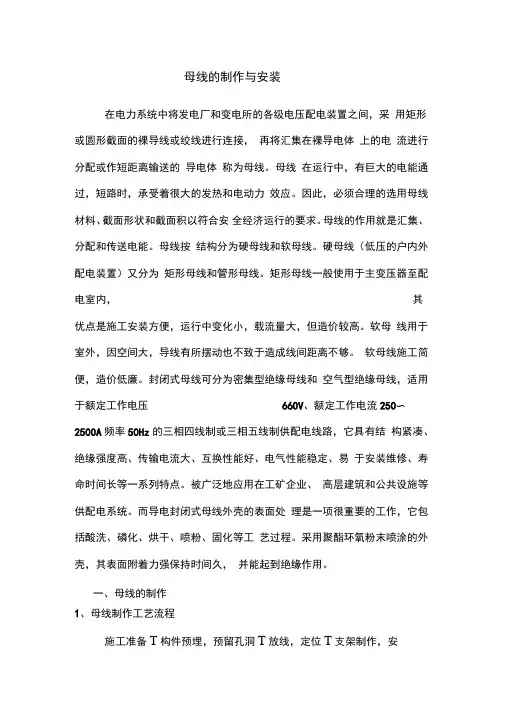

裸母线、封闭母线、插接式母线安装

最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2)母线拉紧装置按附下图制作组装。

4绝缘子安装．(1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

6～l0kV支柱绝缘子安装前应做耐压试验。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2）绝缘子上下要各垫一个石棉垫。

(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。

绝缘子夹板、卡板的安装要牢固。

5母线的加工。

(1)母线的调直与切断。

①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。

②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×10 2b2.5b2b2b2b2b立弯50×50及以下 1.5a a 0.5a2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

图母线弯曲示意图6母线的连接。

母线的连接可采用焊接或螺栓连接方式。

(1)母线的焊接。

①焊接的位置。

焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同一相如有多片母线，2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

电气专项工程技术要求（一）变压器安装1、变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

2、接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（PE），且有标识。

所有连接应可靠，紧固件及防松零件齐全。

3、变压器按的规定交接试验合格。

4、有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。

5、绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。

6、装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。

7、变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可不检查器身。

（1）制造厂规定不检查器身者；（2）就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。

8、装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

（二）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）1、安装（1）柜、屏、台、箱、盘的金属框架及基础型钢接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

（2）低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。

柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp 不应小于下表的规定。

保护导体的截面积表注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相同。

（3）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。

动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

（4）高压成套配电柜按国家的相关规定交接试验合格，且应符合下列规定： 1）继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2）凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

建筑电气分部、子分部、分项划分建筑电气分部工程、子分部工程、分项工程分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。

一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。

二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。

三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。

四、电气动力。

成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。

五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。

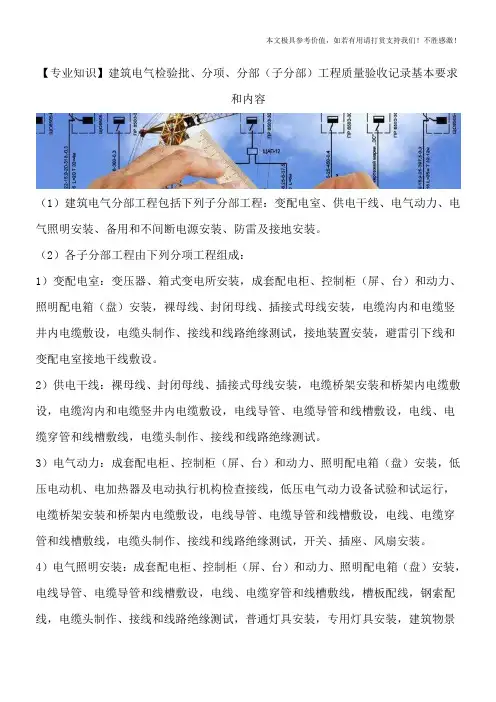

【专业知识】建筑电气检验批、分项、分部（子分部）工程质量验收记录基本要求和内容（1）建筑电气分部工程包括下列子分部工程：变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。

（2）各子分部工程由下列分项工程组成：1）变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设。

2）供电干线：裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试。

3）电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装。

4）电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，建筑物景观照明灯、航空障碍标志灯和庭院灯安装，开关、插座、风扇安装，建筑物照明通电试运行。

5）备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，裸母线、封闭母线、插接式母线安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装。

6）防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位联结，接闪器安装。

（3）检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。

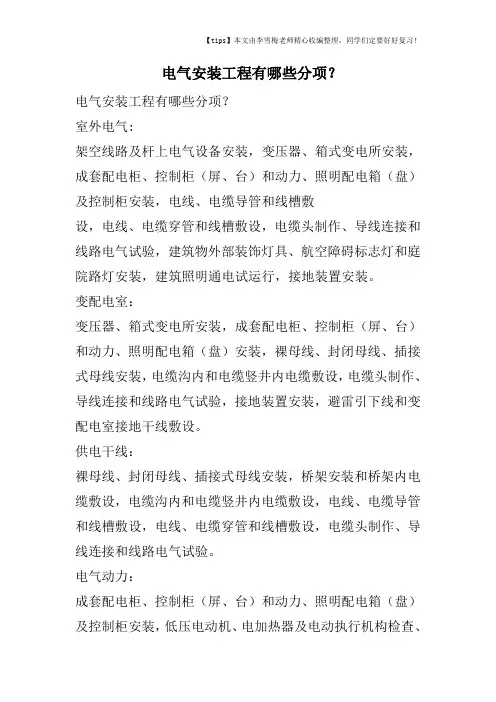

电气安装工程有哪些分项？电气安装工程有哪些分项？室外电气:架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装。

变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

供电干线：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验。

电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接线路电气试验，插座、开关、风扇安装。

电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线、电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。

备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装。

防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装。

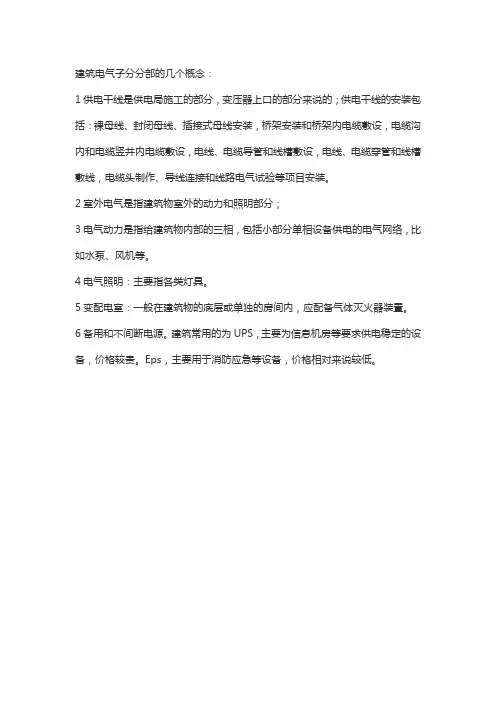

建筑电气子分分部的几个概念：
1供电干线是供电局施工的部分，变压器上口的部分来说的；供电干线的安装包括：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验等项目安装。

2室外电气是指建筑物室外的动力和照明部分；
3电气动力是指给建筑物内部的三相，包括小部分单相设备供电的电气网络，比如水泵、风机等。

4电气照明：主要指各类灯具。

5变配电室：一般在建筑物的底层或单独的房间内，应配备气体灭火器装置。

6备用和不间断电源。

建筑常用的为UPS，主要为信息机房等要求供电稳定的设备，价格较贵。

Eps，主要用于消防应急等设备，价格相对来说较低。

123456789101第11.1.1条
2第11.1.2条
3第11.1.3条
4第11.1.4条
5第11.1.5条
6第11.1.6条
123456789101第11.2.1条
2第11.2.2条
3第11.2.3条
4第11.2.4条
5第11.2.5条
641108验收部位项目经理专业工长施工班组长施工单位检查评定记录规范规定
规范规定
高压母线交流工频耐压试验按规定交接分包项目 经 理施工单位检查评定记录母线与母线、母线与电器接线端子搭接底座、法兰、保护网及母线支架等可接母线与母线或母线与电器接线端子，应封闭、插接式母线安装室内裸母线的最小安全净距一般项目低压母经交接试验母线支架与预埋铁件的焊接和螺栓固定施工单位检查
评定结果
验收结论母线的相序排列及涂色母线在绝缘子上的安装封闭、插接式母线组装和固定，各连接项目专业质量检查员：

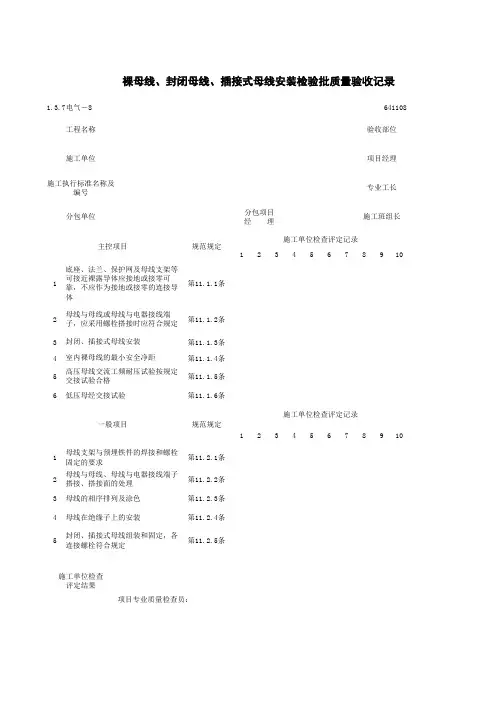

裸母线、封闭母线、插接式母线安装检验批质量验收记录
1.3.7电气－8
工程名称
施工单位
施工执行标准名称及编号
分包单位主控项目
监理(建设)单位
验收结论
监理工程师
(建设单位项目技术负责人):
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等
监理（建设）单位验收记录
年 月 日
年 月 日查员等进行验收。

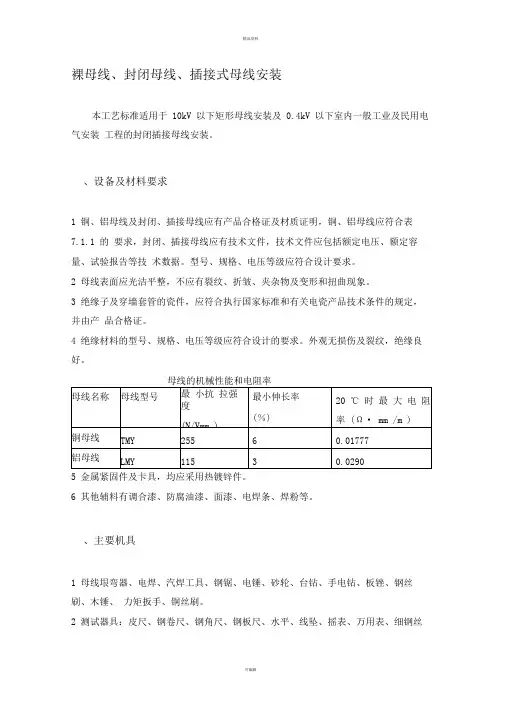

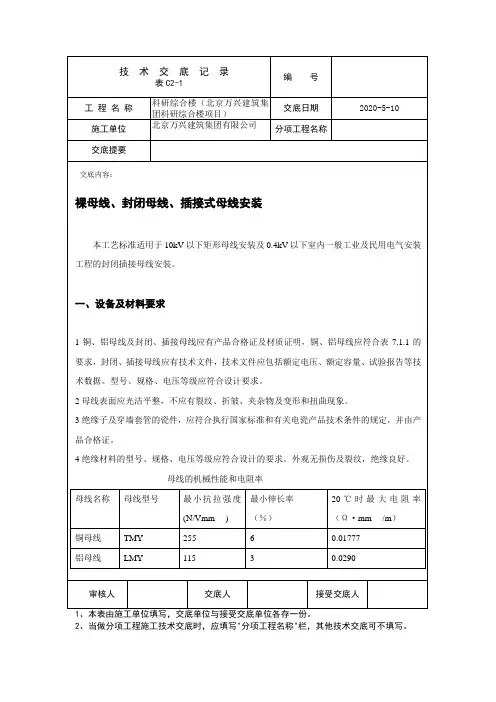

裸母线、封闭母线、插接式母线安装本工艺标准适用于 10kV 以下矩形母线安装及 0.4kV 以下室内一般工业及民用电气安装工程的封闭插接母线安装。

、设备及材料要求1铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1 的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率5金属紧固件及卡具，均应采用热镀锌件。

6其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

、主要机具1母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2 电气设备安装完毕，检验合格。

3预留孔洞及预埋件尺寸、强度均符合设计要求。

4 施工图及技术资料齐全。

5封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一 )裸母线安装。

1 工艺流程：2放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2)放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3支架及拉紧装置的制作安装。

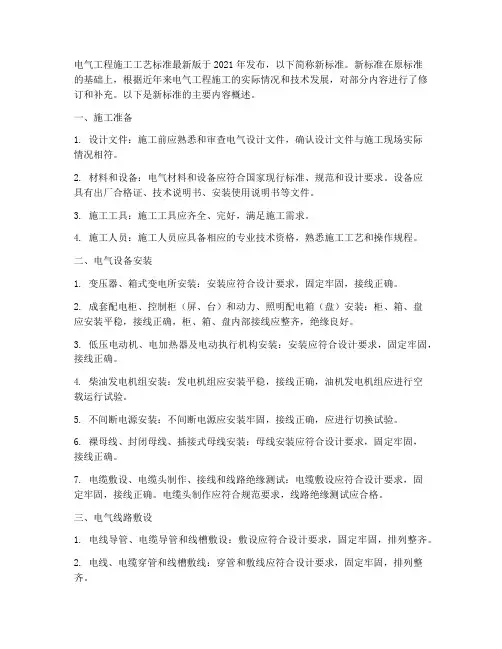

电气工程施工工艺标准最新版于2021年发布，以下简称新标准。

新标准在原标准的基础上，根据近年来电气工程施工的实际情况和技术发展，对部分内容进行了修订和补充。

以下是新标准的主要内容概述。

一、施工准备1. 设计文件：施工前应熟悉和审查电气设计文件，确认设计文件与施工现场实际情况相符。

2. 材料和设备：电气材料和设备应符合国家现行标准、规范和设计要求。

设备应具有出厂合格证、技术说明书、安装使用说明书等文件。

3. 施工工具：施工工具应齐全、完好，满足施工需求。

4. 施工人员：施工人员应具备相应的专业技术资格，熟悉施工工艺和操作规程。

二、电气设备安装1. 变压器、箱式变电所安装：安装应符合设计要求，固定牢固，接线正确。

2. 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装：柜、箱、盘应安装平稳，接线正确，柜、箱、盘内部接线应整齐，绝缘良好。

3. 低压电动机、电加热器及电动执行机构安装：安装应符合设计要求，固定牢固，接线正确。

4. 柴油发电机组安装：发电机组应安装平稳，接线正确，油机发电机组应进行空载运行试验。

5. 不间断电源安装：不间断电源应安装牢固，接线正确，应进行切换试验。

6. 裸母线、封闭母线、插接式母线安装：母线安装应符合设计要求，固定牢固，接线正确。

7. 电缆敷设、电缆头制作、接线和线路绝缘测试：电缆敷设应符合设计要求，固定牢固，接线正确。

电缆头制作应符合规范要求，线路绝缘测试应合格。

三、电气线路敷设1. 电线导管、电缆导管和线槽敷设：敷设应符合设计要求，固定牢固，排列整齐。

2. 电线、电缆穿管和线槽敷线：穿管和敷线应符合设计要求，固定牢固，排列整齐。

3. 槽板配线：槽板配线应符合设计要求，固定牢固，排列整齐。

4. 钢索配线：钢索配线应符合设计要求，固定牢固，排列整齐。

四、电气设备试验和试运行1. 低压电气动力设备试验和试运行：设备试验和试运行应符合设计要求，设备应运行正常。

2. 避雷引下线和变配电室接地干线敷设：敷设应符合设计要求，固定牢固，接线正确。
