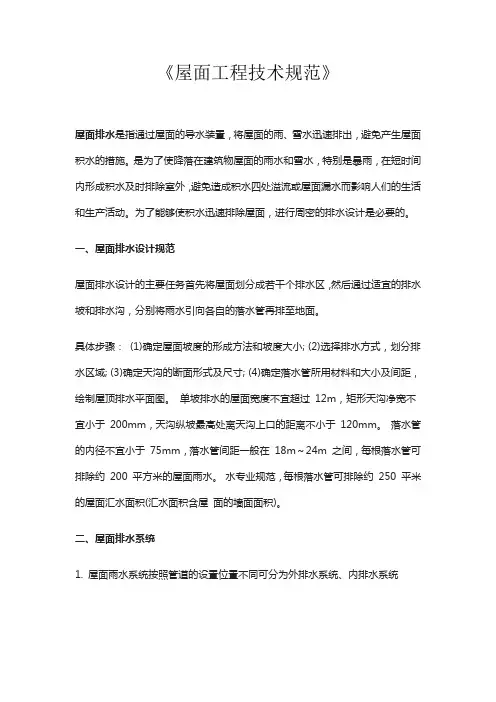

屋面排水设计

《屋面工程技术规范》屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。

是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。

为了能够使积水迅速排除屋面，进行周密的排水设计是必要的。

一、屋面排水设计规范屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。

具体步骤：(1)确定屋面坡度的形成方法和坡度大小; (2)选择排水方式，划分排水区域; (3)确定天沟的断面形式及尺寸; (4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。

落水管的内径不宜小于75mm，落水管间距一般在18m～24m 之间，每根落水管可排除约200 平方米的屋面雨水。

水专业规范，每根落水管可排除约250 平米的屋面汇水面积(汇水面积含屋面的墙面面积)。

二、屋面排水系统1. 屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。

雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形) 、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。

内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2. 屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。

降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距离设置的立管排至室外的地面或雨水口。

根据降雨量和管道的通水能力确定1 根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。

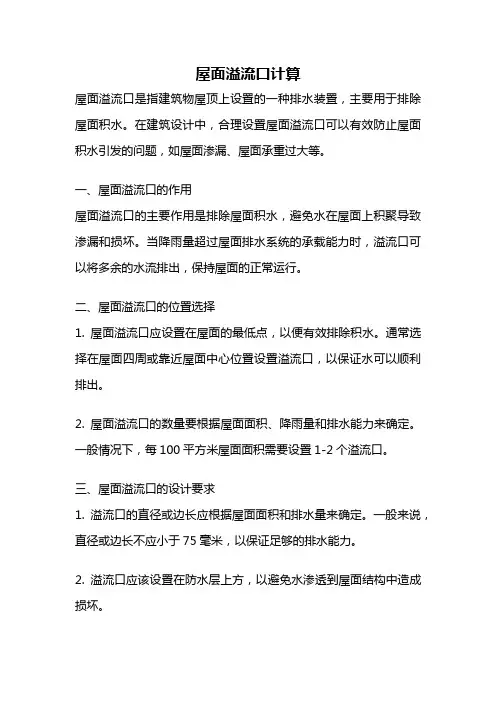

屋面溢流口计算屋面溢流口是指建筑物屋顶上设置的一种排水装置，主要用于排除屋面积水。

在建筑设计中，合理设置屋面溢流口可以有效防止屋面积水引发的问题，如屋面渗漏、屋面承重过大等。

一、屋面溢流口的作用屋面溢流口的主要作用是排除屋面积水，避免水在屋面上积聚导致渗漏和损坏。

当降雨量超过屋面排水系统的承载能力时，溢流口可以将多余的水流排出，保持屋面的正常运行。

二、屋面溢流口的位置选择1. 屋面溢流口应设置在屋面的最低点，以便有效排除积水。

通常选择在屋面四周或靠近屋面中心位置设置溢流口，以保证水可以顺利排出。

2. 屋面溢流口的数量要根据屋面面积、降雨量和排水能力来确定。

一般情况下，每100平方米屋面面积需要设置1-2个溢流口。

三、屋面溢流口的设计要求1. 溢流口的直径或边长应根据屋面面积和排水量来确定。

一般来说，直径或边长不应小于75毫米，以保证足够的排水能力。

2. 溢流口应该设置在防水层上方，以避免水渗透到屋面结构中造成损坏。

3. 溢流口的形状可以选择方形、圆形或其他形状，但要保证排水畅通。

4. 溢流口周围应设置护栏或防护设施，以防止人员误入或坠落。

四、屋面溢流口的维护与清理1. 定期检查溢流口是否畅通，清除积聚的杂物和污垢，确保水能正常排出。

2. 检查溢流口周围的护栏或防护设施是否完好，及时修复或更换。

3. 在大风、暴雨等恶劣天气条件下，要加强对溢流口的检查和维护，确保其正常工作。

五、屋面溢流口的常见问题及解决方法1. 溢流口堵塞：定期清理溢流口，避免杂物和污垢积聚。

2. 溢流口漏水：检查溢流口周围的防水层是否完好，及时修补。

3. 溢流口排水不畅：检查排水管道是否堵塞，清理或疏通管道。

六、屋面溢流口的注意事项1. 屋面溢流口的设置应符合相关建筑规范和设计标准，确保安全和可靠。

2. 在设计屋面排水系统时，要综合考虑屋面面积、降雨量、排水能力等因素，合理确定溢流口的数量和位置。

3. 屋面溢流口的维护和清理工作要定期进行，确保其正常工作。

屋面排水设计规范
屋面排水是建筑物中非常重要的一个组成部分，其设计规范直接关系到建筑物的安全性和使用寿命。

下面是屋面排水设计规范的一些要点：
一、屋面排水系统的设计应满足排水量的要求，确保在雨水和降雪过程中及时排除屋面上的水，避免积水造成的破坏。

二、屋面排水系统应根据建筑物的性质和周围环境条件合理选择排水方式。

常见的排水方式有集水器排水、自然排水和机械排水等。

三、屋面排水系统应考虑建筑物的防水要求，在屋面的防水层上设置排水设施，避免渗水漏水的问题。

四、屋面排水系统应根据建筑物的面积、坡度、降雨量等条件合理设计排水管道的尺寸和流速。

排水管道的尺寸应满足排水量的要求，同时考虑建筑物的美观和结构的承载能力。

五、屋面排水系统应合理设置排水口的数量和位置，确保屋面上的积水能够顺利排出，避免堵塞和积水现象的发生。

六、屋面排水系统应设置检查口和冲洗口，方便对排水系统进行检查和清洗，确保其正常运行。

七、屋面排水系统应设置防止污物和异物进入排水管道的设施，如过滤篮、防倒闸等，避免排水管道堵塞和损坏。

八、屋面排水系统的施工应符合相关的施工规范和安全规定，确保排水系统的质量和安全性。

九、屋面排水系统的维护和保养应定期进行，及时清理排水管道和检查排水设施，确保屋面排水系统的正常运行。

总之，屋面排水设计规范是保证建筑物屋面排水功能正常运行的重要依据。

设计人员在进行屋面排水系统设计时应充分考虑建筑物的性质、周围环境条件和施工要求，合理选择排水方式和设置排水设施，确保排水系统的安全可靠。

同时，施工和维护人员应按照相关规范进行操作，及时检查和保养屋面排水系统，确保其正常运行。

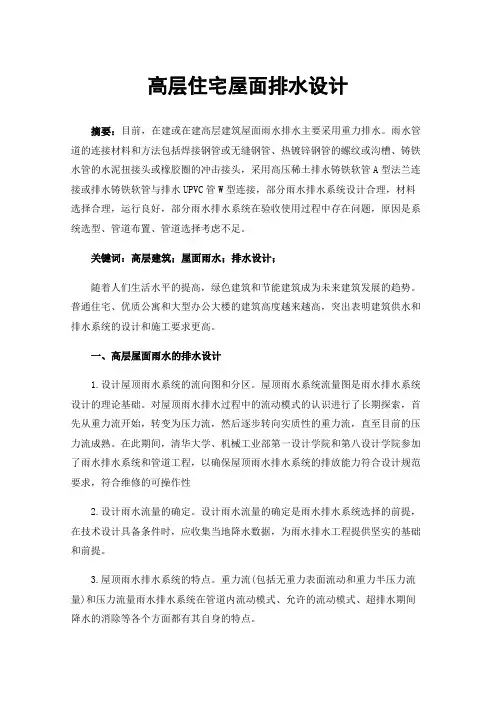

高层住宅屋面排水设计摘要：目前，在建或在建高层建筑屋面雨水排水主要采用重力排水。

雨水管道的连接材料和方法包括焊接钢管或无缝钢管、热镀锌钢管的螺纹或沟槽、铸铁水管的水泥扭接头或橡胶圈的冲击接头，采用高压稀土排水铸铁软管A型法兰连接或排水铸铁软管与排水UPVC管W型连接，部分雨水排水系统设计合理，材料选择合理，运行良好，部分雨水排水系统在验收使用过程中存在问题，原因是系统选型、管道布置、管道选择考虑不足。

关键词：高层建筑；屋面雨水；排水设计；随着人们生活水平的提高，绿色建筑和节能建筑成为未来建筑发展的趋势。

普通住宅、优质公寓和大型办公大楼的建筑高度越来越高，突出表明建筑供水和排水系统的设计和施工要求更高。

一、高层屋面雨水的排水设计1.设计屋顶雨水系统的流向图和分区。

屋顶雨水系统流量图是雨水排水系统设计的理论基础。

对屋顶雨水排水过程中的流动模式的认识进行了长期探索，首先从重力流开始，转变为压力流，然后逐步转向实质性的重力流，直至目前的压力流成熟。

在此期间，清华大学、机械工业部第一设计学院和第八设计学院参加了雨水排水系统和管道工程，以确保屋顶雨水排水系统的排放能力符合设计规范要求，符合维修的可操作性2.设计雨水流量的确定。

设计雨水流量的确定是雨水排水系统选择的前提，在技术设计具备条件时，应收集当地降水数据，为雨水排水工程提供坚实的基础和前提。

3.屋顶雨水排水系统的特点。

重力流(包括无重力表面流动和重力半压力流量)和压力流量雨水排水系统在管道内流动模式、允许的流动模式、超排水期间降水的消除等各个方面都有其自身的特点。

4.高层建筑屋面雨水排水系统的选择。

雨水系统的选择原则和顺序。

从安全角度看，雨水系统顺序为半加压重力系统→ 压力流量系统→ 无压重力流系统，根据经济效益和经济效益考虑，雨水系统的顺序为压力流排水系统→ 半压重力流系统→ 无压重力流系统。

高层建筑屋面雨水排水。

通过比较系统特点，得出系统选择的结论。

屋面排水设计知识点屋面排水是建筑设计中重要的一环，合理的屋面排水设计能够有效防止水患，保护建筑物的结构和功能。

本文将介绍屋面排水的基本概念、设计要点以及常见的屋面排水系统，以帮助读者了解和掌握相关知识。

1. 屋面排水的基本概念屋面排水是指将降雨或融化的雪水等从屋面引导到下水道或其他收集设施的过程。

它不仅仅是解决水分排放的问题，还要考虑水流速度、控制排水系统的稳定性和有效性等因素。

2. 屋面排水设计要点2.1 下水道的尺寸和坡度为了保证水能顺利排出，下水道的尺寸和坡度是非常重要的。

通常来说，下水道的断面面积要根据屋面的面积和降雨量来确定，较大的降雨量和屋面面积需要较大的下水道断面面积。

此外，下水道的坡度也要适宜，一般为每米2%至3%，以保证水能快速排出。

2.2 排水系统的布置屋面排水系统的布置要考虑到排水的高低点以及水流的路径，以便水能顺利流动到下水道。

一般来说，排水系统应该尽量避免盲管，避免死角的产生，并保证排水路径的畅通。

2.3 防止积水和渗水排水设计中还需要考虑防止积水和渗水的问题。

为防止积水，可在屋面设置坡度、凹槽或者排水沟等；而为了防止渗水，需要采取适当的防水措施，如屋面防水层的设置和检查。

2.4 强化排水系统的稳固性排水系统的稳固性对于长期使用和防止水患非常重要。

在设计时，可采用固定工艺，如设置防水板、防水胶等，以增强系统的稳定性。

3. 常见的屋面排水系统3.1 屋面坡屋面系统坡屋面是将屋面倾斜为一个或多个方向，使水能够自然流向排水口或者排水系统。

这是最常见的屋面排水系统，适用于大部分建筑物。

3.2 屋面集水式系统集水式系统是通过屋面上设立集水器，将雨水引导到特定的排水口进行排水。

这种系统适用于需要强制排水的大型和复杂建筑物，如商业中心、工业厂房等。

3.3 屋面绿化系统屋面绿化系统是将屋面覆盖绿化材料，如草坪、植被等，并通过屋面排水系统将雨水引导到下水道。

这种系统不仅能够起到排水的作用，还能够提供绿化和保护环境的功能。

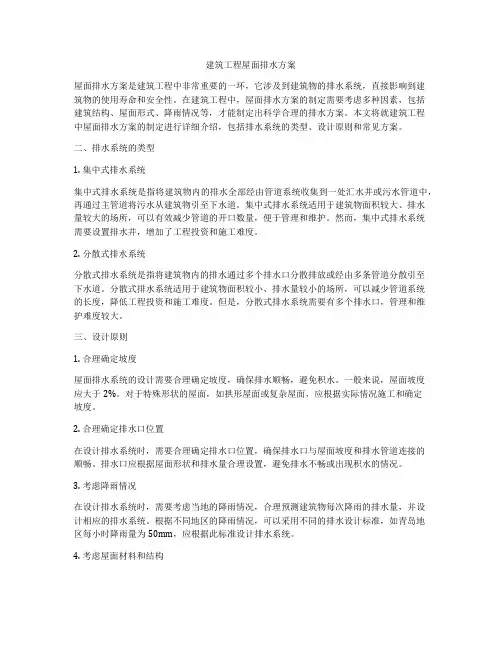

建筑工程屋面排水方案屋面排水方案是建筑工程中非常重要的一环，它涉及到建筑物的排水系统，直接影响到建筑物的使用寿命和安全性。

在建筑工程中，屋面排水方案的制定需要考虑多种因素，包括建筑结构、屋面形式、降雨情况等，才能制定出科学合理的排水方案。

本文将就建筑工程中屋面排水方案的制定进行详细介绍，包括排水系统的类型、设计原则和常见方案。

二、排水系统的类型1. 集中式排水系统集中式排水系统是指将建筑物内的排水全部经由管道系统收集到一处汇水井或污水管道中，再通过主管道将污水从建筑物引至下水道。

集中式排水系统适用于建筑物面积较大、排水量较大的场所，可以有效减少管道的开口数量，便于管理和维护。

然而，集中式排水系统需要设置排水井，增加了工程投资和施工难度。

2. 分散式排水系统分散式排水系统是指将建筑物内的排水通过多个排水口分散排放或经由多条管道分散引至下水道。

分散式排水系统适用于建筑物面积较小、排水量较小的场所，可以减少管道系统的长度，降低工程投资和施工难度。

但是，分散式排水系统需要有多个排水口，管理和维护难度较大。

三、设计原则1. 合理确定坡度屋面排水系统的设计需要合理确定坡度，确保排水顺畅，避免积水。

一般来说，屋面坡度应大于2%。

对于特殊形状的屋面，如拱形屋面或复杂屋面，应根据实际情况施工和确定坡度。

2. 合理确定排水口位置在设计排水系统时，需要合理确定排水口位置，确保排水口与屋面坡度和排水管道连接的顺畅。

排水口应根据屋面形状和排水量合理设置，避免排水不畅或出现积水的情况。

3. 考虑降雨情况在设计排水系统时，需要考虑当地的降雨情况，合理预测建筑物每次降雨的排水量，并设计相应的排水系统。

根据不同地区的降雨情况，可以采用不同的排水设计标准，如青岛地区每小时降雨量为50mm，应根据此标准设计排水系统。

4. 考虑屋面材料和结构在设计排水系统时，需要考虑屋面的材料和结构，选择合适的排水方式。

如在金属屋面上设置排水系统时，应注意避免金属的腐蚀和损坏。

1、有组织排水每根雨水管可排除大约_ 屋顶面积的雨水，其间距控制在_以内每根直径100 的雨水管可排除大约150-200 平方米屋顶面积的雨水，其间距控制在12-15 米以内第六章屋顶第二节屋面排水设计一、屋顶坡度的表示方法及形成1.屋顶坡度的表示方法表 6.2屋面最小坡度屋面防水材料最小坡度 (H:L)卷防水、刚性防水1:50水泥瓦、黏土瓦无望板基层1:2水泥瓦、黏土瓦有望板及油毡基层1:2.5波形石棉瓦1:3波形金属瓦1:4压形钢板1:7屋顶坡度的常用表示方法有斜率法、百分比法和角度法三种。

2.屋面坡度的形成屋顶排水坡度的形成主要有材料找坡和结构找坡两种。

材料找坡，又称垫置坡度或填坡。

常用的找坡材料有水泥炉渣、石灰炉渣等。

材料找坡坡度宜为2%左右，找坡材料最薄处一般应不小于30mm厚。

常用的找坡材料有水泥炉渣、石灰炉渣等；材料找坡坡度宜为2%左右，找坡材料最薄处一般应不小于30mm厚。

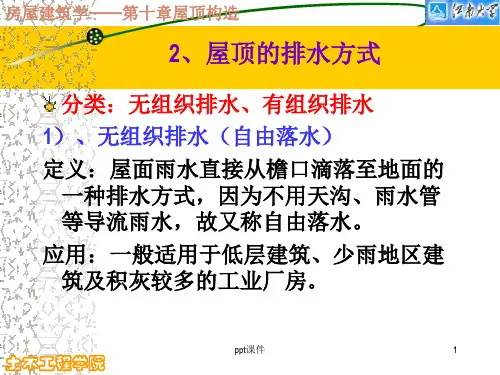

二、屋顶排水方式及排水设计1.屋顶的排水方式屋顶的排水方式分为无组织排水和有组织排水两大类。

2.屋面排水设计屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。

具体步骤：(1)确定屋面坡度的形成方法和坡度大小；(2)选择排水方式，划分排水区域；(3)确定天沟的断面形式及尺寸；(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于 120mm。

落水管的内径不宜小于 75mm，落水管间距一般在 18m～24m 之间，每根落水管可排除约 200 平方米的屋面雨水。

屋面排水坡度与排水设计(2010-03-08 11:19:12)转载标签：教育防水涂料宜用结构找坡。

需用材料找坡时，可用轻质材料或保温层找坡。

(1) 平屋面结构找坡宜为3％，与卷材防水相同。

屋面排水设计规范以及屋面排水设计原则众乐知趣精彩内容提前看：建筑给排水设计需要用到哪些规范《建筑给水排水设计规范GB50015-2003》适用关于范围的条目如下：1.0.2本规范适用于居住小区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。

但设计下列工程时，还应按现行的有关专门规范或规定执行：1湿陷性黄土、多年冻土和胀缩土等地区的建筑物。

2抗震设防烈度超过9度的建筑物。

3矿泉水疗、人防建筑。

4工业生产给水排水。

5建筑中水屋面排水的规范是什么？规范中规定，平屋面的排水坡度宜为2％～3％，结构找坡宜为3％,材料找坡宜为2％，天沟（檐沟）纵向坡度不应小于0.3％。

在设计实践中，权衡利弊，主坡作成2％,副坡作成0.5％较合适。

防水涂料宜用结构找坡。

需用材料找坡时，可用轻质材料或保温层找坡。

1、平屋面结构找坡宜为3%，与防水卷材相同。

屋面坡度大于25%时，不宜采用沥青类防水涂料、流平性大的涂料及成膜时间过长的涂料。

2、游泳池等其他工程排水坡度按规定可选择成膜时间较长的涂料。

3、屋面防水工程中的天沟、檐沟纵向坡度、沟底水落差等要求，与卷材防水相同。

扩展资料屋面排水坡度如下：坡度＝(高程差/水平距离)某100%，使用百分比表示时，即：i=h/l某100％。

坡度3%是指水平距离每100米,垂直方向上升(下降)3米；1%是指水平距离每100米,垂直方向上升(下降)1米。

在防水工程中，排水和防水同样重要，特别是在屋面、地下室等重点部位，排水性能的好坏直接关系到防水的成败。

俗话说，磨刀不误砍柴工，找平层的防排水设计做好了，防水才能事半功倍。

找平层可采用水泥砂浆、细石混凝土，但使用沥青类防水涂料或高聚物改性沥青类防水涂料时，也可采用沥青砂浆作找平层。

水泥砂浆找平层宜掺微膨胀剂，其要求应遵守有关规定。

屋顶排水设计方案屋顶排水是指将建筑物屋顶上的降水有效地引导和排除出去，以防止水在屋顶积聚，导致屋顶渗漏和建筑物损坏。

一个良好的屋顶排水设计方案既要考虑排水效果，又要考虑防水、耐用和美观等因素。

下面将介绍一种常见的屋顶排水设计方案。

一、地面排水系统地面排水系统是指通过将屋顶的降水引导到建筑物周围的排水沟或排水管道中，将水排除出去。

在设计地面排水系统时，需要考虑以下几个方面：1.路面设计：地面排水系统的导水能力跟路面的坡度有关，一般来说，路面的坡度应该保持在2%-5%之间，以保证水能够流动。

同时还要避免出现平坦的区域，以防止水在上面积聚。

2.排水沟设计：排水沟是将屋顶的水引导到排水管道中的重要组成部分。

在设计排水沟时，需要考虑沟槽的宽度和深度，以及排水嘴的位置和数量。

一般来说，排水沟的宽度应该根据屋顶的降水量和坡度来确定，沟槽的深度应该适当，以确保水能够顺利流入排水管道。

排水嘴的位置则需根据建筑物的结构和排水需求进行考虑。

3.排水管道设计：排水管道的设计主要考虑管道的材质和尺寸。

常见的排水管道材质包括PVC、HDPE和铸铁等，而管道的尺寸则需要根据屋顶的降水量和排水需求来确定。

一般来说，排水管道的直径应该根据降水量乘以一个系数来计算，并根据降水量和排水嘴的数量来确定排水管道的数量。

4.排水口设计：排水口是将屋顶的水排出的部分，常见的排水口有雨水口和立柱式雨水口等。

在设计排水口时，需要考虑口径的大小、位置的合理性和材质的选择。

同时还要确保排水嘴的位置与排水沟的位置相匹配，以确保水能够顺利排出。

二、屋面排水系统屋面排水系统是指将屋顶的降水直接排除出去，而不是通过地面排水系统。

常见的屋面排水系统包括雨水托盘和雨水槽等。

在设计屋面排水系统时，需要考虑以下几个方面：1.雨水托盘设计：雨水托盘是将屋顶的水导向雨水槽的部分。

在设计雨水托盘时，需要考虑托盘的高度和宽度，以及托盘和雨水槽之间的连接方式。

一般来说，托盘的高度应该足够，以确保水能够顺利流入雨水槽，而宽度则需要根据屋顶的降水量来确定。

作业三：屋面排水及节点设计任务书一、目的要求通过完成本次设计，掌握屋顶的排水方式和要求、坡度的形成方式。

来培养学生综合运用所学基础理论知识和专业知识，解决土建工程设计问题的能力；培养学生调查研究工程问题，查阅工程图纸、规范、手册和参考资料以及编写设计技术文件的能力；二、设计题目及设计条件办公楼屋面排水设计办公楼为六层砖混结构,楼板均为钢筋混凝土现浇板。

建筑顶层平面图如图4.1所示.底层地面标高为±0.000，室外标高为－0。

600m,顶层楼面标高为18。

000m，屋面标高为21.600m.外墙厚度为360mm,内墙厚度为240mm。

定位轴线与墙体中线相互重合.下部各层门窗及入口的洞口平面位置与顶层门窗洞口的平面位置相同。

屋面为不上人屋面。

办公楼所在地年降雨量为1250mm,每小时最大降雨量为l00mm。

设计此办公楼的屋面排水。

三、设计内容和深度及图纸要求用2号图纸一张,绘制该办公楼屋顶排水平面图和屋顶节点详图.1．屋顶排水平面图（比例1：100或1:200)绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟)轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。

屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离;第二道尺寸线为定位轴线尺寸,屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以及转角处的定位轴线.2．屋顶节点详图内容包括檐口节点详图、泛水节点详图、水落口节点详图和分格缝构造、屋面变形缝构造等。

详图用断面图形式表示。

与详图无关的其他部分用折段线断开。

详图的尺寸应标注在图样之外.详图中要标注详图符号和比例。

檐口节点详图:当采用檐沟外排水时,表示清楚檐沟板的形式、屋顶各层构造、檐口处的防水处理，以及檐沟板与屋面板、墙、圈梁或梁的相互关系，标注檐沟尺寸,注明檐沟饰面层的作法和防水层的收头构造作法。

浅谈大型工业厂房屋面雨排水设计在大型工业厂房屋面雨水设计中，雨水计算是非常重要的一步。

根据该工业厂房的实际情况，采用了国家规范中的降雨强度进行计算。

考虑到该工业厂房的屋面面积较大，采用了分区计算的方法，将屋面面积分为若干个小区域进行计算。

同时，还考虑到不同降雨强度和不同排水方式对雨水排放的影响，进行了多种情况的计算和比较，最终确定了最合适的排水系统。

2不同排水方式的特点在大型工业厂房屋面雨水设计中，常用的排水方式有重力流、压力流和虹吸式排水。

重力流排水方式简单、成本低，但是需要保证排水口的坡度，且排水口数量较多。

压力流排水方式可以节省排水口数量，但是需要考虑排水管道的压力和流量，施工难度较大。

虹吸式排水方式可以克服重力流和压力流的缺点，但是需要考虑排水口和排水管道的尺寸和布局，施工难度也较大。

3工程实践应用在实际工程设计中，应根据工程实际情况选用最合适的排水系统。

在某大型工业厂房屋面雨排水设计项目中，采用了重力流和压力流相结合的排水方式，并通过分区计算和多种情况比较确定了最合适的排水系统。

在施工过程中，还需注意雨水管道的施工固定和排水口的布局，以确保排水系统的稳定性和安全性。

为了保证屋面排水系统的稳定性和安全性，雨水管的施工固定非常重要。

一般来说，雨水管的固定应该符合以下几个原则：首先，要保证固定点的位置合理，避免管道弯曲或者变形；其次，固定点的数量要足够，以保证管道的稳定性；最后，固定点的材料和连接方式也需要考虑，以确保固定点的牢固度和耐久性。

在本工程中，雨水管的固定采用了悬挂式固定和支撑式固定相结合的方式。

具体来说，悬挂式固定主要用于雨水管的中间部分，通过悬挂件将管道悬挂在屋面结构上，以减少管道对土建结构的影响；支撑式固定则主要用于雨水管的两端，通过支撑件将管道固定在建筑物的墙体上，以增强管道的稳定性。

在固定点的选择上，我们采用了建筑物的钢结构作为固定点，以确保固定点的牢固度和稳定性。

同时，我们还根据雨水管的长度和斜度进行了合理的固定点布置，以保证管道的稳定性和排水效率。

屋面排水设计规范以及屋面排水设计原则屋面排水是指将降水从屋面引导到地面或其他排水系统中的过程。

屋面排水设计规范和原则是指在设计屋面排水系统时需要遵守的相关规范和原则，以确保排水系统的安全、有效和可靠。

一、屋面排水设计规范：2.屋面排水系统需要满足建筑物规划、设计和施工的要求，以及环境、气候和用途的特点。

3.屋面排水系统的设计应符合持久性、安全性、可靠性和实用性的原则。

排水系统的材料、构造和安装要满足相关国家标准和规范的要求。

4.屋面排水系统的设备和管道应具备耐候性、耐腐蚀性、耐热性和防震性能，以适应不同的气候和环境条件。

5.屋面排水系统的设计应根据建筑物的用途和排水量，合理确定排水管道、排水口和雨水收集和利用的设施。

二、屋面排水设计原则：1.清晰明确：屋面排水系统的设计应清晰明确，包括排水管道的路径和坡度、排水口位置和尺寸、雨水收集和利用设备等。

图纸和说明文档应详细标注和描述相关细节。

2.合理设计：屋面排水系统的设计应合理，并充分考虑建筑物的气候条件、降雨量和其他环境因素。

排水管道的尺寸和坡度应根据设计要求和规范来确定，以确保排水的顺畅和快速。

3.安全可靠：屋面排水系统的设计应具备安全可靠的特点，以确保排水系统的有效工作和使用寿命。

排水管道和排水口的连接应牢固可靠，防止漏水和渗漏的发生。

4.绿色环保：屋面排水设计应充分考虑雨水收集和利用的设施，尽可能地减少雨水的浪费和对环境的影响。

通过使用雨水收集系统，可以将雨水用于冲洗厕所、浇灌植物或其他非饮用用途，以实现资源的节约和环境的保护。

5.维护方便：屋面排水系统的设计应充分考虑维护和清洁的方便性。

排水口和排水管道的位置和尺寸应方便进行清理和维修，以保持排水系统的正常运行。

总结起来，屋面排水设计规范和原则是为了确保排水系统的安全、有效和可靠。

设计师需要根据国家相关规范和建筑物的特点，合理设计屋面排水系统，并充分考虑环保和维护的因素。

只有满足规范和原则的设计，才能保证屋面排水系统的正常运行和可持续发展。

厂房屋面排水方案引言厂房屋面排水方案是在建设厂房时必不可少的一环。

良好的屋面排水方案可以有效地避免因雨水积聚而导致的屋面渗漏和结构损坏。

本文旨在介绍厂房屋面排水方案的设计原则和常用的排水设施，以提供给建筑师、设计师和工程师们一个参考。

设计原则在设计厂房屋面排水方案时，需要考虑以下几个原则：1.合理的坡度屋面应设置适当的坡度，以确保雨水能够顺利排出，不积聚在屋面上。

通常，一般坡度不低于0.5%是比较合理的选择。

2.排水管道的布局需要合理地布置排水管道，确保雨水能够快速、顺畅地排出。

在布置过程中，应避免存在死角和回流现象，以免积水或漏水。

3.排水设施的选择要选择合适的排水设施，如雨水篦子、雨水斗和排水管道等。

排水设施应具备良好的排水性能和耐久性，能够承受厂房大量的雨水排放。

4.防止倒灌当厂房屋顶采用暴雨倒灌系统时，需要采取措施防止暴雨水流逆流进入排水管道。

可以使用防倒灌装置或设置排水盖板等措施来实现。

常用的排水设施雨水篦子雨水篦子是一种常见的屋面排水设施，用于过滤雨水中的杂质，并防止堵塞排水管道。

它通常安装在雨水口上方，能够有效地收集并排除屋顶的雨水。

雨水篦子可根据需要选择不同规格和材质，如不锈钢、塑料等。

雨水斗雨水斗是连接雨水篦子和排水管道的设施，用于收集篦子过滤后的雨水，并引导雨水流入排水管道。

雨水斗通常安装在屋顶边缘的低洼处，以确保雨水能够顺利进入排水系统。

排水管道排水管道是屋面排水系统的重要组成部分，用于将雨水从屋顶引导到地面或集水池。

排水管道应具备良好的耐候性和耐腐蚀性，以便能够承受厂房大量的雨水排放。

常用的排水管材料有PVC、铝合金等。

排水盖板排水盖板通常安装在排水管道的出口处，用于防止异物进入管道并避免倒灌现象的发生。

排水盖板可选择不同的材质和结构，如钢制格栅、塑料盖板等。

案例分析以某个厂房为例，该厂房面积约1000平方米，屋面采用金属屋面材料进行覆盖，建筑设计中初始坡度为1%。

在设计屋面排水方案时，应考虑以下因素：•确定排水口的数量和位置，以保证雨水能够均匀地排出。
