屋顶排水设计

4）雨水管最大间距
女儿墙平屋顶、内排水平屋顶： 18m 挑檐平屋顶：24m 坡屋顶瓦屋面：15m 单层厂房：30m
5）檐沟或天沟净宽及坡度
净宽度≥200mm，分水线处最小深度≥80mm。檐沟、天沟及女儿墙内垫坡0.5~1％。靠近檐沟或天沟处200-500mm加大到15％。
6）雨水管直径
民用建筑：75-100mm，常用100mm；面积≤25m2阳台，可采用50mm；工业建筑：100-200mm；
B:女儿墙内垫坡排水
高出屋面的女儿墙内沿屋面做0.5~1%垫坡，墙底设排水口安装弯管连接墙外雨水管。
C:女儿墙内檐沟排水
高出屋面的女儿墙内做檐沟，沟底0.5~1%垫坡，墙底设排水口安装弯管连接墙外雨水管。
D:长天沟外排水
E2:内落外排水
明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
0.5%~1% 的坡度将雨水导至雨水口，再经落水管排至地面的散水或明沟。
A:挑檐沟外排水
在屋檐四周或纵向檐口处挑出檐沟，沟内纵向找坡 0.5~1％，沟底设雨水口连接雨水管。
四周挑檐沟
纵向挑檐沟，山墙挑檐压边
有时为了上人或造型需要可在挑檐沟内设置女儿墙或栏杆
纵向挑檐沟，山墙出顶
挑檐沟内设女儿墙或栏杆
内排水
中间天沟内排水高低跨Байду номын сангаас内排水
判断下列示意图的排水方式
3. 有组织排水设计要点
原则：屋面排水线路简捷；檐沟或天沟流水通畅；
雨水口负荷适当且布置均匀
1)坡的数量的确定 2)坡度的确定 3）汇水区域划分

建筑给排水PPT教学课件(图文丰富)

建筑给排水PPT教学课件(图文丰富)
2024/1/30
1
目录
2024/1/30
• 建筑给排水概述 • 给水系统设计 • 排水系统设计 • 热水供应系统设计 • 消防给水系统设计 • 建筑给排水施工与验收规范
2
01
建筑给排水概述
Chapter
2024/1/30
3
建筑给排水定义与分类
定义
建筑给排水是研究建筑内部给水、排水、热水供应、消防给水等系统的工程设计、施工安装和运行管理的科学。
24
室内外消火栓布置原则
室内消火栓布置原则
应保证有两支水枪的充实水柱同时到达室内任何部位。消火栓应设在明显易于取用的地点，栓口离地面高度应为1.1m，其出水方向应便于消防水带的敷设。
室外消火栓布置原则
应沿道路设置，且宜靠近路口。消火栓间距不应大于120m，保护半径不应大于150m。
2024/1/30
节水措施
在热水供应系统中采取节水措施，如使用节水型淋浴器、水龙头等卫浴设备，减少无效用水和浪费现象。同时，加强用水管理和宣传教育，提高用户节水意识。
21
05
消防给水系统设计
Chapter
2024/1/30
22
消防给水系统组成及功能介绍
2024/1/30
消防给水系统组成
包括消防水源、消防水泵、消防给水管网、室内外消火栓、自动喷水灭火系统等。
03
消防给水系统
包括消防水池、消防水泵、消防水箱和室内消火栓等。
04
热水供应系统
包括热水加热设备、热水储存设备、热水管道和热水用水设备等。
2024/1/30
5
建筑给排水设计原则
采用符合规范的管材、阀门和附件，确保系统安全可靠，防止漏水、渗水等事故发生。

给排水工程ppt课件(2024)

介绍输水管网的设计原则、管材选择、管道埋设、附属设施设置等方面的内容，以及设计中需要注意的问法，对输水管网进行优化设计，降低管网漏损和能耗，提高供水效率和经济性。
10
03
排水系统设计
2024/1/28
11
污水排放标准及分类方法
污水排放标准
01
取水构筑物施工与运行管理
介绍取水构筑物的施工方法、验收标准以及运行管理要求，确保取水构筑物的安全稳定运行。
8
水质净化方法及设备
水质净化方法
包括物理法、化学法和生物法等水质净化方法，以及各方法的原理、适用范围和优缺点。
水质净化系统设计与优化
根据原水水质和出水水质要求，设计合理的水质净化工艺流程，并进行系统优化，提高净化效率和经济性。
雨水利用
将收集到的雨水进行处理后，可用于绿化灌溉、道路清洗、冲厕等用途。
雨水排放
对于无法利用的雨水，应通过设置合理的排水系统将其排放至指定地点，避免造成城市内涝等问题。
2024/1/28
21
雨水管道设计参数及计算方法
设计参数
包括管道材质、管径、坡度、埋深等。
VS
计算方法
根据设计流量和设计参数，采用水力计算等方法确定管道的具体尺寸和布局。
分类
根据工程性质和服务对象，给排水工程可分为市政给排水、建筑给排水和工业给排水等。
2024/1/28
4
给排水系统组成及功能
给水系统
包括水源、水处理设施、输水管网、配水管网等，主要功能是为生活和生产提供符合水质标准的水。
排水系统
包括污水收集管网、污水处理设施、排放管网等，主要功能是收集、处理和排放生活污水、工业废水和雨水。

屋顶—屋面排水设计(建筑构造)

平屋顶坡度
平屋顶是否需要坡度
屋脊分水线屋面排水方向
平屋顶坡度
1、材料找坡材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。找坡层的厚度最薄处不小于20mm。平屋顶材料找坡的坡度宜为2%。
平屋顶坡度
2、结构找坡结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但顶棚顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。
屋面排水组织
（五）檐沟宽度及坡度
1、檐沟或天沟应做纵向坡度纵坡一般为0.5%至1%，用石灰炉渣等轻质材料垫置坡度。 2、檐沟宽度檐沟净宽不小于200mm，分水线处最小深度大于120mm。
屋面坡度
屋顶排水坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法。角度法: 用屋面与水平面的夹角表示, 如a=26O、30O、32O等；斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等；百分比：用屋顶高度H与坡面水平长度L的百分比表示，如i=1%。坡屋顶多采用角度法，平屋顶多采用百分比法。
屋面排水组织
（一）排水区划分
排水分区的大小一般按一个雨水口负担150m2 ~200m2屋面面积的雨水考虑，屋面面积按水平投影面积计算。
屋面排水组织
（二）排水坡面屋面流水线不宜过大。屋面宽度≤12m时，可做成单坡排水；当屋面宽度>12m时，宜采用双坡或四坡排水。
屋面排水组织
（三）雨水口间距
屋面排水方式
有组织排水
在工程实践中，由于具体条件的千变万化，可能出现各式各样的有组织排水方案，有外排水、内排水、内外排水三种情况。

屋面工程课件PPT课件

18
精选PPT课件
19
2.4 屋面找平层
1、找平层是为了做防水而设置的，当找坡层的坡度找好后通常在其上部浇筑40mm厚细石混凝土（砂浆）找平层，找平层上部是防水层。找平层的材料质量及配合比，必须符合设计要求。
2、屋面(含天沟、檐沟)找平层的排水坡度，必须符合设计要求。
3、基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。
⑵基层处理剂：基层处理剂是为了增强防水材料与基层之间的粘结力，在防水层施工之前，预先涂刷在基层上的涂料。常用的基层处理剂有冷底子油及与各种高聚物改性沥青卷材和合成高分子卷材配套的底胶。
⑶胶粘剂：用于沥青卷材的胶粘剂是沥青胶 (玛碲脂)；用于高聚物改性沥青卷材和合成高分子卷材的胶粘剂主要是各种与卷材配套使用的各种胶粘剂，如改性沥青胶粘剂和合成高分子胶粘剂等。
②百分比法：是以屋顶倾斜面的垂直投影长度与其水平投影长度的百分比来表示，如i=2%，3%等。主要用于平屋顶，适合于较小的坡度。
③角度法：是以倾斜屋面与水平面所成的夹角表示，如
α=24°，30°等，在实际工程中不常用。
精选PPT课件
10
图10-2屋顶坡度的表示方法
精选PPT课件
11
屋面坡度和屋面防水材料、构造做法、当地气候条件等有关。 • 3）屋面的基本组成 • 主要由承重结构、保温层、找坡层、找平层、防水层和防水保护层等部分组成。
屋面检修孔
屋面出入口
精选PPT课件
39
2 平屋顶构造
（6）平顶坡檐构造要点： • a.板与板的支承端的接缝处须做好防水处理。 • b.采用现浇的檐沟要注意其与预制屋面板间变形不同可能引起的裂缝，
因此这个地方要做柔性节点。 • c.在屋面板上设有浮筑隔离层者，可把刚性防水层直接作到檐沟边缘。

屋顶排水设计PPT课件( 33页)

•
15、总不能流血就喊痛，怕黑就开灯，想念就联系，疲惫就放空，被孤立就讨好，脆弱就想家，不要被现在而蒙蔽双眼，终究是要长大，最漆黑的那段路终要自己走完。
•
5、从来不跌倒不算光彩，每次跌倒后能再站起来，才是最大的荣耀。
•
6、这个世界到处充满着不公平，我们能做的不仅仅是接受，还要试着做一些反抗。
•
7、一个最困苦、最卑贱、最为命运所屈辱的人，只要还抱有希望，便无所怨惧。
6、标出檐口节点详图位置详图画法：照设计的排水系统选择檐口、泛
水等节点
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1%
18~24m
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1%
18~24m
总结
四、屋顶排水设计 1、屋顶的坡度选择 2、屋顶的排水方式 3、屋顶有组织排水 4、屋顶排水组织（屋顶平面图设计）
•
10、放手如拔牙。牙被拔掉的那一刻，你会觉得解脱。但舌头总会不由自主地往那个空空的牙洞里舔，一天数次。不痛了不代表你能完全无视，留下的那个空缺永远都在，偶尔甚至会异常挂念。适应是需要时间的，但牙总是要拔，因为太痛，所以终归还是要放手，随它去。
•
11、这个世界其实很公平，你想要比别人强，你就必须去做别人不想做的事，你想要过更好的生活，你就必须去承受更多的困难，承受别人不能承受的压力。
•
8、有些人，因为陪你走的时间长了，你便淡然了，其实是他们给你撑起了生命的天空；有些人，分开了，就忘了吧，残缺是一种大美。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。

说说建筑给水排水规范精品PPT课件

专家组的演变→规范联络员→标准委员会委员
说明
• 国家级科研成果：住宅生活用水量标准卫生器具的给水流率
• 生产：中和池、反应池、沉淀池 • 消防：消火栓栓口所需水压计算
消防给水管道水流速度 • 反思：雨水按重力流？还是按压力流？ • 后来在近期，建筑给水排水国家级科研项
目还有：小区给水水压、水量的保证
生活给水管道设计秒流量计算方法
• 国家级科研项目 • 建工部建筑科学研究院市政工程研究所承
担（该单位在文革期间被下放，改制） • 室内给水排水组具体负责，组长许维钧 • 按概率理论入手，以平方根法形式确定计
算公式形式（与纯平方根法、纯概率法不同） • 该项目未通过鉴定，未能列入规范条文 • 最后将苏联规范平方根法公式列入我国规范
背景（续）
• 反思的主要课题有： • 大面积厂房屋面雨水内排水系统检查
井冒水和天窗溢水问题 • 生活给水管道设计秒流量计算公式不
符合国情，计算结果偏小问题 • 建筑排水系统忽视通气管功能问题 • 热水供应系统贮水器贮热量偏大和循
环附加流量问题……等
背景（续）
• 雨水排水系统按重力流计算，检查井冒水（438公式）
一、《建筑给水排水设计规范》
《建筑给水排水设计规范》
• 通用标准（规范体系表中高于专用标准） • 俗称母规范 • 设计规范，用以指导设计 • 历经多次全面修订和局部修订
• 规范有延续性、传承性，从 64 规范说起 • 重点放在近期规范上
《建筑给水排水设计规范》沿变
• 《室内给水排水和热水供应设计规范》 BJG15-64 （64规范）
有关条文（续）
• 规定了室外给水管网允许直接吸水时，水泵应直接从室外管网吸水
• 污水局部处理单列一章，包括：格栅、中和池、反应池、沉淀池、除油池、化粪池、降温池等（体现了当时的规范以工业为主）

屋顶排水设计PPT(共33页)

何人也无法逆向而行，只能在急促而繁忙的进程中，偶尔转过头来，回望自己留下的蹒跚脚印。
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造
高低跨内排水
在两跨交界处也常常需要设置内天沟来汇集低跨屋面的雨水，高低跨可共用一根雨水管
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造
内落外排水用于多柱距、多跨度厂房
• 要求：使排水线路短捷，雨水管负荷均匀，排水顺畅。
4、屋面排水组织
① 确定排水坡面：
按跨度（进深）一
般为双坡，临街、
进深小单坡，进深
3%
大四坡。
②合理划分排水区：一个雨水管汇水 150~200m2
汇水面积
③雨水管设置： 150~200m2
间距18~24m
屋面分水线
檐沟分水线 18~24m
4、屋面排水组织设计
出纵向坡度引水 • 女儿墙檐沟外排水等多种形式（见后图）
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水
女儿墙挑檐沟外排水
挑檐沟外排水
檐沟断面图
屋顶平面图
女儿墙外排水
檐口断面图
屋顶平面图
暗暗管管外外排排水水
明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
2、屋顶的排水方式

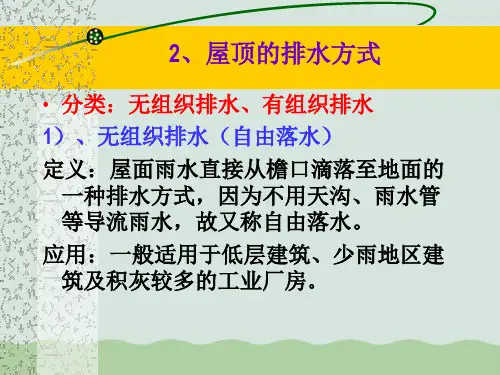

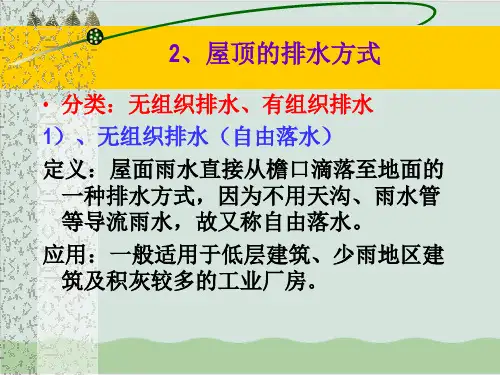

• 分类：无组织排水、有组织排水 1）、无组织排水（自由落水）定义：屋面雨水直接从檐口滴落至地面的
