苹果iPhone4拆机图解教程
苹果iPhone4智能手机非常受欢迎,那你是否对这款手机内部很好奇呢,下面就让我们来看下国外知名维修网站iFi某it的iPhone4完全拆解图,让我们能够更全面的了解iPhone4到底在那些方面做了改变。
本次拆解的主角新版iPhone4A1332手机
-iPhone4的设计与过去的铝制和塑料材质的iPhone完全不同
-四周的不锈钢边框不仅起到固定的作用,还有一个重要的功能:iPhone天线
和我们观察到的结果一样,先从iPhone4底部两颗螺丝开始下手
然后将iPhone4后盖向前与主机错开
将后盖彻底超级从机身上卸下来
卸下后盖后的iPhone4手机,我们看到电池和主板占据了整个机身的大部分面积
iPhone4的电池容量为3.7v1420mAh
卸下机身顶部的屏蔽层
卸下主板固定板
机身震动马达
支持720p高清视频拍摄的500万像素模组
卸下底部天线和扬声器屏蔽罩
卸下iPhone4的核心——主板
主板采用全屏蔽金属罩保护
取下金属屏蔽层,我们看到iPhone4的确采用和iPad一样的
1GHzARMCorte某A8核心的A4处理器
采用SkyworkSKY77542双频信号接收芯片、SkyworkSKY77541终端模组和STMicroSTM33DH三维加速器等芯片
iPhone4采用512MB三星K9PFG08闪存芯片、CirruLogic338S0589音频解码、AKM8975磁场定位芯片、德仪343S0499触摸控制芯片等。
iPhone4 精细拆解完全过程高清图片赏!发布者:手机糖发表时间:2010-06-24 12:40 浏览:26,549次不知道在坐的各位大朋友小朋友,在小时候有没有偷偷拆坏家里的东西挨骂的经历?不妨讲出来,大家分享一下?记得手机糖儿时,就把一台在当时价值不菲的机械钟拆得七零八碎而不能还原了,不过还好,俺家爸妈不暴力,仅仅受了几句数落这件事就算是结了。
讲完一小故事今天的主角该登场了!今天是对iphone4的强力彻底性拆解,拆出啥名堂吗?当然是有的,首先是确认了iPhone 4 的随机存取内存(RAM),确实是惊人的512MB!CPU 部份,则是频率在1GHz、采用ARM Cortex A8 架构的Apple A4 处理器,屏幕的上板,则是用了现在越来越多人爱用的Gorilla Glass;电池方面,仔细一瞧,可是容量达1420mAh 的锂离子电池(Nexus One 为1400mAh、HTC Incredible 为1300mAh)。
好了,下面开始!与iphone 3g/3gs 一样,取下底部的两颗固定螺丝,然后用拇指像前滑动就可以顺利的取下iphone4的后盖了,不过由于iphone4的后盖是玻璃材质的,所以非常的滑!拆下还是有点挑战的。
iphone后盖被拿掉以后,我们看到iphone4内部的就够非常非常的紧密,几乎每一个可以被利用的空间都是被利用了。
这块非常薄,但是非常大的电池容量达到了1420mah。
这个大家看出来了吗?应该是iphone4电话的震动功能的那个震动马达,一般的手机应该都是有的。
那颗令人期待的500W像素自动对焦摄像头。
我看到了那个非常大的印刷有苹果的LOGO的A4处理器,主频达到了1GHZ!好了大家的好奇心被满足之后,我也该吃饭了~。
【精品文档】苹果4S拆机图解-word范文模板
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!
== 本文为word格式,下载后可方便编辑和修改! ==

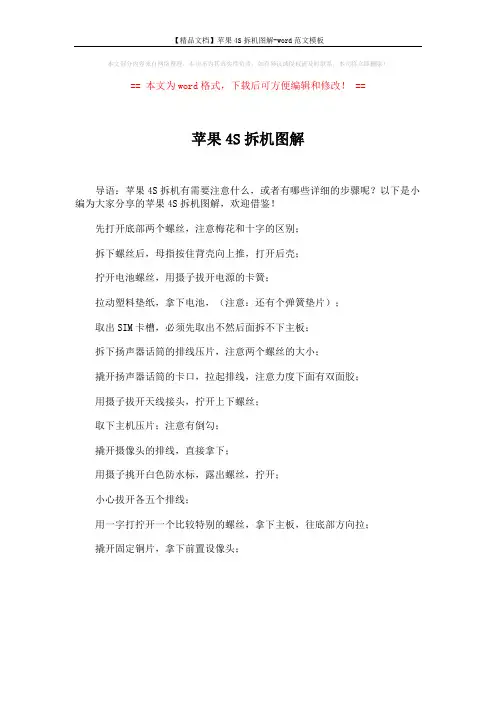

苹果4S拆机图解
导语:苹果4S拆机有需要注意什么,或者有哪些详细的步骤呢?以下是小编为大家分享的苹果4S拆机图解,欢迎借鉴!
先打开底部两个螺丝,注意梅花和十字的区别;
拆下螺丝后,母指按住背壳向上推,打开后壳;
拧开电池螺丝,用摄子拔开电源的卡簧;
拉动塑料垫纸,拿下电池,(注意:还有个弹簧垫片);
取出SIM卡槽,必须先取出不然后面拆不下主板;
拆下扬声器话筒的排线压片,注意两个螺丝的大小;
撬开扬声器话筒的卡口,拉起排线,注意力度下面有双面胶;
用摄子拔开天线接头,拧开上下螺丝;
取下主机压片;注意有倒勾;
撬开摄像头的排线,直接拿下;
用摄子挑开白色防水标,露出螺丝,拧开;
小心拔开各五个排线;
用一字打拧开一个比较特别的螺丝,拿下主板,往底部方向拉;
撬开固定铜片,拿下前置设像头;。

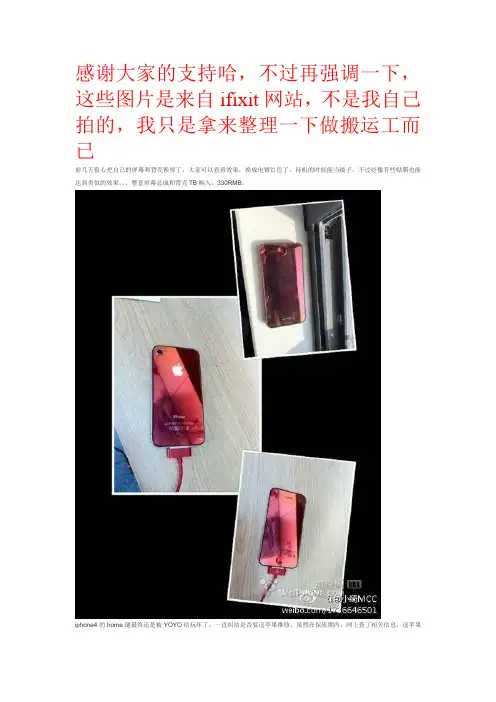

感谢大家的支持哈,不过再强调一下,这些图片是来自ifixit网站,不是我自己拍的,我只是拿来整理一下做搬运工而已前几天狠心把自己的屏幕和背壳换掉了,大家可以看看效果,换成电镀红色了,待机的时候能当镜子,不过好像有些贴膜也能达到类似的效果。
整套屏幕总成和背壳TB购入,330RMB。
iphone4的home键最终还是被YOYO给玩坏了,一直纠结是否要送苹果维修,虽然在保质期内,网上查了相关信息,送苹果流程貌似非常繁琐,找JS估计又要花不少银子,算了,自己动手修吧,淘宝买了2个home排线,号称原装的,才12元一个,原不原另说,好用就行,拆下来发现和原带的排线相差不大,换好后,home又复活啦。
拆机过程没有拍照片,因为没iphone拍了。
拆机前还是要做功课的,查了iphone的拆机教程,大部分都是各零部件分开讲解的,图片来自ifixit网站,有兴趣大家可以自己去看,有详细的注解,但都是E文的,所以整理了全部部件的拆卸照片,算是个总教程吧,分享给大家,文字是我自己添的。
要说在前面的是,拆机时要把螺丝按顺序放好,不然你会后悔的,推荐用双面胶贴在纸上,注明编号的顺序。
(郁闷的是home键的更换几乎要拆到最后一步)先拧开底部两个螺丝,注意梅花和十字的区别,需要先买专用拆机螺丝刀,内部螺丝全是十字的,一个螺丝刀通用哦。
拆下螺丝,背壳向上推,就能拿下来了看到电池,看来换电池还是很方便的嘛拧开电源固定螺丝拨开电源卡簧拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下注意卡簧下有一个垫片,别搞丢了取出SIM卡槽这个是扬声器话筒排线的压片,两个螺丝,注意大小撬开扬声器话筒排线的卡口小心拉起排线,下面有双面胶,别拉断了这是天线的接头,拔开,是扣上去的拧螺丝,注意螺丝大小取下主板上的压片,虽然有倒钩,但还是很好取的,没图上那么复杂撬开主摄像头的排线,摄像头直接拿下,更换摄像头到此为止看到白点了么?这是苹果的验水避孕试纸,遇水即红,整机中一共3个,图中2个,还有一个在耳机插孔里,这三个圆点一个变红,即不保修哦。
带你回顾经典:iPhone4拆解及内部构造详细解析
回顾这几年的iPhone手机,改变世界的自然是乔帮主的iPhone4,也正是从这一代产品开始,苹果手机真正的在国内火了起来;一年就发布一款旗舰机,以前虽然手机发布的少,但是基本上都非常经典,iPhone4可以算是最重要的一个牛逼产品了。
iPhone4又一次为Apple创造了神话,首日150万台所向披靡的销售额,使Apple产品再次成为焦点。
虽然苹果之前曾要求FCC(美国联邦通讯委员)将iPhone 4的内部构造和相关信息保密45天,但只会增加人们对了解其内部构造的渴望。
苹果此次对iPhone4内部进行了全面而细致的改造,改造工程覆盖了所有的细节。
但其改造的内容在Apple的宣传下和众多苹果粉的热捧下已经可用耳熟能详来形容,比较重要的改进包括将其A4处理器的RAM提升至516MB,其他基本配置和功能——比如拥有玻璃和不锈钢机身,手机的宽度。
iPhone 3G 全面拆解报告-iPhone中文网iPhone 3G∙在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后,我们就立即进行了3G iPhone 手机的拆解,即太平洋时间7月10日早5:01分。
∙如果你很想和我们交流,我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手∙从包装盒上可以看出,我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货,极为稀有。
这款iPhone售价在新西兰为979美元,并且无绑定合同(当然,还是被Vodafone锁定)。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么,但是总有一些是我们能做的。
∙包装看起来很面熟。
∙下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320,与一代几乎相同。
∙盒内装有:o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座,此前我们从没有获得一款这样的东西。
∙拆下SIM卡∙iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧,这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了,而不再仅限于苹果自己的耳机产品。
不错!开盖∙我们的预测:o标有苹果标识的三星处理器——正确o或者有GPS芯片,或者没有。
如果没有GPS芯片,那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片,但是大多数还是要拆解下来之后才可以辨别。
——正确,不过这次好像有点欺诈之意。
∙拆LED显示屏幕∙摇动显示屏幕∙一些菜鸟告诉我等明天美国放货后,TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内,去除其外表的陶瓷涂层,再用X-射线和其他一些怪异的工具来查看芯片。

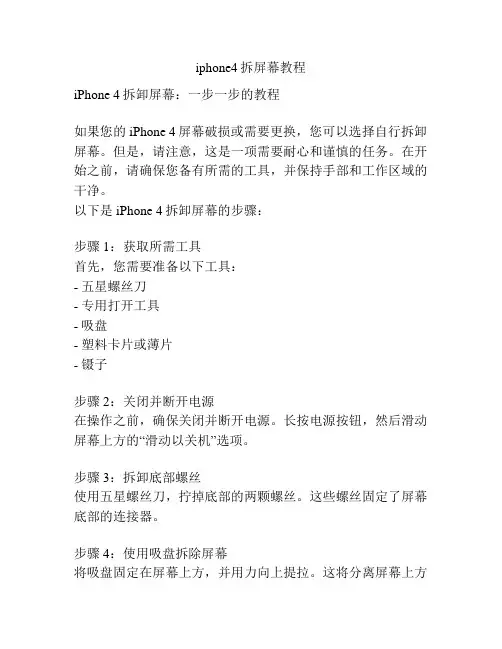

iphone4拆屏幕教程iPhone 4拆卸屏幕:一步一步的教程如果您的iPhone 4屏幕破损或需要更换,您可以选择自行拆卸屏幕。
但是,请注意,这是一项需要耐心和谨慎的任务。
在开始之前,请确保您备有所需的工具,并保持手部和工作区域的干净。
以下是iPhone 4拆卸屏幕的步骤:步骤1:获取所需工具首先,您需要准备以下工具:- 五星螺丝刀- 专用打开工具- 吸盘- 塑料卡片或薄片- 镊子步骤2:关闭并断开电源在操作之前,确保关闭并断开电源。
长按电源按钮,然后滑动屏幕上方的“滑动以关机”选项。
步骤3:拆卸底部螺丝使用五星螺丝刀,拧掉底部的两颗螺丝。
这些螺丝固定了屏幕底部的连接器。
步骤4:使用吸盘拆除屏幕将吸盘固定在屏幕上方,并用力向上提拉。
这将分离屏幕上方的连接器。
如果您无法通过吸盘轻松拆除屏幕,可以使用专用打开工具进行小心的插入和扭转,以帮助分离。
步骤5:拆卸屏幕连接器接下来,使用塑料卡片或薄片,轻轻推动连接器上的保护套,然后将其从适配器上插入。
这个适配器连接屏幕连接器到主机板。
步骤6:取出屏幕稍微用力向上提起屏幕,同时用另一只手握住主机板以防止滑动。
确保小心地断开任何其他连接器,比如摄像头和传感器的连接器。
步骤7:更换或修复屏幕现在,您可以更换或修复iPhone 4屏幕。
如果您只是更换破损的屏幕,将新屏幕插入适配器,并重新连接所有连接器。
确保它们安全牢固地连接。
步骤8:重新安装屏幕小心地将屏幕重新插入到主机板上,并用适当的力按下,确保连接器插口完全连接。
然后,用五星螺丝刀拧紧底部的两颗螺丝。
步骤9:检查工作重新连接电源,打开您的iPhone 4以检查屏幕是否正常工作。
请注意,这仅是一个简单的教程,一些步骤可能需要更多的细节和技巧。
如果您对自行拆卸屏幕不太有信心,建议您寻求专业人士或售后服务的帮助。
总结:拆卸iPhone 4屏幕可以是一项具有挑战性的任务,但只要您具备正确的工具和谨慎操作,您就能够完成它。

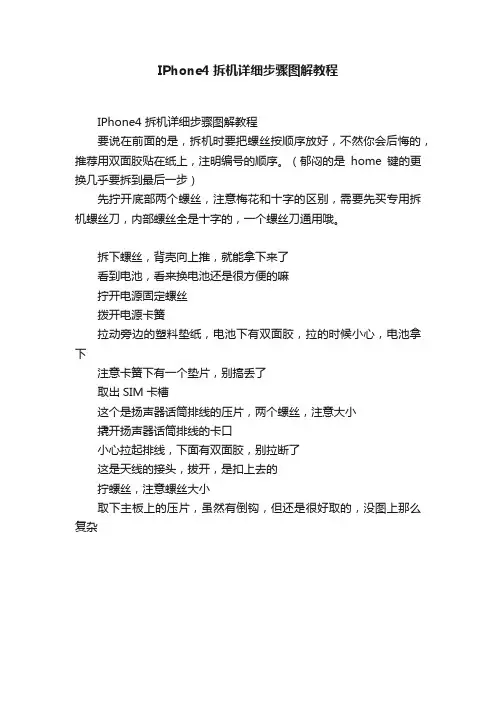

IPhone4拆机详细步骤图解教程
IPhone4 拆机详细步骤图解教程
要说在前面的是,拆机时要把螺丝按顺序放好,不然你会后悔的,推荐用双面胶贴在纸上,注明编号的顺序。
(郁闷的是home键的更换几乎要拆到最后一步)
先拧开底部两个螺丝,注意梅花和十字的区别,需要先买专用拆机螺丝刀,内部螺丝全是十字的,一个螺丝刀通用哦。
拆下螺丝,背壳向上推,就能拿下来了
看到电池,看来换电池还是很方便的嘛
拧开电源固定螺丝
拨开电源卡簧
拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下
注意卡簧下有一个垫片,别搞丢了
取出SIM卡槽
这个是扬声器话筒排线的压片,两个螺丝,注意大小
撬开扬声器话筒排线的卡口
小心拉起排线,下面有双面胶,别拉断了
这是天线的接头,拔开,是扣上去的
拧螺丝,注意螺丝大小
取下主板上的压片,虽然有倒钩,但还是很好取的,没图上那么复杂。
苹果iPhone 4全机拆解芯片级详细解说评测/news/class/201006/201 00623130441.shtml 2010年6月23日13:04iPhone 4第一时间送到手中就被全机拆解,这回我们可以看得更清楚,更完整!本文来自iPhone中文网翻译。
让世人倾慕的iPhone 4升级有以下几点:3.5 mm厚度比iPhone 3GS还少3mmRetina显示屏幕分辨率是iPhone 3GS的两倍iOS 4支持多线程5百万像素摄像头, 720p自动对焦摄像头和VGA前置摄像头。
iPhone 4的外壳设计很有戏剧性,在大量使用镁铝合金和塑料外壳的今天,在iPhone 4上却已经成为了过去式。
一圈不锈钢材质的边框不仅提供了良好的支撑,还起到天线作用,令新手接收效果大大增强。
这样的设计确实要比iPhone 3GS要提升很多。
iPhone 4外壳背面并没有像以往那样标注存储容量。
事实上32 GB标称的iPhone 4,使用空间只有29.06 GB。
还有301 MB容量被“其他”占用了,留给用户的只有28.77 GB空间。
iPhone 4预装了iOS 4 build 8A293固件。
这部iPhone 4 编号为Model A1332,有趣的是比A1337 iPad 3G编号要低。
难道是设计更早?和iPhone 3G,3GS一样,使用的是两颗Phillips #00号螺丝固定。
但是与iPhone 3G和3GS不同的是螺丝固定的是背壳,而不是前玻璃面板。
这样的设计让替换后盖更加容易,但是如果是要更换前面板则是一项挑战。
取下后盖我们看到了精致的iPhone 4内部。
神圣的电池啊! 看上去更修长,更大。
iPhone 4 115.2 x 58.6 x 9.3 mm的有限空间内被装的满满当当。
你可以看见iPhone 4的天线被接到了边框上。
幸运的是iPhone 4的电池能被很容易取下。
3.7V 1420 mAh毫安锂电池,提供7小时3G网路通话时间和14小时2G网络通话时间。

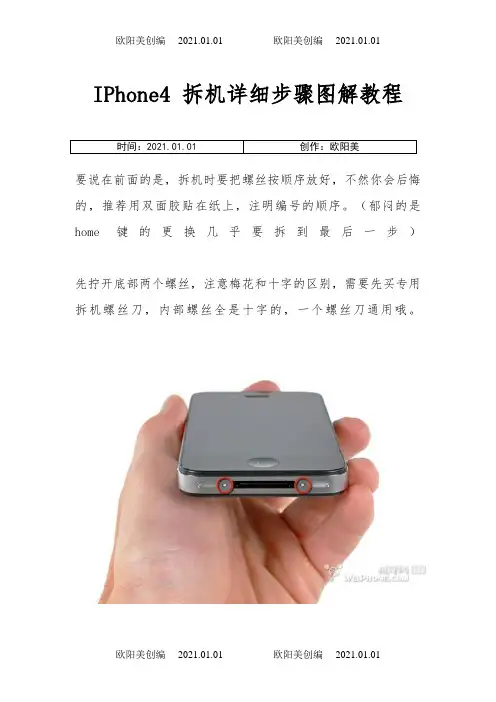

IPhone4 拆机详细步骤图解教程时间:2021.01.01 创作:欧阳美要说在前面的是,拆机时要把螺丝按顺序放好,不然你会后悔的,推荐用双面胶贴在纸上,注明编号的顺序。
(郁闷的是home键的更换几乎要拆到最后一步)先拧开底部两个螺丝,注意梅花和十字的区别,需要先买专用拆机螺丝刀,内部螺丝全是十字的,一个螺丝刀通用哦。
拆下螺丝,背壳向上推,就能拿下来了看到电池,看来换电池还是很方便的嘛拧开电源固定螺丝拨开电源卡簧拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下注意卡簧下有一个垫片,别搞丢了取出SIM卡槽这个是扬声器话筒排线的压片,两个螺丝,注意大小拧螺丝,注意螺丝大小取下主板上的压片,虽然有倒钩,但还是很好取的,没图上那么复杂撬开主摄像头的排线,摄像头直接拿下,更换摄像头到此为止看到白点了么?这是苹果的验水避孕试纸,遇水即红,整机中一共3个,图中2个,还有一个在耳机插孔里,这三个圆点一个变红,即不保修哦。
用针小心挑开试纸放好,露出下面螺丝,拆开主板上方有还有5个元件卡口,分别撬开,好像分别是触摸屏、液晶屏、前摄像头、耳机感光,还有各按键的排线,不管它,全部撬开撬开后是这个样子的,红圈的螺丝是最妖的一个,需要很薄的一子螺丝刀,别说我没提醒按这个方向提起主板,就能拿下主板了移开卡片,前摄像头就下来了,前摄头更换到此为止接下来是话筒扬声器天线模块,继续拆螺丝拿下来拿下来后是这个样子的,把天线剥下来,自此天线、扬声器话筒更换到此为止这个是震动马达,拆开螺丝直接拿下,自此震动马达更换结束接下来是电源、耳机模块的拆卸,按图片拆没有问题的,地道的白色换壳机是连这个模块也要换掉的哦电源键也可以更换静音音量键排线比较复杂点,但还不是很难,别弄丢了小部件哦如果只是单纯更换按键,还是比较简单的,看到木有?接下来是拆开机器底部数据DOCK模块,注意第一张照片要先拨起HOME键的排线卡口哦,地道的白色换壳机这个模块也要更换,和耳机模块一样,里面是白色的,但是因为拆开这两个模块比较麻烦增加风险,很多JS都不换的,所以大部分的白色换壳机都一目了然,屏幕白的,耳机孔和数据孔是黑色的,而原厂白机这两个模块露出的部分都是白色的。
苹果iPhone 4已经开售,部分网友也于开售之前陆陆续续收到了真机。
这下子,爱好拆解手机的ifixit网站(原文)也在第一时间为我们带来了最新的拆解过程。
透过这些清晰的拆解图片,我们可以看到iPhone 4的做工是如此的精密,事不宜迟,马上观看下文, 希望能给有意入手此机的朋友一个购机前的了解:由于图片有40张之多,请耐心等待图片出现,确保网速正常。
苹果 iPhone 4(16GB)原来好好的苹果iPhone 4新机,即将迎来一场比较“残酷”的拆解过程,不过这比越南媒体的拆解似乎来得温柔不少。
大御N块后的iPhone 4一、拆后盖和电池好了,准备工具并非很多,专用螺丝刀,起子就够了。
当然,还有时刻要记住那个顺序,不过估计没有网友像ifixit网站那么舍得吧?开拆了(并非开刷)……拆前“遗照”拧下底部两颗螺丝,后盖往上划开电池终于见到光明了电池采用卡扣式的,比较容易取下电池占据了大部分机内面积分离状态的机身与后盖具有提升的1420mAh容量电池,毫无疑问看到China的字样这块电池可谓是iPhone 4的核心所在,当然说的只是体积上的核心。
它比前代的电池容量有所增加,可以支持达7小时3G通话或14小时的2G通话。
二、拆解内部小零件一切还只是个开始,从这里开始才有激动人心的发现。
接着取下一些隔离块看到的位置是摄像头的附近一些按钮和振动模块可以看见了丝隔离小块口拆开角落里的振动模块超微型的振动模块撬起更多的链接卡口500万像素摄像头模块,集成闪光灯摄像头上面还有条码接着拆扬声器和麦克风扬声器和麦克风细节iPhone4的组件已经被模块化,一个模块实现一个相应的功能,这样不仅可以提高机器生产时的效率,同时也利于维修更换。
三、主板与前置摄像头细节主板体现了超高的集成度,CPU、内存、通信、音频、触控、陀螺仪等功能模块都集成在这微型的主板上,也是iPhone 4的功能核心所在,以下我们将为大家一一说明。
把主板拿出高度一体化的主板小心地拆掉EMI保护罩后就看到CPU 和其他芯片模块主板正面包含了以下的芯片模块:1.Skyworks SKY77542 Tx–Rx iPAC FEM ,双频GSM/GPRS: 880–915MHz和1710–1785MHz 频带;2.Skyworks SKY77541 GSM/GRPS 前端模块;3.STMicro STM33DH 3轴加速计;4.TriQuint TQM676091;5.338S0626;6.AGD1是新的3轴陀螺仪,由ST Micro生产,设备的包装标识L3G4200D并没有出现在目前的广告中,广告版的陀螺仪还未发布;简单地说这几个模块主要实现手机的GSM和3G通信、3轴陀螺仪等功能。
组装一台苹果4s
1.液晶总成:550,原装全新
2.耳机排线:30
3.开机键、感光排线:10,原装全新
4.听筒:5
5.前后摄像头:40+40
6.中框:180
7.震动马达:20
8.wifi天线:10
9.sim卡托:10,全新原装,国内仿只要5
10.电池:35,虽然电池看上去一般般,但是也对得起价格了
11.home键及排线:15,感觉不像全新,但是是原装的,基本没有使用痕迹
12.扬声器:10
13.电池隔热膜:5
14.中框八小件:30(其中那几件塑料的做工一般般)
15.音量、静音和开机键:20
16.咪头塞:5
17.全套螺丝:10(缺货,导致换了个店买螺丝,要18了)我数了数螺丝,好像少了几颗。
18.防尘网:5
19.接口排线:35,全新原装
20按键垫片:2X4片,也可以自己用小纸片代替
21.排线保护盖:30(我买的那个店已经涨到50了,因为货源有点紧,我的东西也推迟了一天发货)
22.铝合金拉丝后盖:65,国内出品,怕玻璃背盖在我手里活不久,就买了铝合金的
23.主板:1700,昨晚已经顺利写入了系统4.3.1,至于是否有锁就还不确定。
不过卖家说是无锁16G的,等剪卡器来了就知道了。
24.剪卡器:25
25.卡登仕屏幕膜:25
26.高仿Bumper+防尘塞+前后高透膜:32
邮费:40。
iPhone4S电池拆解的教程
关于iPhone4S电池拆解的教程
苹果一贯坚持的设计风格中,不可随意拆解是其中很重要的坚持。
所以我们见到的iPhone都使用内置的锂电池,无法像普通手机那样随意更换。
不过对于那些使用一年甚至更长时间的iPhone4、iPhone4S,由于电池老化等因素,需要更换时,我们就需要自行拆卸电池来更换了。
其实iPhone4S手机的电池拆解,难度并不是太高。
我们只要准备两把小型螺丝刀,即可完成。
首先,小心的`将iPhone4S底部的两颗螺丝拆开,然后将背壳玻璃面板向上推,就能拆开后壳。
这时候我们虽然已经见到iPhone电池的真身,但是千万不要直接去拔电池。
注意在电池左下方有一个金属盖板,我们要先用螺丝起子将这个盖板拆下才行,否则可是机毁的下场。
最后从机身顶部轻轻拿起电池,要小心别把左下方的那个连接排线弄断,那你可就欲哭无泪了。
第一步把手机下方的两颗螺丝去掉!
第二步把后盖向上一推就OK了
第三步把固定电池的螺丝去掉,然后把电池与主板的连接盖揭起,这个电池排线接头盖一定要认真点揭起,看好了再揭起。
(我就是血的教训太用力了连底座都给我拔了起来后来只
好主板飞线了,所以一定要小心)取电池直接拉着上面的半透明塑料拉起就OK了旁边可以
用东西稍微撬下,电池下面是胶水黏的。
第四步去掉尾插排线接头的两颗螺丝,先把固定在上面的黑铁片块拿掉然后把排线接头盖揭
起。
第五步去掉图上红线处的螺丝这个是固定喇叭用的总共两颗一颗在右侧,然后就是黄线处
这个是喇叭与主板的接头处轻轻揭开。
第六步把右侧的螺丝也拿掉还有上面第五步的都拿掉了就可以把喇叭直接拿出来了。
第七步就是直接把喇叭拿掉动作轻点温柔点,我直接用指甲拿掉的。
第八步去掉固定尾插的两颗螺丝。
第九步把和home键连接的排线分离开,先找工具把扣住排线的扣子轻轻撬起,其实就是一个固定,相当于扣住排线,轻点不要太大力,然后把排线剥离开来。
第十步把送话器剥离出来,到此就可以把尾插拿出来了。
第十一步把拆下的尾插上面的一个橡胶帽子拿下来套到准备好的尾插上。
第十二步就是把橡胶帽子套到准备好的尾插上,到此教程结束,安装回去按原路返回就ok
了!。
iPhone4S 高清拆机鉴赏
来源:XDA智能手机网作者:Bug 编辑:Bug 上传时间:2011-10-17 21:53:00 评论:7
iPhone 4S在十五号第一批改版机到达深圳,价格一天之内波动了N次,许多商家也是有价无货,两百多台的非官方首发很快就流向了全国各地。
XDA评测室向来都是不缺手机的,鉴于国内还没有人拆机,今天就让笔者就带领大家一起来拆解这台手机,看看它凭什么卖八千人民币。
先准备好镊子、小刀以及各种型号的螺丝刀。
拆iPhone 4S的同学必须不仅要具备胆大、心细的良好心理素质,还要拥有非常好的耐心,否则的话拆机这个过程会非常痛苦。
这是笔者拆过的手机里最复杂的。
整个手机只有两个螺丝,位居机身底部
扭下螺丝后便可直接推开后壳
向上推开几毫米的缝隙后就可以取下后壳了
首先映入眼帘的便是手机的电池,然后是覆盖着各种塑胶纸和屏蔽罩的主板
我们依次把主板上的螺丝扭下来,有些螺丝比较隐蔽,所以需要非常仔细的检查主板上的缝
隙
取下电池之前一定要拨开电池连接主板的排线
因为电池是用双面胶黏贴在中板上的,所以需要用工具把它撬开
电池卸下后来个合照吧!这才刚刚开始
然后是主板最上边的屏蔽罩,扭开螺丝后可以直接拿下来
因为主板面积比较少,而周边零件又很多,这就造成了主板上的排线密度特别高
摄像头是直接插在主板左上方的,所以拨开排线后可以直接取下来
这个就是索尼代工的810万像素的背照式摄像头
摄像头背面
继续拨开主板上的排线
还会有些隐藏的螺丝需要卸下
这个时候我们终于可以取下主板了
iphone 4S的主板非常窄
这个就是强大的A5处理器了,芯片面积比A4大
揭开屏蔽罩后就可以看到芯片型号了
这个便是高通的基带芯片
A5是一款双核的处理器,和ipad2一样,该芯片采用A9构架,45nm制程,集成PowerVR SGX543MP4+图形芯片,是一款非常有潜力的处理器
主板卸下后就可以看到赤裸的中板了
中板听筒位置集成的零件非常多
底部相对要简单些
这个时候我们开始扭手机金属边框的螺丝
看到排线纠缠在一起的时候,心里多少会有点混乱
先把耳机插口卸下,它还连接着音量键
这个角度可以很清晰的看到音量键了
这个就是前置摄像头了
是不是很小巧呢?
继续扭下边框上的螺丝
再来个合照,从左至右分别是电源键,光线感应器、距离感应器、听筒、前置摄像头、耳机
插孔以及音量键、震动锁定键
震动锁定、音量键和电源键的键帽
这个时候可以卸下中板底部的数据线接口了
苹果的数据线接口都是统一这个规格的,支持的周边非常多
继续扭下中板边框的螺丝
各种规格的螺丝越来越多
螺丝卸完后用小刀把金属边框的卡扣撬松,这样子可以方便的卸下液晶屏
屏幕终于拿下来了,屏幕和手机的前面板是粘在一起的
和iphone4没有区别
屏幕背面可以当镜子用的
这个就是home键
现在再来看看中板,天线缝隙比iphone4要多
中板是用铣床铣出来的,工艺要求非常高
这个就是天线位置了,也是区别iphone4最直观的一个特点
中板正面
中板反面
好了,拆机终于结束了,卸下38颗螺丝,六个圆环后iPhone 4S便成了一堆零部件。
因为笔者是专业的,所以思路比较清晰,本教程只供大家观赏,大家切勿模仿,否则后果自负。
