桥梁如何划分上中下附属结构

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。

1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台：位于桥梁两端，与道路相接。

墩台：指桥墩和桥台。

台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

桥梁的组成：上部结构、下部结构、支座和附属设施四个基本部分组成的。

上部结构，又称为桥跨结构，包括承重结构和桥面系，是路线遇到障碍（如河流、山谷等）而中断是跨越障碍的建筑物。

它的作用是承受车辆荷载，并通过支座传给墩台。

桥墩和桥台是支承桥跨结并将结构重力和车辆等荷载作用传至地基土层的建筑物。

通常设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土侧压力，防止路堤填土的滑坡和坍落。

桥墩和桥台为下部结构。

桥墩和桥台中使全部作用效应传至地基的底部奠基部分，通常称为基础。

它是确保桥梁能安全使用的关键。

由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中施工比较困难的部分。

桥梁中在桥跨结构与桥墩或桥台的支承处所设置的传力装置，称为支座，它不仅要传递很大的作用效应，并且要保证桥跨结构能产生一定的变位。

在桥垮结构上面设桥面结构；在路堤和桥台结构衔接处，一般还在桥台两侧设置砌筑的锥形护坡，以保证路堤迎水部分路堤边坡的稳定。

在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程。

二桥梁的主要尺寸和术语名称河流中的水位是变动的，在枯水季节的最低水位称为低水位；洪峰季节河流中的最高水位称为高水位。

桥梁设计中按规定的设计洪水频率计算所得的高水位，称为设计洪水位。

对于通航河道，尚需确定通航水位（设计通航水位）。

通航水位包括设计最高通航水位和设计最低通航水位，是各级航道代表性船舶对正常运行的航道维护管理和有关工程建筑物的水位设计的依据。

桥孔净高应满足《内河通航标准》（GB50139）和《通航海轮桥梁通航标准》（JTJ311）。

下面介绍一些与桥梁布置和结构有关的主要尺寸和术语名称。

净跨径对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用l0表示；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

计算跨径对于具有支座的梁桥，是指桥垮结构相邻两个支座中心之间的距离，用L0表示。

桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。

通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。

下部结构包括桥墩、桥台、和基础桥梁下部结构与地基接触的部分称为基础桥梁支座编辑本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1定义2分类3布置4安装5更换6养护7施工风险1定义编辑桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。

其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。

桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。

第一章绪论第一节概述1.桥梁组成: 上部结构、下部结构、支座、附属结构。

上部结构是跨越结构，是横越空间的部分（如梁桥指位于支座以上的部分) ，通常包括桥跨结构和桥面构造面构造两大部分。

上部结构的作用是跨越障碍并承受其上的桥面荷载和交通荷载。

桥面构造是指公路硷的行车道铺袋，铁路桥的道砟、枕木、轨道，以及伸缩缝、排水防水系统、人行道、安全带、路缘石、栏杆、照明系统等。

下部结构指桥梁支座以下的支承结构，它包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。

桥台设在桥跨结构的两端，它除了支承上部结构之外，还起到桥梁和路堤衔接并防止路堤下滑和坍塌的作用，其两侧做成填土或填石锥体并在表面加以铺砌，用来保证桥台和路堤的良好衔接，并保证桥头路堤的稳定。

桥跨结构与墩7台之间还设置支座，桥上还应设伸缩缝，通航河流还常设防止船只撞击墩台的防撞结构等。

二相关专业术语2.净孔径对于梁式桥是指设计洪水位上两个相邻桥墩台之间的净距。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

3.总孔径各孔净孔径的总和，它反映桥下宣泄洪水的能力4.计算跨径，轴心到轴心对于设有支座的梁桥，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指桥跨两相邻拱脚截面重心之间的水平距离。

桥梁结构的力学计算，是以计算跨径为基础的。

5.标准跨径对于梁式桥，公路是指两相邻桥墩中线之间的距离，或桥墩中线与桥台背前缘之间的距离：铁路梁式桥特大桥：多孔跨径总长大于1000米，单孔跨径大于150米大桥：1000米大于多孔跨径总长大于100米 150米，大于等于单孔跨径，大于等于40米桥长梁桥系指桥台挡砟前墙之间的长度：供桥系指拱上侧墙与桥台侧墙之间两伸缩缝外端之间的长度，钢架桥系指钢架顺跨度方向外侧间的长度。

6.四按结构体系分类7.梁式桥：简支梁、连续梁、悬臂梁梁式桥在竖向荷载作用下，支座只产生竖向反力，梁部结构只受弯剪（有时也受扭），不承受轴向力。

桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要和；包括、和基础；附属则指、锥形、、导流工程等。

指的是以上(或框架底线以上)跨越桥孔部分的总称。

通常人们习惯称为桥梁的，包括，，，，杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接或，合称为桥梁。

包括、、和基础桥梁与地基接触的部分称为基础桥梁支座本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1234567定义桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。

其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。

桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。

支座有水平双向固定支座（即固定支座）、水平双向活动支座（或称双向活动支座）、水平一向固定一向活动支座（即活动支座）三种，其布置根据宽度而定。

桥梁主要由3个部分组成：下部结构、上部结构和附属结构，主要施工顺序也是按这三步来。

1、下部结构：
首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：
重力式：桥台基础——前、侧墙——台帽——支座垫石
轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石
有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构
根据施工方法不同而有差别：
预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等
如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等
3、附属结构
包括桥面系、搭板、护栏、伸缩缝等
桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板。

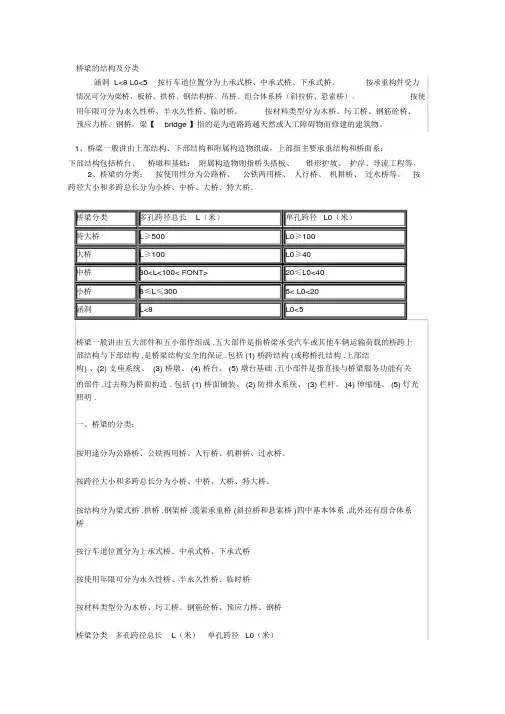

桥梁的结构及分类涵洞 L<8 L0<5按行车道位置分为上承式桥、中承式桥、下承式桥。

按承重构件受力情况可分为梁桥、板桥、拱桥、钢结构桥、吊桥、组合体系桥（斜拉桥、悬索桥）。

按使用年限可分为永久性桥、半永久性桥、临时桥。

按材料类型分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥。

梁【bridge 】指的是为道路跨越天然或人工障碍物而修建的建筑物。

1、桥梁一般讲由上部结构、下部结构和附属构造物组成，上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

2、桥梁的分类：按使用性分为公路桥、公铁两用桥、人行桥、机耕桥、过水桥等。

按跨径大小和多跨总长分为小桥、中桥、大桥、特大桥。

桥梁分类多孔跨径总长L（米）单孔跨径L0（米）特大桥L≥500L0≥100大桥L≥100L0≥40中桥30<L<100< FONT>20≤L0<40小桥8≤L≤3005< L0<20涵洞L<8L0<5桥梁一般讲由五大部件和五小部件组成 ,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构 ,是桥梁结构安全的保证 .包括 (1) 桥跨结构 (或称桥孔结构 .上部结构)、(2) 支座系统、 (3) 桥墩、 (4) 桥台、 (5) 墩台基础 .五小部件是指直接与桥梁服务功能有关的部件 ,过去称为桥面构造 . 包括 (1) 桥面铺装、 (2) 防排水系统、 (3) 栏杆、 (4) 伸缩缝、 (5) 灯光照明 .一、桥梁的分类：按用途分为公路桥、公铁两用桥、人行桥、机耕桥、过水桥。

按跨径大小和多跨总长分为小桥、中桥、大桥、特大桥。

按结构分为梁式桥 ,拱桥 ,钢架桥 ,缆索承重桥 (斜拉桥和悬索桥 )四中基本体系 ,此外还有组合体系桥按行车道位置分为上承式桥、中承式桥、下承式桥按使用年限可分为永久性桥、半永久性桥、临时桥按材料类型分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥桥梁分类多孔跨径总长L（米）单孔跨径L0（米）特大桥L≥500 L0 ≥100大桥L≥100 L0 ≥40中桥30<L<100 20≤L0<40小桥8≤L≤30 5<L0<20涵洞L<8 L0<5二、各类桥梁的基本特点:梁式桥包括简支板梁桥,悬臂梁桥8-20m. 连续梁桥国内最大跨径在, 连续梁桥 .其中简支板梁桥跨越能力最小200m 以下 ,国外已达 240m.,一般一跨在拱桥在竖向荷载作用下,两端支承处产生竖向反力和水平推力,正是水平推力大大减小了跨中弯矩 ,使跨越能力增大 .理论推算 ,混凝土拱极限跨度在 500m 左右 , 钢拱可达 1200m. 亦正是这个推力 ,修建拱桥时需要良好的地质条件 .刚架桥有T形刚架桥和连续刚构桥,T 形刚架桥主要缺点是桥面伸缩缝较多,不利于高速行车.连续刚构主梁连续无缝 , 行车平顺 .施工时无体系转换 .跨径我国最大已达 270m( 虎门大桥辅航道桥 )缆索承重桥 (斜拉桥和悬索桥) 是建造跨度非常大的桥梁最好的设计吊在半空，缆索悬挂在桥塔之间。

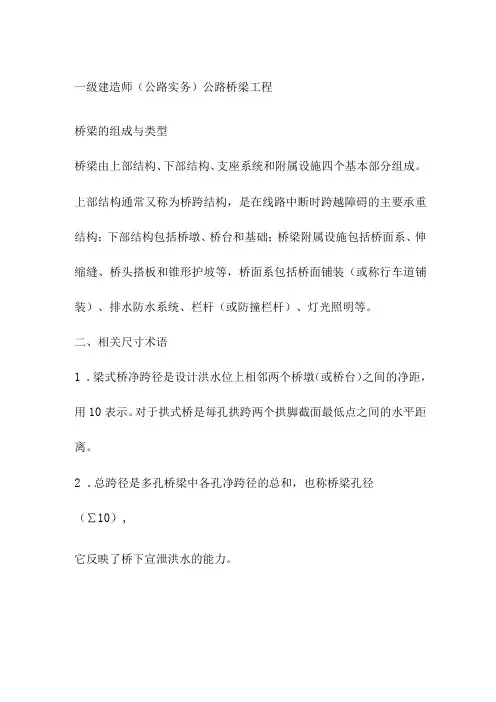

一级建造师（公路实务）公路桥梁工程桥梁的组成与类型桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。

上部结构通常又称为桥跨结构，是在线路中断时跨越障碍的主要承重结构；下部结构包括桥墩、桥台和基础；桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等，桥面系包括桥面铺装（或称行车道铺装）、排水防水系统、栏杆（或防撞栏杆）、灯光照明等。

二、相关尺寸术语1.梁式桥净跨径是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用10表示。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

2.总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑10）,它反映了桥下宣泄洪水的能力。

3.计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用1表示。

拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

4.桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以1表示。

对于无桥台的桥梁为桥面系行车道的全长。

5.桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。

桥高在某种程度上反映了桥梁施工的难易性。

6.桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。

7.建筑高度是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。

公路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航净空顶部标高之差，又称为容许建筑高度。

（一）按桥梁的结构分类按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥四种基本体系。

其他还有几种由基本体系组合而成的组合体系等。

1梁式体系梁式体系是古老的结构体系。

梁作为承重结构是以它的抗弯能力来承受荷载的。

梁分简支梁、悬臂梁、固端梁和连续梁等。

悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩,使梁跨内的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。

桥梁一般由以下几部分组成1、桥跨结构在线路中断时跨越障碍物的主要承载结构。

2、桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

通常设置在桥梁两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。

3、基础桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础。

它是确保桥梁能安全使用的关键。

由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中比较困难的一个部分。

4、上部结构通常人们还习惯地称桥跨结构为桥梁的上部结构。

称桥墩或桥台为桥梁的下部结构。

5、支座一座桥梁中在桥跨或桥墩或桥台的支承处所设置的传力的装置，称为支座。

它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变为。

6、锥形护坡在路堤与桥台衔接处，在桥台两侧设置石砌的锥形护坡。

以保证迎水部分路堤边坡的稳定。

在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程如涵洞桥梁的三个主要组成部分是：上部结构，下部结构和附属结构。

上部结构由桥跨结构、支座系统组成。

桥跨结构或称桥孔结构，是桥梁中跨越桥孔的、支座以上的承重结构部分。

按受力图示不同，分为梁式、拱式、刚架和悬索等基本体系，并由这些基本体系构成各种组合体系。

它包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。

支座系统设置在桥梁上、下结构之间的传力和连接装置。

其作用是把上部结构的各种荷载传递到墩台上，并适应活载、温度变化、混凝土收缩和徐变等因素所产生的位移，使桥梁的实际受力情况符合结构计算图示。

一般分为固定支座和活动支座。

下部结构，由桥墩、桥台、墩台基础几部分组成。

桥墩、桥台是在河中或岸上支承两侧桥跨上部结构的建筑物。

桥台设在两端，桥墩则在两桥台之间，见下图。

而桥台除此之外，还要与路堤衔接，并防止其滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护和导流工程。

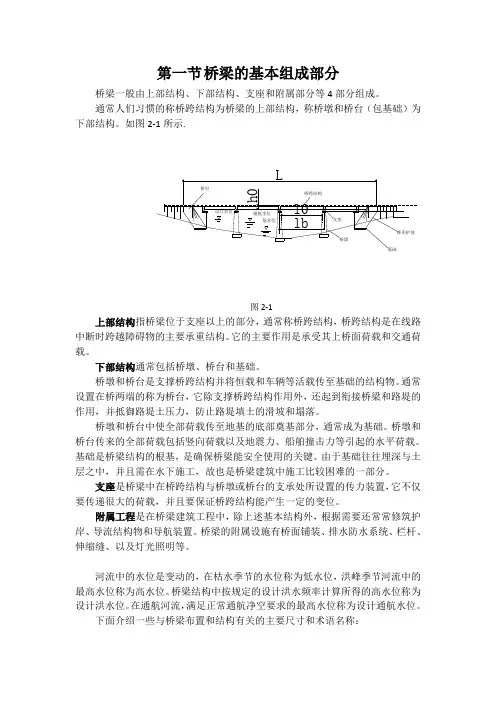

第一节桥梁的基本组成部分桥梁一般由上部结构、下部结构、支座和附属部分等4部分组成。

通常人们习惯的称桥跨结构为桥梁的上部结构，称桥墩和桥台（包基础）为下部结构。

如图2-1所示.图2-1上部结构指桥梁位于支座以上的部分，通常称桥跨结构，桥跨结构是在线路中断时跨越障碍物的主要承重结构。

它的主要作用是承受其上桥面荷载和交通荷载。

下部结构通常包括桥墩、桥台和基础。

桥墩和桥台是支撑桥跨结构并将恒载和车辆等活载传至基础的结构物。

通常设置在桥两端的称为桥台，它除支撑桥跨结构作用外，还起到衔接桥梁和路堤的作用，并抵御路堤土压力，防止路堤填土的滑坡和塌落。

桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常成为基础。

桥墩和桥台传来的全部荷载包括竖向荷载以及地震力、船舶撞击力等引起的水平荷载。

基础是桥梁结构的根基，是确保桥梁能安全使用的关键。

由于基础往往埋深与土层之中，并且需在水下施工，故也是桥梁建筑中施工比较困难的一部分。

支座是桥梁中在桥跨结构与桥墩或桥台的支承处所设置的传力装置，它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变位。

附属工程是在桥梁建筑工程中，除上述基本结构外，根据需要还常常修筑护岸、导流结构物和导航装置。

桥梁的附属设施有桥面铺装、排水防水系统、栏杆、伸缩缝、以及灯光照明等。

河流中的水位是变动的，在枯水季节的水位称为低水位，洪峰季节河流中的最高水位称为高水位。

桥梁结构中按规定的设计洪水频率计算所得的高水位称为设计洪水位。

在通航河流，满足正常通航净空要求的最高水位称为设计通航水位。

下面介绍一些与桥梁布置和结构有关的主要尺寸和术语名称：标准跨径，对于梁式桥或板式桥是指两相邻桥墩中线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径。

净跨径，对于梁式桥是指设计洪水位上相邻两个桥墩（桥台）之间的净距，用l0表示。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

总跨径，在单孔桥中即为桥梁的净跨径，在多孔桥中是指多孔桥梁中各孔净跨径的总和，以∑l0表示。

桥梁如何划分上中下附属结构桥梁上部包括有那些？桥梁中部包括有那些？下部有那些组成桥梁的三个主要组成部分是：上部结构，下部结构和附属结构。

上部结构由桥跨结构、支座系统组成。

桥跨结构或称桥孔结构，是桥梁中跨越桥孔的、支座以上的承重结构部分。

按受力图示不同，分为梁式、拱式、刚架和悬索等基本体系，并由这些基本体系构成各种组合体系。

它包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。

支座系统设置在桥梁上、下结构之间的传力和连接装置。

其作用是把上部结构的各种荷载传递到墩台上，并适应活载、温度变化、混凝土收缩和徐变等因素所产生的位移，使桥梁的实际受力情况符合结构计算图示。

一般分为固定支座和活动支座。

下部结构，由桥墩、桥台、墩台基础几部分组成。

桥墩、桥台是在河中或岸上支承两侧桥跨上部结构的建筑物。

桥台设在两端，桥墩则在两桥台之间，见下图。

而桥台除此之外，还要与路堤衔接，并防止其滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护和导流工程。

墩台基础保证桥梁墩台安全并将荷载传至地基的结构部分。

桥梁组成示意图附属构件，主要包括伸缩缝、灯光照明、桥面铺装、排水防水系统、栏杆(或防撞栏杆)等几部分。

________________________________________伸缩缝在桥跨上部结构之间，或桥跨上部结构与桥台端墙之间，设有缝隙保证结构在各种因素作用下的变位。

为使桥面上行驶顺直，无任何颠动，此间要设置伸缩缝构造。

特别是大桥或城市桥的伸缩缝，不但要结构牢固，外观光洁，而且需要经常扫除深入伸缩缝中的垃圾泥土，以保证它的功能作用。

灯光照明现代城市中标志式的大跨桥梁都装置了多变幻的灯光照明，增添了城市中光彩夺目的晚景。

桥面铺装或称行车道铺装，铺装的平整、耐磨性、不翘壳、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

排水防水系统应迅速排除桥面上积水，并使渗水可能降低至最小限度。

第一节桥梁的基本组成和分类
一、桥梁的基本组成
概括地说，桥梁由四个基本部分组成，即上部结构（superstructure）、下部结构（substructure）、支座（bearing）和附属设施（accessory）。

图1-1-1为一座公路桥梁的概貌，从图中可见，涉及一般桥梁工程的几个主要名词解释如下：
上部结构：是在线路中断时跨越障碍的主要承重结构，是桥梁支座以上（无铰拱起拱线或刚架主梁底线以上）跨越桥孔的总称；当跨越幅度越大时，上部结构的构造也就越复杂，施工难度也相应增加。

下部结构;包括桥墩（pier）、桥台（abutment）和基础（foundation）。

图1-1-1 梁式桥概貌
桥墩和桥台:是支承上部结构并将其传来的恒载和车辆等活载再传至基础的结构物。

通常设置在桥两端的称为桥台，设置在桥中间部分的称为桥墩。

桥台除了上述作用外，还与路堤相衔接，并抵御路堤土压力，防止路堤填土的坍落。

单孔桥只有两端的桥台，而没有中间桥墩。

桥墩和桥台底部的奠基部分，称为基础，基础承担了从桥墩和桥台传来的全部荷载，这些荷载包括竖向荷载以及地震力、船舶撞击墩身等引起的水平荷载，由于基础往往深埋于水下地基中，在桥梁施工中是难度较大的一个部分，也是确保桥梁安全的关键之一。

支座：是设在墩（台）顶，用于支承上部结构的传力装置，它不仅要传递很大的荷载，并且要保证上部结构按设计要求能产生一定的变位。

基本附属设施：包括桥面系（bridge decking）、伸缩缝（expansion joint）、桥梁与路堤衔接处的桥头搭板（transition slab at bridge head）和锥形护坡（conical slope）等。

桥梁类别划分依据以及范围桥梁主要由弓个部分组成：下部结构、上部结构和附属结构。

7、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一•般施工顺序是：重力式：桥台基础一一前、侧墙一一台帽一一支座垫石；轻型桥台：桩基一一承台一一台身一一台帽、耳背墙一一支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基一一桩系梁（若墩不高时可能没有）一一墩身一一墩系梁（若墩不高时可能没有）一一盖梁一一支座垫石；有承台情况下，桩基一一承台一一墩身盖梁支座垫石。

次上部结构根据施工方法不同而有差别：预制构件：（如存在体现转换，即先简支后变结构连续情况丿架设预制梁一一现浇墩顶连续段一一张拉负弯矩预应力索一一设置永久支座，拆除临时支座，完成体系转换一一横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）: 搭脚手架（根据施工工艺不同相应变化）一一绑扎钢筋笼一一现浇混凝土一一张拉预应力一一横隔板、湿接缝等艮附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续一一桥面铺装一一人行道板（若存在人行道）一一桥面排水一—护栏一一伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，7梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台：位于桥梁两端，与道路相接。

墩台：指桥墩和桥台。

台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同，。

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构. 1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种.桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽—-支座垫石；轻型桥台：桩基——承台-—台身-—台帽、耳背墙-—支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况(即无承台),其施工顺序一般为：桩基——桩系梁(若墩不高时可能没有)——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身-—盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：（如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索-—设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了.现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法)：搭脚手架（根据施工工艺不同相应变化）-—绑扎钢筋笼—-现浇混凝土——张拉预应力--横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续—-桥面铺装——人行道板（若存在人行道）——桥面排水-—护栏—-伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩,增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为:预制箱梁和现浇箱梁,等截面箱梁和变截面箱梁，小箱梁和箱梁等.桥台：位于桥梁两端，与道路相接.墩台：指桥墩和桥台。

台帽和墩帽:跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

桥梁的结构及分类涵洞L<8 L0<5 按行车道位置分为上承式桥、中承式桥、下承式桥。

按承重构件受力情况可分为梁桥、板桥、拱桥、钢结构桥、吊桥、组合体系桥（斜拉桥、悬索桥）。

按使用年限可分为永久性桥、半永久性桥、临时桥。

按材料类型分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥。

梁【bridge】指的是为道路跨越天然或人工障碍物而修建的建筑物。

1、桥梁一般讲由上部结构、下部结构和附属构造物组成，上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

2、桥梁的分类：按使用性分为公路桥、公铁两用桥、人行桥、机耕桥、过水桥等。

按跨径大小和多跨总长分为小桥、中桥、大桥、特大桥。

大桥L≥100 L0≥40中桥30<L<100 20≤L0<40小桥8≤L≤30 5<L0<20涵洞L<8 L0<5二、各类桥梁的基本特点:梁式桥包括简支板梁桥,悬臂梁桥,连续梁桥.其中简支板梁桥跨越能力最小,一般一跨在8-20m.连续梁桥国内最大跨径在200m以下,国外已达240m.拱桥在竖向荷载作用下,两端支承处产生竖向反力和水平推力,正是水平推力大大减小了跨中弯矩,使跨越能力增大.理论推算,混凝土拱极限跨度在500m左右,钢拱可达1200m.亦正是这个推力,修建拱桥时需要良好的地质条件.刚架桥有T形刚架桥和连续刚构桥,T形刚架桥主要缺点是桥面伸缩缝较多,不利于高速行车.连续刚构主梁连续无缝,行车平顺.施工时无体系转换.跨径我国最大已达270m(虎门大桥辅航道桥)缆索承重桥(斜拉桥和悬索桥) 是建造跨度非常大的桥梁最好的设计.道路或铁路桥面靠钢缆吊在半空，缆索悬挂在桥塔之间。

斜拉桥已建成的主跨可达890m,悬索桥可达1991m.组合体系桥有梁拱组合体系,如系杆拱,桁架拱,多跨拱梁结构等.梁刚架组合体系,如T形刚构桥等.桁梁式桥：有坚固的横梁，横梁的每一端都有支撑。

桥梁结构简介
上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。

通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。

下部结构包括桥墩、桥台、和基础桥梁下部结构与地基接触的部分称为基础上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

上部梁板：简支梁中可分箱梁和T梁，这里就不做概念区分了。

盖梁：梁板之下，桥墩之上，多用于承托预制的简支梁，部分现浇梁是不设置盖梁的。

桥墩：这个不用我说吧?桥墩跟墩桩要区分清楚。

系梁：桥墩之下，墩桩基之上，多用于连接桩基的。

桩基与桩基之间的那个就是系梁，部分系梁埋于土下。

部分桥墩桩基是不设系梁的。

墩桩：埋于土下，我们常用的有端承桩和摩擦桩。

桥台结构，一样从上往下说：桥台上部：搭板和枕梁，多用于连接路基，起过渡的作用。

台身：有台身、耳背墙、台帽，这个台身比较复杂。

承台，承接上面的力，更好的传递给台基础。

台桩基础：跟桥墩桩基础的性质差不多。

桩基是承台或墩柱以下下，用钻机钻的桩柱；
梁是一个统称，有箱梁、T梁、实心梁，空心板梁和一些异性梁。

盖梁一般用在简支梁桥中，在墩柱以上，梁板一下，连接墩柱，承担梁板的重力作用。

箱梁就是中间空的梁板，有横隔板在中间，桥台就是桥梁的两头位置的盖梁、耳背墙等结构。
