桥梁下部结构技术交底桥梁下部结构施工技术交底一、工程概况本次共有桥梁四座，分别如下：二、桥梁工程基础及下部构造施工技术要求1、钻孔灌注桩基础钻孔灌注桩施工工艺流程见“图5-1钻孔灌注桩施工工艺流程图”。
平整场地、整修道路：根据桩顶设计标高、自然地面高程平整场地，按钻孔平面布置修筑钻孔机械进出场道路。
为减轻钻孔桩施工对环境污染，避免对当地自然环境造成危害，泥浆池、沉淀池均用钢板焊成的大水箱充当。
钻碴排放在指定的弃碴场，废弃泥浆深坑掩埋，施工废水经处理达标后排放。
桩位复核：根据测定出来的桥墩中心线，定出孔位中心桩，放出护桩，经复核无误、监理工程师认可后，用表格形式交钻桩班组，保护现场桩位。
钻孔探岩：桩基精确放样后，在桩基施工场地上用工程地质钻机在桩中心处进行钻探，详细记录地质地层状况、有无溶洞、溶洞深度、高度、填充物类型，画图列表，为制定相应施工方案提供详实依据。
并对填充物进行土工试验，分析其物理力学特性，检测容重、含水量、孔隙率等，为注浆参数计算提供依据。
埋设护筒：根据测定的孔位中心桩，埋置护筒。
安装护筒时，按照孔位中心桩和护筒高度，将护筒固定，护筒外围夯填粘土，用细线拉十字，将孔位中心桩反映在护筒上。
泥浆制备：造浆用粘土选用水化快、造浆力强、粘度大的粘土，造浆时在钻孔内直接投放粘土，以钻锥冲击制成泥浆，调制的护壁泥及经过循环净化的泥浆性能指标满足“表5-1-1泥浆性能指标要求”。
表5-1-1泥浆性能指标要求泥浆循环系统布置根据现场地形及周围环境统筹安排，泥梁循环池设在4个墩或2个墩之间。
泥浆循环系统由沉淀池和泥浆池及流槽组成，沉淀池深2.0m，泥浆池深1.0～1.5m，池四周及流槽均用砖砌筑，流槽内侧用水泥砂浆抹平。
泥浆循环布置见“图5-2-1泥浆循环系统布置图”。
图5-1-1钻孔灌注桩施工工艺流程图泥浆制备：造浆用粘土选用水化快、造浆力强、粘度大的粘土，造浆时在钻孔内直接投放粘土，以钻锥冲击制成泥浆，调制的护壁泥及经过循环净化的泥浆性能指标满足“表5-1-1泥浆性能指标要求”。
桥梁下部结构施工安全技术交底一、基坑开挖基坑开挖时基坑边1m不得堆土堆料或停置机具，开挖深度超过2m时，必须在周边两道防护栏杆并挂设密目安全网防护，坑内必须设置上下坡道或安全梯。
深基坑施工时，须制定专项方案，指定专人负责基坑周围地面情况巡查，发现裂缝及塌陷情况及时分析处理。
人工配合机械挖土清理槽底作业时，严禁进入铲斗回转半径范围。
必须待挖掘机停止作业后，方准进入铲斗回转半径范围内清土。
机械操作人员必须持有上岗证，并应遵守相应“操作规程”。
二、钢筋绑扎墩身钢筋绑扎设计高空作业时，钢筋切断、冷弯、配料等工作应在地面进行，不准在高空操作；钢筋、型钢、管材等细长和多根物件必须捆扎牢靠，多点起吊；六级及以上强风区不准起吊；起吊钢筋骨架下方严禁站人，必须在骨架降到距模板1米以下才准靠近，就位支撑牢固后方可摘钩；不得将钢筋集中堆放在模板和脚手板上，也不得将工具、短钢筋等随意放在脚手板上，以免滑下伤人；雷雨时必须停止露天操作，防止雷击钢筋伤人。
三、脚手架搭设与拆除:当有六级及以上大风和雾、雨、雪天气时严禁进行脚手架搭设和拆除作业，雨、雪后上架作业应有防滑措施，并应扫除积雪；脚手架搭设人员必须是经《特种作业人员安全技术考核管理规则》考核合格的专业架子工，搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
脚手架搭设前应对脚手架的基础、脚手架的材质（含扣件、脚手板等）进行验收，符合设计要求后方可进行搭设；严禁将外径48mm 与51mm的钢管混合使用；一般脚手架基础不得有沉降；立杆垂直度允许偏差为100mm；双排脚手架横向水平杆外伸应控制在500mm；脚手架须配合施工进度搭设；主节点处扣件中心点距离小于等于150mm；同步立杆上两个相隔对接扣件的高差应小于等于500mm；立杆上的对接扣件至主节点距离小于等于立杆步距的三分之一；纵向水平杆上的对接扣件至主节点的距离小于等于立杆纵距的三分之一；扣件螺栓拧紧扭力矩在40～65N.m范围内。
桥梁下部结构施工技术交底桥梁下部结构施工技术交底是指在桥梁下部结构施工过程中，施工方对施工工艺、工程机械设备、施工方法、质量控制等方面进行详细交底。
本文将介绍桥梁下部结构施工技术交底的内容要点，以及施工过程中需要注意的事项。
一、桥梁下部结构施工技术交底内容要点：1.工程概况：对桥梁下部结构施工工程的地理位置、施工范围、线形、桥梁类型等进行详细说明。
2.施工组织设计：包括施工队伍组织、施工工区划分、办公区布置等，确保施工过程的顺利进行。
3.施工工艺：介绍桥梁下部结构施工的主要工艺流程，包括基础开挖、悬挑段施工、墩台施工等。
4.施工方法：对不同施工阶段采用的施工方法进行详细说明，包括施工机械的选择、施工顺序、工序交接等。
5.施工机械设备：对施工中使用的机械设备进行介绍，包括起重机械、挖掘机械、混凝土搅拌设备等。
6.安全技术措施：重点强调施工过程中的安全问题，包括施工人员安全教育、机械设备使用安全、现场防护等。
7.质量控制：介绍施工过程中的质量控制措施，包括材料验收、施工工艺要求、施工记录等。
8.工期计划：制定详细的施工工期计划，对工程进度进行控制。
9.合同条款：重点介绍施工合同中的关键条款，确保施工过程符合法律法规。
10.监理要求：对监理工作进行明确交代，包括监理日志、验收报告等。
二、桥梁下部结构施工技术交底注意事项：1.交底会议要组织好，确保与会人员理解施工技术要求，并能够提出问题和建议。
2.交底材料要准备充足，包括施工图纸、工艺文件、合同条款等。
3.交底内容要全面，尽可能详细地介绍施工技术要点，避免产生理解偏差。
4.交底过程中要留有足够的时间进行问题解答和讨论，确保施工过程的顺利进行。
5.交底记录要做好，将交底议事内容、问题解答、决策结果等进行详细记录。
6.交底后要进行跟踪检查，确保施工人员按照交底要求进行工作。
7.交底过程中要重视安全问题，使施工人员明确施工安全措施，做到安全第一8.交底后要及时制定施工方案和工程进度计划，确保施工能够按计划进行。

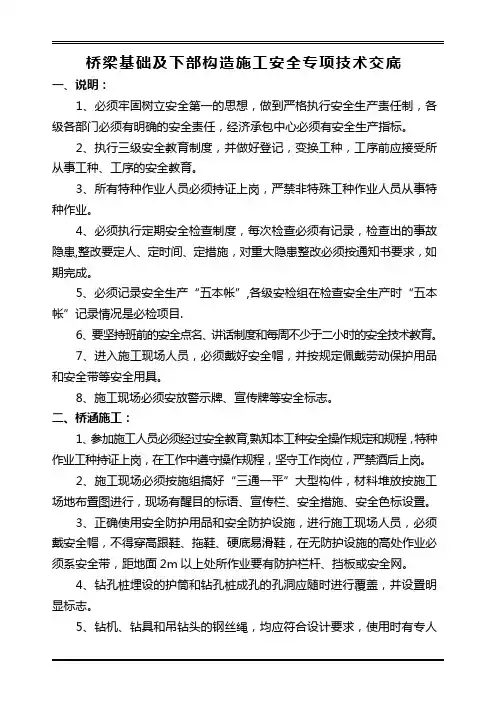

桥梁基础及下部构造施工安全专项技术交底一、说明：1、必须牢固树立安全第一的思想，做到严格执行安全生产责任制，各级各部门必须有明确的安全责任，经济承包中心必须有安全生产指标。
2、执行三级安全教育制度，并做好登记，变换工种，工序前应接受所从事工种、工序的安全教育。
3、所有特种作业人员必须持证上岗，严禁非特殊工种作业人员从事特种作业。
4、必须执行定期安全检查制度，每次检查必须有记录，检查出的事故隐患,整改要定人、定时间、定措施，对重大隐患整改必须按通知书要求，如期完成。
5、必须记录安全生产“五本帐”,各级安检组在检查安全生产时“五本帐”记录情况是必检项目.6、要坚持班前的安全点名、讲话制度和每周不少于二小时的安全技术教育。
7、进入施工现场人员，必须戴好安全帽，并按规定佩戴劳动保护用品和安全带等安全用具。
8、施工现场必须安放警示牌、宣传牌等安全标志。
二、桥涵施工：1、参加施工人员必须经过安全教育,熟知本工种安全操作规定和规程，特种作业工种持证上岗，在工作中遵守操作规程，坚守工作岗位，严禁酒后上岗。
2、施工现场必须按施组搞好“三通一平”大型构件，材料堆放按施工场地布置图进行，现场有醒目的标语、宣传栏、安全措施、安全色标设置。
3、正确使用安全防护用品和安全防护设施，进行施工现场人员，必须戴安全帽，不得穿高跟鞋、拖鞋、硬底易滑鞋，在无防护设施的高处作业必须系安全带，距地面2m以上处所作业要有防护栏杆、挡板或安全网。
4、钻孔桩埋设的护筒和钻孔桩成孔的孔洞应随时进行覆盖，并设置明显标志。
5、钻机、钻具和吊钻头的钢丝绳，均应符合设计要求，使用时有专人检查维修。
6、明挖基坑施工，基坑开挖时，应根据规定的基坑边坡开挖,严禁采用局部开挖深坑，以底层向四周掏土的办法施工，严禁递坡开挖，机械设备发生故障时不得挖土，雨天不得挖土，用吊斗出土时,应设有信号，专人指挥，土斗应拴溜绳，吊机扒杆和土斗下面严禁站人.7、机具材料、弃土等应堆放在基坑边坡四周安全距离以外,基坑顶面边坡以外的四周，应开挖排水沟，并保持畅通，基坑顶缘外有动载时，动载与顶缘的距离至少要留有1m宽护道,如地质及水文条件不好，适应加宽护道或采用加固措施。
桥梁下部构造技术交底及施工方案二级技术交底桥梁是连接两地的重要交通设施，其下部构造是承担桥梁重量并将荷载传导到桥墩或基础上的组成部分。
下面将详细介绍桥梁下部构造技术交底及施工方案。
一、技术交底1.桥梁下部构造的设计原则：按照经济、合理和安全的原则设计桥梁下部构造，确保其能够承受设计荷载并保持结构的稳定性。
2.下部构造的主要组成部分：下部构造包括桥墩、桥台、河床基础等。
桥墩用于承受上部结构的荷载，并将荷载传导到桥台或地基上，桥台连接桥墩，将荷载均匀传递到地基上，河床基础则用于承受河流水流荷载。
3.桥墩的构造要求：桥墩应按照设计要求进行施工，采用混凝土浇筑或钢筋混凝土浇筑。
桥墩的设计高度、形状和数量应满足承载力、稳定性和外形要求。
4.桥台的构造要求：桥台应具备良好的承载力和稳定性，采用钢筋混凝土浇筑。
桥台的宽度和高度应满足设计要求，并进行适当的荷载试验以验证其承载能力。
5.河床基础的施工要求：河床基础应满足抗冲刷和承载能力的要求。
施工时需要先进行河床清淤，然后通过浇筑石子、砂石和混凝土等材料形成稳定的基础。
二、施工方案1.施工准备工作：确定施工队伍、材料供应和设备调配，编制详细施工方案，安排好施工进度和质量控制计划。
2.桥墩施工：首先进行桥墩的地基处理，清理基础，填补坑洞，确保基础平整稳固。
然后进行桥墩的模板搭设和钢筋绑扎，定位精确，确保墩身垂直度。
最后进行混凝土浇筑，采用振捣等工艺保证混凝土的密实性和质量。
3.桥台施工：桥墩完成后，进行桥台的施工。
首先进行桥台的地基处理，清理基础并修补不平整的部分。
然后进行模板搭设和钢筋绑扎，确保桥台的形状和强度。
最后进行混凝土浇筑，采用振捣等工艺使混凝土紧密结实，确保桥台的承载能力。
4.河床基础施工：桥台完成后，进行河床基础的施工。
首先进行河床的清淤工作，将河床中的杂质清理干净，如有必要，可以进行石子和砂石的填充。
然后利用水泥进行浇筑，确保基础的稳定和承载能力。

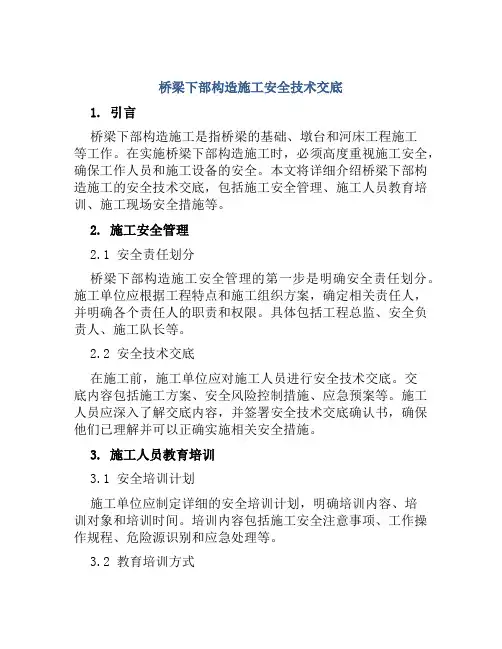

桥梁下部构造施工安全技术交底1. 引言桥梁下部构造施工是指桥梁的基础、墩台和河床工程施工等工作。
在实施桥梁下部构造施工时，必须高度重视施工安全，确保工作人员和施工设备的安全。
本文将详细介绍桥梁下部构造施工的安全技术交底，包括施工安全管理、施工人员教育培训、施工现场安全措施等。
2. 施工安全管理2.1 安全责任划分桥梁下部构造施工安全管理的第一步是明确安全责任划分。
施工单位应根据工程特点和施工组织方案，确定相关责任人，并明确各个责任人的职责和权限。
具体包括工程总监、安全负责人、施工队长等。
2.2 安全技术交底在施工前，施工单位应对施工人员进行安全技术交底。
交底内容包括施工方案、安全风险控制措施、应急预案等。
施工人员应深入了解交底内容，并签署安全技术交底确认书，确保他们已理解并可以正确实施相关安全措施。
3. 施工人员教育培训3.1 安全培训计划施工单位应制定详细的安全培训计划，明确培训内容、培训对象和培训时间。
培训内容包括施工安全注意事项、工作操作规程、危险源识别和应急处理等。
3.2 教育培训方式施工单位可以采用多种方式进行安全培训，包括现场培训、内部培训和外部培训。
现场培训可以通过演示、讲解和模拟练习等形式进行。
内部培训可以由经验丰富的工作人员进行。
外部培训可以邀请专业的安全培训机构进行。
4. 施工现场安全措施4.1 施工现场布置在桥梁下部构造施工现场，应对施工区域进行合理布置，确保施工现场的安全性。
施工单位应进行现场踏勘，评估施工区域的风险，并采取相应的措施，如设置合适的安全警示标识、划定禁止区域等。
4.2 施工人员个人防护施工人员在施工现场必须佩戴个人防护装备，包括安全帽、防护鞋、防尘口罩、耳塞等。
施工单位应定期检查和维护个人防护装备，并及时更换老化或损坏的装备。
4.3 施工设备安全施工单位应对施工设备进行检查和维护，并确保其安全可靠。
在使用施工设备时，应遵守操作规程，确保设备正常工作。
施工现场应设置专人负责设备的操作和维护，并及时处理设备故障。
桥梁下部结构施工技术交底1．明挖扩大基础对刚性扩大基础的施工，根据开挖深度、边坡土质、渗水情况及施工场地来决定开挖方式、施工方法.1）测量放线：用经纬仪测出墩、台基础纵、横中心线，根据地质情况确定边坡的放坡率，放出上口开挖边线桩。
2）为避免雨水冲坏坑壁，基坑顶四周应做好排水,截住地表水,基坑下口开挖的大小应满足基础施工的要求。
渗水的土质，基底平面尺寸可适当加宽50～100cm,便于设置排水沟和安装模板,其它情况可减小加宽尺寸。
3）开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽.挖基土应外运或远离坑边缘卸土,以免塌方和影响施工。
4)挖到或接近设计标高时,进行基底承载力检测，如不满足设计要求，及时上报监理工程师采取措施进行处理.5）基底如有渗水,采用集水坑排水方法，低于基坑底面50～100cm,以降低地下水位保持基底无水。
6）基坑开挖连续施工,开挖至接近基坑底面时，预留10cm，待验槽前人工一次清除至设计高程,以保证基坑底面坚实。
7）基础混凝土浇注①先浇注10cm左右的混凝土垫层以便在其上支立模板、绑扎钢筋，混凝土垫层也有利于施工排水。
②基础施工时，应加强排水，保持在无水的条件下进行基础钢筋绑扎、模板安装.③基础混凝土浇注前,干土基要洒水湿润，湿土基要铺以碎石垫层或水泥砂浆层，石质地基要清除松散粒料，才可浇注基础混凝土。
④混凝土在拌和站集中拌和，混凝土罐车运送，通过溜槽，传送到模内。
混凝土浇注应连续进行，当必须间歇时，应在前层混凝土初凝之前将下层混凝土浇注完毕.8）混凝土养生和拆模混凝土浇注后要及时进行养生，体积较大,气温较高时要尤其注意，防止混凝土开裂。
混凝土强度达到拆模要求后再进行拆模.9）基坑及时回填,回填前拍照，采用监理工程师批准的合格材料分层夯实回填。
2．系梁系梁施工开挖基坑时，基坑顶四周应做好排水,截住地表水，基坑下口开挖的大小应满足基础施工的要求。
基坑开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。
