caxa基本绘图工具

基本操作1命令的执行CAXA电子图板在执行命令的操作方法上，为用户设置了鼠标选择和键盘输入两种并行的输入方式，两种输入方式的并行存在，为不同程度的用户提供了操作上的方便。

鼠标选择方式主要适合于初学者或是已经习惯于使用鼠标的用户。

所谓鼠标选择就是根据屏幕显示出来的状态或提示，用鼠标光标去单击所需的菜单或者工具栏按钮。

菜单或者工具栏按钮的名称与其功能相一致。

选中了菜单或者工具栏按钮就意味着执行了与其对应的键盘命令。

由于菜单或者工具栏选择直观、方便，减少了背记命令的时间。

因此，很适合初学者采用。

2键盘输入方式是由键盘直接键入命令或数据。

它适合于习惯键盘操作的用户。

键盘输入要求操作者熟悉了解软件的各条命令以及它们相应的功能，否则将给输入带来困难，实践证明，键盘输入方式比菜单选择输入效率更高。

希望初学者能尽快掌握和熟悉它。

在操作提示为【命令】时，使用鼠标右键和键盘回车键可以重复执行上一条命令，命令结束后会自动退出该命令。

点的输入点是最基本的图形元素，点的输入是各种绘图操作的基础。

因此，各种绘图软件都非常重视点的输入方式的设计。

力求简单、迅速、准确。

CAXA电子图板也不例外，除了提供常用的键盘输入和鼠标点取输入方式外，还设置了若干种捕捉方式。

例如：智能点的捕捉、工具点的捕捉等。

（1）由键盘输入点的坐标点在屏幕上的坐标有绝对坐标和相对坐标两种方式。

它们在输入方法上是完全不同的，初学者必须正确地掌握它们。

绝对坐标的输入方法很简单，可直接通过键盘输入X、Y坐标，但X、Y坐标值之间必须用逗号隔开。

例如：30，40，20，10等等。

相对坐标是指相对系统当前点的坐标，与坐标系原点无关。

输入时，为了区分不同性质的坐标，CAXA电子图板对相对坐标的输入作了如下规定：输入相对坐标时必须在第一个数值前面加上一个符号@，以表示相对。

例如：输入@60，84，它表示相对参考点来说，输入了一个X坐标为60，Y坐标为84的点。

另外，相对坐标也可以用极坐标的方式表示。

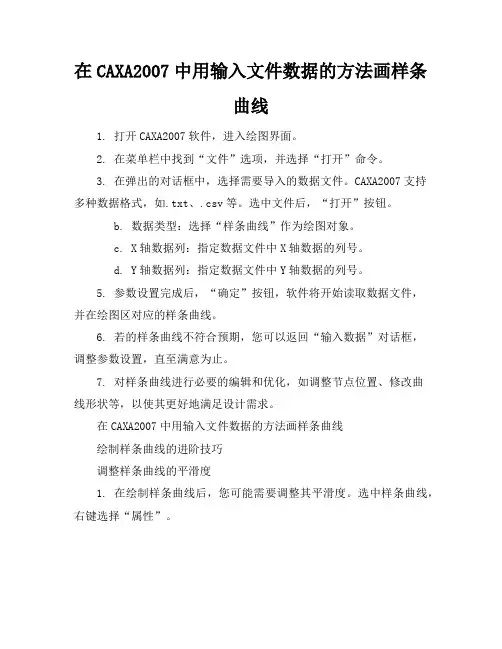

在CAXA2007中用输入文件数据的方法画样条曲线1. 打开CAXA2007软件，进入绘图界面。

2. 在菜单栏中找到“文件”选项，并选择“打开”命令。

3. 在弹出的对话框中，选择需要导入的数据文件。

CAXA2007支持多种数据格式，如.txt、.csv等。

选中文件后，“打开”按钮。

b. 数据类型：选择“样条曲线”作为绘图对象。

c. X轴数据列：指定数据文件中X轴数据的列号。

d. Y轴数据列：指定数据文件中Y轴数据的列号。

5. 参数设置完成后，“确定”按钮，软件将开始读取数据文件，并在绘图区对应的样条曲线。

6. 若的样条曲线不符合预期，您可以返回“输入数据”对话框，调整参数设置，直至满意为止。

7. 对样条曲线进行必要的编辑和优化，如调整节点位置、修改曲线形状等，以使其更好地满足设计需求。

在CAXA2007中用输入文件数据的方法画样条曲线绘制样条曲线的进阶技巧调整样条曲线的平滑度1. 在绘制样条曲线后，您可能需要调整其平滑度。

选中样条曲线，右键选择“属性”。

2. 在弹出的“样条曲线属性”对话框中，您会看到一个“平滑度”选项。

通过滑动滑块或直接输入数值，您可以调整样条曲线的平滑程度。

3. 调整完毕后，“确定”应用更改。

您会看到样条曲线立即根据新的平滑度参数进行了调整。

处理大数据文件1. 当您处理包含大量数据点的文件时，软件的响应速度可能会受到影响。

为了提高效率，您可以在“输入数据”对话框中勾选“简化数据”选项。

2. 设置适当的简化参数，如“最大偏差”或“数据点数量”，以减少数据点的同时保持曲线的基本形状。

3. 这样，您可以在保持曲线精度和细节的同时，提高绘图速度。

使用脚本自动化绘图1. 如果您需要频繁地导入和绘制样条曲线，可以考虑使用CAXA2007的脚本功能来自动化这一过程。

2. 编写一个简单的脚本，它可以读取特定格式的数据文件，并自动设置样条曲线的参数。

3. 将脚本保存并在需要时运行，这样可以大大减少重复操作的时间。

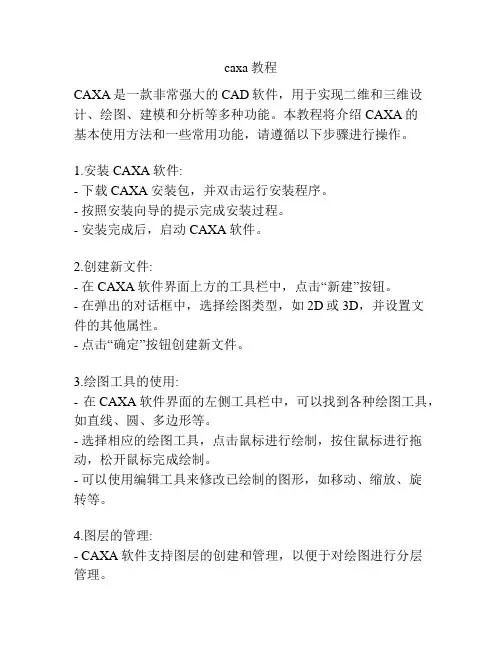

caxa教程CAXA是一款非常强大的CAD软件，用于实现二维和三维设计、绘图、建模和分析等多种功能。

本教程将介绍CAXA的基本使用方法和一些常用功能，请遵循以下步骤进行操作。

1.安装CAXA软件:- 下载CAXA安装包，并双击运行安装程序。

- 按照安装向导的提示完成安装过程。

- 安装完成后，启动CAXA软件。

2.创建新文件:- 在CAXA软件界面上方的工具栏中，点击“新建”按钮。

- 在弹出的对话框中，选择绘图类型，如2D或3D，并设置文件的其他属性。

- 点击“确定”按钮创建新文件。

3.绘图工具的使用:- 在CAXA软件界面的左侧工具栏中，可以找到各种绘图工具，如直线、圆、多边形等。

- 选择相应的绘图工具，点击鼠标进行绘制，按住鼠标进行拖动，松开鼠标完成绘制。

- 可以使用编辑工具来修改已绘制的图形，如移动、缩放、旋转等。

4.图层的管理:- CAXA软件支持图层的创建和管理，以便于对绘图进行分层管理。

- 在CAXA软件界面的右侧面板中，找到“图层管理器”。

- 点击“新建图层”按钮创建一个新的图层，设置图层的名称和属性。

- 可以通过选择不同的图层来对其上的图形进行操作和编辑。

5.添加标注和文字:- 在CAXA软件界面上方的工具栏中，找到“文字”工具。

- 点击“文字”工具，在绘图区域内点击鼠标，输入需要添加的文字内容。

- 可以选择文字的字体、大小和样式，并进行对齐和排列等设置。

6.保存和导出文件:- 点击CAXA软件界面上方的工具栏中的“保存”按钮，保存当前文件。

- 可以选择文件的保存格式和保存位置，点击“确定”按钮完成保存。

- 若要导出文件为其他格式，如DXF或DWG，可以选择“文件”菜单中的“导出”选项，并选择相应的导出格式和路径。

以上就是CAXA的基本使用方法和一些常用功能，希望本教程能对您有所帮助。

如果您还有其他问题，可以参考CAXA 官方文档或寻求专业人士的帮助。

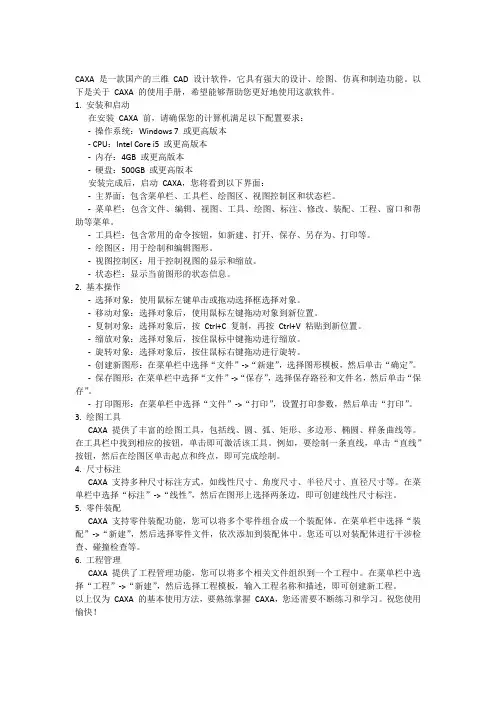

CAXA 是一款国产的三维CAD 设计软件，它具有强大的设计、绘图、仿真和制造功能。

以下是关于CAXA 的使用手册，希望能够帮助您更好地使用这款软件。

1. 安装和启动在安装CAXA 前，请确保您的计算机满足以下配置要求：-操作系统：Windows 7 或更高版本- CPU：Intel Core i5 或更高版本-内存：4GB 或更高版本-硬盘：500GB 或更高版本安装完成后，启动CAXA，您将看到以下界面：-主界面：包含菜单栏、工具栏、绘图区、视图控制区和状态栏。

-菜单栏：包含文件、编辑、视图、工具、绘图、标注、修改、装配、工程、窗口和帮助等菜单。

-工具栏：包含常用的命令按钮，如新建、打开、保存、另存为、打印等。

-绘图区：用于绘制和编辑图形。

-视图控制区：用于控制视图的显示和缩放。

-状态栏：显示当前图形的状态信息。

2. 基本操作-选择对象：使用鼠标左键单击或拖动选择框选择对象。

-移动对象：选择对象后，使用鼠标左键拖动对象到新位置。

-复制对象：选择对象后，按Ctrl+C 复制，再按Ctrl+V 粘贴到新位置。

-缩放对象：选择对象后，按住鼠标中键拖动进行缩放。

-旋转对象：选择对象后，按住鼠标右键拖动进行旋转。

-创建新图形：在菜单栏中选择“文件”->“新建”，选择图形模板，然后单击“确定”。

-保存图形：在菜单栏中选择“文件”->“保存”，选择保存路径和文件名，然后单击“保存”。

-打印图形：在菜单栏中选择“文件”->“打印”，设置打印参数，然后单击“打印”。

3. 绘图工具CAXA 提供了丰富的绘图工具，包括线、圆、弧、矩形、多边形、椭圆、样条曲线等。

在工具栏中找到相应的按钮，单击即可激活该工具。

例如，要绘制一条直线，单击“直线”按钮，然后在绘图区单击起点和终点，即可完成绘制。

4. 尺寸标注CAXA 支持多种尺寸标注方式，如线性尺寸、角度尺寸、半径尺寸、直径尺寸等。

在菜单栏中选择“标注”->“线性”，然后在图形上选择两条边，即可创建线性尺寸标注。

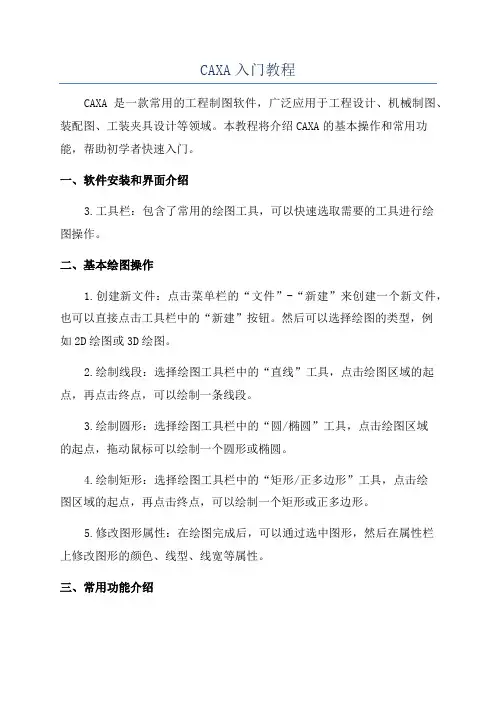

CAXA入门教程CAXA是一款常用的工程制图软件，广泛应用于工程设计、机械制图、装配图、工装夹具设计等领域。

本教程将介绍CAXA的基本操作和常用功能，帮助初学者快速入门。

一、软件安装和界面介绍3.工具栏：包含了常用的绘图工具，可以快速选取需要的工具进行绘图操作。

二、基本绘图操作1.创建新文件：点击菜单栏的“文件”-“新建”来创建一个新文件，也可以直接点击工具栏中的“新建”按钮。

然后可以选择绘图的类型，例如2D绘图或3D绘图。

2.绘制线段：选择绘图工具栏中的“直线”工具，点击绘图区域的起点，再点击终点，可以绘制一条线段。

3.绘制圆形：选择绘图工具栏中的“圆/椭圆”工具，点击绘图区域的起点，拖动鼠标可以绘制一个圆形或椭圆。

4.绘制矩形：选择绘图工具栏中的“矩形/正多边形”工具，点击绘图区域的起点，再点击终点，可以绘制一个矩形或正多边形。

5.修改图形属性：在绘图完成后，可以通过选中图形，然后在属性栏上修改图形的颜色、线型、线宽等属性。

三、常用功能介绍2.尺寸标注：选择绘图工具栏中的“尺寸标注”工具，点击需要标注的线段或图形后，系统会自动添加尺寸标注。

可以通过属性栏修改尺寸标注的样式、位置等属性。

3.填充图形：选择绘图工具栏中的“填充”工具，然后点击需要填充的图形。

在画图时，可以选择当前使用的填充颜色、填充图案等。

5.图纸设置：点击菜单栏的“图纸设置”，可以设置图纸的大小、边距等参数。

也可以通过“打印设置”来设置打印机的参数，然后通过“打印预览”来预览和调整打印效果。

四、常见问题和解决方法1.如何快速选取工具栏上的工具？可以按下工具栏上对应工具的快捷键来快速选取，也可以将工具栏拖动到更靠近绘图区域的位置，减少鼠标移动的距离。

以上是CAXA的基本操作和常用功能的简要介绍，希望能帮助到初学者快速入门。

同时，CAXA还有很多高级功能和操作，需要进一步学习和探索。

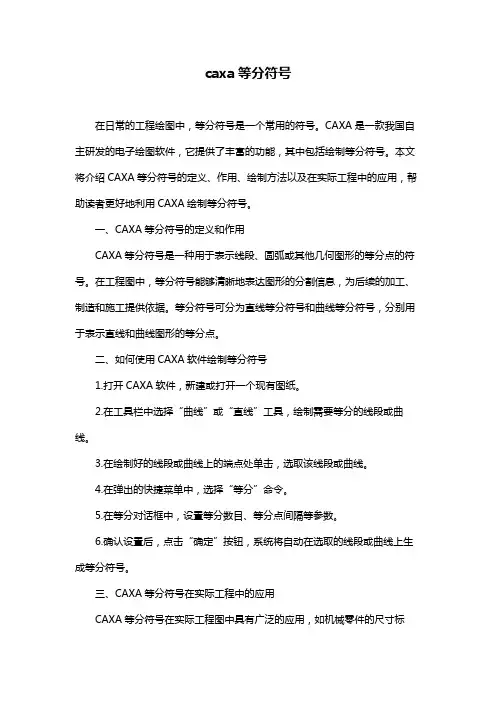

caxa等分符号在日常的工程绘图中，等分符号是一个常用的符号。

CAXA是一款我国自主研发的电子绘图软件，它提供了丰富的功能，其中包括绘制等分符号。

本文将介绍CAXA等分符号的定义、作用、绘制方法以及在实际工程中的应用，帮助读者更好地利用CAXA绘制等分符号。

一、CAXA等分符号的定义和作用CAXA等分符号是一种用于表示线段、圆弧或其他几何图形的等分点的符号。

在工程图中，等分符号能够清晰地表达图形的分割信息，为后续的加工、制造和施工提供依据。

等分符号可分为直线等分符号和曲线等分符号，分别用于表示直线和曲线图形的等分点。

二、如何使用CAXA软件绘制等分符号1.打开CAXA软件，新建或打开一个现有图纸。

2.在工具栏中选择“曲线”或“直线”工具，绘制需要等分的线段或曲线。

3.在绘制好的线段或曲线上的端点处单击，选取该线段或曲线。

4.在弹出的快捷菜单中，选择“等分”命令。

5.在等分对话框中，设置等分数目、等分点间隔等参数。

6.确认设置后，点击“确定”按钮，系统将自动在选取的线段或曲线上生成等分符号。

三、CAXA等分符号在实际工程中的应用CAXA等分符号在实际工程图中具有广泛的应用，如机械零件的尺寸标注、建筑施工图、电气原理图等。

通过使用等分符号，可以使工程图纸更加清晰、准确，降低施工和制造过程中的误差。

四、注意事项和技巧1.在绘制等分符号时，尽量选择较明显的线段或曲线，以便于观察和识别。

2.等分点间隔可根据实际需求进行调整，间隔过大或过小都可能导致图纸不易阅读。

3.若需取消已绘制的等分符号，可在选取线段或曲线后，按下Delete键进行删除。

4.在绘制复杂图形时，可先绘制基本图形，再使用等分符号进行细化。

通过以上介绍，相信大家对CAXA等分符号有了更深入的了解。

CAXA操作说明
CAXA是一款常用的CAD/CAM软件，广泛应用于机械设计、模具设计、电气电子设计等行业。

其功能强大，操作简便，下面将为大家介绍CAXA
的基本操作步骤。

1.界面介绍
2.新建文件
点击“文件”菜单，选择“新建”，可以新建一个空白文档。

也可以
通过“打开”菜单打开已有的文件。

3.绘图操作
在绘图区域中，可以使用各种绘图工具进行绘图操作。

常用的绘图工
具包括：直线工具、多段线工具、圆弧工具、圆工具、椭圆工具、矩形工
具等。

选择相应的绘图工具后，在绘图区域中点击或拖动鼠标进行绘图。

5.修改操作
7.图层管理
CAXA中可以使用图层来组织和管理图形。

可以通过右侧的图层管理
器来管理图层。

可以创建、删除、重命名图层，设置图层的可见性和打印
属性等。

使用图层可以方便地控制图形的显示和隐藏，提高绘图效率。

8.导出和打印
在绘图完成后，可以将图形导出为常见的文件格式，如DXF、DWG等，以便与其他软件进行交互。

可以通过“文件”菜单中的“导出”选项来导
出图形文件。

另外，也可以使用CAXA的打印功能将图形输出为纸质版。

9.学习资源和帮助
对于初学者来说，可以参考CAXA的帮助文档和在线教程，了解软件的功能和操作方法。

此外，还可以参加CAXA培训课程，提高软件的应用水平。

同时，CAXA官方网站和论坛也是获取技术支持和交流经验的好地方。

caxa初学入门方法CAXA初学入门方法CAXA是一款广泛应用于机械设计和制图的计算机辅助设计软件，它具备强大的功能和丰富的工具，可以帮助用户高效地完成各种设计任务。

对于初学者而言，掌握CAXA的基本操作和使用方法是非常重要的。

本文将介绍一些CAXA初学入门的方法，帮助读者快速上手并有效地运用该软件。

一、了解CAXA的基本概念和界面在开始学习CAXA之前，首先需要了解一些基本概念和界面。

CAXA的主要界面包括绘图区、菜单栏、工具栏和属性栏等。

绘图区是用户进行绘图和编辑的主要区域，菜单栏提供了各种功能选项，工具栏上则放置了常用的工具按钮，属性栏用于设置图形的属性参数。

通过熟悉这些界面元素，可以更好地进行后续的操作。

二、学习基本绘图命令和工具CAXA提供了丰富的绘图命令和工具，初学者可以从学习一些基本的绘图命令开始。

例如，直线命令可以用于绘制直线段，圆弧命令可以绘制圆弧，多段线命令可以绘制由多个线段组成的复杂图形等。

此外，还可以学习一些修改命令和工具，如移动、复制、旋转、镜像等，用于对已绘制的图形进行编辑和修改。

三、掌握图层的使用图层是CAXA中非常重要的概念，它可以将不同类型的图形元素分组管理，方便后续的编辑和控制。

通过使用图层，可以将图形按照不同的功能或属性进行分类，如将尺寸标注放在一个图层，注释文字放在另一个图层等。

掌握图层的使用方法，可以使绘图工作更加有序和高效。

四、学习尺寸标注和注释在机械设计和制图中，尺寸标注和注释是必不可少的环节。

CAXA 提供了丰富的标注和注释工具，可以方便地在绘图中添加尺寸标注和文字说明。

学习如何正确使用这些工具，可以使绘图结果更加准确和清晰。

五、掌握图形编辑和变换技巧在绘图过程中，经常需要对已绘制的图形进行编辑和变换。

CAXA 提供了多种编辑和变换命令，如拉伸、倒角、填充等，可以帮助用户快速完成各种操作。

学习这些命令的使用方法，可以提高绘图的效率和质量。

六、了解CAXA的高级功能和应用除了基本的绘图命令和工具，CAXA还提供了许多高级功能和应用，如三维建模、装配设计、有限元分析等。

caxa虚线间距caxa虚线间距是指在caxa软件中绘制虚线时，虚线之间的距离。

在caxa软件中，绘制虚线时可以通过调整间距来控制虚线的稀密程度，以满足不同绘图需求。

虚线在绘图中常用于表示边界、分隔线或辅助线等。

通过调整虚线间距，可以控制虚线的密度和清晰度，从而使绘图更加准确和美观。

在caxa软件中，调整虚线间距的方法如下：1. 打开caxa软件，并选择绘图工具栏中的虚线绘制工具。

2. 在绘图界面上选择绘制虚线的起点和终点。

3. 在绘制虚线时，按下鼠标右键，弹出菜单中选择“虚线属性”。

4. 在虚线属性对话框中，可以看到虚线间距的选项。

通过调整间距值，可以改变虚线之间的距离。

5. 调整完成后，点击确定按钮，即可应用新的虚线间距。

调整虚线间距的方法简单易行，在绘图过程中可以根据具体需要进行灵活调整。

通过合理设置虚线间距，可以使绘图结果更加符合实际要求。

虚线间距的设置对绘图结果具有重要影响。

如果虚线间距过大，虚线之间的距离将过宽，可能导致绘图结果不够清晰；如果虚线间距过小，虚线之间的距离将过窄，可能使得绘图过于密集，影响观感。

在实际绘图中，可以根据绘图的具体要求和实际情况来选择合适的虚线间距。

如果需要绘制边界线，可以选择较小的虚线间距，使边界线更加清晰明确；如果需要绘制辅助线，可以选择较大的虚线间距，使辅助线更加明显。

除了虚线间距，caxa软件还提供了其他绘图属性的调整选项，如虚线类型、虚线颜色等。

通过合理设置这些属性，可以满足不同绘图需求，使绘图结果更加精确和美观。

caxa虚线间距是绘图中的重要概念，通过调整虚线间距可以控制虚线的稀密程度，从而满足不同绘图需求。

在绘图过程中，合理设置虚线间距可以使绘图结果更加准确、清晰和美观。

caxa拾取曲线方式
CAXA是一款广泛应用于CAD、CAM、CAE等领域的软件，其中拾
取曲线是其重要的功能之一。

本文将介绍CAXA拾取曲线的常用方式
及其操作方法。

1. 直接拾取
直接拾取是CAXA中最常用的拾取方式之一，它可用于选择一个
或多个曲线，其操作方法如下：
(1) 在CAXA的主界面中，选择“绘图”功能并打开绘图界面。

(2) 选择“拾取”工具栏，点击“直接拾取”按钮。

(3) 将鼠标指针移动到要选择的曲线上，单击鼠标左键即可选择该曲线。

2. 矩形拾取
矩形拾取可用于选择一组在同一区域内的曲线。

其操作方法如下：
(1) 在CAXA的主界面中，选择“绘图”功能并打开绘图界面。

(2) 选择“拾取”工具栏，点击“矩形拾取”按钮。

(3) 在绘图界面上按住鼠标左键不放，拖动鼠标创建一个矩形区域，该区域内的所有曲线将被选择。

3. 多边形拾取
多边形拾取可用于选择一组不规则的曲线。

其操作方法如下：
(1) 在CAXA的主界面中，选择“绘图”功能并打开绘图界面。

(2) 选择“拾取”工具栏，点击“多边形拾取”按钮。

(3) 在绘图界面上单击鼠标左键创建一个多边形的顶点，再单击
鼠标右键结束多边形的创建，该多边形内的所有曲线将被选择。

总之，CAXA的拾取曲线功能可以方便地选择需要编辑或操作的曲线，可根据需要选择合适的拾取方式。
