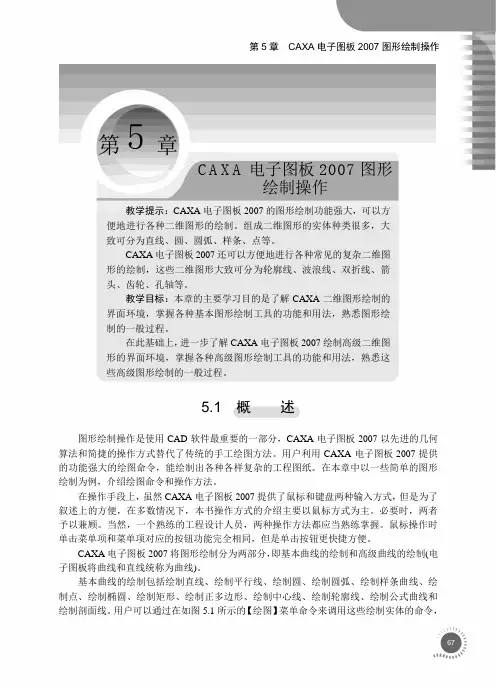

5第章C A X A电子图板2007图形绘制操作教学提示：CAXA电子图板2007的图形绘制功能强大，可以方便地进行各种二维图形的绘制。
组成二维图形的实体种类很多，大致可分为直线、圆、圆弧、样条、点等。
CAXA电子图板2007还可以方便地进行各种常见的复杂二维图形的绘制，这些二维图形大致可分为轮廓线、波浪线、双折线、箭头、齿轮、孔轴等。
教学目标：本章的主要学习目的是了解CAXA二维图形绘制的界面环境，掌握各种基本图形绘制工具的功能和用法，熟悉图形绘制的一般过程。
在此基础上，进一步了解CAXA电子图板2007绘制高级二维图形的界面环境，掌握各种高级图形绘制工具的功能和用法，熟悉这些高级图形绘制的一般过程。
5.1 概述图形绘制操作是使用CAD软件最重要的一部分，CAXA电子图板2007以先进的几何算法和简捷的操作方式替代了传统的手工绘图方法。
用户利用CAXA电子图板2007提供的功能强大的绘图命令，能绘制出各种各样复杂的工程图纸。
在本章中以一些简单的图形绘制为例，介绍绘图命令和操作方法。
在操作手段上，虽然CAXA电子图板2007提供了鼠标和键盘两种输入方式，但是为了叙述上的方便，在多数情况下，本书操作方式的介绍主要以鼠标方式为主。
必要时，两者予以兼顾。
当然，一个熟练的工程设计人员，两种操作方法都应当熟练掌握。
鼠标操作时单击菜单项和菜单项对应的按钮功能完全相同，但是单击按钮更快捷方便。
CAXA电子图板2007将图形绘制分为两部分，即基本曲线的绘制和高级曲线的绘制(电子图板将曲线和直线统称为曲线)。
基本曲线的绘制包括绘制直线、绘制平行线、绘制圆、绘制圆弧、绘制样条曲线、绘制点、绘制椭圆、绘制矩形、绘制正多边形、绘制中心线、绘制轮廓线、绘制公式曲线和绘制剖面线。
用户可以通过在如图5.1所示的【绘图】菜单命令来调用这些绘制实体的命令，也可以在如图5.2所示的【绘图工具】工具栏(基本曲线工具栏)中调用这些绘制实体的命令。
第一章AUTOCAD基础知识一、AutoCAD的启动和退出（上机演示并讲解）二、AutoCAD的工作界面（上机演示并讲解）三、保存图形文件（上机演示并讲解）四、上机基本操作（学生上机练习）（一）启动AutoCAD 2004并且新建一个图形文件。
（二）加载工具栏五、有关重要术语及概念查看更多资料请到：中国机械加工网1、世界坐标系：在AUTOCAD中，是使用笛卡儿坐标系来确定“点”的位置的，通常情况下，其坐标原点是位于图纸左下角的，X轴为水平轴，其方向是向右的；Y轴为垂直轴，其方向是向上的；Z轴方向垂直于XOY平面，指向用户绘图者为正向，这样定义的坐标系称为世界坐标系，简称为WCS。
其英文全称为：World coordinate system。
2、用户坐标系：用户在WCS下定义的相对于它的不同的坐标系称为用户坐标系，简称为UCS。
其英文全称为：User coordinate system。
3、绝对直角坐标：既通常所说的笛卡儿坐标系，其坐标原点在图纸左下角，在WCS系统下，其用（X，Y，Z）表示。
在XOY平面上，因Z=0，通常可直接写为（X，Y）。
4、绝对极坐标：在WCS下，为确定某一点的位置，用该点相对于原点的距离L和原点与该点的连线与X轴正方向的夹角φ来表示。
写为（L<φ）。
5、相对直角坐标：是指相对于前一点的坐标，既相对于前一点在X方向及Y方向的位移，其表示方式是在绝对直角坐标的前面加@这个符号，写为（@x,y）。
6、相对极坐标：是指相对于前一点的坐标，既相对于前一点的距离L和两点的连线与X 轴的夹角φ确定，其表示方式是在绝对极坐标的前面加@这个符号，写为（@L<φ）。
查看更多资料请到：中国机械加工网●上机练习（完成右图）第二章基本绘图一、绘制直线二、绘制圆三、绘制矩形四、偏移五、取消和删除●上机练习（完成右图）第三章绘图环境的设置一、设置图纸大小和单位1、图纸幅面2、设置绘图单位：图形单位对话框3、设置绘图区大小查看更多资料请到：中国机械加工网二、图层、线型和颜色1、为什么引入图层：方便管理不同类型、不同概念的图形对象1）图层相当于没有厚度的透明胶片2）一般情况下，一张完整的图样是由多个图层完全叠加在一起组成的3）任何图形对象均是绘制在图层上的2、图层的特性：1）用户可以在一幅图中使用任意数量的图层。
学无止境目录第一章电子图版概述 (1)第二章绘图风格设定 (2)第三章绘图功能介绍 (3)第四章图幅模板定制 (3)第五章二维数据接口 (4)第六章接收三维模型 (6)第七章个人管理工具 (7)CAXA 电子图板在国内有15万家正版用户，已得到了大面积的推广应用，被现在工程师广泛采用的二维绘图软件，可以作为绘图和设计的平台。
以完全中文的Windows 人机界面，提供了一套简单、易学的绘图工具，符合工程师设计习惯，而且功能强大、兼容AUTOCAD ，是工程师绘图首选正版软件。
能辅助您的企业快速的完成各种复杂工程图纸的设计。
软件功能在尽量向AUTOCAD 的设计习惯靠近同时，也要充分发挥电子图板软件本身的优势。
培训目的：基本概念的掌握和主要功能的灵活运用，可以使学员初步掌握各种绘图命令、图纸转换、打印及其排版、个人文件管理等，完成实际工作中遇到的整个图纸设计流程，体会电子图版的快捷、高效率。
基本知识：设计界面配置；系统参数设置；绘图风格模板设定；快捷键定义；视图缩放；绘图命令；图形修改；智能标注；图库、文字库及构件库的使用；图幅设定及企业标题栏、明细表头的模板定制；插入OLE 对象；三视图导航；用户坐标系设置；捕捉点设置；物理特性查询；拾取过滤设置；文件检索；数据接口；打印排版以及打印输出；浏览三维模型；接收三维视图；个人文件管理；自动生成装配树；分类BOM 表；装配BOM 表；分类文件夹的建立及文件的调用；图纸版本控制。
第1章电子图板概述CAXA 电子图板经过不断地更新和调整，逐步形成“多快好省，兼容AutoCAD”，它。
秉承WINDOWS 风格、全中文界面、图标式操作。
电子图板软件包括四大功能模块：绘图（使用基本绘图命令和调用图库完成）、数据转换接口、打印（基本打印和排版打印）、图纸管理。
设计界面 （用立即菜单交互式代替逐级查找问答式—直观快捷ALT+数字）下拉菜单工具条绘图环境立即菜单 状态栏使用习惯的调整：2D 、3D 鼠标的使用习惯（包括右键的功能）（空格键—工具点菜单，拾取元素菜单）；数据输入(捕捉、鼠标选择和键盘输入)；快捷键的定义使用；查询功能；（图形编辑功能）；（对象的相互的链接和嵌入OLE ）。
