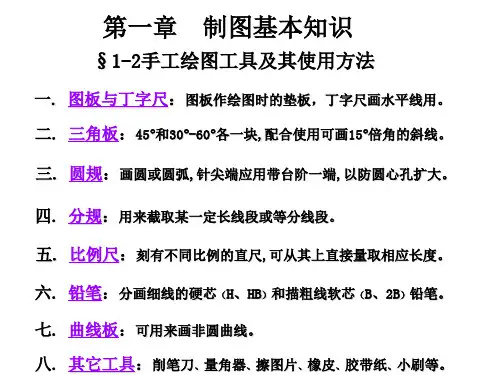

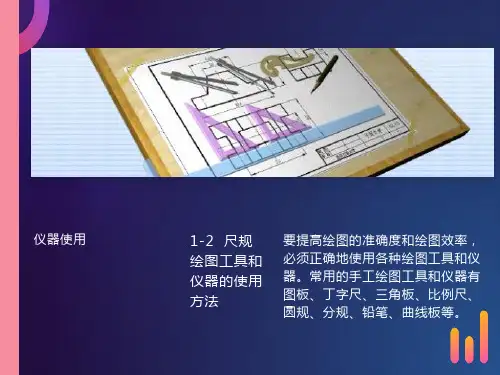

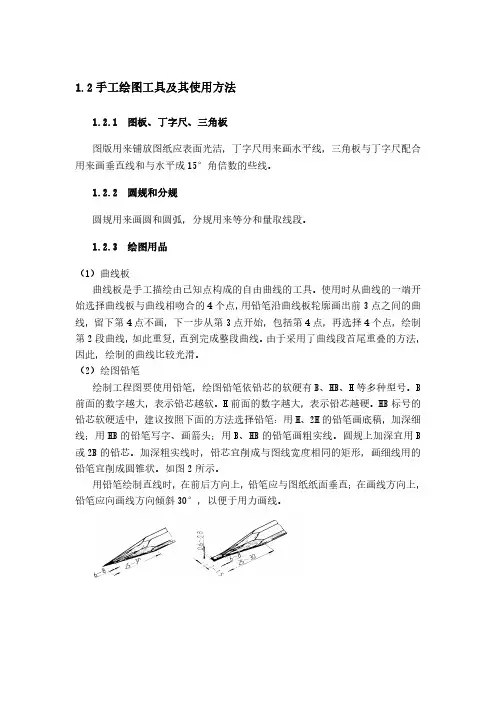

绘图工具及其使用方法技能目标掌握绘图工具的性能和正确的使用方法一、图板图板是用质地较软的木制成，板面通常采用表向平坦光滑的胶合板，板的四周（或左右两边）镶有平直的硬木边框。

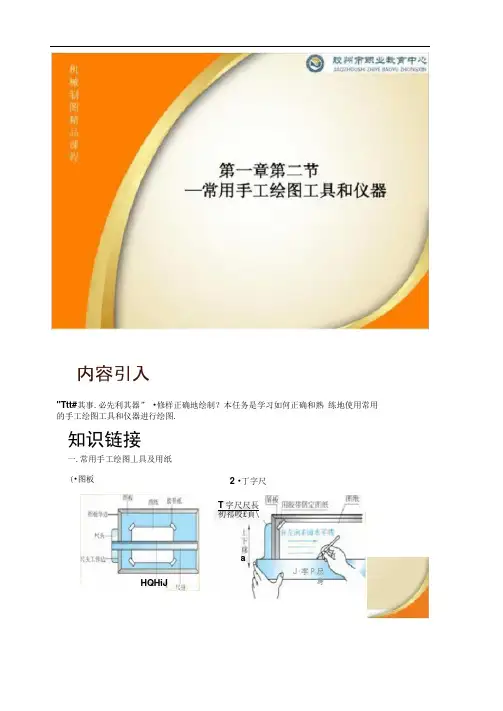

图1.8绘图板与丁字尺图1.9 丁字尺的移动图板放在绘图桌上，板身略为倾斜，与水平面倾斜约20º。
固定图纸要用胶带纸粘贴。
使用时要注意爱护，要防止水浸、暴晒和重压。

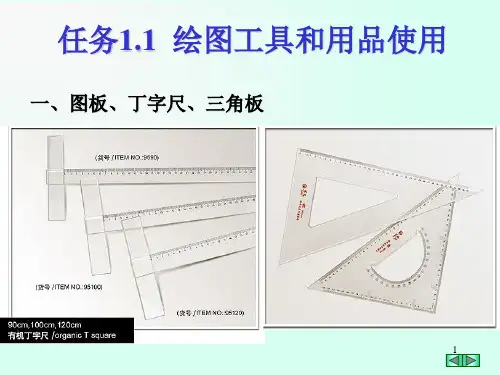

二、丁字尺丁字尺是用木材或有机玻璃等材料制成的，其规格尺寸有640,900,1200 mm等数种，可以配合图板使用（图1.8）。
丁字尺由尺头和尺身组成，两者结合牢固，尺头的内侧与尺身工作边垂直。
尺身工作边必须保持平直光滑。
丁字尺用毕后应挂置妥当，防止尺身变形。
丁字尺主要用来绘水平线，并可与三角板配合绘垂直线及15º倍数的倾斜线。
使用时左手扶住尺头，使它紧靠图板左导边，然后上下推动使尺身工作边对准画线位置，按住尺身，从左向右，自上而下逐条绘出（图1.9）。
为了保证绘图的准确性，不用尺身的下边缘画线；绘制同一张图纸，只能用图板的同侧导边为工作边。
三、三角板一副三角板有30º-60º-90º和45º-45º-90º两块。
三角板与丁字尺配合使用，可画垂直线和与15 º角成倍角的斜线，如图1.10所示。
绘垂直线时将三角板的一直角边紧靠待画线的右边，另一直角边紧靠丁字尺工作边，然后左手按住尺身和三角板，右手持笔自下而上画线。
同时还可利用两块三角板相互配合对圆周进行4,5,8，12等分，并可画任意斜线的平行线和垂直线。
四、比例尺根据实际需要和图纸大小，可采用比例尺将物体按比例缩小或放大绘成图样。
常见的比例尺为三棱尺，如图1.11所示。
三棱尺上有6种比例刻度，一般分为1 : 100, 1 : 200,1 : 300,1 : 400,1 : 500,1 : 600等。
也有直尺形状的，称为比例直尺，如图1.11所示。
