常用绘图工具的使用方法.

全面了解CAD工具栏的功能及使用方法CAD（计算机辅助设计）是现代设计行业中不可或缺的重要工具，它能够帮助设计师们以数字化的方式进行产品、建筑等各种设计工作。

在CAD软件中，工具栏是一个非常重要的界面元素，它提供了多种功能按钮，方便用户进行设计操作。

本文将向大家介绍CAD工具栏的常用功能及使用方法，帮助大家更加高效地使用CAD软件。

1. 选择工具选择工具是CAD软件中最基本、最常用的工具之一。

它可以帮助我们选择并编辑绘图中的对象。

选择工具的图标通常为一个鼠标指针，我们可以通过单击选择对象，也可以通过拖动鼠标框选多个对象。

2. 画线工具画线工具是CAD软件中最基础的绘图工具之一。

它可以帮助我们绘制直线、曲线等线条。

我们可以通过单击画线工具按钮，然后按下鼠标左键来确定起始点和终点，从而创建一条直线。

3. 编辑工具编辑工具可以帮助我们对绘图中的对象进行修改和编辑。

比如，我们可以使用编辑工具移动对象、改变对象的大小、旋转对象等。

编辑工具通常以一个箭头图标表示。

4. 创建图形工具创建图形工具提供了快速创建各种形状的功能。

比如，我们可以使用创建矩形工具创建一个矩形，使用创建圆形工具创建一个圆形等等。

选择对应的创建图形工具后，我们可以在绘图区点击并拖动鼠标来确定形状的大小。

5. 属性工具属性工具用于对绘图中的对象进行属性设置，如颜色、线型、线宽等。

我们可以通过单击属性工具按钮，然后选择所需的属性进行设置。

6. 渲染工具渲染工具在CAD软件中用于模拟真实光照和材质效果，使绘图更加逼真。

我们可以使用渲染工具为绘图中的对象添加阴影、高光等效果，从而增加视觉效果。

7. 测量工具测量工具可以帮助我们测量绘图中对象的长度、角度等。

我们可以通过选择测量工具按钮，然后在绘图区点击并拖动鼠标，软件会给出相应的测量结果。

8. 图层工具图层工具允许我们在绘图中创建多个图层，并将对象分配到不同的图层上。

通过使用图层工具，我们可以轻松管理和控制绘图中的各个对象。

常用机械制图手工绘图工具及使用技巧SANY GROUP system office room 【SANYUA16H-常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。

—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。

图板的左侧边称为导边，必须平直。

常用的图板规格有0号、1号和二号三种。

（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。

尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。

使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1–18a所示。

（3）三角板三角板有45°-90°角和30°-60°-90°角的各一块。

将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。

两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。

图1用丁字尺和三角板画线图2画15度75度斜线图3画已知直线平行线和垂直线二、分规、比例尺(1)分规分规是用来量取尺寸、截取线段、等分线段的工具。

分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。

图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e为剩余或不足量，再进行试分，直到满意为止。

ps中各个工具的使用方法与技巧-回复PS是指Adobe Photoshop，是一款专业的图片处理软件，广泛应用于图像处理、插画设计等领域。

下面将一步一步回答有关PS中各个工具的使用方法与技巧。

一、选择工具选择工具是PS中最基础、最常用的工具之一，它有多个子工具，如矩形选框工具、椭圆选框工具、套索工具、快速选择工具等。

具体使用方法如下：1. 矩形选框工具：通过拖拽方式选择矩形区域，可按住Shift键进行正方形选择。

2. 椭圆选框工具：通过拖拽方式选择椭圆或圆形区域，可按住Shift键进行正圆选择。

3. 套索工具：通过鼠标轻轻点击选择起点，然后依次点击轮廓的各个点，最后回到起点连成封闭形状，即可选择特定区域。

4. 快速选择工具：通过鼠标轻轻划过需要选取的区域，PS会智能识别并选择该区域。

二、修复工具修复工具是用于修复、删除或隐藏照片中的缺陷的工具，下面介绍几种常用的修复工具及其使用方法：1.修复画刷工具: 可以通过在画布上刷涂的方式修复图像中的缺陷，如瑕疵、斑点等。

选中修复画刷工具后，在工具选项栏中可以设置修复画刷的大小、硬度和混合模式，然后在需要修复的地方用鼠标轻轻刷涂即可。

2.修复钢笔工具: 可以通过勾勒选择缺陷周围的边缘来修复图像。

在修复钢笔工具中，首先勾勒选择需要修复的区域，然后按住Shift键点击选中的路径，PS会自动修复该区域。

3.内容感知移动工具: 可以通过选择需要修复的区域，然后用鼠标拖动到另一位置，PS会自动填补被移动的区域。

使用该工具时，可以在工具选项栏中设置修复目标的未来像素是从目标区域的哪一部分获取。

三、绘图工具绘图工具主要用于绘制形状、线条、文字等元素，下面介绍几种常用的绘图工具及其使用方法：1.铅笔工具: 可以使用铅笔工具在画布上绘制出像素级别的图形。

在使用铅笔工具之前，可以在工具选项栏中设置铅笔工具的粗细和硬度。

2.画笔工具: 画笔工具可以用于绘制半透明的线条和形状。

使用画笔工具之前，可以在工具选项栏中设置画笔的尺寸、形状、硬度以及颜色等属性。

绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种用于绘制各种图形和图表的设备，广泛应用于工程设计、建筑设计、地理信息系统等领域。

正确的操作规程可以保证绘图仪的正常运行，提高工作效率和绘图质量。

一、准备工作1.1 清洁绘图仪表面：使用专门的清洁布或软布擦拭绘图仪表面，确保表面干净无灰尘。

1.2 检查墨盒和纸张：确保墨盒有足够的墨水，纸张摆放正确，没有卡纸或折叠。

1.3 检查连接线：检查绘图仪与电脑或其他设备的连接线是否牢固，确保信号传输畅通。

二、设置绘图参数2.1 打开绘图软件：根据需要打开相应的绘图软件，选择绘图仪作为输出设备。

2.2 设置绘图尺寸：根据实际需要设置绘图尺寸和比例，确保绘图符合要求。

2.3 调整打印质量：根据绘图要求调整打印质量，选择合适的打印模式和分辨率。

三、开始绘图3.1 打印预览：在正式打印之前进行打印预览，检查绘图效果是否符合要求。

3.2 开始打印：确认无误后，点击打印按钮开始打印，注意观察打印过程中是否有异常情况。

3.3 完成打印：打印完成后，及时取出纸张，检查打印效果，如有问题及时处理。

四、维护保养4.1 关机清洁：在使用结束后及时关闭绘图仪，清洁绘图仪表面和墨盒，保持设备清洁。

4.2 定期维护：定期清洁绘图仪内部零部件，更换墨盒和维护配件，延长设备使用寿命。

4.3 故障处理：如遇到绘图仪故障，及时联系技术人员进行维修，不要私自拆卸或修理。

五、注意事项5.1 避免过度使用：避免长时间连续使用绘图仪，适当休息可以延长设备寿命。

5.2 避免受潮：绘图仪应放置在干燥通风的环境中，避免受潮影响打印效果。

5.3 避免碰撞：使用过程中要避免碰撞和摔落，保护绘图仪外壳和内部零部件。

结语：正确的操作规程可以确保绘图仪的正常运行，提高工作效率和绘图质量，希望以上内容能帮助您更好地操作绘图仪。

绘图工具及其使用方法技能目标掌握绘图工具的性能和正确的使用方法一、图板图板是用质地较软的木制成，板面通常采用表向平坦光滑的胶合板，板的四周（或左右两边）镶有平直的硬木边框。

图1.8绘图板与丁字尺图1.9 丁字尺的移动图板放在绘图桌上，板身略为倾斜，与水平面倾斜约20º。

固定图纸要用胶带纸粘贴。

使用时要注意爱护，要防止水浸、暴晒和重压。

二、丁字尺丁字尺是用木材或有机玻璃等材料制成的，其规格尺寸有640,900,1200 mm等数种，可以配合图板使用（图1.8）。

丁字尺由尺头和尺身组成，两者结合牢固，尺头的内侧与尺身工作边垂直。

尺身工作边必须保持平直光滑。

丁字尺用毕后应挂置妥当，防止尺身变形。

丁字尺主要用来绘水平线，并可与三角板配合绘垂直线及15º倍数的倾斜线。

使用时左手扶住尺头，使它紧靠图板左导边，然后上下推动使尺身工作边对准画线位置，按住尺身，从左向右，自上而下逐条绘出（图1.9）。

为了保证绘图的准确性，不用尺身的下边缘画线；绘制同一张图纸，只能用图板的同侧导边为工作边。

三、三角板一副三角板有30º-60º-90º和45º-45º-90º两块。

三角板与丁字尺配合使用，可画垂直线和与15 º角成倍角的斜线，如图1.10所示。

绘垂直线时将三角板的一直角边紧靠待画线的右边，另一直角边紧靠丁字尺工作边，然后左手按住尺身和三角板，右手持笔自下而上画线。

同时还可利用两块三角板相互配合对圆周进行4,5,8，12等分，并可画任意斜线的平行线和垂直线。

四、比例尺根据实际需要和图纸大小，可采用比例尺将物体按比例缩小或放大绘成图样。

常见的比例尺为三棱尺，如图1.11所示。

三棱尺上有6种比例刻度，一般分为1 : 100, 1 : 200,1 : 300,1 : 400,1 : 500,1 : 600等。

也有直尺形状的，称为比例直尺，如图1.11所示。

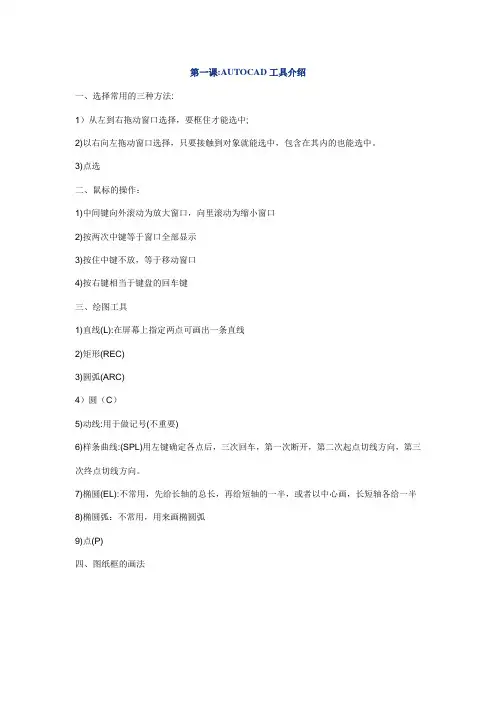

第一课:AUTOCAD工具介绍一、选择常用的三种方法:1）从左到右拖动窗口选择，要框住才能选中;2)以右向左拖动窗口选择，只要接触到对象就能选中，包含在其内的也能选中。

3)点选二、鼠标的操作：1)中间键向外滚动为放大窗口，向里滚动为缩小窗口2)按两次中键等于窗口全部显示3)按住中键不放，等于移动窗口4)按右键相当于键盘的回车键三、绘图工具1)直线(L):在屏幕上指定两点可画出一条直线2)矩形(REC)3)圆弧(ARC)4）圆（C）5)动线:用于做记号(不重要)6)样条曲线:(SPL)用左键确定各点后，三次回车，第一次断开，第二次起点切线方向，第三次终点切线方向。

7)椭圆(EL):不常用，先给长轴的总长，再给短轴的一半，或者以中心画，长短轴各给一半8)椭圆弧：不常用，用来画椭圆弧9)点(P)四、图纸框的画法当图纸不需要装订时，将图中a与c的尺寸改为e 的尺寸。

（GB/T 14689-93）五、国家标准读法:GB 4457.4 –84国家标准第4457次第四条，1984年第二课:修改工具的使用修改工具栏：删除（E）全称（erase）用来删除对象，点击删除在命令行输入ALL即是删除绘图区域所以对象；默认为删除被选中对象复制（CO）全称（copy）用来复制对象，默认为复制被选对象；指定基点将复制出的对象移动到另一个位置。

可给实际尺寸移动：三种情况，只复制一次，多重复复制，距离复制，相对坐标复制镜像（MI）全称（mirror）用来复制一个和源对象对称的对象，默认为指定两点确定一条镜像线。

特点：对应点垂直平分mirrtext（镜像变量控制命令）：给1完全镜像，给0图形镜像，文字不镜像偏移（O）全称（offset）实现对象的偏移，先给尺寸后偏移，偏移完成后按右键退出阵列（AR）全称（array）重点内容实现对象的阵列，有矩形阵列和环形阵列两种；以对话框的形式提示：矩形阵列：设置好n行m列，再给出行偏移值和列偏移值，分四个象限环形阵列：首先确定好三要素：中心点、项目总数、填充角度，有三个选项移动（M）全称（move）实现对象的移动，可给实际尺寸进行操作引申到夹点的控制旋转（RO）全称（rotate）实现对象的旋转，参照旋转和自由旋转；正交打开以90度为计算，缩放（SC）全称（scale）实现对象的缩放，默认为比例缩放，对象特性的应用改变，R参照的应用拉伸（S）全称（stretch）必须从右向左选中，而且只能选中局部，选中一个点即对一个点进行操作，选中两个点即对两个点进行操作，选中所有点等同于移动工具。

2 讲练结合1-3常用的绘图工具及其使用方法2-1 平面图形的画法多媒体、PPT、作图工具、教材等1、了解常用的绘图工具及其用法；2、通过学习与练习，能基本掌握常用绘图工具的使用方法；3、熟练掌握用三角板、圆规等分线段、圆周和作正多边形等基本作图方法。

三角板、圆规的使用方法；等分圆周和作多边形。

图板和丁字尺及三角板的配合使用无学生习题册P6-71-3 常用的绘图工具及其使用方法一、尺规绘图工具和仪器的用法1、图板和丁字尺------画水平线2、三角板----------15°的倍数角3、圆规圆规用来画圆和圆弧。

分规分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸。

4、铅笔：“B”-------软性铅笔，B前面的数字越大，表示铅芯越软（黑）；“H”------硬性铅笔，H前面的数字越大，表示铅芯越硬（淡）。

2-1 平面图形的画法二、直线段的等分方法：平行线等分线段成比例三、等分圆周作正多边形1、圆的2、4、8等分：三角板和丁字尺配合2、圆的3、6等分-------园的半径一、复习提问 二、导入新课三、新课讲授1、图样的分类2、投影法的分类及其应用场合绘图离不开工具，今天要介绍绘图工具及其使用，重点放在使用上。

绘图速度的快慢、图画质量的高低，在很大程度上决定于是否能采用正确的绘图方法和按正确的工作程序，自如地运用各种绘图工具绘制几何图形。

1-3 常用的绘图工具及其使用方法一、尺规绘图工具和仪器的用法 1、图板和丁字尺2、三角板3、圆规和分规（1）圆规圆规用来画圆和圆弧。

（2）分规分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸。

4、铅笔绘图铅笔用“B”和“H”代表铅芯的软硬程度。

“B”表示软性铅笔，B 前面的数字越大，表示铅芯越软（黑）；“H”表示硬性铅笔，H 前面的数字越大，表示铅芯越硬（淡）。

2-1 平面图形的画法将已知线段AB分成5等分对比分析四、课堂练习五、课堂小结二、直线段的等分画图步骤：1、过A或B画人一条射线AC2、在AC上以5个单位长度3、连接5C，过1、2、3、4作5C平行线三、等分圆周作正多边形1、园的2、4、8等分：三角板和丁字尺配合2、园的3、6等分1、直线段的7等分2、画一个正六边形1、熟练使用绘图工具是提高绘图质量和效率的基保证；掌握，对提高绘图速度和图面质量十分重要。

CAD技巧：使用手绘工具CAD（计算机辅助设计）软件是现代设计师必备的工具之一。

它提供了许多功能强大的工具和技巧来帮助设计师创建精确的图纸和模型。

其中一项常用的功能就是手绘工具，它能够模拟手绘的效果，为设计师提供更加自由和创造性的设计环境。

首先，打开你的CAD软件，并创建一个新的绘图文件。

选择一个适合你绘图的比例尺，并设置好绘图单位。

接下来，我们将介绍一些使用手绘工具的技巧，帮助你更好地利用这一功能。

1. 使用自由线工具自由线工具是手绘效果最直接的工具之一。

点击CAD界面上的自由线工具图标，开始绘制你想要的线条。

你可以通过鼠标在绘图区域上点击，并拖动鼠标来完成线条的绘制。

绘制完成后，你可以对线条进行编辑、曲线调整、长度调整等操作，以达到你所需的效果。

2. 使用草图工具草图工具提供了一种更加自由和随意的绘图方式。

你可以在绘图区域上自由地涂鸦和绘制线条，就像你在纸上画草图一样。

这种方式非常适合初步构思和设计时的快速绘图。

你可以随时通过删除和修改等功能对草图进行调整和补充。

3. 使用铅笔工具铅笔工具模拟了传统绘图时的铅笔，可以为你的设计增添一些手绘的质感。

选择铅笔工具后，在绘图区域上点击并拖动鼠标来绘制线条。

与自由线工具不同的是，铅笔工具会在你的绘图路径上添加一些随机的曲线和细微的摆动，使线条看起来更加自然。

4. 使用钢笔工具钢笔工具提供了更高级的手绘效果。

它允许你在绘图路径上添加锚点，并通过控制锚点来改变线条的形状和曲线。

你可以通过点击绘图路径上的任意位置来添加锚点，然后通过拖动锚点或调整锚点的控制柄来修改线条的形状。

这种工具非常适合绘制曲线和复杂的线条。

5. 使用涂鸦工具涂鸦工具是一种类似于画刷的工具，可以为你的设计添加一些手绘的纹理和效果。

你可以选择不同的笔刷样式和笔刷尺寸，然后在绘图区域上涂鸦。

你可以通过变换笔触的方向和力度来改变绘制效果，并创建出丰富多样的手绘效果。

以上是几种常用的手绘工具和技巧，帮助你在CAD软件中实现更加自由和创造性的设计。

画笔工具的使用方法
画笔工具是绘图软件中常用的工具之一。

使用画笔工具可以绘制自由曲线、直线等各种图形。

以下是使用画笔工具的方法：
1. 打开绘图软件，在工具栏中选择画笔工具。

2. 在画布上点击鼠标左键并拖动，即可开始绘制自由曲线。

3. 如果要绘制直线，可以在画布上点击鼠标左键并拖动，然后按住Shift键，即可绘制直线。

4. 在画笔工具的选项中，可以选择画笔的大小、颜色等属性。

5. 如果想要清除绘制的线条，可以使用橡皮擦工具或者按下Ctrl+Z撤销绘制的操作。

6. 在绘制过程中可以使用 Ctrl + Z 撤销上一步操作，并且可以重复操作。

7. 使用画笔工具可以帮助我们创作出各种丰富多彩的绘画作品，也可以用来标注图形。

需要注意的是，在使用画笔工具时尽量避免绘制不规则的图形，以免影响图形的美观程度。

Ppt绘图技巧总结1、文本框怎么去掉？答：去掉文本框的方法有：方法一、当在画线条的时候会出现一个虚框，在虚框里画出你想要的图形，然后再把虚框删掉就是了。

（前提是把你画的线条搬到虚框外面去）方法二、将在调试文本框线条的地方，将文本框的线条设成没有就行了。

方法三、画完后把文本框拖离直线的区域然后按下del健方法四：出现文本框后不要任何操作，按Esc键。

如果想使他永久不出现：菜单——工具——选项，在对话框中选择“常规”选项卡，下面有一个【插入“自选图形”自动创建绘图画布】把前面的勾去掉点确定就可以了，另外，出现文本框后除了按Esc 键外，还可用delete键。

2、如何使用绘图工具？答：在一般情况下，单击某一绘图工具只能使用一次该工具，如果想多次使用，需双击该绘图工具，当你不再需要此工具时，按Esc键或鼠标再次单击该按钮即可。

3、word怎样画直线？答：画直线的同时按着Shift键，将可以画出15°、30°、45°、60°、75°等具有特殊角度的直线。

按住Ctrl键可画出自中间向两侧延伸的直线，同时按住这两个键则可画出自中间向两侧延伸的具有特殊角度的直线。

4、如何在word里画弧线？答：按住Shift键的同时可画出45度圆弧（画圆弧方法：打开绘图工具栏，单击“自选图形/基本形状/弧形”），按住Ctrl键可画出自中间向两侧延伸的圆弧，同时按住这两个键则可画出自中间向两侧延伸的45°圆弧，按住Alt键可画出一端固定的圆弧，同时按住Ctrl和Alt键则可画出一端固定的45°圆弧。

鼠标拖动的距离决定弧线的长短，拖动的方向决定弧线开口的方向。

5、怎么用word画个半圆？答：半圆是画不出来的,可以用其它方法代替:方法一：以插入图片的方式将外部的一个半圆图形插入方法二：先画一个正圆,再画一条线,线的长度等于圆的直径,再画一个矩形,将矩形位于圆形上方,遮住半个,不要矩形的边框色,取和圆一样的填充色。

1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。

针管笔的针管管径的大小决定所绘线条的宽窄。

针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。

使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。

(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。

(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。

(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。

(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。

针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。

2. 圆规圆规为画圆及画圆周线的工具。

其形状不一，通常有大、小两类。

圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。

另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。

弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。

使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。

(2)在画圆时，应依顺时针方向旋转，规身略可前倾。

(3)画大圆时，针尖与铅笔尖要垂直于纸面。

(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。

(5)画同心圆时，应遵循先画小圆再画大圆的次序。

(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。

(7)圆及圆弧线应一次画完。

分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。

分规有普通分规和弹簧分规两种。

分规的两侧规脚均为针脚。

(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
