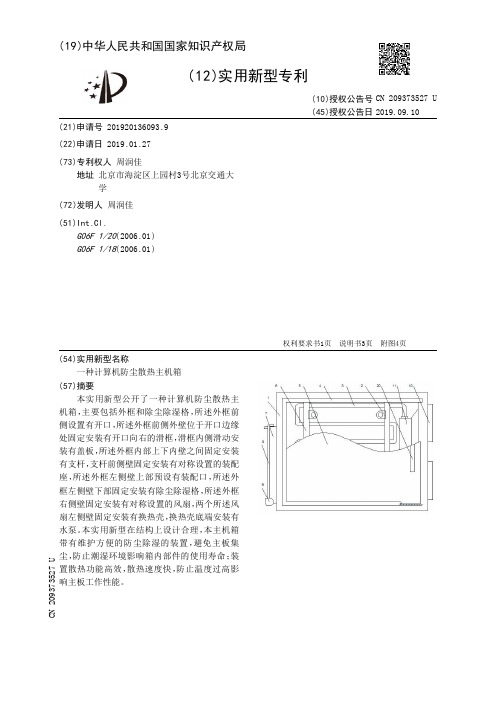

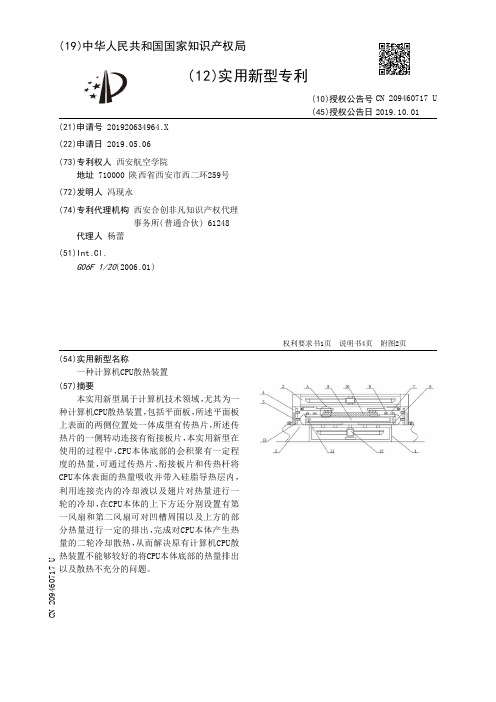

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920634964.X(22)申请日 2019.05.06(73)专利权人 西安航空学院地址 710000 陕西省西安市西二环259号(72)发明人 冯现永　(74)专利代理机构 西安合创非凡知识产权代理事务所(普通合伙) 61248代理人 杨蕾(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机CPU散热装置(57)摘要本实用新型属于计算机技术领域，尤其为一种计算机CPU散热装置，包括平面板，所述平面板上表面的两侧位置处一体成型有传热片，所述传热片的一侧转动连接有衔接板片，本实用新型在使用的过程中，CPU本体底部的会积聚有一定程度的热量，可通过传热片、衔接板片和传热杆将CPU本体表面的热量吸收并带入硅脂导热层内，利用连接壳内的冷却液以及翅片对热量进行一轮的冷却，在CPU本体的上下方还分别设置有第一风扇和第二风扇可对凹槽周围以及上方的部分热量进行一定的排出，完成对CPU本体产生热量的二轮冷却散热，从而解决原有计算机CPU散热装置不能够较好的将CPU本体底部的热量排出以及散热不充分的问题。

权利要求书1页 说明书4页 附图2页CN 209460717 U 2019.10.01C N 209460717U权　利　要　求　书1/1页CN 209460717 U1.一种计算机CPU散热装置，包括平面板（2），其特征在于：所述平面板（2）上表面的两侧位置处一体成型有传热片（6），所述传热片（6）的一侧转动连接有衔接板片（7），所述衔接板片（7）的表面上开设有滑槽（15），所述滑槽（15）的内部卡合连接有拉块（8），所述衔接板片（7）的内部滑动连接有传热杆（14），所述传热杆（14）与所述拉块（8）为一体式构件，所述传热片（6）共设置有两个，两个所述传热片（6）之间卡放有CPU本体（9），所述CPU本体（9）的上表面通过胶水粘合有硅脂导热层（10），所述CPU本体（9）的上方设置有第一风扇（3），所述第一风扇（3）的下表面设置有套杆（4），所述平面板（2）上表面与所述套杆（4）相对应的位置处设置有连接杆（5），所述第一风扇（3）和所述平面板（2）通过所述套杆（4）和所述连接杆（5）固定连接，所述第一风扇（3）的下表面上焊接有连接壳（17），所述连接壳（17）靠近所述硅脂导热层（10）一侧的表面上转接有翅片（18）。

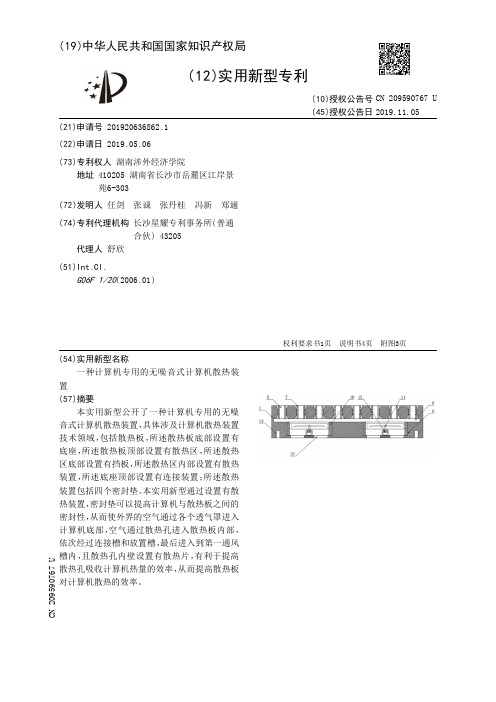

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920636862.1(22)申请日 2019.05.06(73)专利权人 湖南涉外经济学院地址 410205 湖南省长沙市岳麓区江岸景苑6-303(72)发明人 任剑　张诚　张丹桂　冯新　郑逦　(74)专利代理机构 长沙星耀专利事务所(普通合伙) 43205代理人 舒欣(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机专用的无噪音式计算机散热装置(57)摘要本实用新型公开了一种计算机专用的无噪音式计算机散热装置，具体涉及计算机散热装置技术领域，包括散热板，所述散热板底部设置有底座，所述散热板顶部设置有散热区，所述散热区底部设置有挡板，所述散热区内部设置有散热装置，所述底座顶部设置有连接装置；所述散热装置包括四个密封垫。

本实用新型通过设置有散热装置，密封垫可以提高计算机与散热板之间的密封性，从而使外界的空气通过各个透气罩进入计算机底部，空气通过散热孔进入散热板内部，依次经过连接槽和放置槽，最后进入到第一通风槽内，且散热孔内壁设置有散热片，有利于提高散热孔吸收计算机热量的效率，从而提高散热板对计算机散热的效率。

权利要求书1页 说明书4页 附图3页CN 209590767 U 2019.11.05C N 209590767U权　利　要　求　书1/1页CN 209590767 U1.一种计算机专用的无噪音式计算机散热装置，包括散热板(1)，其特征在于：所述散热板(1)底部设置有底座(2)，所述散热板(1)顶部设置有散热区(3)，所述散热区(3)底部设置有挡板(23)，所述散热区(3)内部设置有散热装置，所述底座(2)顶部设置有连接装置；所述散热装置包括四个密封垫(4)，四个所述密封垫(4)分别设置在散热区(3)的周侧面，各个相邻所述密封垫(4)的连接处均设置有透气罩(5)，所述散热区(3)表面均匀设置有多个散热孔(6)，所述散热孔(6)内壁两侧均粘接有散热片(7)，所述散热孔(6)底部设置有连接槽(8)，所述连接槽(8)底部设置有两个放置槽(9)，所述放置槽(9)内壁设置有吸音环(10)，所述吸音环(10)内部设置有风扇(11)，所述风扇(11)的底部设置有微型电机(12)，所述微型电机(12)输出端端部与风扇(11)固定连接，所述放置槽(9)底部设置有第一通风槽(13)，所述散热孔(6)、连接槽(8)、放置槽(9)和第一通风槽(13)均相通。

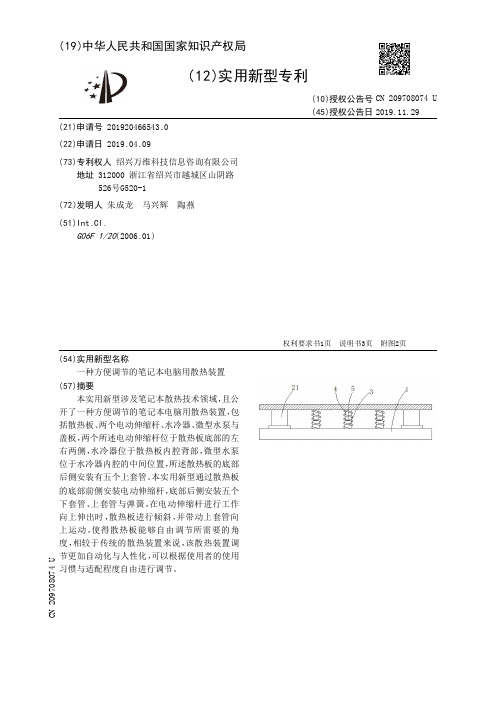

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920466543.0(22)申请日 2019.04.09(73)专利权人 绍兴万维科技信息咨询有限公司地址 312000 浙江省绍兴市越城区山阴路526号G520-1(72)发明人 朱成龙　马兴辉　陶燕　(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种方便调节的笔记本电脑用散热装置(57)摘要本实用新型涉及笔记本散热技术领域，且公开了一种方便调节的笔记本电脑用散热装置，包括散热板、两个电动伸缩杆、水冷器、微型水泵与盖板，两个所述电动伸缩杆位于散热板底部的左右两侧，水冷器位于散热板内腔背部，微型水泵位于水冷器内腔的中间位置，所述散热板的底部后侧安装有五个上套管。

本实用新型通过散热板的底部前侧安装电动伸缩杆，底部后侧安装五个下套管、上套管与弹簧，在电动伸缩杆进行工作向上伸出时，散热板进行倾斜，并带动上套管向上运动，使得散热板能够自由调节所需要的角度，相较于传统的散热装置来说，该散热装置调节更加自动化与人性化，可以根据使用者的使用习惯与适配程度自由进行调节。

权利要求书1页 说明书3页 附图2页CN 209708074 U 2019.11.29C N 209708074U权　利　要　求　书1/1页CN 209708074 U1.一种方便调节的笔记本电脑用散热装置，包括散热板（2）、两个电动伸缩杆（21）、水冷器（10）、微型水泵（14）与盖板（17），其特征在于：两个所述电动伸缩杆（21）位于散热板（2）底部的左右两侧，水冷器（10）位于散热板（2）内腔背部，微型水泵（14）位于水冷器（10）内腔的中间位置，盖板（17）位于水冷器（10）的正面，两个所述电动伸缩杆（21）的顶部与散热板（2）的底部前侧相连接，所述散热板（2）的底部后侧安装有五个上套管（4），所述上套管（4）的底部连接有下套管（3），所述上套管（4）的底部贯穿下套管（3）的顶部并延伸至下套管（3）的内腔中，所述下套管（3）的底部连接有底座（1），所述上套管（4）与下套管（3）的外壁环绕设置有弹簧（5），且弹簧（5）的顶部与散热板（2）的底部相连接，弹簧（5）的底部与底座（1）的顶部相连接，所述散热板（2）的正面安装有第一格栅（6）与第二格栅（7），所述第一格栅（6）位于第二格栅（7）的右侧，所述散热板（2）的顶部前侧横向中间位置设置有凹槽（8），凹槽（8）内设置有支撑板（9），所述支撑板（9）的前侧左右两端安装有转杆，支撑板（9）通过前侧左右两端安装有的转杆与凹槽（8）的内壁左右两侧铰接；所述散热板（2）的内腔设置有吹风扇，所述水冷器（10）安装在吹风扇的马达背部，所述水冷器（10）的正面安装有机盒（11），所述机盒（11）的内壁设置有凹陷区（12），所述机盒（11）的内腔设置有冷凝液（16），所述机盒（11）的内腔正面中间位置安装有空心柱（13），所述微型水泵（14）的背部与空心柱（13）的背部相连接，所述机盒（11）的内腔横向连接有流通管（15），所述流通管（15）的左右两端分别与机盒（11）内壁的左右两侧相接触，所述盖板（17）的背部与机盒（11）的正面相接触，所述盖板（17）的背部连接有框架（18），所述盖板（17）的内腔通过密封胶连接有微型流道（19），所述盖板（17）正面的四周设置有贯穿的通孔一，通孔一内设置有螺钉（20）。

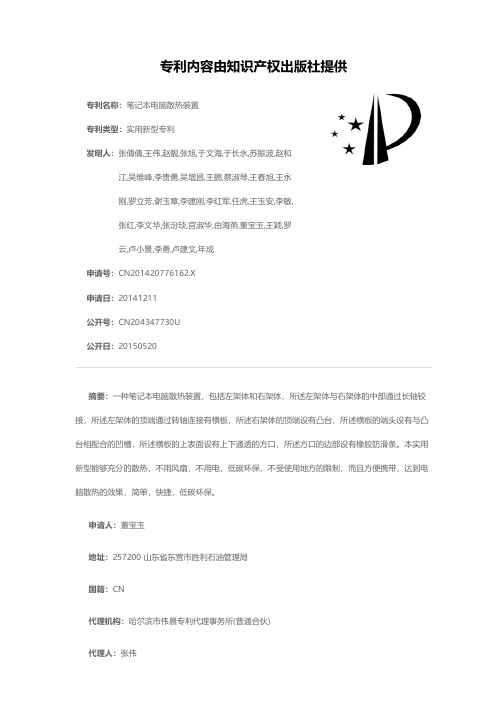

专利名称：笔记本电脑散热装置
专利类型：实用新型专利
发明人：张倩倩,王伟,赵靓,张旭,于文海,于长永,苏振波,赵和江,吴维峰,李贵勇,吴增昌,王鹏,蔡淑琴,王春旭,王永
刚,罗立芳,谢玉章,李建刚,李红军,任虎,王玉安,李敏,
张红,李文华,张汾琰,宫淑华,由海燕,董宝玉,王颖,罗
云,卢小景,李勇,卢建文,年成
申请号：CN201420776162.X
申请日：20141211
公开号：CN204347730U
公开日：
20150520
专利内容由知识产权出版社提供
摘要：一种笔记本电脑散热装置，包括左架体和右架体，所述左架体与右架体的中部通过长轴铰接，所述左架体的顶端通过转轴连接有横板，所述右架体的顶端设有凸台，所述横板的端头设有与凸台相配合的凹槽，所述横板的上表面设有上下通透的方口，所述方口的边部设有橡胶防滑条。

本实用新型能够充分的散热，不用风扇，不用电，低碳环保，不受使用地方的限制，而且方便携带，达到电脑散热的效果，简单，快捷，低碳环保。

申请人：董宝玉
地址：257200 山东省东营市胜利石油管理局
国籍：CN
代理机构：哈尔滨市伟晨专利代理事务所(普通合伙)
代理人：张伟
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340722.X(22)申请日 2019.03.18(73)专利权人 新疆石河子职业技术学院地址 832000 新疆维吾尔自治区石河子市北五路185号新疆石河子职业技术学院招生办(72)发明人 王冬梅　李凯　包瑞江　张岚　(74)专利代理机构 河南豫龙律师事务所 41177代理人 游国战(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机高效散热装置(57)摘要本实用新型公开了一种计算机高效散热装置,包括第一壳体、第二壳体和转动架，所述第一壳体的一侧转动连接有第二壳体，且第一壳体和第二壳体的内部均为空腔结构，第一壳体和第二壳体的内腔均安装有转动电机，转动电机的输出端键连接有传动轴，传动轴的另一端固定连接有扇叶，所述第一壳体和第二壳体的上侧分别设置有支撑网，第一壳体和第二壳体的下侧分别设置有连接板，连接板的上部转动连接有转动架，本装置能够折叠，折叠后便于收纳，方便携带，转动架的下侧设置了垫片，可以起到防滑的作用，在使用时限位板能够对电脑进行限位，防止电脑打滑，装置折叠后，能够固定两个壳体，避免因路途颠簸而反复碰撞。

权利要求书1页 说明书4页 附图4页CN 209343287 U 2019.09.03C N 209343287U权　利　要　求　书1/1页CN 209343287 U1.一种计算机高效散热装置，包括第一壳体（1）、第二壳体（2）和转动架（10），其特征在于，所述第一壳体（1）的一侧转动连接有第二壳体（2），且第一壳体（1）和第二壳体（2）的内部均为空腔结构，第一壳体（1）和第二壳体（2）的内腔均安装有转动电机（3），转动电机（3）的输出端键连接有传动轴（4），传动轴（4）的另一端固定连接有扇叶（5），所述第一壳体（1）和第二壳体（2）的上侧分别设置有支撑网（6），第一壳体（1）和第二壳体（2）的下侧分别设置有连接板（9），连接板（9）的上部转动连接有转动架（10），转动架（10）的下侧设置有垫片（11），所述转动架（10）的一侧设置有支持块（13），所述第一壳体（1）的上部开设有安装槽（14），且安装槽（14）的内部设置有限位板（15），所述安装槽（14）的两侧内壁分别开设有限位槽（16），所述限位板（15）的上部设置有连接杆（17），连接杆（17）的两端分别插接在限位槽（16）的内部，所述限位板（15）的一侧设置有固定杆（18），所述第二壳体（2）的内部设置有连接槽（19），所述第二壳体（2）的上部开设有连接孔（20），所述连接槽（19）的顶部内壁胶接有限位片（21），限位片（21）的上部开设有限位孔（22），所述连接孔（20）内部胶接有防尘片（23）。

专利名称：一种笔记本电脑用散热装置专利类型：发明专利
发明人：王兴辉
申请号：CN201811066233.6
申请日：20180913
公开号：CN109164898A
公开日：
20190108
专利内容由知识产权出版社提供
摘要：本发明涉及笔记本散热附属装置的技术领域，特别是涉及一种笔记本电脑用散热装置，其提高对笔记本电脑的散热效果，提高实用性；并且可以对放置板底部的空间进行调节，方便热量散去，提高使用可靠性；包括放置板、散热密封水套、底座、循环泵、供水软管和排水软管，放置板的顶端设置有矩形槽，散热密封水套位于矩形槽内，散热密封水套的内部设置有放置腔，放置腔内设置有多组喷淋管，多组喷淋管的顶端均连通设置有多组喷水孔，底座内部设置有工作腔，并在工作腔内装有冷却液，还包括第一左铰接板、第二左铰接板、第一右铰接板、第二右铰接板、左转轴、左弹簧、第一咬合齿、第二咬合齿、右转轴、右弹簧、第三咬合齿和第四咬合齿。

申请人：江苏宝创科技有限公司
地址：224000 江苏省盐城市盐都区高新区智能终端创业园8号楼4楼(D)
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：陈晓蕾
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920568610.X(22)申请日 2019.04.24(73)专利权人 湖南工程学院地址 411104 湖南省湘潭市岳塘区福星中路88号计算机与通信学院(72)发明人 刘学爽　(74)专利代理机构 南京业腾知识产权代理事务所(特殊普通合伙) 32321代理人 郑婷(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种保证计算机稳定运行的散热系统(57)摘要本实用新型公开了一种保证计算机稳定运行的散热系统，包括：散热片框体，散热片框体为方形结构，散热片框体顶部靠近拐角处均开设有固定孔，散热片框体中部开设有散热槽，散热槽内竖直设置有若干个导热柱一和导热柱二，导热柱一顶部两侧对称设置有连接片，连接片的顶端均竖直连接有散热片一，两个散热片一之间设置有散热片二，散热片二底部与导热柱一顶部连接；散热槽底部设置有若干个上散热孔，散热片框体底部开设有若干个下散热孔。

本实用新型设置的散热孔可以为散热提供空气循环，快速的对CPU上的热量进行传导，配合散热风扇使用可以快速的对散热片表面进行降温，保证CPU温度稳定在正常工作范围内。

权利要求书1页 说明书3页 附图3页CN 209708077 U 2019.11.29C N 209708077U权　利　要　求　书1/1页CN 209708077 U1.一种保证计算机稳定运行的散热系统，包括：散热片框体（1），所述散热片框体（1）为方形结构，所述散热片框体（1）顶部靠近拐角处均开设有固定孔（3），其特征在于：所述散热片框体（1）中部开设有散热槽（2），所述散热槽（2）内竖直设置有若干个导热柱一（4）和导热柱二（8），所述导热柱一（4）顶部两侧对称设置有连接片（12），所述连接片（12）的顶端均竖直连接有散热片一（9），两个所述散热片一（9）之间设置有散热片二（10），所述散热片二（10）底部与导热柱一（4）顶部连接；所述散热槽（2）底部设置有若干个上散热孔（6），所述散热片框体（1）底部开设有若干个下散热孔（7），两个相邻所述上散热孔（6）与一个下散热孔（7）连通。

专利名称：一种笔记本电脑散热器专利类型：发明专利
发明人：陈春苗
申请号：CN201910343533.2
申请日：20190426
公开号：CN110275590A
公开日：
20190924
专利内容由知识产权出版社提供
摘要：本发明公开了一种笔记本电脑散热器，包括支架，所述支架的左右两端对称固定连接有暖手器，使用时打开所述电机，从而带动所述贯穿轴、所述皮带轮和所述风扇转动，将热风从所述滤网往下抽,本装置能够给电脑降温的同时，将电脑产生的热量收集起来，稍稍加热变成暖风，从而给所述手部进行加热，使得人们在冬天使用电脑的时候不会手冷，同时本装置还节约了能源，使得能量可以合理利用。

申请人：天津英伦电脑有限公司
地址：300000 天津市和平区小白楼街道承德道19号3楼302
国籍：CN
