【CN209328667U】一种高效散热电感器【专利】

专利名称：一种高效散热器专利类型：实用新型专利
发明人：叶伟炳
申请号：CN201220242262.5申请日：20120528
公开号：CN202660956U
公开日：
20130109
专利内容由知识产权出版社提供
摘要：本实用新型的一种高效散热器，包括导热板，传热板和散热鳍片；所述导热板两侧与传热板相连；所述散热鳍片置于传热板两侧；其中，相邻两片散热鳍片之间设置有间隙且互相平行。

由于散热鳍片置于传热板两侧，可以增加散热面积，提高了散热片的散热效果。

散热鳍片底部较厚，热能更好的传到散热鳍片上，同样能提高散热效果。

因此，可保证机器的正常工作，延长机器的使用寿命。

申请人：东莞市闻誉实业有限公司
地址：523000 广东省东莞市茶山镇京山村第三工业区闻宇路
国籍：CN
代理机构：东莞市中正知识产权事务所
代理人：鲁慧波
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340722.X(22)申请日 2019.03.18(73)专利权人 新疆石河子职业技术学院地址 832000 新疆维吾尔自治区石河子市北五路185号新疆石河子职业技术学院招生办(72)发明人 王冬梅　李凯　包瑞江　张岚　(74)专利代理机构 河南豫龙律师事务所 41177代理人 游国战(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机高效散热装置(57)摘要本实用新型公开了一种计算机高效散热装置,包括第一壳体、第二壳体和转动架，所述第一壳体的一侧转动连接有第二壳体，且第一壳体和第二壳体的内部均为空腔结构，第一壳体和第二壳体的内腔均安装有转动电机，转动电机的输出端键连接有传动轴，传动轴的另一端固定连接有扇叶，所述第一壳体和第二壳体的上侧分别设置有支撑网，第一壳体和第二壳体的下侧分别设置有连接板，连接板的上部转动连接有转动架，本装置能够折叠，折叠后便于收纳，方便携带，转动架的下侧设置了垫片，可以起到防滑的作用，在使用时限位板能够对电脑进行限位，防止电脑打滑，装置折叠后，能够固定两个壳体，避免因路途颠簸而反复碰撞。

权利要求书1页 说明书4页 附图4页CN 209343287 U 2019.09.03C N 209343287U权　利　要　求　书1/1页CN 209343287 U1.一种计算机高效散热装置，包括第一壳体（1）、第二壳体（2）和转动架（10），其特征在于，所述第一壳体（1）的一侧转动连接有第二壳体（2），且第一壳体（1）和第二壳体（2）的内部均为空腔结构，第一壳体（1）和第二壳体（2）的内腔均安装有转动电机（3），转动电机（3）的输出端键连接有传动轴（4），传动轴（4）的另一端固定连接有扇叶（5），所述第一壳体（1）和第二壳体（2）的上侧分别设置有支撑网（6），第一壳体（1）和第二壳体（2）的下侧分别设置有连接板（9），连接板（9）的上部转动连接有转动架（10），转动架（10）的下侧设置有垫片（11），所述转动架（10）的一侧设置有支持块（13），所述第一壳体（1）的上部开设有安装槽（14），且安装槽（14）的内部设置有限位板（15），所述安装槽（14）的两侧内壁分别开设有限位槽（16），所述限位板（15）的上部设置有连接杆（17），连接杆（17）的两端分别插接在限位槽（16）的内部，所述限位板（15）的一侧设置有固定杆（18），所述第二壳体（2）的内部设置有连接槽（19），所述第二壳体（2）的上部开设有连接孔（20），所述连接槽（19）的顶部内壁胶接有限位片（21），限位片（21）的上部开设有限位孔（22），所述连接孔（20）内部胶接有防尘片（23）。

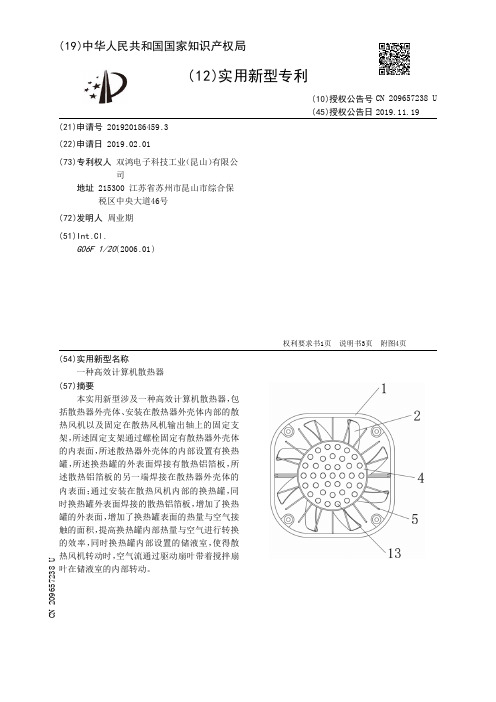

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186459.3(22)申请日 2019.02.01(73)专利权人 双鸿电子科技工业（昆山）有限公司地址 215300 江苏省苏州市昆山市综合保税区中央大道46号(72)发明人 周业期　(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种高效计算机散热器(57)摘要本实用新型涉及一种高效计算机散热器，包括散热器外壳体、安装在散热器外壳体内部的散热风机以及固定在散热风机输出轴上的固定支架，所述固定支架通过螺栓固定有散热器外壳体的内表面，所述散热器外壳体的内部设置有换热罐，所述换热罐的外表面焊接有散热铝箔板，所述散热铝箔板的另一端焊接在散热器外壳体的内表面；通过安装在散热风机内部的换热罐，同时换热罐外表面焊接的散热铝箔板，增加了换热罐的外表面，增加了换热罐表面的热量与空气接触的面积，提高换热罐内部热量与空气进行转换的效率，同时换热罐内部设置的储液室，使得散热风机转动时，空气流通过驱动扇叶带着搅拌扇叶在储液室的内部转动。

权利要求书1页 说明书3页 附图4页CN 209657238 U 2019.11.19C N 209657238U权　利　要　求　书1/1页CN 209657238 U1.一种高效计算机散热器，包括散热器外壳体(1)、安装在散热器外壳体(1)内部的散热风机(2)以及固定在散热风机(2)输出轴上的固定支架(3)，其特征在于：所述固定支架(3)通过螺栓固定有散热器外壳体(1)的内表面，所述散热器外壳体(1)的内部设置有换热罐(4)，所述换热罐(4)的外表面焊接有散热铝箔板(5)，所述散热铝箔板(5)的另一端焊接在散热器外壳体(1)的内表面，所述换热罐(4)的内部设置有储液室(6)，所述换热罐(4)位于储液室(6)的内壁处焊接有半循环管道(7)，所述换热罐(4)上端的内部安装有驱动扇叶(8)，所述储液室(6)的内部安装有搅拌扇叶(10)，所述驱动扇叶(8)和搅拌扇叶(10)之间连接有连动转轴杆(9)。
