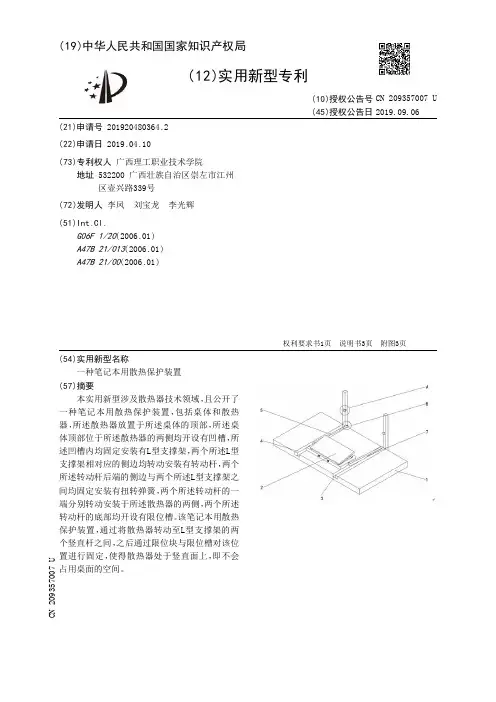

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920480364.2(22)申请日 2019.04.10(73)专利权人 广西理工职业技术学院地址 532200 广西壮族自治区崇左市江州区壶兴路339号(72)发明人 李凤　刘宝龙　李光辉　(51)Int.Cl.G06F 1/20(2006.01)A47B 21/013(2006.01)A47B 21/00(2006.01)(54)实用新型名称一种笔记本用散热保护装置(57)摘要本实用新型涉及散热器技术领域，且公开了一种笔记本用散热保护装置，包括桌体和散热器，所述散热器放置于所述桌体的顶部，所述桌体顶部位于所述散热器的两侧均开设有凹槽，所述凹槽内均固定安装有L型支撑架，两个所述L型支撑架相对应的侧边均转动安装有转动杆，两个所述转动杆后端的侧边与两个所述L型支撑架之间均固定安装有扭转弹簧，两个所述转动杆的一端分别转动安装于所述散热器的两侧，两个所述转动杆的底部均开设有限位槽。

该笔记本用散热保护装置，通过将散热器转动至L型支撑架的两个竖直杆之间，之后通过限位块与限位槽对该位置进行固定，使得散热器处于竖直面上，即不会占用桌面的空间。

权利要求书1页 说明书3页 附图3页CN 209357007 U 2019.09.06C N 209357007U权　利　要　求　书1/1页CN 209357007 U1.一种笔记本用散热保护装置，包括桌体（1）和散热器（2），其特征在于：所述散热器（2）放置于所述桌体（1）的顶部，所述桌体（1）顶部位于所述散热器（2）的两侧均开设有凹槽（3），所述凹槽（3）内均固定安装有L型支撑架（4），两个所述L型支撑架（4）相对应的侧边均转动安装有转动杆（5），两个所述转动杆（5）后端的侧边与两个所述L型支撑架（4）之间均固定安装有扭转弹簧（6），两个所述转动杆（5）的一端分别转动安装于所述散热器（2）的两侧，两个所述转动杆（5）的底部均开设有限位槽（7），两个所述L型支撑架（4）上均开设有连接槽（8），两个所述连接槽（8）内均转动安装有限位块（9），两个所述限位块（9）分别与两个所述限位槽（7）相适配。

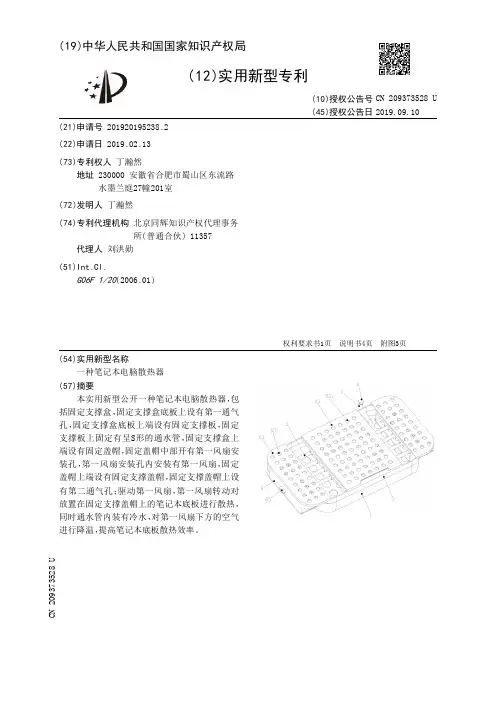

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920195238.2(22)申请日 2019.02.13(73)专利权人 丁瀚然地址 230000 安徽省合肥市蜀山区东流路水墨兰庭27幢201室(72)发明人 丁瀚然　(74)专利代理机构 北京同辉知识产权代理事务所(普通合伙) 11357代理人 刘洪勋(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种笔记本电脑散热器(57)摘要本实用新型公开一种笔记本电脑散热器，包括固定支撑盒，固定支撑盒底板上设有第一通气孔，固定支撑盒底板上端设有固定支撑板，固定支撑板上固定有呈S形的通水管，固定支撑盒上端设有固定盖帽，固定盖帽中部开有第一风扇安装孔，第一风扇安装孔内安装有第一风扇，固定盖帽上端设有固定支撑盖帽，固定支撑盖帽上设有第二通气孔；驱动第一风扇，第一风扇转动对放置在固定支撑盖帽上的笔记本底板进行散热，同时通水管内装有冷水，对第一风扇下方的空气进行降温，提高笔记本底板散热效率。

权利要求书1页 说明书4页 附图3页CN 209373528 U 2019.09.10C N 209373528U权　利　要　求　书1/1页CN 209373528 U1.一种笔记本电脑散热器，包括固定支撑盒(1)，固定支撑盒(1)底板上设有阵列分布的第一通气孔(11)，其特征在于，所述固定支撑盒(1)底板上端设有阵列分布的固定支撑板(2)，固定支撑板(2)上固定有呈S形的通水管(3)；所述固定支撑盒(1)上端设有固定盖帽(5)，固定盖帽(5)中部开有第一风扇安装孔(51)，第一风扇安装孔(51)内安装有第一风扇(52)；所述固定盖帽(5)上端设有固定支撑盖帽(53)，固定支撑盖帽(53)上设有阵列分布的第二通气孔(531)。

2.根据权利要求1所述的一种笔记本电脑散热器,其特征在于，所述通水管(3)任意一个管口延伸至固定支撑盒(1)外侧，并且固定支撑盒(1)外侧的通水管(3)管口呈竖直向上分布，通水管(3)管口上通过螺纹配合旋合有密封盖(4)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021523431.3(22)申请日 2020.07.29(66)本国优先权数据201922194851.5 2019.12.10 CN(73)专利权人 无锡职业技术学院地址 214121 江苏省无锡市滨湖区高浪西路1600号(72)发明人 胡小勇　袁茂辉　云永康　(74)专利代理机构 南京品智知识产权代理事务所(普通合伙) 32310代理人 奚晓宁　杨陈庆(51)Int.Cl.G06F 1/20(2006.01)F16B 1/02(2006.01)(54)实用新型名称一种笔记本电脑的散热器(57)摘要本实用新型公开了一种笔记本电脑的散热器，包括主体框架，所述主体框架的表面中部嵌合有散热风扇，且散热风扇的表面中部嵌合有温度传感器，所述主体框架的端部垂直表面一侧设有供电接口，且主体框架的端部垂直表面均匀直线阵列有进气通孔，所述主体框架的两端同一侧底部垂直设有固定支点，所述主体框架的底部边缘铰接有旋转支点，所述旋转支点和主体框架之间嵌合有旋转销轴，使用时，可快速拼装，组合成一个整体，并配合左边部分散热器两边的强磁铁吸附右边部分散热器，并加强散热器整体的固定性，使之成为一个牢固的整体，使用强磁铁来吸附左右两块散热器相比使用连杆或使用折叠铰接器，在使用前后能更加快速地拆卸与组合使用。

权利要求书1页 说明书3页 附图3页CN 212302421 U 2021.01.05C N 212302421U1.一种笔记本电脑的散热器，包括主体框架（1），其特征在于：所述主体框架（1）的表面中部嵌合有散热风扇（2），且散热风扇（2）的表面中部嵌合有温度传感器（12），所述主体框架（1）的端部垂直表面一侧设有供电接口（9），且主体框架（1）的端部垂直表面均匀直线阵列有进气通孔（5），所述主体框架（1）的两端同一侧底部垂直设有固定支点（7），所述主体框架（1）的底部边缘铰接有旋转支点（8），所述旋转支点（8）和主体框架（1）之间嵌合有旋转销轴（6）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920292114.6(22)申请日 2019.03.07(73)专利权人 太原科技大学地址 030000 山西省太原市万柏林区窊流路66号(72)发明人 刘战峰　(74)专利代理机构 太原申立德知识产权代理事务所(特殊普通合伙) 14115代理人 程园园(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种笔记本用散热器(57)摘要本实用新型公开了一种笔记本用散热器，包括矩形底座，所述矩形底座的下表面设有L形防滑条，矩形底座的上表面设有U形槽，U形槽的内侧面后端转动连接有U形支架，矩形底座通过设置在其上表面前端的铰链转动连接有矩形箱体，矩形箱体的上表面下端的九十度转角铰链转动连接有挡板，矩形箱体的后侧面设有两端设有两个左右对称设置的第一导杆，本笔记本用散热器结构紧凑，携带方便，使用时占用空间小，可以有效对笔记本的局部进行精准的散热处理，U形支架结合第二定位卡槽的设置方便了笔记本的支撑固定，通过红外测温仪可以对笔记本各部位的运行温度进行测量，L形防滑条的设置可以有效避免本实用新型在使用时发生滑动。

权利要求书1页 说明书4页 附图4页CN 209373529 U 2019.09.10C N 209373529U权　利　要　求　书1/1页CN 209373529 U1.一种笔记本用散热器，包括矩形底座(6)，其特征在于：所述矩形底座(6)的下表面设有L形防滑条(7)，矩形底座(6)的上表面设有U形槽(14)，U形槽(14)的内侧面后端转动连接有U形支架(9)，矩形底座(6)通过设置在其上表面前端的铰链转动连接有矩形箱体(1)，矩形箱体(1)的上表面下端的九十度转角铰链转动连接有挡板(5)，矩形箱体(1)的后侧面设有两端设有两个左右对称设置的第一导杆(12)，第一导杆(12)的前后两端面均通过定位板(13)与矩形箱体(1)的下表面相连，两个第一导杆(12)的外侧面均套接有矩形滑块(11)，两个矩形滑块(11)的外侧面之间设有第二导杆(20)，第二导杆(20)的外侧面设有与U形支架(9)卡接对应设置的第二定位卡槽(19)，矩形箱体(1)的下表面后端左右两侧均设有进气格栅(18)，矩形箱体(1)的内侧面中部设有隔板(23)，隔板(23)的内侧面镶嵌有半导体制冷片(21)，隔板(23)的下表面设有矩形导流罩(16)，矩形箱体(1)的内侧面底部设有红外测温仪(22)，矩形箱体(1)的内侧面上端设有单片机(17)，隔板(23)的下表面后端设有抽气泵(29)，隔板(23)的下表面中部设有吹气泵(27)，吹气泵(27)的出气口通过第二导流管(26)与矩形导流罩(16)的进气口相连，第二导流管(26)上设有电磁阀(25)吗，单片机(17)的输入端与外部电源的输出端电连接，单片机(17)的输出端分别与电磁阀(25)、吹气泵(27)和抽气泵(29)的输入端电连接，单片机(17)与红外测温仪(22)双向连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821819350.0(22)申请日 2018.11.06(73)专利权人 天津娜绮林科技发展有限公司地址 300000 天津市滨海新区华苑产业区华天道8号海泰信息广场E座401-1(72)发明人 周勇　(74)专利代理机构 北京沁优知识产权代理事务所(普通合伙) 11684代理人 姚艳(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种笔记本电脑水冷散热装置(57)摘要本实用新型属于水冷却技术领域，尤其为一种笔记本电脑水冷散热装置，包括上板体，所述上板体内设置有冷却仓，所述冷却仓底面设置有散热孔，所述冷却仓中固定连接有冷凝管。

本实用新型，通过设置下板体、连接块销轴和支撑杆，使得人们在进行使用时，便于人们调节电脑与人之间的视角，为人们调节屏幕对人们的视角调节变得更加便捷有效，通过设置电源仓和蓄电池，使得人们在外出时，依然可以对该装置进行使用，为人们在不同地域使用该装置变得更加的便捷，通过设置下板体和散热窗，使得在蓄电池运作时产生的热量得以从散热窗散出，从而保护蓄电池，从而延长了蓄电池的使用寿命。

权利要求书1页 说明书4页 附图4页CN 209132701 U 2019.07.19C N 209132701U1.一种笔记本电脑水冷散热装置，包括上板体(1)，其特征在于：所述上板体(1)内设置有冷却仓(2)，所述冷却仓(2)底面设置有散热孔(7)，所述冷却仓(2)中固定连接有冷凝管(3)，所述冷凝管(3)右端接口固定连接在水泵(4)左侧，所述水泵(4)右侧与冷凝器(5)固定连接，所述冷凝器(5)内设置有冷凝棒(6)，所述冷凝器(5)右端与冷凝棒(6)另一端固定连接，形成回路，所述上板体(1)上表面下端固定连接有挡块(9)，所述上板体(1)下表面固定连接有合页(10)，所述合页(10)另一端与下板体(13)固定连接，所述上板体(1)表面固定连接有透气板(8)，所述透气板(8)排满透气孔，所述透气板(8)左右两侧面开设有第一凹槽(22)，所述上板体内壁开设有第二凹槽(27)，所述第二凹槽(27)内镶嵌有固定杆(23)，所述固定杆(23)另一端固定连接有限位块(26)，所述限位块(26)后端固定连接有弹簧(24)，所述弹簧(24)外侧套接有硅胶套(25)，所述弹簧(24)另一端固定连接在第二凹槽(27)底端。

专利名称：一种笔记本制冷散热器
专利类型：实用新型专利
发明人：王彦军,葛向阳,郭志杰,马强,党勉,李旭升,祝国华,张嘉翮,郝卓卓
申请号：CN202021860859.7
申请日：20200831
公开号：CN212675507U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种笔记本制冷散热器，包括散热器本体和折叠支架，所述散热器本体连接折叠支架；所述折叠支架用于放置笔记本；所述散热器本体包括制冷装置和空气加速装置，所述制冷装置包括半导体制冷片和制冷导风通道；半导体制冷片连接制冷导风通道；所述半导体制冷片用于将所连接的制冷导风通道的空气制冷；所述半导体制冷片包括散热片和轴向散热风扇，轴向散热风扇连接散热片；所述制冷导风通道由若干个通风道组成。

本实用新型的笔记本制冷散热器结构紧凑，易于携带，散热效率高，智能节能。

申请人：榆林学院
地址：719000 陕西省榆林市榆阳区崇文路4号
国籍：CN
代理机构：西安合创非凡知识产权代理事务所(普通合伙)
代理人：张燕
更多信息请下载全文后查看。

专利名称：一种笔记本水冷散热系统专利类型：实用新型专利
发明人：杨家源
申请号：CN202022090230.5
申请日：20200922
公开号：CN213241056U
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种笔记本水冷散热系统，包括水冷头，所述水冷头一端分别设置有进水口和出水口，进水口和出水口分别通过水管与冷却装置固定连接，冷却装置由水泵、冷却器、风扇和电控装置组成。

本笔记本水冷散热系统，使用软材质为水冷头制成的构件时，可以较好的平铺在平面上，便于携带，合上屏幕时，避免弄坏笔记本的上盖和屏幕，水管贯穿水冷头组成水路，外层灌有导热硅胶，更有利于散热，且工艺简单，降低生产成本，水冷头一端分别设置有不少于一个的进水口和出水口，且由不少于一个的水管与冷却装置固定连接，组成不少于一组的冷却水路，提高了工作效率，小功率的冷却装置可以使用笔记本的USB供电，提高适用范围。

申请人：杨家源
地址：063000 河北省唐山市路北区永庆道河北里建材楼1楼3门402号
国籍：CN
代理机构：深圳市深弘广联知识产权代理事务所(普通合伙)
代理人：黄小琴
更多信息请下载全文后查看。

专利名称：一种笔记本电脑水冷散热系统专利类型：实用新型专利
发明人：纪红波,张宁宁
申请号：CN201420467413.6
申请日：20140815
公开号：CN204009739U
公开日：
20141210
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种笔记本电脑水冷散热系统，包括水冷塔和水冷头，所述水冷塔通过硅胶管与所述水冷头相连，所述水冷头贴在笔记本内部的发热器件上，所述水冷塔位于所述笔记本外部；所述水冷塔包括散热主体、水泵和风扇，所述风扇与所述散热主体底部相连，所述水泵安装在所述散热主体内部的空腔内，该空腔内装有水。

本实用新型通过在笔记本内部安装水冷头，外部安装水冷塔，实现水循环降温，从而给笔记本上的CPU和显卡降温，提高笔记本运行速度，增强笔记本使用寿命，结构简单，使用安全方便。

申请人：纪红波,张宁宁
地址：056900 河北省邯郸市大名县埝头乡纪家庄村2组44号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种笔记本电脑散热器专利类型：发明专利
发明人：林云
申请号：CN201210117787.0申请日：20120421
公开号：CN102662449A
公开日：
20120912
专利内容由知识产权出版社提供
摘要：本发明公开了一种笔记本电脑散热器，该笔记本电脑散热器包括铁氟龙材质的底座和静音风扇，USB连接线前端USB公头插入笔记本电脑USB插口，另一端通过导线连接风速调节器，风速调节器与3个静音风扇与相连接，静音风扇与开关相连接。

本发明的笔记本电脑散热器结构简单，抗老化防静电，能耗低，效率高，无噪音，能自主调节风速且能适于任何款式、任何型号的笔记本电脑散热器。

申请人：江苏奇异点网络有限公司
地址：215123 江苏省苏州市工业园林泉街399号东南大学南工院408
国籍：CN
代理机构：苏州广正知识产权代理有限公司
代理人：张利强
更多信息请下载全文后查看。

专利名称：一种笔记本电脑的散热器专利类型：实用新型专利
发明人：徐尽
申请号：CN201820009205.X
申请日：20180103
公开号：CN207623917U
公开日：
20180717
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种笔记本电脑的散热器，包括矩形的底框和四个支脚，所述四个支脚设置于底框的底部，所述底框内部设置有两下扇热风扇；所述底框由前连杆、左连杆、后连杆和右连杆围成，所述前连杆、左连杆、后连杆和右连杆均为圆柱形或者圆筒形，所述左连杆或者右连杆上设置有套筒，所述套筒可转动地与左连杆或者右连杆配合，所述套筒连接有第一活动杆，所述第一活动杆铰接有第二活动杆，所述第二活动杆上设置有安装框，所述安装框内设置有上散热风扇。

本散热器可同时对笔记本电脑的底面和面板同时进行散热，散热效果更好。

申请人：许昌学院
地址：461000 河南省许昌市八一路88号许昌学院
国籍：CN
代理机构：北京国坤专利代理事务所(普通合伙)
代理人：黄耀钧
更多信息请下载全文后查看。

专利名称：一种笔记本散热装置专利类型：发明专利
发明人：汤瑨
申请号：CN201810678628.5申请日：20180627
公开号：CN108874096A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：本发明公开一种笔记本散热装置，具体涉及电脑技术领域，包括底座、支板、风扇、风扇壳体、导轨、温度感应器、控制模块、电源接线、限位板、防滑垫，其特征在于所述底座的一端与支板的一端相连接，底座的背面设置有导轨，风扇壳体上设置有风扇、温度感应器、控制模块，电源接线连接在风扇壳体上，限位板设置在支板另一端上，风扇、温度感应器、控制模块两两之间相互连接，防滑垫设置在底座上。

本发明具有结构简单、使用方便，可对不同型号的笔记本电脑进行有效散热等特点。

申请人：合肥汤大信息科技有限公司
地址：230000 安徽省合肥市经济技术开发区金炉路230号融科城·融祥园1幢2904
国籍：CN
更多信息请下载全文后查看。
