【CN209605647U】一种高效散热器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920568846.3(22)申请日 2019.04.24(73)专利权人 深圳市陆玖五金制品有限公司地址 518000 广东省深圳市宝安区石岩街道水田工业区宝石东路123号厂房1栋1层(72)发明人 吴永应　(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种新型高效率散热器(57)摘要本实用新型公开了一种新型高效率散热器，包括包括底部支架，所述底部支架一端连接有散热架，所述散热架通过底部合页和底部支架活动安装，所述散热架上的靠近底部合页这端设置安装有下部横板，所述散热架上位于下部横板的上方位置设置有下滑槽架，所述散热架上位于下滑槽架的上方位置设置有上滑槽架，所述散热架上的下滑槽架和上滑槽架之间设置有风扇盘。

本实用新型所述的一种新型高效率散热器，通过设置下滑槽架和上滑槽架使得风扇盘可以在之间来回滑动，从而可以根据笔记本的大小来调整风扇盘的位置，确保风正对着笔记本最热区域吹，风扇盘上的设置了弹出按钮可以打开风扇盖，便于清灰，减少灰尘对散热器的效率的影响。

权利要求书1页 说明书3页 附图2页CN 209859084 U 2019.12.27C N 209859084U权　利　要　求　书1/1页CN 209859084 U1.一种新型高效率散热器，其特征在于：包括底部支架（1），所述底部支架（1）一端连接有散热架（2），所述散热架（2）通过底部合页（4）和底部支架（1）活动安装，所述散热架（2）上靠近底部合页（4）的一端设置安装有下部横板（5），所述散热架（2）上在位于下部横板（5）的上方位置设置有下滑槽架（6），所述散热架（2）上在位于下滑槽架（6）的上方位置设置有上滑槽架（11），所述散热架（2）上的下滑槽架（6）和上滑槽架（11）之间设置有风扇盘（7），所述风扇盘（7）上表面设置有风扇盖（8），且风扇盖（8）通过内置合页（28）活动安装于风扇盘（7）上，所述风扇盖（8）的另一侧设置有把手（9），所述风扇盘（7）上在位于把手（9）旁的位置设置有弹出按钮（10），所述散热架（2）上在位于上滑槽架（11）的上方位置设置有上部横板（12），所述散热架（2）上在位于位于上部横板（12）的外侧面设置有支撑脚（3），所述支撑脚（3）通过连接轴（18）活动安装于散热架（2）上。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710036870.8(22)申请日 2017.01.18(71)申请人 福建省中科生物股份有限公司地址 361000 福建省厦门市思明区吕岭路1745号煜明光电6楼(72)发明人 伍婵娟　(74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 连耀忠　叶碎银(51)Int.Cl.H05K 7/20(2006.01)F21V 29/76(2015.01)F21Y 115/10(2016.01)(54)发明名称一种高效仿生散热器及其制作方法(57)摘要本发明公开了一种高效仿生散热器及其制作方法，所述散热器包括导热底板和设在该导热底板上并向上延伸的多个导热翅条，该多个导热翅条包括至少一组，每组包括并排在一起的若干列导热翅条，且同一组中每相邻的两列导热翅条呈错位分布，或者，该多个导热翅条并排成多列，且每相邻的两列导热翅条呈错位分布；每相邻的两列翅条之间、同一列中相邻的两导热翅条之间分别具有预设间距。

本发明散热器能够仿照仙人掌的刺的形态，每个导热翅条都错开在空气里，不仅能够大幅提高散热器与空气的接触面积，还能大幅提高散热器的热交换系数，从而大幅度提高散热器的散热能力。

权利要求书1页 说明书4页 附图3页CN 106612607 A 2017.05.03C N 106612607A1.一种高效仿生散热器，其特征在于：包括导热底板和设在该导热底板上并向上延伸的多个导热翅条，该多个导热翅条包括至少一组，每组包括并排在一起的若干列导热翅条，且同一组中每相邻的两列导热翅条呈错位分布，或者，该多个导热翅条并排成多列，且每相邻的两列导热翅条呈错位分布；每相邻的两列导热翅条之间、同一列中相邻的两导热翅条之间分别具有预设间距。

2.根据权利要求1所述的高效仿生散热器，其特征在于：所述多个导热翅条包括两组，该两组导热翅条位于导热底板相对的两侧，且各列导热翅条均沿同一方向排列。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186459.3(22)申请日 2019.02.01(73)专利权人 双鸿电子科技工业（昆山）有限公司地址 215300 江苏省苏州市昆山市综合保税区中央大道46号(72)发明人 周业期　(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种高效计算机散热器(57)摘要本实用新型涉及一种高效计算机散热器，包括散热器外壳体、安装在散热器外壳体内部的散热风机以及固定在散热风机输出轴上的固定支架，所述固定支架通过螺栓固定有散热器外壳体的内表面，所述散热器外壳体的内部设置有换热罐，所述换热罐的外表面焊接有散热铝箔板，所述散热铝箔板的另一端焊接在散热器外壳体的内表面；通过安装在散热风机内部的换热罐，同时换热罐外表面焊接的散热铝箔板，增加了换热罐的外表面，增加了换热罐表面的热量与空气接触的面积，提高换热罐内部热量与空气进行转换的效率，同时换热罐内部设置的储液室，使得散热风机转动时，空气流通过驱动扇叶带着搅拌扇叶在储液室的内部转动。

权利要求书1页 说明书3页 附图4页CN 209657238 U 2019.11.19C N 209657238U权　利　要　求　书1/1页CN 209657238 U1.一种高效计算机散热器，包括散热器外壳体(1)、安装在散热器外壳体(1)内部的散热风机(2)以及固定在散热风机(2)输出轴上的固定支架(3)，其特征在于：所述固定支架(3)通过螺栓固定有散热器外壳体(1)的内表面，所述散热器外壳体(1)的内部设置有换热罐(4)，所述换热罐(4)的外表面焊接有散热铝箔板(5)，所述散热铝箔板(5)的另一端焊接在散热器外壳体(1)的内表面，所述换热罐(4)的内部设置有储液室(6)，所述换热罐(4)位于储液室(6)的内壁处焊接有半循环管道(7)，所述换热罐(4)上端的内部安装有驱动扇叶(8)，所述储液室(6)的内部安装有搅拌扇叶(10)，所述驱动扇叶(8)和搅拌扇叶(10)之间连接有连动转轴杆(9)。

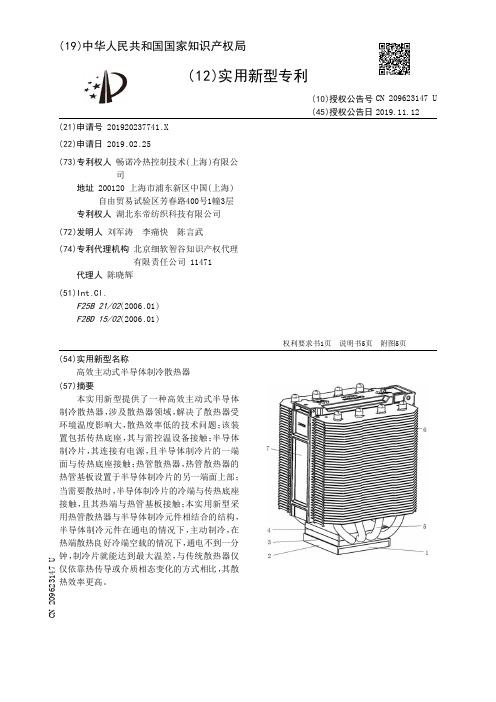

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237741.X(22)申请日 2019.02.25(73)专利权人 畅诺冷热控制技术(上海)有限公司地址 200120 上海市浦东新区中国(上海)自由贸易试验区芳春路400号1幢3层专利权人 湖北东帝纺织科技有限公司(72)发明人 刘军涛　李痛快　陈言武　(74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 陈晓辉(51)Int.Cl.F25B 21/02(2006.01)F28D 15/02(2006.01)(54)实用新型名称高效主动式半导体制冷散热器(57)摘要本实用新型提供了一种高效主动式半导体制冷散热器，涉及散热器领域，解决了散热器受环境温度影响大，散热效率低的技术问题；该装置包括传热底座，其与需控温设备接触；半导体制冷片，其连接有电源，且半导体制冷片的一端面与传热底座接触；热管散热器，热管散热器的热管基板设置于半导体制冷片的另一端面上部；当需要散热时，半导体制冷片的冷端与传热底座接触，且其热端与热管基板接触；本实用新型采用热管散热器与半导体制冷元件相结合的结构，半导体制冷元件在通电的情况下，主动制冷，在热端散热良好冷端空载的情况下，通电不到一分钟，制冷片就能达到最大温差，与传统散热器仅仅依靠热传导或介质相态变化的方式相比，其散热效率更高。

权利要求书1页 说明书5页 附图5页CN 209623147 U 2019.11.12C N 209623147U权　利　要　求　书1/1页CN 209623147 U1.一种高效主动式半导体制冷散热器，其特征在于，包括：传热底座，其与需控温设备接触；半导体制冷片，其连接有电源，且所述半导体制冷片的一端面与所述传热底座紧贴；热管散热器，所述热管散热器的热管基板设置于所述半导体制冷片的另一端面上部；其中，当需要散热时，所述半导体制冷片的冷端与所述传热底座紧贴，且其热端与所述热管基板紧贴。

专利名称：一种高效散热器专利类型：实用新型专利
发明人：叶伟炳
申请号：CN201220242262.5申请日：20120528
公开号：CN202660956U
公开日：
20130109
专利内容由知识产权出版社提供
摘要：本实用新型的一种高效散热器，包括导热板，传热板和散热鳍片；所述导热板两侧与传热板相连；所述散热鳍片置于传热板两侧；其中，相邻两片散热鳍片之间设置有间隙且互相平行。

由于散热鳍片置于传热板两侧，可以增加散热面积，提高了散热片的散热效果。

散热鳍片底部较厚，热能更好的传到散热鳍片上，同样能提高散热效果。

因此，可保证机器的正常工作，延长机器的使用寿命。

申请人：东莞市闻誉实业有限公司
地址：523000 广东省东莞市茶山镇京山村第三工业区闻宇路
国籍：CN
代理机构：东莞市中正知识产权事务所
代理人：鲁慧波
更多信息请下载全文后查看。
