【CN209546221U】一种用于电子元件的散热片【专利】

  • 格式：pdf
  • 大小：435.95 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

一种散热片[发明专利]

一种散热片[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610525773.0(22)申请日 2016.07.01(71)申请人 宁波先锋电器制造有限公司地址 315332 浙江省宁波市慈溪市附海镇工业开发区(72)发明人 姚国宁　赵仁壮　李志祥　(74)专利代理机构 北京金之桥知识产权代理有限公司 11137代理人 林建军　李瑶(51)Int.Cl.F24D 13/04(2006.01)F24D 19/10(2006.01)F24D 19/00(2006.01)(54)发明名称一种散热片(57)摘要一种散热片，包括扣合并连接在一起的第一散热单片和第二散热单片，所述第一散热单片和所述第二散热单片之间设有绝缘电热软线，所述第一散热单片和所述第二散热单片之间设有与所述绝缘电热软线布置轨迹相吻合的软线通道，所述绝缘电热软线位于所述软线通道内，靠近所述散热片边缘处设有隔热空筋和隔热孔。

按照本发明提供的散热片与现有技术相比具有如下优点：隔热空筋和隔热孔的设置可以防止本发明的边缘温升超过85K的国家标准，防止人体触碰本发明的边缘时而被烫伤；使得本发明中的绝缘电热软线可以实现以标称功率长时间的加热，而无需担心本发明的边缘温度过高；能够将绝缘电热软线的标称功率发挥到极致。

权利要求书2页 说明书8页 附图4页CN 106196249 A 2016.12.07C N 106196249A1.一种散热片，包括扣合并连接在一起的第一散热单片和第二散热单片，其特征在于：所述第一散热单片和所述第二散热单片之间设有绝缘电热软线，所述第一散热单片和所述第二散热单片之间设有与所述绝缘电热软线布置轨迹相吻合的软线通道，所述绝缘电热软线位于所述软线通道内，靠近所述散热片边缘处设有隔热空筋和隔热孔，所述隔热孔所在布置轨迹中的孔隙长度总和为所述布置轨迹的长度的41％-91％。

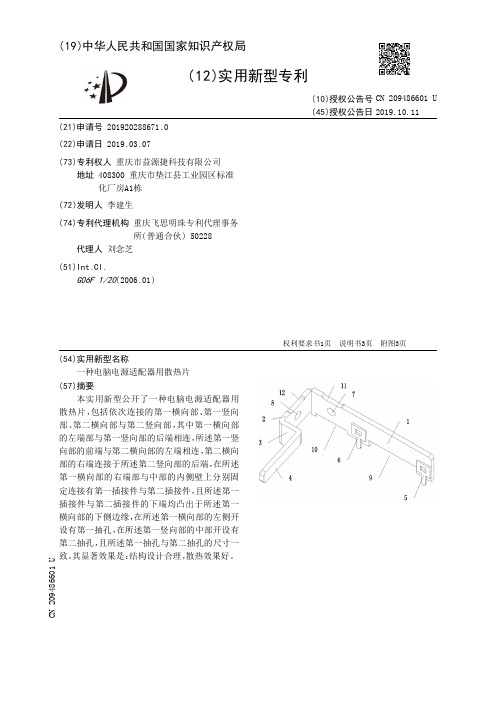

【CN209486601U】一种电脑电源适配器用散热片【专利】

【CN209486601U】一种电脑电源适配器用散热片【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920288671.0(22)申请日 2019.03.07(73)专利权人 重庆市益源捷科技有限公司地址 408300 重庆市垫江县工业园区标准化厂房A1栋(72)发明人 李建生　(74)专利代理机构 重庆飞思明珠专利代理事务所(普通合伙) 50228代理人 刘念芝(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种电脑电源适配器用散热片(57)摘要本实用新型公开了一种电脑电源适配器用散热片，包括依次连接的第一横向部、第一竖向部、第二横向部与第二竖向部，其中第一横向部的左端部与第一竖向部的后端相连，所述第一竖向部的前端与第二横向部的左端相连，第二横向部的右端连接于所述第二竖向部的后端，在所述第一横向部的右端部与中部的内侧壁上分别固定连接有第一插接件与第二插接件，且所述第一插接件与第二插接件的下端均凸出于所述第一横向部的下侧边缘，在所述第一横向部的左侧开设有第一抽孔，在所述第一竖向部的中部开设有第二抽孔，且所述第一抽孔与第二抽孔的尺寸一致。

其显著效果是：结构设计合理，散热效果好。

权利要求书1页 说明书3页 附图3页CN 209486601 U 2019.10.11C N 209486601U权　利　要　求　书1/1页CN 209486601 U1.一种电脑电源适配器用散热片，其特征在于：包括依次连接的第一横向部、第一竖向部、第二横向部与第二竖向部，其中第一横向部的左端部与第一竖向部的后端相连，所述第一竖向部的前端与第二横向部的左端相连，第二横向部的右端连接于所述第二竖向部的后端，在所述第一横向部的右端部与中部的内侧壁上分别固定连接有第一插接件与第二插接件，且所述第一插接件与第二插接件的下端均凸出于所述第一横向部的下侧边缘，在所述第一横向部的左侧开设有第一抽孔，在所述第一竖向部的中部开设有第二抽孔，且所述第一抽孔与第二抽孔的尺寸一致。

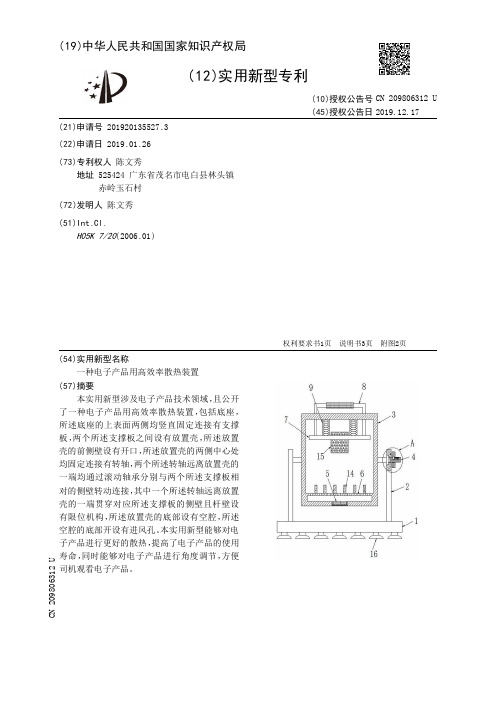

【CN209806312U】一种电子产品用高效率散热装置【专利】

【CN209806312U】一种电子产品用高效率散热装置【专利】
2 .根据权利要求1所述的一种电子产品用高效率散热装置，其特征在于，所述限位机构 包括活动套接在转轴（4）的轴壁上的转盘（10），所述转盘（10）的内壁固定设有滑块（11），所 述转轴（4）的轴壁开设有与滑块（11）相配合的滑槽，所述滑块（11）远离放置壳（3）的一侧固 定连 接有 第二弹 簧（1 2），所述 第二弹 簧（1 2）的 另一端 与滑槽的 侧壁固 定连接 ，所述转盘 （10）靠近放置壳（3）的一侧边缘处固定连接有限位杆（13），所述支撑板（2）的侧壁开设有多 个与限位杆（13）相配合的限位槽，多个所述限位槽呈环形分布设置。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920135527 .3 (22)申请日 2019 .01 .26 (73)专利权人 陈文秀
地址 525424 广东省茂名市电白ቤተ መጻሕፍቲ ባይዱ林头镇 赤岭玉石村
(72)发明人 陈文秀 (51)Int .Cl .
H05K 7/20(2006 .01)
6 .根据权利要求1所述的一种电子产品用高效率散热装置，其特征在于，所述U形杆（8） 的水平部固定设有握套。
2
CN 209806312 U
说 明 书
1/3 页
一种电子产品用高效率散热装置
技术领域 [0001] 本实用新型涉及电子产品技术领域，尤其涉及一种电子产品用高效率散热装置。
背景技术 [0002] 电子产品是以电能为工作基础的相关产品，主要包括：手表、智能手机、电话、电视 机、影碟机、录像机、摄录机、收 音机、收 录机、组合音箱、激光唱机、电 脑、移动通信产品等。 因早期产品主要以电子管为基础原件故名电子产品。 [0003] 目前开车司机在使用移动通信或者录像机等其他电子产品时，由于移动通信或者 录像机在长时间使 用时 ，会发出大量的热 ，另外汽车内没有更好的散热装置 ，会影响移动通 信或者录像机的使用寿命。

一种散热片[实用新型专利]

一种散热片[实用新型专利]

专利名称：一种散热片
专利类型：实用新型专利
发明人：王洪初
申请号：CN201020630536.9申请日：20101129
公开号：CN201869494U
公开日：
20110615
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种散热片，是一种换热片；包括散热针和散热基片，多个散热针与散热基片为一体，散热针与散热基片垂直，散热针在散热基片上等间隔排列，高度一致；所述的散热基片呈“H”形结构，所述的“H”形的上部是一“U”形框，所述的“H”形的下部内，除所述“H”形下部的两边外，设置十三根散热针；其中，中间一根散热针与相邻两边散热针间距比其余散热针之间间距大，其余散热针之间等间距；这种散热片是根据发热体需要散热量的多少，调整散热片的安装数量，并根据发热体形状，位置，安装在一个平面上；简单方便。

申请人：无锡鸿声铝业有限公司
地址：214000 江苏省无锡市新区鸿山镇鸿祥工业园
国籍：CN
代理机构：北京中恒高博知识产权代理有限公司
代理人：夏晏平
更多信息请下载全文后查看。

【CN209768080U】一种电子元件设备的散热装置【专利】

【CN209768080U】一种电子元件设备的散热装置【专利】

2
CN 209768080 U
说 明 书
1/3 页
一种电子元件设备的散热装置
技术领域 [0001] 本实用新型涉及电子元件设备技术领域，具体为一种电子元件设备的散热装置。
背景技术 [0002] 电器中很多都运用到电子元件，电子元件在运行过程中都将产生大量的热，若不 及时排除其产生的热量 ，将导致热量累积引起温度升高 ，而严重影响电 子元件的正常运行 ， 因而需要使用到电子元件设备散热装置。 [0003] 随着电子技术的不断提高，电子元件产生的热量越来越多，温度越来越高，普通的 电子元件设备仅有的散热孔已经不能保证电子元件正常的散热了，有的电子元件设备虽然 设置有风 扇散热 ，但风 扇散热的效果单一 ，如果在电 子元件产生大量的热时 ，仅仅通过风 扇 使散热效果不够好。
2 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述基座(2)等 间距设置在底板(1)上，且基座(2)上均匀分布有散热孔(3)。
3 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述透气孔(4) 均匀设置在底板(1)上，且透气孔(4)与基座(2)之间相互交错。
4 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述壳体(6)通 过梯形槽 (5) 与底板 (1) 组成滑动机构 ，且梯形槽 (5) 设置有两个 ，同时 梯形槽 (5) 关于底板 (1)中心线对称设置。
5 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述吸水板(7设置。
6 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述风扇(8)设 置有两个，且风扇(8)关于壳体(6)中心线对称设置。
7 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述电动机(9)、 转轴(10)和转杆(11)组成转动机构，且转杆(11)上均匀设置有搅拌杆(12)。

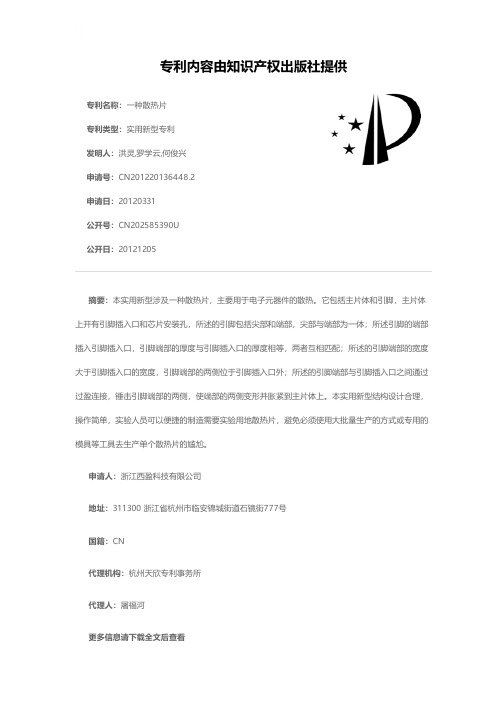

一种散热片[实用新型专利]

一种散热片[实用新型专利]

专利名称：一种散热片
专利类型：实用新型专利
发明人：洪灵,罗学云,何俊兴申请号：CN201220136448.2申请日：20120331
公开号：CN202585390U
公开日：
20121205
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种散热片，主要用于电子元器件的散热。

它包括主片体和引脚，主片体上开有引脚插入口和芯片安装孔，所述的引脚包括尖部和端部，尖部与端部为一体；所述引脚的端部插入引脚插入口，引脚端部的厚度与引脚插入口的厚度相等，两者互相匹配；所述的引脚端部的宽度大于引脚插入口的宽度，引脚端部的两侧位于引脚插入口外；所述的引脚端部与引脚插入口之间通过过盈连接，锤击引脚端部的两侧，使端部的两侧变形并胀紧到主片体上。

本实用新型结构设计合理，操作简单，实验人员可以便捷的制造需要实验用地散热片，避免必须使用大批量生产的方式或专用的模具等工具去生产单个散热片的尴尬。

申请人：浙江西盈科技有限公司
地址：311300 浙江省杭州市临安锦城街道石镜街777号
国籍：CN
代理机构：杭州天欣专利事务所
代理人：屠福河
更多信息请下载全文后查看。

一种新型散热片[实用新型专利]

专利名称：一种新型散热片
专利类型：实用新型专利
发明人：莫仁乐,张野,卢澳
申请号：CN202021545107.1申请日：20200730
公开号：CN212544397U
公开日：
20210212
专利内容由知识产权出版社提供
摘要：一种新型散热片，涉及电子元件散热片技术领域，包括底板，所述的底板下表面设有用于安装电子元件的安装结构，在底板的上表面垂直分布有若干螺纹座，在螺纹座上螺接有散热机构，所述的散热机构的顶端设有螺纹孔。

当散热片表面污染或被堵塞时，通过拧下散热机构，即可很方便的对散热片进行清洁，使散热片恢复散热性能。

当电子元件老化，对散热的需求更高时，可将散热部件螺接于螺纹孔上，使本新型的散热能力大幅提升，以满足电子元件的更高散热需要，从而延长电子元件的使用寿命。

矩阵排列的散热机构，可充分满足通风的需要，当气流流过扇叶时，可带动扇叶旋转，从而对散热片表面的气流进行扰动，加速热交换，提高散热效率。

申请人：导晶(上海)信息科技有限公司
地址：201600 上海市松江区茸悦路228号1021室
国籍：CN
代理机构：北京开阳星知识产权代理有限公司
代理人：姚金金
更多信息请下载全文后查看。

散热片[实用新型专利]

专利名称：散热片
专利类型：实用新型专利
发明人：谢佑南
申请号：CN201720650752.1申请日：20170605
公开号：CN207340385U
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种散热片，该散热片包括：散热鳍片及热固性散热基板，散热鳍片以热固化方式一体成型地固化在所述热固性散热基板上。

由于本实用新型型采用热固性散热基板，使得散热鳍片可以在散热基板上固化为一体成型的散热片，因此不存在散热鳍片与散热基板之间的微小间隙，保证散热路径畅通，增强了散热效果，而且在制作工序上只需要将一块块的散热鳍片插入流质状态的散热基板上一起加热固化即可，在制作成本及制作时间上均能够做到最小化。

申请人：深圳市鸿富诚屏蔽材料有限公司
地址：518103 广东省深圳市宝安区福永街道凤凰第三工业区0A-04区C栋第一层南及第二、三层国籍：CN
代理机构：广东知恒律师事务所
代理人：李星星
更多信息请下载全文后查看。

一种电子产品高效复合散热片的制备方法[发明专利]

专利名称：一种电子产品高效复合散热片的制备方法专利类型：发明专利
发明人：不公告发明人
申请号：CN201610690050.6
申请日：20160819
公开号：CN106311581A
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本发明公开了一种电子产品高效复合散热片的制备方法，该方法采用剥离液剥离石墨烯，配合研磨或搅拌，可降低对研磨或搅拌速度的要求，无需对石墨片层超高速剪切即可实现对石墨烯的剥离，通过氮掺杂可简单、有效地提高石墨烯中碳与碳间的结构完整性，且使用的有机或无机固相氮源具有成本低及易取得的优点，可有效降低制造成本。

申请人：苏州思创源博电子科技有限公司
地址：215009 江苏省苏州市高新区美田里路2号5幢113室
国籍：CN
更多信息请下载全文后查看。

散热器的散热片[实用新型专利]

专利名称：散热器的散热片专利类型：实用新型专利发明人：林泓溢
申请号：CN02234094.7申请日：20020521
公开号：CN2545705Y
公开日：
20030416
专利内容由知识产权出版社提供
摘要：一种散热器的散热片，其特征在于；其是在一高传导热性材质所制成的薄片体的其中一表面上形成有数个不对称的凸点；藉由这种散热片在相互组叠或并装时，使相邻的散热片的凸点成错开的布置，而形成以凸点的突起高度作为相邻散热片的片距，藉此缩短散热片间的片距，以增加散热片的片数并达成提升散热器的散热效率。

申请人：林泓溢
地址：台湾省台北县淡水镇水源里瓦窑坑9-1号
国籍：CN
代理机构：中科专利商标代理有限责任公司
代理人：朱黎光
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代理人 孙章虎
(51)Int .Cl . H05K 7/20(2006 .01)
(10)授权公告号 CN 209546221 U (45)授权公告日 2019.10.25
( 54 )实用新型名称 一种用于电子元件的散热片
( 57 )摘要 本实 用新型公开了一 种 用于电 子元件的 散
热片 ，包括散热片组和用于安装电 子元件的基 板 ，所述散热片组 和所述基板转动连接 ，所述散 热片组 和所述基板上设置有限 制转 动的限 位通 孔；所述散热片组包括底板、基片和盖板，所述底 板上开设有若干个等间距的安装槽，所述基片的 底端与该安装槽间隙配合，所述盖板的顶端设置 有滑槽 ，所述基片的 顶端与该滑槽间隙 配合 ，所 述基片设置有若干个雨滴型凸起，若干个凸起沿 基片长度方向设置，若干个所述凸起的尖端朝向 一致；所述底板、基片和盖板为铝制品。本实用新 型的有益效果可便捷选择散热片的安装位置，方 便与散热风扇配合，提高散热效率。
实用新型内容 [0004] 针对以上不足，本实用新型的目的就是提供一种用于电子元件的散热片，可便捷 选择散热片的安装位置，方便与散热风扇配合，提高散热效率。 [0005] 本实用新型的目的是通过这样的技术方案实现的，一种用于电子元件的散热片， 包括散热片组 和 用于安装电 子元件的 基板 ，所述散热片组 和所述基板转动连接 ，所述散热 片组和所述基板上设置有限制转动的限位通孔； [0006] 所述散热片组包括底板、基片和盖板，所述底板上开设有若干个等间距的安装槽， 所述基片的 底端与该安装槽间隙 配合 ，所述盖板的 顶端设置有滑槽 ，所述基片的 顶端与该 滑槽间隙配合，所述基片设置有若干个雨滴型凸起，若干个凸起沿基片长度方向设置，若干 个所述凸起的尖端朝向一致； [0007] 所述底板、基片和盖板为铝制品。 [0008] 进一步，若干个凸起沿基片长度方向设置分为两个区域，位于第一区域中的凸起 呈矩阵分布，位于第二区域中的凸起错位分布，且逐渐稀疏分布。 [0009] 进一步，所述安装槽为矩形状，所述基片的底端为矩形状。 [0010] 进一步，所述盖板的顶端还设置有若干个开槽。 [0011] 进一步，所述底板、基片和盖板的表面镀有银膜。 [0012] 进一步，所述底板上设置有圆杆，该圆杆穿设所述基板，该圆杆的一端设置有圆 盘，圆盘的外直径大于所述圆杆的外直径。 [0013] 进一步，所述基片的厚度为2 .2mm～3mm，所述凸起的厚度为1 .05mm～3 .00mm。 [0014] 进一步，所述基板和底板之间还填充有导热膏。 [0015] 由于采用了上述技术方案，本实用新型具有如下的优点：通过将所述散热片组和 所述基板转动连接 ，所述散热片组 和所述基板上设置有限 制转动的限 位通孔 ；所述散热片 组包括底板、基片和盖板，所述底板上开设有若干个等间距的安装槽，所述基片的底端与该
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920078598 .4
(22)申请日 2019 .01 .17
(73)专利权人 重庆迪普金属材料有限公司 地址 400700 重庆市北碚区北温泉镇前进 村大房社
(72)发明人 李国纲 刘宗培 潘成刚
(74)专利代理机构 重庆信航知识产权代理有限 公司 50218
权利要求书1页 说明书3页 附图3页
CN 209546221 U
CN 209546221 U
权 利 要 求 书
1/1 页
1 .一种用于电子元件的散热片，其特征在于：包括散热片组和用于安装电子元件的基 板 ，所述散热片组 和所述基板转动连接 ，所述散热片组 和所述基板上设置有限 制转动的限 位通孔；
所述散热片组包括底板、基片和盖板，所述底板上开设有若干个等间距的安装槽，所述 基片的 底端与该安装槽间隙 配合 ，所述盖板的 顶端设置有滑槽 ，所述基片的 顶端与该滑槽 间隙配合，所述基片设置有若干个雨滴型凸起，若干个凸起沿基片长度方向设置，若干个所 述凸起的尖端朝向一致；
所述底板、基片和盖板为铝制品。 2 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：若干个凸起沿基片 长度方向设置分为两个区域 ，位于第一区域中的凸起呈矩阵 分布 ，位于第二区域中的凸起 错位分布，且逐渐稀疏分布。 3 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：所述安装槽为矩形 状，所述基片的底端为矩形状。 4 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：所述盖板的顶端还 设置有若干个开槽。 5 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：所述底板、基片和 盖板的表面镀有银膜。 6 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：所述底板上设置有 圆杆，该圆杆穿设所述基板，该圆杆的一端设置有圆盘，圆盘的外直径大于所述圆杆的外直 径。 7 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：所述基片的厚度为 2 .2mm～3mm，所述凸起的厚度为1 .05mm～3 .00mm。 8 .根据权利要求1所述的一种用于电子元件的散热片，其特征在于：所述基板和底板之 间还填充有导热膏。
2
CN 209546221 U
说 明 书
Hale Waihona Puke 1/3 页一种用于电子元件的散热片
技术领域 [0001] 本实用新型具体涉及一种用于电子元件的散热片。
背景技术 [0002] 散热片是一种给电器中的易发热电子元件散热的装置，多由铝合金，黄铜或青铜 做成板状，片状，多片状等，如电脑中CPU中央处理器要使用相当大的散热片，电视机中电源 管，行管，功放器中的功放管都要使用散热片。一般散热片在使用中要在电子元件与散热片 接触面涂上一层导热材料 ，使元器件发出的 热量更有效地传导到散热片上 ，再经散热片散 发到周围空气中去。 [0003] 在使用各类结构的散热元件对电子元件进行散热，通常会借助风扇进行辅助散 热，其中在电子元件集中的电路板上或主板上，安装风扇的位置可能会有所限制，且现有的 散热片散热效率较低。
