《汽车构造》练习题(含答案)一、填空题1.发动机各个机构与系统的装配基体就是( )。
2.活塞连杆组( )、( )、( )、( )由等组成。
3.活塞环包括( )、( )两种。
4.在安装气环时,各个气环的切口应该( )。
5.油环分为( )与组合油环两种,组合油环一般由( )、( )组成。
6.在安装扭曲环时,还应注意将其内圈切槽向( ),外圈切槽向( ),不能装反。
7.活塞销通常做成( )圆柱体。
8.活塞销与活塞销座孔及连杆小头衬套孔的配合,一般都采用( )配合。
9.连杆由( )、( )与( )三部分组成。
连杆( )与活塞销相连。
10.曲轴飞轮组主要由( )与( )以及其她不同作用的零件与附件组成。
11.曲轴的曲拐数取决于发动机的( )与( )。
12.曲轴按支承型式的不同分为( )与( );按加工方法的不同分为 ( )与( )。
13.曲轴前端装有驱动配气凸轮轴的( ),驱动风扇与水泵的( ),止推片等,有些中小型发动机的曲轴前端还装有( ),以便必要时用人力转动曲轴。
14.飞轮边缘一侧有指示气缸活塞位于上止点的标志,用以作为调整与检查( )正时与( )正时的依据。
15.V8发动机的气缸数为( )缸。
16.V8发动机全支承式曲轴的主轴径数为( )。
二、选择题1.将气缸盖用螺栓固定在气缸体上,拧紧螺栓时,应采取下列方法( )A.由中央对称地向四周分几次拧紧;B.由中央对称地向四周分一次拧紧;C.由四周向中央分几次拧紧;D.由四周向中央分一次拧紧。
2.对于铝合金气缸盖,为了保证它的密封性能,在装配时,必须在( )状态下拧紧。
A.热状态B.冷状态C.A、B均可D.A、B 均不可3.一般柴油机活塞顶部多采用( )。
A.平顶B.凹顶C.凸顶D.A、B、C均可4.为了保证活塞能正常工作,冷态下常将其沿径向做成( )的椭圆形。
A.长轴在活塞销方向;B.长轴垂直于活塞销方向;C.A、B均可;D.A、B均不可。
5.在装配开有Π形或T形槽的活塞时,应将纵槽位于从发动机前面向后瞧的( )。
学习单元一汽车零件图样的识读与测绘学习任务一简单零件图样的识读与绘制）。
⑦用剖切面局部地剖开机件所得的视图称（ C ）视图。
A 全剖B 半剖C 局部剖D 断面⑧半剖视图以（ D ）线为对称中心线。
A 双点画线B 虚线C 细实线 D细点画线⑨全剖视图选用的是（ C ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它⑩半剖视图选用的是（ A ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它2）判断题：①视图包括基本视图，局部视图、斜视图和向视图共四种。
（√）②视图上标有“A”字样的是向视图。
（√）③视图上标有“A向旋转”字样的是斜视图。
（×）④局部视图的断裂边界一般以波浪线表示。
（√）⑤机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
（√）⑥六个基本视图中，最常应用的是右视图，仰视图和后视图。
（×）⑦金属材料的剖面符号是与水平成45。
的互相平行间隔均匀的粗实线。
（×）⑧半剖视图的分界线是粗实线。
（×）⑨局部剖视图的波浪线可用轮廓线代替。
（×）⑩假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
（×）学习任务二 垫类零件图样的绘制与读图评价与反馈1）选择题①排气管垫片就其构成主题材料属于（ B ）A 橡胶垫B 石棉垫C 石棉橡胶垫D 柔性石墨垫 ②在绘制排气管垫片时主要采用的绘图工具有（ B ） A 丁字尺 B 圆规 C 曲线板 D 螺距规③在垫片的分类中，B 代表是下列哪种类型的垫片（ B ）A 型不带内外加强环；B 型带内加强环；C 型带外加强环；D 型带内外加强环④在标注尺寸时，直径的符号为（ B ），球直径的符号为S ￠，45°倒角的符号为（ A ） A ￠ C B d s C C ￠ D s ￠⑤在下列四种说法中，选择一种正确的答案（ C ）。
A A 上B 下，C 前D 后 B A 前B 后，C 上D 下 C A 后B 前，C 下D 上 D A 左B 右，C 上D 下⑥用剖切面完全地剖开机件所得的视图称（ A ）视图。
第2章曲柄连杆机构构造与维修教学重点1.了解曲柄连杆机构作用与组成；2.了解曲柄连杆机构工作条件和受力分析；3.掌握机体组、活塞连杆组和曲轴飞轮组主要部件构造和装配连接关系。
教学难点1.曲柄连杆机构主要零部件检测和维修方法；2.曲柄连杆机构常见异响诊断与排除。
2.1概述曲柄连杆机构作用、组成1.作用：将燃气作用在活塞顶上的压力转化为曲轴旋转运动而对外输出动力。
2.组成：机体组、活塞连杆组和曲轴飞轮组。
工作条件与受力分析1. 工作条件：温度最高2500℃以上，压力最高达5～9MPa，化学腐蚀。
2. 受力分析：1〕气体作用力〔图2－1所示〕2〕惯性力〔图2－2所示〕3〕离心力〔图2－2所示〕4〕摩擦力图2－1气体压力分析.swf图2－2往复惯性力和离心力作用示意图.swf2.2机体组构造和维修气缸体和曲轴箱1.气缸定义：气缸体上部有一个或数个为活塞在其中运动做导向的圆柱形空腔。
2.气缸体型式：水冷式和风冷式整体式气缸有上下两个平面，安装气缸盖和下曲轴箱。
是气缸修理的加工基准。
３.气缸材料：一般采用优质灰铸铁，也有在铸铁中参加少量合金元素，为提高耐磨性，采用外表淬火和镀铑等处理工艺。
4.气缸套形式：干式和湿式5.气缸套材料：合金铸铁或合金钢6.气缸排列形式：单列式、V形式、对置式7.曲轴箱结构形式：平分式、龙门式、隧道式气缸盖与气缸垫1.气缸盖1〕气缸盖作用：封闭气缸上部并与气缸和活塞顶部共同构成燃烧室2〕气缸盖结构：水套、火花塞孔、进排气口等3〕气缸盖材料：灰铸铁或合金铸铁，也有是铝合金铸造.2.气缸垫1〕气缸垫作用：密封，防止漏水，漏气2〕气缸垫材料：金属-石棉垫3〕气缸垫安装：卷边朝向易修整的接触面或硬平面气缸体与气缸盖的检修1.常见损伤形式：1〕裂纹2〕变形3〕磨损2.气缸磨损：1〕特点：不均匀磨损。
气缸沿工作外表在活塞环运动区域呈上大下小的不规那么锥形磨损，磨损最大部位是活塞在上止点位置时第一道活塞环相对应的气缸壁。

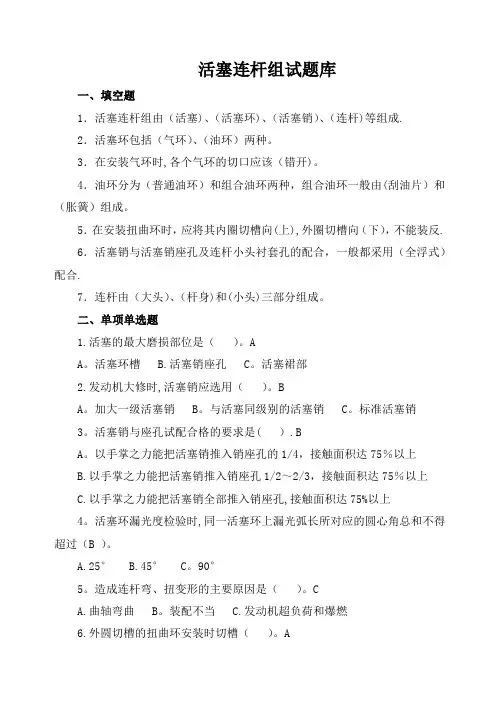

活塞连杆组试题库一、填空题1．活塞连杆组由（活塞)、（活塞环)、（活塞销）、（连杆)等组成.2．活塞环包括（气环）、（油环）两种。
3．在安装气环时,各个气环的切口应该（错开)。
4．油环分为（普通油环）和组合油环两种，组合油环一般由(刮油片）和（胀簧）组成。
5．在安装扭曲环时，应将其内圈切槽向(上),外圈切槽向（下），不能装反.6．活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用（全浮式）配合.7．连杆由（大头）、（杆身)和(小头)三部分组成。
二、单项单选题1.活塞的最大磨损部位是（）。
AA。
活塞环槽 B.活塞销座孔 C。
活塞裙部2.发动机大修时,活塞销应选用（）。
BA。
加大一级活塞销 B。
与活塞同级别的活塞销 C。
标准活塞销3。
活塞销与座孔试配合格的要求是( ）.BA。
以手掌之力能把活塞销推入销座孔的1/4，接触面积达75％以上B.以手掌之力能把活塞销推入销座孔1/2～2/3，接触面积达75％以上C.以手掌之力能把活塞销全部推入销座孔,接触面积达75%以上4。
活塞环漏光度检验时,同一活塞环上漏光弧长所对应的圆心角总和不得超过（B ）。
A.25°B.45° C。
90°5。
造成连杆弯、扭变形的主要原因是（）。
CA.曲轴弯曲 B。
装配不当 C.发动机超负荷和爆燃6.外圆切槽的扭曲环安装时切槽（）。
AA、向上B、向下7。
活塞在工作状态下发生椭圆变形，其长轴在（）。
AA．垂直与活塞销座轴线方向 B．平行与活塞销座轴线方向 C．没有什么具体规律8. 活塞在制造中，其头部有一定的锥度，主要是由于（）.CA．节省材料 B．减小往复运动的惯性力 C．活塞在工作中受热不均匀9. 扭曲环之所以会扭曲,是因为（ ).BA．加工成扭曲的 B．环断面不对称C．摩擦力的作用10. 连杆大头做成分开式的目的是（）。
BA．便于加工 B．便于安装C．便于定位11. 为了保护活塞裙部表面，加速磨合，在活塞裙部较多采用的措施是（C ）。

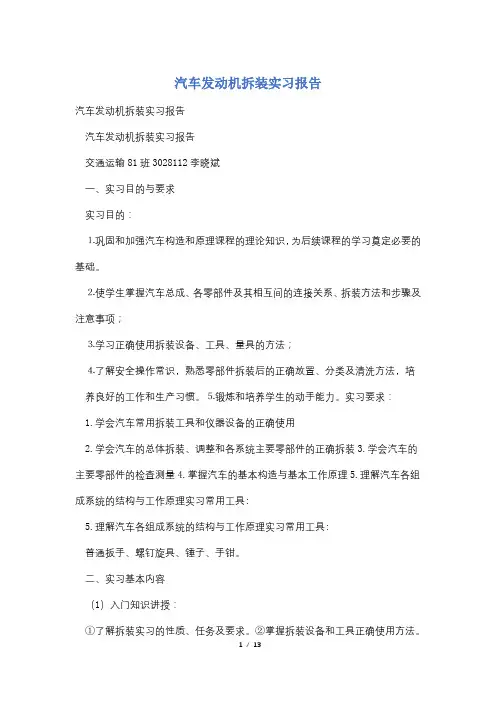

汽车发动机拆装实习报告汽车发动机拆装实习报告汽车发动机拆装实习报告交通运输81班3028112李晓斌一、实习目的与要求实习目的：⒈巩固和加强汽车构造和原理课程的理论知识，为后续课程的学习奠定必要的基础。
⒉使学生掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；⒊学习正确使用拆装设备、工具、量具的方法；⒋了解安全操作常识，熟悉零部件拆装后的正确放置、分类及清洗方法，培养良好的工作和生产习惯。
⒌锻炼和培养学生的动手能力。
实习要求：1.学会汽车常用拆装工具和仪器设备的正确使用2.学会汽车的总体拆装、调整和各系统主要零部件的正确拆装3.学会汽车的主要零部件的检查测量4.掌握汽车的基本构造与基本工作原理5.理解汽车各组成系统的结构与工作原理实习常用工具:5.理解汽车各组成系统的结构与工作原理实习常用工具:普通扳手、螺钉旋具、锤子、手钳。
二、实习基本内容（1）入门知识讲授：①了解拆装实习的性质、任务及要求。
②掌握拆装设备和工具正确使用方法。
③了解拆装实习的安全和文明操作的注意事项。
④讲授汽车基本构造及发动机基本构造与工作原理。
（2）发动机曲柄连杆机构及配气机构的拆装①观察并拆卸发动机的外部装置，了解气功能和其它机构的连接关系。
②按顺序拆卸气缸盖、活塞组、气门组、凸轮轴、曲轴等曲柄连杆机构和配气机构，认识其名称、作用、工作原理和连接关系，然后按技术要求装复，并注意正时齿轮记号、连杆、活塞的标记等，以保证正确安装。
③在拆卸过程中了解润滑油路和冷却水的循环水路。
（3）发动机燃料供给系的拆装①观察发动机燃料系的组成，了解总成名称、作用和连接关系。
②拆装燃油滤清器总成，了解其结构和工作过程。
（4）发动机冷却系、润滑系总成①拆装水泵，了解其结构、零件名称和工作原理。
②拆装机油泵，了解其结构、零件名称和工作原理。
③拆装机油滤清器，了解其结构、零件名称、工作原理和滤清油路。
④观察节温器、分水管、机油调压阀、旁通阀和曲轴箱通风、单向阀等结构，弄清其工作原理。
桑塔纳2000轿车结构与维修(1)发动机气缸体总成的结构与维修一、总体结构AFE型发动机气缸体总成分解图见图1-76所示，AJR型发动机气缸体总成分解图见图1-77所示。
图1-76 AFE型发动机气缸体总成分解图l-主轴承盖 2、5-3号主轴承 3、6-半圆形止推环 4-滚针轴承 7-衬垫 8-前油封凸缘 9-油封 10-中间轴 1l-密封凸缘 12-油封 13、15-l、2、4和5号主轴承 14-曲轴 16-曲轴主轴承盖螺栓（拧紧力矩65N·m）二、发动机气缸体的结构与维修（一）发动机气缸体的结构桑塔纳2000轿车发动机的气缸体为四缸直列、水冷、无缸套、全支承（有五个主轴颈）、龙门式（曲轴轴线在气缸体下平面之上）结构，用合金铸铁铸造而成。
龙门架深度为58mm，宽度为98mm。
气缸体长379mm，高278mm，质量32.8kg。
缸径81mm，缸心距88mm，两缸间壁厚仅有7mm。
前后两端轴向缸壁最薄处只有5mm，缸筒壁厚6mm。
气缸体上下平面、前后端面、两侧的安装平面都进行了加厚并增设加强肋。
冷却水从气缸体左下方中部进入，经过气缸体两端水道进入右边，流过上平面分布的水孔进入气缸盖。
AFE型发动机曲轴箱采用压力平衡通风方式，装有水温和爆震传感器。
AJR型发动机没有中间轴和分电器，水泵一半壳体铸在气缸体上。
汽油箱里装有电动汽油泵。
原中间轴驱动的齿轮式机油泵改为由曲轴借链条带动的转子泵，因此在气缸体结构上作了相应改进。
图1-77 AJR型发动机气缸体总成分解图1-机油泵链轮 2-曲轴 3-曲轴瓦 4-轴承盖 5-脉冲轮 6-滚针轴承 7-飞轮 8-中间支板 9-螺塞 10-Ｏ形圈 11-止推片 12-支架 13-前油封 14-气缸体 15-后油封架（二）AFE型发动机气缸体的维修1、气缸体的分解（1）将气缸体反转倒置在工作台上。
（2）拆下中间轴密封凸缘，拆下气缸体前端中间轴密封凸缘中的油封。
《汽车发动机构造与维修》课程标准1.课程说明《汽车发动机构造与维修》课程标准课程编码〔16506、16508〕承担单位〔机电工程学院〕制定〔〕制定日期〔2022/10/9 〕审核〔专业指导委员会〕审核日期〔〕批准〔〕批准日期〔〕（1）课程性质：本课程是汽车检测与维修技术专业的一门专业必修课，也是培养学生创新创业能力的专业核心课。
（2）课程任务：通过课程学习，学生能够掌握汽车发动机构造、原理和应用，能够对汽车发动机进行拆装与检修，培养学生对汽车发动机实际问题进行分析和解决的岗位职业能力，促使学生养成良好的职业素养，为学生从事汽车维修相关岗位的工作打下坚实基础。
（3）课程衔接：在课程设置上，前导课程有机械制图、汽车机械基础、汽车电工与电子技术，后续课程有发动机电控系统检修、发动机电控检测实训。
2.学习目标（1）知识目标1）掌握汽车发动机的基本工作原理、发动机各部分的组成、基本结构和工作过程；2）掌握汽车发动机总成及各部分拆装方法；3）掌握汽车发动机日常维护保养和定期维护保养方法；3）掌握汽车发动机常见机械故障检测、诊断及排除的思路；4）了解汽车发动机装配与调试的工艺知识。
（2）能力目标1）会进行汽车发动机的日常维护保养和定期维护保养；2）能熟练拆装汽车发动机总成、零部件，并能正确判定其工作使用情况；3）能针对曲柄连杆机构常见故障进行检测、诊断及排除；4）能针对配气机构常见故障进行检测、诊断及排除；5）能针对电控燃油喷射系统的简单故障进行检测与诊断；6）能针对柴油机燃料供给系统常见故障进行检测、诊断及排除；7）能针对冷却系统常见故障进行检测、诊断及排除；8）能针对润滑系统常见故障进行检测、诊断及排除；9）会进行发动机的组装与调试。
3.课程设计本课程以发动机总成拆装、曲柄连杆机构检修、配气机构检修、冷却系统检修、润滑系统检修、发动机总成检查等6个项目为载体，与企业合作设计19个典型的工作任务作为学习情境；根据岗位（群）工作任务要求，确定学习目标及学习任务内容；本课程采取项目教学、任务驱动的教学模式，以学生为主体、以过程性评价为导向组织教学考核。
《汽车构造》练习题(含答案)一、填空题1.发动机各个机构与系统的装配基体就是( )。
2.活塞连杆组( )、( )、( )、( )由等组成。
3.活塞环包括( )、( )两种。
4.在安装气环时,各个气环的切口应该( )。
5.油环分为( )与组合油环两种,组合油环一般由( )、( )组成。
6.在安装扭曲环时,还应注意将其内圈切槽向( ),外圈切槽向( ),不能装反。
7.活塞销通常做成( )圆柱体。
8.活塞销与活塞销座孔及连杆小头衬套孔的配合,一般都采用( )配合。
9.连杆由( )、( )与( )三部分组成。
连杆( )与活塞销相连。
10.曲轴飞轮组主要由( )与( )以及其她不同作用的零件与附件组成。
11.曲轴的曲拐数取决于发动机的( )与( )。
12.曲轴按支承型式的不同分为( )与( );按加工方法的不同分为 ( )与( )。
13.曲轴前端装有驱动配气凸轮轴的( ),驱动风扇与水泵的( ),止推片等,有些中小型发动机的曲轴前端还装有( ),以便必要时用人力转动曲轴。
14.飞轮边缘一侧有指示气缸活塞位于上止点的标志,用以作为调整与检查( )正时与( )正时的依据。
15.V8发动机的气缸数为( )缸。
16.V8发动机全支承式曲轴的主轴径数为( )。
二、选择题1.将气缸盖用螺栓固定在气缸体上,拧紧螺栓时,应采取下列方法( )A.由中央对称地向四周分几次拧紧;B.由中央对称地向四周分一次拧紧;C.由四周向中央分几次拧紧;D.由四周向中央分一次拧紧。
2.对于铝合金气缸盖,为了保证它的密封性能,在装配时,必须在( )状态下拧紧。
A.热状态B.冷状态C.A、B均可D.A、B 均不可3.一般柴油机活塞顶部多采用( )。
A.平顶B.凹顶C.凸顶D.A、B、C均可4.为了保证活塞能正常工作,冷态下常将其沿径向做成( )的椭圆形。
A.长轴在活塞销方向;B.长轴垂直于活塞销方向;C.A、B均可;D.A、B均不可。
5.在装配开有Π形或T形槽的活塞时,应将纵槽位于从发动机前面向后瞧的( )。
汽车发动机拆装与检测学分制复习题纲一、填空题1. 四冲程发动机曲轴转二周，活塞在气缸里往复行程次，进、排气门各开闭_L次，气缸里热能转化为机械能________ L次。
2. _____________________ 二冲程发动机曲轴转_J 周，活塞在气缸里往复行程2 次，完成1工作循环。
3. 发动机的动力性指标主要有最大扭矩、额定功率等；经济性指标主要是_ 燃油消耗率。
4. 发动机的有效功率与指示功率之比称为________ 。
5. 汽车用活塞式内燃机每一次将热能转化为机械能，都必须经过进、_压缩、作功和排气,这样一系列连续过程，这称为发动机的一个—冲程或工作循环。
6 .往复活塞式点燃发动机一般由 ______ 、______ 、______ 、______ 、________ 、_____ 、起动系。
7. 曲柄连杆机构可分为_____ 组、_____ 组和______ 组。
8. 缸套与冷却水直接接触的缸套是_____ ，不直接接触的是______ 。
9. 配气机构由______ 组、_______ 组组成。
10. 发动机按使用燃料不同可分为 ________ 、_____ 两种。
11. 发动机的冷却方式有 ____ 和_____ 两种。
12. 按完成一个工作循环活塞的往复次数不同分为_______ 冲程和_冲程发动机。
13. 曲轴到凸轮轴的传动方式可分为 _____ 传动、_______ 传动和_____ 传动。
14. 曲柄连杆机构在工作中的受力有______ 力、 _____ 力、______ 和______ 。
15. 活塞环的三隙检验项目有_____ 、_________ 和 ________ 。
16. 汽车一般由_____ 、 _____ 和_____________ 四大部分组成。
17. 气缸套有___________ 和 ______ 两种。
18. 与活塞销座孔和连杆小头衬套的连接方式有_______ 和________ 两种。
绪论0-1 汽车的定义是什么？根据GB/T3730.1—2001，对汽车的定义是：由动力驱动，一般具有4个或4个以上车轮的非轨道承载车辆，主要用于载运人、货物及其它的一些特殊用途。
0-2在国标GB/T3730.1—2001 《汽车和挂车类型的术语和定义》中汽车是如何分类的？在国标GB/T3730.1—2001 《汽车和挂车类型的术语和定义》中，将汽车按用途分为乘用车和商用车两大类。
乘用车是指在其设计和技术特性上主要用于载运乘客及其随身行李和（或）临时物品的汽车，包括驾驶员座位在内最多不超过9个座位。
它也可牵引一辆挂车。
商用车是指在设计和技术特性上用于运送人员及其所身行李和货物的汽车，并且可以牵引挂车，乘用车不包括在内。
0-3轿车根据轴距大小是如何分类的？①微型轿车轴距L<2400mm ；②小型轿车轴距L=2400~2550mm ；③紧凑型轿车轴距L=2455~2700mm ；④中型轿车轴距L=2700~2850mm ；⑤大中型轿车轴距L=2850~3000mm⑥豪华型轿车轴距L>3000mm0-4 德国汽车是如何分类的？1）德国奔驰汽车公司根据车身系列分类，如W124、W140等系列；每一种车系又有不同型号，如300SE、500SE。
根据装备的档次和形式又分为5级：C级为经济型小型轿车，E 级是奔驰最全面的一种系列（有13种样式），S级为特级豪华车型，G级代表越野汽车。
数字表示发动机排量，如500表示发动机排量为5L。
发动机排量后面的字母表示结构的特色，如S为豪华装备，E为电子燃油喷射，C为双门型。
例如，某奔驰轿车型号为W140-500SEC，其含义是，车身系列是W140，发动机排量是5L，装备为豪华型，电子燃油喷射，双门型。
2）德国大众汽车公司将乘用车分为A、B、C、D级。
A级轿车又分为A00、A0和A 三级，相当于国内微型轿车和普通型轿车；B级和C级轿车分别相当于国内中级轿车和中高级轿车；D级相当于国内高级轿车。
