注塑模具验收标准模板

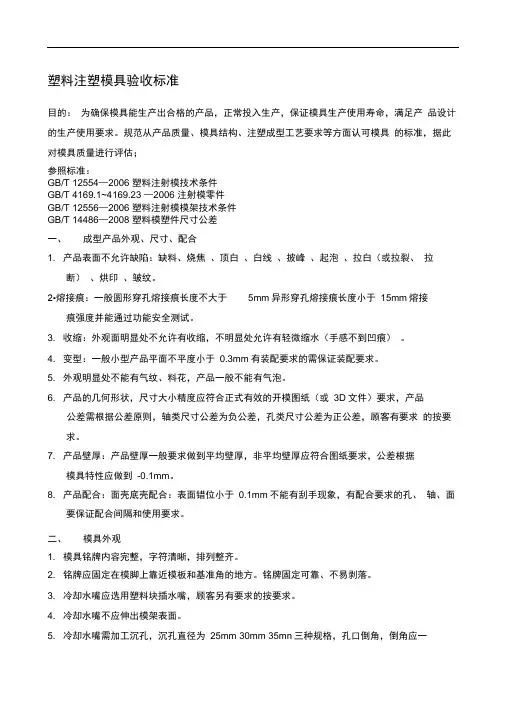

塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。

规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T 12554—2006 塑料注射模技术条件GB/T 4169.1~4169.23 —2006 注射模零件GB/T 12556—2006 塑料注射模模架技术条件GB/T 14486—2008 塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1. 产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。

2•熔接痕：一般圆形穿孔熔接痕长度不大于5mm异形穿孔熔接痕长度小于15mm熔接痕强度并能通过功能安全测试。

3. 收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。

4. 变型：一般小型产品平面不平度小于0.3mm有装配要求的需保证装配要求。

5. 外观明显处不能有气纹、料花，产品一般不能有气泡。

6. 产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。

7. 产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。

8. 产品配合：面壳底壳配合：表面错位小于0.1mm不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。

二、模具外观1. 模具铭牌内容完整，字符清晰，排列整齐。

2. 铭牌应固定在模脚上靠近模板和基准角的地方。

铭牌固定可靠、不易剥落。

3. 冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。

4. 冷却水嘴不应伸出模架表面。

5. 冷却水嘴需加工沉孔，沉孔直径为25mm 30mm 35mn三种规格，孔口倒角，倒角应一致。

6. 冷却水嘴应有进出标记。

7. 标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。

Section Page Ver.No Date Prepared Checked Approved 页码 版本 生效期 准备 审核 批准 1/121. 目的：预防生产使用时出现重大品质事故，保证生产能够正常进行，提高产品品质。

2. 范围：适用于注塑部件的检验判定。

3.4.检验条件及步骤：4.1 检验条件检验位置：被检验件应放在自己面前10cm ±1cm 处的检验桌面上检验背景：灰色（需丝印的透明件背景颜色为黑色和白色两种） 检验距离：35～50cm灯光：800～1200lux 白炽灯 检验时间：注：推荐检验时间，根据产品复杂程度调整Section Page Ver.No Date Prepared Checked Approved 页码版本生效期准备审核批准2/124.2检验步骤5.注：不透明腕枕的正面（丝印面）为Ⅱ类表面，其他表面为Ⅲ类表面；透明腕枕的上盖和侧面（透明面）为Ⅱ类表面，其他表面为Ⅲ类表面Section Page Ver.No Date Prepared Checked Approved 页码版本生效期准备审核批准3/126.检验表面的分类及可接受的非超标缺陷个数：7.抽样水准：按照GB/T2828逐批计数抽样标准执行,一般检验水平II， AQL: CR：0, MA：0.65, MI：2.5从每批来料中按照日期分别抽取相应数量产品进行检查。

8.Section Page Ver.No Date Prepared Checked Approved 页码版本生效期准备审核批准4注：在缺陷定义中未定义的缺陷，请参照与之相近的缺陷来检验9.检验内容及标准：9.1 包装标识检查：①包装标识正确，需与实物相符，无混料，缺陷等级MA。

Section Page Ver.No Date Prepared Checked Approved 页码版本生效期准备审核批准5/12②包装完好，外包装无破损，内包装无散落，缺陷等级MA。

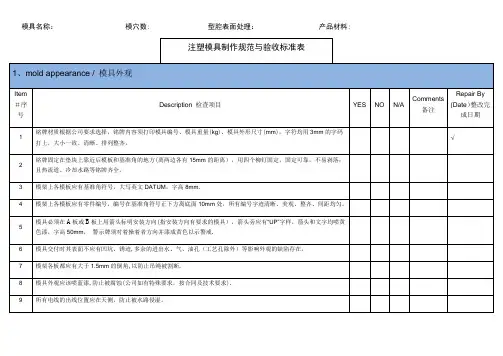

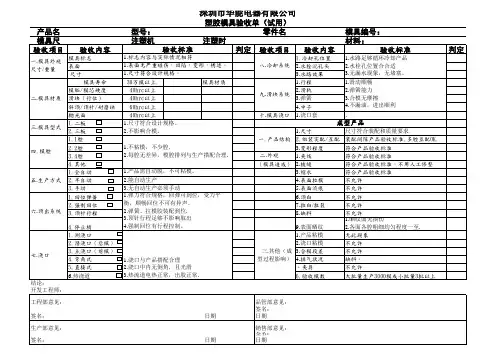

模具名称：模穴数：型腔表面处理：产品材料：otting per attached sketch/按下图所示的配合关系检查sembly lifter/装斜顶时的检查项目查项目品合格率:85%以上,附品管检查报告。

预验收须满足模具验收标准表合格项85%以上。

2.终管检查报告。

终验收须满足模具验收标准表合格项95%以上。

签名：年月日浇口及模胚制作参考标准常见浇口尺寸基本设计原则推荐如下：1. 点浇口：2. 扇形浇口：3. 潜伏式浇口：L= W=w=宽度 [mm]A= 型腔表面积 [ mm 2 ] n= 材料常数 for PE, PS30An L = ～ mmd = 浇口直径( mm )t = 零件壁厚( mm )A = 型腔表面积 ( mm 2 )dL t4At 0.206n d ⨯=4. 边缘浇口：5. 凸耳浇口：L = ~ mmh = n tWt L h30AnW=W=w= 浇口宽度 [mm]A= 型腔表面积 [ mm2 ]n= 材料常数for PE, PS30An30? ~15o ~W = 浇口宽度 ( mm )A = 型腔表面积 ( mm2 )n = 材料常数 material constantfor PE, PS6. 重叠式浇口：模架尺寸选择参考标准一、 注塑类模具镶块式模具的模架与镶件大小的选择，可参考下面的数据： 图4-146 模架尺寸的确定“A ”—表示镶件侧边到模板侧边的距离； “B ”—表示定模镶件底部到定模板底面的距离； “C ”—表示动模镶件底部到动模板底面的距离； “D ”—表示产品到镶件侧边的距离；30An L= ~ W=w= 浇口宽度 [mm] A= 型腔表面积 [ mm 2 ] n= 材料常数30An W= w= 浇口宽度 [mm] A= 型腔表面积[ mm 2 ] n= 材料常数for PE, PS“E”—表示产品最高点到镶件底部的距离；“H”—表示动模支承板的厚度（当模架为A型时）“X”—表示产品高度。

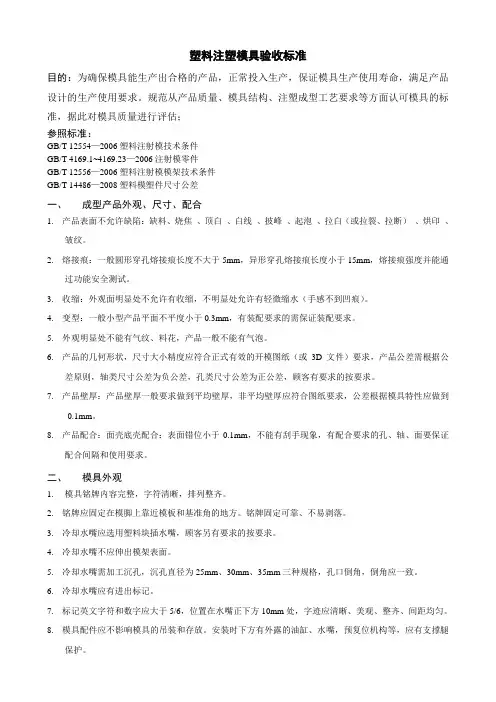

塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。

规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T 12554—2006塑料注射模技术条件GB/T 4169.1~4169.23—2006注射模零件GB/T 12556—2006塑料注射模模架技术条件GB/T 14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。

2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。

3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。

4.变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。

5.外观明显处不能有气纹、料花，产品一般不能有气泡。

6.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。

7.产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。

8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。

二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。

2.铭牌应固定在模脚上靠近模板和基准角的地方。

铭牌固定可靠、不易剥落。

3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。

4.冷却水嘴不应伸出模架表面。

5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。

6.冷却水嘴应有进出标记。

7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。

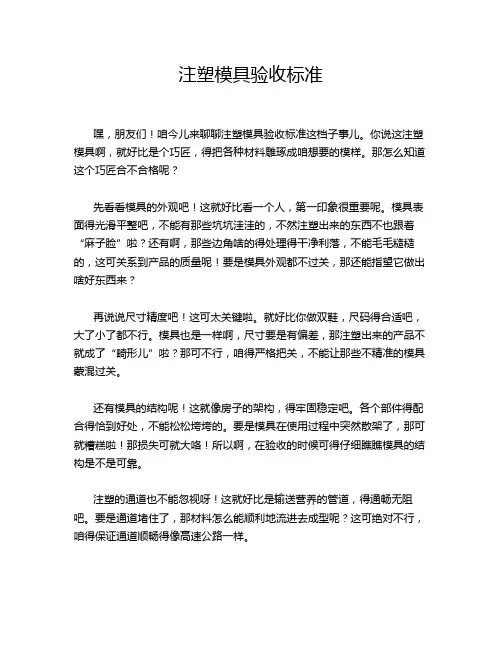

注塑模具验收标准嘿，朋友们！咱今儿来聊聊注塑模具验收标准这档子事儿。

你说这注塑模具啊，就好比是个巧匠，得把各种材料雕琢成咱想要的模样。

那怎么知道这个巧匠合不合格呢？先看看模具的外观吧！这就好比看一个人，第一印象很重要呢。

模具表面得光滑平整吧，不能有那些坑坑洼洼的，不然注塑出来的东西不也跟着“麻子脸”啦？还有啊，那些边角啥的得处理得干净利落，不能毛毛糙糙的，这可关系到产品的质量呢！要是模具外观都不过关，那还能指望它做出啥好东西来？再说说尺寸精度吧！这可太关键啦。

就好比你做双鞋，尺码得合适吧，大了小了都不行。

模具也是一样啊，尺寸要是有偏差，那注塑出来的产品不就成了“畸形儿”啦？那可不行，咱得严格把关，不能让那些不精准的模具蒙混过关。

还有模具的结构呢！这就像房子的架构，得牢固稳定吧。

各个部件得配合得恰到好处，不能松松垮垮的。

要是模具在使用过程中突然散架了，那可就糟糕啦！那损失可就大咯！所以啊，在验收的时候可得仔细瞧瞧模具的结构是不是可靠。

注塑的通道也不能忽视呀！这就好比是输送营养的管道，得通畅无阻吧。

要是通道堵住了，那材料怎么能顺利地流进去成型呢？这可绝对不行，咱得保证通道顺畅得像高速公路一样。

再想想，模具的冷却系统也很重要呢！就像人热了要降温一样，模具在工作过程中也会产生热量呀，得有个好的冷却系统来给它降降温，不然模具热坏了可咋办？那生产不就停滞啦？咱验收的时候可得多长几个心眼儿，不能马马虎虎的。

这可是关系到产品质量和生产效率的大事儿呢！你想想，要是因为模具验收不严格，导致生产出来一堆次品，那不是浪费时间又浪费钱嘛！咱可不能干这种傻事儿。

总之呢，注塑模具验收标准可不是闹着玩的，咱得认真对待，严格把关。

只有这样，才能保证生产出高质量的产品，让咱的企业在市场上有竞争力呀！别小看了这模具验收，它可关系着咱的饭碗呢！大家说是不是这个理儿呀？。

模具制作的验收标准产品要求：尺寸必须符合图纸要求。

塑件产品外观必须符合图纸要求或封样样品要求。

注塑产品不能出现冷料、气雾、缺料、收缩、溢料飞边、熔接痕、变形翘曲、顶白、斑痕、浇口雾斑等其它表观缺陷。

产品光面不能有划痕、细微麻点、波纹、桔皮纹。

产品砂面要求无砂眼、凹坑，纹理、疏密度应均匀一致。

产品内外表面棱角分明、工整一致。

产品上的字必须符合图纸所要求的字迹大小和深度,字迹必须清晰、棱角分明、工整一致、凹字底部平整光亮。

面板、面架熔接痕长度要小于5mm，盖板、基座、小件光面的产品（如按纽）不应有熔接痕,内件产品允许有不能避免的模具设计与注塑工艺上的熔接痕。

浇口去除后留下的痕迹不应影响产品的品质。

潜伏浇口处产品不应该有拉伤。

产品通过验收后，要对模具进行验收。

包括模具结构设计、外观、结构件、零件的加工精度、镶拼方式、材料、热处理手段等等.模具外观检查：1观察模板机械加工质量，模板平直,上下端面状况，外形尺寸整齐，周边2×450倒角，外观要给人感觉良好.60万模次以下生产的模具可按龙记模架的标准来自制模架或按龙记模架制作的其他标准模架；60万模次（含60万）以上生产用龙记标准模架。

注意：公司如无另外要求，二板模要用CI型模架,三板模要用DCI型模架，A、B板不能挖通框,B模与动模座板之间加设支承柱。

2模具起吊方向上要装吊环，可一次性将模具平衡吊起。

大中型模具在动定模之间要装有锁紧装置，防止模具起吊时开启.3冷却水的进出口位置应在注塑工操作的另一侧,其次是在注塑生产时在模具的下方。

热流道模具要配有接线板，并固定在模具上，传感器、加热元件电线通过快换插头迅速安装，要尽量简化安装。

电线导出后要用管子套上，防止散乱。

4模具及型腔的编号的要求按《模具编号的说明》及《模具型腔编号的说明》。

5模板的尺寸请按《模具制作的模板要求》。

6动模座板的顶出让位孔开孔直径40～42mm。

结构件状况检查:1导柱、导套应紧固，开合动作应灵活,表面无拉伤痕迹，无单侧受力。

模具名称：模穴数: 型腔表面处理：产品材料:签名:年月日浇口及模胚制作参考标准常见浇口尺寸基本设计原则推荐如下：1。

点浇口:2. 扇形浇口:3。

潜伏式浇口：4。

边缘浇口：5。

凸耳浇口:W = 浇口宽度 ( mm )A = 型腔表面积 ( mm2 )n = 材料常数 material constant0.6 for PE, PS0.7 for POM, PC, PP6. 重叠式浇口：模架尺寸选择参考标准一、 注塑类模具镶块式模具的模架与镶件大小的选择，可参考下面的数据：图4—146 模架尺寸的确定“A"—表示镶件侧边到模板侧边的距离； “B"—表示定模镶件底部到定模板底面的距离；“C ”—表示动模镶件底部到动模板底面的距离； “D ”—表示产品到镶件侧边的距离;W=w= 浇口宽度 [mm]A= 型腔表面积［ mm 2］n= 材料常数0.6 for PE, PS0.7 for POM, PC ， PP 0。

8 for CA, PMMA ， PA“E”—表示产品最高点到镶件底部的距离；“H”—表示动模支承板的厚度（当模架为A型时) “X”-表示产品高度。

以上数据,仅作为一般性结构塑件摸架参考，对于特珠的塑件应注意以下几点：①当产品高度过高时（产品高度X≥D）,应适当加大“D"，加大值ΔD=（X—D）/2;②有时为了冷却水道的需要对镶件的尺寸做以调整，以达到较好冷却效果；③结构复杂需做特殊分型或顶出机构，或有侧向分型结构需做滑块时，应根据不同情况适当调整镶件和模架的大小以及各摸板厚度，以保证模架的强度。

④垫块高度的确定:垫块的高度应保证足够的顶出行程，然后留出一定的余量(5—10mm），以保证完全顶出时,⑤模架整体结构的确定：在基本选定模架之后，应对模架整体结构进行校核，看所确定的模架是否合适所选定或客户给定的注塑机，包括模架外形的大小、厚度、最大开模行程、顶出方式和顶出行程等，最后模架的整体尺寸以5mm为单位（例如计算所得模架尺寸为：232mm＊253mm＊186mm，那么实际应该取：235mm*255mm*190mm）。

注塑模具验收标准目录简介结构部分胶件质量表面缺陷表面修饰工艺部分编辑本段简介注塑模具验收标准，是从模具结构、胶件质量及注塑成型工艺要求三方面认可模具的标准，据此对模具质量进行评估、打分，望不断提高模具质量；确保模具能正常投入生产，并生产出合格质量的胶件，满足产品设计的要求。

[1]编辑本段结构部分一、模具材料1、模胚各板材所用钢质不低于1050钢。

（相当于日本王牌钢）2、胚司、边钉、回钉、中托司、中托边所用材料表面硬度不低于HRC60。

3、啤ABS、HIPS料前模及前模镶件，用超级P20钢材（如718、M238等）。

后模用一般P20钢材（如MUP、M202等），后模镶件用1050～1055钢或材质更好的钢材。

4、啤PC、POM、PE等腐蚀性材料前后模及其镶件均需用420钢材（如S136、M300、M310等）。

5、啤镜面模具所用钢材为420钢材（如S136、M300、M310等）。

6、斜顶、摆杆表面硬度不少于HRC35，推板表面硬度不少于HRC28。

7、如果客户指定应使用模具钢材时，模厂应满足客户要求。

二、模具应具备结构1、模具标识：模胚外应按客户要求打上文字。

模胚内按客户指定位置打上P/N号、胶件牌号，一模多腔应打上模腔号，多镶件应按设计要求打上镶件编号。

2、模具应安装合适的法兰圈，并开标准码模坑。

3、三板模应安装扣锁并加锁钉，以及应安装拉料钩及水口板，先开弹圈。

4、模具底板应开合格的顶棍孔，孔位置应符合顶出平衡要求。

5、模具顶针板应装复位弹簧，合模时，前模板应先接触回针，否则模具应先安装复位机构（有行位结构的另行要求）。

6、行位结构。

a、行位运动应畅顺，接触面应开油槽。

b、行位上应安装使行位弹出作用之弹簧，并安装限位装置。

c、在高度方向运动之哈夫块共推出高度不能超过导滑槽长度的2/5。

7、顶出机构。

a、顶针设置应使胶件脱模时不产生永久变形、顶白、不影响塑胶件外观。

b、顶针机构应保证灵活、可靠、不发生错误动作。

四川德铭电子科技有限公司塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。

规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T 12554—2006塑料注射模技术条件GB/T 4169。

1~4169.23—2006注射模零件GB/T 12556—2006塑料注射模模架技术条件GB/T 14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。

2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。

3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。

4.变型:一般小型产品平面不平度小于0。

3mm，有装配要求的需保证装配要求。

5.外观明显处不能有气纹、料花,产品一般不能有气泡。

6.产品的几何形状,尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则,轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。

7.产品壁厚:产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到—0。

1mm.8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象,有配合要求的孔、轴、面要保证配合间隔和使用要求。

二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐.2.铭牌应固定在模脚上靠近模板和基准角的地方。

铭牌固定可靠、不易剥落.3.冷却水嘴应选用塑料块插水嘴,顾客另有要求的按要求。

4.冷却水嘴不应伸出模架表面.5.冷却水嘴需加工沉孔,沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。

6.冷却水嘴应有进出标记。

7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。

塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。

规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T 12554—2006塑料注射模技术条件GB/T 4169.1~4169.23—2006注射模零件GB/T 12556—2006塑料注射模模架技术条件GB/T 14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。

2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。

3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。

4.变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。

5.外观明显处不能有气纹、料花，产品一般不能有气泡。

6.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。

7.产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。

8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。

二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。

2.铭牌应固定在模脚上靠近模板和基准角的地方。

铭牌固定可靠、不易剥落。

3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。

4.冷却水嘴不应伸出模架表面。

5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。

6.冷却水嘴应有进出标记。

7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
