屏蔽布线系统的施工技巧

屏蔽机房工程施工屏蔽机房工程是指在特定空间内，通过采用电磁屏蔽技术，使该空间内的电磁干扰得到有效控制，以确保电子设备正常运行和信息安全的一种工程。

电磁屏蔽机房工程施工需要遵循一定的工艺流程和技术要求，下面将对屏蔽机房工程施工方法及技术要求进行详细介绍。

一、屏蔽壳体安装、焊接1. 屏蔽底板安装：首先，将底架焊接成方格状地龙骨，龙骨间距为600mm。

底架与原基建地面要保证绝缘，因此在底架下面均匀铺设100mm厚的绝缘垫块，间距也为600mm。

绝缘垫块与原基建地面粘接牢固。

然后，按设计图纸在基建地面上弹横纵线，将绝缘垫块准确布置，再将事先在厂内加工好的矩形空心钢按照图纸要求布置位置并焊接。

2. 屏蔽顶棚安装：顶部采用事先设计好的有绝缘要求的吊挂件将顶部与建筑顶连接。

待框架施工完成后，进行防锈处理。

3. 屏蔽墙板安装：墙板先从一角开始，一块一块或两块焊好后顺序安装。

在安装过程中，要注意墙板与底板、顶棚的连接，确保连接牢固。

二、线缆布线及标签规范1. 工艺流程：设备线缆检验、线管、桥架敷设、设备安装、线缆敷设、线缆终端安装、系统检测、竣工验收。

2. 设备及材料检验：施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料等，确保符合设计规定。

3. 金属管安装：操作间的信息点、二三孔插座所用的六类屏蔽线与电源线需要安装在JDG金属25管中，并置于抗静电地板下。

应急灯使用的二三孔插座需安装在墙面彩钢板上，高度为2.3m。

暗配管的转弯角度应大于90°，每根暗管的转弯角度不得多于两个，且不应有S弯出现。

在弯曲布管时，每间隔15m处应设置暗拉线盒或接线箱。

三、施工质量控制与验收1. 施工过程中，应定期对施工质量进行检查，确保施工质量符合技术要求。

2. 施工完成后，组织相关人员对工程进行验收，验收内容包括：屏蔽效果、线缆布线、设备安装、绝缘电阻等。

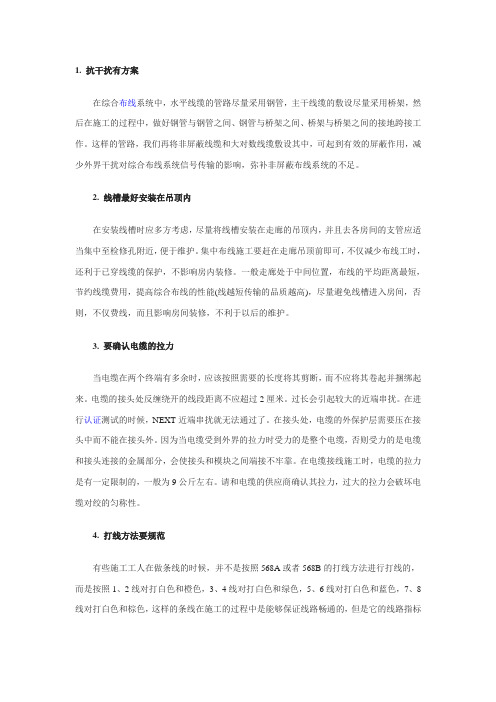

1. 抗干扰有方案在综合布线系统中，水平线缆的管路尽量采用钢管，主干线缆的敷设尽量采用桥架，然后在施工的过程中，做好钢管与钢管之间、钢管与桥架之间、桥架与桥架之间的接地跨接工作。

这样的管路，我们再将非屏蔽线缆和大对数线缆敷设其中，可起到有效的屏蔽作用，减少外界干扰对综合布线系统信号传输的影响，弥补非屏蔽布线系统的不足。

2. 线槽最好安装在吊顶内在安装线槽时应多方考虑，尽量将线槽安装在走廊的吊顶内，并且去各房间的支管应适当集中至检修孔附近，便于维护。

集中布线施工要赶在走廊吊顶前即可，不仅减少布线工时，还利于已穿线缆的保护，不影响房内装修。

一般走廊处于中间位置，布线的平均距离最短，节约线缆费用，提高综合布线的性能(线越短传输的品质越高)，尽量避免线槽进入房间，否则，不仅费线，而且影响房间装修，不利于以后的维护。

3. 要确认电缆的拉力当电缆在两个终端有多余时，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。

电缆的接头处反缠绕开的线段距离不应超过2厘米。

过长会引起较大的近端串扰。

在进行认证测试的时候，NEXT近端串扰就无法通过了。

在接头处，电缆的外保护层需要压在接头中而不能在接头外。

因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分，会使接头和模块之间端接不牢靠。

在电缆接线施工时，电缆的拉力是有一定限制的，一般为9公斤左右。

请和电缆的供应商确认其拉力，过大的拉力会破坏电缆对绞的匀称性。

4. 打线方法要规范有些施工工人在做条线的时候，并不是按照568A或者568B的打线方法进行打线的，而是按照1、2线对打白色和橙色，3、4线对打白色和绿色，5、6线对打白色和蓝色，7、8线对打白色和棕色，这样的条线在施工的过程中是能够保证线路畅通的，但是它的线路指标却是很差的，特别是近端串扰指标特别差，会导致严重的信号泄漏，造成上网困难和间接性中断。

因此，项目经理一定要提醒制作工人不要犯这样的错误。

医院屏蔽防护工程施工方案1. 引言随着新型冠状病毒（COVID-19）的严重传播，医院成为了疫情防控的前线。

为了确保医院内部的安全和正常运作，医院屏蔽防护工程是必不可少的一部分。

本文档旨在提供一种医院屏蔽防护工程施工方案，以确保医院内部人员的安全和病毒的有效隔离。

2. 工程概述医院屏蔽防护工程是通过设计和增设物理屏障来隔离病毒传播，确保医院内部区域的安全。

具体来说，该工程包括以下几个方面：•隔离区域划分：根据医院内不同功能区域的需要，划分出相应的隔离区域。

•通道和门的设置：为隔离区域设置专门的通道和门，以控制人员和物资的进出。

•隔离墙的建设：在需要隔离的区域内建设隔离墙，以实现严格的病毒传播隔离。

3. 施工步骤3.1 隔离区域划分根据医院内不同功能区域的需要，将医院划分为以下几个隔离区域：1.病区：将医院内感染患者集中的区域划分为独立的病区，确保病毒不会传播到其他部分。

2.医疗区域：将医院内进行诊疗和手术的区域划分为独立的医疗区域，以确保医疗过程中的安全性。

3.负压隔离病房：在需要进行特殊隔离的情况下，设置负压隔离病房，有效隔离空气中的病毒。

3.2 通道和门的设置针对每个隔离区域，设置专门的通道和门，实现对人员和物资进出的控制：1.通道设置：将每个隔离区域与其他区域分离开，并设置相应的通道，确保人员和物资的单向流动。

2.门的选择：选择符合防护要求的门，包括自动门、负压门等，以保证通道的密闭性和隔离性。

3.3 隔离墙的建设在隔离区域内，建设隔离墙，以实现对病毒传播的严格隔离：1.墙体材料选择：选择符合相关防护标准的墙体材料，如防火材料和抗菌材料。

2.墙体高度：根据病毒传播的方式和要求，确定隔离墙的高度，以阻止空气中的病毒传播。

3.门的设置：在隔离墙上安装符合防护要求的门，确保墙体的完整性和隔离性。

4. 施工注意事项在进行医院屏蔽防护工程施工时，需要注意以下事项：1.安全保障：施工期间需确保工人的个人防护，包括佩戴口罩、手套等防护用具。

第1篇一、施工准备1. 工程设计：根据工程需求，设计合理的屏蔽方案，包括屏蔽壳体、接地系统、施工图纸等。

2. 材料准备：根据设计要求，准备屏蔽材料、接地材料、连接线等。

3. 施工队伍：组建专业施工队伍，确保施工质量。

二、施工步骤1. 施工测量：根据设计图纸，进行现场测量，确保施工尺寸准确。

2. 屏蔽壳体安装：a. 底板安装：将屏蔽底板放置在底架上，确保底板与底架紧密贴合，焊接固定。

b. 墙板安装：从一角开始，依次安装墙板，确保墙板垂直、平整，焊接固定。

c. 顶部安装：将顶部屏蔽板安装到位，与建筑顶连接，确保连接牢固。

3. 接地系统施工：a. 地面接地：在屏蔽机房地面铺设接地网，确保接地电阻符合要求。

b. 设备接地：将设备接地线连接至接地系统，确保接地良好。

4. 连接线施工：将屏蔽壳体、接地系统、设备连接线按照设计要求连接到位。

5. 检查测试：a. 检查屏蔽壳体焊接质量，确保无虚焊、漏焊。

b. 测试接地电阻，确保接地良好。

c. 测试屏蔽效果，确保屏蔽效果符合设计要求。

三、技术要求1. 屏蔽材料：选用高屏蔽效能的屏蔽材料，如不锈钢、铝板等。

2. 接地系统：采用低阻抗接地系统，确保接地电阻符合要求。

3. 焊接质量：焊接时要保证焊缝饱满、无虚焊、漏焊，确保连接牢固。

4. 连接线：选用屏蔽性能好的连接线，确保信号传输不受干扰。

5. 测试：施工完成后，进行全面的检查测试，确保屏蔽效果符合设计要求。

四、注意事项1. 施工过程中，注意保护屏蔽材料，避免划伤、损坏。

2. 施工人员应熟悉施工工艺，确保施工质量。

3. 施工现场应保持整洁，避免杂物堆积。

4. 施工完成后，及时清理施工现场，确保环境整洁。

总之，屏蔽工程施工是一项技术性较强的工程，要求施工人员具备丰富的经验和技术水平。

在施工过程中，严格遵循施工步骤和技术要求，确保屏蔽效果达到预期目标。

第2篇一、施工准备1. 工程设计：根据项目需求，进行屏蔽工程的设计，包括屏蔽壳体、接地系统、测试系统等。

第1篇一、施工准备1. 施工方案编制：根据机房设计图纸和工程要求，编制详细的施工方案，包括施工流程、施工工艺、施工组织、安全措施等。

2. 材料设备准备：根据施工方案，准备所需的各种材料、设备，如屏蔽壳体、屏蔽底板、绝缘垫块、吊挂件、金属管、桥架、线缆、配线架等。

3. 人员组织：组织具备相关专业技能的施工队伍，明确各工种人员职责，确保施工顺利进行。

二、施工步骤1. 底架安装：底架采用40602.5方管焊接成方格状地龙骨，间距为600600。

底架与原基建地面绝缘，下面均匀铺设10010010厚绝缘垫块，确保地板不产生晃动。

2. 屏蔽壳体安装：按照设计图纸，将屏蔽壳体放置在底架上，从一侧与底架拼齐，对齐缝，并用夹紧器夹紧。

然后进行塞焊定位，钢板模块全部点焊，焊点间距400左右，焊点长6mm左右。

3. 顶部连接：采用事先设计好的有绝缘要求的吊挂件，将顶部与建筑顶连接。

4. 防锈处理：框架施工完成后，进行防锈处理，确保屏蔽机房的长期稳定运行。

5. 线缆布线：按照工艺流程，进行设备线缆检验、线管、桥架敷设、设备安装、线缆敷设、线缆终端安装、系统检测、竣工验收。

6. 金属管安装：操作间的信息点、插座等所需六类屏蔽线与电源线，需用JDG金属25管敷设与抗静电地板下。

暗配管转弯角度应大于90，转弯角度不得多于二个，不应有S弯出现。

7. 金属桥架安装：机房强电下布线，弱电以及配电柜电源线为上走线。

三、施工质量控制1. 材料设备检验：施工前，对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备，以及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，确保其符合设计规定。

2. 施工工艺控制：严格按照施工方案和工艺要求进行施工，确保施工质量。

3. 系统检测：施工完成后，进行系统检测，确保屏蔽机房的各项性能指标符合设计要求。

4. 竣工验收：按照国家相关标准和规范，进行竣工验收，确保屏蔽机房工程质量。

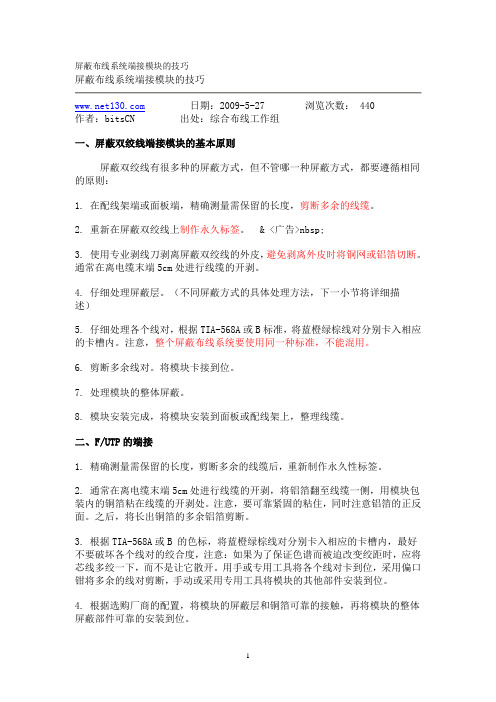

屏蔽布线系统端接模块的技巧屏蔽布线系统端接模块的技巧日期：2009-5-27 浏览次数：440作者：bitsCN 出处：综合布线工作组一、屏蔽双绞线端接模块的基本原则屏蔽双绞线有很多种的屏蔽方式，但不管哪一种屏蔽方式，都要遵循相同的原则：1. 在配线架端或面板端，精确测量需保留的长度，剪断多余的线缆。

2. 重新在屏蔽双绞线上制作永久标签。

& <广告>nbsp;3. 使用专业剥线刀剥离屏蔽双绞线的外皮，避免剥离外皮时将铜网或铝箔切断。

通常在离电缆末端5cm处进行线缆的开剥。

4. 仔细处理屏蔽层。

（不同屏蔽方式的具体处理方法，下一小节将详细描述）5. 仔细处理各个线对，根据TIA-568A或B标准，将蓝橙绿棕线对分别卡入相应的卡槽内。

注意，整个屏蔽布线系统要使用同一种标准，不能混用。

6. 剪断多余线对。

将模块卡接到位。

7. 处理模块的整体屏蔽。

8. 模块安装完成，将模块安装到面板或配线架上，整理线缆。

二、F/UTP的端接1. 精确测量需保留的长度，剪断多余的线缆后，重新制作永久性标签。

2. 通常在离电缆末端5cm处进行线缆的开剥，将铝箔翻至线缆一侧，用模块包装内的铜箔粘在线缆的开剥处。

注意，要可靠紧固的粘住，同时注意铝箔的正反面。

之后，将长出铜箔的多余铝箔剪断。

3. 根据TIA-568A或B 的色标，将蓝橙绿棕线对分别卡入相应的卡槽内，最好不要破坏各个线对的绞合度，注意：如果为了保证色谱而被迫改变绞距时，应将芯线多绞一下，而不是让它散开。

用手或专用工具将各个线对卡到位，采用偏口钳将多余的线对剪断，手动或采用专用工具将模块的其他部件安装到位。

4. 根据选购厂商的配置，将模块的屏蔽层和铜箔可靠的接触，再将模块的整体屏蔽部件可靠的安装到位。

5. 为避免线缆在敷设过程中造成的弯曲扭力对线缆和模块连接处的影响，模块安装完成后，应安装弯扭应力释放装置，将屏蔽线缆与模块紧紧固定在一起。

6. 模块安装完成，将模块安装到面板或配线架上，整理线缆。

屏蔽综合布线系统及施工要点近几年来，计算机网络的应用面越来越广，它的传输能力也越来越强，就目前的水平而言，计算机网络的传输速率已经达到了10Gbps的等级，作为计算机网络的承载介质之一的双绞线，也就面对着更加高的性能要求，其中的要求之一就是尽量改善传输线路中的信噪比，以保证数据的可靠性。

同理，从信息安全的角度出发，又要考虑到传输信号的向外泄漏问题。

从电磁兼容(EMC)的观点出发，电磁干扰和电磁辐射是客观存在的，作为综合布线工程而言，由于受到现场条件的限制，无法避免地会受到环境电磁干扰的影响。

所以，随着高带宽应用越来越普及，用户对信息安全的考虑越来越重视，但是作为不受电磁干扰的光纤来说，基于其到桌面的接插件的非普及性及高昂的价格又让很多用户望而却步。

所以，作为面向电磁兼容场合的屏蔽布线系统正逐渐得到行业与用户的重视。

随着屏蔽布线技术的逐步普及和在工程中被得到广泛的应用，越来越多的设计人员和工程人员希望了解屏蔽布线系统的基础知识与基本概念、系统的设计应用与产品的选用、施工技术与施工要点、验收内容与测试方法等方面的内容。

在此，本文选取其中的几个内容---屏蔽系统的应用及其施工要点做一个介绍，以供读者参考。

在讨论施工要点以前，我们先来了解下屏蔽系统的应用及屏蔽产品：1. 屏蔽系统的应用屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容(EMC)特性。

我们知道，在整个欧洲，大多数的最终用户会选择屏蔽布线系统。

目前，屏蔽布线系统已经为越来越多的用户所认识，它在电磁兼容方面的良好性能也正在为越来越多的人所认可。

所以，市场上的屏蔽布线产品已不只局限于欧洲产品，越来越多的厂商提供屏蔽布线产品。

越来越多的用户也选择使用屏蔽系统。

那屏蔽系统往往在哪些工程中需要用到呢，广泛的讲，我们的综合布线基本上都可以用屏蔽系统，只是我们需要考虑工程的成本而已。

六类屏蔽综合布线施工方案一、施工准备确定工程需求：了解项目需求，明确布线系统的覆盖范围、设备数量和类型，以及所需线缆的长度和类型。

材料采购：根据工程需求，采购合适的六类屏蔽网线、面板、连接器等材料，并确保材料质量符合标准要求。

工具准备：准备剥线刀、剪刀、螺丝刀、电钻、测距仪、打线钳等工具，确保施工过程中工具的完好和齐备。

二、环境检查确认施工现场的安全条件，确保没有妨碍施工的障碍物和危险源。

检查墙面、地面和天花板的状况，确保布线过程中不会对现有结构造成破坏。

了解现场的电源和接地情况，确保布线系统的电气安全。

三、布线设计根据建筑平面图和设备布置图，确定布线系统的走向和路径。

设计合理的线缆长度和预留余量，避免线缆过长或过短导致的问题。

制定详细的布线图纸和标注，方便施工过程中的操作和管理。

四、线材剥皮使用剥线刀将六类屏蔽网线的外皮剥开，露出内部的线芯。

剥皮时要注意不要损伤到内部的线芯和屏蔽层。

五、墙面穿线根据布线设计，在墙面上打孔并安装穿线管。

使用电钻或手动钻将线缆穿入穿线管中，确保线缆的走向和间距符合设计要求。

六、面板安装根据布线图纸，确定面板的安装位置和数量。

使用螺丝刀将面板固定在墙面上，确保面板的平整和牢固。

七、线缆固定在线缆的走向上，使用线缆夹或扎带将线缆固定在墙面或吊顶上。

确保线缆的固定间距和弯曲半径符合标准要求，避免线缆受到过大的拉力和压力。

八、网线测试使用专业的网线测试仪对每条网线进行测试，确保网线的连通性和传输质量符合要求。

测试过程中要记录每条网线的测试结果，并对不合格的网线进行修复或更换。

九、工程验收在完成所有布线工作后，对整个布线系统进行全面的检查和测试。

检查布线系统的外观质量、安装工艺和电气性能等方面是否符合标准要求。

整理并提交工程验收报告，确保布线系统的质量和安全性得到认可。

总结：本施工方案详细介绍了六类屏蔽综合布线的施工过程，包括施工准备、环境检查、布线设计、线材剥皮、墙面穿线、面板安装、线缆固定、网线测试和工程验收等方面。

屏蔽机房工程施工计划一、工程概述屏蔽机房工程是依据国家军用有关屏蔽机房建设标准并结合现场实地环境而设计建设的。

本工程主要包括屏蔽机房壳体及关键部位、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）、屏蔽机房内部供配电及照明、工期安排、工程验收和售后服务等。

二、施工目标1. 确保工程质量满足国家相关规范标准，包括安全可靠、功能齐全、使用管理方便等特点。

2. 按照标准性、可靠性、先进性、实用性、可扩展原则进行施工，使屏蔽机房具有设计规范安全可靠、功能齐全、使用管理方便等特点。

3. 整个屏蔽机房工程要求安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。

4. 体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。

5. 保证设备或配件发生失效时立即更换，考虑关键设备及配件上的一定冗余。

6. 达到长期不间断工作要求，为保密数据处理、传输中心提供稳定运行环境。

7. 装修材料采用高档环保新潮产品，提高屏蔽机房的整体品质。

三、施工计划1. 前期准备：进行现场实地勘查，了解现场环境，明确施工内容和要求。

组织设计人员根据现场环境和国家军用有关屏蔽机房建设标准，制定详细的施工方案和设计图纸。

2. 施工阶段：（1）屏蔽机房壳体及关键部位施工：按照设计图纸进行壳体施工，包括底板、墙板、顶板等，确保屏蔽效果达到国军标要求。

（2）屏蔽机房内部装饰施工：包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风等，确保各项设施功能齐全、使用方便。

（3）屏蔽机房内部供配电及照明施工：按照设计图纸进行供配电系统和照明系统的施工，确保供电稳定、照明充足。

3. 验收阶段：工程完成后，组织相关人员进行验收，确保工程质量满足国家相关规范标准。

对验收过程中发现的问题进行整改，直至达到预期目标。

4. 售后服务：提供长期的售后服务，包括设备维护、故障排除等，确保屏蔽机房长期稳定运行。

从零开始学布线：屏蔽局域网系统的施工安装要求屏蔽布线系统的施工安装主要涉及两个方面：1）电信间、设备间、工作区的屏蔽电缆端接。

2）系统接地。

针对屏蔽系统的要求，要保证电缆的屏蔽层在360。

的范围均与模块和配线架的屏蔽层有良好的接触，而不是在某些点上实现连接，同时屏蔽层不能在同一条链路中间出现断裂。

1.电信间、设备间、工作区的屏蔽电缆端接（1）模块、配线架屏蔽电缆施工安装模块、配线架屏蔽电缆施工安装时：1）使用端接工具去除屏蔽电缆的外皮。

2）把剥开的4对双绞线芯线分开，不要拆开各芯线线对，按照信息模块上所指示的芯线颜色线序，两手平拉上一小段对应的芯线，稍稍用力将导线一一置入相应的线槽内。

3）全部芯线都嵌入好后即可用打线钳再把芯线一根根进一步压入线槽中。

将打线工具的刀口对准信息模块上的线槽和导线，模块外多余的线被剪断。

4）连接线缆中的排流线与模块后面的金属片。

5）将信息模块的塑料防尘片固定，然后把模块的铁盖盖上，压紧。

6）把制作好的信息模块放入信息插座中。

7）使用测试仪屏蔽测试。

一般的6类屏蔽线外径在7.2mm左右，超5类屏蔽线外径在6.1mm左右，按照布线标准的要求，屏蔽线的弯曲半径需要为外径的8倍，这对70mm*70mm尺寸（宽*高）的底盒来说，是有点不够，所以采取加深底盒，可以使得冗余线缆向内部纵深延展，以满足弯曲半径指标；屏蔽模块的体型和长度大，应当考虑到模块在面板后的安装深度，以及满足模块尾部屏蔽线缆合理弯曲所需要的深度，所以也需要采用加深底盒。

从实际施工效果看，6类屏蔽系统的底盒深度应为8mm，超5类屏蔽系统的底盒深度应为6mm。

（2）接地屏蔽的接地是十分重要的，否则不但不能减少干扰，反而会使干扰增大。

为保证屏蔽的效果，必须对屏蔽层正确可靠接地。

1）屏蔽配线架接地屏蔽配线架中的接地配件是接地用的汇流排，它可以将屏蔽模块全部通过它连接到统一的接地体上，形成配线架中的接地通道。

屏蔽配线架接地配件主要有两类：□安装在配线架内的接地配件安装在配线架内的接地配件具有弹性，当屏蔽模块插入配线架后，其金属壳体自动与接地配件形成良好的连接，完成了屏蔽模块的接地工作。
