综合布线施工规范标准要点

综合布线施工方案要点
在进行综合布线工程时，一个完善的施工方案至关重要，它直接影响到整个布
线系统的性能和稳定性。

以下是一些关键要点，有助于确保综合布线施工的顺利进行和最终实现预期效果。

1. 网络拓扑规划
合理的网络拓扑规划是一个成功的综合布线工程的基础。

在开始施工前，应仔
细评估场地布局、用户需求等因素，设计出适合的网络拓扑结构，包括主干、分支、末端等各部分的布局。

确保布线路径清晰、合理，避免冗余和混乱。

2. 线缆选择
在选择线缆时，应根据实际需求和使用环境选择适合的类型。

考虑网络速度、
传输距离、抗干扰能力等因素，选择合适的线缆规格和材质，确保信号传输的稳定性和可靠性。

3. 综合布线设备
在布线过程中，需要使用各种综合布线设备，如连接器、配线架、标签等。

选
择高质量的设备，按照规范进行安装和连接，确保设备的性能和可靠性。

4. 安全考虑
在进行综合布线施工时，安全始终是首要考虑因素。

施工人员应遵守相关安全
规范，佩戴必要的个人防护装备，确保施工过程中不会发生意外或造成人员伤害。

5. 施工质量检验
完成综合布线施工后，应对整个系统进行全面的质量检验。

检查线缆连接是否
牢固、设备是否正常运行等，确保整个系统符合设计要求，并且能够正常工作。

结语
综合布线施工是一个关键的工程环节，它直接影响到整个网络系统的性能和稳
定性。

通过合理规划、精选材料、安全施工和质量检验，可以确保综合布线工程的顺利进行和最终取得成功。

在实施综合布线工程时，务必严格按照施工方案要点进行操作，以确保工程质量和效果的达标。

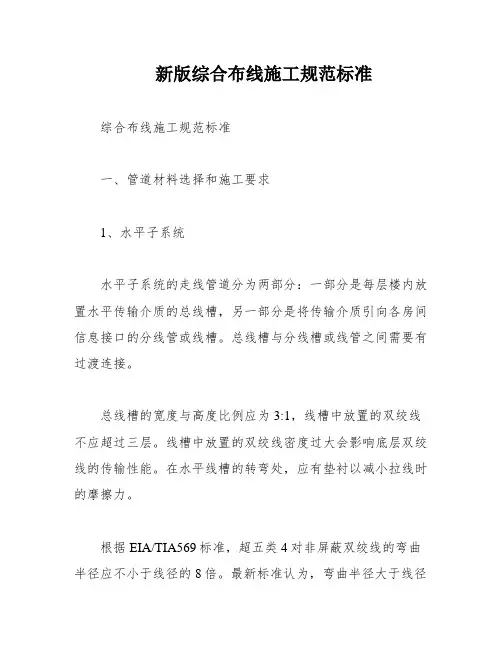

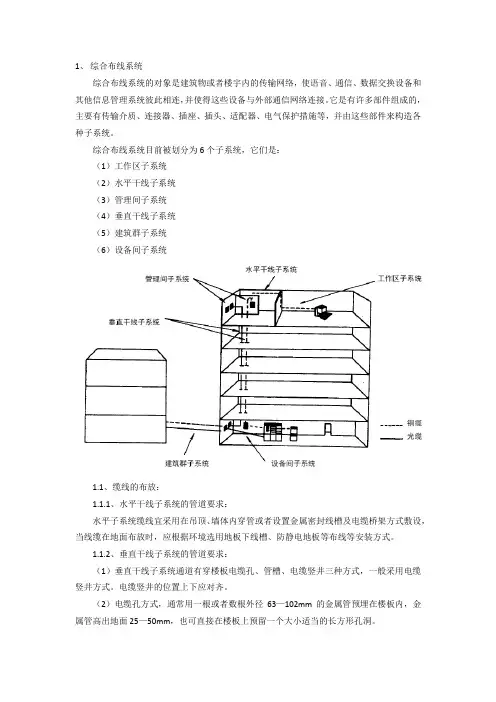

新版综合布线施工规范标准综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道分为两部分：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

总线槽与分线槽或线管之间需要有过渡连接。

总线槽的宽度与高度比例应为3:1，线槽中放置的双绞线不应超过三层。

线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。

最新标准认为，弯曲半径大于线径的4倍已可以满足传输要求。

但是，保持足够大的弯曲半径可以保证系统的传输性能。

因此，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。

线槽或线管应采用镀锌铁槽或铁管。

双绞线和光纤对安装有不同的要求。

对于需要传输高速数据的超五类线，垂直竖井内的线槽应仔细考虑双绞线的固定，以避免牵拉力过大导致影响线缆的传输性能。

2、缆线的敷设和保护方式检验缆线应按以下要求敷设：缆线的型式、规格应与设计规定相符。

缆线的布放应自然平直，不得产生扭曲、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。

标签应选用不易损坏的材料。

缆线终接后，应有余量。

交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

缆线的弯曲半径应符合以下规定：1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4）光缆的弯曲半径应至少为光缆外径的15倍。

电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。

在暗管或线槽中缆线敷设完毕后，应在信道两端出口处用填充材料进行封堵。

综合布线系统工程施工及规范一、综合布线系统工程施工概述综合布线系统是现代建筑中必不可少的一项工程，它负责连接各种信息设备，实现数据传输、通信等功能。

综合布线系统工程的施工质量直接影响到信息设备的使用效果和正常运行，因此在施工过程中必须按照相关规范进行操作，确保工程质量。

二、综合布线系统工程施工规范1. 施工前准备在开始综合布线系统工程施工前，需进行充分的准备工作，包括确定布线系统的具体要求和技术参数、设计相关的图纸和资料等。

同时需要对施工现场进行勘察，并做好安全防护措施。

2. 材料准备在进行综合布线系统工程施工时，需要准备符合相关标准和规范的材料，包括电缆、插座、接头等。

为保证施工质量，应选择正规的厂家生产的产品，并对材料进行检查验收。

3. 布线方式选择根据综合布线系统的具体要求和设计方案，选择合适的布线方式，包括水平布线、垂直布线、楼层布线等。

在选择布线方式时，需考虑安全性、可维护性和美观性等因素。

4. 施工过程控制在进行综合布线系统工程施工时，需要严格控制施工过程，包括布线、接线、测试等环节。

在布线过程中，要保证电缆的敷设规范、线缆的标识清晰、接头牢固可靠。

同时，在接线和测试过程中，要做好记录和标识，确保施工质量。

5. 完工验收在综合布线系统工程施工完成后，需要进行完工验收。

验收包括对各项施工质量进行检查，测试布线系统的使用性能，并填写相关验收报告。

只有通过验收，工程方可正式交付使用。

三、综合布线系统工程施工注意事项1. 施工安全在进行综合布线系统工程施工时，要时刻注意施工安全，确保施工现场的安全环境。

施工人员需佩戴好安全帽、工作服、手套等防护用具，并严格遵守施工安全规定。

2. 设备保护在施工过程中，要注意保护好现场设备和材料，避免损坏或丢失。

施工人员应按照施工规范进行操作，避免误操作导致设备故障或事故。

3. 施工环境在进行综合布线系统工程施工时，要选择干燥通风的施工环境，确保施工质量。

同时要避免施工现场杂物堆放、人员聚集等情况，保持施工现场的整洁和有序。

综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

从总线槽到分线槽或线管需要有过渡连接。

总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。

在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。

根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。

最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。

但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。

在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

水平子系统线槽或线管应采用镀锌铁槽或铁管。

双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。

双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。

2、缆线的敷设和保护方式检验1）缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。

缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

缆线终接后，应有余量。

交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

2）缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；（4）光缆的弯曲半径应至少为光缆外径的15倍。

综合布线施工规范1、电缆敷设前，应做外观及导通检查。

2、为了保证施工的质量，规定：①应按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。

②在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。

③管路两端设备处导线应根据实际情况留有足够的冗余。

④布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。

⑤留线长度：楼层配线间、设备问端预留长度宜为0.5~1.0m，网络机柜留长度3m以上，无法确定设备点应按安装房间最长可能安装位置进行预留。

信息出口端预留长度为40m，有特殊要求的应按设计要求预留长度。

⑥线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。

标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。

2、语音、网络模块①网络线序标准为EIA/TIA的布线标准中的568B。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

②语音无线序，打在中间两芯上即可，但为了便于维护，应统一颜色。

③压接水晶头时应注意，剥线长度为水晶头长度，过长会引起网线松动且不美观，过短会造成插针同网线芯接触不良。

④配线架、网络模块按568B标准打好后，应用测试仪对线路进行检测，确定无误后才对配线架、进行理线，否则如出现配线架打线错误引起返工。

⑤信息墙盒与电源墙座的间距应大于20cm，高度一致，属旧楼改造的视情况而定。

⑥在无法避免网络同电力电缆交叉时，宜成直角。

3、大对数电缆①护套剥离长度0.5m，过短容易在编组过程中出现混色。

②对电缆编制应严格按照色谱，色谱及序号分别是以白、红、黑、黄、紫（a线）五种颜色作为基本色，蓝、桔、绿、棕、灰（b线）五种颜色作为循环色循环而成。

③100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，分组后要严格照色谱进行排序。

综合布线施工质量控制要点开展综合布线施工是现代化建筑中不可或缺的一环。

综合布线的质量直接关系到网络通信的质量和运行效率，因此，合理的施工质量控制是非常重要的。

本文将从八个方面探讨综合布线施工质量控制的要点，帮助读者全面了解和掌握相关知识。

一、设计要合理在进行综合布线施工前，合理的设计是必不可少的。

设计要满足现代化建筑需求，同时要考虑到安全性、可靠性和易维护性等方面。

因此，在进行布线施工前，应仔细评估建筑物的网络需求和布线方案，确保设计方案符合实际需求。

二、材料要优质优质的材料是综合布线施工的基础。

在选择材料时，应注重品质和可靠性。

优质的线缆和插座具有更好的导电性和耐用性，能够更好地保证信号的传输质量和设备的使用寿命。

三、施工要规范规范的施工流程是确保综合布线施工质量的关键。

施工人员应按照相关标准进行工作，确保每一个步骤都得到正确执行。

在施工过程中，应注意杜绝一切违规行为，保证施工的安全和质量。

四、测试要全面全面的测试是确保综合布线施工质量的重要环节。

在施工完成后，应对布线系统进行全面的测试。

测试内容包括信号传输质量、电磁干扰、网络带宽等多个方面。

通过全面的测试，可以及时发现问题并进行调整和修复，保证网络通信的质量和稳定性。

五、保修要及时及时的保修是综合布线施工质量控制的重要环节。

在布线系统使用过程中，如果出现故障或问题，应及时进行维修和保养。

保修期内，施工单位应积极响应并及时处理问题，确保综合布线系统的正常运行。

六、管理要严格严格的管理是综合布线施工质量控制的基础。

施工单位要建立健全的管理制度和规范，明确责任分工和工作流程，加强对施工人员的培训和监督，提高施工质量和效率。

七、维护要勤快维护工作是综合布线施工质量控制的持续过程。

布线系统在长时间使用过程中，可能会出现故障和损坏，需要及时进行维护和保养。

定期巡检和维护可以及时发现和修复问题，保证综合布线系统的正常运行。

八、升级要跟进随着科技的不断发展，综合布线施工也需要不断升级和跟进。

综合布线工程施工安全规范1. 引言综合布线工程是现代信息化建设的重要组成部分，为保障工程施工过程中的安全，需要制定相应的施工安全规范。

本文档旨在为综合布线工程施工提供安全指导，确保施工人员的人身安全和工程质量。

2. 施工现场安全要求2.1 施工区域划定- 在施工现场周围划定明确的安全区域，标示出临时安全防护标志。

- 确保施工区域与通行区域分离，避免施工人员和他人的交叉。

- 根据工程需要设置临时安全通道，确保紧急疏散的有效性。

2.2 施工材料管理- 严格按照规定存放和摆放施工材料，保持施工现场整洁有序。

- 对易燃、易爆等危险材料采取妥善的存放和管理措施，确保安全使用。

- 对有害物品和有毒气体，应进行专门储存和处理，避免对人员造成伤害。

2.3 施工机械设备使用- 确保施工机械设备符合国家安全标准，且操作人员具备相关资质。

- 定期对施工机械设备进行检查和维护，确保其正常运行并避免事故发生。

- 严禁未经许可的人员擅自操作施工机械设备，避免意外伤害和设备损坏。

3. 施工作业安全要求3.1 基础设施施工- 在施工前进行必要的勘察和分析，确定施工所需的材料和工具。

- 采取适当的防护措施，如搭建脚手架、使用护栏等，确保人员安全。

- 对挖掘和填土等作业，在施工前进行充分检查，确保工地稳定和安全。

3.2 电缆敷设和连接- 在敷设电缆时，注意保护电缆的绝缘层，避免机械损伤和电气短路。

- 严格按照设计图纸和规范要求进行连接和绝缘处理，确保施工质量和安全性。

- 在电缆连接处采取防水措施，防止水分进入导致设备损坏和电气事故。

3.3 安全防火措施- 在施工现场设置灭火器和灭火设备，并进行定期检查和维护。

- 禁止在施工区域内吸烟或使用明火，防止火灾事故的发生。

- 对易燃材料、电缆等进行分类储存，确保安全防火措施的有效性。

4. 施工人员安全教育和培训- 施工人员应接受相关领域的安全教育和培训，了解施工安全规范和操作规程。

- 定期进行施工安全培训，提升施工人员的安全意识和应急处置能力。

综合布线施工规范标准本次项目施工施工规范如下:一、管道材料选择和施工要求1、水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

从总线槽到分线槽或线管需要有过渡连接。

总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过8层。

在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。

弯曲半径可以保证系统的传输性能。

在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

水平子系统线槽或线管按清单要求布放。

双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。

双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。

2、缆线的敷设和保护方式检验、1）缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。

缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

缆线终接后，应有余量。

交接间、设备间对绞电缆预留长度宜为0.5~1.0m ，工作区为10~30mm。

2）缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10 倍；（3）电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。

在暗管或线槽中缆线敷设完毕后，宜在信道两端出口处用填充材料进行封堵。

3）预埋线槽和暗管敷设缆线应符合下列规定敷设暗管宜采用钢管或阻燃硬质PVC 管。

弱电工程综合布线施工规范集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。

②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。

③配线时，所用导线横截面积应满足用电设备的最大输出功率。

杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。

④配线必须穿管（阻燃型PVC管材）。

⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。

⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。

2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm－20cm。

①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。

②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。

3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。

铝芯线线径要取铜线的－2倍。

4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。

②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。

③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
