双绞线施工技术

智能化系统工程施工技术一、智能化系统的分部分项工程及施工程序1.建筑智能化系统的分部分项工程建筑智能化系统的分部分项工程见表1。

表1 建筑智能化系统的分部分项工程2.建筑智能化系统工程的施工程序(1)建筑智能化系统工程的一般施工程序：施工准备→施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收。

(2)用户电话交换系统施工程序：管路敷设→线缆敷设→设备安装→线缆接线→系统调试→试运行→系统验收。

(3)综合布线系统施工程序：导管、槽盒安装→机柜、机架、配线架的安装→线缆敷设→链路或信道测试→信息插座安装→软件安装→系统调试→试运行→系统验收。

(4)有线电视及卫星电视接收系统施工程序：线管、盒安装→线缆敷设→放大器安装→终端插座、分配器及分支器安装→系统调试→试运行→系统验收。

(5)公共广播系统施工程序：导管、槽盒安装→线缆敷设→扬声器安装→设备接线→中心设备安装→系统调试→试运行→系统验收。

(6)建筑设备监控系统施工程序：导管、槽盒安装→监控箱的安装→线缆敷设→监控设备的安装→设备接线→监控设备通电调试→被监控设备单项通电调试→系统联合调试→试运行→系统验收。

(7)火灾自动报警系统施工程序：材料、设备检验→导管、盒安装→线缆敷设→设备安装→软件安装→系统调试→试运行→系统验收。

(8)安全技术防范系统施工程序：导管、槽盒安装→线缆敷设→设备安装→主机等设备安装→系统调试→试运行→系统验收。

3.建筑智能化系统工程的组成1)用户电话交换系统的组成用户电话交换系统包括:线缆敷设、设备安装、软件安装、接口等。

用户交换设备一般有程控数字用户交换机、虚拟交换机、电话机、传真机等。

2)有线电视及卫星电视接收系统的组成有线电视及卫星电视接收系统由信号源装置、前端设备、干线传输系统和用户分配网络组成。

3)综合布线系统的组成综合布线系统由工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理七部分组成。

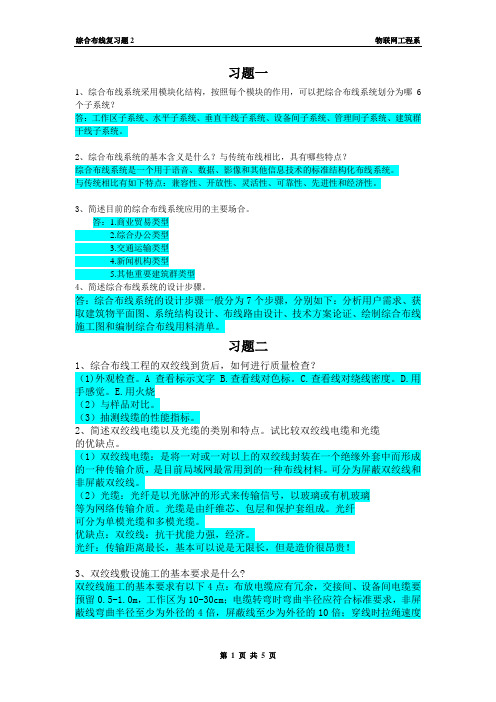

习题一1、综合布线系统采用模块化结构，按照每个模块的作用，可以把综合布线系统划分为哪6个子系统？答：工作区子系统、水平子系统、垂直干线子系统、设备间子系统、管理间子系统、建筑群干线子系统。

2、综合布线系统的基本含义是什么？与传统布线相比，具有哪些特点？综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。

与传统相比有如下特点：兼容性、开放性、灵活性、可靠性、先进性和经济性。

3、简述目前的综合布线系统应用的主要场合。

答：1.商业贸易类型2.综合办公类型3.交通运输类型4.新闻机构类型5.其他重要建筑群类型4、简述综合布线系统的设计步骤。

答：综合布线系统的设计步骤一般分为7个步骤，分别如下：分析用户需求、获取建筑物平面图、系统结构设计、布线路由设计、技术方案论证、绘制综合布线施工图和编制综合布线用料清单。

习题二1、综合布线工程的双绞线到货后，如何进行质量检查？（1)外观检查。

A 查看标示文字 B.查看线对色标。

C.查看线对绕线密度。

D.用手感觉。

E.用火烧（2）与样品对比。

（3）抽测线缆的性能指标。

2、简述双绞线电缆以及光缆的类别和特点。

试比较双绞线电缆和光缆的优缺点。

（1）双绞线电缆：是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一种传输介质，是目前局域网最常用到的一种布线材料。

可分为屏蔽双绞线和非屏蔽双绞线。

（2）光缆：光纤是以光脉冲的形式来传输信号，以玻璃或有机玻璃等为网络传输介质。

光缆是由纤维芯、包层和保护套组成。

光纤可分为单模光缆和多模光缆。

优缺点：双绞线：抗干扰能力强，经济。

光纤：传输距离最长，基本可以说是无限长，但是造价很昂贵！3、双绞线敷设施工的基本要求是什么?双绞线施工的基本要求有以下4点：布放电缆应有冗余，交接间、设备间电缆要预留0.5-1.0m，工作区为10-30cm；电缆转弯时弯曲半径应符合标准要求，非屏蔽线弯曲半径至少为外径的4倍，屏蔽线至少为外径的10倍；穿线时拉绳速度和拉力不得过快过大，必须按照国家相关标准执行；做好放线记录，从第一次放线开始做好放线记录，使得线缆得到充分利用。

双绞线敷设施工的基本要求双绞线敷设施工，听上去有点复杂，但其实说白了，就是把线缠绕得整整齐齐，让它在传输信号的时候不受干扰。

这可不是随便一捆线就行的事，得有点讲究。

工人们要穿上那身“战袍”，安全帽、手套一应俱全，毕竟安全第一嘛！如果没有这些装备，那就像去打仗不带武器，简直是自讨苦吃。

工具得准备好，剪刀、钳子、测量工具，这些小玩意儿都是必不可少的。

想象一下，没个工具在手，难道用手掰？这可不行。

在施工过程中，工人们得特别注意线路的布置，像铺床一样，得平整，得有序，别一团糟。

不然，后面用的时候，简直让人哭笑不得。

线头、线尾的处理可不能马虎，得把它们处理得漂漂亮亮，防止后续出现问题。

要是线头没处理好，就像穿衣服没系好扣子，麻烦可就来了。

而且啊，双绞线的绝缘层也很重要，这可是保护信号传输的“护身符”。

所以，绝缘层的检查可不能省，要保证每一根线都能安全工作。

咱们再说说环境，施工的时候，要确保周围环境干净整洁。

别让杂物满地乱跑，就像你在家里招待客人，能让人看见地板上的脏东西吗？当然不可以。

施工现场的管理得做到位，工具要放到指定的位置，保证工作的时候一切顺手，不然总得东找西找的，心情可就糟糕了。

再说了，有时候一不小心就踩到绊脚石，那可真是欲哭无泪。

团队的配合也很关键，大家得心往一处想，劲往一处使。

像一支乐队，各个乐器得协调得当，才能演奏出美妙的乐章。

施工的时候，得相互提醒，相互协作，别让某一个人变成“孤胆英雄”。

这样一来，效率自然会提高，工作也会变得轻松不少。

安全措施也不能忽视，万一出现意外，那可真是得不偿失。

施工前的安全培训必须到位，大家得知道风险在哪里，怎样才能规避。

比如说，电缆与高压电线的距离，必须保持一定的安全间隔。

这就像是远离危险的“火圈”，越远越好。

施工过程中，一旦发现问题，立刻停下，及时处理，就像在厨房里发现油烟机冒烟，得赶紧关火。

完工后得进行一次全面的检查，确认所有线路正常工作。

检查就像考试，得认真对待。

光缆施工工艺规范及网络施工规范网络施工规范(1)双绞线布线双绞线布放前应核对型号规格、路由及位置与设计规定相符，布放平直、不得产生扭绞，打圈等现象，不应受到外力的积压和损伤;在布放前两端应贴有标签，以表明起始和终端的位置，标签书写应清晰，端正和正确，布放时应有冗余。

在交接间，设备间预留3至6米;工作区为0.3至0.6米。

(2)架空光缆架空光缆时，光缆采用人工布放，布放前应对光缆进行盘测，布放后统一调整，挂钩间距为50cm;接头重迭长度为5米;光缆到单元光线配线向预留5米;中心机房预留20米;楼房转角处应做小预留(0.8米);架空光缆500米预留5米;200米预留0.2米。

(3)直埋光缆的敷设a. 光缆直埋深度要求在0.6米-0.8米。

b. 直埋过街光缆应穿镀锌钢管保护。

c. 光缆在施工过程中必须严加保护，布放时不得在地面上拖拉。

严禁车压、人踩、重物冲砸、严禁铲伤、划伤、扭折、背扣等人为损伤。

(4)单元终端箱但愿终端箱箱体安装应：平、正、稳、牢。

箱体在不影响正常使用和整体美观的前提下，可按实际需要自行开孔，并配锁母，多余的用橡皮圈封口。

箱体安装应合理，安装完毕后需用钥匙锁住。

(5)PVC管的敷设ф25以下采用冷弯管。

楼层间选用双头圆盖分线盒，底层和顶层用当头分线盒;根据管径大小自行开孔穿管分线到户。

进箱、盒的PVC管锁扣锁紧，接头处用胶粘牢。

管卡采用带塑膨胀的C型卡或U型卡，管卡间距为50cm。

PVC管安装须牢固，不能有松动现象，横、平、竖、直以符合规范。

(6)信息模块的安装模块与双绞线压接时注意颜色与标号配对应一对一对分开放入信息模块相对的端口上，在双绞线压接处不能拧、撕，防止有断线的伤痕，必须用压线工具压接，压接时要压实，不能有松动的地方。

双绞线剥皮后不能过度拉伸，以免损伤双绞线。

(7)RJ45头的连接RJ45头连接时应按双绞线色标顺序排列，不要有差错。

与RJ45接头点斩齐;用压力钳压实。

单元终端箱内RJ45头编号应一一对应于到户信息座里的模块(8)线缆的预测试和连接测试所有的光缆器件，包括光缆、跳线、尾纤、耦合器在进入现场前必须进行激光笔打光预测试。

实验2 双绞线的制作与测试一、实验目的：1. 掌握使用压线钳制作具有RJ45接头的双绞线的技能；2. 能够使用网线测试仪测试双绞线的连通性；3.培养初步的协同工作能力。

二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头若干三、实训任务任务1：制作一条5类双绞线的直通线任务2：制作一条5类双绞线的交叉线四、实训步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。

1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。

在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。

通常情况下，在布线工程中采用EIA/TIA T568-B标准。

（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。

线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。

（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。

线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。

2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。

将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。

3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。

（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

住宅建筑中的室内网络布线在当今的信息化社会，互联网已经成为了人们生活中不可或缺的一部分随着智能家居、在线教育、远程办公等应用的普及，家庭网络的稳定性和速度成为了人们越来越关注的问题而室内网络布线作为家庭网络的基础设施，其合理规划和设计对于整个网络的性能和可靠性具有重要影响本文将详细讨论住宅建筑中室内网络布线的相关问题一、网络布线的分类室内网络布线主要可以分为两类：有线布线和无线布线有线布线有线布线主要包括双绞线、同轴电缆和光纤其中，双绞线因其成本较低、施工简单、速度稳定等优点，在住宅建筑中得到了广泛的应用双绞线又可以分为三类、四类、五类等，不同类的双绞线支持的网络速度和距离也不同在实际施工中，应根据实际需求选择合适的双绞线类别无线布线无线布线主要包括无线局域网（WLAN）和蓝牙等无线布线具有灵活性高、不受空间限制等优点，但受限于信号干扰、穿墙能力等因素，其稳定性和速度通常低于有线布线在住宅建筑中，无线布线可以作为有线布线的补充，以满足部分移动设备和场景的需求二、网络布线的规划与设计在住宅建筑中，网络布线的规划和设计是一个系统工程，需要充分考虑建筑结构、使用需求、成本预算等因素1. 布线方案的选择根据建筑的特点和使用需求，选择合适的布线方案对于新建筑，建议采用预埋管道的方式进行布线，以避免后期改造的麻烦对于已建成的建筑，可以考虑采用明线或者桥接等方式进行布线2. 布线管道的规划管道的规划应充分考虑未来的扩展性，预留足够的空间以满足更多设备的接入同时，管道应尽量避免穿过卫生间、厨房等潮湿或者有水的地方，以防止线路受潮导致短路3. 布线设备的选型选择合适的网络交换机、路由器等设备，以满足网络速度和稳定性的需求同时，应考虑设备的兼容性，以方便日后的维护和升级4. 布线施工要求在施工过程中，应严格遵守相关规范，保证布线的质量和安全例如，双绞线应遵循T568A或T568B的标准进行接线，以保证网络的稳定性三、网络布线的维护与管理网络布线的维护与管理是保证网络正常运行的重要环节1. 定期检查定期对网络布线进行检查，发现问题及时进行修复，以防止故障扩大2. 线路保护在施工和日常使用过程中，应避免对线路进行损坏，如穿孔、割伤等3. 防潮防鼠对于暴露在外的线路，应进行防潮防鼠处理，以防止线路受潮短路或者被老鼠咬断4. 及时更新设备随着科技的发展，新的网络技术和设备不断涌现对于已经落后或者不能满足需求的设备，应及时进行更新，以保证网络的性能和稳定性以上就是关于住宅建筑中室内网络布线的一些基本知识和注意事项希望这些内容能对您有所帮助四、网络布线的施工技术网络布线的施工技术是确保网络布线质量的关键以下是几种常见的网络布线施工技术：1. 双绞线布线技术双绞线布线技术是一种常用的有线布线技术在施工过程中，首先要根据设计图纸确定布线路径，然后使用专用工具进行穿线穿线过程中要注意避免线路损坏，确保线路整洁、无扭曲接下来进行接线，接线时要严格按照标准操作，确保连接可靠最后，对布好的线路进行测试，检查网络速度和稳定性2. 光纤布线技术光纤布线技术具有高速、大容量、抗干扰等优点，适用于远距离传输光纤布线施工过程中，首先要预埋光纤管道，管道规划要充分考虑未来扩展性然后进行光纤敷设，光纤要固定好，避免扭曲最后进行光纤连接，采用专用连接器连接光纤，确保连接质量3. 无线布线技术无线布线施工相对简单，主要步骤包括：选择合适的无线设备，如无线接入点（AP）和无线路由器（Router）；确定无线信号覆盖范围，确保信号稳定；进行无线网络配置，设置网络名称、密码等；最后对无线网络进行测试，确保网络速度和稳定性五、网络布线的优化与升级随着科技的不断发展，网络需求也在不断变化因此，网络布线的优化与升级是非常重要的1. 网络布线优化的目的网络布线优化的目的是提高网络速度、稳定性和可靠性，满足日益增长的网络需求优化过程中要注意以下几点：•合理规划布线路径，减少信号损耗；•选择合适的网络设备和材料，提高网络性能；•增强网络设备的兼容性，便于日后的维护和升级2. 网络布线升级的方法网络布线升级主要包括以下几个方面：•升级双绞线为更高类别的线缆，如六类线、七类线等；•采用光纤布线技术，提高传输速率和距离；•增加无线接入点，扩大无线信号覆盖范围；•升级网络设备，如交换机、路由器等，提高网络性能六、结束语住宅建筑中的室内网络布线对于家庭网络的性能和可靠性具有重要影响通过合理规划和设计网络布线，可以确保网络速度和稳定性，满足日益增长的网络需求同时，施工过程中要遵循相关规范，确保布线质量在日常使用过程中，要加强网络布线的维护与管理，及时发现并解决问题此外，随着科技的发展，要不断优化和升级网络布线，以适应不断变化的需求通过以上措施，可以保证住宅建筑中室内网络布线的性能和可靠性，为居民提供优质的网络环境七、网络布线的故障排查与修复在住宅建筑中，室内网络布线在使用过程中可能会出现故障，导致网络性能下降甚至中断因此，掌握网络布线的故障排查与修复方法是非常重要的1. 故障排查步骤网络布线故障排查一般分为以下几个步骤：•检查电源和设备，确保网络设备正常工作；•利用网络测试仪检测网络线路，查找断路、短路等问题；•检查网络设备配置，确认设备设置正确；•观察网络使用情况，分析故障原因2. 故障修复方法根据故障排查结果，采取相应的修复方法：•修复或更换损坏的线缆和连接器；•重新布线，优化网络布局；•重新配置网络设备，确保设备正常工作；•排除外部干扰，如防雷、防鼠等八、室内网络布线的未来发展趋势随着科技的不断进步，室内网络布线也将面临新的发展机遇和挑战以下是一些未来发展趋势：1. 智能化未来室内网络布线将更加智能化，通过智能家居系统实现家庭设备的远程控制、自动调节等功能2. 高速化随着5G、6G等新一代通信技术的发展，室内网络布线将支持更高的传输速率，满足更大带宽的需求3. 集成化室内网络布线将与其他系统（如电力、照明等）集成，实现多功能一体化管理4. 绿色环保未来室内网络布线将更加注重环保，采用低损耗、低能耗的材料和技术，减少对环境的影响九、结论室内网络布线作为家庭网络的基础设施，对于网络性能和可靠性具有重要影响随着科技的不断发展，家庭网络需求也在不断变化，对室内网络布线提出了更高的要求因此，我们要不断学习和掌握新的网络布线技术，以适应未来的发展同时，在住宅建筑中，要充分考虑到室内网络布线的规划与设计、施工技术、优化与升级、故障排查与修复等方面，确保家庭网络的稳定性和速度，为居民提供优质的网络环境以上内容涵盖了住宅建筑中室内网络布线的相关问题，包括布线分类、规划与设计、施工技术、优化与升级、故障排查与修复以及未来发展趋势等希望这些内容能对您有所帮助。

双绞线电缆施工方案模板一、工程背景与目标本工程旨在完成一项双绞线电缆的布线工程，以满足[具体场所名称]的网络及通信需求。

通过合理的布线设计、电缆选择、施工操作和质量检测，确保布线系统稳定、高效、安全，并为后续的运维管理提供便利。

二、材料与设备清单双绞线电缆（型号、规格、数量）；连接器、水晶头（型号、数量）；布线工具（剥线钳、压线钳、测试仪等）；线槽、支架、固定件；布线标识、标签；其他辅助材料。

三、施工流程规划现场勘查与需求分析；布线方案设计；材料采购与准备；场地准备与布线设计；电缆选择与测试；安装与布线操作；质量检测与验收；工程文档整理与归档。

四、场地准备与布线设计清理施工现场，确保无障碍物；根据需求分析结果，绘制布线图纸；确定线槽、支架的安装位置；标识出电缆入口和出口位置。

五、电缆选择与测试根据实际需求选择合适的双绞线电缆型号和规格；对采购的电缆进行质量检查，确保无损坏；使用电缆测试仪对电缆进行性能测试，确保达标。

六、安装与布线操作按照布线图纸进行电缆的铺设；使用连接器、水晶头进行电缆连接；布线过程中保持电缆的整洁与有序；布线完成后进行标识与标签的粘贴。

七、质量检测与验收使用电缆测试仪对布线系统进行全面的性能测试；检查布线系统的整洁度和标识情况；根据测试结果进行必要的调整与修复；整理验收报告，提交给相关部门进行验收。

八、安全规范与注意事项施工现场应设置安全警示标识；施工人员应佩戴安全防护用品；严格遵守电气安全操作规程；避免电缆过度弯曲或损坏；布线过程中注意保护其他设施和设备；及时处理施工中的安全隐患。

本施工方案为模板性质，具体施工过程中应根据实际情况进行调整和优化。

施工完成后，应妥善保管相关文档和资料，为后续的运维管理提供依据。
