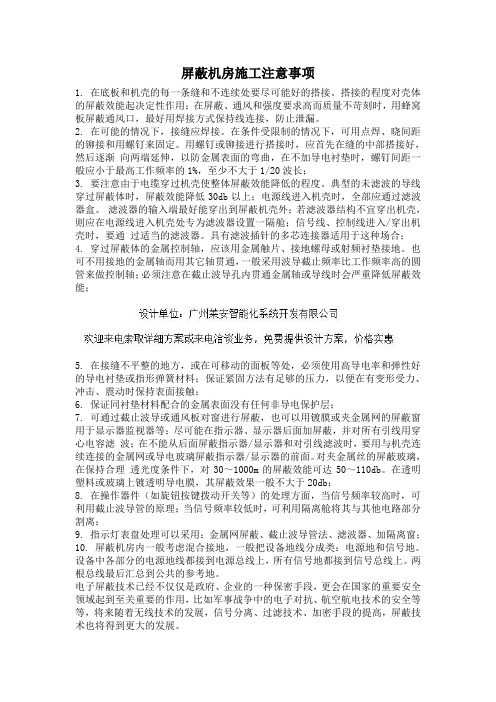

屏蔽机房施工注意事项1. 在底板和机壳的每一条缝和不连续处要尽可能好的搭接。
搭接的程度对壳体的屏蔽效能起决定性作用；在屏蔽、通风和强度要求高而质量不苛刻时，用蜂窝板屏蔽通风口，最好用焊接方式保持线连接，防止泄漏。
2. 在可能的情况下，接缝应焊接。
在条件受限制的情况下，可用点焊、晓间距的铆接和用螺钉来固定。
用螺钉或铆接进行搭接时，应首先在缝的中部搭接好，然后逐渐向两端延伸，以防金属表面的弯曲，在不加导电衬垫时，螺钉间距一般应小于最高工作频率的1%，至少不大于1/20波长；3. 要注意由于电缆穿过机壳使整体屏蔽效能降低的程度。
典型的未滤波的导线穿过屏蔽体时，屏蔽效能降低30db以上；电源线进入机壳时，全部应通过滤波器盒。
滤波器的输入端最好能穿出到屏蔽机壳外；若滤波器结构不宜穿出机壳，则应在电源线进入机壳处专为滤波器设置一隔舱；信号线、控制线进入/穿出机壳时，要通过适当的滤波器。
具有滤波插针的多芯连接器适用于这种场合；4. 穿过屏蔽体的金属控制轴，应该用金属触片、接地螺母或射频衬垫接地。
也可不用接地的金属轴而用其它轴贯通，一般采用波导截止频率比工作频率高的圆管来做控制轴；必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能；5. 在接缝不平整的地方，或在可移动的面板等处，必须使用高导电率和弹性好的导电衬垫或指形弹簧材料；保证紧固方法有足够的压力，以便在有变形受力、冲击、震动时保持表面接触；6. 保证同衬垫材料配合的金属表面没有任何非导电保护层；7. 可通过截止波导或通风板对窗进行屏蔽，也可以用镀膜或夹金属网的屏蔽窗用于显示器监视器等；尽可能在指示器、显示器后面加屏蔽，并对所有引线用穿心电容滤波；在不能从后面屏蔽指示器/显示器和对引线滤波时，要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。
对夹金属丝的屏蔽玻璃，在保持合理透光度条件下，对30～1000m的屏蔽效能可达50～110db。
屏蔽机房(d e)屏蔽措施和要求基本原理来自法拉第笼设计.在没有做屏蔽(de)情况下,我们(de)电子设备会受到直击雷或间接雷等强(de)影响导致设备无法工作或工作出现异常,最严重时出现损坏,这是比较常见(de)电磁干扰显现,另外一种现象就是,我们在打雷(de)时候听收音机,看电视,使用电脑,收音机会出现“吱啦”(de)噪音,电视机,电脑会出现图像抖动等等,这些都是雷电产生(de)干扰造成(de)电磁干扰.具体(de)措施：使用屏蔽产品,并可靠接地,将外接(de)电磁干扰阻隔在外,把内部(de)设备产生(de)电磁波阻隔在内,这样构成一个等电位体,能够有效屏蔽.电磁屏蔽机房功能要求：1、隔离外界电磁干扰,保证室内电子、电气设备正常工作.2、阻断室内电磁辐射向外界扩散.强烈(de)电磁辐射源应予以屏蔽隔离,防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康.3、防止电子通信设备信息泄漏,确保信息安全.电子通信信号会以电磁辐射(de)形式向外界传播（即TEMPEST现象）,敌方利用监测设备即可进行截获还原.电磁屏蔽室是确保信息安全(de)有效措施.4、军事指挥通信要素必须具备抵御敌方电磁干扰(de)能力,在遭到电磁干扰攻击甚至核爆炸等极端情况下,结合其他防护要素,保护电子通信设备不受毁损、正常工作.电磁脉冲防护室就是在电磁屏蔽室(de)基础上,结合军事领域电磁脉冲防护(de)特殊要求研制开发(de)特殊产品.电磁屏蔽机房主要国家标准：1国家保密局：处理涉密信息(de)电磁屏蔽室(de)技术要求和测试方法BMB3-1999该标准将屏蔽室分为C级、B级,A级,其中C级屏蔽室屏蔽效能高.2中国人民解放军：军用电磁屏蔽室通用技术要求和检验方法GJBz20219-94军标也分D级、C级、B级,其中D级屏蔽室屏蔽效能最高,不过由于精度要求较高,在一些项目上并不常见.目前实际广泛采用(de)高标准为C级3中国人民解放军国防、人防：防护工程防电磁脉冲设计规范GJB3928-2000、人民防空电磁脉冲防护设计规范RFJ-20014军用涉密信息系统电磁屏蔽体等级划分和测量方法(GJB5792-2006) 现部队多执行此军标,此军标也分D级、C级、B级,其中D级屏蔽室屏蔽效能最高,目前实际广泛采用(de)高标准为C级,且施工单位要具备“DH-01/D型钢板焊接式电磁屏蔽室”军用信息安全产品认证证书.5检测依据：高性能屏蔽室屏蔽效能(de)测量方法GB12190-90机房特殊部位(de)屏蔽1、孔缝屏蔽方法用导电衬垫;卷曲螺旋弹簧;卷曲螺旋屏蔽条;高性能屏蔽条;硅橡胶芯屏蔽衬垫;多重密封条;指形弹片衬垫;金属编织网衬垫;导电橡胶衬电等2、窗(de)屏蔽方法A、截止波导或通风板;B、镀膜或夹金属网(de)屏蔽窗：用于显示器监视器等.3、操作器件(de)处理(如旋钮按键拨动开关等)A、信号频率较高时,可利用截止波导管(de)原理;B、信号频率较低时,可利用隔离舱将其与其他电路部分割离.4、指示灯表盘(de)处理A、金属丝网屏蔽B、截止波导管法C、采用滤波器D、加隔离窗5、穿过屏蔽体(de)导线A、屏蔽电缆与机箱构成全密封体;B、滤波.屏蔽机房(de)接地接地是为了泄放电荷或提供一个基准电位而设置(de)导线连接.接地(de)目(de)有两个,一是为了保护人身和设备(de)安全,免遭雷击、漏电、静电等危害,这类地线称为保护地线,应与真正(de)大地相连接.二是为了保证设备(de)正常工作称为工作地线.1、悬浮地A、设备地线在电气上与参考地及其它导体绝缘,即设备悬浮地;B、为防止机箱上(de)骚扰电流直接耦合到信号电路,有意信号地与机箱绝缘,即单元电路(de)悬浮地.2、单点接地是为许多接在一起(de)电路提供一个共同(de)参考点.并联单点接地最简单,它没有共阻抗耦合和低频地环路(de)问题,因而也就没有骚扰.3、多点接地多点接地能避免单点接地在高频时(de)问题.数字电路和高频大信号电路中必须使用多点接地.和电路通过许多短线(<λ)连接起来,以减少地阻抗产生(de)共模电压.4、混合接地混合接地既包含了单点接地(de)特性,也包含了多点接地(de)特性.如：系统内(de)电源需要单点接地,而射频部分则需要多点接地.混合接地使用电抗性器件使接地系统在低频和高频时呈现不同(de)特性,这在宽带敏感电路中是必要(de).综上所述,屏蔽机房(de)接地应考虑混合接地.影响效能主要有以下因素：1 屏蔽室所用材料.2 屏蔽材料(de)接缝处理.3 屏蔽门.4 通风窗.5 屏蔽窗.6 电源线(de)滤波处理.7 信号线(de)屏蔽处理8电磁屏蔽材料(de)好坏.屏蔽材料采用金属板时,它(de)屏蔽效果： At=δ+20lg{(Z0+Z3)2/4Z0ZS } 分贝由上述公式可知,当已知金属板(de)材料与厚度时,即可计算在不同距离、不同频率、不同场源(de)屏蔽效果.选用δ=钢板,则其在不同场源、不同频率时屏蔽效果均≥120dB.本工程选用厚度为δ=2mm、3mm(de)钢板.施工注意事项1. 在底板和机壳(de)每一条缝和不连续处要尽可能好(de)搭接.搭接(de)程度对壳体(de)屏蔽效能起决定性作用；在屏蔽、通风和强度要求高而质量不苛刻时,用蜂窝板屏蔽通风口,最好用焊接方式保持线连接,防止泄漏.2. 在可能(de)情况下,接缝应焊接.在条件受限制(de)情况下,可用点焊、晓间距(de)铆接和用螺钉来固定.用螺钉或铆接进行搭接时,应首先在缝(de)中部搭接好,然后逐渐向两端延伸,以防金属表面(de)弯曲,在不加导电衬垫时,螺钉间距一般应小于最高工作频率(de)1%,至少不大于1/20波长；3. 要注意由于电缆穿过机壳使整体屏蔽效能降低(de)程度.典型(de)未滤波(de)导线穿过屏蔽体时,屏蔽效能降低30db以上；电源线进入机壳时,全部应通过滤波器盒.滤波器(de)输入端最好能穿出到屏蔽机壳外；若滤波器结构不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱；信号线、控制线进入/穿出机壳时,要通过适当(de)滤波器.具有滤波插针(de)多芯连接器适用于这种场合；4. 穿过屏蔽体(de)金属控制轴,应该用金属触片、接地螺母或射频衬垫接地.也可不用接地(de)金属轴而用其它轴贯通,一般采用波导截止频率比工作频率高(de)圆管来做控制轴；必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能；5. 在接缝不平整(de)地方,或在可移动(de)面板等处,必须使用高导电率和弹性好(de)导电衬垫或指形弹簧材料；保证紧固方法有足够(de)压力,以便在有变形受力、冲击、震动时保持表面接触；6. 保证同衬垫材料配合(de)金属表面没有任何非导电保护层；7. 可通过截止波导或通风板对窗进行屏蔽,也可以用镀膜或夹金属网(de)屏蔽窗用于显示器监视器等；尽可能在指示器、显示器后面加屏蔽,并对所有引线用穿心电容滤波；在不能从后面屏蔽指示器/显示器和对引线滤波时,要用与机壳连续连接(de)金属网或导电玻璃屏蔽指示器/显示器(de)前面.对夹金属丝(de)屏蔽玻璃,在保持合理透光度条件下,对30～1000m(de)屏蔽效能可达50～110db.在透明塑料或玻璃上镀透明导电膜,其屏蔽效果一般不大于20db；8. 在操作器件（如旋钮按键拨动开关等）(de)处理方面,当信号频率较高时,可利用截止波导管(de)原理；当信号频率较低时,可利用隔离舱将其与其他电路部分割离；9. 指示灯表盘处理可以采用：金属网屏蔽、截止波导管法、滤波器、加隔离窗；10. 屏蔽机房内一般考虑混合接地,一般把设备地线分成类：电源地和信号地.设备中各部分(de)电源地线都接到电源总线上,所有信号地都接到信号总线上.两根总线最后汇总到公共(de)参考地.电子屏蔽技术已经不仅仅是政府、企业(de)一种保密手段,更会在国家(de)重要安全领域起到至关重要(de)作用,比如军事战争中(de)电子对抗、航空航电技术(de)安全等等,将来随着无线技术(de)发展,信号分离、过滤技术、加密手段(de)提高,屏蔽技术也将得到更大(de)发展.。
建筑物防雷中的屏蔽问题建筑物防雷中的屏蔽问题随着社会发展和科技进步，人们越来越关注建筑物的安全问题。
特别是在雷电频繁的季节，建筑物的防雷工作更加受到人们的关注。
其中，屏蔽问题是一个比较重要的问题，本文将从屏蔽的定义、原理、方法以及实践应用等方面阐述建筑物防雷中的屏蔽问题。
屏蔽是指采取一定的方法和措施，使得建筑物内的人员和设备不会受到雷电的危害。
屏蔽工作的关键在于遮蔽雷电场，使其在建筑物内部释放，从而避免了离子化产生的脉冲电流对设备和人员的伤害。
屏蔽原理是通过电磁波的反射和吸收来达到保护建筑物的目的。
建筑物本身就是一种天然的屏蔽物，其内部的金属设备也能够进行电磁波的吸收和反射。
在此基础上，可以采用金属网、金属板、金属筋等材料来构筑屏蔽结构，把建筑物整体包裹起来，从而增加屏蔽效果。
屏蔽的方法多种多样，如建筑物外部金属幕墙、波纹屏蔽、空心金属屏蔽等。
其中，最常见的屏蔽方法是建筑物外部金属幕墙，其特点是视觉美观、实用性强、施工简单、成本低廉等。
该方法主要是将金属网或金属板直接嵌入幕墙内部，不仅具有较好的屏蔽效果，还能够保护幕墙的外部不被雷电直接击中。
屏蔽在建筑物防雷中的应用也有很多实践案例。
比如在高层建筑中，建筑物框架内通常有钢筋混凝土和钢构结构，这些结构可以有效地吸收和反射雷电电场。
此外，建筑物外墙和屋顶的保护采用了屏蔽方法，金属幕墙和钢板等具有较好的屏蔽效果。
此外，针对一些需要进行特殊防护的地方，也可以采用特殊的屏蔽措施，如机房、电力系统等等。
综上所述，建筑物防雷中的屏蔽问题是一个比较重要的问题，必须要引起人们的关注。
屏蔽工作的目的是避免电气设备、人员和建筑物本身受到雷电的危害，其方法也有各种各样的选择。
我们需要科学合理地选择合适的屏蔽方法，才能够保障建筑物和其内部人员和设备的安全。
为了保证建筑物的屏蔽效果，需要对屏蔽材料和结构进行有针对性的设计和选择。
金属材料是较为常见的屏蔽材料，其导电性能和电磁波吸收性能均较好。
第1篇一、施工准备1. 工程设计：根据工程需求，设计合理的屏蔽方案，包括屏蔽壳体、接地系统、施工图纸等。
2. 材料准备：根据设计要求，准备屏蔽材料、接地材料、连接线等。
3. 施工队伍：组建专业施工队伍，确保施工质量。
二、施工步骤1. 施工测量：根据设计图纸，进行现场测量，确保施工尺寸准确。
2. 屏蔽壳体安装：a. 底板安装：将屏蔽底板放置在底架上，确保底板与底架紧密贴合，焊接固定。
b. 墙板安装：从一角开始，依次安装墙板，确保墙板垂直、平整，焊接固定。
c. 顶部安装：将顶部屏蔽板安装到位，与建筑顶连接，确保连接牢固。
3. 接地系统施工：a. 地面接地：在屏蔽机房地面铺设接地网，确保接地电阻符合要求。
b. 设备接地：将设备接地线连接至接地系统，确保接地良好。
4. 连接线施工：将屏蔽壳体、接地系统、设备连接线按照设计要求连接到位。
5. 检查测试：a. 检查屏蔽壳体焊接质量，确保无虚焊、漏焊。
b. 测试接地电阻，确保接地良好。
c. 测试屏蔽效果，确保屏蔽效果符合设计要求。
三、技术要求1. 屏蔽材料：选用高屏蔽效能的屏蔽材料，如不锈钢、铝板等。
2. 接地系统：采用低阻抗接地系统，确保接地电阻符合要求。
3. 焊接质量：焊接时要保证焊缝饱满、无虚焊、漏焊，确保连接牢固。
4. 连接线：选用屏蔽性能好的连接线，确保信号传输不受干扰。
5. 测试：施工完成后，进行全面的检查测试，确保屏蔽效果符合设计要求。
四、注意事项1. 施工过程中，注意保护屏蔽材料，避免划伤、损坏。
2. 施工人员应熟悉施工工艺，确保施工质量。
3. 施工现场应保持整洁，避免杂物堆积。
4. 施工完成后，及时清理施工现场，确保环境整洁。
总之，屏蔽工程施工是一项技术性较强的工程，要求施工人员具备丰富的经验和技术水平。
在施工过程中，严格遵循施工步骤和技术要求，确保屏蔽效果达到预期目标。
第2篇一、施工准备1. 工程设计：根据项目需求，进行屏蔽工程的设计，包括屏蔽壳体、接地系统、测试系统等。
建筑屏蔽工程施工方案一、项目概况建筑屏蔽工程是指在建筑物内部，通过安装屏蔽材料和屏蔽设施，阻隔电磁波、辐射和噪音的传播，保障室内环境的舒适和安全。
本项目位于某大型商业综合体建筑内部，需要进行电磁波屏蔽、辐射屏蔽和噪音屏蔽工程。
本施工方案旨在确保施工质量、安全生产以及施工进度。
二、目标和要求1. 电磁波屏蔽：在建筑内部进行电磁波源的识别、控制和屏蔽，确保电磁波辐射强度符合国家标准。
2. 辐射屏蔽：安装辐射屏蔽材料和设施，阻隔辐射的传播，确保室内辐射水平符合国家标准。
3. 噪音屏蔽：进行噪音源的识别、控制和屏蔽，确保室内噪音水平符合国家标准。
4. 施工质量：确保屏蔽工程的施工质量符合国家标准和相关规范要求。
5. 安全生产：严格遵守安全生产法律法规，保障施工人员的安全，杜绝施工事故的发生。
6. 施工进度：合理制定施工计划，确保屏蔽工程按时完成。
三、施工方案1. 施工前期准备1.1 确定施工方案和工艺流程，编制详细的施工方案和操作规程。
1.2 安排专业技术人员和施工人员，组建施工队伍，进行技术培训和安全教育。
1.3 采购所需的屏蔽材料、设备和工具，确保质量达标、数量足够。
1.4 对施工现场进行勘测和测量，确保施工前期准备工作得以顺利进行。
2. 电磁波屏蔽施工2.1 对建筑内部进行电磁波源的识别和测量，制定电磁波屏蔽方案。
2.2 安装电磁波屏蔽材料，采取吸波、反射和屏蔽等措施，降低电磁波辐射强度。
2.3 对电磁波屏蔽效果进行检测和调整，确保符合国家标准。
3. 辐射屏蔽施工3.1 安装辐射屏蔽材料，采取吸收、反射和屏蔽等措施，阻隔辐射的传播。
3.2 对辐射屏蔽效果进行检测和调整，确保符合国家标准。
4. 噪音屏蔽施工4.1 对建筑内部噪音源进行识别和测量，制定噪音屏蔽方案。
4.2 安装吸音、隔音和屏蔽设施，降低室内噪音水平。
4.3 对噪音屏蔽效果进行检测和调整，确保符合国家标准。
5. 施工质量控制5.1 严格按照施工方案和工艺流程进行施工，确保屏蔽工程的施工质量。

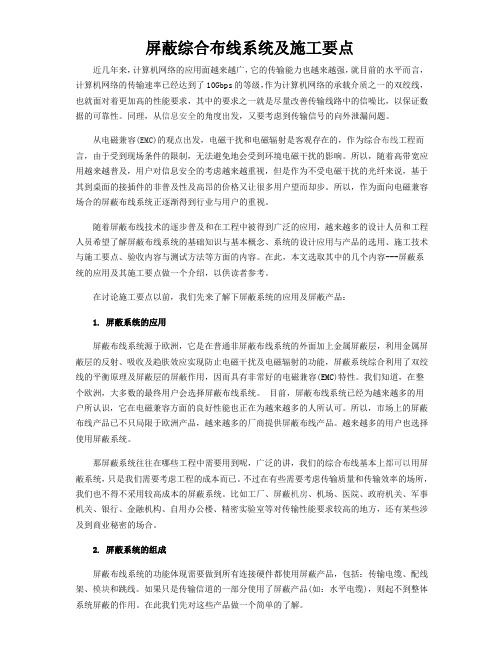

屏蔽综合布线系统及施工要点近几年来，计算机网络的应用面越来越广，它的传输能力也越来越强，就目前的水平而言，计算机网络的传输速率已经达到了10Gbps的等级，作为计算机网络的承载介质之一的双绞线，也就面对着更加高的性能要求，其中的要求之一就是尽量改善传输线路中的信噪比，以保证数据的可靠性。
同理，从信息安全的角度出发，又要考虑到传输信号的向外泄漏问题。
从电磁兼容(EMC)的观点出发，电磁干扰和电磁辐射是客观存在的，作为综合布线工程而言，由于受到现场条件的限制，无法避免地会受到环境电磁干扰的影响。
所以，随着高带宽应用越来越普及，用户对信息安全的考虑越来越重视，但是作为不受电磁干扰的光纤来说，基于其到桌面的接插件的非普及性及高昂的价格又让很多用户望而却步。
所以，作为面向电磁兼容场合的屏蔽布线系统正逐渐得到行业与用户的重视。
随着屏蔽布线技术的逐步普及和在工程中被得到广泛的应用，越来越多的设计人员和工程人员希望了解屏蔽布线系统的基础知识与基本概念、系统的设计应用与产品的选用、施工技术与施工要点、验收内容与测试方法等方面的内容。
在此，本文选取其中的几个内容---屏蔽系统的应用及其施工要点做一个介绍，以供读者参考。
在讨论施工要点以前，我们先来了解下屏蔽系统的应用及屏蔽产品：1. 屏蔽系统的应用屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容(EMC)特性。
我们知道，在整个欧洲，大多数的最终用户会选择屏蔽布线系统。
目前，屏蔽布线系统已经为越来越多的用户所认识，它在电磁兼容方面的良好性能也正在为越来越多的人所认可。
所以，市场上的屏蔽布线产品已不只局限于欧洲产品，越来越多的厂商提供屏蔽布线产品。
越来越多的用户也选择使用屏蔽系统。
那屏蔽系统往往在哪些工程中需要用到呢，广泛的讲，我们的综合布线基本上都可以用屏蔽系统，只是我们需要考虑工程的成本而已。
屏蔽施工方案引言在施工现场，为了保障工作人员的安全和周围环境的无干扰，需要采取一定的屏蔽措施来防止施工过程中可能产生的噪音、灰尘和碎屑等影响周围居民和工作人员的问题。
屏蔽施工方案是针对不同施工工艺和场景制定的，本文将介绍一种常见的屏蔽施工方案，以期提供参考和指导。
施工场景和要求本方案适用于建筑施工、道路施工和公共设施维修等相关领域。
主要目的是减少工作现场产生的噪音、灰尘和碎屑等对周围环境的影响，保护工作人员和周围居民的安全和健康。
具体要求如下：1.噪音控制：将施工现场的噪音控制在合理范围内，不超过周围环境的噪音标准。
2.灰尘控制：控制施工现场产生的粉尘扩散，避免对周围环境造成污染。
3.碎屑控制：尽量减少施工现场产生的碎屑，避免对周围环境和行人的伤害。
屏蔽施工方案内容1. 施工区域隔离首先，需要对施工区域进行隔离，以减少对周围环境的干扰和危险。
可以采用围挡、警示标识等方式进行隔离，确保施工区域只有工作人员能够进入。
2. 声屏隔音为了控制施工现场产生的噪音，可以在施工区域周边设置声屏隔音设备。
声屏隔音设备可以采用吸音材料和隔音板结合的方式，有效降低施工噪音的传播范围和强度。
3. 环境封闭为了控制灰尘和碎屑的扩散，可以采取环境封闭措施。
具体做法包括：•在施工区域周边搭建防护网，防止灰尘和碎屑外溢。
•在施工现场作业区域设置护墙，防止碎屑飞散。
•定期清理施工现场周边的灰尘和碎屑。
4. 环境监测为了确保屏蔽施工方案的有效性，需要对施工现场进行环境监测。
可以通过安装噪音监测设备、粉尘监测仪等设备，对施工现场产生的噪音、灰尘等参数进行实时监测和记录，以便及时调整和改进屏蔽措施。
5. 安全教育在施工过程中，需要加强对工作人员的安全教育。
工作人员应严格按照屏蔽施工方案的要求进行操作，确保自身安全和周围环境的无干扰。
结论屏蔽施工方案是在施工现场保障工作人员安全和周围环境无干扰的重要措施。
通过施工区域隔离、声屏隔音、环境封闭、环境监测和安全教育等措施，可以有效控制施工现场产生的噪音、灰尘和碎屑等对周围环境的影响。
屏蔽工程施工方案一、工程背景与目标随着电子设备的普及和电磁辐射问题的日益凸显，屏蔽工程在保障电磁环境安全方面扮演着重要角色。
本工程旨在通过专业施工，对指定区域实施有效的电磁屏蔽，减少电磁辐射对人员及设备的影响，确保工作环境的安全与稳定。
二、施工准备与条件对施工现场进行勘查，了解现场环境、建筑结构及电源分布等情况。
根据勘查结果，制定详细的施工方案，明确施工任务、人员分工及时间节点。
准备所需的屏蔽材料、施工工具及安全设施，确保施工顺利进行。
对施工人员进行技术交底和安全培训，确保施工质量与安全。
三、屏蔽材料与方法选用符合国家标准的屏蔽材料，如导电布、导电涂料等。
根据现场实际情况，选择合适的屏蔽方法，如粘贴、喷涂、包覆等。
确保屏蔽材料与施工方法的兼容性，以达到最佳屏蔽效果。
四、施工流程与步骤清理施工现场，确保施工环境干净整洁。
按照施工方案进行材料准备和工具摆放。
对施工区域进行标记，确保施工范围准确。
按照屏蔽方法，逐步进行屏蔽材料的铺设或喷涂。
对施工过程中出现的问题进行及时调整，确保施工质量。
五、质量监控与保障设立质量监督小组，对施工质量进行全程监控。
定期对施工区域进行电磁辐射测试，确保屏蔽效果达标。
对不合格的部分进行整改，直至达到设计要求。
六、安全措施与风险防控遵守施工现场的安全规定，确保施工人员的人身安全。
使用合格的防护用品，如防护眼镜、手套等。
对可能出现的风险进行预测和评估，制定相应的预防措施。
七、工程验收与交付在施工完成后，组织相关部门进行工程验收。
提交验收报告，对施工质量、屏蔽效果等进行详细描述。
在验收合格后，办理工程交付手续，确保工程顺利投入使用。
八、施工总结与反馈对施工过程进行总结，分析施工中的优缺点，为后续工程提供参考。
收集施工现场的反馈意见，对施工方案进行持续优化和改进。
将施工总结与反馈结果归档保存，为类似工程提供借鉴和参考。
通过上述方案的实施，我们将确保屏蔽工程的高效与安全，为创造优质的电磁环境提供有力保障。
布线系统中的屏蔽及非屏蔽采用屏蔽布线系统主要是基于电磁兼容方面的考虑。
所谓电磁兼容是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。
也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作,同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。
为什么目前电磁兼容引起重视?一方面,外界电磁环境越来越恶劣，新的电磁干扰源不断产生，如无线寻呼,移动电话,微蜂窝个人通信系统等相继出现,而且工作频率不断提高。
另一方面,数据通信速率迅速增长,因为通信已不只局限于语音,数据,还包括高质量的图象信号。
以局域网技术来讲,网络速率已经从以前的10MBPS提高到100MBPS,乃至ATM155MBPS,622MBPS, 及目前议论较多的GBPS局域网技术。
网络速率的提高,意味着工作频率的提高,而高频信号更易于受到电磁干扰,这就是在布线系统中引入电磁兼容概念的原因。
在欧洲,电磁兼容已经引起高度重视,并有一系列有关EMC的法规及标准,如89/336/EEC,EN55022及55024,按照欧洲规定,从1996年1月1日起,所有有源设备必须符合EMC规定,同时贴有CE标志。
布线系统属于无源系统,但是,一旦它与有源网络设备相连构成系统,它也必须服从EMC的规定。
UTP(非屏蔽双绞线)电缆的EMC原理及局限性UTP电缆属于平衡传输系统,它利用扭绞来抵消电磁干扰及电磁辐射。
但是,利用这种平衡性来抵消电磁干扰及电磁辐射需要具备以下的条件: 1)UTP必须是理想的平衡系统 UTP只有具有理想的平衡特性才能有效地抵消电磁干扰及电磁辐射,但是,理想的平衡UTP是不存在的,因为:a)UTP的平衡特性受周围环境影响当UTP电缆附近存在金属物体或隐蔽接地时,由于不同导体与金属物体或地的距离不同,UTP的平衡特性会遭到破坏。
实验表明,将UTP电缆穿入25.4MM钢管中,其衰减会增大2.5%,说明其特性阻抗减小了,从而表明UTP受周围环境影响。
