电子变压器的工作原理 电子变压器材料及分类

一、变压器简介各种电子装备常用到变压器，作用是提供各种电压确保系统正常工作；提供系统中以不同电位操作部份得以电气隔离；对交流电流提供高阻抗，但对直流则提供低的阻抗等。

变压器除了能够在一个系统里占有显着百分比的重量和空间外，另一方面在可靠性方面，它亦是衡量因子中的要项。

对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示。

如电源变压器的主要技术参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。

1.变压器分类按工作频率分类，可分为以下几种：工频变压器：工作频率为50或60Hz;中频变压器：工作频率为400~1000Hz;音频变压器：工作频率为20~20kHz;超音频变压器：工作频率为20~100kHz;高频变压器：工作频率为20~100kHz 以上。

2.电压比当变压器两组线圈圈数分别为N1和N2时，且N1为初级，N2为次级，则在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。

当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2<N1时，其感应电动势低于初级电压，这种变压器称为降压变压器。

初级次级电压和线圈圈数间的关系为：式中n 称为电压比(圈数比)。

当n<1时，则N1>N2，V1>V2，该变压器为降压变压器。

反之则为升压变压器。

3.变压器的效率在额定功率时，变压器的输出功率和输入功率比值叫做变压器的效率。

当变压器的输出功率P2等于输入功率P1时，效率η等于100%（理想的情况），变压器将不产生任何损耗，但实际上变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损。

铜损是指变压器线圈电阻所引起的损耗。

当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗。

由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。

变压器的铁损包括两个方面，一是磁滞损耗，当交流电流通过变压器时，通过变压器磁心磁力线其方向和大小随之变化，使得磁心内部分子相互摩擦，放出热能，从而损耗了一部分电能。

电力变压器的结构及工作原理一、电力变压器的结构1.铁芯铁芯是电力变压器的主要结构部分，通常由高导磁性材料制成，比如硅钢片。

铁芯主要有两个作用，首先是提供一个磁路，以便能够尽可能地束缚并引导磁力线。

其次，铁芯也可以减少由于磁感应强度快速变化而引起的涡流损耗。

2.线圈线圈是电力变压器中的另一个重要部分，主要分为两种类型：主线圈和辅助线圈（也称为副线圈）。

(1)主线圈（也称为高压线圈）由许多匝绕的导线组成。

当主线圈中通过交流电信号时，它产生一个强磁场。

(2)辅助线圈（也称为低压线圈）也由许多匝绕的导线组成。

辅助线圈中的导线被连接到负载电路，当主线圈中的磁场经过辅助线圈时，它会诱导出电流，从而传递相应的电能。

二、电力变压器的工作原理1.交流电的供应2.磁场的产生当高压交流电进入主线圈时，它会产生一个强磁场。

强磁场是由主线圈中的电流引起的，这个电流是通过电流源供应的。

3.磁感应的传递通过铁芯的高导磁性材料，磁场可以有效地传递到辅助线圈中。

铁芯的作用是减少磁感应的散失，并将磁场引导到辅助线圈中。

4.磁场的诱导当磁场经过辅助线圈时，根据法拉第电磁感应定律，线圈中将会诱导出电流。

这个诱导电流的大小取决于主线圈中的电流和磁感应的变化速率。

5.电能传输辅助线圈中诱导出的电流被馈送到负载电路中，从而传递相应的电能。

通过调整主线圈和辅助线圈的匝数比（即变压器的变比），可以有效地改变电压的大小。

6.能量效率虽然电力变压器可以有效地改变电压，但在变压过程中会产生一些能量损耗。

其中包括导线的电阻损耗，铁芯的涡流损耗和磁滞损耗。

为了提高能量效率，变压器通常采用高导磁性的材料和设计。

综上所述，电力变压器的结构和工作原理是通过主线圈和辅助线圈之间的电磁感应来实现的。

通过改变匝数比，变压器能够有效地转换和传输交流电的电能。

电力变压器在能源传输和分配中起着至关重要的作用，是现代电力系统的重要组成部分之一。

变压器的结构及工作原理变压器是一种用于将电能从一种电压转换为另一种电压的电气设备。

它是电力系统中非常常见的设备之一，被广泛应用于发电厂、变电站、工业生产和民用电力系统中。

变压器的结构和工作原理十分重要，下面详细介绍。

一、变压器的结构变压器由两个或更多的线圈通过铁芯相互连接而成。

主要包括以下部分：1.铁芯：变压器的铁芯由硅钢片组成，可有效减小磁滞和涡流损耗。

铁芯的形状包括E型、I型和C型等，用于支撑和保护线圈。

2.一次线圈（主绕组）：也称为原线圈或输入线圈，接收电源端的输入电能。

一次线圈一般由较粗的导线绕制而成。

3.二次线圈（副绕组）：也称为输出线圈，输出变压器转换后的电能。

二次线圈一般由较细的导线绕制而成。

4.绝缘材料：用于在不同线圈之间提供电气绝缘，避免相互之间的短路。

5.冷却装置：用于散热，以保证变压器的工作温度不超过允许范围。

常见的冷却方式包括自然冷却（静风冷却）和强制冷却（风扇冷却、冷水冷却等）。

二、变压器的工作原理变压器基于电磁感应的原理工作，其主要过程是通过变化的磁场引起线圈中的电压变化。

1.变流原理：根据法拉第电磁感应定律，当一次线圈中的电流变化时，会在铁芯中产生一个变化的磁场。

这个磁场穿过二次线圈，并在其中引起电动势的产生。

根据电磁感应定律，产生的电动势与变化的磁场强度成正比。

2.变压原理：根据楞次定律，一次线圈和二次线圈中的电流方向是相互反的。

当一次线圈接通电源时，通过它的电流会在铁芯中产生一个磁场。

这个磁场会在二次线圈中引起电动势的产生，并使得二次线圈中的电流流动。

变压器的输入电压和输出电压之比等于输入线圈的匝数和输出线圈的匝数之比。

即：输入电压/输出电压=输入线圈匝数/输出线圈匝数3.近似理想性：在实际的变压器中，我们可以近似认为主线圈和副线圈之间没有电阻，也没有电感。

这样，变压器的损耗可以忽略不计，输出电压会完全等于输入电压。

4.变压器的效率：实际的变压器会有一定的损耗，主要包括铁损耗和铜损耗。

变压器的工作原理概述：变压器是一种通过电磁感应原理来改变交流电压的设备。

它由两个或者更多的线圈组成，通过电磁感应的作用，将输入线圈的电压转换为输出线圈的电压。

变压器广泛应用于电力系统、电子设备、通信系统等领域。

一、基本原理：变压器的工作原理基于电磁感应现象。

当通过输入线圈（称为初级线圈）的交流电流发生变化时，会产生一个交变磁场。

这个交变磁场穿过输出线圈（称为次级线圈），在次级线圈中产生感应电动势，从而产生输出电压。

二、主要构成：1. 线圈：变压器由两个或者多个线圈组成，分别称为初级线圈和次级线圈。

初级线圈通常与电源相连，次级线圈通常与负载相连。

线圈通常由绝缘导线绕制而成。

2. 铁芯：铁芯是变压器的磁路部份，用于增强磁场的传导。

铁芯通常由铁矽合金制成，具有较高的磁导率和低的磁阻。

三、工作过程：1. 变压器的工作基于法拉第电磁感应定律。

当交流电通过初级线圈时，产生的交变磁场会穿过次级线圈，从而在次级线圈中产生感应电动势。

2. 感应电动势的大小与初级线圈和次级线圈的匝数之比成正比。

如果次级线圈的匝数大于初级线圈的匝数，输出电压将高于输入电压；反之，输出电压将低于输入电压。

3. 变压器的工作过程中，会有一定的能量损耗。

这些损耗主要包括铁芯损耗和线圈损耗。

铁芯损耗是由于铁芯中的涡流和磁滞现象引起的，线圈损耗是由于线圈中的电阻产生的。

四、变压器的类型：1. 根据用途分类：- 电力变压器：用于电力系统中的电能传输和分配。

- 隔离变压器：用于隔离电源和负载，提供额外的安全保护。

- 自耦变压器：次级线圈与初级线圈共享部份匝数，适合于一些特殊应用。

2. 根据结构分类：- 贴片变压器：线圈和铁芯密切结合在一起，适合于小型电子设备。

- 箱式变压器：线圈和铁芯封装在一个箱体中，适合于工业和商业应用。

- 油浸式变压器：线圈和铁芯浸泡在绝缘油中，提供更好的散热和绝缘性能。

五、应用领域：1. 电力系统：变压器在电力系统中起到电能传输和分配的关键作用。

电子变压器工作原理
电子变压器是一种将交流电能转换为不同电压的装置，其工作原理基于电磁感应。

电子变压器由一个主线圈和一个副线圈组成，两个线圈之间通过磁场耦合在一起。

当主线圈中通入交流电流时，产生的交变磁场会传递到副线圈中。

副线圈中的电压大小取决于主副线圈的匝数比例。

当主线圈中的电流为正弦波时，它会产生一个正弦形状的交变磁场。

由于副线圈经过磁场耦合，副线圈中也会产生一个正弦形状的电压。

根据电磁感应定律，副线圈中的电压与磁场的变化率成正比，而磁场的变化率又与主线圈中的电流变化率相同。

根据电磁感应定律，线圈中的电压与磁通量的变化率成正比。

磁通量的变化由主线圈中的电流决定，而两个线圈之间的磁通量通过磁场耦合。

因此，通过改变主线圈中的电流，可以改变副线圈中的电压大小。

根据变压器的基本方程，副线圈的电压与主线圈的电压之间的比值等于副线圈的匝数与主线圈的匝数之比。

这样，通过改变主线圈和副线圈匝数的比例，可以实现电子变压器的电压升降。

总之，电子变压器的工作原理基于电磁感应，通过主副线圈之间的磁场耦合实现电压的变换。

主线圈中的交变电流产生交变磁场，而副线圈中的电压取决于磁场的变化率。

通过调整主副线圈的匝数比例，可以改变副线圈中的电压大小。

变压器的工作原理、用途及分类介绍变压器的工作原理、用途及分类变压器的基本工作原理变压器是一种利用电磁感应原理将一种数值的交变电压变换为同一频率的另一种数值的交变电压。

一、变压器的基本工作原理变压器是一种利用电磁感应原理将一种数值的交变电压变换为同一频率的另一种数值的交变电压。

1.变压器是静止的电器，它可以根据需要将交流电压升高或降低。

2.在改变电压的同时，电压的频率保持不变。

3.工作原理：根据电磁感应定律U1=-e1=N1dΦ/dt U2=e2=-N2dΦ/d t U1/U2=e1/e2=N1/N2=KU 即：变压器一、二次绕组的电压比就等于一、二次绕组的匝数比。

二、变压器的用途在生产、输送、分配和使用电能的整个电力系统中，变压器是一个重要的电器设备。

1.高压输电：变压器是电能传输的主要设备，当输送电能的容量一定时，电压越高，输电线上的电流越小，输电导线面积越小，线路损耗越小。

2.低压配电：在用户侧，为了安全和绝缘方便，要求逐步把输电电压降到配电电压。

3.测量、阻抗变换等其他特殊用途。

输电时，把交流电功率P= √3UIcosø从电厂输送到用户，当P和cosø一定时，U愈高，I愈小，这可以节省输电线材料，减小线路损耗。

三、变压器的分类1、按相数的不同：变压器可分为单相变压器、三相变压器和多相变压器；2、按绕组数目不同：变压器可分为双绕组变压器、三绕组变压器、多绕组变压器和自耦变压器；3、按冷却方式不同：变压器可分为油浸式变压器、充气式变压器和干式变压器。

油浸式变压器又可分为：油浸自冷式、油浸风冷式和强迫油循环变压器。

4、按用途不同：变压器可分为电力变压器、特种变压器、仪用互感器、试验用的高压变压器等。

电子变压器磁设计的基本原理基本原理如下：1.磁感应强度和磁通密度：磁场是由磁感应强度H和磁通密度B组成的。

磁感应强度H是单位长度上的电流，磁通密度B是通过截面上的磁通量。

通过控制磁感应强度和磁通密度的大小，可以控制变压器的输入电压和输出电压之间的变换比例。

2.磁芯材料：磁芯材料的选择对变压器的性能起着重要作用。

常见的磁芯材料有硅钢和铁氧体。

硅钢具有低磁导率和高磁饱和磁导率的特性，适用于低频变压器；铁氧体具有高磁导率和低磁饱和磁导率的特性，适用于高频变压器。

磁芯材料的选择要考虑变压器的工作频率和功率损耗。

3.匝数：一个变压器通常由两个绕组组成，即输入绕组和输出绕组。

输入绕组的匝数与输出绕组的匝数之比称为变压器的变压比。

变压器的变压比决定了输入电压和输出电压之间的关系。

变压比的选择要根据实际需求和电路设计要求进行确定。

4.线径：绕组的线径会影响变压器的损耗和效率。

对于高电流的绕组，需要选择较大的线径以减少电阻损耗；对于低电流高频的绕组，可以选择较小的线径以减小铜损耗。

线径的选择要根据变压器的功率、电流和工作频率进行合理的设计。

5.电感和磁耦合：电感是变压器的重要参数，它与绕组的匝数和磁芯的磁性质相关。

磁耦合是指输入绕组和输出绕组之间的磁连接程度，它决定了输入电流和输出电流之间的传递效率。

通过合理设计变压器的电感和磁耦合，可以达到理想的电压变换效果。

总之，电子变压器的磁设计是基于磁场的基本原理，在给定的输入电压和输出电压条件下，通过选择合适的磁芯材料、匝数和线径，以实现电压的变换。

这一设计过程需要考虑变压器的工作频率、功率要求、损耗和效率等方面的因素，以满足实际应用的需求。

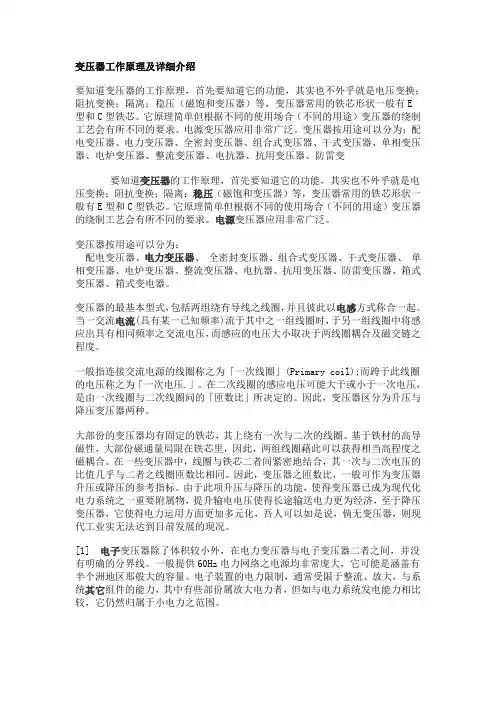

变压器工作原理及详细介绍要知道变压器的工作原理，首先要知道它的功能，其实也不外乎就是电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。

它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

电源变压器应用非常广泛。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗用变压器、防雷变要知道变压器的工作原理，首先要知道它的功能，其实也不外乎就是电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。

它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

电源变压器应用非常广泛。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗用变压器、防雷变压器、箱式变压器、箱式变电器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

变压器的类型及分类变压器是一种将交流电能从一个电路传递到另一个电路的装置，它能够通过改变电压的大小，实现电能的传输和转换。

根据不同的工作原理和应用领域，变压器可以分为多种类型和分类。

本文将从变压器的类型和分类角度进行详细介绍。

一、按工作原理分类：1. 变压器的类型变压器根据工作原理的不同可分为两大类：互感器和自感器。

互感器是指通过两个或多个线圈的磁耦合实现能量传递和电压变换的变压器，而自感器则是指通过单个线圈的自感作用实现电压变换的变压器。

2. 互感器的分类互感器根据线圈的连接方式和工作状态的不同，可以进一步分为两类：单相互感器和三相互感器。

单相互感器主要用于家庭和小型商业用途，而三相互感器则主要用于工业和大型商业用途。

3. 自感器的分类自感器根据线圈的结构和工作方式的不同，可以分为两类：铁芯自感器和空芯自感器。

铁芯自感器是指线圈绕制在铁芯上的变压器，它具有较高的效率和较低的损耗；而空芯自感器是指线圈未绕制在铁芯上的变压器，它具有较低的成本和较高的频率响应。

二、按应用领域分类：1. 功率变压器功率变压器是指用于电力系统和工业领域的大功率变压器，它们通常具有较高的电压等级和较大的容量。

功率变压器主要用于电力输配、电力变换和工业生产等领域。

2. 隔离变压器隔离变压器是一种具有较高绝缘强度和较低耦合度的变压器，它主要用于将一个电路与另一个电路进行隔离，以保证电路的安全和稳定运行。

隔离变压器广泛应用于医疗设备、通信设备和精密仪器等领域。

3. 自耦变压器自耦变压器是一种将输入线圈和输出线圈通过共用一部分线圈实现电压变换的变压器，它具有体积小、重量轻和成本低的特点。

自耦变压器主要用于家用电器、电子设备和通信系统等领域。

4. 调压变压器调压变压器是一种能够根据输入电压的变化自动调整输出电压的变压器，它主要用于电力系统和电子设备中，以提供稳定的电压输出。

调压变压器广泛应用于工业自动化、电力调节和电子设备保护等领域。

电力电子变压器的工作原理与应用一、引言电力电子变压器是一种重要的电力传输设备，具有广泛的应用领域。

本文将对电力电子变压器的工作原理和应用进行探讨。

二、电力电子变压器的工作原理电力电子变压器是将电力转换为不同电压和频率的设备。

它由脉宽调制（PWM）技术和高频变压技术组成。

过程如下：1. 输入侧整流：将交流电转换为直流电。

2. 脉宽调制（PWM）：通过控制开关的开关时间和开关频率，使得直流电流在开关管的开关下形成高频、高压的方波。

3. 高频变压：利用高频方波通过高频变压器，将电压升高或降低到目标电压。

4. 输出侧整流：将高频交流电转换为直流电。

5. 输出滤波：通过滤波电路将输出的直流电转换为稳定的电源。

三、电力电子变压器的应用电力电子变压器因其高效、可靠、灵活的特点，在许多领域有广泛的应用。

1. 电力传输与分配：电力电子变压器可以将输电线路中的交流电转换为直流电，从而降低能量损耗，提高能源利用率。

同时，通过调整变压器的参数，可以实现电力传输中不同电压、频率的要求。

2. 新能源系统：电力电子变压器在新能源系统中的应用日益重要。

例如，电力电子变压器可以将太阳能和风能的直流输出变换为适合电网的交流电。

3. 电力电子驱动系统：电力电子变压器在电力电子驱动系统中起到关键的作用。

例如，电力电子变压器可以将交流电转换为直流电，以驱动交流电机。

4. 电动车充电系统：电力电子变压器在电动车充电系统中的应用也非常广泛。

通过电力电子变压器，可以控制电动车的充电电流和电压，实现快速充电和安全充电。

5. 航空航天领域：电力电子变压器在航空航天领域中的应用也越来越重要。

例如，电力电子变压器可以将机载系统的不同电压和频率进行转换，以满足不同设备的需求。

四、结论电力电子变压器以其灵活性和高效能的特点，在电力传输、新能源系统、电力电子驱动系统、电动车充电系统以及航空航天领域等多个领域均有广泛应用。

通过深入理解电力电子变压器的工作原理，我们可以更好地应用和开发电力电子变压器的潜力，提高能源利用效率，推动可持续发展。

电子变压器原理电子变压器是一种电子元件，它可以改变交流电压的大小，是电子电路中常用的重要元件之一。

电子变压器的原理是基于电磁感应的原理，通过磁场的变化来实现电压的变换。

在电子技术领域，电子变压器的应用非常广泛，它可以用于电源适配器、变频器、变压器等电路中。

电子变压器的基本结构由铁芯和绕组组成。

铁芯是电子变压器的核心部件，它能够集中磁场，提高磁通量，从而实现电压的变换。

绕组则是将电子变压器连接到电路中，通过绕组的匝数比和磁通量的变化来实现电压的升降。

在电子变压器中，当输入端施加交流电压时，铁芯中会产生交变磁场，这个交变磁场会穿过绕组，从而在绕组中产生感应电动势，从而使输出端产生相应的电压。

根据电磁感应定律，感应电动势的大小与磁通量的变化率成正比，而磁通量的变化率又与输入输出端的匝数比成正比，因此可以通过改变输入输出端的匝数比来实现电压的变换。

除了匝数比外，电子变压器的电压变换还与铁芯的磁导率和磁通量的变化有关。

当铁芯的磁导率较高时，能够集中更多的磁场，从而提高磁通量，实现更大幅度的电压变换。

而磁通量的变化则取决于输入端的电流大小，当输入端的电流较大时，磁通量的变化也会较大，从而实现更大幅度的电压变换。

在实际应用中，电子变压器通常用于改变交流电压的大小，以适应不同电路的需求。

例如，当需要将220V的交流电压变换为12V的电压时，可以通过合适的匝数比和铁芯材料来实现。

此外，电子变压器还可以用于隔离输入输出端的电路，保护电子设备不受电压浪涌的影响。

总之，电子变压器是一种能够实现电压变换的重要电子元件，它的原理基于电磁感应定律，通过改变输入输出端的匝数比和铁芯材料来实现电压的变换。

在电子技术领域，电子变压器的应用非常广泛，能够满足不同电路对电压的需求，是电子电路中不可或缺的元件之一。

电子变压器工作原理电子变压器是一种利用电磁感应原理来改变交流电压的电器设备。

它由铁芯和绕组构成，通过变压器的互感作用，实现输入电压与输出电压的变换。

电子变压器广泛应用于电力系统、电子设备、通信系统等领域，是现代电气工程中不可或缺的重要设备。

电子变压器的工作原理主要包括磁感应原理和电磁感应原理。

在电子变压器中，当输入交流电流通过主绕组时，产生的磁场会穿过铁芯并感应到副绕组中，从而产生感应电动势，进而产生输出电压。

通过调节主绕组和副绕组的匝数比例，可以实现输入电压与输出电压的变换。

此外，电子变压器还可以通过控制输入电流的频率和占空比来实现对输出电压的精确调节。

电子变压器的工作原理还涉及到电磁感应定律和能量守恒定律。

根据电磁感应定律，当磁通量发生变化时，绕组中将产生感应电动势。

而根据能量守恒定律，电子变压器中输入电能与输出电能之和应该等于零，即输入功率等于输出功率。

这也是电子变压器能够实现电压变换的基本原理之一。

在实际应用中，电子变压器通常需要考虑到磁耦合、铁损耗、铜损耗等因素的影响。

磁耦合是指主绕组和副绕组之间的磁耦合程度，它会影响电子变压器的能量传输效率。

铁损耗是指铁芯在磁化过程中产生的能量损耗，而铜损耗则是指绕组中电流通过导线时产生的能量损耗。

为了提高电子变压器的效率和稳定性，需要在设计和制造过程中充分考虑这些因素。

总的来说，电子变压器的工作原理是基于电磁感应原理的，通过调节绕组匝数比例和控制输入电流的频率和占空比，实现对输入电压与输出电压的变换。

在实际应用中，还需要考虑磁耦合、铁损耗、铜损耗等因素的影响，以确保电子变压器的高效率和稳定性。

电子变压器作为电气工程中的重要设备，对于现代电力系统和电子设备具有重要意义。

变压器详细讲解变压器是一种电气设备，主要用于将交流电能从一种电压等级转换为另一种电压等级。

变压器的工作原理基于电磁感应现象，利用两个或多个线圈之间的磁场变化来实现电压的转换。

以下是变压器详细讲解：1. 基本结构：变压器主要由磁性材料制成的铁芯和绕组组成。

铁芯用于传递磁场，绕组则用于承载电流。

绕组通常用导线绕制，并分为高压绕组和低压绕组。

2. 原理：当交流电流通过高压绕组时，会在铁芯上产生磁场。

磁场的变化进而在低压绕组中产生电动势，从而实现电压的转换。

电压转换的大小取决于绕组之间的匝数比例。

3. 分类：根据用途和结构，变压器可分为以下几类：a. 配电变压器：用于配电系统，将高压电能转换为低压电能供给用户。

b. 电力变压器：用于发电、输电和配电系统中，实现电压的升高和降低。

c. 仪用变压器：用于电气测量和控制设备，提供标准电压信号。

d. 特殊变压器：如电炉变压器、整流变压器等，用于特殊场合的电压转换。

4. 参数：变压器的主要参数包括：a. 额定容量：表示变压器能承载的最大功率。

b. 额定电压：表示变压器输入和输出的电压等级。

c. 电压比：高压绕组与低压绕组之间的匝数比例，决定了电压转换效果。

d. 效率：表示变压器将电能转换为磁能和磁能转换为电能的能力。

5. 应用：变压器广泛应用于电力系统、工业生产、家电产品等领域。

例如，在家用电器中，变压器用于调节电源电压，以适应不同设备的电压需求。

6. 变压器的维护与安全：为确保变压器正常运行，需要定期进行检修和维护。

同时，应注意防止变压器过载、短路等事故，确保使用安全。

总之，变压器是一种重要的电气设备，它通过电磁感应实现电压的转换。

了解变压器的工作原理、分类和应用，有助于我们更好地在实际工程中选择和使用合适的变压器。

电子变压器1. 介绍电子变压器是一种用于转换电压和电流的设备。

它适用于各种电子设备和电气设备中，从小型电子产品到工业设备。

电子变压器的作用是将输入的电压和电流转换为所需的输出电压和电流。

它们通常包含一个或多个线圈和磁性材料。

电子变压器按照设计和应用领域的不同可以分为几个不同类型，如隔离变压器、自耦变压器和调压器。

2. 主要组成部分2.1 线圈电子变压器中最重要的组成部分是线圈。

线圈通常是由绝缘导线绕制而成，它们被用于传递电流和产生磁场。

线圈的数量、位置和绕制方式会影响变压器的电特性。

通常，变压器中至少有两个线圈，一个是输入线圈，又称为初级线圈，另一个是输出线圈，也被称为次级线圈。

2.2 磁性材料磁性材料在电子变压器中起到储存和传导磁场的作用。

它们通常是由铁氧体、硅钢片或氧化锌等材料制成。

磁性材料的选择会影响变压器的效率和性能。

2.3 绝缘材料绝缘材料用于隔离和保护电子变压器的线圈和其他部分。

它们通常是以塑料或橡胶的形式存在，因为它们具有良好的绝缘性能。

3. 工作原理电子变压器的工作基于电磁感应原理。

当交流电通过变压器的输入线圈时，电流会在线圈中产生磁场。

这个磁场会传导到输出线圈中，从而在输出线圈中产生电流。

根据线圈的比例关系，变压器可以将输入电压和电流转换为所需的输出电压和电流。

隔离变压器和自耦变压器是两种常见的电子变压器类型。

隔离变压器通过绝缘材料将输入线圈和输出线圈隔离开来，从而提供电气隔离。

自耦变压器则将输入线圈和输出线圈通过一部分共用线圈连接在一起。

这种设计可以提供更高的效率。

4. 应用4.1 电子设备电子变压器广泛应用于各种电子设备中，如电视机、电脑、手机和家用电器。

它们用于将输入电压转换为适合这些设备的工作电压。

4.2 电力系统电子变压器在电力系统中发挥着重要作用。

它们用于将电力系统中的高电压传输线路上的电压降低到适合于配电和用户使用的电压水平。

这样可以减少能量损耗和增加系统的效率。
