变压器的工作原理1. 引言变压器是电路中常见的电器设备,它可以改变交流电的电压大小。
在高中物理学习中,我们经常接触到变压器,本文将深入探讨变压器的工作原理。
2. 变压器的结构一个基本的变压器由两个线圈(绕组)和铁芯组成。
有两种线圈:一个是输入线圈,通常被称为初级线圈;另一个是输出线圈,通常称为次级线圈。
铁芯则用来连接两个线圈,并传递磁场。
3. 工作原理3.1. 麦克斯韦-安培定律根据麦克斯韦-安培定律,通过一定的导体中的任何闭合路径上的电流总和等于该路径上包围的磁通量的变化率。
这一定律解释了变压器中的电磁感应现象。
3.2. 原理当交流电流流过初级线圈时,产生一个交变磁场,这个磁场会穿越到次级线圈,从而诱导出次级线圈中的感应电动势。
根据感应定律,感应电动势的大小与磁通量的变化率成正比。
通过这种方式,变压器可以实现电压的升降。
4. 变压器的应用4.1. 调压变压器可以用来调整电力系统中的电压,使电压适合于传输、分配和使用。
4.2. 电力传输在电力传输中,变压器被用来升高或降低输送电压,以减少电能损耗。
4.3. 电力分配在电力分配系统中,变压器用来将高电压的电流转变为低电压的电流,方便用户使用。
5. 总结变压器是电路中不可或缺的设备之一,它通过电磁感应的原理实现了电压的升降,广泛应用于电力系统中。
在学习变压器的工作原理时,了解其结构与原理,可以更好地理解电路中的电磁现象。
希望本文能帮助您更深入地了解变压器的工作原理。
以上就是关于变压器工作原理的介绍,希望可以对您有所帮助。
变压器的工作原理引言概述:变压器是电力系统中常见的电气设备,它起着改变电压大小的重要作用。
本文将详细介绍变压器的工作原理,包括一、变压器的基本构造;二、变压器的工作原理;三、变压器的主要应用领域;四、变压器的维护与保养;五、变压器的未来发展方向。
一、变压器的基本构造1.1 主要构件:变压器由铁芯、一次绕组和二次绕组组成。
铁芯通常由硅钢片叠压而成,以减小磁阻和磁损耗。
1.2 绕组:一次绕组和二次绕组分别绕在铁芯上。
一次绕组与电源相连,二次绕组与负载相连。
1.3 绝缘材料:绕组之间和绕组与铁芯之间采用绝缘材料进行绝缘,以防止电路短路和绝缘击穿。
二、变压器的工作原理2.1 磁感应定律:当一次绕组中有交流电流通过时,产生的磁场会感应到二次绕组中,从而在二次绕组中产生感应电动势。
2.2 变压器原理:根据磁感应定律,当一次绕组中的匝数与二次绕组中的匝数不同时,可以实现电压的升降。
2.3 能量传递:变压器通过磁场的耦合,将一次绕组中的电能传递到二次绕组,实现电压的变换。
三、变压器的主要应用领域3.1 电力系统:变压器广泛应用于电力系统中,用于升压和降压,以适应不同电压等级的输电和配电需求。
3.2 电子设备:变压器也被应用于各类电子设备中,用于提供适宜的电压和电流,以满足设备的工作要求。
3.3 工业领域:在工业生产中,变压器被用于控制机电的启动和运行,以及供应各种设备所需的电能。
四、变压器的维护与保养4.1 温度控制:变压器在工作过程中会产生热量,需要通过散热器进行散热,保持合适的工作温度。
4.2 油浸绝缘:变压器通常采用油浸绝缘,需要定期检查绝缘油的质量和绝缘材料的状态,以确保变压器的正常运行。
4.3 维护记录:及时记录变压器的运行状况、维护情况和故障处理过程,为后续的维护工作提供参考和依据。
五、变压器的未来发展方向5.1 高效节能:未来的变压器将更加注重能源的高效利用,减少能量损耗和环境污染。
5.2 智能化控制:随着科技的发展,变压器将逐渐实现智能化控制,提高运行的稳定性和可靠性。
变压器的工作原理概述:变压器是一种通过电磁感应原理来改变交流电压的设备。
它由两个或者更多的线圈组成,通过电磁感应的作用,将输入线圈的电压转换为输出线圈的电压。
变压器广泛应用于电力系统、电子设备、通信系统等领域。
一、基本原理:变压器的工作原理基于电磁感应现象。
当通过输入线圈(称为初级线圈)的交流电流发生变化时,会产生一个交变磁场。
这个交变磁场穿过输出线圈(称为次级线圈),在次级线圈中产生感应电动势,从而产生输出电压。
二、主要构成:1. 线圈:变压器由两个或者多个线圈组成,分别称为初级线圈和次级线圈。
初级线圈通常与电源相连,次级线圈通常与负载相连。
线圈通常由绝缘导线绕制而成。
2. 铁芯:铁芯是变压器的磁路部份,用于增强磁场的传导。
铁芯通常由铁矽合金制成,具有较高的磁导率和低的磁阻。
三、工作过程:1. 变压器的工作基于法拉第电磁感应定律。
当交流电通过初级线圈时,产生的交变磁场会穿过次级线圈,从而在次级线圈中产生感应电动势。
2. 感应电动势的大小与初级线圈和次级线圈的匝数之比成正比。
如果次级线圈的匝数大于初级线圈的匝数,输出电压将高于输入电压;反之,输出电压将低于输入电压。
3. 变压器的工作过程中,会有一定的能量损耗。
这些损耗主要包括铁芯损耗和线圈损耗。
铁芯损耗是由于铁芯中的涡流和磁滞现象引起的,线圈损耗是由于线圈中的电阻产生的。
四、变压器的类型:1. 根据用途分类:- 电力变压器:用于电力系统中的电能传输和分配。
- 隔离变压器:用于隔离电源和负载,提供额外的安全保护。
- 自耦变压器:次级线圈与初级线圈共享部份匝数,适合于一些特殊应用。
2. 根据结构分类:- 贴片变压器:线圈和铁芯密切结合在一起,适合于小型电子设备。
- 箱式变压器:线圈和铁芯封装在一个箱体中,适合于工业和商业应用。
- 油浸式变压器:线圈和铁芯浸泡在绝缘油中,提供更好的散热和绝缘性能。
五、应用领域:1. 电力系统:变压器在电力系统中起到电能传输和分配的关键作用。
变压器的原理是什么
变压器的原理是利用电磁感应现象改变交流电的电压大小。
变压器由一个主线圈和一个副线圈组成,两个线圈通过铁芯(通常是铁心)连接。
当交流电通过主线圈时,线圈中产生一个交变的磁场。
这个交变的磁场会在铁芯中产生磁通量的变化。
根据法拉第电磁感应定律,磁通量的变化会在副线圈中产生感应电动势。
如果副线圈的匝数比主线圈少,那么感应电动势的大小就会下降,从而降低输出电压;如果副线圈的匝数比主线圈多,那么感应电动势的大小就会增加,从而提高输出电压。
由于变压器的工作原理是利用交流电的特点,所以只对交流电起作用,而对直流电无效。
变压器的效率一般很高,损耗很少,因此被广泛用于电力输送与变换、电子设备等领域。
需要注意的是,变压器的原理仅改变电压大小,不改变电的功率。
根据功率守恒定律,输入功率与输出功率相等,即电压越高,电流越小;电压越低,电流越大。
变压器原理§变压器基本工作原理、结构与额定数据一、理想变压器的运行原理:{2111eeiu→→→φ·变压器电动势:匝数为N的线圈环链φ,当φ变化时,线圈两端感生电动势e的大小与N及dd tφ成正比,方向由楞次定律决定。
·楞次定律:在变化磁场中线圈感应电动势的方向总是使它推动的电流产生另一个磁场,阻止原有磁场的变化。
U2+-变压器的基本结构U1高U1+ e1=0一次侧等效电路(假定一次侧线圈电阻值为零)e22U2-e2=0二次侧等效电路·假设:1、一二次侧完全耦合无漏磁,忽略一二次侧线圈电阻;2、忽略铁心损耗;3、忽略铁心磁阻;4、1U为正弦电压。
·假定正向:电动势是箭头指向为高,电压是箭头指向为低。
·主磁通方向由一次侧励磁电流和绕组缠绕方向通过右手螺旋法则确定。
·一次侧感应电动势的符号:由它推动的电流应当与励磁电流方向相反,所以它的实际方向应当高电位在上,图中的假定正向与实际方向相反,故有dtd e 1Φ-=N 1 ·二次侧感应电动势的符号:由它推动的电流应当阻止主磁通的变化,即按右手螺旋法则应当产生与主磁通方向相反的磁通,按图中副方绕组的缠绕方向,它的实际方向也应当高电位在上,图中的假定正向与实际方向也相反,所以有dtd Ne 2Φ-=2,一二次侧感应电动势同相位。
而按照电路理论,有u e u e 1122=-=·变压器的电压变比21212121e U U E E N N e e K ====·因为假定铁心损耗为零,故有变压器一二次侧视在功率相等:2I =U I U 211,故e K I I 121= ·L e L LZ K I U Z , I U Z 21122===∧ ·变压器的功能是在实现对电压有效值变换的同时, 还实现了对电流有效值和阻抗大小的变换。
二、基本结构〖阅读〗 三、额定数据·S N :额定工况下输出视在功率保证值。

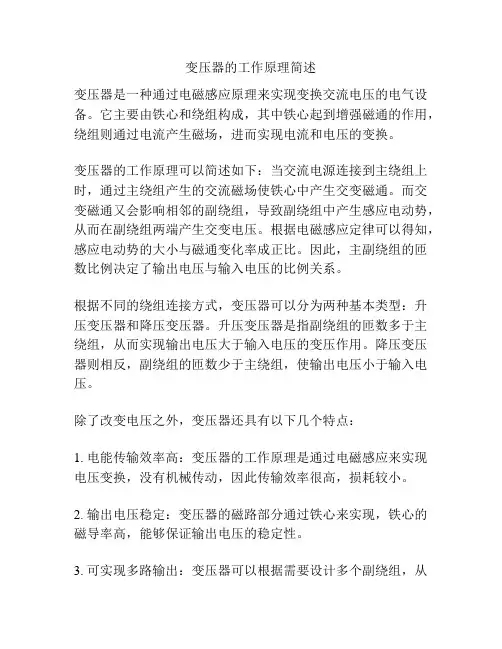

变压器的工作原理简述变压器是一种通过电磁感应原理来实现变换交流电压的电气设备。
它主要由铁心和绕组构成,其中铁心起到增强磁通的作用,绕组则通过电流产生磁场,进而实现电流和电压的变换。
变压器的工作原理可以简述如下:当交流电源连接到主绕组上时,通过主绕组产生的交流磁场使铁心中产生交变磁通。
而交变磁通又会影响相邻的副绕组,导致副绕组中产生感应电动势,从而在副绕组两端产生交变电压。
根据电磁感应定律可以得知,感应电动势的大小与磁通变化率成正比。
因此,主副绕组的匝数比例决定了输出电压与输入电压的比例关系。
根据不同的绕组连接方式,变压器可以分为两种基本类型:升压变压器和降压变压器。
升压变压器是指副绕组的匝数多于主绕组,从而实现输出电压大于输入电压的变压作用。
降压变压器则相反,副绕组的匝数少于主绕组,使输出电压小于输入电压。
除了改变电压之外,变压器还具有以下几个特点:1. 电能传输效率高:变压器的工作原理是通过电磁感应来实现电压变换,没有机械传动,因此传输效率很高,损耗较小。
2. 输出电压稳定:变压器的磁路部分通过铁心来实现,铁心的磁导率高,能够保证输出电压的稳定性。
3. 可实现多路输出:变压器可以根据需要设计多个副绕组,从而实现多路输出电压。
这在工业生产和电力传输中非常常见。
4. 维护成本较低:变压器内部没有触摸式部件,因此维护成本相对较低。
变压器的工作原理经过多年的发展和改进,目前已经广泛应用于电力系统、电子设备、电动机控制、电力输配电等方面。
在实际应用中,变压器不仅可以实现简单的电压变换,还能够提供隔离、稳压和隔噪功能,极大地促进了电力传输和能源利用的效率。
同时,变压器也有一些常见的应用场景,包括变电站、工业生产线、低压配电系统等。
参考内容:1. 《电气技术手册》,中国电力出版社,2003年2. 《变压器手册》,清华大学出版社,2009年3. 《电力系统继电保护》,机械工业出版社,2006年4. 《电力系统与自动化设备》,电子工业出版社,2012年5. 《变压器原理与应用》,机械工业出版社,2015年。
第 1 章变压器的基本知识和结构1.1变压器的基本原理和分类一、变压器的基本工作原理变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。
变压器工作原理图当原边绕组接到交流电源时,绕组中便有交流电流流过,并在铁心中产生与外加电压频率相同的磁通,这个交变磁通同时交链着原边绕组和副边绕组。
原、副绕组的感应分别表示为则U1勺丛k u 2 e? N 2变比k:表示原、副绕组的匝数比,也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。
改变变压器的变比,就能改变输出电压。
但应注意,变压器不能改变电能的频率。
二、电力变压器的分类变压器的种类很多,可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。
按用途分类:升压变压器、降压变压器;按相数分类:单相变压器和三相变压器;按线圈数分类:双绕组变压器、三绕组变压器和自耦变压器;按铁心结构分类:心式变压器和壳式变压器;按调压方式分类:无载(无励磁)调压变压器、有载调压变压器;按冷却介质和冷却方式分类:油浸式变压器和干式变压器等;按容量大小分类:小型变压器、中型变压器、大型变压器和特大型变压器。
三相油浸式电力变压器的外形,见图1,铁心和绕组是变压器的主要部件,称为器身见图2,器身放在油箱内部。
1.2电力变压器的结构铁心1.铁心的材料采用高磁导率的铁磁材料一0.35〜0.5mm厚的硅钢片叠成为了提高磁路的导磁性能,减小铁心中的磁滞、涡流损耗。
变压器用的硅钢片其含硅量比较高。
硅钢片的两面均涂以绝缘漆,这样可使叠装在一起的硅钢片相互之间绝缘。
2. 铁心形式铁心是变压器的主磁路,电力变压器的铁心主要采用心式结构二、绕组1. 绕组的材料铜或铝导线包绕绝缘纸以后绕制而成2. 形式圆筒式、螺旋式、连续式、纠结式等结构。
为了便于绝缘,低压绕组靠近铁心柱,高压绕组套在低压绕组外面,两个绕组之间留有油道。
变压器绕组外形如图所示三、油箱及其他附件1. 油箱变压器油的作用:加强变压器内部绝缘强度和散热作用。
变压器的构造和工作原理变压器是利用电磁感应原理,将交流电能从一电压变换到另一电压的装置。
它的主要构造包括铁心、线圈和外包装等部分。
其工作原理是通过电流在铁心上产生的磁场感应产生电动势,从而将电能从一线圈传输到另一线圈。
铁心是变压器的主要组成部分,它由高导磁性材料制成,如硅铁片或卷绕铁芯。
铁心的主要作用是增加磁通的连续路径,从而提高磁场强度,降低损耗。
线圈是变压器在铁心上绕制的导线,分为两个部分:主线圈和副线圈。
主线圈连接到输入电源,副线圈连接到输出负载。
线圈的导线通常采用高导电性和低电阻率的材料,如铜线或铝线。
线圈的绕制数目和排列方式决定了变压器的变比。
外包装是保护和固定变压器内部构件的部分,通常由绝缘材料制成。
外包装保护变压器免受环境因素的影响,并提供绝缘支持,防止电流泄漏和短路等问题。
变压器的工作原理基于电磁感应原理和法拉第定律。
当接通交流电源时,交流电流通过主线圈,在铁心中产生变化的磁场。
由于铁心的高导磁性,磁场会集中在铁心中,并穿过副线圈。
这个磁场会导致副线圈中的电流发生变化,从而在副线圈产生电动势。
根据法拉第定律,电动势的大小与电流的变化率成正比。
基于变压器的工作原理,变压器可以实现电压的变换。
变压器的变比由主线圈和副线圈的绕制数目和排列方式决定。
当副线圈绕制的导线数目大于主线圈时,变压器可以实现升压;反之,当副线圈绕制的导线数目小于主线圈时,变压器可以实现降压。
变压器的工作原理还涉及基本电路原理,如欧姆定律和功率守恒定律。
根据欧姆定律,当变压器输出电压增加时,输出电流相应减小,使得输出功率保持不变。
这种功率守恒的特性使得变压器能够通过改变电压来实现电能的传输。
总之,变压器是一种利用电磁感应原理实现电压变换的装置。
它的构造包括铁心、线圈和外包装等部分,并通过电流在铁心上产生的磁场感应来实现电能的传输。
变压器在能源输送和电力系统中具有广泛的应用,为电能的变换和传输提供了重要的技术支持。
变压器工作原理变压器是一种电气设备,用于改变交流电的电压。
它是基于法拉第电磁感应定律和电磁感应定律的原理工作的。
变压器由两个线圈组成,一个称为主线圈或原线圈,另一个称为副线圈或次级线圈。
主线圈和副线圈之间通过一个铁芯连接。
变压器的工作原理如下:1. 电磁感应定律:根据法拉第电磁感应定律,当通过主线圈的电流发生变化时,会在副线圈中产生感应电动势。
这是因为主线圈中的变化电流会产生交变磁场,而交变磁场会穿过副线圈,导致在副线圈中产生感应电动势。
2. 电磁感应定律的应用:当交流电通过主线圈时,主线圈中的电流会不断变化,从而产生交变磁场。
这个交变磁场会穿过副线圈,导致在副线圈中产生感应电动势。
根据电磁感应定律,感应电动势的大小与变化磁场的速率成正比。
3. 变压器的转换比:变压器的转换比定义为主线圈和副线圈的匝数比。
根据电磁感应定律,感应电动势与匝数比成正比。
因此,变压器可以通过改变主线圈和副线圈的匝数比来改变输出电压。
4. 磁通连续性定律:根据磁通连续性定律,变压器的铁芯上的磁通是连续的。
这意味着主线圈和副线圈之间的磁通是相等的。
根据磁通连续性定律,主线圈和副线圈的匝数比等于主线圈和副线圈的电压比。
5. 能量传递:变压器通过电磁感应的原理将能量从主线圈传递到副线圈。
当主线圈中的电流变化时,它会在铁芯中产生磁场,磁场会穿过副线圈并产生感应电动势。
这个感应电动势会导致副线圈中的电流流动,从而将能量从主线圈传递到副线圈。
6. 理想变压器模型:理想变压器模型假设变压器没有能量损耗,也没有磁通漏磁。
在理想变压器模型中,主线圈和副线圈之间的功率比等于电压比。
总结:变压器是一种基于电磁感应定律的设备,用于改变交流电的电压。
通过改变主线圈和副线圈的匝数比,变压器可以实现不同电压的输出。
变压器的工作原理基于电磁感应定律和磁通连续性定律,通过电磁感应将能量从主线圈传递到副线圈。
变压器在电力传输和电子设备中起着重要的作用。
变压器工作原理教案引言概述:变压器是电力系统中常用的电气设备,它起到改变电压大小的作用。
本文将详细介绍变压器的工作原理,包括其基本原理、构造和工作过程。
一、基本原理1.1 磁感应定律变压器的工作基于磁感应定律,即当磁通量发生变化时,会在导体中产生感应电动势。
这是变压器能够实现电压变换的基础。
1.2 互感定律互感定律是变压器工作的另一个基本原理。
根据互感定律,当两个线圈之间有磁耦合时,通过一个线圈的电流变化会在另一个线圈中引起感应电动势。
变压器利用这一原理实现了电压的升降。
1.3 理想变压器模型理想变压器模型假设变压器的磁路无磁阻,线圈无电阻,没有漏磁和铁损耗。
在理想变压器模型下,输入功率等于输出功率,电压和电流之间的关系满足变压器的变比关系。
二、构造2.1 磁芯变压器的磁芯是由硅钢片叠压而成,用于提高磁路的导磁性能。
硅钢片的特殊结构能够减小磁通的损耗,提高变压器的效率。
2.2 一次线圈和二次线圈变压器的一次线圈和二次线圈是由导线绕制而成,它们分别与输入电源和输出负载相连。
一次线圈和二次线圈的匝数决定了变压器的变比,从而决定了输出电压的大小。
2.3 绝缘和冷却系统为了确保变压器的安全运行,绝缘和冷却系统是必不可少的。
绝缘材料用于隔离线圈和磁芯,以防止电击和电弧故障。
冷却系统则用于散热,保持变压器的温度在安全范围内。
三、工作过程3.1 空载状态在空载状态下,变压器的输出负载电流接近于零。
此时,变压器主要消耗的是铁损耗,也就是磁芯中的能量损耗。
空载状态下的变压器主要用于提供磁通,为后续的负载工作做准备。
3.2 负载状态在负载状态下,变压器的输出负载电流较大。
此时,变压器主要消耗的是铜损耗,也就是线圈中的能量损耗。
负载状态下的变压器将输入电源的电能转化为输出负载所需的电能。
3.3 效率和功率因数变压器的效率和功率因数是衡量其性能的重要指标。
效率指变压器输出功率与输入功率之比,而功率因数则反映了变压器输入电流与输入电压之间的相位关系。
第一章变压器的基本原理 (1)1.1 变压器的工作原理 (1)1.1.1 理想变压器的工作原理 (1)1.1.2 变压器实际的工作状态 (2)1.2 变压器的效率 (3)第二章变压器的分类与结构 (4)2.1 变压器的分类 (4)2.2 电力变压器的参数和有关标准 (6)2.2.1 电力变压器的有关标准 (6)2.2.2 变压器型号表示方法中符号代表的意义 (6)2.2.3 电力变压器的重要参数 (9)2.3 变压器的主要结构部件 (11)2.3.1 铁心 (12)2.3.2 绕组 (12)2.3.3 绝缘结构 (13)2.3.4 油箱和其他附件 (14)第一章 变压器的基本原理1.1 变压器的工作原理变压器是一个应用电磁感应定律将电能转换为磁能,再将磁能转换为电能,以实现电压变化的电磁装置。
