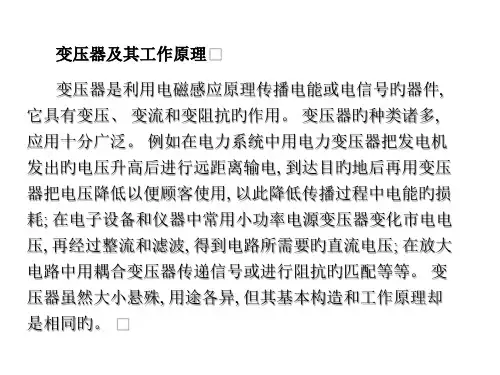

《变压器》PPT课件$number{01}目录•变压器基本概念与原理•变压器主要参数与性能指标•变压器运行特性分析•变压器选型、安装与调试技巧•变压器故障诊断与处理方法•变压器发展趋势及智能化技术应用01变压器基本概念与原理变压器定义及作用定义变压器是一种利用电磁感应原理来改变交流电压大小的电气设备。
作用在电力系统中，变压器起着升降电压、匹配阻抗、安全隔离等作用，是实现电能传输和分配的重要设备。
铁芯绕组油箱及冷却装置绝缘材料及附件变压器结构组成油箱用于容纳变压器油和散热，冷却装置则用于将变压器产生的热量散发出去。
用于保证变压器内部各部件之间的绝缘性能，以及提供必要的机械支撑和保护。
构成变压器的磁路部分，采用高导磁率的硅钢片叠成，以降低磁阻和铁损。
构成变压器的电路部分，分为高压绕组和低压绕组，分别绕在铁芯的两侧。
工作原理与电磁感应现象工作原理基于法拉第电磁感应定律，通过改变变压器原边和副边的匝数比，实现电压的变换。
电磁感应现象当变压器原边绕组接通交流电源时，会在铁芯中产生交变磁通，从而在副边绕组中感应出电动势，进而实现电能的传输和转换。

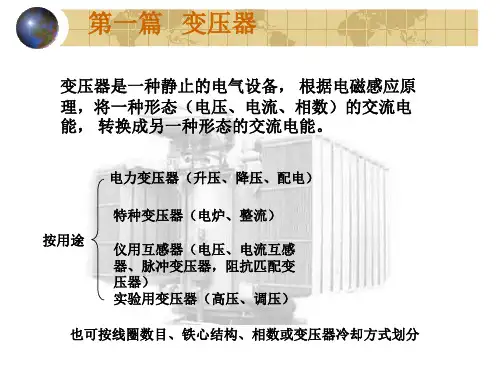

变压器分类及应用领域分类按用途可分为电力变压器、仪用变压器、试验变压器等；按相数可分为单相变压器和三相变压器；按绕组数可分为双绕组变压器和三绕组变压器等。
应用领域广泛应用于电力系统、工矿企业、交通运输、邮电通信等领域，是实现电能传输、分配和转换的重要设备。
02变压器主要参数与性能指标123额定电压、电流及容量参数额定容量指变压器在额定工作条件下的输出功率，以千伏安(kVA)为单位，表示变压器传输电能的能力。
额定电压指变压器在额定工作条件下，原边和副边应承受的电压值，分为高压侧额定电压和低压侧额定电压。
额定电流在额定容量和允许温升条件下，原边和副边允许长期通过的电流值，分为高压侧额定电流和低压侧额定电流。
短路阻抗与空载损耗指标短路阻抗也称阻抗电压，将变压器二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定值时，一次绕组所施加的电压与额定电压的比值百分数，即短路阻抗。
