1. 仪器绘图的方法和步骤绘图前的准备工作。
绘图前应准备好绘图用的工具和仪器。
根据图形的复杂程度，确定绘图比例和图纸幅面大小。
画底图。
首先画图框线和标题栏，然后布图。
加深图线。
在加深图线前，应检查和校核图形是否有画错的或漏画的图线，一经发现应及时改正。
标注尺寸。
首先用HB（或B）铅笔将尺寸界线、尺寸线、箭头全部画好，然后再统一注写尺寸数字。
填写标题栏。
加粗图框线，修饰图面。

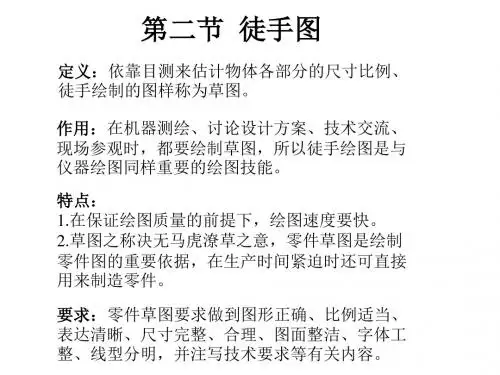

徒手图也称草图，是用目测来估计物体的形状和大小，不借助绘图工具，徒手绘制的图样。
绘制草图时应做到图形准确、线型分明、比例匀称，并应尽可能使图线光滑、整齐。
具体画线方法如图1–13和图1–14所示。
2. 徒手绘图的方法作正多边形通常都是用等分圆周的方法绘制。
绘制过程为：确定多边形的中心，以中心到多边形的角点的距离为半径绘圆，等分圆周，连接各等分点即可完成多边形的绘制。
对于三边、六边等特殊的角度，应尽量利用三角板量取角度。
斜度斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。
其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式标注斜度时，需在1﹕n 前加注斜度符号“”，且符号方向与斜度方向一致。
斜度符号的高度等于字高h。
斜度的定义、画法及其标注方法如图所示。
2. 锥度锥度是指正圆锥体的底圆直径与其高度之比（对于圆锥台，则为底圆直径与顶圆直径的差与圆锥台的高度之比），并将此值化成1﹕n的形式。
标注时，需在1﹕n前加注锥度符号“”，且符号的方向应与锥度方向一致。
锥度符号的高度等于字高h。
锥度的定义、画法及其标注方法如图所示。
在绘制机械图样时，经常需要用一个已知半径的圆弧来光滑连接（即相切）两个已知线段（直线段或曲线段），称为圆弧连接。
此圆弧称为连接弧，两个切点称为连接点。
为了保证光滑的连接，必须正确地作出连接弧的圆心和两个连接点，且两个被连接的线段都要正确地画到连接点为止。
如图所示。
画连接弧时，需要用到平面几何中以下两条原理。
机械制图及计算机绘图引言机械制图是指使用图形符号和标记，通过图纸对机械零件、装配件、工装、夹具等机械制造和加工的信息进行记录、传递和沟通的一种方法。
计算机绘图则是在计算机系统上进行机械制图和图形设计的过程。
在传统的机械制图中，工程师需要使用铅笔、绘图纸、直尺、量规等工具进行手工绘图。
然而，随着计算机技术的快速发展，计算机绘图成为了更加高效和精确的方式。
计算机绘图不仅可以减少制图周期，还可以提高工作效率和准确性。
本文将对机械制图及计算机绘图进行详细阐述。
机械制图的基本原理机械制图是基于一定的标准和规范进行的，它采用各种符号和符号组合表达形式，来表示机械构件的形状、尺寸、配合关系、工艺要求等信息。
机械制图的基本原理包括如下几个方面：视图投影原理视图投影原理是指在机械制图中，通过将三维物体的表面投影到垂直于视线方向的二维平面上，从而形成多个不同视角的视图，用以完整地描述物体的形状和尺寸。
常见的视图投影方法包括主视图、俯视图和侧视图。
尺寸和标注原理尺寸和标注原理是指根据实际测量或计算得到的机械构件尺寸，在制图中用文字、横线、箭头等符号来表示。
尺寸标注的目的是直观地传达构件的尺寸信息，以便于制造人员进行生产和加工。
符号和标记原理符号和标记原理是指机械制图中使用的各种符号和标记，用于标识构件的功能、特征和特性。
常见的符号包括直线、圆弧、方框、箭头等，它们用于表示构件的形状、轮廓和特征。
计算机绘图的优势与传统的手工绘图相比，计算机绘图具有许多优势。
下面列举了计算机绘图的几个主要优点：高效和精确计算机绘图软件可以提供丰富的绘图工具和功能，如绘制图形、放大缩小、旋转、测量等。
绘图过程更加高效和精确，可以减少制图周期和错误。
可修改和更新在计算机绘图中，图纸可以随时进行修改和更新，不需要重新绘制整张图纸。
这样可以节省时间和资源，并且可以及时修正错误和改进设计。
方便分享和传递计算机绘图软件可以生成标准的图像文件，如JPEG、PNG、SVG等，方便分享和传递。
机械制图与计算机绘图教学大纲一、教学目标通过本课程的学习，学生应能够： 1. 掌握机械制图和计算机绘图的基本概念和基本知识； 2. 学会运用机械制图和计算机绘图软件进行工程图纸的绘制； 3. 能够阅读和理解常见的机械制图和计算机绘图标准；4. 能够使用计算机辅助设计软件进行机械产品的三维建模和装配。
二、教学内容1. 机械制图基础知识•机械制图的定义和分类；•机械制图所使用的常规符号的含义和用途；•学习如何画制图基础图形，如直线、圆弧等。
2. 机械制图常用标准•学习国内外常见的机械制图标准，如ISO制图标准、国家制图标准等；•掌握标注和尺寸标注的规范要求；•学习如何绘制机械装配图、切剖图等。
3. 计算机绘图基础知识•了解计算机绘图的概念和发展历程；•掌握常见计算机绘图软件的基本操作技巧；•学习如何使用计算机绘图软件绘制机械制图。
4. 计算机辅助设计基础知识•学习三维建模的基本概念和方法；•掌握计算机辅助设计软件的基本操作技巧；•学习如何进行机械产品的三维建模和装配。
三、教学方法1. 理论讲授通过课堂讲解，向学生介绍机械制图和计算机绘图的基本概念和基本知识。
2. 实践操作在计算机实验室中，指导学生亲自操作计算机软件进行机械制图和三维建模的练习，巩固理论知识。
3. 课堂讨论组织学生进行小组讨论，共同解决实际机械制图和计算机绘图中遇到的问题。
4. 课后作业布置相应的课后作业，要求学生练习和巩固所学知识，提高操作和绘图能力。
四、教材与参考书目主教材•《机械制图与CAD绘图基础》参考书目•《机械制图基础与应用》•《计算机辅助设计与绘图实用技术》五、评价与考核平时表现•课堂参与度；•课堂练习和作业完成情况。
期中考核•理论知识考核；•计算机绘图实践操作考核。
期末考核•机械制图综合应用考核；•计算机辅助设计实践操作考核。
六、教学进度安排教学内容学时安排机械制图基础知识 4 学时机械制图常用标准 6 学时计算机绘图基础知识 4 学时计算机辅助设计基础知识 6 学时实践操作实验10 学时课堂讨论与作业布置 4 学时期中考核 2 学时实践操作实验10 学时课堂讨论与作业布置 4 学时期末考核 2 学时注：每学时为45分钟以上为《机械制图与计算机绘图教学大纲》的基本内容和教学安排，根据教学需要，具体细节可能会根据实际情况进行适当调整和完善。
