工程制图与计算机绘图第1章

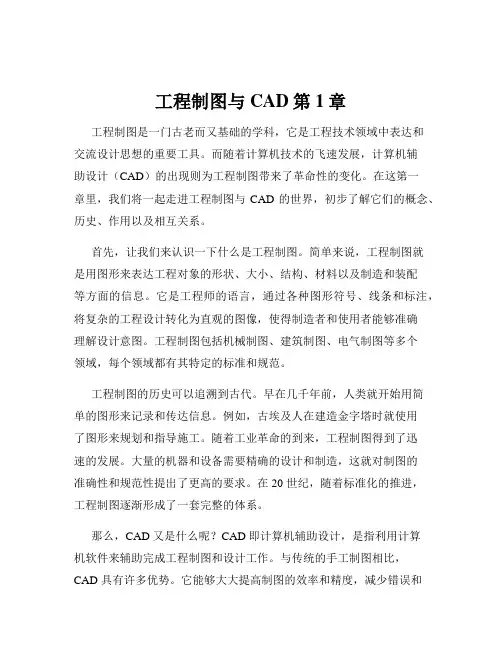

工程制图与CAD第1章工程制图是一门古老而又基础的学科，它是工程技术领域中表达和交流设计思想的重要工具。

而随着计算机技术的飞速发展，计算机辅助设计（CAD）的出现则为工程制图带来了革命性的变化。

在这第一章里，我们将一起走进工程制图与 CAD 的世界，初步了解它们的概念、历史、作用以及相互关系。

首先，让我们来认识一下什么是工程制图。

简单来说，工程制图就是用图形来表达工程对象的形状、大小、结构、材料以及制造和装配等方面的信息。

它是工程师的语言，通过各种图形符号、线条和标注，将复杂的工程设计转化为直观的图像，使得制造者和使用者能够准确理解设计意图。

工程制图包括机械制图、建筑制图、电气制图等多个领域，每个领域都有其特定的标准和规范。

工程制图的历史可以追溯到古代。

早在几千年前，人类就开始用简单的图形来记录和传达信息。

例如，古埃及人在建造金字塔时就使用了图形来规划和指导施工。

随着工业革命的到来，工程制图得到了迅速的发展。

大量的机器和设备需要精确的设计和制造，这就对制图的准确性和规范性提出了更高的要求。

在 20 世纪，随着标准化的推进，工程制图逐渐形成了一套完整的体系。

那么，CAD 又是什么呢？CAD 即计算机辅助设计，是指利用计算机软件来辅助完成工程制图和设计工作。

与传统的手工制图相比，CAD 具有许多优势。

它能够大大提高制图的效率和精度，减少错误和重复劳动。

通过 CAD 软件，设计师可以方便地进行图形的绘制、修改、复制和存储，还可以进行三维建模和仿真分析，提前发现设计中的问题。

CAD 的发展经历了几个重要的阶段。

早期的 CAD 系统主要是二维绘图软件，只能处理简单的线条和图形。

随着计算机技术的不断进步，三维 CAD 软件逐渐兴起，能够更加真实地模拟物体的形状和结构。

如今，CAD 技术已经广泛应用于机械、建筑、电子、航空航天等众多领域，成为现代工程设计不可或缺的工具。

工程制图和 CAD 之间有着密切的关系。

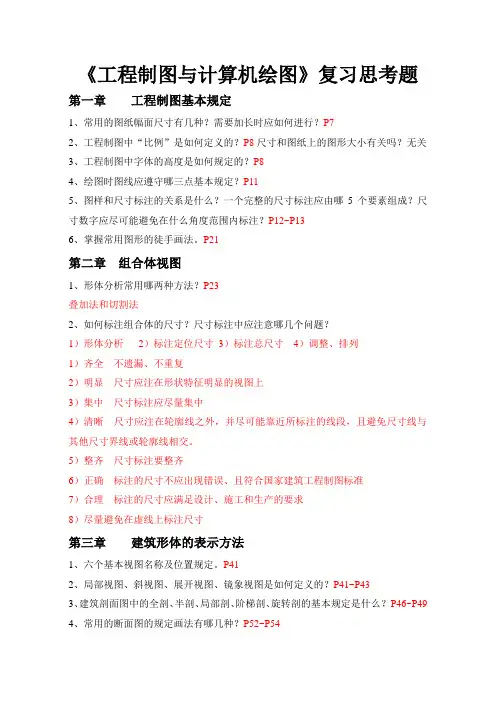

《工程制图与计算机绘图》复习思考题第一章工程制图基本规定1、常用的图纸幅面尺寸有几种？需要加长时应如何进行？P72、工程制图中“比例”是如何定义的？P8尺寸和图纸上的图形大小有关吗？无关3、工程制图中字体的高度是如何规定的？P84、绘图时图线应遵守哪三点基本规定？P115、图样和尺寸标注的关系是什么？一个完整的尺寸标注应由哪5个要素组成？尺寸数字应尽可能避免在什么角度范围内标注？P12~P136、掌握常用图形的徒手画法。

P21第二章组合体视图1、形体分析常用哪两种方法？P23叠加法和切割法2、如何标注组合体的尺寸？尺寸标注中应注意哪几个问题？1）形体分析2）标注定位尺寸3）标注总尺寸4）调整、排列1）齐全不遗漏、不重复2）明显尺寸应注在形状特征明显的视图上3）集中尺寸标注应尽量集中4）清晰尺寸应注在轮廓线之外，并尽可能靠近所标注的线段，且避免尺寸线与其他尺寸界线或轮廓线相交。

5）整齐尺寸标注要整齐6）正确标注的尺寸不应出现错误、且符合国家建筑工程制图标准7）合理标注的尺寸应满足设计、施工和生产的要求8）尽量避免在虚线上标注尺寸第三章建筑形体的表示方法1、六个基本视图名称及位置规定。

P412、局部视图、斜视图、展开视图、镜象视图是如何定义的？P41~P433、建筑剖面图中的全剖、半剖、局部剖、阶梯剖、旋转剖的基本规定是什么？P46~P494、常用的断面图的规定画法有哪几种？P52~P541）折断画法2）断开画法3）省略画法（对称省略、相同要素省略）第四章建筑施工图1、房屋建筑分类有几类？房屋的由哪几部分组成的？砖墙厚度的俗称，如24、37等是如何得来的？分类：1）工业建筑2）农业建筑3）民用建筑（居住建筑、公共建筑）。

组成：1）基础2）墙3）楼面与地面俗称：P57~P582、房屋设计一般有哪两个设计阶段？一套完整的房屋施工图由哪几部分图纸组成？各部分的主要内容是什么？P59~P61设计阶段：初步设计和施工图设计。

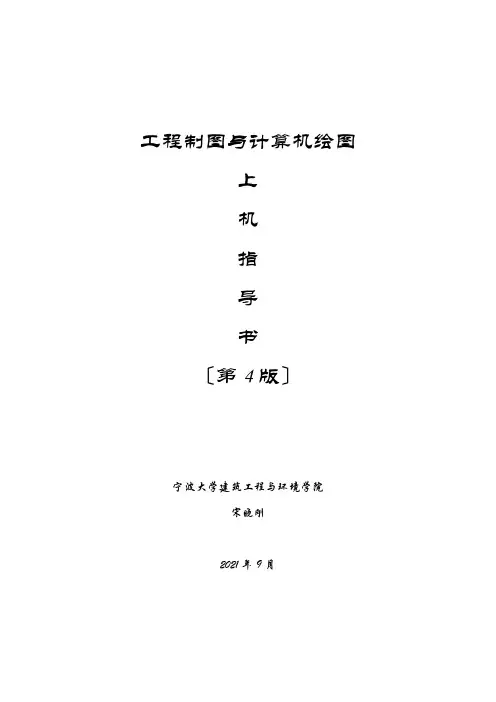

工程制图与计算机绘图上机指导书〔第4版〕宁波大学建筑工程与环境学院宋晓刚2021年9月目录实验1 熟悉AutoCAD (1)实验目的 (1)实验内容 (1)实验1 熟悉AutoCAD实验目的1、掌握AutoCAD的启动、退出、文件保存方法以及各种设置。

2、熟悉AutoCAD软件的使用界面。

3、掌握AutoCAD软件的命令和数据的输入方法。

实验内容1、尝试使用各种方法启动AutoCAD。

注：可利用开始菜单、桌面图标、安装文件夹等方式。

2、尝试利用各种方式退出AutoCAD。

3、在“工具〞菜单“选项〞中，进行如下设置：1〕背景颜色设置为白色；2〕默认线宽设置为0.18mm；3〕绘图区域不使用快捷菜单；4〕显示线宽；5〕翻开自动保存，并将保存间隔设为5分钟；根据提示，将保存路径设为“D:\〞，文件名为Auto1.DWG。

4、以绝对坐标、相对坐标、极坐标三种方式绘制一个边长为50的正方形。

文件名为“〞。

如084776140_0910_001.DWG。

5、以绝对坐标、相对坐标、极坐标三种方式绘制以下两个图形，文件名为“〞和“〞实验2 AutoCAD绘图与编辑命令的使用实验目的1、掌握AutoCAD的绘图命令以及各种辅助命令。

熟练应用以下绘图命令：Line、Circle、Arc；熟练应用对象捕捉〔OSnap〕功能。

2、理解对象选择的概念，了解AutoCAD编辑命令的特点和方法。

熟练应用以下绘图命令：Copy、Move、Erase、Offest、Array、Mirror、Fillet、Trim。

实验内容1、绘制以下花饰窗格。

文件名为“〞。

2、绘制洗手池。

文件名为“〞。

3、绘制窗户。

文件名为“〞。

4、绘制楼梯。

文件名为“〞。

5、绘制盥洗室。

文件名为“〞。

盥洗室由四个局部组成，分别为浴缸、坐便器、洗手池、门。

分别介绍如下：1〕浴缸〔1〕用直线命令绘制一个1500*800的矩形。

〔2〕利用Offset命令将所有的线向内偏移2次，作为辅助线。

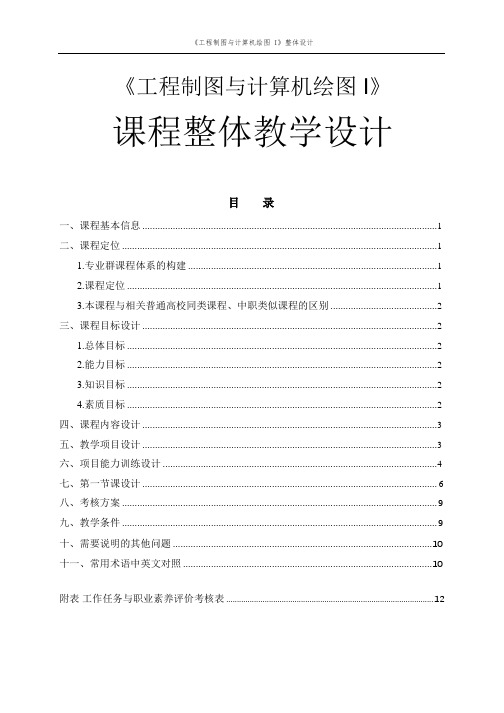

《工程制图与计算机绘图 I》整体设计《工程制图与计算机绘图 I》课程整体教学设计目录一、课程基本信息 (1)二、课程定位 (1)1.专业群课程体系的构建 (1)2.课程定位 (1)3.本课程与相关普通高校同类课程、中职类似课程的区别 (2)三、课程目标设计 (2)1.总体目标 (2)2.能力目标 (2)3.知识目标 (2)4.素质目标 (2)四、课程内容设计 (3)五、教学项目设计 (3)六、项目能力训练设计 (4)七、第一节课设计 (6)八、考核方案 (9)九、教学条件 (9)十、需要说明的其他问题 (10)十一、常用术语中英文对照 (10)附表工作任务与职业素养评价考核表 (12)《工程制图与计算机绘图 I》整体设计课程整体教学设计一、课程基本信息课程名称：工程制图与计算机绘图I课程代码：学分：3学时：48授课时间：第一学期授课对象：机电工程学院各专业高职班一年级学生课程类型：专业群基础平台课程先修课程:后续课程:机械设计基础、机械制造技术、数控加工工艺、数控编程与加工等二、课程定位1.专业群课程体系的构建见下图2.课程定位由上图可见，《工程制图与计算机绘图》是智能制造专业群中的专业群基础平台课程，后续课程为《机械设计基础》、《机械制造技术》、《数控加工工艺》、《数控编程与加工》等。

《工程制图与计算机绘图 I》为第一学期完成。

13.本课程与相关普通高校同类课程、中职类似课程的区别普通本科高校主要培养学生产品设计与研发能力，内容方面增加了较多画法几何知识，教学要求侧重于设计并绘制机械图样。

中职院校在开设类似课程方面主要面向生产一线操作工人，侧重于机械图样的识读。

高职院校毕业生主要从事技术、生产、工艺、营销、基层管理等工作，课程培养目标既要关注学生的全面发展和终生发展，既要培养机械图样的识读能力，还需要培养机械图样的测绘能力，为现场工艺调整与检测及生产管理工作奠定技术基础。

三、课程目标设计1.总体目标通过本课程的学习，学生应掌握机械制图的基本知识和技能，并熟练应用绘图软件进行计算机绘图，提高图形表达能力、形象思维能力、创新设计能力，培养耐心细致、严谨认真的制图工作作风，养成良好的机械行业职业素养，为后续机械设计基础、机械制造技术、数控加工工艺等课程的学习和适应工作岗位奠定坚实的基础。

大一工程制图第一章知识点工程制图是工程技术人员必备的基本技能之一。

它通过使用专门的图形语言，将工程设计方案的信息以图形的形式呈现出来，使人们能够更直观地理解和交流设计意图。

在大一的学习过程中，我们将接触到第一章的一些基本知识点，下面我将逐一介绍。

1. 工程制图的分类工程制图可以分为工业制图、建筑制图和土木制图等多个专业领域。

每个领域都有其独特的标准和规范。

其中，工业制图主要用于机械、电子、电气和航空等工程领域；建筑制图用于建筑设计和结构计算等方面；土木制图则是针对土木工程设计和建设的需求。

了解这些不同领域的分类，对于我们进行后续学习和应用都非常重要。

2. 制图工具和材料在进行工程制图时，我们需要掌握一些基本的制图工具和材料。

包括各种绘图工具（例如直尺、三角板、量角器和曲线板等）、绘图纸和涂图材料（如铅笔、钢笔、彩色铅笔和印制图等）。

熟练地使用这些工具和材料，能够提高我们的制图效率和质量。

3. 坐标系和尺度坐标系和尺度是工程制图中重要的概念。

坐标系用于确定物体在平面上的位置，常见的坐标系有直角坐标系和极坐标系。

而尺度则决定了绘图与实际尺寸之间的比例关系，通常用比例尺或图形尺来表示。

理解和运用坐标系和尺度对于准确地表达设计意图至关重要。

4. 制图规范和符号在进行工程制图时，各个领域都有其特定的制图规范和符号集。

这些规范和符号用于统一图纸的表达方式，使得不同人员能够更好地理解和解读图纸内容。

例如，机械制图中常见的符号有螺纹、轴线和尺寸标注；电气制图中常见的符号有电源、开关和电阻等。

掌握并正确使用这些规范和符号，能够提高工作效率和减少误解。

5. 投影方法和视图投影方法是将三维物体投影到二维图纸上的方法。

常见的投影方法有平行投影和透视投影。

而视图则是通过不同的投影方法，将物体从不同角度观察后的图形呈现在图纸上。

例如，主视图、俯视图和剖视图等。

理解和运用投影方法和视图，能够帮助我们准确地描述物体的形状和结构。
