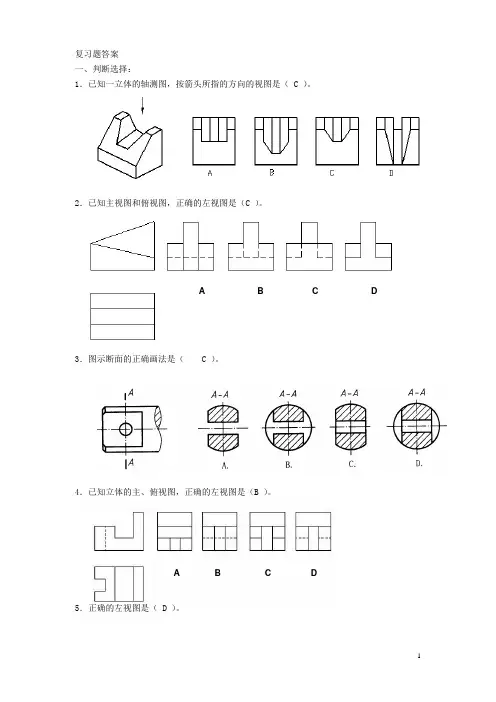

复习题答案一、判断选择：1．已知一立体的轴测图，按箭头所指的方向的视图是（ C ）。
2．已知主视图和俯视图，正确的左视图是（C ）。
A B C D 3．图示断面的正确画法是（ C ）。
4．已知立体的主、俯视图，正确的左视图是（B ）。
A B C D5．正确的左视图是（ D ）。
A B C D 6．已知物体的正面、水平投影，请选择正确的侧面投影。
（ B）A B C D 7．已知圆柱被截取切后的主、俯视图，正确的左视图是（c ）。
8．已知带有圆孔的球体的四组投影，正确的一组是（c ）。
9．已知物体的主、俯视图，正确的左视图是（a ）。
(a)(b)(d)(c)12．选择正确的左视图。
（ c ）(a)(b)(c)(d)13．选择正确的左视图。
（d）(a)(b)(c)(d)14．选择正确的左视图。
（ b ）(d)(c)(b)(a)15．选择正确的左视图。
（b ）(d)(c)(b)(a)16．选择正确的左视图。
（ c ）二、填空：1．投影法分 和 两大类。
2．同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___（一样的，不一样的）。
3．判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。
4．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 。
5．判断B －B 断面图，正确的答案是 c 。
6．看懂主、俯视图，想象出组合体的形状，找出错误的左视图 D 。
线段AB线段BC 线段CD 平面P 平面Q 平面R线线线面面面7．空间两直线的相对位置有、、三种。
8．三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
远离主视图的方向为方，靠近主视图的方向为方。
三、作图：1.试作一直线HG平行与直线AB，且与直线CD、EF相交。
2.求作平面与立体表面的交线，并补全立体的投影。
3.分析平面立体的截交线，并补全平面立体的三面投影。
《工程制图与计算机绘图》复习思考题第一章工程制图基本规定1、常用的图纸幅面尺寸有几种？需要加长时应如何进行？P72、工程制图中“比例”是如何定义的？P8尺寸和图纸上的图形大小有关吗？无关3、工程制图中字体的高度是如何规定的？P84、绘图时图线应遵守哪三点基本规定？P115、图样和尺寸标注的关系是什么？一个完整的尺寸标注应由哪5个要素组成？尺寸数字应尽可能避免在什么角度范围内标注？P12~P136、掌握常用图形的徒手画法。
P21第二章组合体视图1、形体分析常用哪两种方法？P23叠加法和切割法2、如何标注组合体的尺寸？尺寸标注中应注意哪几个问题？1）形体分析2）标注定位尺寸3）标注总尺寸4）调整、排列1）齐全不遗漏、不重复2）明显尺寸应注在形状特征明显的视图上3）集中尺寸标注应尽量集中4）清晰尺寸应注在轮廓线之外，并尽可能靠近所标注的线段，且避免尺寸线与其他尺寸界线或轮廓线相交。
5）整齐尺寸标注要整齐6）正确标注的尺寸不应出现错误、且符合国家建筑工程制图标准7）合理标注的尺寸应满足设计、施工和生产的要求8）尽量避免在虚线上标注尺寸第三章建筑形体的表示方法1、六个基本视图名称及位置规定。
P412、局部视图、斜视图、展开视图、镜象视图是如何定义的？P41~P433、建筑剖面图中的全剖、半剖、局部剖、阶梯剖、旋转剖的基本规定是什么？P46~P494、常用的断面图的规定画法有哪几种？P52~P541）折断画法2）断开画法3）省略画法（对称省略、相同要素省略）第四章建筑施工图1、房屋建筑分类有几类？房屋的由哪几部分组成的？砖墙厚度的俗称，如24、37等是如何得来的？分类：1）工业建筑2）农业建筑3）民用建筑（居住建筑、公共建筑）。
组成：1）基础2）墙3）楼面与地面俗称：P57~P582、房屋设计一般有哪两个设计阶段？一套完整的房屋施工图由哪几部分图纸组成？各部分的主要内容是什么？P59~P61设计阶段：初步设计和施工图设计。

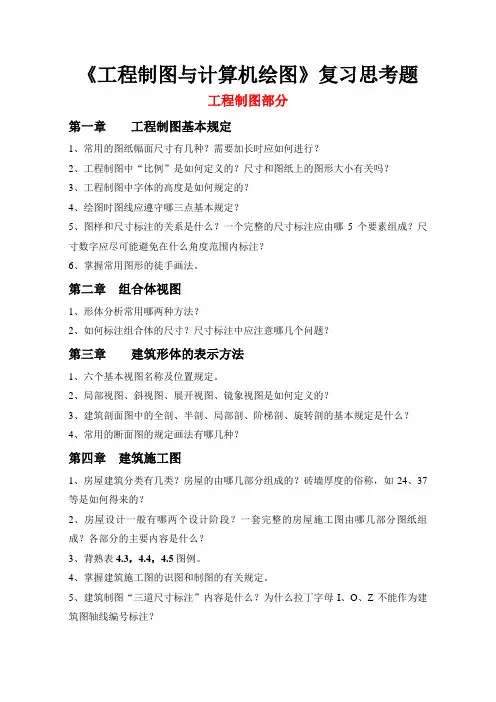

《工程制图与计算机绘图》复习思考题工程制图部分第一章工程制图基本规定1、常用的图纸幅面尺寸有几种？需要加长时应如何进行？2、工程制图中“比例”是如何定义的？尺寸和图纸上的图形大小有关吗？3、工程制图中字体的高度是如何规定的？4、绘图时图线应遵守哪三点基本规定？5、图样和尺寸标注的关系是什么？一个完整的尺寸标注应由哪5个要素组成？尺寸数字应尽可能避免在什么角度范围内标注？6、掌握常用图形的徒手画法。
第二章组合体视图1、形体分析常用哪两种方法？2、如何标注组合体的尺寸？尺寸标注中应注意哪几个问题？第三章建筑形体的表示方法1、六个基本视图名称及位置规定。
2、局部视图、斜视图、展开视图、镜象视图是如何定义的？3、建筑剖面图中的全剖、半剖、局部剖、阶梯剖、旋转剖的基本规定是什么？4、常用的断面图的规定画法有哪几种？第四章建筑施工图1、房屋建筑分类有几类？房屋的由哪几部分组成的？砖墙厚度的俗称，如24、37等是如何得来的？2、房屋设计一般有哪两个设计阶段？一套完整的房屋施工图由哪几部分图纸组成？各部分的主要内容是什么？3、背熟表4.3，4.4，4.5图例。
4、掌握建筑施工图的识图和制图的有关规定。
5、建筑制图“三道尺寸标注”内容是什么？为什么拉丁字母I、O、Z不能作为建筑图轴线编号标注？6、工业厂房和民用建筑有什么不同？第五章结构施工图1、结构施工图包含哪些内容？2、掌握钢筋混凝土的基本知识和图示方法。
如混凝土、标号、素砼、构件等概念。
3、钢筋的分类和作用有哪些？钢筋的一般表示方法如表5.3图例。
4、什么是梁、柱、板、牛腿、基础（单独基础、条形基础）、砖混结构、框架结构? 第六章给排水工程图1、给水排水工程设计图分为哪三类图样？2、掌握室内给排水管道轴测图的识图和制图方法。
室内给排水管道轴测图制图要素如不按比例、同一张图中只能有唯一的坐标系等。
3、掌握室外管网平面布置图的识图和制图方法。
4、水泵房设备管道图的识图和和制图。
