箱涵施工工艺标准

引言：箱涵是一种常用于交通工程中的构筑物，用于改善涵洞的排水能力和增强其结构稳定性。

本文将介绍箱涵的施工工艺及施工方法，以帮助读者更好地了解和应用于实际工程中。

概述：箱涵的施工工艺及施工方法主要包括预制构件的制作、基础施工、模板及钢筋的安装、箱涵的浇筑和后续工序。

本文将从这五个大点展开详细阐述。

正文：一、预制构件的制作1.材料准备：选择符合规定标准的混凝土和钢材作为箱涵的材料。

2.模具制作：根据设计图纸，制作预制构件所需的模具。

模具应具备足够的强度和刚度，确保预制构件的准确尺寸和表面光洁度。

3.混凝土浇筑：根据混凝土配比，将混凝土浇筑到模具中，同时采取震动措施确保混凝土的密实性。

4.预制构件的养护：在混凝土凝固后，采取适当的养护措施，保证预制构件的强度和稳定性。

二、基础施工1.基坑开挖：根据设计要求，开挖符合箱涵尺寸和埋深的基坑，注意施工安全。

2.基坑处理：清理基坑底部杂物，并进行夯实处理，以提供良好的基础支撑。

3.基础的浇筑：在基坑中浇筑混凝土基础，根据设计要求进行压实和养护。

三、模板及钢筋的安装1.模板安装：根据设计要求，安装箱涵顶部、侧壁和底部的模板，确保模板的稳固性和准确性。

2.钢筋加工：根据设计要求，对箱涵进行钢筋加工，包括剪切、弯曲和焊接等工序。

3.钢筋安装：将加工好的钢筋按设计要求放置到模板内，并采取扎扎实实绑扎，确保钢筋的正确位置。

4.预应力处理：针对采用预应力箱涵，在模板内安装预应力钢束，进行预应力加压处理。

四、箱涵的浇筑1.混凝土浇筑：在模板安装和钢筋安装完成后，进行箱涵的混凝土浇筑。

根据浇筑方法和速度，采取适当的措施来控制浇筑质量。

2.养护处理：在混凝土浇筑后，及时进行养护处理，包括保湿、遮阳等措施，以保证混凝土的强度和稳定性。

五、后续工序1.拆模处理：在混凝土充分凝固后，进行模板的拆除工作，注意避免对箱涵造成损坏。

2.缝隙处理：对浇筑后的箱涵表面进行缝隙处理，确保箱涵的完整性和防水性。

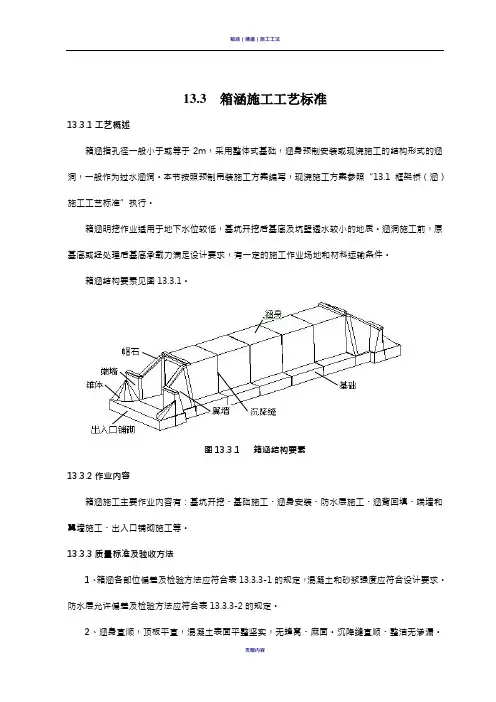

13.3 箱涵施工工艺标准13.3.1工艺概述箱涵指孔径一般小于或等于2m，采用整体式基础，涵身预制安装或现浇施工的结构形式的涵洞，一般作为过水涵洞。

本节按照预制吊装施工方案编写，现浇施工方案参照“13.1 框架桥（涵）施工工艺标准”执行。

箱涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。

涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。

箱涵结构要素见图13.3.1。

图13.3.1 箱涵结构要素13.3.2作业内容箱涵施工主要作业内容有：基坑开挖、基础施工、涵身安装、防水层施工、涵背回填、端墙和翼墙施工、出入口铺砌施工等。

13.3.3质量标准及验收方法1、箱涵各部位偏差及检验方法应符合表13.3.3-1的规定，混凝土和砂浆强度应符合设计要求。

防水层允许偏差及检验方法应符合表13.3.3-2的规定。

2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。

沉降缝直顺、整洁无渗漏。

涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。

填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。

3、进、出口流水顺畅，整洁美观。

防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。

表13.3.3-1 混凝土涵洞允许偏差和检验方法检验数量：施工单位每座涵全部检查。

表13.3.3-1 防水层允许偏差和检验方法检验数量：施工单位检查不少于5处。

13.3.4工艺流程图箱涵施工工艺流程见图13.3.4：施工准备测量放样材料准备基坑开挖基础施工涵节安装端翼墙施工防水层施工涵背回填出入口铺砌13.3.4 箱涵施工工艺流程图13.3.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。

⑵编制箱涵单项施工方案，对开挖超过2m的深基坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m的深基坑，应组织相关专家进行方案的评审后实施。

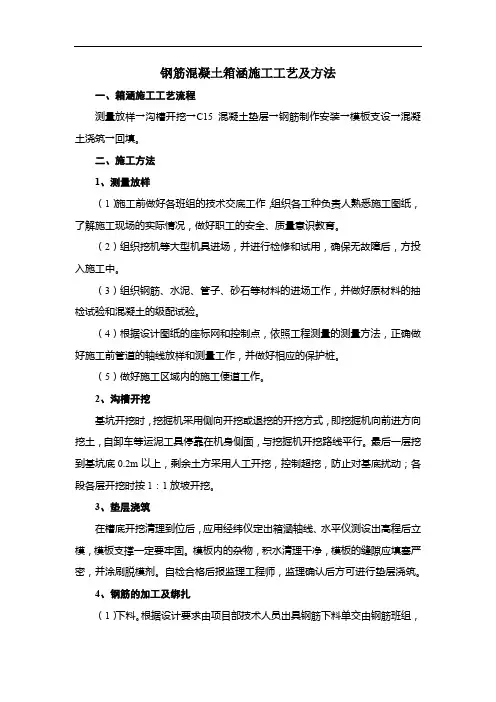

钢筋混凝土箱涵施工工艺及方法一、箱涵施工工艺流程测量放样→沟槽开挖→C15混凝土垫层→钢筋制作安装→模板支设→混凝土浇筑→回填。

二、施工方法1、测量放样（1）施工前做好各班组的技术交底工作，组织各工种负责人熟悉施工图纸，了解施工现场的实际情况，做好职工的安全、质量意识教育。

（2）组织挖机等大型机具进场，并进行检修和试用，确保无故障后，方投入施工中。

（3）组织钢筋、水泥、管子、砂石等材料的进场工作，并做好原材料的抽检试验和混凝土的级配试验。

（4）根据设计图纸的座标网和控制点，依照工程测量的测量方法，正确做好施工前管道的轴线放样和测量工作，并做好相应的保护桩。

（5）做好施工区域内的施工便道工作。

2、沟槽开挖基坑开挖时，挖掘机采用侧向开挖或退挖的开挖方式，即挖掘机向前进方向挖土，自卸车等运泥工具停靠在机身侧面，与挖掘机开挖路线平行。

最后一层挖到基坑底0.2m以上，剩余土方采用人工开挖，控制超挖，防止对基底扰动；各段各层开挖时按1：1放坡开挖。

3、垫层浇筑在槽底开挖清理到位后，应用经纬仪定出箱涵轴线、水平仪测设出高程后立模，模板支撑一定要牢固。

模板内的杂物，积水清理干净，模板的缝隙应填塞严密，并涂刷脱模剂。

自检合格后报监理工程师，监理确认后方可进行垫层浇筑。

4、钢筋的加工及绑扎（1）下料。

根据设计要求由项目部技术人员出具钢筋下料单交由钢筋班组，根据下料单标明的型号、尺寸对钢筋进行下料，下料采用钢筋切断机完成。

（2）加工。

钢筋下料完成后，根据设计图纸标明的钢筋弯曲形状的要求对下料钢筋进行弯曲加工，采用弯曲机械为钢筋弯曲机。

（3）焊接。

焊接采用单（双）面电弧焊接，焊接长度应不小于10（5）倍的钢筋直径。

（4）绑扎。

根据作用部位的需求，将已加工好的钢筋运至施工现场，按施工图纸的要求将各种钢筋摆放到位，每一钢筋交叉处用扎丝固定，绑扎要牢固。

5、模板安装模板全部采用钢模板。

根据建筑物的结构尺寸进行工地现场制作下料，创平、拼接、加固等过程，直至达到设计要求。

箱涵主要施工方案及施工工艺简介本文档旨在介绍箱涵主要施工方案及施工工艺，以帮助项目团队理解和实施相关工作。

施工方案方案一：现浇法施工方案一采用现浇法施工箱涵，包括以下步骤：1. 地基准备：清理施工现场，挖掘地基并进行必要的处理。

2. 模板制作：根据设计要求制作箱涵的模板，包括底板、墙板和顶板的模板。

3. 钢筋布置：按照设计要求，在模板内安装钢筋，并进行必要的焊接和固定。

4. 浇筑混凝土：在模板内浇筑混凝土，确保充分填满模板，并采取必要的振捣措施。

5. 养护: 移除模板后，对箱涵进行适当的养护，以确保混凝土的强度和稳定性。

方案二：预制板法施工方案二采用预制板法施工箱涵，包括以下步骤：1. 地基准备：清理施工现场，挖掘地基并进行必要的处理。

2. 模板安装：在地基上安装预制板，形成箱涵的基础结构。

3. 钢筋布置：在预制板上安装钢筋，并进行必要的焊接和固定。

4. 场地拼装：将预制的箱涵板进行拼装，形成完整的箱涵结构。

5. 连接处理：处理箱涵板之间的连接，确保结构的稳定性和密封性。

6. 养护: 对箱涵进行适当的养护，以确保混凝土的强度和稳定性。

施工工艺1. 地基处理：在进行箱涵施工前，必须对地基进行处理，包括清理、夯实和修复。

2. 模板制作和安装：根据施工方案选择适当的模板制作方法，并确保模板的稳固安装。

3. 钢筋布置：按照设计要求，在模板内精确布置钢筋，并进行必要的焊接和固定。

4. 混凝土浇筑：采用适当的混凝土配比和浇筑方法，确保混凝土的质量和均匀性。

5. 养护：进行适当的养护措施，包括湿润养护和覆盖保护，以确保混凝土的强度发展。

以上所述是箱涵主要施工方案及施工工艺的简要介绍。

根据具体项目的要求和条件，施工方案和工艺可能会有所调整和变化。

务必在施工前进行充分的计划和准备工作，并遵循相关的法律法规和安全规范。

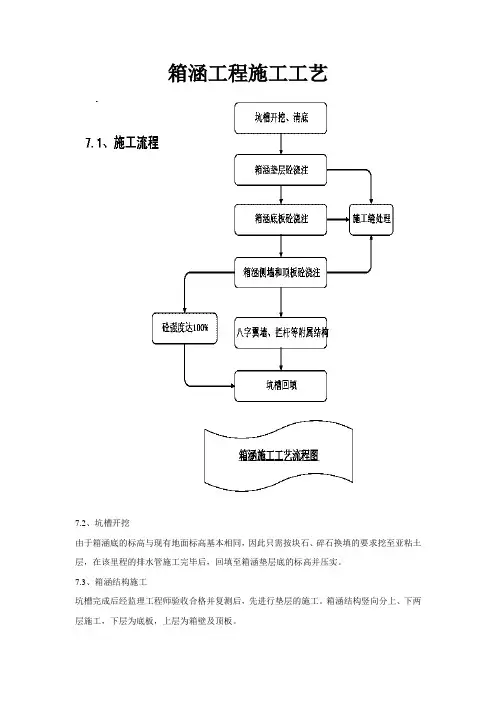

箱涵工程施工工艺7.2、坑槽开挖由于箱涵底的标高与现有地面标高基本相同，因此只需按块石、碎石换填的要求挖至亚粘土层，在该里程的排水管施工完毕后，回填至箱涵垫层底的标高并压实。

7.3、箱涵结构施工坑槽完成后经监理工程师验收合格并复测后，先进行垫层的施工。

箱涵结构竖向分上、下两层施工，下层为底板，上层为箱壁及顶板。

（1）、模板工程模板工程在结构施工中是一个十分重要的环节，其施工质量的好坏将直接影响箱涵的质量、外形尺寸及结构的抗渗防裂功能。

1)箱壁模板及支顶体系本工程模板采用20mm厚夹板，外加两层互相垂直的100×120木方加固。

内层木方@400，外层木方@900；再用Φ12螺杆作为拉杆收紧固定（拉杆要焊止水片），拉杆间距纵横900×900mm。

施工时先在20mm厚夹板上按要求排列木方，并用铁钉固定，然后在模板及木枋外侧安装用Φ12螺杆穿上，并用螺栓固定。

为保证模板的稳定性，箱涵内侧采用钢管斜撑及对顶撑撑牢，箱外侧用钢管或木方斜撑撑牢（间距为400×400mm）。

2)顶板模板及支顶系统顶板模板采用20mm厚木夹板，其下方布置两层互相垂直的100×120mm木方，自上而下第一层@500，第二层@900，支顶体系采用门式架间距@900，支架顶加可调节上托，下垫木枋，同时设置剪力撑，各榀门式架间用钢管扣牢，使支顶体系各向形成整体稳定的体系：3)模板及支顶必须达到规定的砼养护龄期后，方能拆除。

（2）、钢筋工程1)本工程的钢筋加工拟在施工现场进行。

钢筋应有出厂质量证明书或检验报告单，并应按有关规定做机械性能试验，合格后方可使用。

钢筋加工的形状、尺寸必须符合设计要求，钢筋表面洁净、无损伤，油渍、漆渍和铁锈等应在使用前清干净。

钢筋的级别、钢号和直径应按设计要求加工，需要代换时，应提前征得设计人员的意见，并办妥签证手续。

2)对焊接钢筋应提供焊接试验报告及焊条合格证。

焊工必须持证上岗。

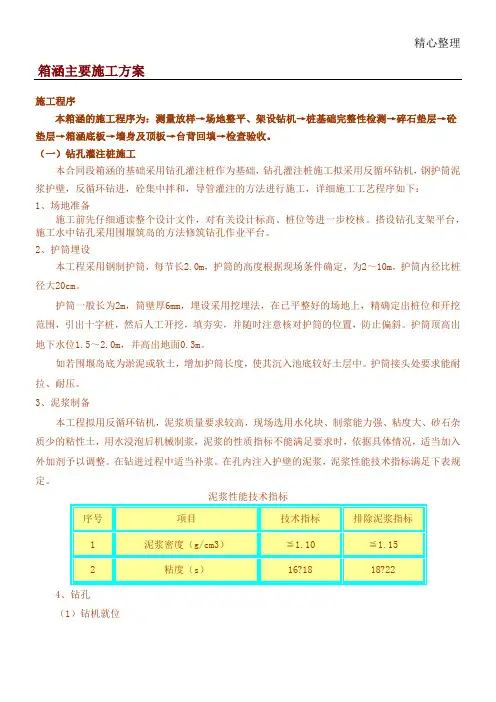

精心整理箱涵主要施工方案施工程序本箱涵的施工程序为：测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。

（一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机，钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备2、护筒埋设本工程采用钢制护筒，每节长2.0m径大20cm。

护筒一般长为2m，筒壁厚6mm地下水位拉、耐压。

3适当加入泥浆性能技术指标满足下表规定。

4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵，将方钻杆连接到钻头上，装好方型套夹住方钻杆，准备钻进。

（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻，接卸钻杆时动作迅速、安全。

（3）减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊（4）操作要点钻至刃脚下1.0m地质类别，作好记录并与设计资料核实，按时检查泥浆性能指标，如有损耗或漏失，及时补充。

（5并作好灌注前的准备工作。

清孔利用泥浆循降低泥浆的比重待泥浆检查孔直至符合要求并经监理工程师认可，方5在箍筋圈上标出主筋位置，同时在主筋上标出箍筋位置。

然后在水平的工作台上，在主筋长度范围内，放好全部箍筋圈，将两根伸入箍筋圈内，按筋上所示位置的记号互相对准，依次扶正箍筋并一一焊好，再将其余的主筋穿进箍筋内焊成骨架。

钢筋笼制作偏差应符合下表规定在设计允许的情况下，对较长钢筋笼采取分段制作，孔位上焊接，上下段保持顺直，钢筋笼下放时防止碰撞孔壁，以免引起坍孔，一般采用正反旋转，慢起慢落逐渐下放，钢筋笼入孔后要采取固定焊接措施牢固就位，以防止提升导管时被拔出。

6、灌注水下砼灌注时间不得长于首批混凝土初凝时间，灌注前重新测量孔底沉积厚度，如超过规范要求，采0.4m桩顶灌78钻孔桩完成三日后，进行承台开挖、凿除桩头砼，然后进行承台等砼施工。

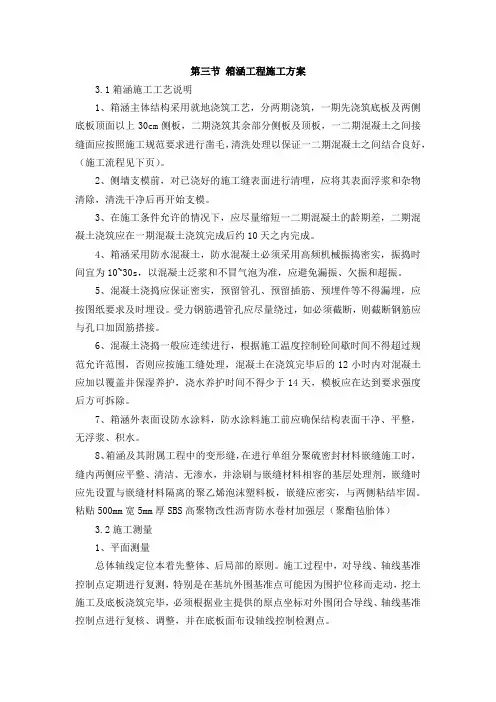

第三节箱涵工程施工方案3.1箱涵施工工艺说明1、箱涵主体结构采用就地浇筑工艺，分两期浇筑，一期先浇筑底板及两侧底板顶面以上30cm侧板，二期浇筑其余部分侧板及顶板，一二期混凝土之间接缝面应按照施工规范要求进行凿毛，清洗处理以保证一二期混凝土之间结合良好，（施工流程见下页）。

2、侧墙支模前，对已浇好的施工缝表面进行清哩，应将其表面浮浆和杂物清除，清洗干净后再开始支模。

3、在施工条件允许的情况下，应尽量缩短一二期混凝土的龄期差，二期混凝土浇筑应在一期混凝土浇筑完成后约10天之内完成。

4、箱涵采用防水混凝土，防水混凝土必须采用高频机械振捣密实，振捣时间宜为10~30s，以混凝土泛浆和不冒气泡为准，应避免漏振、欠振和超振。

5、混凝土浇捣应保证密实，预留管孔、预留插筋、预埋件等不得漏埋，应按图纸要求及时埋设。

受力钢筋遇管孔应尽量绕过，如必须截断，则截断钢筋应与孔口加固筋搭接。

6、混凝土浇捣一般应连续进行，根据施工温度控制砼间歇时间不得超过规范允许范围，否则应按施工缝处理，混凝土在浇筑完毕后的12小时内对混凝土应加以覆盖并保湿养护，浇水养护时间不得少于14天，模板应在达到要求强度后方可拆除。

7、箱涵外表面设防水涂料，防水涂料施工前应确保结构表面干净、平整，无浮浆、积水。

8、箱涵及其附属工程中的变形缝，在进行单组分聚硫密封材料嵌缝施工时，缝内两侧应平整、清洁、无渗水，并涂刷与嵌缝材料相容的基层处理剂，嵌缝时应先设置与嵌缝材料隔离的聚乙烯泡沫塑料板，嵌缝应密实，与两侧粘结牢固。

粘贴500mm宽5mm厚SBS高聚物改性沥青防水卷材加强层（聚酯毡胎体）3.2施工测量1、平面测量总体轴线定位本着先整体、后局部的原则。

施工过程中，对导线、轴线基准控制点定期进行复测，特别是在基坑外围基准点可能因为围护位移而走动，挖土施工及底板浇筑完毕，必须根据业主提供的原点坐标对外围闭合导线、轴线基准控制点进行复核、调整，并在底板面布设轴线控制检测点。

箱涵通道涵洞施工工艺细则
2.8.5.1施工前提条件见2.8.1。

2.8.5.2施工工序见图2.8.5
图2.8.5 箱涵通道、涵洞施工流程图
2.8.5.3施工技术和工艺
1 基底开挖要求见2.8.3（1）、（5）。

2 在浇筑底板砼之前，应清除基底上的杂物，然后按图纸立模板，绑扎钢筋，浇筑砼。

3 底板砼强度达到设计强度的70%后，方可在底板上立模浇筑侧板及顶板。

测量放样 基坑开挖 垫层施工 基础钢筋绑扎安装
基础砼浇筑 墙身钢筋绑扎 侧、内、顶 模安装加固 顶板钢筋安装
进出口施工 墙身防腐层处理 沉降缝处理 砼养生 基底检验
检验 墙身墙顶砼
浇筑
4 箱涵通道、涵洞按沉降缝的位置分成几个单元进行浇筑，以利于侧墙沉降缝处模板的加固，确保沉降缝顺直。

5 箱形通道、涵洞的侧墙、顶板模板架设支架采用满堂式支架一般采用门型支架或碗扣式支架搭设，必须保证有足够的强度和刚度。

对于现浇模板拉杆，应采用PVC套管，拆模后拉杆应予以拨除。

6 内模板的接缝采用腻子处理，模板接缝应确保平整，严格要求选用大面积胶合板，减少砼的接缝，保证外侧质量。

7 沉降缝必须按图纸规定填塞嵌缝或采用监理工程师批准的加氟化纳等防腐掺料的沥青浸过的麻絮或纤维板紧密填塞，和用有纤维掺料的沥青嵌缝膏或其他材料封缝。

8 沉降缝处应加铺抗拉强度较高的卷材，如沥青玻璃纤维布或油毡，加铺的层数及宽度按图纸所示。

9 箱形通道、涵洞砼顶板侧板外表面上在填土前应涂刷沥青胶结材料或其他材料，以形成防水层。

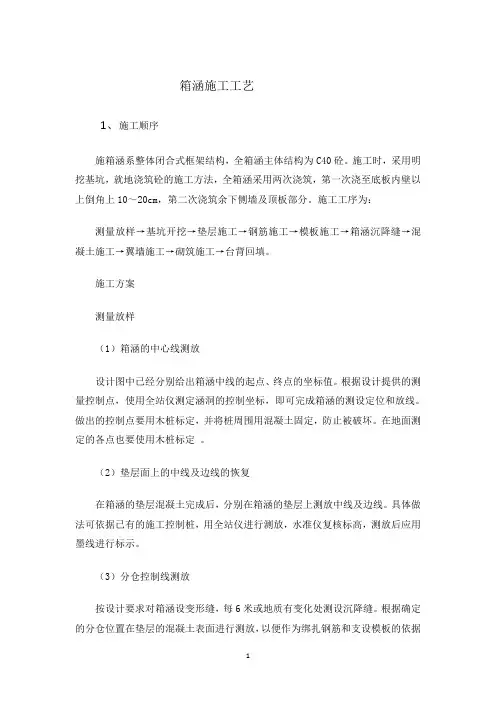

箱涵施工工艺1、施工顺序施箱涵系整体闭合式框架结构，全箱涵主体结构为C40砼。

施工时，采用明挖基坑，就地浇筑砼的施工方法，全箱涵采用两次浇筑，第一次浇至底板内壁以上倒角上10～20cm，第二次浇筑余下侧墙及顶板部分。

施工工序为：测量放样→基坑开挖→垫层施工→钢筋施工→模板施工→箱涵沉降缝→混凝土施工→翼墙施工→砌筑施工→台背回填。

施工方案测量放样（1）箱涵的中心线测放设计图中已经分别给出箱涵中线的起点、终点的坐标值。

根据设计提供的测量控制点，使用全站仪测定涵洞的控制坐标，即可完成箱涵的测设定位和放线。

做出的控制点要用木桩标定，并将桩周围用混凝土固定，防止被破坏。

在地面测定的各点也要使用木桩标定。

（2）垫层面上的中线及边线的恢复在箱涵的垫层混凝土完成后，分别在箱涵的垫层上测放中线及边线。

具体做法可依据已有的施工控制桩，用全站仪进行测放，水准仪复核标高，测放后应用墨线进行标示。

（3）分仓控制线测放按设计要求对箱涵设变形缝，每6米或地质有变化处测设沉降缝。

根据确定的分仓位置在垫层的混凝土表面进行测放，以便作为绑扎钢筋和支设模板的依据和控制线。

测放的分仓控制线应与中心线相垂直，分仓控制线应使用墨线进行标示。

（4）高程控制测量箱涵的高程工程控制，只要为箱涵底高程及流水坡的控制。

为保证通道和箱涵内底高程和流水坡度，在施工时主要控制混凝土垫层面的标高。

高程测量和标高控制主要使用DS3水准仪和5米铝合金塔尺。

由设计和监理工程师指定的高程控制点进行测引。

垫层施工2、垫层混凝土基础施工（1）垫层支模采用5cm*10cm(宽*高)木模板，短钢筋打入砂砾垫层固定.模板安装位置、平面尺寸、轴线偏位、相邻模板高差满足设计和施工技术规范相关要求。

经现场技术人员自检合格后，上报监理工程师检验，验收合格后进行混凝土浇筑。

（2）混凝土浇筑：当混凝土到现场时，检查其坍落度、均匀性等指标，合格后方可使用。

垫层采用C20混凝土，由2号混凝土拌和站供应。

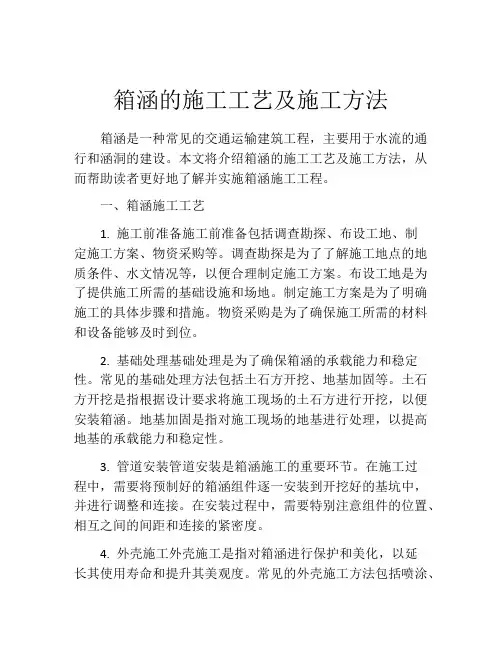

箱涵的施工工艺及施工方法箱涵是一种常见的交通运输建筑工程，主要用于水流的通行和涵洞的建设。

本文将介绍箱涵的施工工艺及施工方法，从而帮助读者更好地了解并实施箱涵施工工程。

一、箱涵施工工艺1. 施工前准备施工前准备包括调查勘探、布设工地、制定施工方案、物资采购等。

调查勘探是为了了解施工地点的地质条件、水文情况等，以便合理制定施工方案。

布设工地是为了提供施工所需的基础设施和场地。

制定施工方案是为了明确施工的具体步骤和措施。

物资采购是为了确保施工所需的材料和设备能够及时到位。

2. 基础处理基础处理是为了确保箱涵的承载能力和稳定性。

常见的基础处理方法包括土石方开挖、地基加固等。

土石方开挖是指根据设计要求将施工现场的土石方进行开挖，以便安装箱涵。

地基加固是指对施工现场的地基进行处理，以提高地基的承载能力和稳定性。

3. 管道安装管道安装是箱涵施工的重要环节。

在施工过程中，需要将预制好的箱涵组件逐一安装到开挖好的基坑中，并进行调整和连接。

在安装过程中，需要特别注意组件的位置、相互之间的间距和连接的紧密度。

4. 外壳施工外壳施工是指对箱涵进行保护和美化，以延长其使用寿命和提升其美观度。

常见的外壳施工方法包括喷涂、喷砂、涂刷等。

喷涂是指在箱涵外表面涂刷一层环氧涂料，以防止腐蚀和水泥颗粒脱落。

喷砂是指将箱涵外表面喷射石英砂，以增加其摩擦力和抗滑性。

涂刷是指在箱涵外表面涂刷一层防腐漆，以防止腐蚀和水泥颗粒脱落。

5. 辅助工程辅助工程是为了确保箱涵的正常使用和安全运行。

常见的辅助工程包括防水、排水、通风等。

防水是指在箱涵内部和外部进行防水处理，以防止渗漏和侵蚀。

排水是指根据设计要求设置排水设施，以保持箱涵的干燥和畅通。

通风是指设置通风设施，以便及时排除箱涵内部的有害气体和烟雾。

二、箱涵施工方法1. 全部开挖法全部开挖法是指在施工前，将整个箱涵所在的地段全部开挖出来，然后进行基础处理和管道安装。

此方法适用于基础条件较好、施工场地较宽阔的情况。

箱涵的施工工艺及施工方法一、前期准备1.1 箱涵施工前需要做好相关的规划和设计，确定施工方案和施工周期。

1.2 确定施工场地，进行场地平整和清理，保证施工现场干净整洁。

1.3 采购所需的材料和设备，包括钢筋、混凝土、模板、振捣器等。

1.4 建立安全标志和安全防护措施，保障施工人员的人身安全。

二、箱涵模板制作2.1 箱涵模板是箱涵施工中必不可少的部分，其质量直接影响到箱涵的使用寿命和安全性能。

因此，在制作模板时需严格按照设计要求进行制作。

2.2 制作箱涵模板时需要根据设计要求确定模板尺寸和结构形式，并进行精确测量。

2.3 模板材料一般采用高强度木材或钢材制成，并根据具体情况选择合适的连接方式进行组装。

三、基础处理3.1 箱涵基础处理是保证箱涵稳定性和使用寿命的重要环节。

在基础处理过程中需要对基础进行清理和加固，以确保基础的承载能力。

3.2 清理基础时需要将基础表面的杂物和泥沙清理干净，并进行平整处理。

3.3 加固基础时需要根据具体情况采用钢筋混凝土或其他加强材料进行加固，以提高基础的承载能力。

四、箱涵钢筋加工和安装4.1 箱涵钢筋是箱涵施工中的重要组成部分，其质量直接影响到箱涵的使用寿命和安全性能。

在钢筋加工和安装过程中需要严格按照设计要求进行操作。

4.2 钢筋加工时需要根据设计要求将钢筋进行剪切、弯曲等加工处理，并保证其尺寸准确、位置正确。

4.3 钢筋安装时需要将预制好的钢筋按照设计图纸进行布置，并采用合适的连接方式固定在模板上。

五、混凝土浇注5.1 箱涵混凝土浇注是箱涵施工中最关键的环节之一，其质量直接影响到箱涵的使用寿命和安全性能。

在混凝土浇注过程中需要严格按照设计要求进行操作。

5.2 在混凝土浇注前需要对模板进行清洗和涂刷隔离剂，以防止混凝土与模板粘连。

5.3 混凝土浇注时需要确保混凝土的均匀性和密实性，并采用适当的振捣器进行振捣，以确保混凝土的质量。

六、箱涵拆模和后期处理6.1 箱涵拆模是箱涵施工中最后一个环节，其质量直接影响到箱涵的外观和使用寿命。

箱涵施工工艺箱涵施工方法一、主要施工操作工艺1.1混凝土垫层1、模板：垫层侧模采用100mm×100mm方木模板，模板背后用钢钎或方木固定。

2、垫层混凝土：采用平板振捣器振捣密实，根据标高控制线，进行表面刮杠找平，木抹搓压拍实，待垫层混凝土强度达到1.2MPa后方可进行下道工序施工。

2.2底板钢筋绑扎3、钢筋加工要求1.3底板模板安装1、模板选择：基础底板模板采用胶合板模板现场拼装。

2、底板吊模装置：墙体下部腋角部位采用吊模处理，吊模底部与钢筋三角架支顶牢固。

3、本箱涵沉降缝每10m一道。

1.4底板混凝土浇筑1、底板混凝土应连续浇灌，不得留设施工缝；采取压茬赶浆的方法浇筑。

2、以沉降缝为界跳仓施工。

沉降缝浇筑进程中应先将止水带下部的混凝土振实后再浇筑上部混凝土；振捣进程中不得震动止水带，振捣时间以混凝土表面开始泛浮浆和不冒气泡为标准。

3、吊模部位的浇筑：吊模内混凝土需待其下部混凝土浇筑完毕且初步沉实后方可进行，振捣后的混凝土初凝前应给予二次振捣，以提高混凝土密实度。

4、压光收面：混凝土浇筑完毕，及时用平板振捣器和刮杠将混凝土表面刮平，排除表面泌水。

待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆盖养生。

5、箱涵侧墙上的施工缝留设，应在墙体留缝处嵌入通长100×100木方以留设企口凹槽，在混凝土浇筑初凝后及时取出。

6、混凝土试块的留置(1)抗压强度标准养护试块：每工作班不应少于1组，每组3块；每浇筑100于l00m时，不应少于1组，每组3块。

(2)抗渗试块：每浇500混凝土不得少于1组，每组6块。

或每段长不大7、混凝土养护：混凝土的养护应制止混凝土初期脱水和养护进程中缺水。

常温下，混凝土采用覆盖浇水养护，天天浇水次数应能包管混凝土表面一直处于潮湿状态，养护时间关于普通混凝土不得少于7d，其他有抗渗要求的混凝土不得少于14d。

1.5侧墙、顶板内模装置1、模板支架装置：模板与支架宜采用钢管扣件脚手架，横向、纵向间距均为50cm。

13.3 箱涵施工工艺标准13.3.1工艺概述箱涵指孔径一般小于或等于2m，采用整体式基础，涵身预制安装或现浇施工的结构形式的涵洞，一般作为过水涵洞。

本节按照预制吊装施工方案编写，现浇施工方案参照“13.1 框架桥（涵）施工工艺标准”执行。

箱涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。

涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。

箱涵结构要素见图13.3.1。

图13.3.1 箱涵结构要素13.3.2作业内容箱涵施工主要作业内容有：基坑开挖、基础施工、涵身安装、防水层施工、涵背回填、端墙和翼墙施工、出入口铺砌施工等。

13.3.3质量标准及验收方法1、箱涵各部位偏差及检验方法应符合表13.3.3-1的规定，混凝土和砂浆强度应符合设计要求。

防水层允许偏差及检验方法应符合表13.3.3-2的规定。

2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。

沉降缝直顺、整洁无渗漏。

涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。

填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。

3、进、出口流水顺畅，整洁美观。

防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。

表13.3.3-1 混凝土涵洞允许偏差和检验方法序号项目允许偏差（mm）检验方法1 边翼墙，中墩距设计中心线位置20测量检查不少于5处2 墙顶、拱座顶面高程±153 孔径±20尺量检查不少于5处4 涵长+100，-505 厚度+10，-5 顶、底板、边墙各检查2处6 涵身接头错台10 尺量检查不少于5处检验数量：施工单位每座涵全部检查。

检验数量：施工单位检查不少于5处。

13.3.4工艺流程图箱涵施工工艺流程见图13.3.4：施工准备测量放样材料准备基坑开挖基础施工涵节安装端翼墙施工防水层施工涵背回填出入口铺砌13.3.4 箱涵施工工艺流程图13.3.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。

现浇箱涵施工工艺现浇箱涵施工工艺1. 概述现浇箱涵施工是一种用于公路、铁路等交通工程中的隧道结构施工方法。

本文档将详细介绍现浇箱涵施工的工艺步骤及注意事项。

2. 施工准备2.1 设计准备- 完成现浇箱涵的详细设计，并获得相关施工图纸和施工指导书。

- 确定施工过程中使用的材料和设备，并进行采购准备。

2.2 施工场地准备- 清理施工场地，确保无杂物和障碍物。

- 平整场地，提供足够的施工空间。

3. 施工工艺3.1 土方开挖- 使用挖土机或挖掘机进行土方开挖，按照设计要求控制开挖深度和坡度。

- 清理挖掘出的土方，并进行有效的处理。

3.2 基础施工- 首先进行基础的模板制作和安装。

- 浇筑混凝土基础，并进行养护。

3.3 箱涵墙体施工- 在基础上搭建箱涵墙体的模板。

- 浇筑箱涵墙体的混凝土，在浇筑过程中注意控制浇注质量和工艺。

3.4 顶板施工- 安装顶板模板，并进行调整和固定。

- 浇筑顶板混凝土，确保混凝土均匀密实。

3.5 排水系统安装- 安装箱涵排水系统，包括排水管道和地下水位监测设备。

3.6 后续工作- 完成箱涵内墙的防水处理。

- 清理施工现场，进行维护和修复。

4. 施工注意事项4.1 施工质量控制- 按照设计要求进行施工，确保施工质量符合规范要求。

- 定期进行施工过程中的质量检查和监控。

4.2 安全措施- 对施工现场进行安全隐患排查，制定安全措施和应急预案。

- 施工过程中，严格遵守安全操作规程，确保工人和现场安全。

4.3 施工进度控制- 制定详细的施工计划，合理安排施工任务和进度。

- 对施工进度进行监控和调整，确保按时完成施工。

附件：- 现浇箱涵详细设计图纸- 现浇箱涵施工指导书- 相关设备和材料清单法律名词及注释：1. 环保法：指中华人民共和国环境保护法，规定了对环境的保护和管理。

2. 建设工程质量管理条例：指中华人民共和国建设工程质量管理条例，规定了建设工程质量管理的基本原则和要求。
