精心整理箱涵主要施工方案施工程序本箱涵的施工程序为：测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。
（一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机，钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备2、护筒埋设本工程采用钢制护筒，每节长2.0m径大20cm。
护筒一般长为2m，筒壁厚6mm地下水位拉、耐压。
3适当加入泥浆性能技术指标满足下表规定。
4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵，将方钻杆连接到钻头上，装好方型套夹住方钻杆，准备钻进。
（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻，接卸钻杆时动作迅速、安全。
（3）减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊（4）操作要点钻至刃脚下1.0m地质类别，作好记录并与设计资料核实，按时检查泥浆性能指标，如有损耗或漏失，及时补充。
（5并作好灌注前的准备工作。
清孔利用泥浆循降低泥浆的比重待泥浆检查孔直至符合要求并经监理工程师认可，方5在箍筋圈上标出主筋位置，同时在主筋上标出箍筋位置。
然后在水平的工作台上，在主筋长度范围内，放好全部箍筋圈，将两根伸入箍筋圈内，按筋上所示位置的记号互相对准，依次扶正箍筋并一一焊好，再将其余的主筋穿进箍筋内焊成骨架。
钢筋笼制作偏差应符合下表规定在设计允许的情况下，对较长钢筋笼采取分段制作，孔位上焊接，上下段保持顺直，钢筋笼下放时防止碰撞孔壁，以免引起坍孔，一般采用正反旋转，慢起慢落逐渐下放，钢筋笼入孔后要采取固定焊接措施牢固就位，以防止提升导管时被拔出。
6、灌注水下砼灌注时间不得长于首批混凝土初凝时间，灌注前重新测量孔底沉积厚度，如超过规范要求，采0.4m桩顶灌78钻孔桩完成三日后，进行承台开挖、凿除桩头砼，然后进行承台等砼施工。
箱涵施⼯⼯艺及流程素材：⼯程资料员如有侵权，请联系删除⼀、简述（1）结构概述现浇箱涵主要由基础、涵⾝、翼墙、端墙、帽⽯、出⼊⼝铺砌、沉降缝、椎体等部分组成。
箱涵⽰意图（2）⼯艺概述钢筋混凝⼟现浇箱涵主体采⽤模筑法分次浇筑施⼯。
（3）⼯艺流程框图施⼯⼯艺流程框图⼆、施⼯准备1、对于涵洞基础在路堤填⽅处，应对路堤填筑质量进⾏验收，对于特殊处理（软件处理、钻孔灌注桩基础等）的地基应有相应的验收过程；2、测量放样，确定基础范围和基础顶⾯⾼程；3、所有施⼯设备和机具均应处于良好状态，并全部就位；4、所有原材料检验合格，数量满⾜施⼯要求；5、对所有相关⼈员进⾏充分的安全、技术交底。
三、施⼯⽅法步骤⼀：基坑施⼯1、采⽤机械开挖，开挖前基坑四周做好防排⽔措施，及时对坑壁进⾏防护；步骤⼆：涵洞基础施⼯1、模筑法施⼯涵洞基础；步骤三：涵⾝分节施⼯1、箱涵涵⾝分节段模筑法间隔施⼯；步骤四：翼墙、端墙、帽⽯施⼯1、边、翼墙采⽤组合⼤型钢模板⼀次安装，整体浇注混凝⼟。
步骤五：防⽔施⼯1、涵洞主体施⼯完成后，⼈⼯铺设防⽔层。
步骤六：基坑回填1、应分层对称回填，涵⾝附件 2m 范围内回填⼟宜采⽤⼩型夯机夯实。
步骤七：出⼊⼝铺砌1、出⼊⼝铺砌的尺⼨、强度、砌体厚度不⼩于设计值。
步骤⼋：附属及其它1、涵洞主体施⼯完成后，及时施⼯排⽔沟和道路引⼊⼯程。
四、施⼯技术、质量要点基坑施⼯1、测量校核平⾯和⾼程控制桩，恢复路⾯中⼼、边缘等全部基本标桩，测量精度满⾜设计规范的规定，施⼯前插打定位桩；2、对于基坑开挖深度超过 3m 时，应编制专项施⼯⽅案，及时对坑壁进⾏⽀挡加固；3、基坑开挖⾄设计⾼程，且地基承载⼒应满⾜要求，基坑四周设置截⽔沟，坑底设集⽔井；4、基坑采⽤机械开挖时，预留约 10～30cm ⼟层，采⽤⼈⼯开挖⾄设计⾼程。
涵洞基础施⼯1、涵洞地基要按设计要求进⾏处理，并组织验收合格，确保承载⼒应满⾜设计规范要求；2、及时浇筑混凝⼟垫层，垫层宽度应超出涵洞基础外边线不少于 50cm，垫层厚度不宜⼩于10cm；3、涵洞主体分成多个节段时，各节段宜间隔施⼯。
箱涵施工工艺箱涵施工工艺1箱涵施工程序：第一步，施工放线，实施各箱涵段两头分缝处的枕梁钢筋砼的浇筑。
第二步，实施箱涵底板钢筋的架立及外模的固设，经验收合格后，浇筑砼。
第三步，架设立柱的钢筋。
第四步，顶板钢筋的铺设。
第五步，顶板砼浇筑。
第六步，砼洒水及其他养护。
2箱涵施工工艺流程图：开挖基坑→基础处理→基础垫层砼筑浇→底板钢筋绑扎→底层外模固设→止水安装→底板砼浇注→立柱钢筋架立→立柱、顶板模板架立→顶板钢筋架立→立桩、顶板砼浇注→养护→拆模→验收→回填土。
3模板工程为达到节约工期、保证质量、增强砼表面的光滑度和节约木材等目的，本工程箱涵身采用钢模板，模板的用量以工期安排为控制条件，由于钢模可重复利用，考虑工期及模板周转因素，计划准备3个标准段所需的模板，其中2套为正常工作周转所需，1套为备用。
模板要求具备足够的稳定性、刚度和强度，要保证不胀模、不变形、不走样。
内外模均用圆木或钢管支撑，并适当斜拉钢筋加以固定，顶板模的固定也可用钢架支撑（脚手架）。
模板在折装过程中保证不变形、尽量少损坏，完善前要刷涂脱模剂，以保证表面光滑。
安装时要接缝严密不漏浆。
钢模板尺寸制作偏差控制在±1mm范围内。
4钢筋工程钢筋必须有质量证明，钢筋必须作物理性检查，集中贮存，集中加工，并采取有效的措施，防止锈蚀和污染。
钢筋加工：在现场集中、分不同型号加工，钢筋表面要求洁净，先清除表面的污质及锈蚀。
为保证砼保护层的厚度，在钢筋与模板之间设垫C30的砼预制小块，尺寸为50×50×各不同部位的保护层厚度，垫块预埋铁丝，与钢筋网扎紧，垫块梅花型布置，两排钢筋之间用短网筋支撑以保证位置精确。
钢筋的交叉点用铁丝绑扎。
钢筋的接头要保证足够的搭接长度，一般为30d左右。
接头采用闪光对头焊接。
架立完毕后的钢筋网要保证不变形、稳定性好。
5砼的浇筑砼集中拌和，经拖泵管注入浇筑仓面。
砼振捣方案以与监理人员协商确定，初步拟定底、顶板砼用平板式结合插入式，立柱砼用插入式振动器振捣。

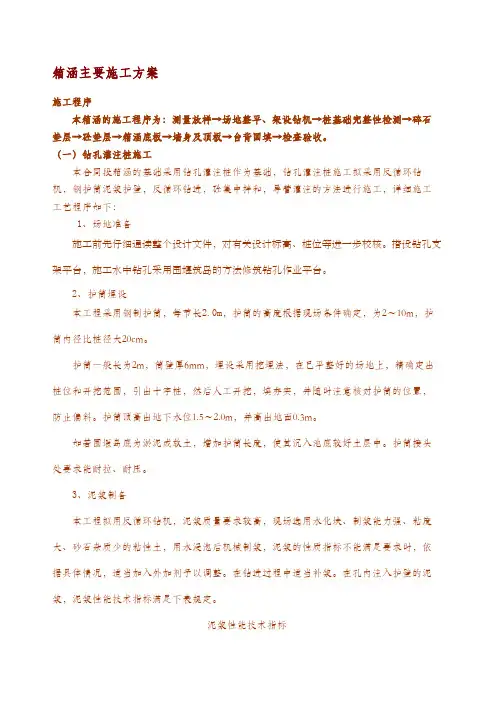

箱涵主要施工方案施工程序本箱涵的施工程序为：测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。
（一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机，钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备施工前先仔细通读整个设计文件，对有关设计标高、桩位等进一步校核。
搭设钻孔支架平台，施工水中钻孔采用围堰筑岛的方法修筑钻孔作业平台。
2、护筒埋设本工程采用钢制护筒，每节长2.0m，护筒的高度根据现场条件确定，为2～10m，护筒内径比桩径大20cm。
护筒一般长为2m，筒壁厚6mm，埋设采用挖埋法，在已平整好的场地上，精确定出桩位和开挖范围，引出十字桩，然后人工开挖，填夯实，并随时注意核对护筒的位置，防止偏斜。
护筒顶高出地下水位1.5～2.0m，并高出地面0.3m。
如若围堰岛底为淤泥或软土，增加护筒长度，使其沉入池底较好土层中。
护筒接头处要求能耐拉、耐压。
3、泥浆制备本工程拟用反循环钻机，泥浆质量要求较高，现场选用水化块、制浆能力强、粘度大、砂石杂质少的粘性土，用水浸泡后机械制浆，泥浆的性质指标不能满足要求时，依据具体情况，适当加入外加剂予以调整。
在钻进过程中适当补浆。
在孔内注入护壁的泥浆，泥浆性能技术指标满足下表规定。
泥浆性能技术指标4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵，将方钻杆连接到钻头上，装好方型套夹住方钻杆，准备钻进。
（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻，接卸钻杆时动作迅速、安全。
（3）减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊钩稍提取一些，使孔底的钻压不超过钻锤重量与重压块之和扣除浮力后的80%，这样易于钻杆在钻进过程中维持垂直状态，使钻锥回转平稳，避免斜孔、弯孔和扩孔现象发生。
13.3 箱涵施工工艺标准13.3.1工艺概述箱涵指孔径一般小于或等于2m，采用整体式基础，涵身预制安装或现浇施工的结构形式的涵洞，一般作为过水涵洞。
本节按照预制吊装施工方案编写，现浇施工方案参照“13.1 框架桥（涵）施工工艺标准”执行。
箱涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。
涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。

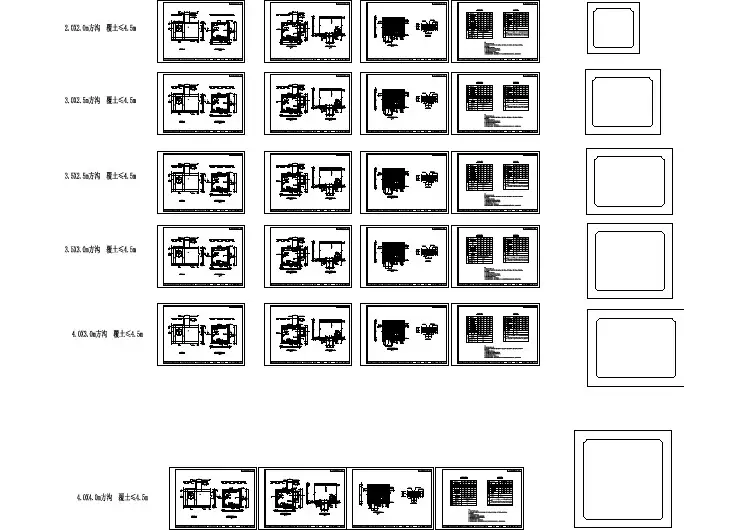

箱涵结构要素见图13.3.1。
图13.3.1 箱涵结构要素13.3.2作业内容箱涵施工主要作业内容有：基坑开挖、基础施工、涵身安装、防水层施工、涵背回填、端墙和翼墙施工、出入口铺砌施工等。
13.3.3质量标准及验收方法1、箱涵各部位偏差及检验方法应符合表13.3.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.3.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
沉降缝直顺、整洁无渗漏。
涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。
填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
3、进、出口流水顺畅，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
表13.3.3-1 混凝土涵洞允许偏差和检验方法序号项目允许偏差（mm）检验方法1 边翼墙，中墩距设计中心线位置20测量检查不少于5处2 墙顶、拱座顶面高程±153 孔径±20尺量检查不少于5处4 涵长+100，-505 厚度+10，-5 顶、底板、边墙各检查2处6 涵身接头错台10 尺量检查不少于5处检验数量：施工单位每座涵全部检查。
检验数量：施工单位检查不少于5处。
13.3.4工艺流程图箱涵施工工艺流程见图13.3.4：施工准备测量放样材料准备基坑开挖基础施工涵节安装端翼墙施工防水层施工涵背回填出入口铺砌13.3.4 箱涵施工工艺流程图13.3.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
箱涵施工工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-箱涵主要施工方案施工程序本箱涵的施工程序为：测量放样→场地整平、架设钻机→桩基础完整性检测→碎石垫层→砼垫层→箱涵底板→墙身及顶板→台背回填→检查验收。
（一）钻孔灌注桩施工本合同段箱涵的基础采用钻孔灌注桩作为基础，钻孔灌注桩施工拟采用反循环钻机，钢护筒泥浆护壁，反循环钻进，砼集中拌和，导管灌注的方法进行施工，详细施工工艺程序如下：1、场地准备施工前先仔细通读整个设计文件，对有关设计标高、桩位等进一步校核。
搭设钻孔支架平台，施工水中钻孔采用围堰筑岛的方法修筑钻孔作业平台。
2、护筒埋设本工程采用钢制护筒，每节长2.0m，护筒的高度根据现场条件确定，为2～10m，护筒内径比桩径大20cm。
护筒一般长为2m，筒壁厚6mm，埋设采用挖埋法，在已平整好的场地上，精确定出桩位和开挖范围，引出十字桩，然后人工开挖，填夯实，并随时注意核对护筒的位置，防止偏斜。
护筒顶高出地下水位～2.0m，并高出地面0.3m。
如若围堰岛底为淤泥或软土，增加护筒长度，使其沉入池底较好土层中。
护筒接头处要求能耐拉、耐压。
3、泥浆制备本工程拟用反循环钻机，泥浆质量要求较高，现场选用水化块、制浆能力强、粘度大、砂石杂质少的粘性土，用水浸泡后机械制浆，泥浆的性质指标不能满足要求时，依据具体情况，适当加入外加剂予以调整。
在钻进过程中适当补浆。
在孔内注入护壁的泥浆，泥浆性能技术指标满足下表规定。
泥浆性能技术指标4、钻孔（1）钻机就位立好钻架并调整和安装好起吊系统，将钻头吊起，徐徐放进护筒内，调平钻机并对准钻孔，装上钻盘，连接输浆胶管至方钻杆及泥浆泵，将方钻杆连接到钻头上，装好方型套夹住方钻杆，准备钻进。
（2）初钻先启动泥浆泵和钻盘空转，待泥浆输进钻孔中一定数量后开钻，接卸钻杆时动作迅速、安全。
（3）减压钻进为防止钻杆受重压弯曲，造成钻杆偏斜或扩孔率较大的现象，深孔钻进时，减压钻进，将主吊钩稍提取一些，使孔底的钻压不超过钻锤重量与重压块之和扣除浮力后的80%，这样易于钻杆在钻进过程中维持垂直状态，使钻锥回转平稳，避免斜孔、弯孔和扩孔现象发生。
13.3 箱涵施工工艺标准13.3.1工艺概述箱涵指孔径一般小于或等于2m，采用整体式基础，涵身预制安装或现浇施工的结构形式的涵洞，一般作为过水涵洞。
本节按照预制吊装施工方案编写，现浇施工方案参照“13.1 框架桥（涵）施工工艺标准”执行。
箱涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。
涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。
箱涵结构要素见图13.3.1。
图13.3.1 箱涵结构要素13.3.2作业内容箱涵施工主要作业内容有：基坑开挖、基础施工、涵身安装、防水层施工、涵背回填、端墙和翼墙施工、出入口铺砌施工等。
13.3.3质量标准及验收方法1、箱涵各部位偏差及检验方法应符合表13.3.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.3.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
沉降缝直顺、整洁无渗漏。
涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。
填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
3、进、出口流水顺畅，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
表13.3.3-1 混凝土涵洞允许偏差和检验方法检验数量：施工单位每座涵全部检查。
表13.3.3-1 防水层允许偏差和检验方法检验数量：施工单位检查不少于5处。
13.3.4工艺流程图箱涵施工工艺流程见图13.3.4：施工准备测量放样材料准备基坑开挖基础施工涵节安装端翼墙施工防水层施工涵背回填出入口铺砌13.3.4 箱涵施工工艺流程图13.3.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵编制箱涵单项施工方案，对开挖超过2m的深基坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m的深基坑，应组织相关专家进行方案的评审后实施。
