三相三线制和四线制(精)

三相数字式电能表接线方法三相数字式电能表是一种用于测量三相交流电能消耗的仪表。

它通过接线方法与电源和负载连接，实现对电能的准确测量。

接下来将介绍三相数字式电能表的接线方法及其作用。

一、三相数字式电能表的接线方法1. 三相四线制接线方法三相四线制是最常用的接线方法，适用于三相四线制电力系统。

其中，三相线分别连接A相、B相和C相，中性线连接到中性点，地线连接到接地电极。

这种接线方法可以实现对三相电能的准确测量，并且能够检测电力系统的电流、电压、功率因数等参数。

2. 三相三线制接线方法三相三线制接线方法适用于没有中性点的三相电力系统，如高压输电线路。

其中，三相线分别连接A相、B相和C相，地线连接到接地电极。

这种接线方法可以实现对三相电能的准确测量，但无法测量电流、电压、功率因数等参数。

3. 三相二线制接线方法三相二线制接线方法适用于特殊场合，如电力系统的临时供电。

其中，三相线分别连接A相、B相和C相，没有中性线和地线。

这种接线方法只能实现对三相电能的测量，无法检测电流、电压、功率因数等参数。

二、三相数字式电能表的作用1. 测量电能消耗三相数字式电能表可以准确测量三相电能的消耗，包括有功电能和无功电能。

通过连接到电力系统的电源和负载，电能表可以实时记录电能的使用情况，为电力管理提供准确的数据。

2. 监测电力系统参数三相数字式电能表可以监测电力系统的电流、电压、功率因数等参数。

通过对这些参数的测量和分析，可以及时发现电力系统中的问题，如电流过载、电压不平衡等，从而采取相应的措施进行调整和维护。

3. 保护电力设备三相数字式电能表可以监测电力设备的运行状态，如电流、电压波形的畸变情况。

通过对这些参数的监测，可以及时发现电力设备的故障和损坏，从而采取相应的措施进行维修和保护。

4. 提高电能利用效率通过对电能的准确测量和分析，可以了解电能的使用情况，从而制定合理的用电计划，提高电能的利用效率。

同时，电能表可以监测电力系统的功率因数，指导用户进行功率因数校正，减少无功功率的消耗，提高电力系统的能效。

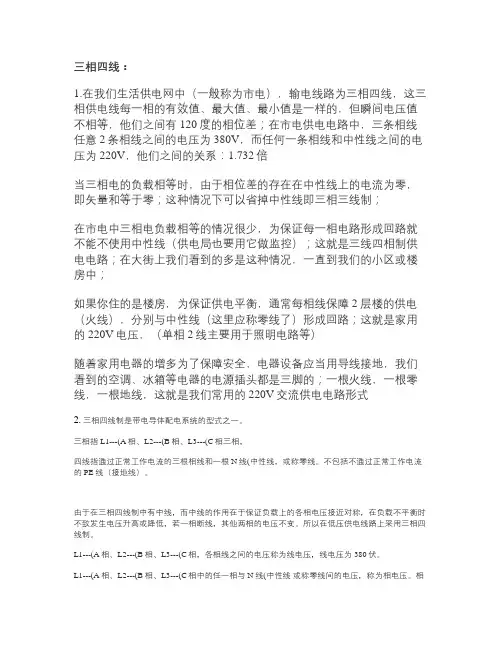

三相四线：1.在我们生活供电网中（一般称为市电），输电线路为三相四线，这三相供电线每一相的有效值、最大值、最小值是一样的，但瞬间电压值不相等，他们之间有120度的相位差；在市电供电电路中，三条相线任意2条相线之间的电压为380V，而任何一条相线和中性线之间的电压为220V，他们之间的关系：1.732倍当三相电的负载相等时，由于相位差的存在在中性线上的电流为零，即矢量和等于零；这种情况下可以省掉中性线即三相三线制；在市电中三相电负载相等的情况很少，为保证每一相电路形成回路就不能不使用中性线（供电局也要用它做监控）；这就是三线四相制供电电路；在大街上我们看到的多是这种情况，一直到我们的小区或楼房中；如果你住的是楼房，为保证供电平衡，通常每相线保障2层楼的供电（火线），分别与中性线（这里应称零线了）形成回路；这就是家用的220V电压，（单相2线主要用于照明电路等）随着家用电器的增多为了保障安全，电器设备应当用导线接地，我们看到的空调、冰箱等电器的电源插头都是三脚的；一根火线，一根零线，一根地线，这就是我们常用的220V交流供电电路形式2.三相四线制是带电导体配电系统的型式之一。

三相指L1---(A相、L2---(B相、L3---(C相三相，四线指通过正常工作电流的三根相线和一根N线(中性线，或称零线。

不包括不通过正常工作电流的PE线（接地线）。

由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。

所以在低压供电线路上采用三相四线制。

L1---(A相、L2---(B相、L3---(C相，各相线之间的电压称为线电压，线电压为380伏。

L1---(A相、L2---(B相、L3---(C相中的任一相与N线(中性线或称零线间的电压，称为相电压。

相电压为220伏。

居民用电（家庭用电）称为单相供电。

即以上所说的（A、B、C相）线其中的任一相和N线(中性线或称零线的供电。

TN-S 系统定义:三级配电系统总配电箱为一级,分配电箱为二级,末级配电箱为三级定义:三相电的概念我们知道线圈在磁场中旋转时,导线切割磁场线会产生感应电动势,它的变化规律可用正弦曲线表示。

如果我们取三个线圈,将它们在空间位置上相差点 120度角,三个线圈仍旧在磁场中以相同速度旋转,一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点 120度角,故产生的电流亦是三相正弦变化,称为三相正弦交流电。

工业用电采用三相电,如三相交流电动机等。

相与相之间的电压是线电压,电压为 380V 。

相与中心线之间称为相电压,电压是 220V 。

什么是电源中性点?中性点是指变压器低压侧的三相线圈构成星形联结,联结点称中性点,又因其点为零电位,也称零线端,一般的零线就从此点引出的。

中性点接地后,所有该电网覆盖面的设备接地保护线可就近入地设置为地线,一旦出现漏电可通过大地传导回路到变压器中性点,以策安全。

定义:三相五线制在三相四线制供电系统中 , 把零线的两个作用分开 , 即一根线做工作零线 (N,另外用一根线专做保护零线 (PE,这样的供电结线方式称为三相五线制供电方式 . 三相五线制包括三根相线、一根工作零线、一根保护零线 . 三相五线制的接线方式如下图所示 .为什么不是“ 五相”“ 六相” ?你先要明白“ 相” 在电中的含义,相是指相位角,比如常说的三相电,是指相位角在空间互成 120°交流电。

如果使用移相技术,就比如简单的电容移相,我们一样可以得到四相、五相、 N 相都可以!但那在电力拖动中没有实际的应用意义, 只在电子技术中有时用到。

为什么在电力拖动中大都使用三相 (当然有时会用到单相 , 而不是四相、五相呢?因为发电机的三相绕组在空间 120°分布时,交变磁力线均可最大限度的切割它们,成而最以限度的发出电能。

而三相用电器呢,除了相反的原理外,三相互成 120°的回路又能最大限度的使用电能!三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利。

三相三线制三相三线制(thrｅe－ｐhａse ｔｈree—ｗirｅsysｔeｍ)不引出中性线得星型接法与三角形接法、电力系统高压架空线路一般采用三相三线制,三条线路分别代表ａ,b,ｃ三相,我们在野外瞧到得输电线路,一回即有三根线(即三相),三根线可能水平排列,也可能就是三角形排列得;对每一相可能就是单独得一根线(一般为钢芯铝绞线),也有可能就是分裂线(电压等级很高得架空线路中,为了减小电晕损耗与线路电抗,采用分裂导线,多根线组成一相线,一般２—4分裂,在特高压交直流工程中可能用到６-８分裂),没有中性线,故称三相三线制。

三相交流发电机得三个定子绕组得末端联结在一起,从三个绕组得始端引出三根火线向外供电、没有中线得三相制叫三相三线制。

电晕:曲率半径小得导体电极对空气放电,便产生了电晕。

(电晕产生热效应与臭氧、氮得氧化物,使线圈内局部温度升高,导致胶粘剂变质、碳化,股线绝缘与云母变白,进而使股线松散、短路,绝缘老化、)三相四线制在低压配电网中,输电线路一般采用三相四线制,其中三相四线制三条线路分别代表A,B,C三相,另一条就是中性线N(如果该回路电源侧得中性点接地,则中性线也称为零线,如果不接地,则从严格意义上来说,中性线不能称为零线)。

在进入用户得单相输电线路中,有两条线,一条我们称为火线,另一条我们称为零线,零线正常情况下要通过电流以构成单相线路中电流得回路、而三相系统中,三相平衡时,中性线(零线)就是无电流得,故称三相四线制;在380V低压配电网中为了从380V线间电压中获得２20V相间电压而设N线,有得场合也可以用来进行零序电流检测,以便进行三相供电平衡得监控。

重复接地不论N线还就是ＰE线,在用户侧都要采用重复接地,以提高可靠性。

但就是,重复接地只就是重复接地,它只能在接地点或靠近接地得位置接到一起,但绝不表明可以在任意位置特别就是户内可以接到一起。

这一点一定要切记,也要注意您得朋友就是否有所违反!！N与ＰE线应用中最好使用标准、规范得导线颜色:A相用黄色,B相用绿色,C相用红色,Ｎ线用蓝色或者黑色,PE线用黄绿双色。

三相三线制三相三线制（three-phase three-wire system）不引出的星型接法和。

电力系统高压一般采用三相三线制，三条线路分别代表a，b，c三相，我们在野外看到的，一回即有三根线（即三相），三根线可能水平排列，也可能是三角形排列的；对每一相可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采用分裂导线，多根线组成一相线，一般2-4分裂，在特高压交直流工程中可能用到6-8分裂），没有中性线，故称三相三线制。

三相交流发电机的三个定子绕组的末端联结在一起，从三个绕组的始端引出三根火线向外供电、没有中线的三相制叫三相三线制。

电晕：小的导体电极对空气，便产生了电晕。

（电晕产生热效应和臭氧、氮的氧化物，使线圈内局部温度升高，导致胶粘剂变质、碳化，股线绝缘和云母变白，进而使股线松散、短路，绝缘老化。

）三相四线制概述在低压中，输电线路一般采用三相四线制，其中三相四线制三条线路分别代表A,B,C三相，另一条是N（如果该回路电源侧的中性点接地，则中性线也称为零线，如果不接地，则从严格意义上来说，中性线不能称为零线）。

在进入用户的单相输电线路中，有两条线，一条我们称为，另一条我们称为，零线正常情况下要通过以构成单相线路中电流的回路。

而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N 线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

重复接地不论N线还是PE线，在用户侧都要采用，以提高可靠性。

但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。

这一点一定要切记，也要注意你的朋友是否有所违反！！N和PE线应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色，N线用蓝色或者黑色，PE线用黄绿双色。

三相三线制和三相四线制是什么意思？各有什么区别？
是用三相三线制还是用三相四线制的电表，由用户的进线和用电性质决定。

如果用户是纯三相制电器，如三相变压器，三相电动机等，可以使用三相三线制线路，三相三线制只有三根线，没有零线，就只能用三相三线制的表。

如果用户有单相负荷又有三相负荷，那就是三相四线制或三相五线制（多零线接地线）线路，就要使用三相四线制的电表。

三相三线制线路没有调整能力，要求三相负荷基本平衡。

三相三线制和三相四线制的区别是什么?应用场所有哪些不同
三相四线比三相三线多了一根电源中性线，三相三线只能提供380伏电压的电源，三相四线既可以提供380伏电压、又可以提供220伏电压的电源。

三相三线，明显省钱了，但负载不平衡时候无法通过零相回馈电流，容易烧东西了，而三相四线可以解决这个问题
三相三线制,三相四线制,三相五线制各有什么优点
三相三线制就是只用三根相线
三相四线制就是三根相线加一根零线
三相五线制就是三根相线加一根零线再加一根保护接地线
三相三线制和三相四线制电机（动力马达）有什么区别？
三相电机是平衡负载，相电流等于线电流，矢量和为零，所以不需要零线，角形接法的电机是没有零线可接的，星形接法可以在中性点接零线，但没有意义，接或不接都是一样的。

在低压供电系统中，三相四线制较三相三线制的适用范围是什么?有何优点?
三相三线制供电系统，只适用于三相对称负荷(如三相电力变压器，三相电机等)，若三相负
荷不对称，中性点就会出现电压。

采用三相四线制供电系统，可以获得线电压和相电压，对于使用者比较方便。

另外在三相负荷不对称时，因中性线阻抗很小，也能消除中性点的电压位移。

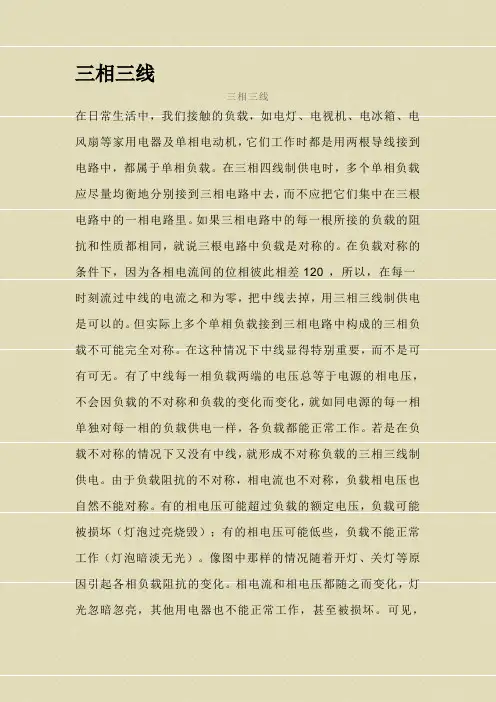

三相三线三相三线在日常生活中，我们接触的负载，如电灯、电视机、电冰箱、电风扇等家用电器及单相电动机，它们工作时都是用两根导线接到电路中，都属于单相负载。

在三相四线制供电时，多个单相负载应尽量均衡地分别接到三相电路中去，而不应把它们集中在三根电路中的一相电路里。

如果三相电路中的每一根所接的负载的阻抗和性质都相同，就说三根电路中负载是对称的。

在负载对称的条件下，因为各相电流间的位相彼此相差120°，所以，在每一时刻流过中线的电流之和为零，把中线去掉，用三相三线制供电是可以的。

但实际上多个单相负载接到三相电路中构成的三相负载不可能完全对称。

在这种情况下中线显得特别重要，而不是可有可无。

有了中线每一相负载两端的电压总等于电源的相电压，不会因负载的不对称和负载的变化而变化，就如同电源的每一相单独对每一相的负载供电一样，各负载都能正常工作。

若是在负载不对称的情况下又没有中线，就形成不对称负载的三相三线制供电。

由于负载阻抗的不对称，相电流也不对称，负载相电压也自然不能对称。

有的相电压可能超过负载的额定电压，负载可能被损坏（灯泡过亮烧毁）；有的相电压可能低些，负载不能正常工作（灯泡暗淡无光）。

像图中那样的情况随着开灯、关灯等原因引起各相负载阻抗的变化。

相电流和相电压都随之而变化，灯光忽暗忽亮，其他用电器也不能正常工作，甚至被损坏。

可见，在三相四线制供电的线路中，中线起到保证负载相电压时称不变的作用，对于不对称的三相负载，中线不能去掉，不能在中线上安装保险丝或开关，而且要用机械强度较好的钢线作中线。

电力系统高压架空线路一般采用三相三线制，三条线路分别代表a，b，c三相，我们在野外看到的输电线路，一回即有三根线（即三相），三根线可能水平排列，也可能是三角形排列的；对每一相可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采用分裂导线，多根线组成一相线，一般2—4分裂），没有中性线，故称三相三线制。

供电系统的区别TN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

一，工程供电的基本方式5/6/2010 10:22:32 AM根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

（1 ）TT 方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT 系统中负载的所有接地均称为保护接地，这种供电系统的特点如下。

1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，因此TT系统难以推广。

3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护点很分散的地方。

（2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

单相三线三相四线三相五线接线图默认分类 2009-06-09 08:45 阅读369 评论0字号：大中小单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线我国目前大多采用三相四线制低压供电系统，即380V/220V中性点直接接地低压供电系统，该供电系统具有三条相线（火线）A、B、C，一条零线。

这条零线之所以称之为零线，就是因为它是由变压器二次侧中性点引出的，而二次侧中性点又直接接地与大地零电位连接，因此称之为零线。

在三相四线制低压供电系统中它既是工作零线，又是保护零线，现在称为PEN线，其中PE是保护零线，N是工作零线，合起来就是PEN线，PEN线表示工作零线兼做保护零线，俗称“零地合一”。

编辑本段联接方法三相交流电机的电枢有三组线圈，其联接有星形接法及三角形接法两种，一般采用星形接法。

星形联接方法三相交流发电机向外供电时，把三组线圈的末端X、Y、Z联在一起，从联接点引出一条线，这条线叫零线，也叫中性线。

再从线圈绕组另一端A、B、C各引出一条线，这三条线叫相线或火线，这种联接方法叫星形联接法。

发电机的这种向外输电方法构成三相四线制。

若不引出中线，用三条线向外供电则称三相三线制。

因为三相四线制供电能同时供出220V、380v两种不同的电压，因而得到广泛应用。

星形接法用Y表示，也叫Y接法。

采用星形接法时。

线电压与相电压的关系如何?星形接法时，线电压与相电压之间的关系是：U线≈1.732U相三相交流电如何产生旋转磁场?在三相异步电动机[1]的每相定子绕组中，流过正弦交流电流时，每相定子绕组都产生脉动磁场。

由于三相绕组在铁心中摆放的空间位置互差120°电角度空间相位，绕组中分别流过三相交流电流，而各相电流在时间上又互差120°，使它们同时产生的三个脉动磁场在空间所合成的总磁场，成为一个旋转磁场。

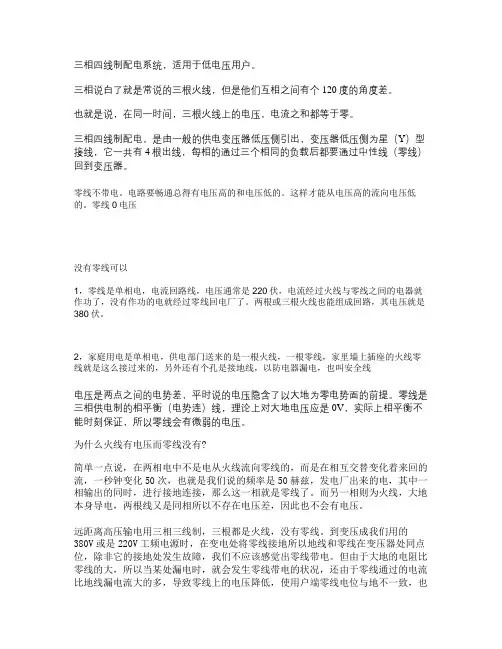

三相四线制配电系统，适用于低电压用户。

三相说白了就是常说的三根火线，但是他们互相之间有个120度的角度差。

也就是说，在同一时间，三根火线上的电压，电流之和都等于零。

三相四线制配电，是由一般的供电变压器低压侧引出，变压器低压侧为星（Y）型接线，它一共有4根出线，每相的通过三个相同的负载后都要通过中性线（零线）回到变压器。

零线不带电。

电路要畅通总得有电压高的和电压低的。

这样才能从电压高的流向电压低的。

零线0电压没有零线可以1，零线是单相电，电流回路线，电压通常是220伏，电流经过火线与零线之间的电器就作功了，没有作功的电就经过零线回电厂了。

两根或三根火线也能组成回路，其电压就是380伏。

2，家庭用电是单相电，供电部门送来的是一根火线，一根零线，家里墙上插座的火线零线就是这么接过来的，另外还有个孔是接地线，以防电器漏电，也叫安全线电压是两点之间的电势差，平时说的电压隐含了以大地为零电势面的前提。

零线是三相供电制的相平衡（电势连）线，理论上对大地电压应是 0V，实际上相平衡不能时刻保证，所以零线会有微弱的电压。

为什么火线有电压而零线没有?简单一点说，在两相电中不是电从火线流向零线的，而是在相互交替变化着来回的流，一秒钟变化50次，也就是我们说的频率是50赫兹，发电厂出来的电，其中一相输出的同时，进行接地连接，那么这一相就是零线了。

而另一相则为火线，大地本身导电，两根线又是同相所以不存在电压差，因此也不会有电压。

远距离高压输电用三相三线制，三根都是火线，没有零线。

到变压成我们用的380V或是220V工频电源时，在变电处将零线接地所以地线和零线在变压器处同点位，除非它的接地处发生故障，我们不应该感觉出零线带电。

但由于大地的电阻比零线的大，所以当某处漏电时，就会发生零线带电的状况，还由于零线通过的电流比地线漏电流大的多，导致零线上的电压降低，使用户端零线电位与地不一致，也会造成零线带电。

现在我国是三相四线制，火线就是其中一个相线。

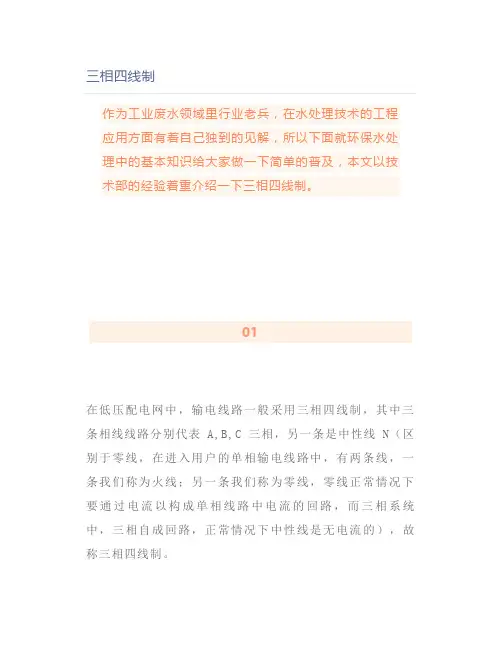

三相四线制作为工业废水领域里行业老兵，在水处理技术的工程应用方面有着自己独到的见解，所以下面就环保水处理中的基本知识给大家做一下简单的普及，本文以技术部的经验着重介绍一下三相四线制。

01在低压配电网中，输电线路一般采用三相四线制，其中三条相线线路分别代表A,B,C三相，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线；另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制。

在380V低压配电网中为了从380V相间电压中获得220V 线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

02接线要求不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。

但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。

这一点一定要切记。

导线颜色应用中最好使用标准、规范的导线颜色：A线用黄色，B线用蓝色，C线用红色，N线用褐色/蓝色，PE线用黄绿色交叉线。

03A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。

PE线在供电变压器侧和N线接到一起，但进入用户侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。

但是，由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。

三相三线制智能作为工业用电，这种线制没法将单根相线拿出来使用，因为单根相线就没法形成回路，所以220V电压就没有办法实现了，要使用220V的单相电压就必须加中性线（零线），构成回路。

三相对称电动势的产生及三相四线制知识一）三相交流电简介1、三相对称电动势的产生三相电动势是由三相交流发电机产生的，它主要由转子和定子构成。

定子中嵌有三个线圈，彼此相隔1200的电角度，每个线圈的匝数、几何尺寸相同。

当转子磁场旋转时，产生了最大值相等、频率相同、初相互差l20O的三个电动势，通常把它们称为对称三相电动势。

2、三相四线制式仔细观察，可以发现马路旁电线杆上的电线共有4根，而进入居民家庭的进户线只有两根。

这是因为电线杆上架设的是三相交流电的输电线，进入居民家庭的是单相交流电的输电线。

自从19世纪末世界上首次出现三相制以来，它几乎占据了电力系统的全部领域。

目前世界上电力系统所采用的供电方式，绝大多数是属于三相制电路。

三相交流电比单相交流电有很多优越性，在用电方面，三相电动机比单相电动机结构简单，价格便宜，性能好；在送电方面，采用三相制，在相同条件下比单相输电节略输电线用铜量。

实际上单相电源就是取三相电源的一相，因此，三相交流电得到了广泛的应用。

使一个线圈在磁场里转动，电路里只产生一个交变电动势，这时发出的交流电叫做单相交流电。

如果在磁场里有三个互成角度的线圈同时转动，电路里就发生三个交变电动势，这时发出的交流电叫做三相交流电。

交流电机中，在铁芯上固定着三个相同的线圈AX、BY、CZ，始端是A、B、C，末端是X、Y、Z。

三个线圈的平面互成120度角。

匀速地转动铁芯，三个线圈就在磁场里匀速转动。

三个线圈是相同的，它们发出的三个电动势，最在值和频率都相同。

这三个电动势的最在值和频率虽然相同，但是它们的相位并不相同。

由于三个线圈平面互成120度角，所以三个电动势的相位互差120度。

图1（1）三相四线制供电工业上用的三相交流电，有的直接来自三相交流发电机，但大多数还是来自三相变压器，对于负载来说，它们都是三相交流电源，在低电压供电时，多采用三相四线制。

在三相四线制供电时，三相交流电源的三个线圈采用星形（Y形）接法，即把三个线圈的末端U2、V2、W2连接在一起，成为三个线圈的公用点，通常称它为中点或零点，并用字母N表示。

三相四线制标准
三相四线制（Three-phase four wire system）是一种在低压配电网中常用的线路方式，其中三条线路分别代表A、B、C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线）。

在进入用户的单相输电线路中，有两条线，一条称为相线L，另一条称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。

而三相系统中，三相平衡时，中性线（零线）是无电流的。

三相四线制的导线颜色标准为：A相黄色，B相绿色，C相红色，N线淡紫色，PE线黄绿色。

此外，三相四线制还包括星形接法及三角形接法两种联接方式，一般采用星形联接方法。

三相四线在低压配电网中，输电线路一般采用三相四线，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

三相交流电机的电枢有三组线圈，其联接有星形接法及三角形接法两种，一般采用星形接法。

星形联接方法三相交流发电机向外供电时，把三组线圈的末端X、Y、Z联在一起，从联接点引出一条线，这条线叫零线，也叫中性线。

再从线圈绕组另一端A、B、C各引出一条线，这三条线叫相线或火线，这种联接方法叫星形联接法。

发电机的这种向外输电方法构成三相四线制。

若不引出中线，用三条线向外供电则称三相三线制。

因为三相四线制供电能同时供出220V、380v两种不同的电压，因而得到广泛应用。

星形接法用Y表示，也叫Y接法。

采用星形接法时。

线电压与相电压的关系如何?星形接法时，线电压与相电压之间的关系是：U线=U相≈1.732U相三相交流电如何产生旋转磁场?在三相异步电动机的每相定子绕组中，流过正弦交流电流时，每相定子绕组都产生脉动磁场。

由于三相绕组在铁心中摆放的空间位置互差120°电角度空间相位，绕组中分别流过三相交流电流，而各相电流在时间上又互差120°，使它们同时产生的三个脉动磁场在空间所合成的总磁场，成为一个旋转磁场。

三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。

PE线在供电变压器侧和N线接到一起，但进入用户侧后约不能当作零线使用，否则，发生混乱后就与三相四线制无异了。

但是，由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。

什么是三相四线制供电?三相四线制供电原理三相四线制，是指在低压配电网中，输送的电源相位为3相，共使用
4根线来传输，其中三条线路分别代表A,B,C三相，另一条是中性线N。

在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。

而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

在三相四线制供电时，多个单相负载应尽量均衡地分别接到三相电路中去，而不应把它们集中在三根电路中的一相电路里。

如果三相电路中的每一根所接的负载的阻抗和性质都相同，就说三根电路中负载是对称的。

在负载对称的条件下，因为各相电流间的位相彼此相差120°，所以，在每一时刻流过中线的电流之和为零，把中线去掉，用三相三线制供电是可以的。

1。

三相三线、三相四线电能表接线方式下的计量分析及措施摘要：分析了三相三线电能表的有功功率、三相四线电能表的有功功率及三相三线与三相四线电能表两者之间的计量误差，为各种回路正确采用计量电能表提供了依据；并针对减少计量误差提出几点措施。

关键词：中性点；三相三线；三相四线；有功功率；计量误差前言：电能表作为衡量电能的计量仪器，其技术性要求很高，既要求精确、更要求稳定，并保证长期可靠运行，并且随着我国电力市场的逐步建立和完善，电力系统越来越复杂，作为电力系统重要组成部分的电能表受到了越来越多的关注。

在工业用户的电力系统中，电能表从性能上要满足恶劣的工作环境，电压高、电流大、负荷重等条件。

然而，电能计量综合误差过大是电能计量存在的一个关键问题，它直接影响着公司的经济利益。

因此，努力提高电能计量的综合准确水平，是一项刻不容缓的重要任务。

本文通过对三相三线和三相四线电能表接线的分析，并提出几点措施希望对减小计量电能误差有所帮助。

一、三相三线、三相四线电能表适用范围一般来讲，电能表的接线方式应与电力系统的中性点接地方式相适应。

电力系统的中性点究竟采用何种接地方式，要根据整个电力系统的技术参数确定。

一般将中性点接地方式分为中性点绝缘系统和非中性点绝缘系统两种方式。

通常情况下，110 kV及以上的电力系统均为非中性点绝缘系统，电能表应采用三相四线接线方式。

3kV至66kV系统多为中性点绝缘系统，电能表应采用三相三线接线方式。

那么，在非中性点绝缘系统中采用三相三线电能表会有何影响，能否准确计量？在中性点绝缘系统中采用三相四线电能表会有何影响，是否能准确计量？首先应了解三相三线、三相四线电能表的计量原理。

二、三相三线电能表的有功功率三相三线制只有三根相线，电能表中有两个计量元件，在一定程度上节约了成本，一旦出现二相负载不平衡的情况，就会导致测量不准确。

大写字母A、B、C代表电压的一次侧，小写字母a、b、c代表电压的二次侧，两个电压互感器TV1、TV2的一次侧与二次侧构成V/V型接线，a、b相之间的相电压构成了第一元件的线电压Uab， c、b相之间的相电压构成了第二元件的线电压Ucb，TA1和TA2分别是第一元件和第二元件的电流互感器，Ia、Ic分别为第一元件和第二元件的相电流。

三相四线制介绍三相四线制是一种常见的电力供应系统，广泛应用于工业和商业领域。

它由三个相位线（A、B和C）和一个中性线（N）组成。

在三相四线制中，电力通过三相电流供应给负载设备，而中性线则提供电力的返回路径。

构成三相四线制由以下几个主要组成部分构成：1.三角形连接：三个相位线（A、B和C）形成一个封闭的三角形连接。

该连接形成了电力传输的基础。

2.中性线：中性线（N）是连接负载和电源之间的回路，同时也用于平衡三相电流负载。

3.电源：电源产生三相电流，供应给负载设备。

电源通常由电网或发电机提供。

4.负载设备：负载设备是通过三相四线制获得电力的设备。

它们可以是各种类型的设备，例如电动机、照明设备、加热设备等。

工作原理三相四线制通过三个相位线提供电力。

每个相位线的电压波形相位相差120度，因此在任何时刻，至少有一个相位线上的电压处于峰值状态。

通过相位线，电流流向负载设备，并返回中性线。

中性线上的电压接近零，因为负载设备中消耗的电流被平衡。

通过这种方式，三相电流在平衡负载的情况下提供更高的功率输出。

三相四线制的工作原理可以通过以下步骤进行说明：1.电源产生三相电流，并分别提供给相位线A、B和C。

2.电流通过相位线流向负载设备。

3.负载设备通过消耗三相电流，执行所需的任务。

4.电流从负载设备返回中性线，形成回路。

5.中性线上的电压保持接近零，保持系统的平衡。

6.通过这种方式，三相四线制提供稳定的电力供应给负载设备。

优点和应用三相四线制具有以下优点和广泛的应用领域：1.高功率输出：三相电流通过平衡负载设备的方式提供更高的功率输出。

2.平稳供电：通过三相电流的平衡性，系统可以提供更稳定的电力供应。

3.适用于大型负载设备：由于高功率输出，三相四线制常用于驱动大型负载设备，如电动机。

4.广泛应用：三相四线制被广泛应用于工业和商业领域，用于供电各种设备和系统，如工厂、办公楼、商场等。

5.减少电源能耗：通过平衡三相电流负载，三相四线制可以减少电源能耗，提高能源利用效率。
