两线制、三线制、四线制的原理及其区别所谓的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
ddz-ⅱ型电动单元组合仪表的出现,供电为220v.ac,输出信号为0--10ma.dc的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产ddz-ⅲ型电动单元组合仪表,并采用国际电工委员会(iec)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20ma.dc,联络信号采用1-5v.dc,即采用电流传输、电压接收的信号系统。
采用4-20ma.dc信号,现场仪表就可实现两线制。
但限于条件,当时两线制仅在压力、差压变送器上采用,温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1.v≤emin-imaxrlmax变送器的输出端电压v等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. i≤imin变送器的正常工作电流i必须小于或等于变送器的输出电流。
3. p<imin(emin-iminrlmax)变送器的最小消耗功率p不能超过上式,通常<90mw。
式中:emin=最低电源电压,对多数仪表而言emin=24(1-5%)=22.8v,5%为24v电源允许的负向变化量;imax=20ma;imin=4ma;rlmax=250ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
所谓两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线,这两根电线既是电源线又是信号线。
今天仪控君与大家讨论的两线制、三线制、四线制,就是指各种输出为模拟直流电流信号的变送器,其工作原理与结构上的区别,而并非只指变送器的接线形式。
首先,我们先瞧一下它们的定义两线制:两根线及传输电源又传输信号,也就就是传感器输出的负载与电源就是串联在一起的,电源就是从外部引入的,与负载串联在一起来驱动负载。
三线制:三线制传感器就就是电源正端与信号输出的正端分离,但它们共用一个COM端。
四线制:电源两根线,信号两根线。
电源与信号就是分开工作的。
几线制的称谓,就是在两线制变送器诞生后才有的。
这就是电子放大器在仪表中广泛应用的结果,放大的本质就就是一种能量转换过程,这就离不开供电。
因此最先出现的就是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
但目前,很多变送器采用二线制。
下面,我们就来具体瞧瞧不同线制变送器的差异有哪些?不同线制变送器的差异一、两线制要实现两线制变送器,必须要同时满足以下条件:1、V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻与传输导线电阻上的压降。
2、I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3、P<Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常<90mW。
式中:Emin=最低电源电压,对多数仪表而言Emin=24(1-5%)=22、8V,5%为24V电源允许的负向变化量;Imax=20mA;Imin=4mA;RLmax=250Ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
所谓两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线,这两根电线既就是电源线又就是信号线。
两线制变送器由于信号起点电流为4mA DC,为变送器提供了静态工作电流,同时仪表电气零点为4mA DC,不与机械零点重合,这种“活零点”有利于识别断电与断线等故障。
1.仪表的二线制与四线制二线制仪表即电源与信号共用两根线一般四线制仪表电源与信号线分开信号为4~20mA或0~10mA,电源220AC(为多).2.在热电阻中有两线制、三线制、四线制两线制没有线路电阻补偿,配线简单,但要带进引线电阻的附加误差。
因此不适用制造A 级精度的热电阻,且在使用时引线及导线都不宜过长。
三线制有线路电阻补偿,可以消除引线电阻的影响,测量精度高于2线制。
作为过程检测元件,其应用最广。
四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至PLC。
这种引线方式可完全消除引线的电阻影响,但成本较高,主要用于高精度的温度检测。
3.西门子的二线制和四线制二线制是PLC模块提供电源和采集电流信号四线制仅仅采集电流信号传感器的结构:两线制:传感器电阻变化值与连接导线电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长。
三线制:要求引出的三根导线截面积和长度均相同,测量铂电阻的电路一般是不平衡电桥,铂电阻作为电桥的一个桥臂电阻,将导线一根接到电桥的电源端,其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上,当桥路平衡时,导线电阻的变化对测量结果没有任何影响,这样就消除了导线线路电阻带来的测量误差,但是必须为全等臂电桥,否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差,工业上一般都采用三线制接法。
四线制:当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值在桥式电路中,为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流,组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍,其值达到10-50K(和桥路供电电压有关),下电阻一般和热电阻某温度下阻值相同。
两线制、三线制、四线制的原理及其区别两线制、三线制、四线制的原理及其区别所谓的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
ddz- ii型电动单元组合仪表的出现,供电为220V.AC,输出信号为0TOMa.DC的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产ddz- iii型电动单元组合仪表,并采用国际电工委员会(iec)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20ma.dc,联络信号采用1-5v.dc,即采用电流传输、电压接收的信号系统。
采用4-20ma.dc信号,现场仪表就可实现两线制。
但限于条件,当时两线制仅在压力、差压变送器上采用,温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1. V<Emin-lmaxRLmax变送器的输出端电压v等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I <Imin变送器的正常工作电流i必须小于或等于变送器的输出电流。
3. P v Imi n(Emi n-lmi nRLmax)变送器的最小消耗功率P不能超过上式,通常v 90mW。
式中:Emin=最低电源电压,对多数仪表而言Emin=24(1-5%)=22.8V,5% 为24V 电源允许的负向变化量;lmax=20mA ;Imin=4mA ;RLmax=250 Q+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
两线制三线制四线制的原理及其区别1.两线制(又称为单线制或半双工制):两线制中,只有两根导线进行数据传输,通常是一根用于传输数据,另一根用于接收数据。
发送和接收数据必须交替进行,无法同时进行。
两线制通常使用的是RS-232C标准。
两线制的传输原理:数据通过不同的电压表示不同的二进制数,例如正电压表示“1”,负电压表示“0”。
发送端将二进制码转换为相应的电压信号,经过传输线传输到接收端,接收端将电压信号转换为二进制码。
两线制的局限性:由于只有两根导线,发送和接收数据需要交替进行,并且不能同时进行,因此传输速度较慢。
另外,两线制对于传输距离较长的情况下易受到环境电磁干扰的影响。
2.三线制:三线制是通过增加一根导线来实现双向通信的,发送端和接收端分别连接了一根数据线和一根共享的地线。
三线制通常使用的是RS-485标准。
三线制的传输原理:与两线制类似,数据通过不同的电压表示不同的二进制数。
发送端将二进制码转换为不同电压信号,这些信号通过数据线传输到接收端,接收端将信号转换为二进制码。
共享的地线用于提供信号的参考电平。
三线制的优势:相较于两线制,三线制可以实现双向通信,发送和接收数据可以同时进行,传输速度更快。
此外,三线制还具有抗干扰能力强的优势,适用于传输距离较长且环境电磁干扰较大的场景。
3.四线制:四线制是通过增加一根导线来实现全双工通信的,发送端和接收端分别连接了一根数据线和一根时钟线,另外还有两根引脚用于传输地线和电源线。
四线制通常使用的是USB(通用串行总线)标准。
四线制的传输原理:发送端将数据和时钟信号发送到接收端,接收端根据时钟信号来解析数据。
引脚用于提供地线和电源线,电源线用于为接收端供电。
四线制的优势:相较于三线制,四线制可以实现全双工通信,即发送和接收数据可以同时进行。
此外,四线制还具有传输速度更快、可扩展性强的优势,适用于高速数据传输和连接多个设备的场景。
总结:两线制、三线制和四线制都是串行通信接口标准,它们之间的区别主要在于导线的数量和通信方式。
【知识点】两线制三线制和四线制信号
1. 理解两线制三线制和四线制信号的概念
工业现场对模拟量的测量方式主要会有两线制信号、三线制信号、和四线制三种接线方式,我们这里所说的三种信号针对的主要对象并不是PLC,而是现场仪表,下面我们来具体说明他们之间的区别。
(1). 两线制信号:
两线制信号指的是现场仪表总共接入两根线,这两根线负责为仪表供电同时,仪表在这两根线上产生0~10V、4~20mA的信号由PLC 接收测量。
(2). 四线制信号:
四线制信号指的是现场仪表需要接入四根线,仪表接收其中两根电源线的供电,并在另外两根信号线上产生0~10V、4~20mA的信号,由PLC负责接收测量
(3). 三线制信号:
三线制信号指的是现场仪表需要接入三根线,一根为电源正、一根为信号正、一根为电源负和信号负的公用线。
2. 注意事项
上面我们说的已经很清楚了无论是两线制、三线制、还是四线制,都是针对现场仪表来说的,所以无论何种线制在PLC上接线时都只接信号正线和信号负线,不要误以为三线制要在PLC上接三根线,四线制要在PLC上接4根线,要清楚现场仪表如果需要供电那么一定是由PLC以外的其他电源进行供电的,所以无论何种线制链接PLC和仪表的一定只有两根线。
两线制、三线制、四线制的原理及其区别所谓的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
ddz-ⅱ型电动单元组合仪表的出现,供电为220v.ac,输出信号为0--10ma.dc的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产ddz-ⅲ型电动单元组合仪表,并采用国际电工委员会(iec)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20ma.dc,联络信号采用1-5v.dc,即采用电流传输、电压接收的信号系统。
采用4-20ma.dc信号,现场仪表就可实现两线制。
但限于条件,当时两线制仅在压力、差压变送器上采用,温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1.v≤emin-imaxrlmax变送器的输出端电压v等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. i≤imin变送器的正常工作电流i必须小于或等于变送器的输出电流。
3. p<imin(emin-iminrlmax)变送器的最小消耗功率p不能超过上式,通常<90mw。
式中:emin=最低电源电压,对多数仪表而言emin=24(1-5%)=22.8v,5%为24v电源允许的负向变化量;imax=20ma;imin=4ma;rlmax=250ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
所谓两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线,这两根电线既是电源线又是信号线。
浅谈仪表的两线制、三线制、四线制我们讨论的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了!几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
DDZ-Ⅱ型电动单元组合仪表的出现,供电为220V.AC,输出信号为0--10mA.DC的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产DDZ-Ⅲ型电动单元组合仪表,并采用国际电工委员会(IEC)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC,即采用电流传输、电压接收的信号系统。
采用4-20mA. DC信号,现场仪表就可实现两线制。
但限于条件,当时两线制仅在压力、差压变送器上采用,温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1.V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P<Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常<90mW。
式中:Emin=最低电源电压,对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量;Imax="20mA";Imin="4mA";RLmax="250"Ω+传输导线电阻。
电磁流量计两线制,三线制,四线制的区别电磁流量计的两线制、三线制、四线制,是指各种输出为模仿直流电流信号的变送器,其作业原理和布局上的差异,而并非只指变送器的接线方式。
先看一下它们的定义。
两线制:两根线及传输电源又称传输信号,也就是传感器输出的负载和电源是串联在一起的,电源是从外部引入的,和负载串联在一起来驱动负载。
三线制:三线制传感器就是电源正端和信号输出的正端分离,但它们共用一个COM端。
四线制:电源两根线,信号两根线。
电源和信号是分开工作的。
不同线制的差异一、两线制因为要完成两线制变送器有必要一起满意以下条件:1.V≤Emin-ImaxRLmax变送器的输出端电压V等于规则的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常作业电流I有必要小于或等于变送器的输出电流。
3. P<Imin(Emin-IminRLmax)变送器的最小耗费功率P不能超过上式,一般<90mW。
式中:Emin=最低电源电压,对大都外表而言Emin=24(1-5%)=22.8V,5%为24V电源答应的负向改变量;Imax=20mA;Imin=4mA;RLmax=250Ω+传输导线电阻。
若是变送器在规划上满意了上述的三个条件,就可完成两线制传输。
所谓两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室外表之间的信号联络及供电仅用两根电线,这两根电线既是电源线又是信号线。
两线制变送器因为信号起点电流为4mA.DC,为变送器供给了静态作业电流,一起外表电气零点为4mA.DC,不与机械零点重合,这种“活零点”有利于辨认断电和断线等毛病。
并且两线制还便于运用安全栅,利于安全防爆。
如图所示,两线制变送器供电为24V.DC,输出信号为4-20mA.DC,负载电阻为250Ω,24V电源的负线电位最低,它即是信号公共线,关于智能变送器还可在4-20mA.DC信号上加载HART协议的FSK键控信号。
二线制、三线制、四线制
俩线制,三线制,四线制都是工业现场数据采集设备(又可称为传感器)常用的信号传输手段。
我们使用单片机或处理器处理传感器的测量的信号时,就会根据‘线制“的不同设计相应的采集方案。
首先需要明确一点:不管是几线制,一个传感器正常工作需要俩个部分:“供电”和“信号”。
这俩大部分缺一不可。
这是所有传感器的“根”,把握住这个根以后,在区分一下它们的之间区别就很好联系了。
再来说”三线制“,三线制就是:三根线”,即用三根线进行数据采集的方式,这是最常见的大部分传感的器采用的方式,所用的三根线即:“电源正”,“电源负”,“信号线”。
只需要通过正负电源线给传感器供电,传感器采集到的值就会通过信号线源源不断的发送出来。
我们读取信号的值即可。
俩线制:顾名思义,即只有“俩根线”的意思,当然,即便是用了俩跟线,同三线制一样,能够获取到传感器的采集数据需要的俩大部分:”供电“和”信号“必不可少,只不过俩线制相比三线制而言,它的“电源和信号共用了一根线”。
常用的俩线制信号采集过程如下所示:
四线制:顾名思义,即有“四根线”的意思,当然,即便是用了俩跟线,与三线制不同的是“四线制”的信号线由一根变成了俩跟。
细心的同学可能注意到了,选用哪种“线制”的传输方式与传感器的输出信号类型是有很大关系的。
图1 上面写的内容是“电流输出接线图(俩线制)”,而图2 上面写的是“电压输出接线图(三线制)”,图3上面写的是“RS485(数字信号)输出接线图(四线制)”。
因此,线制与这个传感器的输出信号类型是有关系的。
“线制”是指仪表供电和标准信号传输采用的导线数。
几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器,即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
220VAC供电的仪表一定是四线制。
四线制信号的仪表是指:供电回路和信号回路各自独立,采用隔离电路分开,用于隔离的4~20mA标准信号。
所以信号一定是隔离的,通常不接地。
电源可以是24VDC,也可以是220VAC。
当用两线制提供的功率不足以给仪表供电时,采用三线制方式,信号为4~20mA标准信号。
三线制的三根线是:一根为电源线(通常为24VDC+),一根为信号线,一根为电源与信号的公共线,用于电压参考点和电流回路。
非4~20mA标准信号不称为两线制。
二线制是两根导线供电的同时传输4~20mA标准信号。
非此标准信号不称为两线制。
两线制最少供电能力为:4mA×24V-接收仪表功耗-线路损耗。
那么在实际现场操作中,四线制,三线制,二线制主要供电方式是?四线制供电大多为220V.AC,也有供电为24V.DC的。
四线制变送器如下图所示,其供电大多为220V.AC,也有供电为24V.DC的。
输出信号有4-20mA.DC,负载电阻为250Ω,或者0-10mA.DC,负载电阻为0-1.5KΩ;有的还有mA和mV 信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。
三线制供电大多为24V.DC。
三线制变送器如下图所示,所谓三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。
其供电大多为24V.DC,输出信号有4-20mA.DC,负载电阻为250Ω或者0-10mA.DC,负载电阻为0-1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。
二线制供电为24V.DC。
仪表二线制、三线制、四线制的区别【文章导读】两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
_ 1 _今天和大家讨论的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
_ 2 _首先,我们先看一下它们的定义两线制:两根线及传输电源又传输信号,也就是传感器输出的负载和电源是串联在一起的,电源是从外部引入的,和负载串联在一起来驱动负载。
三线制:三线制传感器就是电源正端和信号输出的正端分离,但它们共用一个COM端。
四线制:电源两根线,信号两根线。
电源和信号是分开工作的。
▲二线制、三线制、四线制工作原理几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
但目前,很多变送器采用二线制。
_ 3 _下面,我们就来具体看看不同线制变送器的差异有哪些?不同线制变送器的差异一、两线制要实现两线制变送器,必须要同时满足以下条件:1. V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P<Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常<90mW。
式中:Emin=最低电源电压,对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量;Imax=20mA;Imin=4mA;RLmax=250Ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
所谓两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线,这两根电线既是电源线又是信号线。
两线制三线制四线制的原理及其区别Modified by JEEP on December 26th, 2020.两线制、三线制、四线制的原理及其区别所谓的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
ddz-ⅱ型电动单元组合仪表的出现,供电为,输出信号为0—的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产ddz-ⅲ型电动单元组合仪表,并采用国际电工委员会(iec)的:过程控制系统用模拟信号标准。
即仪表传输信号采用,联络信号采用,即采用电流传输、电压接收的信号系统。
采用信号,现场仪表就可实现两线制。
但限于条件,当时两线制仅在压力、差压变送器上采用,温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1.V≤Emin-ImaxRLmax变送器的输出端电压v等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流i必须小于或等于变送器的输出电流。
3. P<Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常<90mW。
式中:Emin=最低电源电压,对多数仪表而言Emin=24(1-5%)=,5%为24V电源允许的负向变化量;Imax=20mA;Imin=4mA;RLmax=250Ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
所谓两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线,这两根电线既是电源线又是信号线。
两线制、三线制及四线制接法详解前面两期内容主要介绍了模拟量的输入及输出数据处理,对于变送器和执行器件如何与模拟量模块接线这一块内容没有深入讲解,故本期内容重点介绍它们之间的接法,还是以西门子模拟量模块EM235为例。
一、两线制、三线制及四线制差异要完成两线制变送器需要一起满意以下条件:1.规定的最低电源电压减去电流在负载电阻和传输导线电阻压降要等于变送器的输出电压。
2.变送器的正常作业电流有必要小于或等于变送器的输出电流。
3.变送器的最小耗费功率P一般<90mW。
如果变送器在设计时满足上述的条件,即可完成两线制传输。
a.两线制二线制信号是指仪表等设备本身只有两根外接线,设备的工作电源由信号线提供,即其中一根线接电源,另一根线是信号输出。
一些非电动单元组合的仪表,如机械量、电量、在线剖析等仪表,因为其电路功耗大、变换复杂,难于完全满足上文提到的三个条件,故无法用两线制实现,需要采用四线制变送器,外接电源的方式输出为电流信号。
b.四线制四线制信号是指仪表等设备本身外接供电电源(大多为交流220V,也有供电为直流24V的),同时有信号+、信号-两根信号线输出。
为了减小变送器的重量和体积,同时为了提高抗干扰能力、优化接线等因素,把变送器的交流220V供电改为直流供电24,因此供电就为负线共用,这样也就有了三线制的变送器的由来。
c.三线制变送器本身外接一根正电源线(V+)。
输出两根信号线(OUT和0V),其中一根信号线与电源线通常情况是共负端的。
几线制的选择往往是根据测量精度进行选择的,通常来说,接线越多,其测量精度越高,但对于用户来讲,变送器选型需根据本单位的实际情况考虑,如防爆需求、出资预算、信号制的一致和接纳设备的需求等疑问来挑选。
为了更好的理解上文所提到的各线制的原理图接线方法,下面引入西门子模拟量模块EM235来讲解。
二、EM235硬件接线从上图可得知:1.直接接线方式a.当输入的模拟量为电压信号;b.模拟量的输出(电压,电流)。
弱电基础知识之二线三线四线制接线比较1. 仪表的二线制与四线制二线制仪表即电源与信号共用两根线一般四线制仪表电源与信号线分开信号为4~20mA或0~10mA,电源220AC(为多).2.在热电阻中有两线制、三线制、四线制两线制没有线路电阻补偿,配线简单,但要带进引线电阻的附加误差。
因此不适用制造A 级精度的热电阻,且在使用时引线及导线都不宜过长。
三线制有线路电阻补偿,可以消除引线电阻的影响,测量精度高于2线制。
作为过程检测元件,其应用最广。
四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至PLC。
这种引线方式可完全消除引线的电阻影响,但成本较高,主要用于高精度的温度检测。
3.西门子的二线制和四线制二线制是PLC模块提供电源和采集电流信号四线制仅仅采集电流信号传感器的结构:两线制:传感器电阻变化值与连接导线电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长。
三线制:要求引出的三根导线截面积和长度均相同,测量铂电阻的电路一般是不平衡电桥,铂电阻作为电桥的一个桥臂电阻,将导线一根接到电桥的电源端,其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上,当桥路平衡时,导线电阻的变化对测量结果没有任何影响,这样就消除了导线线路电阻带来的测量误差,但是必须为全等臂电桥,否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差,工业上一般都采用三线制接法。
四线制:当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值在桥式电路中,为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流,组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍,其值达到10-50K(和桥路供电电压有关),下电阻一般和热电阻某温度下阻值相同。
两线制三线制四线制的原理及其区别两线制、三线制和四线制是指一种用于传输电力和信号的电缆配线系统。
这些系统在不同的应用中具有不同的原理和区别。
一、两线制原理及区别:两线制是最简单的传输系统,只包含两条导线。
它通常用于传输直流电力或低频信号。
两线制的原理是利用导线的电阻和电压降来进行信号传输。
具体而言,信号的传输通过在载波信号上调制数据信号,并将其从发送端传输到接收端。
两线制的主要特点如下:1.优点:结构简单、成本低、安装方便。
2.缺点:由于电阻和电压降,传输距离较短;容易受到电磁干扰,信号质量不稳定。
二、三线制原理及区别:三线制是指传输系统中包含三条导线。
它通常用于传输交流电力或高频信号。
三线制的原理是利用导线之间的相对电位差来进行信号传输。
具体而言,三线制采用“相”、“中”、“地”三条导线,其中“相”线传输电力或信号,另外两条线则用于平衡电压和提供接地。
三线制的主要特点如下:1.优点:能够传输较大功率的电力或信号;抗干扰能力较强。
2.缺点:需要额外的导线;相较于两线制增加了一定的复杂度和成本。
三、四线制原理及区别:四线制是指传输系统中包含四条导线。
它通常用于传输高功率或高频信号,并具有更高的抗干扰能力。
四线制的原理是利用两对相互独立的导线来进行信号传输。
具体而言,其中一对导线传输信号,另一对导线用于平衡电压,以减少电磁干扰。
四线制的主要特点如下:1.优点:能够传输更大功率的电力或信号;抗干扰能力最强。
2.缺点:需要额外的导线;相较于两线制和三线制增加了更高的复杂度和成本。
三种配线系统相互之间的主要区别在于传输的电力/信号类型和抗干扰能力不同。
两线制适用于低功率直流电力或低频信号传输,适用于简单的应用场景;三线制适用于较大功率交流电力或高频信号传输,具有较强的抗干扰能力;四线制适用于更高功率或高频信号传输,具有最高的抗干扰能力。
综上所述,两线制、三线制和四线制是用于传输电力和信号的不同配线系统。
根据不同的要求和应用领域,选择不同的配线系统可以满足不同的需求。
两线制、三线制、四线制其工作原理和结构上的区别畅谈两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等) 。
但目前,很多变送器采用二线制。
上图所示为两线制变送器接线示意图。
两线制变送器如上图所示,其供电为24VDC,输出信号为DC4-20mA,负载电阻为250Ω,24V电源的负线电位最低,它就是信号公共线。
四线制变送器相关问答一、电流输出型与电压输出型有哪些优劣比较?在单片机控制的许多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号,如电流变送器,压力变送器、温度变送器、流量变送器等。
早期的变送器大多为电压输出型,即将测量信号转换为0-5v电压输出,这是运放直接输出,信号功率<0.05w,通过模拟/数字转换电路转换数字信号供单片机读取、控制。
但在信号需要远距离传输或使用环境中电网干扰较大的场合,电压输出型传感器的使用受到了极大限制,暴露了抗干扰能力较差,线路损耗破坏了精度等等等缺点,而两线制电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用。
电压输出型变送器抗干扰能力极差,线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分,使单片机产生误判断,控制出现错误,严重时还会损坏设备,输出0-5v绝对不能远传,远传后线路压降大,精确度大打折扣。
现在很多的adc,plc,dcs的输入信号端口都作成两线制电流输出型变送器4-20ma的,证明了电压输出型变送器被淘汰的必然趋势。
二、什么是两线制电流变送器的6大全面保护功能:(1)、输入过载保护;(2)、输出过流限制保护;(3)、输出电流长时间短路保护;(4)、两线制端口瞬态感应雷与浪涌电流tvs抑制保护;(5)、工作电源过压极限保护≤35v;(6)、工作电源反接保护。
电气的线制你懂吗?详细讲解二、三、四线制的区别和应用!导语:“线制”是指仪表供电和标准信号传输采用的导线数。
几线制的称谓,是在二线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器,即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流等)。
220VAC供电的仪表一定是四线制四线制信号的仪表是指:供电回路和信号回路各自独立,采用隔离电路分开,用于隔离的4~20mA标准信号。
所以信号一定是隔离的,通常不接地。
电源可以是24VDC,也可以是220VAC。
当用二线制提供的功率不足以给仪表供电时,采用三线制方式,信号为4~20mA 标准信号。
三线制的三根线是:一根为电源线(通常为24VDC+),一根为信号线,一根为电源与信号的公共线,用于电压参考点和电流回路。
非4~20mA标准信号不称为两线制二线制是两根导线供电的同时传输4~20mA标准信号。
非此标准信号不称为二线制。
二线制最少供电能力为:4mA×24V-接收仪表功耗-线路损耗。
那么在实际现场操作中,四线制,三线制,二线制主要供电方式是?四线制供电大多为220V.AC,也有供电为24V.DC的四线制变送器如下图所示,其供电大多为220V.AC,也有供电为24V.DC的。
输出信号有4~20mA.DC,负载电阻为250Ω,或者0~10mA.DC,负载电阻为0~1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。
三线制供电大多为24V.DC三线制变送器如下图所示,所谓三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。
其供电大多为24V.DC,输出信号有4~20mA.DC,负载电阻为250Ω或者0~10mA.DC,负载电阻为0~1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。

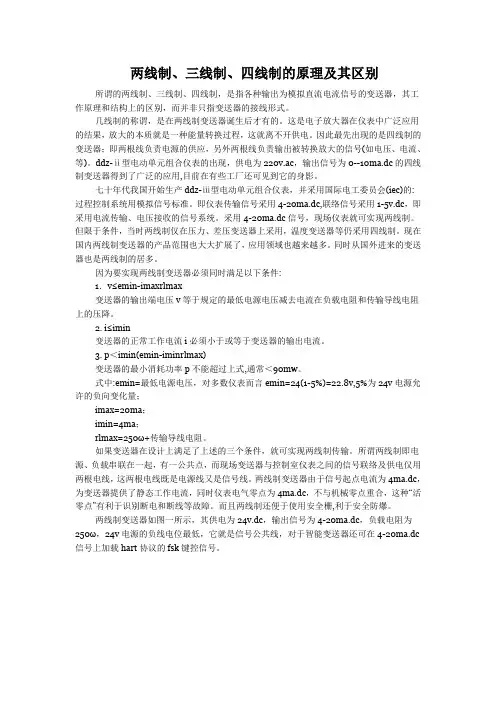

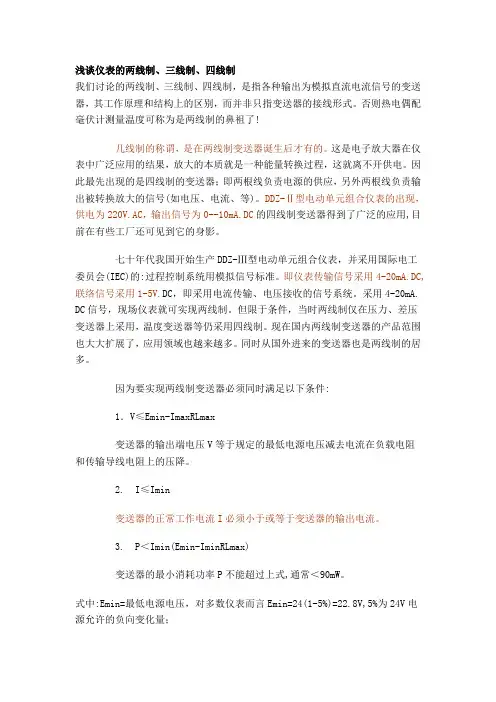

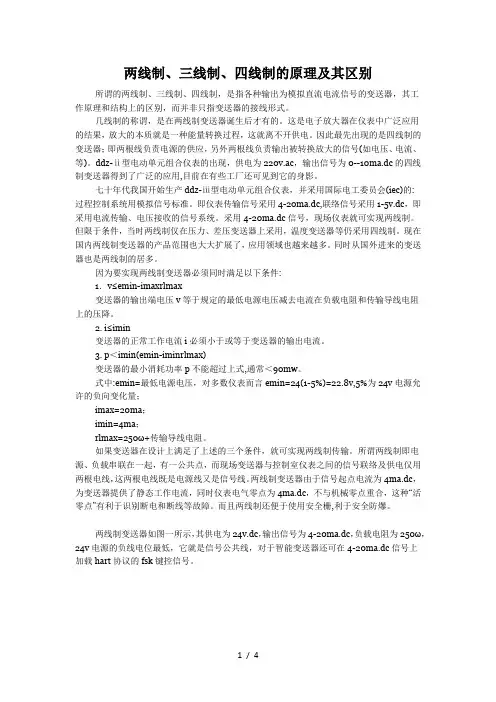

两线制、三线制、四线制的区别我们讨论的两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。
否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了!几线制的称谓,是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。
因此最先出现的是四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。
DDZ-Ⅱ型电动单元组合仪表的出现,供电为220V.AC,输出信号为0--10mA.DC的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产DDZ-Ⅲ型电动单元组合仪表,并采用国际电工委员会(IEC)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC,即采用电流传输、电压接收的信号系统。
采用4-20mA.DC信号,现场仪表就可实现两线制。
但限于条件,当时两线制仅在压力、差压变送器上采用,温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1.V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P<Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常<90mW。
式中:Emin=最低电源电压,对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量;Imax=20mA;Imin=4mA;RLmax=250Ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件,就可实现两线制传输。
二线制、三线制和四线制传感器(变送器)简介一、定义两线制传感器(变送器):传感器(变送器)仅用两根导线,这两根线既是电源线,又是信号线。
三线制传感器(变送器):传感器(变送器)仅用三根导线,一根正电源线,一根信号线,另一根信号线与负电源线(GND)共用。
四线制传感器(变送器):传感器(变送器)用四根导线,两根电源线,两根独立信号线。
二、三者的区别三者的工作原理不同。
两线制传感器(变送器)一般是电流型(4-20mA),信号是以电流的形式传输,抗干扰能力相比电压型输出型较高。
三线制传感器(变送器)和四线制传感器(变送器)既可以是电流型,也可以是电压型,但多为电压型。
四线制传感器(变送器),其供电大多为AC 220V,少数供电为DC 24V。
由于三者的工作原理不同,因此三者的接线方式各不一样。
图1 两线制传感器(变送器)的接线示意图图2 三线制传感器(变送器)的接线示意图图3 四线制传感器(变送器)的接线示意图三、总结1.电压型传感器(变送器)输出信号是电压信号,电压信号容易受电磁干扰。
特别是传输的距离较远时,信号失真度较大。
2.电流型传感器(变送器)输出信号是电流信号,而电流信号抗干扰能力较电压信号强。
3.两线制电流变送器具有低失调电压(<30μV)、低电压漂移(<0。
7μV/C°)、超低非线性度(<0.01%)的特点。
测量信号和电源在双绞线上同时传送,既省去了昂贵的传输电缆,而且信号是以电流的形式传输。
4.两线制4-20mA电流输出型传感器(变送器)的信号线断线时,用万用表的电压档测量电压为DC 24V.其负载为250Ω时:被测量为最小值时,电压为DC 23V;被测量为最大值时,电压为DC 19V.5.三线制4—20mA电流输出型传感器(变送器)的信号线断线时,用万用表的电压档测量电压为DC 24V.其负载为250Ω时:被测量为最小值时,电压为DC 1V;被测量为最大值时,电压为DC 5V。
弱电基础知识之二线三线四线制接线比较1. 仪表的二线制与四线制二线制仪表即电源与信号共用两根线一般四线制仪表电源与信号线分开信号为4~20mA或0~10mA,电源220AC(为多).2.在热电阻中有两线制、三线制、四线制两线制没有线路电阻补偿,配线简单,但要带进引线电阻的附加误差。
因此不适用制造A级精度的热电阻,且在使用时引线及导线都不宜过长。
三线制有线路电阻补偿,可以消除引线电阻的影响,测量精度高于2线制。
作为过程检测元件,其应用最广。
四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至PLC。
这种引线方式可完全消除引线的电阻影响,但成本较高,主要用于高精度的温度检测。
3.西门子的二线制和四线制二线制是PLC模块提供电源和采集电流信号四线制仅仅采集电流信号传感器的结构:两线制:传感器电阻变化值与连接导线电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长。
三线制:要求引出的三根导线截面积和长度均相同,测量铂电阻的电路一般是不平衡电桥,铂电阻作为电桥的一个桥臂电阻,将导线一根接到电桥的电源端,其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上,当桥路平衡时,导线电阻的变化对测量结果没有任何影响,这样就消除了导线线路电阻带来的测量误差,但是必须为全等臂电桥,否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差,工业上一般都采用三线制接法。
四线制:当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值在桥式电路中,为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流,组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍,其值达到10-50K(和桥路供电电压有关),下电阻一般和热电阻某温度下阻值相同。
测量时取两者的电位差。
虽然如此,热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性,通常需要做一定补偿。
如果直接测量阻值,应该采用恒流源给热电阻供电,热电阻阻值变化时支路电流保持恒定,热电阻压降为线性较好的温度函数。
放大前应该做滤波处理或者在放大电路中加积分元件。
Ø怎样判断pt100的好坏,用万用表能测量么?根据分度表参照当时温度看阻值是否相符Ø通常情况下是这样的,将一个基准电压加在pt100回路上,测量pt100上的电压信号(mv),阻值变化是电压信号自然也变化,再经过运放放大后进入A/D芯片进行A/D转换,经过程序再将电压信号换算成电阻值,采用查表方式(将电阻值和相对应的温度值做成表格放到芯片rom中)的到温度值。
Ø一般短距离选用二线制接法,中距离选用三线制接法,要求精度高、近距离选用四线制接法。
三线制比两线制的好处是可以补偿线路电阻的偏差,和抗干扰不是一个概念。
三种各自的优缺点有许多说法,不一而足二线制不能消除导线电阻的影响。
四线制可以消除导线电阻的影响。
四线制的PT100有两根线是用于测量的,另两根是用于补偿的,四线制的PT100有两根线(热电阻两端各一根)是提供电流的,另两根是采集电压的。
具体用哪种电路应该根据系统要求决定,如果精度要求一般,采用三线是经济、稳定、实用的选择Ø输入(3根线)、输出、电源三隔离为四线制,设备在控制室;输入(3根线)、输出、电源三不隔离为三线制,设备在控制室或传感器内;输入(3根线)、(输出、电源共用2根线)三不隔离为二线制,设备在传感器内、为一体化Ø由于微处理器的发展,可对Pt100的非线性进行校正,因此Pt100传感器大都采用四线制测量法(非桥路法),其测量原理Pt100传感器四线制测量电路Pt100两端电压U1=I S R t。
I S为恒流,R t为Pt100阻值。
引线L1、L2存在电阻会影响测量结果,为此,将L1、L2端口处信号输入高输入电阻抗(>1012Ω),差分放大,这样L1、L2中电流≈0,L1、L2电阻可忽略不计,所以有U i=U1。
这也消除了引线电阻。
Ø模拟热电偶测试最准的校法就是用电阻箱了,多路也只有一个一个慢慢来。
热电偶用毫伏计模拟输出校二次表,毫伏计同样可以测量热电偶。
这些都不难,难的是建立一个标准的恒定的温场。
Ø电压和温度的关系一般是非线性的,对于8位单片机还是查表法好引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4-20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
图1 采样电路图2 主机电路图3 D/A电路整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图4 V/I转换电路图5 485通讯电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。
主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
74LS138用来译码,分别选通各路的锁存器。
采用8MHz的晶振,速度完全可以满足系统的要求。
A/D转换的参考电压直接是VCC,这可节省硬件,简化电路,在对精度要求较高的情况下可以选择精密稳压器件,如TL431。
D/A转换电路为了节省成本,本系统没有采用专用D/A转换芯片,而是运用D/A转换的原理,利用权电阻网络进行D/A转换器,这样精度可以保证,而且速度比较快,CPU控制也是比较简单的。
电路如图3所示。
74lS373锁存器,锁存CPU每次更新的数据,OE引脚接138芯片的片选信号,LE 下降沿时数据锁存。
V/I转换电路V/I转换电路如图4所示,它将A/D转换后得到的电压信号,转换成4-20mA III型信号输出。
I=V/R3。
RS-485通讯电路通讯芯片选用MAX485芯片,将收允许和发允许接在一起(见图5),用一个口线进行控制,正常情况下,收允许,在需要发送的时候,设为发允许。
图6 软件流程软件设计软件设计是本系统的关键,也是与众不同的地方。
一般的铂电阻转III型信号的模块都是采用模拟电路,没有软件部分。
本系统采用数字化线性校正将大大提高模块的精度。
软件流程见图6。
软件分主程序,中断服务子程序,所有程序均由C语言编写。
程序在ICCAVR6.30调试。
结语基于单片机的PT100-III型信号转换模块具有精度高、可数字通讯、可升级等优点。
本模块已经用于多个火力发电厂烟气温度检测,其中采用III型信号和数字通讯的都有,均取得了良好的效果。
阻二线制/三线制/四线制接线方式对精度的影响: 2线,电流回路和电压测量回路合二为1,精度差。
(二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差)3线,电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线,电路回路和电压测量回路独立分开,精度高,但费线何谓两线制、三线制或四线制Pt100传感器?两线制:传感器电阻变化值与连接导线电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长。
三线制:要 求引出的三根导线截面积和长度均相同,测量铂电阻的电路一般是不平衡电桥,铂电阻作为电桥的一个桥臂电阻,将导线一根接到电桥的电源端,其余两根分别接到 铂电阻所在的桥臂及与其相邻的桥臂上,当桥路平衡时,导线电阻的变化对测量结果没有任何影响,这样就消除了导线线路电阻带来的测量误差,但是必须为全等臂 电桥,否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差,工业上一般都采用三线制接法。
四线制:当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值二线和三线是用电桥法测量,最后给出的是温度值与模拟量输出值的关系。
四线没有电桥,完全只是用恒流源发送,电压计测量,最后给出测量电阻值。
应该说,电流回路和电压测量回路是否分开接线的问题。
2线,电流回路和电压测量回路合二为1,精度差。
3线,电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线,电路回路和电压测量回路独立分开,精度高,但费线。
