铂电阻两线制、三线制、四线制接法

pt100 热电阻接线图pt100 热电阻二线制接法如下图。

变送器通过导线L1、L2 给热电阻施加激励电流I，测得电势V1、V2。

计算得Rt：由于连接导线的电阻RL1、RL2 无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。

如在100℃时Pt100 热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。

pt100 热电阻三线制接法PT100 铂电阻传感器有三条引线，可用A、B、C（或黑、红、黄）来代表三根线，三根线之间有如下规律：A 与B 或C 之间的阻值常温下在110 欧左右，B 与C 之间为0 欧，B 与C 在内部是直通的，原则上B 与C 没什幺区别。

仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子，B 和C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换，但都得接上，如果中间接有加长线，三条导线的规格和长度要相同。

热电阻的3 线和4 线接法：是采用2 线、3 线、4 线，主要由使用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC 为四线，每端出两颗线，两颗接PLC 输出恒流源，PLC 通过另两颗测量PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

pt100 三线制接线方式原因PT100 热电阻0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用热电阻三线式接法可消除引线线路电阻带来的测量误差，原理如下：PT100 热电阻引出的三根导线截面积和长度均相同（即r1=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂电阻（Rpt100）作为电桥的一个桥臂电阻，将导线一根（r1）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。

由于热电阻本身的阻值较小，随温度变化而引起的电阻变化值更小，例如，铂电阻在零度时的阻值R0=100Ω，铜电阻在零度时R0=100Ω。

因此，在传感器与测量仪器之间的引线过长会引起较大的测量误差。

在实际应用时，通常采用所谓的两线、三线或四线制的方式，如图所示。

（a ） 电路原理 （b ） 二线制（c ） 三线制 （d ） 四线制图 热电阻的接入方式在图（a ）所示的电路中，电桥输出电压V o为 )(222r t rt o R R R R R R I V -++⨯= 当R>>Rt 、Rr 时，)-(2r t o R R I V = 式中：Rt 为铂电阻， Rr 为可调电阻，R 为固定电阻，I 为恒流源输出电流值。

1. 二线制二线制的电路如图（b ）所示。

这是热电阻最简单的接入电路，也是最容易产生较大误差的电路。

图中的两个R 是固定电阻。

R r 是为保持电桥平衡的电位器。

二线制的接入电路由于没有考虑引线电阻和接触电阻，有可能产生较大的误差。

如果采用这种电路进行精密温度测量，整个电路必须在使用温度范围内校准。

2. 三线制三线制的电路如图（c ）所示。

这是热电阻最实用的接入电路，可得到较高的测量精度。

图中的两个R 是固定电阻。

R r 是为保持电桥平衡的电位器。

三线制的接入电路由于考虑了引线电阻和接触电阻带来的影响。

R l1、 R l2 和R l3分别是传感器和驱动电源的引线电阻，Vo一般说来，R l1和R l2基本上相等，而R l3不引入误差。

所以这种接线方式可取得较高的精度。

3.四线制四线制的电路如图（d）所示。

这是热电阻最高精度的接入电路。

图中R l1、R l2、R l3和R l4都是引线电阻和接触电阻。

R l1和R l2在恒流源回路，不会引入误差。

R l3和R l4则在高输入阻抗的仪器放大器的回路中，也不会带来误差。

上述三种热电阻传感器的引入电路的输出，都需要后接高输入阻抗、高共模抑制比的仪器放大器。

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

两者之间距离可能数十至数百米。

按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

pt100电阻测量方法
PT100电阻的测量方法有以下三种：
1. 两线式：直接测量两根引线之间的电阻，其阻值在110欧姆左右。

2. 三线式：其引线分别为1、2、3。

其中：1和2之间、1和3之间，其阻值约为110欧姆；2和3之间的电阻为0。

可以使用万用表测量阻值。

3. 四线式：其引线分别为1、2、3、4。

其中：1和2
之间、1和4之间、3和2之间、3和4之间，其阻值为110欧姆左右；1和3之间、2和4之间，其阻值为0。

同样可以使用万用表测量阻值。

完成测量后，通过电路计算或万用表测量可以得到铂电阻的阻值，当已知PT100阻值时，便可通过阻值大小进行温度的测量计算。

请注意，PT100铂电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值，难度高，使用成本高。

由于PT100其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差。

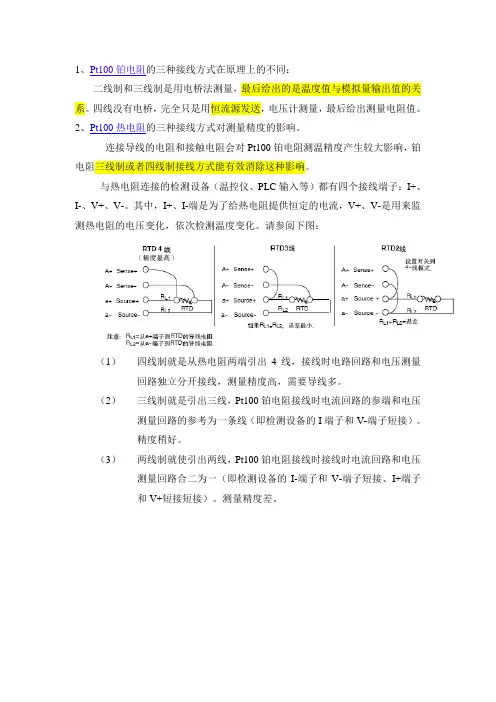

Pt100热电阻的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒
流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响
连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效
消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了
给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：
（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-
端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和
V-端子短接、I+端子和V+短接短接）。

测量精度差。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

Pt100热电阻的三种接线方式在原理上的不同
1、Pt100热电阻的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

温控仪表
2、Pt100热电阻的三种接线方式对测量精度的影响
连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：
（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

(2)三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。

精度稍好。

(3)两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。

测量精度差。

模块中A、B两个端子是用来接收电压信号的，一般是毫伏级电压信号。

C端是一个电流输出端子，工作时由采集模块输出一个恒定的电流信号。

这样在热电阻C、B端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样，A、B端的电压信号就随着温度的变化而线性变化。

达到测温的目的。

其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就OK了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。

两线制在测量精度不是很高的情况下使用三线制应用较广泛四线制用于精度高的场合。

热电阻温度测量原理及常用接线方式热电阻（如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

2线、3线、4线热电阻测温原理有何区别作者：不详 来源：网上收集 更新日期：2009-6-10阅读次数：306 与热电阻连接的检测设备（温控表、线端子。

1+、I-、V+、V- o 其中，I+、I-端是为了给热电阻提供恒定的电流， V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

4线就是从热电阻两端引出 4线，和4个端子连接＜3线就是引出3线，这需要检测设备方的 I-W-短 接。

2线就使引出2线，这需要检测设备方的I-\V-I+/V+短接。

区别PLC 输入等）都有四个接IfeitM i口 、 R. . r■w 测温原理都一样， 只是接线4" i An* OKt %声・*曲i 竄牛5■・ .EM- 0 ™测温原理都一样，只是接线区别。

应该说，电流回路和电压测量回路是否分开接线的问题。

2线，电流回路和电压测量回路合二为1，精度差。

3线，电流回路的参考位和电压测量回路的参考位为一条线。

精度稍好。

4线，电路回路和电压测量回路独立分开，精度高，但费线。

热电阻目录［隐藏］热电阻的信号连接方式热电阻的结构热电阻测温系统的组成热电偶和热电阻的区别热电阻简介热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高，性能稳定。

其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

金属热电阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。

金属热电阻常用的感温材料种类较多，最常用的是铂丝。

工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁一镍、钨、银等。

薄膜热电阻是利用电子阴极溅射的方法制造，可实现工业化大批量生产。

其中骨架用陶瓷，弓I线采用铂钯合金。

热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻种类1）普通型热电阻从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
