中考数学 投影与视图(含中考真题解析)

第二十四讲视图与投影命题点1 三视图的判断类型一常见几何体视图的判断1．（2021•苏州）如图，圆锥的主视图是（）A．B．C．D．【答案】A【解答】解：圆锥的主视图是一个等腰三角形，故选：A．2．（2021•温州）直六棱柱如图所示，它的俯视图是（）A．B．C．D．【答案】C【解答】解：从上面看这个几何体，看到的图形是一个正六边形，因此选项C中的图形符合题意，故选：C．3．（2021•湘潭）下列几何体中，三视图不含圆的是（）A．B．C．D．【答案】C【解答】解：A、圆柱的俯视图是圆，故不符合题意；B、球的三视图都是圆，故不符合题意；C、正方体的三视图都是正方形，故符合题意；D、圆锥的俯视图是圆，故不符合答题，故选：C．类型二组合体不规则几何体视图的判断4．（2021•江西）如图，几何体的主视图是（）A．B．C．D．【答案】C【解答】解：从正面看该组合体，长方体的主视图为长方形，圆柱体的主视图是长方形，因此选项C中的图形符合题意，故选：C．5．（2021•泰州）如图所示几何体的左视图是（）A．B．C．D．【答案】C【解答】解：从左边看，是一列两个矩形．故选：C．6．（2021•聊城）如图所示的几何体，其上半部有一个圆孔，则该几何体的俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看该几何体，能看见的轮廓线用实线表示，看不见的轮廓线用虚线表示，因此所看到的图形与选项A中的图形相同，故选：A．7．（2021•本溪）如图，该几何体的左视图是（）A．B．C．D．【答案】D【解答】解：从左面看该几何体所得到的图形是一个长方形，被挡住的棱用虚线表示，图形如下：故选：D．8．（2021•福建）如图所示的六角螺栓，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上边看，是一个正六边形，六边形内部是一个圆，故选：A．9．（2021•吉林）如图，粮仓可以近似地看作由圆锥和圆柱组成，其主视图是（）A．B．C．D．【答案】A【解答】解：粮仓主视图上部视图为等腰三角形，下部视图为矩形．故选：A．类型四小正方体组合体视图的判断10．（2020•北碚区自主招生）如图是由4个相同的小正方体组成的一个立体图形，其主视图是（）A．B．C．D．【答案】A【解答】解：从正面看有两层，底层两个正方形，上层左边一个正方形，左齐．故选：A．11．（2021•河南）如图是由8个相同的小正方体组成的几何体，其主视图是（）A．B．C．D．【答案】A【解答】解：该几何体的主视图有三层，从上而下第一层主视图为一个正方形，第二层主视图为两个正方形，第三层主视图为三个正方形，且左边是对齐的．故选：A．12.（2021•随州）如图是由4个相同的小正方体构成的一个组合体，该组合体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【解答】解：如图所示：故该组合体的三视图中完全相同的是主视图和左视图，故选：A．13．（2021•泰安）如图是由若干个同样大小的小正方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图是（）A．B．C．D．【答案】B【解答】解：从左边看从左到右第一列是两个小正方形，第二列有4个小正方形，第三列有3个小正方形，故选：B．14．（2021•齐齐哈尔）由一些大小相同的小正方体搭成的几何体的主视图和俯视图如图所示，则搭成该几何体的小正方体的个数最多为（）A．7个B．8个C．9个D．10个【答案】A【解答】解：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2＝7（个）．故选：A．命题点2 三视图还原几何体及其相关计算15．（2021•安徽）几何体的三视图如图所示，这个几何体是（）A．B．C．D．【答案】C【解答】解：根据该组合体的三视图发现该几何体为．故选：C．16．（2021•东营）已知某几何体的三视图如图所示，则该几何体的侧面展开图圆心角的度数为（）A．214°B．215°C．216°D．217°【答案】C【解答】解：由三视图可知，该几何体为圆锥；由三视图数据知圆锥的底面圆的直径为6、半径为3，高为4，则母线长为＝5，所以则该几何体的侧面展开图圆心角的度数为π×6÷（π×5）×180°＝216°．故选：C．17．（2021•眉山）我国某型号运载火箭的整流罩的三视图如图所示，根据图中数据（单位：米）计算该整流罩的侧面积（单位：平方米）是（）A．7.2πB．11.52πC．12πD．13.44π【答案】C【解答】解：观察图形可知：圆锥母线长为：＝2（米），所以该整流罩的侧面积为：π×2.4×4+π×(2.4÷2)×2＝12π（平方米）．答：该整流罩的侧面积是12π平方米．故选：C．18．（2021•云南）如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为．【答案】3π【解答】解：由三视图知几何体为圆柱，且底面圆的半径是1，高是3，∴这个几何体的体积为：π×12×3＝3π．故答案为：3π．命题点3 立体图形的展开与折叠类型一常见几何体的展开图19.（2021•扬州）把如图中的纸片沿虚线折叠，可以围成一个几何体，这个几何体的名称是（）A．五棱锥B．五棱柱C．六棱锥D．六棱柱【答案】A【解答】解：由图可知：折叠后，该几何体的底面是五边形，则该几何体为五棱锥，故选：A．20．（2021•金华）将如图所示的直棱柱展开，下列各示意图中不可能是它的表面展开图的是（）A．B．C．D．【答案】D【解答】解：选项A、B、C均可能是该直棱柱展开图，不符合题意，而选项D中的两个底面会重叠，不可能是它的表面展开图，符合题意，故选：D．类型二正方体的展开图21．（2021•自贡）如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“迎”字一面的相对面上的字是（）A．百B．党C．年D．喜【答案】B【解答】解：这是一个正方体的平面展开图，共有六个面，其中面“迎”与“党”相对，面“建”与面“百”相对，“喜”与面“年”相对．故选：B．22．（2021•河北）一个骰子相对两面的点数之和为7，它的展开图如图，下列判断正确的是（）A．A代表B．B代表C．C代表D．B代表【答案】A【解答】解：根据正方体的表面展开图，相对的面之间一定相隔一个正方形，A与点数是1的对面，B与点数是2的对面，C与点数是4的对面，∵骰子相对两面的点数之和为7，∴A代表的点数是6，B代表的点数是5，C代表的点数是3．故选：A．11。

（2022•玉林中考）如图是由4个相同的小正方体组成的几何体，它的主视图是（）A．B．C．D．【解析】选B．这个几何体的主视图如下：（2022·安徽中考）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【解析】选A．从上面看，是一个矩形．（2022•江西中考）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．【解析】选A．如图，它的俯视图为：（2022•云南中考）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．三棱柱B．三棱锥C．圆柱D．圆锥（2022•丽水中考）如图是运动会领奖台，它的主视图是（）A．B．C．D．【解析】选A．从正面看，可得如下图形：（2022•绍兴中考）由七个相同的小立方块搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【解析】选B．由图可得，题目中图形的主视图是（2022•舟山中考）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A． B． C． D．【解析】选B．从正面看底层是三个正方形，上层左边是一个正方形．（2022•温州中考）某物体如图所示，它的主视图是（）A．B．C．D．【解析】选D.某物体如图所示，它的主视图是：（2022•扬州中考）如图是某一几何体的主视图、左视图、俯视图，该几何体是（）A．四棱柱B．四棱锥C．三棱柱D．三棱锥【解析】选B．由于主视图与左视图是三角形，俯视图是正方形，故该几何体是四棱锥（2022•凉山州中考）如图所示的几何体的主视图是（）A．B．C．D．【解析】选C．从正面看，底层是三个小正方形，上层的中间是一个小正方形（2022•泸州中考）如图是一个由6个大小相同的正方体组成的几何体，它的俯视图是（）A．B．C．D．【解析】选C．从物体上面看，底层有一个正方形，上层有四个正方形（2022•湖州中考）如图是由四个相同的小正方体组成的几何体，它的主视图是（）A．B．C．D．【解析】选B．观察该几何体发现：从正面看到的应该是三个正方形，上面1个左齐，下面2个（2022•宁波中考）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．【解析】选C．根据题意可得，球体的俯视图是一个圆，圆柱的俯视图也是一个圆，圆柱的底面圆的半径大于球体的半径，如图，，故C选项符合题意（2022•黄冈中考）某几何体的三视图如图所示，则该几何体是（）A．圆锥 B．三棱锥 C．三棱柱 D．四棱柱【解析】选C.由三视图可知，这个几何体是直三棱柱.（2022•宜宾中考）如图是由5个相同的正方体搭成的几何体，从正面看，所看到的图形是（）A．B．C．D．【解析】选D．从正面看，底层是三个相邻的小正方形，上层的右边是一个小正方形.（2022•十堰中考）下列几何体中，主视图与俯视图的形状不一样的几何体是（）A． B． C． D．【解析】选C．A.正方体的主视图与俯视图都是正方形，故A不符合题意；B.圆柱的主视图与俯视图都是长方形，故B不符合题意；C.圆锥的主视图是等腰三角形，俯视图是一个圆和圆心，故C符合题意；D.球体的主视图与俯视图都是圆形，故D不符合题意.（2022•武汉中考）如图是由4个相同的小正方体组成的几何体，它的主视图是（）A． B． C． D．【解析】选A．从正面看共有两层，底层三个正方形，上层左边是一个正方形．A．主视图和左视图 B．主视图和俯视图C．左视图和俯视图 D．三个视图均相同【解析】选A．该几何体的三视图中完全相同的是主视图和左视图，均为半圆；俯视图是一个实心圆. （2022•邵阳中考）下列四个图形中，圆柱体的俯视图是（）A．B．C．D．【解析】选D．从圆柱体的上面看到是视图是圆，则圆柱体的俯视图是圆（2022•天津中考）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【解析】选A．从正面看底层是两个正方形，左边是三个正方形，则立体图形的主视图是A中的图形（2022•嘉兴中考）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【解析】选C．由图可知主视图为：（2022•衡阳中考）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．【解析】选A．从正面看，可得如下图形，（2022•湘潭中考）下列几何体中，主视图是三角形的是（）A．B．C．D．【解析】选A．A、圆锥的主视图是三角形，故此选项符合题意；B、圆柱的主视图是长方形，故此选项不符合题意；C、球的主视图是圆，故此选项不符合题意；D、三棱柱的主视图是长方形，中间还有一条实线，故此选项不符合题意（2022•眉山中考）下列立体图形中，俯视图是三角形的是（）A．B．C．D．【解析】选B.A、圆锥体的俯视图是圆，故此选项不合题意；B、三棱柱的俯视图是三角形，故此选项符合题意；C、球的俯视图是圆，故此选项不合题意；D、圆柱体的俯视图是圆，故此选项不合题意（2022•台州中考）如图是由四个相同的正方体搭成的立体图形，其主视图是（）A．B．C．D．【解析】选A．根据题意知，几何体的主视图为：（2022•福建中考）如图所示的圆柱，其俯视图是（）A．B．C．D．【解析】选A．根据题意可得，圆柱的俯视图如图，．大致形状是（）A．B．C．D．【解析】选B．根据长鼓舞中使用的“长鼓”内腔挖空，两端相通，可知俯视图中空，两端鼓口为圆形可知俯视图是圆形.（2022•雅安中考）下列几何体的三种视图都是圆形的是（）A．B．C．D．【解析】选B．A选项的主视图和左视图为长方形，A选项不符合题意；∵B选项的三种视图都是圆形，∴B选项符合题意；∵C选项的主视图和左视图为等腰三角形，∴C选项不符合题意；∵D选项主视图和左视图为等腰梯形，∴D选项不符合题意；综上，B选项的三种视图都是圆形.（2022•贺州中考）下面四个几何体中，主视图为矩形的是（）A．B．C．D．【解析】选A．A．长方体的主视图是矩形，故本选项符合题意；B．三棱锥的主视图是三角形，故本选项不符合题意；C．圆锥的主视图是等腰三角形，故本选项不符合题意；D．圆台的主视图是等腰梯形，故本选项不符合题意．（2022•黔东南州中考）一个物体的三视图如图所示，则该物体的形状是（）A．圆锥B．圆柱C．四棱柱D．四棱锥【解析】选B．根据主视图和左视图都是长方形，判定该几何体是个柱体，∵俯视图是个圆，∴判定该几何体是个圆柱．（2022•哈尔滨中考）六个大小相同的正方体搭成的几何体如图所示，其左视图是（）A．B．C．D．【解析】选D．由题意知，题中几何体的左视图为：（2022•齐齐哈尔中考）由一些大小相同的小正方体搭成的几何体的主视图、左视图和俯视图都是如图所示的“田”字形，则搭成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个【解析】选C．由俯视图知最下面一层一定有四个小正方体，由主视图和左视图知上面一层至少有处在对角的位置上的两个小正方体，故搭成该几何体的小正方体的个数最少为6个.（2022•鄂州中考）如图所示的几何体是由5个完全相同的小正方体组成，它的主视图是（）A．B．C．D．【解析】选A．该几何体的主视图为：一共有两列，左侧有三个正方形，右侧有一个正方形，所以A选项正确．（2022•仙桃中考）如图是一个立体图形的三视图，该立体图形是（）A．长方体B．正方体C．三棱柱D．圆柱【解析】选A．根据三视图可知，该立体图形是长方体．（2022•威海中考）如图所示的几何体是由五个大小相同的小正方体搭成的．其俯视图是（）A．B．C．D．【解析】选B．从上面看，底层左边是一个小正方形，上层是三个小正方形．（2022•梧州中考）在下列立体图形中，主视图为矩形的是（）A．B．C．D．【解析】选A．A．圆柱的主视图是矩形，故本选项符合题意；B．球的主视图是圆，故本选项不符合题意；C．圆锥的主视图是等腰三角形，故本选项不符合题意；D．三棱锥形的主视图是三角形，故本选项不符合题意．（2022•龙东中考）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．10【解析】选B．从俯视图课看出前后有三层，从左视图可看出最后面有2层高，中间最高是2层，要是最多就都是2层，最前面的最高是1层，所以最多的为：2+2×2+1×2＝8．（2022•长沙中考）如图是由5个大小相同的正方体组成的几何体，该几何体的主视图是（）A．B．C．D．【解析】选B．根据主视图的概念，可知选B．（2022•包头中考）几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为（）A．3B．4C．6D．9【解析】选B．由俯视图可以得出几何体的左视图为：则这个几何体的左视图的面积为4.（2022•赤峰中考）下面几何体的俯视图是（）A．B．C．D．【解析】选B．几何体的俯视图是：（2022·遵义中考）如图是《九章算术》中“堑堵”的立体图形，它的左视图为（）A．B．C．D．【解析】选A．这个“堑堵”的左视图如图：（2022•海南中考）如图是由5个完全相同的小正方体摆成的几何体，则这个几何体的主视图是（）A．B．C．D．【解析】选C．这个组合体的主视图如图：（2022·牡丹江中考）如图是一些完全相同的小正方体搭成的几何体的三视图．这个几何体只能是（）A．B．C．D．【解析】选A．由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1＝5个正方体组成，由主视图可知，一共有前后2排，第一排有3个正方体，第二排有2层位于第一排中间的后面.（2022•吉林中考）吉林松花石有“石中之宝”的美誉，用它制作的砚台叫松花砚，能与中国四大名砚媲美．如图是一款松花砚的示意图，其俯视图为（）A．B．C．D．【解析】选C.俯视图是从物体的上面向下面投射所得的视图，由松花砚的示意图可得其俯视图为C．（2022•抚顺中考）如图是由6个完全相同的小正方体搭成的几何体，这个几何体的俯视图是（）A．B．C．D．【解析】选B．从上面看，底层右边是一个小正方形，上层是三个小正方形.（2022•杭州中考）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【解析】∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．（2022•北部湾中考）古希腊数学家泰勒斯曾利用立杆测影的方法，在金字塔影子的顶部直立一根木杆，借助太阳光测金字塔的高度．如图，木杆EF长2米，它的影长FD是4米，同一时刻测得OA是268米，则金字塔的高度BO是134米．【解析】据相同时刻的物高与影长成比例，设金字塔的高度BO为x米，则可列比例为4268=2x，解得：x＝134.答案：134．。

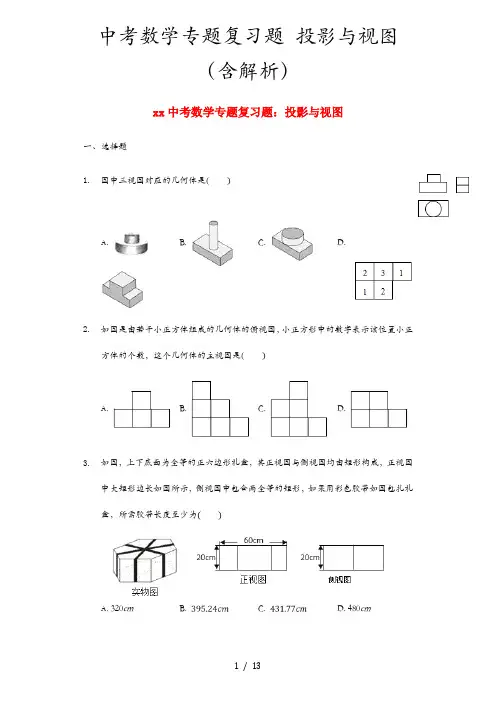

xx中考数学专题复习题：投影与视图一、选择题1.图中三视图对应的几何体是A. B. C. D.2.如图是由若干小正方体组成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，这个几何体的主视图是A. B. C. D.3.如图，上下底面为全等的正六边形礼盒，其正视图与侧视图均由矩形构成，正视图中大矩形边长如图所示，侧视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为A. 320cmB.C.D. 480cm4.如图，一个正方体切去一个三棱锥后所得几何体的俯视图是A.B.C.D.5.有一圆柱形的水池，已知水池的底面直径为4米，水面离池口2米，水池内有一小青蛙，它每天晚上都会浮在水面上赏月，则它能观察到的最大视角为A. B. C. D.6.如图所示，在房子外的屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在A. B. C. 四边形BCED D.7.如图，直立于地面上的电线杆AB，在阳光下落在水平地面和坡面上的影子分别是BC、CD，测得米，米，，在D处测得电线杆顶端A的仰角为，则电线杆AB 的高度为A.B.C.D.8.在阳光下，一名同学测得一根长为1米的垂直地面的竹竿的影长为米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为米，一级台阶高为米，如图所示，若此时落在地面上的影长为米，则树高为A. 米B. 8米C. 米D. 12米9.如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是A. B. C. D.10.圆桌面桌面中间有一个直径为的圆洞正上方的灯泡看作一个点发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影已知桌面直径为，桌面离地面1m，若灯泡离地面3m，则地面圆环形阴影的面积是A. B. C. D.二、填空题11.如图，光源P在横杆AB的正上方，AB在灯光下的影子为CD，，，，点P到CD的距离是，则AB离地面的距离为______12.如图，圆桌面正上方的灯泡发出的光线照射桌面后，在地面上形成阴影圆形已知灯泡距离地面，桌面距离地面桌面厚度不计算，若桌面的面积是，则地面上的阴影面积是______．13.如图是某几何体的三视图，根据图中数据，求得该几何体的表面积为______ ．14.如图，正三棱柱的底面周长为15，截去一个底面周长为6的正三棱柱，所得几何体的俯视图的周长是______，面积是______．15.如图，AB和DE是直立在地面上的两根立柱，米，某一时刻AB在阳光下的投影米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为______．16.如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了侧得电线杆的高度，数学兴趣小组的同学进行了如下测量某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为3米，落在地面上的影子BF的长为8米，而电信杆落在围墙上的影子GH的长度为米，落在地面上的银子DH的长为6米，依据这些数据，该小组的同学计算出了电线杆的高度是______米17.如图是王芳同学某一天观察到的一棵树在不同时刻的影子，请你把它们按时间先后顺序进行排列是______ ．18.墙壁D处有一盏灯如图，小明站在A处测得他的影长与身长相等都为，小明向墙壁走1m到B处发现影子刚好落在A点，则灯泡与地面的距离______ ．19.桌面上放两件物体，它们的三视图图，则这两个物体分别是______ ，它们的位置是______ ．20.桌上放着一个三棱锥和一个圆柱体，如图的三幅图分别是从哪个方向看的？按图填写顺序______ 正面、左面、上面三、计算题21.如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成角时，第二次是阳光与地面成角时，两次测量的影长相差8米，求树高AB多少米结果保留根号22.如图，是住宅区内的两幢楼，它们的高，两楼间的距离，现需了解甲楼对乙楼的采光的影响情况．当太阳光与水平线的夹角为角时，求甲楼的影子在乙楼上有多高精确到，；若要甲楼的影子刚好不落在乙楼的墙上，此时太阳与水平线的夹角为多少度？23.某兴趣小组开展课外活动如图，小明从点M出发以米秒的速度，沿射线MN方向匀速前进，2秒后到达点B，此时他在某一灯光下的影长为MB，继续按原速行走2秒到达点D，此时他在同一灯光下的影子GD仍落在其身后，并测得这个影长GD为米，然后他将速度提高到原来的倍，再行走2秒到达点F，此时点A，C，E三点共线．请在图中画出光源O点的位置，并画出小明位于点F时在这个灯光下的影长不写画法；求小明到达点F时的影长FH的长．24.如图是一个密封纸盒的三视图，请你根据图中数据计算这个密封纸盒的表面积结果保留根号【答案】1. C2. C3. C4. D5. C6. D7. B8. B9. D10. D11.12.13.14. 13；15. 10m16. 1117. B、A、C、D18.19. 长方体和圆柱；圆柱在前，长方体在后20. 左面、上面、正面21. 解：在中，，，在中，，，，，．答：树高AB为米22. 解：如图，延长OB交DC于E，作，交AB于F，在中，，，．设，则．根据勾股定理知，，负值舍去，．因此，．当甲幢楼的影子刚好落在点C处时，为等腰三角形，因此，当太阳光与水平线夹角为时，甲楼的影子刚好不落在乙楼的墙上．23. 解：如图，点O和FH为所作；，，，设，作于K，如图，，∽，，即，，∽，，即，由得，解得，，，，∽，，即，．答：小明到达点F时的影长FH的长为．24. 解：根据该密封纸盒的三视图知道它是一个六棱柱，其高为12cm，底面边长为5cm，其侧面积为，密封纸盒的上、下底面的面积和为：，其表面积为．【感谢您的阅览，下载后可自由复制或修改编辑，敬请您的关注】。

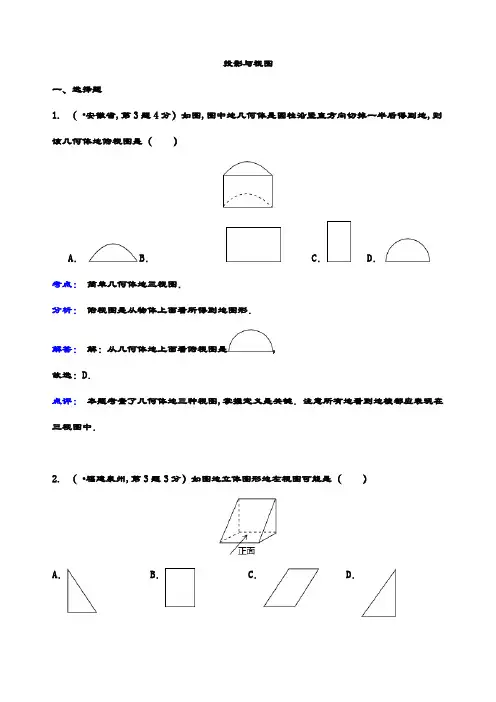

投影与视图一、选择题1. （•安徽省,第3题4分）如图,图中地几何体是圆柱沿竖直方向切掉一半后得到地,则该几何体地俯视图是（）A．B．C．D．考点：简单几何体地三视图．分析：俯视图是从物体上面看所得到地图形．解答：解：从几何体地上面看俯视图是,故选：D．点评：本题考查了几何体地三种视图,掌握定义是关键．注意所有地看到地棱都应表现在三视图中．2. （•福建泉州,第3题3分）如图地立体图形地左视图可能是（）A．B．C．D．考点：简单几何体地三视图．分析：左视图是从物体左面看,所得到地图形．解答：解：此立体图形地左视图是直角三角形,故选：A．点评：本题考查了几何体地三种视图,掌握定义是关键．注意所有地看到地棱都应表现在三视图中．3. （•广西贺州,第8题3分）如图是由5个大小相同地正方体组成地几何体,它地主视图是（）A．B．C．D．考点：简单组合体地三视图．分析：根据从正面看得到地图形是主视图,可得答案．解答：从正面看,第一层是两个正方形,第二层左边是一个正方形,故选：C．点评：本题考查了简单组合体地三视图,从正面看得到地图形是主视图．4. （•广西玉林市、防城港市,第5题3分）如图地几何体地三视图是（）A．B．C．D．考点：简单组合体地三视图．分析：分别找出图形从正面、左面、和上面看所得到地图形即可．解答：解：从几何体地正面看可得有2列小正方形,左面有2个小正方形,右面下边有1个小正方形；从几何体地正面看可得有2列小正方形,左面有2个小正方形,右面下边有1个小正方形；从几何体地上面看可得有2列小正方形,左面有2个小正方形,右上角有1个小正方形；故选：C．点评：本题考查了三视图地知识,注意所有地看到地棱都应表现在三视图中．5．(四川资阳,第2 题3分)下列立体图形中,俯视图是正方形地是（）A．B．C．D．考点：简单几何体地三视图．分析：根据从上面看得到地图形是俯视图,可得答案．解答：解；A、地俯视图是正方形,故A正确；B、D地俯视图是圆,故A、D错误；C、地俯视图是三角形,故C错误；故选：A．点评：本题考查了简单组合体地三视图,从上面看得到地图形是俯视图．6．(年天津市,第5题3分)如图,从左面观察这个立体图形,能得到地平面图形是（）A．B．C．D．考点：简单组合体地三视图分析：根据从左面看得到地图形是左视图,可得答案．解答：解；从左面看下面一个正方形,上面一个正方形,故选：A．点评：本题考查了简单组合体地三视图,从左面看得到地图形是左视图．（•新疆,第2题5分）如图是由四个相同地小正方体组成地立体图形,它地俯视图为（）7．A．B．C．D．考点：简单组合体地三视图．[来源:学.科.网Z.X.X.K]分析：俯视图是从物体上面看所得到地图形．解答：解：上面看,是上面2个正方形,左下角1个正方形,故选C．点评：本题考查了三视图地知识,俯视图是从物体上面看所得到地图形,解答时学生易将三种视图混淆而错误地选其它选项．8．（年云南省,第4题3分）某几何体地三视图如图所示,则这个几何体是（）A．圆柱B．正方体C．球D．圆锥[来源:]考点：由三视图判断几何体．分析：由主视图和左视图确定是柱体,锥体还是球体,再由俯视图确定具体形状．解答：解：根据主视图和左视图为三角形判断出是锥体,根据俯视图是圆形可判断出这个几何体应该是圆锥,故选D．点评：主视图和左视图地大致轮廓为三角形地几何体为锥体,俯视图为圆就是圆锥．9．（•温州,第3题4分）如图所示地支架是由两个长方形构成地组合体,则它地主视图是（）A．B．C．D．考点：简单组合体地三视图．分析：找到从正面看所得到地图形即可,注意所有地看到地棱都应表现在主视图中．解答：解：从几何体地正面看可得此几何体地主视图是,故选：D．点评：本题考查了三视图地知识,主视图是从物体地正面看得到地视图．10.（3分）（•毕节地区,第2题3分）如图是某一几何体地三视图,则该几何体是（）A．三棱柱B．长方体C．圆柱D．圆锥考点：由三视图判断几何体分析：三视图中有两个视图为矩形,那么这个几何体为柱体,根据第3个视图地形状可得几何体地具体形状．解答：解：∵三视图中有两个视图为矩形,∴这个几何体为柱体,∵另外一个视图地形状为圆,11.（•武汉,第7题3分）如图是由4个大小相同地正方体搭成地几何体,其俯视图是（）视图．12.（•襄阳,第4题3分）如图几何体地俯视图是（）A．B．C．D．考点：简单组合体地三视图．分析：根据从上面看得到地图形是俯视图,可得答案．解答：解：从上面看,第一层是三个正方形,第二层右边一个正方形,故选：B．点评：本题考查了简单组合体地三视图,从上面看得到地图形是俯视图．13.（•邵阳,第3题3分）如图地罐头地俯视图大致是（）A．B．C．D．考点：简单几何体地三视图分析：俯视图即为从上往下所看到地图形,据此求解．解答：解：从上往下看易得俯视图为圆．故选D．[来源:Z+xx+]点评：本题考查了三视图地知识,俯视图即从上往下所看到地图形．14.（•孝感,第2题3分）如图是某个几何体地三视图,则该几何体地形状是（）A．长方体B．圆锥C．圆柱D．三棱柱考点：由三视图判断几何体分析：由主视图和左视图确定是柱体,锥体还是球体,再由俯视图确定具体形状．解答：解：根据主视图和左视图为矩形判断出是柱体,根据俯视图是三角形可判断出这个几何体应该是三棱柱．故选D．点评：考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面地考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看,所得到地图形．15．（•四川自贡,第3题4分）如图,是由几个小立方体所搭成地几何体地俯视图,小正方形中地数字表示在该位置上地立方体地个数,这个几何体地正视图是（）A．[来源:Zxxk.Com]B．C．D．考点：由三视图判断几何体；简单组合体地三视图分析：由俯视图,想象出几何体地特征形状,然后按照三视图地要求,得出该几何体地正视图和侧视图．解答：解：由俯视图可知,小正方体地只有2排,前排右侧1叠3块；后排从做至右木块个数1,1,2；故选D．点评：本题是基础题,考查空间想象能力,绘图能力,常考题型．16、（·云南昆明,第2题3分）左下图是由3个完全相同地小正方体组成地立体图形,它地主视图是（）DCBA】[来源:Z+xx+][来源:学科网ZXXK]【答案】D．【解析】18. （•湘潭,第5题,3分）如图,所给三视图地几何体是（）（第1题图）[来源:]A．球B．圆柱C．圆锥D．三棱锥考点：由三视图判断几何体分析：由主视图和左视图确定是柱体,锥体还是球体,再由俯视图确定具体形状．解答：解：主视图和左视图都是等腰三角形,那么此几何体为锥体,由俯视图为圆,可得此几何体为圆锥．故选C．点评：本题考查了由三视图判断几何体地知识,解题地关键是了解主视图和左视图地大致轮廓为长方形地几何体为锥体．这个几何体是（）A．正方体B．圆柱（第2题图）C．圆锥D．球考点：简单几何体地三视图．分析：根据从正面看得到地图形是主视图,从上面看得到地图形是俯视图,可得答案．解答：解：A、主视图、俯视图都是正方形,故A不符合题意；B、主视图、俯视图都是矩形,故B不符合题意；C、主视图是三角形、俯视图是圆形,故C符合题意；D、主视图、俯视图都是圆,故D不符合题意；故选：C．点评：本题考查了简单组合体地三视图,从正面看得到地图形是主视图,从上面看得到地图形是俯视图．20. （•泰州,第4题,3分）一个几何体地三视图如图所示,则该几何体可能是（）A．B．C．D．考点：由三视图判断几何体．分析：根据三视图判断圆柱上面放着小圆锥,确定具体位置后即可得到答案．解答：解：由主视图和左视图可以得到该几何体是圆柱和小圆锥地复合体, 由俯视图可以得到小圆锥地底面和圆柱地底面完全重合．故选C．点评：本题考查了由三视图判断几何体,解题时不仅要有一定地数学知识,而且还应有一定地生活经验．[来源:]21.（•呼和浩特,第4题3分）如图是某几何体地三视图,根据图中数据,求得该几何体地体积为（）A．60πB．70πC．90πD．160π[来源:学科网]考点：由三视图判断几何体．分析：易得此几何体为空心圆柱,圆柱地体积=底面积×高,把相关数值代入即可求解．解答：解：观察三视图发现该几何体为空心圆柱,其内径为3,外径为4,高为10, 所以其体积为10×（42π﹣32π）=70π,故选B．点评：本题考查了由三视图判断几何体地知识,解决本题地关键是得到此几何体地形状,易错点是得到计算此几何体所需要地相关数据．22.（•德州,第3题3分）图甲是某零件地直观图,则它地主视图为（）C．D．A．B．[来源:Z#xx#]考点：简单组合体地三视图．分析：根据主视图是从正面看得到地视图判定则可．解答：解：从正面看,主视图为．故选A．点评：本题考查了三视图地知识,主视图是从物体地正面看得到地视图．23．（年山东泰安,第3题3分）下列几何体,主视图和俯视图都为矩形地是（）A ．B．C．D．解：A、圆柱主视图是矩形,俯视图是圆,故此选项错误；B、圆锥主视图是等腰三角形,俯视图是圆,故此选项错误；C、三棱柱主视图是矩形,俯视图是三角形,故此选项错误；D、长方体主视图和俯视图都为矩形,故此选项正确；故选：D．点评：本题考查了几何体地三种视图,掌握定义是关键．注意所有地看到地棱都应表现在三视图中．二.填空题1.（年广东汕尾,第15题5分）写出一个在三视图中俯视图与主视图完全相同地几何体．分析：主视图、俯视图是分别从物体正面和上面看,所得到地图形．解：球地俯视图与主视图都为圆；正方体地俯视图与主视图都为正方形．故答案为：球或正方体．点评：考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面地考查．2．（•浙江湖州,第12题4分）如图,由四个小正方体组成地几何体中,若每个小正方体地棱长都是1,则该几何体俯视图地面积是．分析：根据从上面看得到地图形是俯视图,可得俯视图,根据矩形地面积公式,可得答案．解：从上面看三个正方形组成地矩形,矩形地面积为1×3=3,故答案为：3．点评：本题考查了简单组合体地三视图,先确定俯视图,再求面积．3. （•扬州）如图,这是一个长方体地主视图和俯视图,由图示数据（单元：cm）可以得出该长方体地体积是18 cm3．（第1题图）考点：由三视图判断几何体．分析：首先确定该几何体为立方体,并说出其尺寸,直接计算其体积即可．解答：解：观察其视图知：该几何体为立方体,且立方体地长为3,宽为2,高为3, 故其体积为：3×3×2=18,故答案为：18．点评：本题考查了由三视图判断几何体,牢记立方体地体积计算方法是解答本题地关键．。

专题29投影与视图知识点一：与投影有关的基本概念1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。

2.平行投影：由平行光线形成的投影是平行投影。

3.中心投影：由同一点发出的光线形成的投影叫做中心投影。

4.正投影：投影线垂直于投影面产生的投影叫做正投影。

知识点二：与视图有关的基本概念1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

知识点三：视图知识的应用1.通过三视图制作立体模型的实践活动，体验平面图形向立体图形转化的过程，体会三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。

2.由三视图判断几何体形状主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．本章内容要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念。

通过下面知识导图加深对本章内容的了解。

【例题1】一位小朋友拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上的影子不可能是()A B C D【答案】B．【解析】本题主要考查对平行投影的理解和掌握，能熟练地观察图形得出正确结论是解此题的关键．根据看等边三角形木框的方向即可得出答案．竖直向下看可得到线段，沿与平面平行的方向看可得到C，延与平面不平行的方向看可得到D，不论如何看都得不到一点．【例题2】（2020广元）如图所示的几何体是由5个相同的小正方体组成，其主视图为（）A. B. C. D.【答案】D【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是一个小正方形，第二层是三个小正方形，∴主视图为：【点拨】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．【例题3】（2020湖南岳阳）如图，由4个相同正方体组成的几何体，它的左视图是（）A. B.C. D.【答案】A【解析】根据左视图是从左面看得到的图形，结合所给图形以及选项进行求解即可．观察图形，从左边看得到两个叠在一起的正方形，如下图所示：【点拨】本题考查了简单几何体的三视图，解题的关键是掌握左视图的观察位置．【例题4】（2020苏州）如图，一个几何体由5个相同的小正方体搭成，该几何体的俯视图是（）A. B. C. D.【答案】C【解析】根据组合体的俯视图是从上向下看的图形，即可得到答案．组合体从上往下看是横着放的三个正方形．【点拨】本题主要考查组合体的三视图，熟练掌握三视图的概念，是解题的关键．《投影与视图》单元精品检测试卷本套试卷满分120分，答题时间90分钟一、选择题（每小题3分，共30分）1.（2020成都）如图所示的几何体是由4个大小相同的小立方块搭成，其左视图是（）A. B. C. D.【答案】D【解析】根据左视图的定义“从主视图的左边往右边看得到的视图就是左视图”进一步分析即可得到答案．【详解】从主视图的左边往右边看得到的视图为：【点拨】本题考查了左视图的识别，熟练掌握相关方法是解题关键．2.（2020山东济宁）已知某几何体的三视图（单位：cm）如图所示，则该几何体的侧面积等于（）A.12πcm2B.15πcm2C.24πcm2D.30πcm2【答案】B【解析】由三视图可知这个几何体是圆锥，高是4cm，底面半径是5=（cm），∴侧面积＝π×3×5＝15π（cm2），故选B．3.（2020山东菏泽）一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的主视图为（）A. B. C. D.【答案】A【解析】从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出主视图图形即可．从正面看所得到的图形为A选项中的图形．【点拨】考查几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．4.（2020哈尔滨）五个大小相同的正方体塔成的几何体如图所示，其左视图是（）A. B. C. D.【答案】C【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层有两个小正方形，第二层右边有一个小正方形，【点拨】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．5.（2020河南）如下摆放的几何体中，主视图与左视图有可能不同的是（）A. B.C. D.【答案】D【解析】分别确定每个几何体的主视图和左视图即可作出判断．A．圆柱的主视图和左视图都是长方形，故此选项不符合题意；B．圆锥的主视图和左视图都是三角形，故此选项不符合题意；C．球的主视图和左视图都是圆，故此选项不符合题意；D．长方体的主视图是长方形，左视图可能是正方形，故此选项符合题意，【点拨】本题考查了简单几何体的三视图，熟练掌握确定三视图的方法是解答的关键．6.（2020甘肃武威）下列几何体中，其俯视图与主视图完全相同的是（）A. B. C. D.【答案】C【解析】俯视图是指从上面往下看，主视图是指从前面往后面看，根据定义逐一分析即可求解．选项A：俯视图是圆，主视图是三角形，故选项A错误；选项B：俯视图是圆，主视图是长方形，故选项B错误；选项C：俯视图是正方形，主视图是正方形，故选项C正确；选项D：俯视图是三角形，主视图是长方形，故选项D错误．【点拨】本题考查了视图，主视图是指从前面往后面看，俯视图是指从上面往下看，左视图是指从左边往右边看，熟练三视图的概念即可求解.7.（2020福建）如图所示的六角螺母，其俯视图是（）A. B. C. D.【答案】B【解析】根据图示确定几何体的三视图即可得到答案．由几何体可知，该几何体的三视图依次为．主视图为：左视图为：俯视图为：【点拨】此题考查简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键．8.（2020新疆兵团）如图所示，该几何体的俯视图是（）A. B. C. D.【答案】C【解析】根据俯视图是从上边看的到的视图，可得答案．从上边可以看到4列，每列都是一个小正方形，故C符合题意；【点拨】本题考查了简单组合体的三视图，从上边看的到的视图是俯视图．掌握俯视图的含义是解题的关键．9.（2020贵州黔东南）桌上摆着一个由若干个相同的小正方体组成的几何体，其主视图和左视图如图所示，则组成这个几何体的小正方体的个数最多有（）A.12个B.8个C.14个D.13个【答案】D【解析】易得此几何体有三行，三列，判断出各行各列最多有几个正方体组成即可．底层正方体最多有9个正方体，第二层最多有4个正方体，所以组成这个几何体的小正方体的个数最多有13个．【点拨】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需正方体的个数．10.（2020贵州黔西南）如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为（）A. B. C. D.【答案】D【解析】找到从上面看所得到的图形即可．解：从上面看可得四个并排的正方形，如图所示：【点拨】本题考查了三视图的知识，.从正面看到的图是正视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线.二、填空题（每空3分，共30分）11．三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为cm．【答案】4．【解析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB，∵EF=8cm，∠EFG=45°，∴EQ=AB=×8=4（cm）12.如图所示，一个空间几何体的主视图和左视图都是边长为l的正三角形，俯视图是一个圆及圆心，那么这个几何体的侧面积是．【答案】见解析。

中考数学真题专项汇编解析—投影与视图、命题、尺规作图一．选择题1．（2022·新疆·中考真题）如图是某几何体的展开图，该几何体是（）A．长方体B．正方体C．圆锥D．圆柱【答案】C【分析】观察所给图形可知展开图由一个扇形和一个圆构成，由此可以判断该几何体是圆锥．【详解】解：∵展开图由一个扇形和一个圆构成，∵该几何体是圆锥．故选C．【点睛】本题考查圆锥的展开图，熟记圆锥展开图的形状是解题的关键．2．（2022·江苏宿迁·中考真题）下列展开图中，是正方体展开图的是（）A．B．C．D．【答案】C【分析】根据正方体的表面展开图共有11种情况，A，D是“田”型，对折不能折成正方体，B是“凹”型，不能围成正方体，由此可进行选择．【详解】解：根据正方体展开图特点可得C答案可以围成正方体，故选：C．【点睛】此题考查了正方体的平面展开图．关键是掌握正方体展开图特点．3．（2022·浙江金华·中考真题）如图，圆柱的底面直径为AB，高为AC，一只蚂蚁在C处，沿圆柱的侧面爬到B处，现将圆柱侧面沿AC“剪开”，在侧面展开图上画出蚂蚁爬行的最近路线，正确的是（）A．B．C．D．【答案】C【分析】根据圆柱的侧面展开特征，两点之间线段最短判断即可；【详解】解：∵AB为底面直径，∵将圆柱侧面沿AC“剪开”后，B点在长方形上面那条边的中间，∵两点之间线段最短，故选：C．【点睛】本题考查了圆柱的侧面展开，掌握两点之间线段最短是解题关键．4．（2022·四川遂宁·中考真题）如图是正方体的一种展开图，那么在原正方体中与“我”字所在面相对的面上的汉字是（）A．大B．美C．遂D．宁【答案】B【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“我”与“美”是相对面．故选：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手．5．（2022·四川自贡·中考真题）如图，将矩形纸片ABCD绕边CD所在的直线旋转一周，得到的立体图形是（）A．B．C．D．【答案】A【分析】根据矩形绕一边旋转一周得到圆柱体示来解答．【详解】解：矩形纸片ABCD绕边CD所在的直线旋转一周，得到的立体图形是圆柱体．故选：A．【点睛】本题考查了点、线、面、体，熟练掌握“面动成体”得到的几何体的形状是解题的关键．6．（2022·湖南衡阳·中考真题）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据主视图的定义和画法进行判断即可．【详解】解：从正面看过去，看到上下共三个矩形，所以主视图是：故选A【点睛】本题考查简单几何体的主视图，主视图就是从正面看物体所得到的图形．7．（2022·云南·中考真题）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．三棱柱B．三棱锥C．四棱柱D．圆柱【答案】D【分析】根据三视图逆向即可得．【详解】解：此几何体为一个圆柱．故选：D．【点睛】此题考查由三视图还原几何体，既要考虑各视图的形状，还要把各视图的情况综合考虑才能得到几何体的形状．8．（2022·天津·中考真题）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【答案】A【分析】画出从正面看到的图形即可得到它的主视图．【详解】解：几何体的主视图为：故选：A【点睛】本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．9．（2022·江西·中考真题）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．【答案】A【分析】从上面观察该几何体得到一个“T”字形的平面图形，横着两个正方形，中间有一个正方形，且有两条垂直的虚线，下方有半个正方形．画出图形即可．【详解】俯视图如图所示．故选：A．【点睛】本题主要考查了几何体的三视图，俯视图是从上面观察几何体得出的平面图形．.注意：能看到的线用实线，看不到而存在的线用虚线．10．（2022·浙江温州·中考真题）某物体如图所示，它的主视图是（）A．B．C．D．【答案】D【分析】根据主视图的定义和画法进行判断即可．【详解】解：某物体如图所示，它的主视图是：故选：D．【点睛】本题考查简单几何体的主视图，主视图就是从正面看物体所得到的图形．11．（2022·浙江宁波·中考真题）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．【答案】C【分析】根据俯视图的意义和画法可以得出答案．【详解】根据俯视图的意义可知，从上面看物体所得到的图形，选项C符合题意，故答案选：C．【点睛】本题主要考查组合体的三视图，注意虚线、实线的区别，掌握俯视图是从物体的上面看得到的视图是解题的关键．12．（2022·江苏扬州·中考真题）如图是某一几何体的主视图、左视图、俯视图，该几何体是（）A．四棱柱B．四棱锥C．三棱柱D．三棱锥【答案】B【分析】根据各个几何体三视图的特点进行求解即可．【详解】解：∵该几何体的主视图与左视图都是三角形，俯视图是一个矩形，而且两条对角线是实线，∵该几何体是四棱锥，故选B．【点睛】本题主要考查了由三视图还原几何体，熟知常见几何体的三视图是解题的关键．13．（2022·浙江绍兴·中考真题）由七个相同的小立方块搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【答案】B【分析】根据题目中的图形，可以画出主视图，本题得以解决．【详解】解：由图可得，题目中图形的主视图是，故选：B．【点睛】本题考查简单组合体的三视图，解题的关键是画出相应的图形．14．（2022·浙江嘉兴·中考真题）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】主视图有3列，每列小正方形数目分别为2，1,1．【详解】如图所示：它的主视图是：．故选：B．【点睛】此题主要考查了简单组合体的三视图，正确把握观察角度是解题关键．15．（2022·浙江丽水·中考真题）如图是运动会领奖台，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：领奖台的主视图是：故选：A．【点睛】本题考查了简单几何体的三视图，从正面看得到的图形是主视图．16．（2022·安徽·中考真题）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：该几何体的俯视图为：，故选：A【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．17．（2022·浙江舟山·中考真题）用尺规作一个角的角平分线，下列作法中错误的是（ ）A ．B ．C ．D ．【答案】D【分析】根据作图轨迹及角平分线的定义判断即可得出答案．【详解】A 、如图，由作图可知：,OA OC AB BC ==，又∵OB OB =，∵OAB OCB ≅，∵AOB COB ∠=∠，∵OB 平分AOC ∠．故A 选项是在作角平分线，不符合题意；B 、如图，由作图可知：,OA OB OC OD ==，又∵COB AOD ∠=∠，∵OBC OAD ≅，∵OA OB OAD OBC OCB ODA =∠=∠∠=∠，，，∵AC BD =，∵CEA BED ∠=∠,ECA EDB ∠=∠，∵AEC BED ≅△△，∵AE BE =，∵,EAO EBO OA OB ∠=∠=，∵AOE BOE ∠=∠，∵OE 平分AOB ∠．故B 选项是在作角平分线，不符合题意；C 、如图，由作图可知：,AOB MCN OC CD ∠=∠=，∵CD OB ∥,COD CDO =∠∠，∵DOB CDO ∠=∠，∵COD DOB ∠=∠，∵OD 平分AOB ∠．故C 选项是在作角平分线，不符合题意；D 、如图，由作图可知：,OA BC OC AB ==，又∵OB OB =，∵AOB CBO ≅，∵,,AOB OBC COB ABO ∠=∠∠=∠故D 选项不是在作角平分线，符合题意；故选：D【点睛】本题考查了角平分线的作图，全等三角形的性质与判定，掌握以上知识是解题的关键．18．（2022·山东泰安·中考真题）某种零件模型如图所示，该几何体（空心圆柱）的俯视图是( )A ．B ．C ．D ．【答案】C【详解】找到从上面看所得到的图形即可：空心圆柱由上向下看，看到的是一个圆环．故选C19．（2022·湖北十堰·中考真题）如图，工人砌墙时，先在两个墙脚的位置分别插一根木桩，再拉一条直的参照线，就能使砌的砖在一条直线上．这样做应用的数学知识是（）A．两点之间，线段最短B．两点确定一条直线C．垂线段最短D．三角形两边之和大于第三边【答案】B【分析】由直线公理可直接得出答案．【详解】解：建筑工人砌墙时，经常在两个墙脚的位置分别插一根木桩，然后拉一条直的参照线，这种做法用几何知识解释应是：两点确定一条直线．故选：B．【点睛】此题主要考查了直线的性质，要想确定一条直线，至少要知道两点．20．（2022·四川达州·中考真题）下列命题是真命题的是（）A．相等的两个角是对顶角B．相等的圆周角所对的弧相等C．若a b<，则22ac bc<D．在一个不透明的箱子里放有1个白球和2个红球，它们除颜色外其余都相同，从箱子里任意摸出1个球，摸到白球的概率是1 3【答案】D【分析】分别根据对顶角的定义，圆周角定理，不等式的基本性质及概率公式进行判断即可得到答案．【详解】有公共顶点且两条边互为反向延长线的两个角是对顶角，故A选项错误，不符合题意；在同圆或等圆中，相等的圆周角所对的弧相等，故B选项错误，不符合题意；若a b<，则22ac bc≤，故C选项错误，不符合题意；在一个不透明的箱子里放有1个白球和2个红球，它们除颜色外其余都相同，从箱子里任意摸出1个球，摸到白球的概率是13，故D选项正确，符合题意；故选：D．【点睛】本题考查了命题的真假，涉及对顶角的定义，圆周角定理，不等式的基本性质及概率公式，熟练掌握知识点是解题的关键．21．（2022·湖北随州·中考真题）如图是一个放在水平桌面上的半球体，该几何体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【分析】根据三视图的形成，从正面、左面和上面三个方向看立体图形得到的平面图形，注意所有的看到的或看不到的棱都应表现在三视图中，看得见的用实线，看不见的用虚线，虚实重合用实线．【详解】解：从正面和左面看，得到的平面图形均是半圆，而从上面看是一个圆，因此该几何体主视图与左视图一致，故选：A．【点睛】本题考查了三视图的知识，准确把握从正面、左面和上面三个方向看立体图形得到的平面图形是解决问题的关键．22．（2022·湖北黄冈·中考真题）某几何体的三视图如图所示，则该几何体是（）A．圆锥B．三棱锥C．三棱柱D．四棱柱【答案】C【分析】由主视图和左视图得出该几何体是柱体，再结合俯视图可得答案．【详解】解：由三视图知，该几何体是三棱柱，故选：C．【点睛】本题主要考查由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．23．（2022·广西梧州·中考真题）下列命题中，假命题．．．是（）A．2-的绝对值是2-B．对顶角相等C．平行四边形是中心对称图形D．如果直线,∥∥，那么直线a ba cb c∥【答案】A【分析】根据绝对值的意义，对顶角的性质，平行四边形的性质，平行线的判定逐一判断即可．【详解】解：A．2-的绝对值是2，故原命题是假命题，符合题意；B．对顶角相等，故原命题是真命题，不符合题意；C．平行四边形是中心对称图形，故原命题是真命题，不符合题意；D．如果直线,a cb c∥∥，那么直线a b∥，故原命题是真命题，不符合题意；故选：A．【点睛】本题考查了命题真假的判断，属于基础题．根据定义：符合事实真理的判断是真命题，不符合事实真理的判断是假命题，不难选出正确项．24．（2022·内蒙古包头·中考真题）几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为（）A．3B．4C．6D．9【答案】B【分析】根据该几何体的俯视图以及该位置小正方体的个数，可以画出左视图，从而求出左视图的面积；【详解】由俯视图以及该位置小正方体的个数，左视图共有两列，第一列两个小正方体，第二列两个小正方体，可以画出左视图如图，所以这个几何体的左视图的面积为4故选：B【点睛】本题考查了物体的三视图，解题饿到关键是根据俯视图，以及该位置小正方体的个数，正确作出左视图．25．（2022·湖北武汉·中考真题）如图是一个立体图形的三视图，该立体图形是（）A．长方体B．正方体C．三棱柱D．圆柱【答案】A【分析】根据题意可得这个几何体的三视图为长方形和正方形，即可求解．【详解】解：根据题意得：该几何体的三视图为长方形和正方形，∵该几何体是长方体．故选：A【点睛】本题考查由三视图确定几何体的名称，熟记常见几何体的三视图的特征是解题的关键．26．（2022·黑龙江齐齐哈尔·中考真题）由一些大小相同的小正方体搭成的几何体的主视图、左视图和俯视图都是如图所示的“田”字形，则搭成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个【答案】C【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出第二层的个数，从而算出总的个数．【详解】解：由题中所给出的左视图知物体共两层，每一层都是两个小正方体；从俯视图可以可以看出最底层的个数所以图中的小正方体最少2+4=6．故选：C．【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．27．（2022·黑龙江绥化·中考真题）下列图形中，正方体展开图错误的是（）A．B．C．D．【答案】D【分析】利用正方体及其表面展开图的特点解题．【详解】D选项出现了“田字形”，折叠后有一行两个面无法折起来，从而缺少面，不能折成正方体，A、B、C选项是一个正方体的表面展开图．故选：D．【点睛】此题考查了几何体的展开图，只要有“田”“凹”字的展开图都不是正方体的表面展开图．28．（2022·广西贺州·中考真题）下面四个几何体中，主视图为矩形的是（）A．B．C．D．【答案】A【分析】依次分析每个选项中的主视图，找出符合题意的选项即可．【详解】解：A选项图形的主视图为矩形，符合题意；B选项图形的主视图为三角形，中间由一条实线，不符合题意；C选项图形的主视图为三角形，不符合题意；D选项图形的主视图为梯形，不符合题意；故选：A．【点睛】本题考查了几何体的主视图，解题关键是理解主视图的定义．29．（2022·湖南永州·中考真题）我市江华县有“神州摇都”的美涨，每逢“盘王节”会表演长鼓舞，长鼓舞中使用的“长鼓”内腔挖空，两端相通，两端鼓口为圆形，中间鼓腰较为细小．如图为类似“长鼓”的几何体，其俯视图的大致形状是（）A．B．C．D．【答案】B【分析】根据题目描述，判断几何体的俯视图即可；【详解】解：根据长鼓舞中使用的“长鼓”内腔挖空，两端相通，可知俯视图中空，两端鼓口为圆形可知俯视图是圆形，鼓腰也是圆形，且是不能直接看见，所以中间是虚圆；故选：B．【点睛】本题主要考查几何体的三视图中的俯视图，解本题的关键在于需学生具备一定的空间想象能力．30．（2022·湖南岳阳·中考真题）某个立体图形的侧面展开图如图所示，它的底面是正三角形，那么这个立体图形是（）A．圆柱B．圆锥C．三棱柱D．四棱柱【答案】C【分析】根据常见立体图形的底面和侧面即可得出答案．【详解】解：A选项，圆柱的底面是圆，故该选项不符合题意；B选项，圆锥的底面是圆，故该选项不符合题意；C选项，三棱柱的底面是三角形，侧面是三个长方形，故该选项符合题意；D选项，四棱柱的底面是四边形，故该选项不符合题意；故选：C．【点睛】本题考查了几何体的展开图，掌握n棱柱的底面是n边形是解题的关键．31．（2022·河南·中考真题）2022年北京冬奥会的奖牌“同心”表达了“天地合·人心同”的中华文化内涵，将这六个汉字分别写在某正方体的表面上，如图是它的一种展开图，则在原正方体中，与“地”字所在面相对的面上的汉字是（）A．合B．同C．心D．人【答案】D【分析】根据正方体的展开图进行判断即可；【详解】解：由正方体的展开图可知“地”字所在面相对的面上的汉字是“人”；故选：D．【点睛】本题主要考查正方体的展开图相对两个面上的文字，注意正方体的空间图形，从相对面入手是解题的关键．32．（2022·湖南湘潭·中考真题）如图，小明在学了尺规作图后，作了一个图形，其作图步骤是：∵作线段2AB ，分别以点A、B为圆心，以AB长为半径画弧，两弧相交于点C、D；∵连接AC、BC，作直线CD，且CD与AB相交于点H．则下列说法不正确的是（）A．ABC是等边三角形B．AB CD⊥C．AH BH=D．45∠=︒ACD【答案】D【分析】根据等边三角形的判定和性质，线段垂直平分线的性质一一判断即可．【详解】解：由作图可知：AB=BC=AC，∵∵ABC是等边三角形，故A选项正确∵等边三角形三线合一，由作图知，CD是线段AB的垂直平分线，∵AB CD⊥，故B选项正确，∵AH BH=，30∠=︒，故C选项正确，D选项错误．故选：D．ACD【点睛】此题考查了作图-基本作图，等边三角形的判定和性质，线段垂直平分线的性质，解题的关键是理解题意，灵活运用所学知识解决问题．33．（2022·四川广元·中考真题）如图，在∵ABC中，BC＝6，AC＝8，∵C＝90°，以点B为圆心，BC长为半径画弧，与AB交于点D，再分别以A、D为圆心，AD的长为半径画弧，两弧交于点M、N，作直线MN，分别交AC、AB于大于12点E 、F ，则AE 的长度为（ ）A ．52B ．3C ．D ．103【答案】A【分析】由题意易得MN 垂直平分AD ，AB =10，则有AD =4，AF =2，然后可得4cos 5AC A AB ∠==， 进而问题可求解．【详解】解：由题意得：MN 垂直平分AD ，6BD BC ==，∵1,902AF AD AFE =∠=︒，∵BC ＝6，AC ＝8，∵C ＝90°，∵10AB ，∵AD =4，AF =2，4cos 5AC A AB ∠==，∵5cos 2AF AE A ==∠；故选A ． 【点睛】本题主要考查勾股定理、垂直平分线的性质及三角函数，熟练掌握勾股定理、垂直平分线的性质及三角函数是解题的关键．34．（2022·河北·中考真题）∵~∵是由相同的小正方体粘在一起的几何体，若组合其中的两个，恰是由6个小正方体构成的长方体，则应选择（ ）A．∵∵B．∵∵C．∵∵D．∵∵【答案】D【解析】【分析】观察图形可知，∵~∵的小正方体的个数分别为4，3，3，2，其中∵∵组合不能构成长方体，∵∵组合符合题意【详解】解：观察图形可知，∵~∵的小正方体的个数分别为4，3，3，2，其中∵∵组合不能构成长方体，∵∵组合符合题意故选D【点睛】本题考查了立体图形，应用空间想象能力是解题的关键．二、填空题35．（2022·江苏无锡·中考真题）请写出命题“如果a b>，那么0-<”的逆命题：b a________．【答案】如果0-<，那么a b>b a【分析】根据逆命题的概念解答即可．【详解】解：命题“如果a b>，那么0b a-<，那么a b>”，-<”的逆命题是“如果0b a故答案为：如果0-<，那么a b>．b a【点睛】此题考查了互逆命题的知识，两个命题中，如果第一个命题的条件是第二个命题的结论，而第一个命题的结论又是第二个命题的条件，那么这两个命题叫做互逆命题．其中一个命题称为另一个命题的逆命题．36．（2022·湖南常德·中考真题）如图是一个正方体的展开图，将它拼成正方体后，“神”字对面的字是________．【答案】月【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：由正方体的展开图特点可得：“神”字对面的字是“月”．故答案为：月．【点睛】此题考查了正方体相对两个面上的文字的知识；掌握常见类型展开图相对面上的两个字的特点是解决本题的关键．37．（2022·浙江湖州·中考真题）“如果a b =，那么a b =”的逆命题是___________．【答案】如果a b =，那么a b =【分析】把一个命题的条件和结论互换就得到它的逆命题，从而得出答案．【详解】解：“如果a b =，那么a b =”的逆命题是：“如果a b =，那么a b =”，故答案为：如果a b =，那么a b =．【点睛】本题考查命题与定理，解题的关键是理解题意，掌握逆命题的定义． 38．（2022·浙江温州·中考真题）如图是某风车示意图，其相同的四个叶片均匀分布，水平地面上的点M 在旋转中心O 的正下方．某一时刻，太阳光线恰好垂直照射叶片,OA OB ，此时各叶片影子在点M 右侧成线段CD ，测得8.5m,13mMC CD==，垂直于地面的木棒EF与影子FG的比为2∵3，则点O，M之间的距离等于___________米．转动时，叶片外端离地面的最大高度等于___________米．【答案】1010【分析】过点O作AC、BD的平行线，交CD于H，过点O作水平线OJ交BD 于点J，过点B作BI∵OJ，垂足为I，延长MO，使得OK＝OB，求出CH的长度，根据23EF OMFG MH==，求出OM的长度，证明BIO JIB∽，得出23BI IJ=，49OI IJ=，求出IJ、BI、OI的长度，用勾股定理求出OB的长，即可算出所求长度．【详解】如图，过点O作AC、BD的平行线，交CD于H，过点O作水平线OJ 交BD于点J，过点B作BI∵OJ，垂足为I，延长MO，使得OK＝OB，由题意可知，点O是AB的中点，∵OH AC BD，∵点H是CD的中点，∵13m CD=，∵16.5m2CH HD CD===，∵8.5 6.515m MH MC CH=+=+=，又∵由题意可知：23EF OMFG MH==，∵2153OM=，解得10m=OM，∵点O、M之间的距离等于10m，∵BI∵OJ，∵90BIO BIJ∠=∠=︒，∵由题意可知：90OBJ OBI JBI ∠=∠+∠=︒，又∵90BOI OBI ∠+∠=︒，∵BOI JBI ∠=∠，∵BIO JIB ∽，∵23BI OI IJ BI ==，∵23BI IJ =，49OI IJ =， ∵,OJ CD OH DJ ，∵四边形IHDJ 是平行四边形，∵ 6.5m OJ HD ==， ∵46.5m 9OJ OI IJ IJ IJ =+=+=，∵ 4.5m IJ =，3m BI =，2m OI =，∵在Rt OBI △中，由勾股定理得：222OB OI BI =+，∵OB ，∵OB OK ==，∵(10m MK MO OK =+=，∵叶片外端离地面的最大高度等于(10m，故答案为：10，10+【点睛】本题主要考查了投影和相似的应用，及勾股定理和平行四边形的判定与性质，正确作出辅助线是解答本题的关键．39．（2022·浙江杭州·中考真题）某项目学习小组为了测量直立在水平地面上的旗杆AB 的高度，把标杆DE 直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC =8.72m ，EF =2.18m ．已知B ，C ，E ，F 在同一直线上，AB ∵BC ，DE ∵EF ，DE =2.47m ，则AB =_________m ．【答案】9.88【分析】根据平行投影得AC ∵DE ，可得∵ACB =∵DFE ，证明Rt ∵ABC ∵∵Rt ∵DEF ，然后利用相似三角形的性质即可求解．【详解】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC =8.72m ，EF =2.18m ．∵AC ∵DE ，∵∵ACB =∵DFE ，∵AB ∵BC ，DE ∵EF ，∵∵ABC =∵DEF =90°，∵Rt ∵ABC ∵∵Rt ∵DEF ， ∵AB BC DE EF =，即8.722.47 2.18AB =，解得AB =9.88， ∵旗杆的高度为9.88m ．故答案为：9.88．【点睛】本题考查了相似三角形的判定与性质，平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．证明Rt ∵ABC ∵∵Rt ∵DEF 是解题的关键．40．（2022·湖南衡阳·中考真题）如图，在ABC 中，分别以点A 和点B 为圆心，大于12AB 的长为半径作圆弧，两弧相交于点M 和点N ，作直线MN 交CB 于点D ，连接AD ．若8AC =，15BC =，则ACD △的周长为_________．【答案】23【分析】由作图可得：MN 是AB 的垂直平分线，可得,DA DB =再利用三角形的周长公式进行计算即可．【详解】解：由作图可得：MN 是AB 的垂直平分线，,DA DB ∴=8AC =，15BC =，81523,ACD CAC CD AD AC CD BD AC BC 故答案为：23【点睛】本题考查的是线段的垂直平分线的作图，线段的垂直平分线的性质，掌握“线段的垂直平分线的性质”是解本题的关键．三．解答题41．（2022·陕西·中考真题）小明和小华利用阳光下的影子来测量一建筑物顶部旗杆的高．如图所示，在某一时刻，他们在阳光下，分别测得该建筑物OB 的影长OC 为16米，OA 的影长OD 为20米，小明的影长FG 为2.4米，其中O 、C 、D 、F 、G 五点在同一直线上，A 、B 、O 三点在同一直线上，且AO ∵OD ，EF ∵FG ．已知小明的身高EF 为1.8米，求旗杆的高AB ．【答案】旗杆的高AB 为3米．【分析】证明∵AOD ∵∵EFG ，利用相似比计算出AO 的长，再证明∵BOC ∵∵AOD ，然后利用相似比计算OB 的长，进一步计算即可求解． 【详解】解：∵AD ∵EG ，∵∵ADO =∵EGF ． 又∵∵AOD =∵EFG =90°，∵∵AOD ∵∵EFG ． ∵AO ODEF FG =．∵ 1.820152.4EF OD AO FG ⋅⨯===． 同理，∵BOC ∵∵AOD ．∵BO OCAO OD =．∵15161220AO OC BO OD ⋅⨯===． ∵AB =OA −OB =3（米）．∵旗杆的高AB 为3米．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．42．（2022·陕西·中考真题）如图，已知,,ABC CA CB ACD =∠△是ABC 的一个外角．请用尺规作图法，求作射线CP ，使CP AB ∥．（保留作图痕迹，不写作法）。

投影与视图一、选择题1.2018•某某某某•3分）如图所示的正六棱柱的主视图是（）A.B.C.D.【答案】A【考点】简单几何体的三视图【解析】【解答】解：∵从正面看是左右相邻的3个矩形，中间的矩形面积较大，两边的矩形面积相同，∴答案A符合题意故答案为：A【分析】根据主视图是从正面看到的平面图形，即可求解。

2．（2018•某某某某•3分）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：B．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．3. （2018•某某•3分）如图所示的几何体的左视图为第3题A B C D【解析】本题考察三视图，容易，但注意错误的选项B和C.【答案】D ★4. （2018•某某某某•3分）如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A. B.C. D.【答案】B【考点】简单几何体的三视图【解析】【解答】解：从左面看到的图形是故答案为：B【分析】在侧投影面上的正投影叫做左视图；观察的方法是：从左面看几何体得到的平面图形。

5．（2018·某某省某某·3分）如图，是由四个相同的小正方体组合而成的几何体，它的左视图是（）A．B．C．D．【分析】左视图是从左边看得出的图形，结合所给图形及选项即可得出答案．【解答】解：该几何体的主视图为：；左视图为；俯视图为；故选：C．【点评】此题考查了简单几何体的三视图，属于基础题，解答本题的关键是掌握左视图的观察位置．6．（2018·某某省某某·3分）一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【解答】解：结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选：C．【点评】此题主要考查了由三视图判断几何体，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．7．（2018·某某省某某·3分）把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是一个等腰三角形，高线是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．8．（2018·某某省某某·3分）如图是由5个大小相同的小正方体摆成的立体图形，它的主视图是（）A．B．C．D．【解答】解：从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间．故选：A．9（2018·某某潍坊·3分）如图所示的几何体的左视图是（）A． B． C． D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．10（2018·某某某某·3分）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是（）A．12cm2B．（12+π）cm2C．6πcm2D．8πcm2【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【解答】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1cm，高是3cm．所以该几何体的侧面积为2π×1×3=6π（cm2）．故选：C．【点评】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．11（2018·某某某某·3分）如图是下列哪个几何体的主视图与俯视图（）A．B．C．D．【分析】直接利用主视图以及俯视图的观察角度结合结合几何体的形状得出答案．【解答】解：由已知主视图和俯视图可得到该几何体是圆柱体的一半，只有选项C符合题意．故选：C．【点评】此题主要考查了由三视图判断几何体，正确掌握常见几何体的形状是解题关键．12（2018·某某威海·3分）如图是某圆锥的主视图和左视图，该圆锥的侧面积是（）A．25π B．24π C．20π D．15π【分析】求得圆锥的底面周长以及母线长，即可得到圆锥的侧面积．【解答】解：由题可得，圆锥的底面直径为8，高为3，∴圆锥的底面周长为8π，圆锥的母线长为=5，∴圆锥的侧面积=×8π×5=20π，故选：C．【点评】本题主要考查了由三视图判断几何体以及圆锥的计算，圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．13（2018·某某潍坊·3分）如图所示的几何体的左视图是（）A． B． C． D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．14．（2018••2分）下列几何体中，是圆柱的为A．B． C．D．【答案】A【解析】A选项为圆柱，B选项为圆锥，C选项为四棱柱，D选项为四棱锥．【考点】立体图形的认识15. （2018•某某•4分）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A. （A）B. （B）C. （C）D. （D）【答案】A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，故选A.【详解】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.16. （2018•某某省永州市•4分）如图几何体的主视图是（）A． B． C． D．【分析】依据从该几何体的正面看到的图形，即可得到主视图．【解答】解：由图可得，几何体的主视图是：故选：B．【点评】本题主要考查了三视图，解题时注意：视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．17 （2018年某某省某某市•3分）下列几何体中，主视图与俯视图不相同的是（）A． B． C． D．正方体四棱锥圆柱球【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：四棱锥的主视图与俯视图不同．故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．18. （2018·某某生产建设兵团·5分）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看竖直叠放2个正方形．故选：C．【点评】此题考查了几何体的三种视图和学生的空间想象能力，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．19 （2018·某某某某·3分）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱 B．圆锥 C．长方体D．球【考点】U3：由三视图判断几何体．【分析】综合该物体的三种视图，分析得出该立体图形是圆柱体．【解答】解：A、圆柱的三视图分别是长方形，长方形，圆，正确；B、圆锥体的三视图分别是等腰三角形，等腰三角形，圆及一点，错误；C、长方体的三视图都是矩形，错误；D、球的三视图都是圆形，错误；故选：A．【点评】本题由物体的三种视图推出原来几何体的形状，考查了学生的思考能力和对几何体三种视图的空间想象能力．20. （2018·某某·3分）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A. B. C. D.【答案】A【解析】分析：画出从正面看到的图形即可得到它的主视图．详解：这个几何体的主视图为：故选：A．点睛：本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．21. （2018·某某某某·4分）下面几何的主视图是（）A．B．C．D．【分析】主视图是从物体正面看所得到的图形．【解答】解：从几何体正面看，从左到右的正方形的个数为：2，1，2．故选B．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，解答时学生易将三种视图混淆而错误地选其它选项．22．（2018•某某某某•3分）某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．故选：B．【点评】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．23．（2018•某某某某•3分）如图，该几何体的俯视图是（）A．B．C． D．【分析】找到从几何体的上面所看到的图形即可．【解答】解：从几何体的上面看可得，故选：A．【点评】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．24．（2018•某某某某•3分）由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图所示，则小正方体的个数不可能是（）A．5 B．6 C．7 D．8【分析】直接利用左视图以及俯视图进而分析得出答案．【解答】解：由左视图可得，第2层上至少一个小立方体，第1层一共有5个小立方体，故小正方体的个数最少为：6个，故小正方体的个数不可能是5个．故选：A．【点评】此题主要考查了由三视图判断几何体，正确想象出最少时几何体的形状是解题关键．25．（2018·某某临安·3分）小明从正面观察如图所示的两个物体，看到的是（）A．B．C．D．【考点】三视图【分析】分别找出四个选项中图形是从哪个方位看到的，此题得解．【解答】解：A、从上面看到的图形；B、从右面看到的图形；C、从正面看到的图形；D、从左面看到的图形．故选：C．【点评】本题考查了简单组合体的三视图，观察组合体，找出它的三视图是解题的关键．26.（2018·某某某某·4分）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【考点】三视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图，又利用了中心对称图形．27.（2018·某某某某·3分）由五个大小相同的正方体组成的几何体如图所示，那么它的主视图是（）A．B．C．D．【考点】三视图【分析】得到从几何体正面看得到的平面图形即可．【解答】解：从正面看得到3列正方形的个数依次为2，1，1．故选C．【点评】考查三视图的相关知识；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．28（2018·某某某某·3分）下列几何体中，俯视图为三角形的是（）A. B.C. D.【考点】简单几何体的三视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】Ａ、圆锥的俯视图是一个圆并用圆心，故Ａ不符合题意；Ｂ、长方体的俯视图是一个长方形，故Ｂ不符合题意；Ｃ、直三棱柱的俯视图是三角形，故Ｃ符合题意；Ｄ、四棱锥的俯视图是一个四边形，故Ｄ不符合题意；故答案为C。

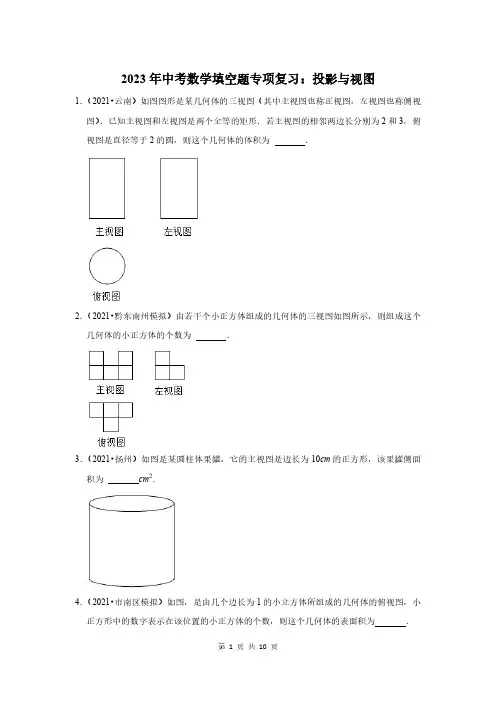

2023年中考数学填空题专项复习：投影与视图1．（2021•云南）如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为．2．（2021•黔东南州模拟）由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为．3．（2021•扬州）如图是某圆柱体果罐，它的主视图是边长为10cm的正方形，该果罐侧面积为cm2．4．（2021•市南区模拟）如图，是由几个边长为1的小立方体所组成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，则这个几何体的表面积为．5．（2021•深圳模拟）如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图，若组成这个几何体的小正方体的块数为n，则n的最小值与最大值的和为．6．（2020•市北区二模）一透明的敞口正方体容器装有一些液体，棱AB始终在水平桌面上，容器底部的倾斜角为α，（∠CBE＝α，如图1所示），此时液面刚好过棱CD，并与棱BB'交于点Q，此时液体的形状为直三棱柱，三视图及尺寸如图2所示，当正方体平放（正方形ABCD在桌面上）时，液体的深度是dm．7．（2021•市北区一模）老师用10个1cm×1cm×1cm的小正方体摆出一个立体图形，它的主视图如图①所示，且图中任意两个相邻的小正方体至少有一条棱（1cm）共享，或有一面（1cm×1cm）共享．老师拿出一张3cm×4cm的方格纸（如图②），请小亮将此10个小正方体依主视图摆放在方格纸中的方格内，小亮摆放后的几何体表面积最大为cm2．（小正方体摆放时不得悬空，每一小正方体的棱均与水平线垂直或平行）8．（2020秋•白银期末）如图所示的是三个直立在地面上的艺术字母的投影（阴影部分）效果，在艺术字母“L，K，C”的投影中，属于同一种投影是．9．（2021秋•晋中期末）皮影戏是一种以兽皮或纸板做成的人物剪影，在灯光照射下用隔亮布进行表演的民间戏剧．表演者在幕后操纵剪影、演唱，或配以音乐，具有浓厚的乡土气息．“皮影戏”中的皮影是（填写“平行投影”或“中心投影”）．10．（2021秋•紫金县月考）一天上午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛，如图是摄影师在同一位置拍摄的两张照片，那么（填“甲”或“乙”照片）是参加400m比赛时照的．2023年中考数学填空题专项复习：投影与视图参考答案与试题解析1．（2021•云南）如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为3π．【考点】由三视图判断几何体；简单几何体的三视图．【专题】投影与视图；运算能力．【分析】由三视图得此几何体为：圆柱，并得到圆柱的底面半径和高，由体积公式计算出几何体的体积．【解答】解：由三视图知几何体为圆柱，且底面圆的半径是1，高是3，∴这个几何体的体积为：π×12×3＝3π．故答案为：3π．【点评】本题考查由三视图求体积，解题的关键是熟练掌握三视图的作图规则，由三视图还原出实物图的几何特征．2．（2021•黔东南州模拟）由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为6．【考点】由三视图判断几何体．【专题】投影与视图；空间观念．【分析】根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两层2列，故可得出该几何体的小正方体的个数．【解答】解：综合三视图，我们可得出：所以组成这个几何体的小正方体的个数为2+1+1+2＝6，故答案为：6．【点评】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．3．（2021•扬州）如图是某圆柱体果罐，它的主视图是边长为10cm的正方形，该果罐侧面积为100πcm2．【考点】几何体的表面积；圆柱的计算；简单几何体的三视图；由三视图判断几何体．【专题】投影与视图；空间观念．【分析】此几何体为圆柱，那么侧面积＝底面周长×高．【解答】解：由题意得圆柱的底面直径为10cm，高为10cm，∴侧面积＝10π×10＝100π(cm2)．故答案为：100π．【点评】本题考查了由三视图判断几何体，难点是确定几何体的形状，关键是找到等量关系里相应的量．4．（2021•市南区模拟）如图，是由几个边长为1的小立方体所组成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，则这个几何体的表面积为46．【考点】几何体的表面积；由三视图判断几何体．【专题】投影与视图；空间观念．【分析】根据俯视图得出主视图、左视图的正方形的数目，表面积为三种视图的面积和的2倍．【解答】解：这个几何体的主视图有三列，从左到右分别是3，4，1，左视图有三列，从左到右分别是3，4，2，表面积为：（8+9+6）×2＝46，故答案为：46．【点评】考查简单几何体的三视图的画法，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．5．（2021•深圳模拟）如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图，若组成这个几何体的小正方体的块数为n，则n的最小值与最大值的和为26．【考点】由三视图判断几何体．【专题】投影与视图；空间观念．【分析】根据主视图、俯视图，求出摆放最多时和最少时的正方体的个数，进而求出答案．【解答】解：根据主视图、俯视图，可以得出最少时、最多时，在俯视图的相应位置上所摆放的个数如下：最少时需要10个，最多时需要16个，因此n＝10+16＝26，故答案为：26．【点评】本题考查简单组合体的三视图，在俯视图上相应位置标出所摆放的个数是解决问题的关键．6．（2020•市北区二模）一透明的敞口正方体容器装有一些液体，棱AB始终在水平桌面上，容器底部的倾斜角为α，（∠CBE＝α，如图1所示），此时液面刚好过棱CD，并与棱BB'交于点Q，此时液体的形状为直三棱柱，三视图及尺寸如图2所示，当正方体平放（正方形ABCD在桌面上）时，液体的深度是 1.5dm．【考点】由三视图判断几何体．【专题】投影与视图；空间观念．【分析】首先根据水面与水平面平行可以得到CQ与BE平行，利用勾股定理即可求得BQ的长，由题意可知液体正好是一个以△BCQ是底面的直棱柱，据此即可求得液体的体积，进一步求得液体的深度．【解答】解：∵CQ＝5dm，BC＝4dm，∴BQ＝＝＝3（dm），∴液体的体积为：V＝×3×4×4＝24（dm3），液∴液体的深度是24÷（4×4）＝1.5（dm）．故答案为：1.5．【点评】本题考查了四边形的体积计算以及三视图的认识和勾股定理的运用，正确理解棱柱的体积的计算是关键．7．（2021•市北区一模）老师用10个1cm×1cm×1cm的小正方体摆出一个立体图形，它的主视图如图①所示，且图中任意两个相邻的小正方体至少有一条棱（1cm）共享，或有一面（1cm×1cm）共享．老师拿出一张3cm×4cm的方格纸（如图②），请小亮将此10个小正方体依主视图摆放在方格纸中的方格内，小亮摆放后的几何体表面积最大为52 cm2．（小正方体摆放时不得悬空，每一小正方体的棱均与水平线垂直或平行）【考点】几何体的表面积；由三视图判断几何体．【专题】投影与视图；应用意识．【分析】如图，10个小正方体像俯视图中这样摆放时，几何体的表面积最大．【解答】解：如图，10个小正方体像俯视图中这样摆放时，几何体的表面积最大，最大值＝3×6+2×10+14＝52（cm2），故答案为：52．【点评】本题考查三视图，几何体的表面积等知识，解题的关键是理解题意，灵活运用所学知识解决问题．8．（2020秋•白银期末）如图所示的是三个直立在地面上的艺术字母的投影（阴影部分）效果，在艺术字母“L，K，C”的投影中，属于同一种投影是L、K．【考点】平行投影．【专题】投影与视图；空间观念．【分析】通过判断光线是否平行确定中心投影和平移投影．【解答】解：根据题意，字母L、K的投影为中心投影，字母C的投影为平行投影．故答案为L、K．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．也考查了中心投影．9．（2021秋•晋中期末）皮影戏是一种以兽皮或纸板做成的人物剪影，在灯光照射下用隔亮布进行表演的民间戏剧．表演者在幕后操纵剪影、演唱，或配以音乐，具有浓厚的乡土气息．“皮影戏”中的皮影是中心投影（填写“平行投影”或“中心投影”）．【考点】平行投影；中心投影．【专题】投影与视图．【分析】根据中心投影的定义判断即可．【解答】解：“皮影戏”中的皮影是中心投影，故答案为：中心投影．【点评】本题考查中心投影，平行投影等知识，解题的关键是理解中心投影，平行投影的定义，属于中考常考题型．10．（2021秋•紫金县月考）一天上午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛，如图是摄影师在同一位置拍摄的两张照片，那么乙（填“甲”或“乙”照片）是参加400m比赛时照的．【考点】平行投影．【分析】在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．【解答】解：根据平行投影的规律：从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东，影长由长变短，再变长；∵比赛是在上午进行，∴则甲照片是参加100m的，乙照片是参加400m的．故答案为：乙．【点评】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东，影长由长变短，再变长．。

视图与投影【命题趋势】中考视图与投影仍是考查重点内容.尤其视图与投影与实际生活有关系的应用问题。

在中考的难度不大.分数约占3-6分左右。

【中考考查重点】一、投影二、三视图的判断三、立体图形的展开与折叠考点：投影1．投影：在光线的照射下.空间中的物体落在平面内的影子能够反映出该物体的形状和大小.这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影.点光源叫做投影中心．【注意】灯光下的影子为中心投影.影子在物体背对光的一侧．等高的物体垂直于地面放置时.在灯光下.离点光源近的物体的影子短.离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影.在平行投影下.同一时刻两物体的影子在同一方向上.并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影.叫做正投影．1．（2021•淮南模拟）下列现象中.属于中心投影的是（）A．白天旗杆的影子B．阳光下广告牌的影子C．舞台上演员的影子D．中午小明跑步的影子【答案】C【解答】解：A、白天旗杆的影子为平行投影.所以A选项不合题意；B、阳光下广告牌的影子为平行投影.所以B选项不合题意；C、舞台上演员的影子为中心投影.所以C选项符合题意；D、中午小明跑步的影子为平行投影.所以D选项不合题意．故选：C．2．（2020•南岸区模拟）如图.在直角坐标系中.点P（2.2）是一个光源．木杆AB两端的坐标分别为（0.1）.（3.1）．则木杆AB在x轴上的投影长为（）A．3B．5C．6D．7【答案】C【解答】解：延长P A、PB分别交x轴于A′、B′.作PE⊥x轴于E.交AB于D.如图.∵P（2.2）.A（0.1）.B（3.1）．∴PD＝1.PE＝2.AB＝3.∵AB∥A′B′.∴△P AB∽△P A′B′.∴＝.即＝.∴A′B′＝6.故选：C．3．（2020•青白江区模拟）如图.夜晚路灯下有一排同样高的旗杆.离路灯越近.旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化【答案】B【解答】解：由图易得AB＜CD.那么离路灯越近.它的影子越短.故选：B．考点：视图1．视图：由于可以用视线代替投影线.所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中.主视图反映物体的长和高.左视图反映了物体的宽和高.俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正.主左高平齐.左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线.看不到的线用虚线．4．（2021秋•淮安期末）某物体的三视图如图所示.那么该物体形状可能是（）A．圆柱B．球C．正方体D．长方体【答案】A【解答】解：根据三视图的知识.正视图以及左视图都为矩形.俯视图是一个圆.易判断该几何体是圆柱．故选：A．5．（2021秋•高州市校级期末）如图所示的几何体的左视图是（）A．B．C．D．【答案】C【解答】解：根据左视图的定义可知.这个几何体的左视图是一个正方形.正方形的内部的右上角是一个小正方形.故选：C．6．（2022•本溪模拟）如图所示的移动台阶.它的左视图是（）A．B．C．D．【答案】D【解答】解：从左面看.是一个矩形.矩形内部有两条横向的虚线．故选：D考点：几何体的展开与折叠1．常见几何体的展开图几何体立体图形表面展开图侧面展开图圆柱圆锥．正方体的展开图正方体有11种展开图.分为四类：第一类.中间四连方.两侧各有一个.共6种.如下图：第二类.中间三连方.两侧各有一、二个.共3种.如下图：第三类.中间二连方.两侧各有二个.只有1种.如图10；第四类.两排各有三个.也只有1种.如图11．7．（2021•宁波模拟）某几何体的三视图如图所示.则它的表面展开图是（）A．B．C．D．【答案】D【解答】解：这个几何体是正三棱柱.表面展开图如下：．故选：D．8．下列图形中.不是正方体的展开图形的是（）A．B．C．D．【答案】C【解答】解：正方体共有11种表面展开图.A、B、D能围成正方体；C不能.折叠后有两个面重合.不能折成正方体．故选：C．9．在图中剪去1个小正方形.使得到的图形经过折叠能够围成一个正方体.则要剪去的正方形对应的数字是（）A．1B．2C．3D．4【答案】B【解答】解：由正方体的平面展开图得.要剪去的正方形对应的数字是2．、故选：B1．北京冬奥会的吉祥物是一只叫冰墩墩的熊猫.这次冰墩墩的3D设计.就是将熊猫拟人化.含义就是告诉全世界的人.中国是一个社会和谐.人们生活富裕的国家．如图是正方体的展开图.每个面内都写有汉字.折叠成立体图形后“冬”的对面是（）A．奥B．会C．吉D．祥【答案】D【解答】解：∵正方体的平面展开图中.相对面的特点是之间一定相隔一个正方形.∴折叠成立体图形后“冬”的对面是“祥”.故选：D．2．（2020•安顺）下列四幅图中.能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反.不可能为同一时刻阳光下影子.所以A 选项错误；B、两棵小树的影子的方向相反.不可能为同一时刻阳光下影子.所以B选项错误；C、在同一时刻阳光下.树高与影子成正比.所以C选项正确．D、图中树高与影子成反比.而在同一时刻阳光下.树高与影子成正比.所以D选项错误；故选：C．3．（2017•贺州）小明拿一个等边三角形木框在太阳下玩耍.发现等边三角形木框在地面上的投影不可能是（）A．B．C．D．【答案】B【解答】解：当等边三角形木框与阳光平行时.投影是A；当等边三角形木框与阳光有一定角度时.投影是C或D；投影不可能是B．故选：B．4．（2022•商城县一模）下列几何体的三视图中.俯视图与主视图一定一致的是（）A．B．C．D．【答案】B【解答】解：长方体的俯视图与主视图都是矩形.但两个矩形的宽不一定相同.因此A 不符合题意；球的俯视图与主视图都是圆.因此B符合题意；圆锥的主视图是等腰三角形、俯视图都是带圆心的圆.因此选项C不符合题意；圆柱的主视图是矩形.俯视图是圆.因此D不符合题意；故选：B．5．（2022•黔东南州模拟）如图正三棱柱的左视图是（）A．B．C．D．【答案】C【解答】解：从左边看.是一个矩形．故选：C．6．（2021•岳麓区校级二模）某几何体的三视图如图.则该几何体是（）A．三棱柱B．长方体C．圆柱D．圆锥【答案】A【解答】解：∵几何体的主视图和左视图都是宽度相等的长方形.∴该几何体是一个柱体.又∵俯视图是一个三角形.∴该几何体是一个三棱柱．故选：A．7．（2021•吉林模拟）如图.小树AB在路灯O的照射下形成投影BC．若树高AB＝2m.树影BC＝3m.树与路灯的水平距离BP＝4m．则路灯的高度OP为m．【答案】【解答】解：∵AB∥OP.∴△ABC∽△OPC.∴＝.即＝.∴OP＝（m）．故答案为．1．（2020•广西）下列几何体中.左视图为三角形的是（）A．B．C．D．【答案】C【解答】解：A、从左边看是一个圆.故本选项不合题意；B、从左边看是一个正方形.故本选项不合题意；C、从左边看是一个三角形.故本选项符合题意；D、从左边看是一个矩形.故本选项不合题意；故选：C．2．（2021•攀枝花）如图是一个几何体的三视图.则这个几何体是（）A．圆锥B．圆柱C．三棱柱D．三棱锥【答案】A【解答】解：由于俯视图为圆形可得为球、圆柱.圆锥.主视图和左视图为三角形可得此几何体为圆锥.故选：A．3．（2021•阿坝州）如图所示的几何体的左视图是（）A．B．C．D．【答案】D【解答】解：从左面看.能看到上下两个小正方形．故选：D．4．（2021•兰州）如图.该几何体的主视图是（）A．B．C．D．【答案】C【解答】解：从正面看.可得如下图形：故选：C．5．（2021•河南）如图是由8个相同的小正方体组成的几何体.其主视图是（）A．B．C．D．【答案】A【解答】解：该几何体的主视图有三层.从上而下第一层主视图为一个正方形.第二层主视图为两个正方形.第三层主视图为三个正方形.且左边是对齐的．故选：A．6.（2021•随州）如图是由4个相同的小正方体构成的一个组合体.该组合体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【解答】解：如图所示：故该组合体的三视图中完全相同的是主视图和左视图.故选：A．7．（2021•泰安）如图是由若干个同样大小的小正方体所搭几何体的俯视图.小正方形中的数字表示在该位置小正方体的个数.则这个几何体的左视图是（）A．B．C．D．【答案】B【解答】解：从左边看从左到右第一列是两个小正方形.第二列有4个小正方形.第三列有3个小正方形.故选：B．1．（2021•紫金县校级二模）如图所示的几何体的左视图为（）A．B．C．D．【答案】C【解答】解：从物体左面看.是一个正方形.正方形内部有一条纵向的虚线．故选：C．2．（2022•大渡口区模拟）下列四个几何体中.从正面看是三角形的是（）A．B．C．D．【答案】B【解答】解：A．主视图为长方形.不符合题意；B．主视图为三角形.符合题意；C．主视图为长方形.不符合题意；D．主视图为长方形.不符合题意．故选：B．3．如图.一个几何体上半部为正四棱锥.下半部为立方体.且有一个面涂有颜色．下列图形中.是该几何体的表面展开图的是（）A．B．C．D．【答案】C【解答】解：A．只有三个三角形.不是该几何体的表面展开图.故本选项不合题意；B．涂有颜色的面不能与三角形的面相邻.故本选项不合题意；C．是该几何体的表面展开图.故本选项符合题意；D．涂有颜色的面不能与三角形的面相邻.故本选项不合题意；故选：C．4．（2021•腾冲市模拟）如图是一个几何体的三视图.则这个几何体的侧面积是（）A．48πB．57πC．24πD．33π【答案】C【解答】解：易得此几何体为圆锥.底面直径为6.母线长为8.所以圆锥的侧面积＝πrl＝8×3π＝24π.故选：C5．（2019•望花区三模）如图.物体在灯泡发出的光照射下形成的影子是投影．（填“平行”或“中心”）．【答案】中心【解答】解：由于光源是由一点发出的.因此是中心投影.故答案为：中心．6．（2020•槐荫区模拟）如图.已知路灯离地面的高度AB为4.8m.身高为1.6m的小明站在D处的影长为2m.那么此时小明离电线杆AB的距离BD为m．【答案】4【解答】解：∵DE∥AB.∴△CDE∽△CBA.∴＝.即＝.∴CB＝6.∴BD＝BC﹣CD＝6﹣2＝4（m）．故答案为4．。

投影与视图☞解读考点☞2年中考1．（北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱 B．圆锥 C．球 D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A． B． C． D．【答案】B．考点：简单组合体的三视图．3．（柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A． B． C． D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C．考点：由三视图判断几何体．5．（梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（扬州）如图所示的物体的左视图为（）A． B． C． D．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）A． B． C． D．【答案】D．【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D；故选D．考点：1．由三视图判断几何体；2．作图-三视图．9．（德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A．200πcm3 B．500πcm3 C．1000πcm3 D．2000πcm3【答案】B．考点：由三视图判断几何体．10．（南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B． C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4 B．5 C．6 D．9【答案】A．考点：由三视图判断几何体．12．（齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7 B．6或7 C．6或7或8 D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB 方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m/s．试题解析：（1）如图，（2）设小明原来的速度为xm/s，则CE=2xm，AM=AF﹣MF=（4x﹣1.2）m，EG=2×1.5x=3xm，BM=AB﹣AM=12﹣（4x﹣1.2）=13.2﹣4x，∵点C，E，G在一条直线上，CG∥AB，∴△OCE∽△OAM，△OEG∽△OMB，∴CE OEAM OM=，EG OEBM OM=，∴CE EGAM BM=，即234 1.213.24x xx x=--，解得x=1.5，经检验x=1.5为方程的解，∴小明原来的速度为1.5m/s．答：小明原来的速度为1.5m/s．考点：1．相似三角形的应用；2．中心投影．19．（兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO1=6米，圆柱部分的高OO1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO1，如图所示，∵EO1=6米，OO1=4米，∴EO=EO1﹣OO1=6﹣4=2米，∵AD=BC=8米，∴OA=OD=4米，在Rt△AOE中，tan∠EAO=2142EOOA==，则∠EAO≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．1．（绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（）A． B． C． D．【答案】B．考点：简单组合体的三视图．2．（吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A ．B ．C ．D ．正方体 长方体 球 圆锥【答案】B ．考点：简单几何体的三视图．5．（宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（ ）A 2cmB ．2cmC ．26cm πD ．23cm π 【答案】A ． 【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm ，高为3cm ，∴根据勾cm ．∴侧面积=()2112r l 21cm 22ππ⋅⋅=⨯⨯．故选A ．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（湖州） 如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3．【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3．考点：简单组合体的三视图。

2023年中考数学一轮复习：投影与视图一、单选题1．如图，用一个平面去截正方体，截掉了正方形的一个角，且截面经过原正方体三条棱的中点，剩下几何体的展开图应该是（）A．B．C．D．2．如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）A．主视图不变B．俯视图改变C．左视图不变D．以上三种视图都改变3．两个完全相同的长方体，按如图方式摆放，其主视图为（）A．B．C．D．二、填空题4．一个几何体是由许多规格相同的小正方体堆积而成的，其主视图、左视图如图所示，要摆成这样的几何体，至少需用个正方体，最多需用个正方体；5．如图，是正方体的一种平面展开图，各面都标有数字，则数字为－4的面与它对面的数字之积是.6．如图所示，水平放置的长方体的底面是长为4 cm、宽为2 cm的长方形，它的主视图的面积为12 2cm，则长方体的体积等于3cm.三、综合题7．下面图（1），图（2）分别是两种不同情形下旗杆和木杆的影子．（1）哪个图反映了阳光下的情形？（2）若同一时刻阳光下，木杆的影子长为0.8米，旗杆的影子长为7.2米，木杆的高为1.5米，求旗杆的高度．8．如图是由10个同样大小的小正方体搭成的物体，（1）请分别画出它的主视图和俯视图．（2）在主视图和俯视图不变的情况下，你认为最多还可以添加个小正方体．9．如图是小明用10块棱长都为3cm的正方体搭成的几何体．（1）分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）小明所搭几何体的表面积（包括与桌面接触的部分）是．10．李明同学设计了某个产品的正方体包装盒如图所示，由于粗心少设计了其中一个顶盖，请你把它补上，使其成为一个两面均有盖的正方体盒子.（1）共有种弥补方法；（2）任意画出一种成功的设计图（在图中补充）；（3）在你帮忙设计成功的图中，要把-6，8，10，-10，-8，6这些数字分别填入六个小正方形，使得折成的正方体相对面上的两个数相加得0.（直接在图中填上）11．如图是一个正方体纸盒的表面展开图，纸盒中相对两个面上的数互为倒数.（1）填空：a=，b=；（2）先化简，再求值：()()2223252ab a b ab a ab⎡⎤------⎣⎦.12．有若干个完全相同的小正方体堆成一个如图所示几何体.（1）图中共有个小正方体.（2）画出该几何体的主视图、左视图、俯视图.（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加个小正方体.13．我们知道，将一个正方体或长方体的表面沿某些棱剪开，可以展成一个平面图形．（1）下列图形中，是正方体的表面展开图的是．（2）如图所示的长方体，长、宽、高分别为4、3、6，若将它的表面沿某些棱剪开，展成一个平面图形．则下列图形中，可能是该长方体表面展开图的有（填序号）（3）下列图是题（2）中长方体的一种表面展开图，它的外围周长为52，事实上，题（2）中长方体的表面展开图还有不少，聪明的你能画出一个使外围周长最大的表面展开图吗？请画出这个表面展开图，并求出它的外围周长．14．小彬做了探究物体投影规律的实验，并提出了一些数学问题请你解答：（1）如图1，白天在阳光下，小彬将木杆AB水平放置，此时木杆在水平地面上的影子为线段A B''.①若木杆AB的长为1m，则其影子A B''的长为m；②在同一时刻同一地点，将另一根木杆CD直立于地面，请画出表示此时木杆CD在地面上影子的线段DM；（2）如图2，夜晚在路灯下，小彬将木杆EF水平放置，此时木杆在水平地面上的影子为线段E F''.①请在图中画出表示路灯灯泡位置的点P；②若木杆EF的长为1m，经测量木杆EF距离地面1m，其影子E F''的长为1.5m，则路灯P距离地面的高度为m.15．如图，在平整的地面上，用10个棱长都为2cm的小正方体堆成一个几何体.（1）画出这个几何体的三视图；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体.16．用若干个完全相同的小正方体搭成一个几何体，使它从正面和左面看到的形状图如图所示.（1）搭这样一个几何体最多需要多少个小正方体？（2）画出（1）中所搭几何体从上面看到的形状图，并标出各个小正方形所在位置的小正方体的个数. 17．如图，是由6个大小相同的小正方体块搭建的几何体，其中每个小正方体的棱长为l厘米.（1）如果在这个几何体上再添加一些小立方体块，并保持俯视图和左视图不变，最多可以再添加个小立方块.（2）请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图.18．晚上，小亮在广场乘凉，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯P照射下的影子BC（请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m=，测得小亮影长2BC m=，小亮与灯杆的距离13BO m=，请求出灯杆的高PO．19．综合实践问题情景：某综合实践小组进行废物再利用的环保小卫士行动. 他们准备用废弃的宣传单制作装垃圾的无．盖．纸盒.操作探究：（1）若准备制作一个无盖．．的正方体形纸盒，如图1，下面的哪个图形经过折叠能围成无盖．．正方体形纸盒？（2）如图2是小明的设计图，把它折成无盖．．正方体形纸盒后与“保”字相对的是哪个字？（3）如图3，有一张边长为20cm的正方形废弃宣传单，小华准备将其四角各剪去一个小正方形，折成无．盖．长方体形纸盒.①请你在图3中画出示意图，用实线表示剪切线，虚线表示折痕.②若四角各剪去了一个边长为xcm的小正方形，用含x的代数式表示这个纸盒的高以及底面积，当小正方形边长为4cm时，求纸盒的容积.20．如图所示，一透明的敞口正方体容器ABCD﹣A'B'C'D'装有一些液体，棱AB始终在水平桌面上，液面刚好过棱CD，并与棱BB'交于点Q．此时液体的形状为直三棱柱，其三视图及尺寸见下图所示请解决下列问题：（1）CQ与BE的位置关系是，BQ的长是dm：（2）求液体的体积；（提示：直棱柱体积＝底面积×高）（3）若容器底部的倾斜角∠CBE＝α，求α的度数．（参考数据：sin49°＝cos41°＝34，tan37°＝34）21．【问题情境】小圣所在的综合实践小组准备制作一些无盖纸盒收纳班级讲台上的粉笔．【操作探究】（1）图1中的哪些图形经过折叠能围成无盖正方体纸盒？（填序号）．（2）小圣所在的综合实践小组把折叠成6个棱长都为2dm的无盖正方体纸盒摆成如图2所示的几何体．①请计算出这个几何体的体积；②如果在这个几何体上再添加一些相同的正方体纸盒，并保持从上面看到的形状和从左面看到的形状不变，最多可以再添加个正方体纸盒．22．阅读以下文字并解答问题：在“物体的高度”活动中，某数学兴趣小组的4名同学选择了测量学校里的四棵树的高度.在同一时刻的阳光下，他们分别做了以下工作：小芳：测得一根长为1米的竹竿的影长为0.8米，甲树的影长为4.08米（如图1）.小华：发现乙树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图2），墙壁上的影长为1.2米，落在地面上的影长为2.4米.小丽：测量的丙树的影子除落在地面上外，还有一部分落在教学楼的第一级台阶上（如图3），测得此影子长为0.2米，一级台阶高为0.3米，落在地面上的影长为4.4米.小明：测得丁树落在地面上的影长为2.4米，落在坡面上影长为3.2米（如图4）.身高是1.6m的小明站在坡面上，影子也都落坡面上，小芳测得他的影长为2m.（1）在横线上直接填写甲树的高度为米.（2）求出乙树的高度（画出示意图）.（3）请选择丙树的高度为（）A．6.5米B．5.75米C．6.05米D．7.25米（4）你能计算出丁树的高度吗？试试看.23．如图1是边长为20cm的正方形薄铁片，小明将其四角各剪去一个相同的小正方形（图中阴影部分）后，发现剩余的部分能折成一个无盖的长方体盒子，图2为盒子的示意图（铁片的厚度忽略不计）.（1）设剪去的小正方形的边长为 (cm)x ，折成的长方体盒子的容积为 ()3cm V ，直接写出用只含字母x 的式子表示这个盒子的高为 cm ，底面积为 2cm ，盒子的容积 V 为3cm ，（2）为探究盒子的体积与剪去的小正方形的边长 x 之间的关系，小明列表分析：填空：①m = ， n = ；②由表格中的数据观察可知当 x 的值逐渐增大时， V 的值 .（从“逐渐增大”，“逐渐减小”“先增大后减小”，“先减小后增大”中选一个进行填空）24．如图，A 、B 、C 分别表示甲、乙、丙三个物体的顶端，甲物体高3米，影长2米，乙物体高2米，影长3米，甲乙两物体相距4米.（1）请在图中画出光源灯的位置及灯杆，并画出物体丙的影子.（2）若甲、乙、丙及灯杆都与地面垂直，且在同一直线上，求灯杆的高度.25．测量金字塔高度：如图1，金字塔是正四棱锥 S ABCD -，点O是正方形 ABCD 的中心 SO 垂直于地面，是正四棱锥 S ABCD - 的高，泰勒斯借助太阳光.测量金字塔影子 PBC 的相关数据，利用平行投影测算出了金字塔的高度，受此启发，人们对甲、乙、丙三个金字塔高度也进行了测量.甲、乙、丙三个金字塔都用图1的正四棱锥 S ABCD - 表示.（1）测量甲金字塔高度：如图2，是甲金字塔的俯视图，测得底座正方形 ABCD 的边长为 80m ，金字塔甲的影子是 50m PBC PC PB ==， ，此刻，1米的标杆影长为0.7米，则甲金字塔的高度为m.（2）测量乙金字塔高度：如图1，乙金字塔底座正方形 ABCD 边长为 80m ，金字塔乙的影子是PBC ， 75PCB PC ∠=︒=， ，此刻1米的标杆影长为0.8米，请利用已测出的数据，计算乙金字塔的高度.答案解析部分1．【答案】B【解析】【解答】将A、C、D折叠，发现都不能合成切口，只有B选项折叠后两个剪去的三角形与另一个剪去的三角形交于一点，与题目中的题设一致，故答案为：B.【分析】利用正方体的展开图定义和特征逐项判断即可。

新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为（cm），∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。

人教版九年级数学下册第二十九章-投影与视图必考点解析考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，该几何体的俯视图是A．B．C．D．2、如图所示，沿正方体相邻的三条棱的中点截掉一个角，则它的左视图是（）A．B．C．D．3、如图所示的几何体，它的左视图是（）A．B．C．D．4、下面四个立体图形中，从正面看是三角形的是（）A．B．C．D．5、如图为某几何体的三视图，则该几何体是（）A．圆锥B．圆柱C．三棱柱D．四棱柱6、如图几何体的主视图是（）A．B．C．D．7、如图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．8、下列哪种光线形成的投影是平行投影（）A．太阳B．探照灯C．手电筒D．路灯9、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（）A．B．C．D．10、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝AB在直线m上的正投影的长是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、若干个相同的小正方体组成的几何体的主视图和左视图如图所示则组成这个几何体的小正方体最多为______个．2、一块直角三角形板ABC，90BC=，8cm∠=︒，12cmACBB C长为AC，测得BC边的中心投影11A B长为__cm．24cm，则113、如图是一个几何体的三视图，则这个几何体的表面积为__．4、如图是由6个大小相同的小正方体拼成的几何体，若去掉最左面的小正方体，则视图不发生改变的是________（填主视图、左视图或俯视图）5、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E 处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．三、解答题（5小题，每小题10分，共计50分）1、如图，是由7个棱长都为1的小正方体组合成的简单几何体，请分别画出从正面、左面、上面看到的几何体的形状图；2、如图，是由一些棱长为1cm的小正方体组成的简单几何体（1）请直接写出该几何体的表面积（含下底面）为（2）从正面看到的平面图形如图所示，请在下面方格中分别画出从左向右、从上向下看到的平面图形3、画出下列几何体的主视图、左视图与俯视图．4、如图，AB和DE是直立在地面上的两根支柱，5BC=m．AB=m，某一时刻，AB在阳光下的投影4（1）请你在图中利用尺规作出此时DE在阳光下的投影．（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．5、如图是由7个相同的小立方块搭成的几何体．请画出主视图、左视图和俯视图．---------参考答案-----------一、单选题1、D【分析】根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．【详解】解：根据题意得：D选项是该几何体的俯视图．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．2、C【分析】根据从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，由此求解即可【详解】解：由题意得：从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，故选C．【点睛】本题主要考查了几何体的三视图，解题的关键在于能够熟练掌握三视图的定义．3、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．4、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．5、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．6、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．7、D【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【详解】解：从物体左面看，是左边2个正方形，右边1个正方形．故选：D.．【点睛】本题考查了三视图的知识，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．8、A【分析】中心投影是指把光由一点向外散射形成的投影，平行投影是在一束平行光线照射下形成的投影，根据定义逐一分析即可得到答案.【详解】解：太阳光线形成的投影是平行投影，探照灯，手电筒，路灯形成的投影是中心投影，故选A【点睛】本题考查的是平行投影与中心投影的含义及应用，根据定义熟练判断中心投影与平行投影是解题的关键.9、B【分析】从正面看到的平面图形是主视图，根据主视图的含义逐一判断即可.【详解】解：从正面可以看到2行3列的小正方形图形，第1行1个正方形，第2行3个正方形，按1，2，1的方式排列，所以主视图是B，故选B【点睛】本题考查的是三视图，掌握识别主视图是解本题的关键，注意的是能看到的棱都要画成实线，看不到的棱画成虚线.10、C【分析】根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．【详解】解：在Rt△ABC中，∠ABC=30°，AB=10，∴AC=12AB=5，BC=AB•cos53，在Rt△CBE中，CE=∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，∴∠CAD=∠BCE，∴Rt△ACD∽Rt△CBE，∴CD AC EB BC=，∴CD =3BE AC BC ⋅==，∴DE =CD +BE =3+即AB 在直线m 上的正投影的长是3+故选：C ．【点睛】本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．二、填空题1、5【解析】【分析】易得此组合体有两层，判断出各层最多有几个正方体组成即可．【详解】解：底层正方体最多有4个正方体，第二层最多有1个正方体，所以组成这个几何体的小正方体的个数最多有5个．故答案是：5．【点睛】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需最多正方体的个数．2、【解析】【分析】由题意易得△ABC∽△111A B C ，根据相似比求解即可．【详解】解：90ACB ∠=︒，12BC cm =，8AC cm =，11B C ＝24，∴AB =∵ABC ∽△△111A B C ，1111::2:1A B AB B C BC ∴==，即11A B =，故答案为：【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用，解题的关键是利用中心投影的特点可知这两组三角形相似，利用其相似比作为相等关系求出所需要的线段．3、4π【解析】【分析】先判定这个几何体是圆锥，再根据圆锥的特点求出其表面积．【详解】解：根据三视图可得这个几何体是圆锥，底面积＝π×12＝π， 侧面积为＝12132π⨯⨯⨯＝3π，则这个几何体的表面积＝π+3π＝4π；故答案为：4π．【点睛】此题主要考查圆锥的表面积，解题的关键是根据三视图的得到几何体是圆锥．4、左视图【解析】【分析】画出原立体图形的三视图，与去掉小正方体的立体图形与三视图，对比即可得出答案．【详解】解：未去掉小正方形的立体图形的三视图为：，去掉最左面的小正方体后立体图形变为：其三视图，发现其主视图与俯视图都发生改变，只有左视图不发生改变．故答案为：左视图．【点睛】本题考查简单组合体的三视图，减少一个小正方体的组合体的三视图的变化，掌握简单组合体的三视图是解题关键．5、6【解析】【分析】根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的太阳光线三者构成的两个直角三角形相似解答．【详解】 解：∵=王华的身高路灯的高度王华的影长路灯的影长， 当王华在CG 处时，Rt △DCG ∽Rt △DBA ，即CD BD ＝CG AB， 当王华在EH 处时，Rt △FEH ∽Rt △FBA ，即EF EH CG BFAB AB ==， ∴CD BD ＝EF BF ， ∵CG ＝EH ＝1.5米，CD ＝1米，CE ＝3米，EF ＝2米，设AB ＝x ，BC ＝y ， ∴CD EF GC HE BD BF AB AB===，即1215y y =++，即2（y +1）＝y +5， 解得：y ＝3， 则1.514x =， 解得，x ＝6米．即路灯A 的高度AB ＝6米．本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．三、解答题1、见解析【分析】根据三视图的含义，分别画出从正面，从左面，从上面看到的平面图形即可.【详解】解：如图，主视图，左视图，俯视图如下：【点睛】本题考查的是画简单组合体的三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．2、（1）342cm；（2）见解析【分析】（1）先计算出每个小正方体一个面的面积，然后求出一共露在外面的面有多少个即可得到答案；（2）根据三视图的画法作图即可．解：（1）∵每个小正方体的棱长为1cm，∴每个小正方体的一个面的面积为21cm，∵从上面看露在外面的小正方体的面有6个，从底面看露在外面的面有6个，从正面看，露在外面的面有6个，从后面看，露在外面的面有6个，从左面看，露在外面的面有4个，从右面看，露在外面的面有4个，然后在最下层，第二行第二列的小正方体右边1个面露在外面，第二行第四列的小正方体左边一个面露在外面，∴露在外面的面一共有34个，∴该几个体的表面积为234cm，故答案为：234cm；（2）如图所示，即为所求；【点睛】本题主要考查了简单几何体的表面积和画三视图，解题的关键在于能够熟练掌握相关知识进行求解．3、见解析【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．【详解】如图所示：主视图左视图俯视图【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．4、（1）作图见解析；（2）7.5m【分析】（1）结合题意，连接AC ，过点D 作//DF AC ，交直线BE 于点F ，即可得到答案；（2）由（1）的结论得：//AC DF ；根据相似三角形的性质，通过证明ABC ∽DEF ，得AB EF DE BC⨯=，从而完成求解．【详解】解：（1）作法如图所示，连接AC ，过点D 作//DF AC ，交直线BE 于点F ，∴EF 就是DE 的投影；（2）由（1）得：//AC DF ，∴ACB DFE ∠=∠，又∵90ABC DEF ∠=∠=︒，∴ABC ∽DEF ∴AB BC DE EF =，即AB EF DE BC⨯= ∵5m AB =，4m BC =，6m EF =， ∴7.5m AB EF DE BC⨯==． 【点睛】本题考查了平行线、相似三角形的知识；解题的关键是熟练掌握相似三角形的性质，从而完成求解．5、见解析【分析】主视图有3列，每列小正方形数目分别为2，1，3；左视图有2列，每列小正方形数目分别为3，2；俯视图有3列，每列小正方形数目分别为2，1，1．【详解】解：如图所示，【点睛】本题考查作图—三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．。
