中考投影与视图专题测试题及答案

初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。

九年级数学投影与视图测试题（后附答案）（时限：100分钟 满分：100分）班级 ____________ 姓名 _________________ 总分 ____________________ 一、 — 题共12小题，每小题2分，共24 分）1. 平行投影中光线是（ ）A.平行的B.聚成一点的 C 不平行的D.向四面八方发散的 2. 木棒长为1.2m ,则它的正投影的长一定（）A.大于1.2mB.小于1.2mC 等于1.2mD.小于或等于 1.2m3. 如图是一根电线杆在一天中不同时刻的影长图，试按一天中时间先后顺序排列，正A.①②③④B.④①③② C ④②③① D.④③②①4.下图是一个立体图形的二视图，根据图示的数据求出这个立体图形的体积是（）6. 如图是某几何体的三视图及相关数据，则判断正确的是（C.72cmD.192cmA. a >C B. b >C C. 4a 2+ b 2= c 2D. a 2+ b 2= c 2）A.24cmAB C D7. 如图是由一些相同的小正方体构成的几何体的三视图，则这个几何体的小正方体的 个数是（9•一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底边长10.下列投影一定不会改变厶 ABC 的形状和大小的是（ ）A.中心投影B.平行投影 C 正投影。

.当厶ABC 平行投影面时的平行投影主视图 B. 5左视图 C. 6A. 4个8.将一个几何体放在桌子上，它的三视图如下，这个几何体是（俯视图D. 7个主视图A.三棱体B ∙长方体C 正方体D 球体A. 3，2√B. 2，2√C. 3, 2D. 2，311.已知一个物体由X 个相同的正方体堆成,值是（）它的主视图和左视图如图， 那么X 的最大A. 13B. 12C. 11D.1012.下面左图表示一个由相同小立方块搭成的几何体的俯视图,位置上小立方块的个数，则该几何体的主视图为（小正方形中的数字表示 ）俯视图 分别为（主视图左视图俯视图A B C D2420.如图，水平放置的长方体的底面是边长为则长方体的体积等于 __________ .2和4的矩形，它的左视图的面积为 6,、填空题：（本大题共8小题，每小题3分，共24分）13. 在①长方体、②球、③圆锥、④圆柱、⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是 _________.（填序号）14. 由一些大小相同的小正方体组成的几何体三视图如图所示，那么，组成这个几何体的小正方体有 ____________ 块•主视图左视图 俯视图15. 正方形ABCD 的边长为3,以直线AB 为轴旋转一周，所得几何体的左视图的周长 是 ___________ .16. 如图是一个几何体的三视图，其中主视图、左视图、都是腰为13cm ,底为IOcm的等腰三角形，则这个几何体的表面积为 ____________ .17. 一个圆锥的轴截面平行于投影面， 已知圆锥的正投影是边长为a 的等边三角形，则圆锥的体积是 __________ .18. 某一时刻，身高为165cm 的小丽影长是55cm ，此时，小玲在同一地点测得旗杆的 影长为5m ,则该旗杆的高度为 ____________ m. 19. 如图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是 ________________ （把下图中正确和立体图形的序号都填在横线上）③ ④三、解答题：（本大题共52分）21. （ 7分）圆形餐桌正上方有一个灯泡 A ,灯泡A 照射到餐桌后在地面上形成阴影已知餐桌的半径为 0∙4m 、高为1m ,灯泡距地面2.5m,求地面上阴影部分的面积A22. （ 7分）一个几何体的三视图如图所示，它的俯视图为菱形，请写出该几何体的形状，并根据图中所给的数据求出它的侧面积∙23. （8分）某班一位学生要过生日了，为了筹备生日聚会，班主任准备让学生自己动 手制作生日礼帽.如图所示，是礼帽的三视图，请计算制作一个这样的生日礼帽需 要纸板的面积为多少?30cm4 20cm *一24. （ 8分）求证：一个人在两个高度相同的路灯之间行走，他前后的两个影子的长度 之和是一个定值.俯视图25. （8分）如图，花丛中有一路灯杆 AB ,在灯光下，小丽在D 点处的影长DE = 3米, 沿BD 方向行走到达 G 点，DG = 5米，这时小丽的影长 GH = 5米.如果小丽的身高 为1.7米，求路灯杆 AB 的高度（精确到0.1米）26. （ 7分）八年级美术老师在课堂上进行立体模型素描教学时，把14个棱长为10的正方体摆成如图所示的形式，然后他把露出的表面都涂上不同的颜色，求被他涂 上颜色部分的面积.27. （ 7分）观察下列由棱长为 1的小立方体摆成的图形•寻找规律，如图①中共有 1个小立方体，其中1个看得见，0个看不见；如图②共有 8个立方体，其中7个看 得见，1个看不见；如图③中，共有 27个小立方体，其中19个看得见，8个看不照此规律，请你判断第⑥个图中有多少个小立方块，有多少个看不见?③a同理BN = b -^FB.a• MB + BN = (DB + FB)=常数(定值) b-a、选择题:参考答案:1.A ;2.D ;3.B ;4.B ;5.B ;6.D ;7.B ;8.A ;9.C ; 二、填空题：10.D ; 11.C ; 12.C ;13.②；14.5; 15.18 π; 16.90 ∏cm2； 17. n ；18.15 ; 19.①、②、 ④；20.24 ;三、解答题:21.解：如图所示, DE// BC 设底面半径为 可得22.解: 23.解:0.4 =1.5=解得•••底面面积为:该几何体的形状是直四棱柱 .由三视图可知：棱柱底面菱形的对角线长分别为5•菱形的边长为-Cm5•棱柱的测面积=2× 8× 4 = 80 (cm 2)由三视图可知，该几何体是圆锥体 其中，底面直径是 20cm ,高为 30cm. 则圆锥的母线长为 圆锥的表面积为1S=1× 20 π× 4cm 、3cm ,=100 π√10 ( cm 2)•制作生日礼帽需要纸板 100 ∏√0 (cm 2).24.解：如图所示，CD EF 为路灯高度，BM 、BN 为该人前后的两个影子 AB 为该人高度,∙∙∙ AB // CDMB a DM = bMB _ a DB b-aa即MB=b-TDB.F√102+ 302= 10√∣0cm25. 解：如图所示,∙∙∙ CD// AB26. 解：从前、后、左、右看该物体均为 6个正方形，从上面看有9个正方形，所以被涂上颜色部分的面积为6 × 100 × 4+ 900= 3300.27. 解：照此规律，第⑥个图形中有 216个小立方块，有125个小立方块看不见CD 3 X BE1.7 3 x-1.7BD 1.75 x-1.7BG ②得3BD1.7 3—C C 1.7—3—2 1∙75E G15∙∙∙.∙. X ≈ 6.①5 同理BD + 55 BD + 5x-1.72。

视图、投影与尺规作图检测题一、三视图类型一三视图的判断1.如图所示的几何体的俯视图可能是（）2.如图所示的三棱柱的主视图是（）3.左下图为某几何体的示意图，则该几何体的主视图应为（）4.如图所示的是三通管的立体图，则这个几何体的俯视图是（）5.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）6.如图①放置的一个机器零件，若其主（正）视图如图②所示，则其俯视图是（）第6题图7.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）8.如图，几何体上半部为正三棱柱，下半部为圆柱，其俯视图是（）9.下列几何体中，正视图是矩形的是( )10.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是( )11.一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）类型二由三视图还原几何体及相关计算1.一个几何体的三视图如图所示，这个几何体是（）A. 棱柱B. 圆柱C. 圆锥D. 球第1题图第2题图2.如图，一个简单几何体的三视图的主视图与左视图都为正三角形，其俯视图为正方形，则这个几何体是( )A. 四棱锥B. 正方体C. 四棱柱D. 三棱锥3.下面是一个几何体的三视图，则这个几何体的形状是（）第3题图A. 圆柱B. 圆锥C. 圆台D. 三棱柱4.一个几何体的三视图如图所示，那么这个几何体是（）第4题图5.小颖同学到学校领来n盒粉笔，整齐地摞在讲桌上，其三视图如图所示，则n 的值是（）第5题图A. 6B. 7C. 8D. 96.某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有( )第6题图A. 8B. 9C. 10D. 117.由若干个边长为1 cm的正方体堆积成一个几何体，它的三视图如图，则这个几何体的表面积是( )A. 15 2cmcm D. 24 2cm C. 21 2cm B. 18 2第7题图第8题图8.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A. 200π3cmcm B. 500π3C. 1000π3cmcm D. 2000π3命题点2 投影1.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）A. （3）（1）（4）（2）B. （3）（2）（1）（4）C. （3）（4）（1）（2）D. （2）（4）（1）（3）命题点3 立体图形的展开与折叠1.在市委、市府的领导下，全市人民齐心协力，将广安成功地创建为“全国文明城市”，为此小红特制作了一个正方体玩具，其展开图如图所示，原正方体与“文”字所在的面相对的面上标的字应是( )A. 全B. 明C. 城D. 国第1题图2.下列四个图形是正方体的平面展开图的是（）3.把如图中的三棱柱展开，所得到的展开图是（ ）第3题图 第4题图4.如图，透明的圆柱形容器（容器厚度忽略不计）的高为12 cm ，底面周长为10 cm ，在容器内壁离容器底部3 cm 的点B 处有一饭粒，此时一只蚂蚁正好在容器外壁，且离容器上沿3cm 的点A 处，则蚂蚁吃到饭粒需爬行的最短路径是( )A. 13 cmB. 261 cmC. 61 cmD. 234 cm命题点4 尺规作图1.如图，在△ABC 中，∠C =90°，∠B =30以A 为圆心，任意长为半径画弧分别交AB 、AC 于点M 和N ，再分别以M 、N 为圆心，大于21MN 的长为半径画弧，两弧交于点P ，连接AP 并延长交BC 于点D ，则下列说法中正确的个数是（ ） ①AD 是∠BAC 的平分线；②∠ADC =60°；③点D 在AB 的中垂线上； ④S △DAC ：S △ABC =1∶3.A. 1B. 2C. 3D. 4第1题图2.如图所示，已知线段AB .（1）用尺规作图的方法作出线段AB 的垂直平分线l （保留作图痕迹，不要求写出作法）；（2）在（1）中所作的直线l 上任意取两点M 、N （线段AB 的上方）,连接AM 、AN 、BM 、BN ，求证：∠MAN =∠MBN .第2题图参考答案命题点1三视图类型一三视图的判断1. C【解析】圆锥的主视图、左视图和俯视图分别为等腰三角形、等腰三角形和带圆心的圆．2. B 【解析】主视图是从几何体正面看得到的图形，该几何体从正面看，是两个具有公共边的长方形组成的图形，只有选项B符合题意．3. A【解析】从前往后看，可得到本题的主视图为五边形．4. A【解析】俯视图指的是从上向下看到的平面图形．圆柱体的俯视图是长方形，圆应该在长方形的中间．5. A【解析】A选项是主视图，B选项是左视图，C选项不是这个正六棱柱形密封罐的视图，D选项是俯视图．6. D【解析】长方体的俯视图是一个长方形，从上面看共有三列，所以这个组合体的俯视图是D.7. B【解析】俯视图即从上面看物体所得的平面图形．观察图形可得，从上往下看，该几何体的小正方体共有三行三列，第一行第二列有1个，第二行每列1个，第三行第一列1个，因此B选项正确．8. C【解析】俯视图是由上往下观察几何体所得到的图形．几何体上半部为正三棱柱，下半部为圆柱，所以其俯视图由圆和其内接等边三角形组成，故选C.9. B×××10. C视图都是圆，故选C.11. D【解析】从正面看共三列，第一列有三个小正方形，第二列有两个小正方形，第三列有三个小正方形，故选D.类型二由三视图还原几何体及相关计算1. B【解析】本题的几何体是常见几何体，从正面看到的是一个矩形，从左面看到的是一个矩形，从上面看到的是一个圆，所以这个几何体为圆柱．2. A【解析】由底面是有对角线的正方形，侧面是正三角形可以推断出它是四棱锥．3. B【解析】选项名称三视图(主视图，左视图，俯视图)正误A圆柱矩形，矩形，圆×B圆锥等腰三角形，等腰三角形，带圆心的圆√C圆台等腰梯形，等腰梯形，无圆心的同心圆×D三棱柱矩形，矩形，三角形×4. C【解析】选项逐项分析正误A 圆锥的主视图和左视图是等腰三角形，俯视图为带圆心的圆×B 这个几何体由圆锥和圆柱两部分构成，因此俯视图应该为带圆心的圆×C 主视图为中间有一条竖线的矩形，左视图为矩形，俯视图为三角形√D主视图、左视图、俯视图均为三角形×5. B【解析】由主视图可得这些粉盒共有3层，由俯视图可得最底层有4盒，由主视图和左视图可得第二层有2盒，第三层有1盒，共有7盒．6. B【解析】由三视图得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少有9碗．7. B【解析】由几何体的三视图得几何体如解图所示，这个几何体是由4个边长为1 cm的小正方体组成，且重叠部分的面积正好为一个小正方体的表面积，则这个几何体的表面积为6×3＝18 cm2.第7题解图8. B【解析】由三视图可知该几何体是圆柱，且底面圆半径r＝5 cm，高h ＝20 cm，所以v＝πr2h＝π×52×20＝500πcm3.命题点2投影C【解析】从太阳“东升西落”入手．太阳光在物体上的投影随时间而变化，投影的方向是先朝西，再逐渐转向朝东，且影长的变化经历：长→短→长(中午时刻的影长最短)，因此(3)表示的时刻最早，(2)表示的时刻最晚；由于地球绕着太阳运转，物体的投影应从西边开始顺时针向东旋转，所以(4)表示的时间比(1)表示的时间早．故按时间顺序应排列为(3)→(4)→(1)→(2)．命题点3立体图形的展开与折叠1. C【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“全”与“明”是相对面；“国”与“市”是相对面；“文”与“城”是相对面．2. B【解析】选项逐项分析正误A折叠后有两个面重合，缺少一个底面×B可以折叠成一个正方体√C 是“凹”字格，故不能折叠成一个正方体×D 是“田”字格，故不能折叠成一个正方体×3. B【解析】根据“两个全等的三角形，在侧面三个长方形的两侧，这样的图形围成的是三棱柱”把图中的三棱柱展开，所得到的展开图是B.4. A【解析】将圆柱沿A所在的高剪开，展平如解图所示．则MM′＝NN′＝10，作A关于MM′的对称点A′，连接A′B，则线段A′B即蚂蚁走的最短路径．过B作BD⊥A′N于D，则BD＝NE＝5，A′D＝MN＋A′M－BE＝12＋3－3＝12，在Rt△A′BD中，由勾股定理得A′B＝A′D2＋BD2＝13.第4题解图命题点4尺规作图1. D【解析】由尺规作图的作法可知，AD是∠BAC的平分线，∴①正确；∵∠BAC＝60°，AD又是∠BAC的平分线，则∠CAD＝30°，又∵∠C＝90°，则∠ADC＝60°，∴②正确；∵∠DAB＝30°，∠B＝30°，则AD＝BD，所以点D在AB的中垂线上，∴③正确；设BD＝AD＝a，因为∠CAD＝30°，∠C＝90°，则CD＝a2，根据勾股定理得：AC＝3a2，∴S△ADC＝3a28；BC＝3a2，S△ABC＝33a28，则S△DAC ：S△ABC＝3a28：33a28＝1∶3，∴④正确；正确的共有4个．2. (1)解：如解图：第2题解图①………………………………………………………………………(5分)【作法提示】分别以A、B两点为圆心，以大于12AB为半径画弧，与两弧分别有两个交点，两点确定的直线即为线段AB的垂直平分线l.(2)证明：如解图②，∵直线l是线段AB的垂直平分线，∴MA＝MB，∴∠MAB＝∠MBA，……………………(6分)同理：∠NAB＝∠NBA，∴∠MAB－∠NAB＝∠MBA－∠NBA，……………………(8分) 即：∠MAN＝∠MBN. ……………………(9分)第2题解图②。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

中考数学真题专题训练---投影与视图一．选择题1．（•兴安盟）如图，是一个长方体的主视图与左视图，由图示数据（单位：cm）可得出该长方体的体积是（ ）A．18cm3B．8cm3C．6cm3D．9cm32．（•河池）如图，该几何体的主视图是（ ）A．B．C．D．3．（•安丘市）如图是由若干个大小相同的立方体搭成的几何体的俯视图，小正方形中的数字表示该位置的立方体的个数，则这个几何体的左视图是（ ）A．B．C．D．4．（•营口）如图1，该几何体是由5个棱长为1个单位长度的正方体摆放而成，将正方体A向右平移2个单位长度后（如图2），所得几何体的视图（ ）A．主视图改变，俯视图改变B．主视图不变，俯视图不变C．主视图改变，俯视图不变D．主视图不变，俯视图改变5．（•辽阳）如图所示几何体是由五个相同的小正方体搭成的，它的左视图是（ ）A．B．C．D．6．（•广元）如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上小正方体的个数，这个立体图形的左视图是（ ）A．B．C．D．7．（•巴彦淖尔）如图是一个几何体的三视图，则这个几何体的表面积是（ ）A．60π+48B．68π+48C．48π+48D．36π+48 8．（•锦州）如图，这是由5个大小相同的正方体搭成的几何体，该几何体的左视图（ ）A．B．C．D．9．（•牡丹江）由5个完全相同的小长方体搭成的几何体的主视图和左视图如图所示，则这个几何体的俯视图是（ ）A．B．C．D．10．（•德阳）如图是一个几何体的三视图，根据图中数据计算这个几何体的表面积是（ ）A．16πB．12πC．10πD．4π11．（•绥化）已知某物体的三视图如图所示，那么与它对应的物体是（ ）A．B．C．D．12．（•毕节市）如图所示的几何体是由一个圆柱体挖去一个长方体后得到的，它的主视图是（ ）A．B．C．D．13．（•益阳）如图是某几何体的三视图，则这个几何体是（ ）A．棱柱B．圆柱C．棱锥D．圆锥14．（•抚顺）下列物体的左视图是圆的是（ ）A．足球B．水杯C．圣诞帽D．鱼缸15．（•阜新）如图所示，是一个空心正方体，它的左视图是（ ）A．B．C．D．二．填空题16．（•百色）如图，长方体的一个底面ABCD在投影面P上，M，N分别是侧棱BF，CG 的中点，矩形EFGH与矩形EMNH的投影都是矩形ABCD，设它们的面积分别是S1，S2，S，则S1，S2，S的关系是 （用“＝、＞或＜”连起来）17．（•日照）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积是 ．18．（•东营）已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积为 ．19．（•齐齐哈尔）三棱柱的三视图如图所示，已知△EFG中，EF＝8cm，EG＝12cm，∠EFG＝45°．则AB的长为 cm．20．（•孝感）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中数据计算，这个几何体的表面积为 cm2．21．（•陇南）已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为 ．22．（•盘锦）如图，是某立体图形的三视图，则这个立体图形的侧面展开图的面积是 ．（结果保留π）23．（•青岛）一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有 种．参考答案一．选择题1．解：观察其视图知：该几何体为立方体，且立方体的长为3cm，宽为2cm，高为3cm，故其体积为：3×3×2＝18cm3，故选：A．2．解：由图可得，几何体的主视图是：故选：D．3．解：从左边看有3列，第一列有3行，第二列有1行，第三列有2行，故选：A．4．解：将正方体A向右平移2个单位长度后，所得几何体的左视图和主视图不变，俯视图发生改变，故选：D．5．解：从左面可看到从左往右2列小正方形的个数为：2，1．故选：D．6．解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．7．解：此几何体的表面积为π•42××2+•2π•4×6+（4+4）×6＝60π+48，故选：A．8．解：左视图有2列，每列小正方形数目分别为2，1．故选：A．9．解：结合主视图、左视图可知俯视图中左上角有2层，其余1层，故选：A．10．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为6，底面半径为2，故表面积＝πrl+πr2＝π×2×6+π×22＝16π，故选：A．11．解：从上面物体的三视图看出这是一个圆柱体，故排除A选项，从俯视图看出是一个底面直径与长方体的宽相等的圆柱体．故选：B．12．解：其主视图是，故选：B．13．解：由俯视图易得几何体的底面为圆，还有表示锥顶的圆心，符合题意的只有圆锥．故选：D．14．解：A、球的左视图是圆形，故此选项符合题意；B、水杯的左视图是等腰梯形，故此选项不合题意；C、圆锥的左视图是等腰三角形，故此选项不合题意；D、长方体的左视图是矩形，故此选项不合题意；故选：A．15．解：如图所示：左视图为：．故选：C．二．填空题（共8小题）16．解：∵立体图形是长方体，∴底面ABCD∥底面EFGH，∵矩形EFGH的投影是矩形ABCD，∴S1＝S，∵EM＞EF，EH＝EH，∴S＜S2，∴S1＝S＜S2，故答案为：S1＝S＜S2．17．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为cm，底面半径为1cm，故表面积＝πrl+πr2＝π×1×3+π×12＝4πcm2，故答案为：4πcm2，18．解：根据三视图得到圆锥的底面圆的直径为8，即底面圆的半径r为4，圆锥的高为3，所以圆锥的母线长l＝＝5，所以这个圆锥的侧面积是π×4×5＝20π．故答案为：20π19．解：过点E作EQ⊥FG于点Q，由题意可得出：EQ＝AB，∵EF＝8cm，∠EFG＝45°，∴EQ＝AB＝×8＝4（cm）．故答案为：4．20．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为6cm，底面半径为2cm，故表面积＝πrl+πr2＝π×2×6+π×22＝16π（cm2）．故答案为：16π．21．解：观察该几何体的三视图发现该几何体为正六棱柱，其底面边长为3，高为6，所以其侧面积为3×6×6＝108，故答案为：108．22．解：由三视图可知圆锥的底面半径为5，高为12，所以母线长为13，所以侧面积为πrl＝π×5×13＝65π，故答案为：65π．23．解：由题意和主视图、左视图可知俯视图必定由9个正方形组成，并设这9个位置分别如图所示：由主视图和左视图知：①第1个位置一定是4，第6个位置一定是3；②一定有2个2，其余有5个1；③最后一行至少有一个2，当中一列至少有一个2；根据2的排列不同，这个几何体的搭法共有10种：如下图所示：故答案为：10．。

初三数学投影与视图试题答案及解析1.如图，桌面上有一个一次性纸杯，它的正视图应是（）A．B．C．D．【答案】D．【解析】根据主视图是从正面看到的图形，可得答案．从正面看是一个上底在下的梯形．故选D．【考点】简单几何体的三视图．2.如图是由几个小立方体快所搭几何体的俯视图，小正方形中的数字表示在该位置的小立方块的小数，这个几何体的主视图是（）A．B．C．D．【答案】B．【解析】由俯视图知其主视图有2列组成，左边一列有4个小正方体，右边一列有2个小正方体．故选B．【考点】简单组合体的三视图．3.如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（）A．B．C．D．【答案】A【解析】从主视图可以看出左边的一列有两个，右边的两列只有一个；从左视图可以看出左边的一列后面一行有两个，前面的一行只有一个；从俯视图可以看出右边的一列有两排，左边的两列只有一排,故选A．【考点】三视图4.下列几何体中，主视图是矩形，俯视图是圆的几何体是A．B．C．D．【答案】A．【解析】A、主视图为矩形，俯视图为圆，故选项正确；B、主视图为矩形，俯视图为矩形，故选项错误；C、主视图为等腰三角形，俯视图为带有圆心的圆，故选项错误；D、主视图为矩形，俯视图为三角形，故选项错误．故选A．【考点】简单几何体的三视图．5.如图，下列水平放置的几何体中，俯视图是三角形的是（）A．B．C．D．【答案】C．【解析】俯视图是从物体正面上面看，所得到的图形．因此，A、圆柱的俯视图是圆，故此选项不合题意；B、圆锥的俯视图是有圆心的圆，故此选项不合题意；C、三棱柱的俯视图是三角形，故此选项符合题意；D、长方体的俯视图是矩形，故此选项不合题意.故选C．【考点】简单几何体的三视图．6.下面四个立体图形中，主视图为圆的是()【答案】B【解析】长方体的主视图是长方形，球的主视图是圆，圆锥的主视图是三角形，圆柱的主视图是长方形．故选B.7.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.8.从正面观察下面右图所示的两个物体，看到的是（）【答案】C.【解析】由于正方体的正视图是个正方形，而竖着的圆柱体的正视图是个长方形，因此只有C的图形符合这个条件．故选C.考点: 简单组合体的三视图．9.如图是由几块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，则该几何体的主视图是【答案】A.【解析】综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图有两列：左边一列二个，右边一列3个，所以主视图是：A．故选：A．考点: 1.由三视图判断几何体；2.简单组合体的三视图.10.如图中几何体的左视图是（）【答案】D.【解析】根据从左边看得到的图形是左视图，可得答案．解答：解：左视图可得一个矩形，中间有提条看不到的线，用虚线表示，故D正确，故选：D．考点:简单组合体的三视图．11.如图所示的几何体的主视图是：（）【答案】C.【解析】主视图是从立体图形的正面看所得到的图形，找到从正面看所得到的图形即可．注意所有的看到的棱都应表现在主视图中．从正面看易得第一层有3个正方形，第二层中间有一个正方形．故选C．考点: 简单组合体的三视图．12.如图所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）【答案】作图见解析.【解析】先连接伞兵的头和脚与对应的影子的直线，两直线的交点即为点P，过点P作过木桩顶端的直线与地面的交点即为F．试题解析：作图如下：【考点】1.作图题；2.中心投影．13.下面关于正六棱柱的视图（主视图、左视图、俯视图）中，画法错误的是A．B．C．D．【答案】A【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，从立体图看，正六棱柱的主视图是选项C，左视图是选项D，俯视图是选项B，所以画法错误的是选项A，故选A。

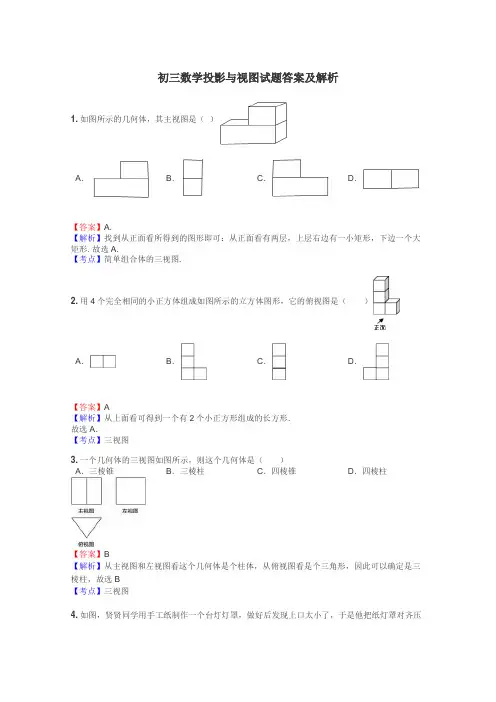

初三数学投影与视图试题答案及解析1.如图所示的几何体，其主视图是（）A．B．C．D．【答案】A.【解析】找到从正面看所得到的图形即可：从正面看有两层，上层右边有一小矩形，下边一个大矩形. 故选A.【考点】简单组合体的三视图.2.用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】从上面看可得到一个有2个小正方形组成的长方形．故选A．【考点】三视图3.一个几何体的三视图如图所示，则这个几何体是（）A．三棱锥B．三棱柱C．四棱锥D．四棱柱【答案】B【解析】从主视图和左视图看这个几何体是个柱体，从俯视图看是个三角形，因此可以确定是三棱柱，故选B【考点】三视图4.如图，贤贤同学用手工纸制作一个台灯灯罩，做好后发现上口太小了，于是他把纸灯罩对齐压扁，剪去上面一截后，正好合适，以下裁剪示意图中，正确的是（）A．B．C．D．【答案】A【解析】压扁后圆锥的主视图是梯形，故该圆台压扁后的主视图是A选项中所示的图形．故选：A．【考点】三视图5.如图，所给三视图的几何体是（）A．球B．圆柱C．圆锥D．三棱锥【答案】C【解析】主视图和左视图看到的是一个三角形，可确定为锥体，俯视图看到的是带有圆心的圆，因此可以确定是圆锥故选C．【考点】三视图6.写出一个三视图中主视图与俯视图完全相同的几何体的名称 .【答案】正方体（答案不唯一）．【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．因此，∵球的三视图都为圆；正方体的三视图为正方形，∴应填球或正方体（答案不唯一）．【考点】1.开放型；2.由三视图判断几何体．7.如图所示的几何体的主视图是（）A．B．C．D．【答案】D【解析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．从正面看易得第一层有3个正方形，第二层最右边有一个正方形．故选D．【考点】简单组合体的三视图．8.下图是由7个完全相同的小立方块搭成的几何体，那么这个几何体的左视图是【解析】从左面看得到从左往右2列正方形的个数依次为3，1；故选A.考点: 简单组合体的三视图．9.如图所示，几何体的主视图是 ()【答案】B【解析】主视图反映的是物体的长和高，是从物体的正面看到的图形，故应选B.10.如图为主视图方向的几何体，它的俯视图是（）【答案】D．【解析】从上面看可得到三个左右相邻的长方形，D符合．故选D．【考点】简单组合体的三视图．11.下图是由几个相同的小立方块组成的几何体的三视图，小立方块的个数是 .【答案】4个．【解析】根据三视图的知识，可判断该几何体有两列两行，底面有3个正方形，第二层有1个．试题解析：综合三视图可看出，底面有3个小立方体，第二层应该有1个小立方体，因此小立方体的个数应该是3+1=4个．考点: 由三视图判断几何体．12.如图，空心圆柱的左视图是（）A．B．C．D．【解析】空心圆柱的左视图是两个长方形，其中里面的是看不见的，应该用虚线表示. 故选C.【考点】几何体的三视图.13.下面几何体的左视图是A．B．C．D．【答案】A【解析】左视图是从图形的左面看到的图形，从左面看，是一个等腰三角形。

一．选择题1.下面四个几何体中，从上往下看，其正投影不是圆的几何体是（）。

A.$B.$C.$D.$2.下列投影一定不会改变△ABC的形状和大小的是（）。

A.中心投影B.平行投影C.正投影D.当△ABC平行投影面时的正投影3.木棒长为 3.5m，则它的正投影的长一定（）。

A.等于 3.5mB.小于 3.5mC.大于 3.5mD.小于或等于 3.5m4.一根电线杆的接线柱部分AB在阳光下的投影CD的长为 1.2，太阳光线与地面的夹角，则AB的长为（）。

A.12B.0.6C.D.5.图中的八边形是一个正八棱柱的俯视图，如果要想恰好看到这个正八棱柱的三个侧面，在图中标注的4个区域中，应该选择站在（）。

A.①B.②C.③D.④6.如图，几个完全相同的小正方体组成一个几何体，这个几何体的三视图中面积最大的是（）。

A.主视图B.左视图C.俯视图D.主视图和左视图7.如图是由6个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体是（）。

A.主视图改变，左视图改变B.俯视图不变，左视图不变C.俯视图改变，左视图改变D.主视图改变，左视图不变8.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的表面积为（）。

A.66B.48C.482+36D.579.如图所示的几何体的俯视图是（）。

A.$B.$C.$D.$10.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）。

A.200π(cm3)B.500π(cm3)C.1000π(cm3)D.2000π(cm3)二．填空题11.赵亮同学想利用影长测量学校旗杆的高度，如图，他在某一时刻立1米长的标杆测得其影长为 1.2米，同时旗杆的投影一部分在地面上，另一部分在某一建筑的墙上，分别测得其长度为9.6米和2米，则学校旗杆的高度为_____米。

12.如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是_____。

13.如果一个圆锥的主视图是等边三角形，俯视图是面积为4π的圆，那么它的左视图的高是_____。

初三数学投影与视图试题1.由5个相同的立方体搭成的几何体如图，则它的主视图是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可，从正面看第一层是三个正方形，第二层是左边一个正方形，故选B．【考点】简单组合体的三视图．2.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．3.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．4.下列四个几何体中，俯视图为四边形的是（）．【答案】Ｄ．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确；故选：D．【考点】简单几何体的三视图．5.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．【考点】简单几何体的三视图．6.下列几何体中,俯视图为四边形的是（）【答案】D．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确．故选D．【考点】三视图．7.一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如右图所示，则组成这个几何体的小正方体最少有个.【答案】5.【解析】综合左视图和主视图，这个几何体的底层最少有2+1=3个小正方体，第二层最少有2个小正方体，因此组成这个几何体的小正方体最少有3+2=5个．故答案为：5．考点: 三视图.8.如图，由三个小立方体搭成的几何体的俯视图是【】A．B．C．D．【答案】A。

投影与视图专题测试题(试卷满分150 分，考试时间120 分钟)一、选择题(本题共10 小题，每小题4 分，满分40分)每一个小题都给出代号为Ａ，Ｂ，Ｃ，Ｄ的四个结论，其中只有一个是正确的，把正确结论的代号写在题后的括号内．每一小题：选对得4分，不选、选错或选出的代号超过一个的（不论是否写在括号内）一律得0分。

1．图1中几何体的主视图是（）。

2．如图，小明从正面观察一个圆柱体邮筒和一个正方体箱子，看到的是（）。

3．正视图、左视图和俯视图完全相同的几何体是（）。

4．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）。

5．一个物体的三视图如图所示，则该物体的形状是（）。

A、圆柱B、圆锥C、三棱锥D、三棱柱俯视图主（正）视图左视图6．小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能．．．是（ ）。

A B C D7．右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（ ）。

A 、5个 B 、6个 C 、7个 D 、8个8．水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是（ ）。

A ．O B ． 6 C ．快 D ．乐9．下列各图是由全等的正方形组成的图形，能围成一个立方体的图形是（ ）。

A ．B ．C ．D ．10．一个均匀的立方体各面上分别标有数字1，2，3，4，6，8，其表面展开图是如图所示，抛掷这个立方体，则朝上一面的数字恰好等于朝下一面上的数字的2倍的概率是（ ）。

A ．32 B ．21 C ．31 D ．61二、填空题(本题共 4 小题，每小题 5 分，满分 20 分)11．如图，下列几何体是由棱长为1的小立方体按一定规律在地面上摆成的，若将露出的表面都涂上颜色（底面不涂色），则第n 个几何体中只有两个面．．．涂色的小立方体共有_________个。
