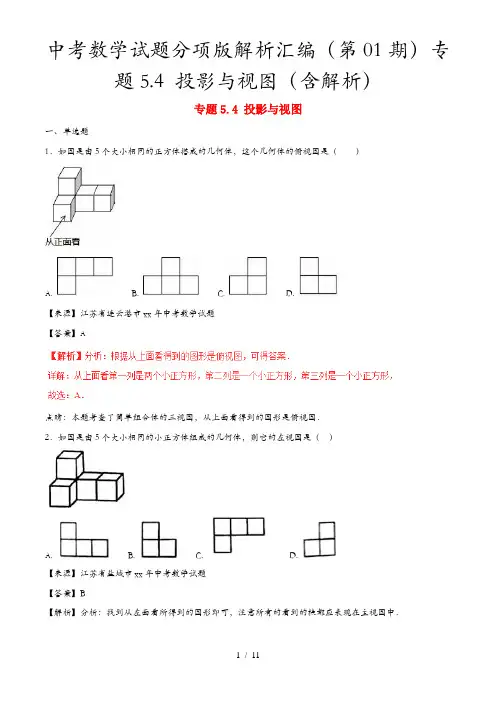

中考数学专项复习、中考真题分类解析：专题5.4 投影与视图(第01期)(原卷版)

专题5.4 投影与视图一、单选题1．如图是由5个大小相同的正方体搭成的几何体，这个几何体的俯视图是（）A. B. C. D.【来源】江苏省连云港市xx年中考数学试题【答案】A点睛：本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．2．如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A. B. C. D.【来源】江苏省盐城市xx年中考数学试题【答案】B【解析】分析：找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．详解：从左面看易得第一层有1个正方形，第二层有2个正方形，如图所示：．故选：B．点睛：本题考查了三视图的知识，左视图是从物体的左面看得到的视图．3．图中立体图形的主视图是( )A. B. C. D.【来源】广东省深圳市xx年中考数学试题【答案】B【点睛】本题考查了简单几何体的三视图，明确主视图是从几何体正面看得到的是解题的关键. 4．移动台阶如图所示，它的主视图是（）A. B. C. D.【来源】浙江省温州市xx年中考数学试卷【答案】B【解析】分析: 根据三视图的定义，其主视图，就是从前向后看得到的正投影，根据看的情况一一判断即可.详解: A、是其俯视图，故不符合题意；B是其主视图，故符合题意；C是右视图，故不符合题意；D是其左视图，故不符合题意.故答案为：B.点睛: 本题考查了简单组合体的三视图，从正面看得到的图形是主视图.5．如图所示的正六棱柱的主视图是（）B．C．D．【来源】四川省成都市xx年中考数学试题【答案】A点睛：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．6．如图所示的正六棱柱的主视图是（）B．C．D．【来源】四川省成都市xx年中考数学试题【答案】A【解析】分析：根据主视图是从正面看到的图象判定则可．详解：从正面看是左右相邻的3个矩形，中间的矩形的面积较大，两边相同．故选A．点睛：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．7．如图所示的几何体的左视图是( )A. （A）B. （B）C. （C）D. （D）【来源】山东省潍坊市xx年中考数学试题【答案】D点睛：本题考查了三视图的知识，左视图是从物体的左面看得到的视图．8．下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A. B. C. D.【来源】天津市xx年中考数学试题【答案】A【解析】分析：画出从正面看到的图形即可得到它的主视图．详解：这个几何体的主视图为：故选：A．点睛：本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．9．一个几何体的三视图如图所示，该几何体是（）A. 直三棱柱B. 长方体C. 圆锥D. 立方体【来源】浙江省金华市xx年中考数学试题【答案】A点睛：本题考查了几何体的三视图和结构特征，根据三视图的形状可判断几何体的形状是关键．10．一个立体图形的三视图如图所示，则该立体图形是（）A. 圆柱B. 圆锥C. 长方体D. 球【来源】四川省宜宾市xx年中考数学试题【答案】A【解析】分析：综合该物体的三种视图，分析得出该立体图形是圆柱体．详解：A、圆柱的三视图分别是长方形，长方形，圆，正确；B、圆锥体的三视图分别是等腰三角形，等腰三角形，圆及一点，错误；C、长方体的三视图都是矩形，错误；D、球的三视图都是圆形，错误；故选A．点睛：本题由物体的三种视图推出原来几何体的形状，考查了学生的思考能力和对几何体三种视图的空间想象能力．11．如图所示的几何体的左视图为A. B. C. D.【来源】江西省xx年中等学校招生考试数学试题【答案】D【详解】本题考查了几何体的左视图，明确几何体的左视图是从几何体的左面看得到的图形是解题的关键.注意错误的选项B、C.12．下图所示立体图形的俯视图是（）A. B. C. D.【来源】湖南省娄底市xx年中考数学试题【答案】B【详解】从物体上面看可看到有两列小正方形，左边的一列有1个，右边一列有两个，得到的图形如图所示：故选B.【点睛】本题考查了几何体的三视图，明确每个视图是从几何体的哪一面看得到的是解题的关键.为三角形的是（）13．下列几何体中，俯视图．．．A. B. C. D.【来源】xx年浙江省舟山市中考数学试题【答案】C【解析】【分析】依次观察四个选项，A中圆锥从正上看，是其在地面投影；B中，长方体从上面看，看到的是上表面；C中，三棱柱从正上看，看到的是上表面；D中四棱锥从正上看，是其在地面投影；据此得出俯视图并进行判断.【解答】A、圆锥俯视图是带圆心的圆，故本选项错误；B、长方体的俯视图均为矩形，故本选项错误；C、三棱柱的俯视图是三角形，故本选项正确；D、四棱锥的俯视图是四边形，故本选项错误；故选C.【点评】本题应用了几何体三视图的知识，从上面向下看，想象出平面投影是解答重点；14．有6个相同的立方体搭成的几何体如图所示，则它的主视图是( )A. B. C. D.【来源】浙江省义乌市xx年中考数学试题【答案】D点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．15．一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）【来源】安徽省xx年中考数学试题【答案】A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，故选A.【名师点睛】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.16．如图是下列哪个几何体的主视图与俯视图（）A. B. C. D.【来源】山东省泰安市xx年中考数学试题【答案】C点睛：本题主要考查了由三视图判断几何体，正确掌握常见几何体的形状是解题的关键．17．由五个大小相同的正方体组成的几何体如图所示，那么它的主视图是（）A. B. C. D.【来源】浙江省衢州市xx年中考数学试卷【答案】C【解析】分析：找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．详解：从正面看得到3列正方形的个数依次为2，1，1．故选C．点睛：本题考查了三视图的知识，掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．二、填空题18．如图是一个几何体的三视图（图中尺寸单位：），根据图中数据计算，这个几何体的表面积为__________．中考数学试题分项版解析汇编（第01期）专题5.4 投影与视图（含解析）【来源】湖北省孝感市xx年中考数学试题【答案】点睛：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．【感谢您的阅览，下载后可自由复制或修改编辑，敬请您的关注】11 / 11。

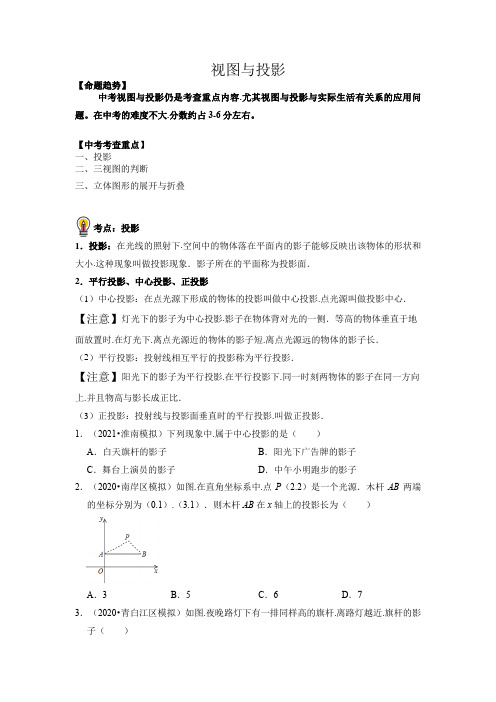

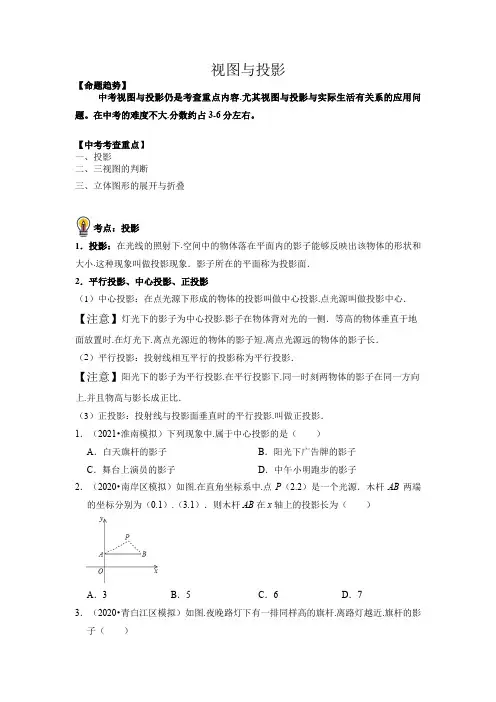

视图与投影【命题趋势】中考视图与投影仍是考查重点内容.尤其视图与投影与实际生活有关系的应用问题。

在中考的难度不大.分数约占3-6分左右。

【中考考查重点】一、投影二、三视图的判断三、立体图形的展开与折叠考点：投影1．投影：在光线的照射下.空间中的物体落在平面内的影子能够反映出该物体的形状和大小.这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影.点光源叫做投影中心．【注意】灯光下的影子为中心投影.影子在物体背对光的一侧．等高的物体垂直于地面放置时.在灯光下.离点光源近的物体的影子短.离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影.在平行投影下.同一时刻两物体的影子在同一方向上.并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影.叫做正投影．1．（2021•淮南模拟）下列现象中.属于中心投影的是（）A．白天旗杆的影子B．阳光下广告牌的影子C．舞台上演员的影子D．中午小明跑步的影子2．（2020•南岸区模拟）如图.在直角坐标系中.点P（2.2）是一个光源．木杆AB两端的坐标分别为（0.1）.（3.1）．则木杆AB在x轴上的投影长为（）A．3B．5C．6D．7 3．（2020•青白江区模拟）如图.夜晚路灯下有一排同样高的旗杆.离路灯越近.旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化考点：视图1．视图：由于可以用视线代替投影线.所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中.主视图反映物体的长和高.左视图反映了物体的宽和高.俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正.主左高平齐.左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线.看不到的线用虚线．4．（2021秋•淮安期末）某物体的三视图如图所示.那么该物体形状可能是（）A．圆柱B．球C．正方体D．长方体5．（2021秋•高州市校级期末）如图所示的几何体的左视图是（）A．B．C．D．6．（2022•本溪模拟）如图所示的移动台阶.它的左视图是（）A．B．C．D．考点：几何体的展开与折叠1．常见几何体的展开图几何体立体图形表面展开图侧面展开图圆柱圆锥三棱柱2．正方体的展开图正方体有11种展开图.分为四类：第一类.中间四连方.两侧各有一个.共6种.如下图：第二类.中间三连方.两侧各有一、二个.共3种.如下图：第三类.中间二连方.两侧各有二个.只有1种.如图10；第四类.两排各有三个.也只有1种.如图11．7．（2021•宁波模拟）某几何体的三视图如图所示.则它的表面展开图是（）A．B．C．D．8．下列图形中.不是正方体的展开图形的是（）A．B．C．D．9．在图中剪去1个小正方形.使得到的图形经过折叠能够围成一个正方体.则要剪去的正方形对应的数字是（）A．1B．2C．3D．41．北京冬奥会的吉祥物是一只叫冰墩墩的熊猫.这次冰墩墩的3D设计.就是将熊猫拟人化.含义就是告诉全世界的人.中国是一个社会和谐.人们生活富裕的国家．如图是正方体的展开图.每个面内都写有汉字.折叠成立体图形后“冬”的对面是（）A．奥B．会C．吉D．祥2．（2020•安顺）下列四幅图中.能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．3．（2017•贺州）小明拿一个等边三角形木框在太阳下玩耍.发现等边三角形木框在地面上的投影不可能是（）A．B．C．D．4．（2022•商城县一模）下列几何体的三视图中.俯视图与主视图一定一致的是（）A．B．C．D．5．（2022•黔东南州模拟）如图正三棱柱的左视图是（）A．B．C．D．6．（2021•岳麓区校级二模）某几何体的三视图如图.则该几何体是（）A．三棱柱B．长方体C．圆柱D．圆锥7．（2021•吉林模拟）如图.小树AB在路灯O的照射下形成投影BC．若树高AB＝2m.树影BC＝3m.树与路灯的水平距离BP＝4m．则路灯的高度OP为m．1．（2020•广西）下列几何体中.左视图为三角形的是（）A．B．C．D．2．（2021•攀枝花）如图是一个几何体的三视图.则这个几何体是（）A．圆锥B．圆柱C．三棱柱D．三棱锥3．（2021•阿坝州）如图所示的几何体的左视图是（）A．B．C．D．4．（2021•兰州）如图.该几何体的主视图是（）A．B．C．D．5．（2021•河南）如图是由8个相同的小正方体组成的几何体.其主视图是（）A．B．C．D．6.（2021•随州）如图是由4个相同的小正方体构成的一个组合体.该组合体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同7．（2021•泰安）如图是由若干个同样大小的小正方体所搭几何体的俯视图.小正方形中的数字表示在该位置小正方体的个数.则这个几何体的左视图是（）A．B．C．D．1．（2021•紫金县校级二模）如图所示的几何体的左视图为（）A．B．C．D．2．（2022•大渡口区模拟）下列四个几何体中.从正面看是三角形的是（）A．B．C．D．3．如图.一个几何体上半部为正四棱锥.下半部为立方体.且有一个面涂有颜色．下列图形中.是该几何体的表面展开图的是（）A．B．C．D．4．（2021•腾冲市模拟）如图是一个几何体的三视图.则这个几何体的侧面积是（）A．48πB．57πC．24πD．33π5．（2019•望花区三模）如图.物体在灯泡发出的光照射下形成的影子是投影．（填“平行”或“中心”）．6．（2020•槐荫区模拟）如图.已知路灯离地面的高度AB为4.8m.身高为1.6m的小明站在D处的影长为2m.那么此时小明离电线杆AB的距离BD为m．。

2017-2018年中考数学专题复习题：投影与视图、选择题1. 图中三视图对应的几何体是2. 如图是由若干小正方体组成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，这个几何体的主视图是3. 如图，上下底面为全等的正六边形礼盒，其正视图与侧视图均由矩形构成，正视图中大矩形边长如图所示，侧视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为I IA. B. C. D.3112—60cm -—20cm M CE正视图侧视图A. 320 cmB. 讥IH .- ;C. 4 1, 一二’D. 480 cm4. 如图，一个正方体切去一个三棱锥后所得几何体的俯视图是A.5. 有一圆柱形的水池，已知水池的底面直径为 4米，水面离池口 2米，水池内有一小青蛙，它每天晚上都会浮在水面上赏月，则它能观察到的最大视角为如图，直立于地面上的电线杆 AB 在阳光下落在水平地面和坡面上的影子分别是 BC CD 测得BC=6米， = -米，二 二:二FC'，在D 处测得电线杆顶端 A 的仰角为:Ej ，则电线杆AB 的高度为，A. 2+ 2逅B. 4+ 2V3C. 2+D.4+8. 在阳光下，一名同学测得一根长为 1米的垂直地面的竹竿的影长为1七米，同时另一名同学测量树的高度时，发现树的影 子不全落在地面上，有一部分落在教学楼的第一级台阶上,6.如图所示，在房子外的屋檐E 处安有一台监视器,a一 一 -邛1■ 口 口FA B CA. _ -.1B. A BFDC.四边形 BCEDD. - -5；7.测得此影子长为米，一级台阶高为）d米，如图所示，若此时落在地面上的影长为丄丄］米，则树高为I IA. ■> -■ ■米B. 8 米C. .1 =米D. 12 米9. 如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是I .10. 圆桌面•桌面中间有一个直径为：.4-;的圆洞I正上方的灯泡I看作一个点I发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影，已知桌面直径为_.?：■，桌面离地面1m若灯泡离地面3m则地面圆环形阴影的面积是（）A. 1.1. A1 1. ■B.丄，‘C.D. 0.72rm:、填空题11.如图，光源P在横杆AB的正上方,I' ^「，」3 = 1.;，「二二•：；「，则AB离地面的距离为12.如图，圆桌面正上方的灯泡发出的光线照射桌面后，在地面上形成阴影圆形»已知灯泡距离地面2 4 ;，桌面距离地面■I “桌面厚度不计算「，若桌面的面积是一.J：'-，则地面上体的俯视图的周长是 _______ ，面积是 _______15. 如图，AB 和DE 是直立在地面上的两根立柱，-F 二F 米，某一时刻 AB 在阳光下的投影3 ? = ：■米，在测量AB 的投影时，同时测量出DE 在阳光下的投影长为 6米，则 DE 的长为 _______ 16. 如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB 和一根高度未知的电线杆CD 它们都与地面垂直，为了侧得电线杆的高度，数学兴趣小组的同学进 行了如下测量.某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF 的长度为3米,落在地面上的影子 BF 的长为8 米,而电信杆落在围墙上的影子 GH 的长度为:-2 米，落在地面上的银子 DH 的长为6米，依据这些数据，该小组的同学计算出了电 线杆的高度是的阴影面积是 ______ m 町13.如图是某几何体的三视图，根据图中数据，求得该几何体的表面积为 ______ .1 !r1 ■ ■ 1 ■ ■ ■ ■ ■ ■14.如图，正三棱柱的底面周长为15,截去一个底面周长为 6的正三棱柱，所得几何__________________ 米・地面的距离CD = ________19. ___________________________________________________________ 桌面上放两件物体，它们的三视图图，则这两个物体分别是 _____________________________ ，它们的位置20.桌上放着一个三棱锥和一个圆柱体， 如图的三幅图分别是从哪个方向看的？按图填17. 如图是王芳同学某一天观察到的一棵树在不同时刻的影子,请你把它们按时间先后顺序进行排列是 ________18.墙壁D 处有一盏灯如图，小明站在A 处测得他的影长与身长相等都为1三「，小明向墙壁走1m 到B 处发现影子刚好落在 A 点，则灯泡与厂□王观圈旗杆电遙杆(A) (B)是 ______21. 如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成亠卩角时，第二次是阳光与地面成 :< 角时，两次测量的影长相差8米，求树高AB多少米，结果保留根号・22. 如图，是住宅区内的两幢楼，它们的高-F = L"：=■■ j ，两楼间的距离现需了解甲楼对乙楼的采光的影响情况..当太阳光与水平线的夹角为•工角时，求甲楼的影子在乙楼上有多高|精确到1 : > .厂1 ；若要甲楼的影子刚好不落在乙楼的墙上，此时太阳与水平线的夹角为多少度?23. 某兴趣小组开展课外活动如图，小明从点M出发以］三米秒的速度，沿射线MN方向匀速前进，2秒后到达点B,此时他（4#）在某一灯光下的影长为MB继续按原速行走2秒到达点D,此时他在同一灯光下的影子GD仍落在其身后，并测得这个影长GD为1 1米，然后他将速度提高到原来的一上倍，再行走2秒到达点F,此时点A, C, E三点共线..请在图中画出光源0点的位置，并画出小明位于点F时在这个灯光下的影长- J 不写画法；•求小明到达点F时的影长FH的长.■---------------------------------------M B G D F N24.如图是一个密封纸盒的三视图，请你根据图中数据计算这个密封纸盒的表面积结果保留根号【答案】J D 1 解：在A - _ "1中，：山 £T |J在丁_.匸〕中，'in 厂AB AB 如&'——^，答：树高AB 为4.-米.22.解：I 如图，延长0B 交DC 于E,作严丄_卫，交AB 于F ,在- 中,1. 2. C 3. C 4. D 5. C 6. D 7. B 8. 9. D 10. D11.12.13. (225 + 25 v 1?) T14. 13； Ml415. 10m16. 1117. B A 、C D18.4.Srn19. 长方体和圆柱；圆柱在前，长方体在后20. 左面、上面、正面21.= :: } ，一 匚二 I 二：口 ,设5-=.，则?5= : . • 根据勾股定理知'二.,. 2.「 「:小"■,:1 j-. 负值舍去, 八'二川;•因此，-—. - •（勻当甲幢楼的影子刚好落在点 C 处时，一 为等腰三角形，因此，当太阳光与水平线夹角为 芟，时，甲楼的影子刚好不落在乙楼的墙上.23.解：|如图，点0和FH 为所作；M B G D K F H M'.■ ■- ' — — '「一 ； . ，4 二一.=,；二二一 ♦一.二'2= - E-，设 -5 = II.二三二二 I ：'，作；■■-:于K 如图，I ■ ■.",_ j.\ 2、s _；「［ -■,V CD//OK,J 8OX 耐JT'•，即卩二——ffJC OK l.^rDK由注得"亠，解得H,.-m「,_三“_二即'■':OJC KK ffFM5 E答：小明到达点F时的影长FH的长为24. 解：根据该密封纸盒的三视图知道它是一个六棱柱,其高为12cm底面边长为5cm其侧面积为丨＜，密封纸盒的上、下底面的面积和为：「「_「. -匚：”」，其表面积为-。

初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。

第二十四讲视图与投影命题点1 三视图的判断类型一常见几何体视图的判断1．（2021•苏州）如图，圆锥的主视图是（）A．B．C．D．【答案】A【解答】解：圆锥的主视图是一个等腰三角形，故选：A．2．（2021•温州）直六棱柱如图所示，它的俯视图是（）A．B．C．D．【答案】C【解答】解：从上面看这个几何体，看到的图形是一个正六边形，因此选项C中的图形符合题意，故选：C．3．（2021•湘潭）下列几何体中，三视图不含圆的是（）A．B．C．D．【答案】C【解答】解：A、圆柱的俯视图是圆，故不符合题意；B、球的三视图都是圆，故不符合题意；C、正方体的三视图都是正方形，故符合题意；D、圆锥的俯视图是圆，故不符合答题，故选：C．类型二组合体不规则几何体视图的判断4．（2021•江西）如图，几何体的主视图是（）A．B．C．D．【答案】C【解答】解：从正面看该组合体，长方体的主视图为长方形，圆柱体的主视图是长方形，因此选项C中的图形符合题意，故选：C．5．（2021•泰州）如图所示几何体的左视图是（）A．B．C．D．【答案】C【解答】解：从左边看，是一列两个矩形．故选：C．6．（2021•聊城）如图所示的几何体，其上半部有一个圆孔，则该几何体的俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看该几何体，能看见的轮廓线用实线表示，看不见的轮廓线用虚线表示，因此所看到的图形与选项A中的图形相同，故选：A．7．（2021•本溪）如图，该几何体的左视图是（）A．B．C．D．【答案】D【解答】解：从左面看该几何体所得到的图形是一个长方形，被挡住的棱用虚线表示，图形如下：故选：D．8．（2021•福建）如图所示的六角螺栓，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上边看，是一个正六边形，六边形内部是一个圆，故选：A．9．（2021•吉林）如图，粮仓可以近似地看作由圆锥和圆柱组成，其主视图是（）A．B．C．D．【答案】A【解答】解：粮仓主视图上部视图为等腰三角形，下部视图为矩形．故选：A．类型四小正方体组合体视图的判断10．（2020•北碚区自主招生）如图是由4个相同的小正方体组成的一个立体图形，其主视图是（）A．B．C．D．【答案】A【解答】解：从正面看有两层，底层两个正方形，上层左边一个正方形，左齐．故选：A．11．（2021•河南）如图是由8个相同的小正方体组成的几何体，其主视图是（）A．B．C．D．【答案】A【解答】解：该几何体的主视图有三层，从上而下第一层主视图为一个正方形，第二层主视图为两个正方形，第三层主视图为三个正方形，且左边是对齐的．故选：A．12.（2021•随州）如图是由4个相同的小正方体构成的一个组合体，该组合体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【解答】解：如图所示：故该组合体的三视图中完全相同的是主视图和左视图，故选：A．13．（2021•泰安）如图是由若干个同样大小的小正方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图是（）A．B．C．D．【答案】B【解答】解：从左边看从左到右第一列是两个小正方形，第二列有4个小正方形，第三列有3个小正方形，故选：B．14．（2021•齐齐哈尔）由一些大小相同的小正方体搭成的几何体的主视图和俯视图如图所示，则搭成该几何体的小正方体的个数最多为（）A．7个B．8个C．9个D．10个【答案】A【解答】解：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2＝7（个）．故选：A．命题点2 三视图还原几何体及其相关计算15．（2021•安徽）几何体的三视图如图所示，这个几何体是（）A．B．C．D．【答案】C【解答】解：根据该组合体的三视图发现该几何体为．故选：C．16．（2021•东营）已知某几何体的三视图如图所示，则该几何体的侧面展开图圆心角的度数为（）A．214°B．215°C．216°D．217°【答案】C【解答】解：由三视图可知，该几何体为圆锥；由三视图数据知圆锥的底面圆的直径为6、半径为3，高为4，则母线长为＝5，所以则该几何体的侧面展开图圆心角的度数为π×6÷（π×5）×180°＝216°．故选：C．17．（2021•眉山）我国某型号运载火箭的整流罩的三视图如图所示，根据图中数据（单位：米）计算该整流罩的侧面积（单位：平方米）是（）A．7.2πB．11.52πC．12πD．13.44π【答案】C【解答】解：观察图形可知：圆锥母线长为：＝2（米），所以该整流罩的侧面积为：π×2.4×4+π×(2.4÷2)×2＝12π（平方米）．答：该整流罩的侧面积是12π平方米．故选：C．18．（2021•云南）如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为．【答案】3π【解答】解：由三视图知几何体为圆柱，且底面圆的半径是1，高是3，∴这个几何体的体积为：π×12×3＝3π．故答案为：3π．命题点3 立体图形的展开与折叠类型一常见几何体的展开图19.（2021•扬州）把如图中的纸片沿虚线折叠，可以围成一个几何体，这个几何体的名称是（）A．五棱锥B．五棱柱C．六棱锥D．六棱柱【答案】A【解答】解：由图可知：折叠后，该几何体的底面是五边形，则该几何体为五棱锥，故选：A．20．（2021•金华）将如图所示的直棱柱展开，下列各示意图中不可能是它的表面展开图的是（）A．B．C．D．【答案】D【解答】解：选项A、B、C均可能是该直棱柱展开图，不符合题意，而选项D中的两个底面会重叠，不可能是它的表面展开图，符合题意，故选：D．类型二正方体的展开图21．（2021•自贡）如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“迎”字一面的相对面上的字是（）A．百B．党C．年D．喜【答案】B【解答】解：这是一个正方体的平面展开图，共有六个面，其中面“迎”与“党”相对，面“建”与面“百”相对，“喜”与面“年”相对．故选：B．22．（2021•河北）一个骰子相对两面的点数之和为7，它的展开图如图，下列判断正确的是（）A．A代表B．B代表C．C代表D．B代表【答案】A【解答】解：根据正方体的表面展开图，相对的面之间一定相隔一个正方形，A与点数是1的对面，B与点数是2的对面，C与点数是4的对面，∵骰子相对两面的点数之和为7，∴A代表的点数是6，B代表的点数是5，C代表的点数是3．故选：A．11。

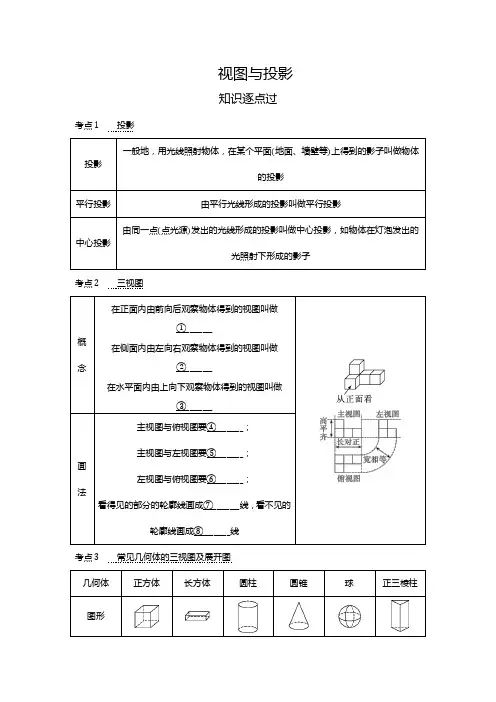

视图与投影知识逐点过考点1 投影投影一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影平行投影由平行光线形成的投影叫做平行投影中心投影由同一点(点光源)发出的光线形成的投影叫做中心投影，如物体在灯泡发出的光照射下形成的影子考点2 三视图概念在正面内由前向后观察物体得到的视图叫做①________在侧面内由左向右观察物体得到的视图叫做②________在水平面内由上向下观察物体得到的视图叫做③________画法主视图与俯视图要④________；主视图与左视图要⑤________；左视图与俯视图要⑥________；看得见的部分的轮廓线画成⑦________线，看不见的轮廓线画成⑧________线考点3 常见几何体的三视图及展开图几何体正方体长方体圆柱圆锥球正三棱柱图形主视图左视图俯视图展开图(选其中一种)考点4 正方体展开图的常见类型(2021.6)巧记：中间四个面，上下各一一四一型面巧记：中间三个面，一、二隔二三一型相见巧记：中间两个面，楼梯天天二二二型见巧记：中间没有面，三、三连三三型一线真题演练命题点1 三视图1.如图，由4个相同正方体组合而成的几何体，它的左视图是()拓展训练2. 如图是物理学中经常使用的U型磁铁，其俯视图是()命题点2 立体图形的展开与折叠3. 下列图形是正方体展开图的个数为()A. 1个B. 2个C. 3个D. 4个第3题图拓展训练4. 一个正方体的表面展开图如图所示，六个面上各有一字，连起来的意思是“全面落实双减”，把它折成正方体后，与“面”相对的字是()A. 双B. 减C. 全D. 实第4题图基础过关1. 下列选项能正确反映小亮和小美在同一盏路灯的两侧站立时影子情况的是()A B C D2. 下列几何体的主视图是圆的是()A B C D3. 四个大小相同的正方体搭成的几何体如图所示，从正面得到的视图是()第3题图A B C D4. 如图是由一个长方体和一个圆柱组成的几何体，它的俯视图是()第4题图A B C D5.北宋时期的汝官窑天蓝釉刻花鹅颈瓶是河南博物院九大镇院之宝之一，具有极高的历史价值、文化价值．如图所示，关于它的三视图，下列说法正确的是()A. 主视图与左视图相同B. 主视图与俯视图相同C. 左视图与俯视图相同D. 三种视图都相同第5题图6. 如图所示的几何体的左视图是()第6题图A B C D7. 下列图形中，是长方体表面展开图的是()A B C D8. 某几何体的三视图如图所示，则该几何体为()第8题图A B C D9. 今天是父亲节，小东同学准备送给父亲一个小礼物．已知礼物外包装的主视图如图所示，是()则该礼物的外包装不可能．．．A. 长方体B. 正方体C. 圆柱D. 三棱锥第9题图10.“争创全国文明典范城市，让文明成为宜昌人民的内在气质和城市的亮丽名片”，如图，是一个正方体的平面展开图，把展开图折叠成正方体后，“城”字对面的字是()A. 文B. 明C. 典D. 范第10题图11. 如图是由6个完全相同的小正方体搭成的几何体，如果将小正方体A去掉，则它的()A. 左视图不会发生改变，主视图会发生改变B. 俯视图会发生改变，左视图不变C. 主视图和俯视图都会发生改变D. 三种视图都会发生改变第11题图12. 几个大小相同的小正方体搭成几何体的俯视图如图所示，图中小正方形中数字表示对应位置小正方体的个数，该几何体的主视图是()第12题图A B C D 综合提升13. 如图①，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图②，平台上至少还需再放这样的正方体()A. 1个B. 2个C. 3个D. 4个图①图②第13题图14. 如图是一正方体的表面展开图，将其折叠成正方体后，与顶点K距离最远的顶点是()A. A点B. B点C. C点D. D点第14题图视图与投影知识逐点过①主视图②左视图③俯视图④长对正⑤高平齐⑥宽相等⑦实⑧虚真题演练1. A2. C3. C4. D【解析】由正方体表面展开图的“相间、Z端是对面”可知，“面”与“实”是对面．基础过关1. D【解析】同一盏路灯下，路灯两侧人的影子方向相反，∴排除选项A，B；再由影子的长与身高成正比，排除C，故选D.2. A3. D4. D【解析】这个立体图形的俯视图是一个矩形，矩形内部中间是一个圆．5. A6. B【解析】左视图即从左向右看，该几何体的左视图是矩形，且矩形中有一条虚线．7. C8. B【解析】由几何体的三视图可得该几何体是B选项．9. D【解析】选项A，长方体的主视图是长方形也可以是正方形；选项B，正方体的主视图是正方形；选项C，圆柱的主视图是长方形也可以是正方形，也可以是圆；选项D，三棱锥的主视图不可能是正方形，故选D.10. B【解析】由正方体的表面展开图可知，“文”与“范”是相对面，“城”与“明”是相对面，“典”与“市”是相对面．故选B.11. A12. D【解析】∵主视图是看每一列的最高层，∴主视图从左往右分别看到了1，2，2层．13. B【解析】如解图，满足主视图和左视图的要求，只需在原图的①②位置各放一个小正方体即可，∴平台上至少还需再放这样的正方体2个．第13题解图14. D【解析】折叠之后如解图所示，则点K与点D的距离最远．第14题解图。

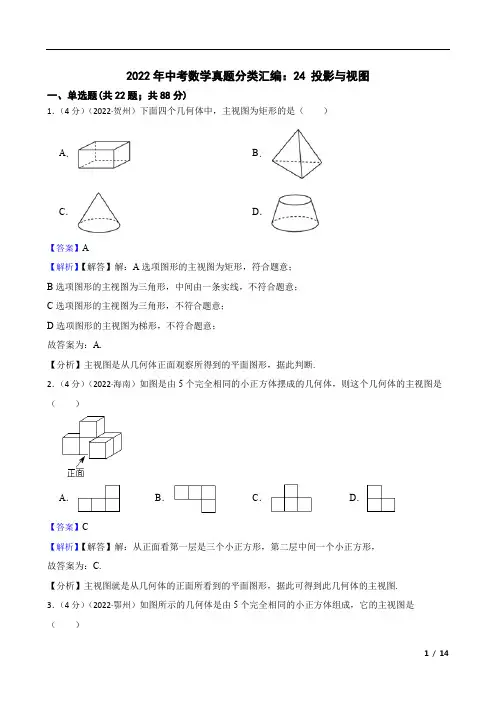

2022年中考数学真题分类汇编：24 投影与视图一、单选题(共22题；共88分)1．（4分）（2022·贺州）下面四个几何体中，主视图为矩形的是（）A．B．C．D．【答案】A【解析】【解答】解：A选项图形的主视图为矩形，符合题意；B选项图形的主视图为三角形，中间由一条实线，不符合题意；C选项图形的主视图为三角形，不符合题意；D选项图形的主视图为梯形，不符合题意；故答案为：A.【分析】主视图是从几何体正面观察所得到的平面图形，据此判断.2．（4分）（2022·海南）如图是由5个完全相同的小正方体摆成的几何体，则这个几何体的主视图是（）A．B．C．D．【答案】C【解析】【解答】解：从正面看第一层是三个小正方形，第二层中间一个小正方形，故答案为：C.【分析】主视图就是从几何体的正面所看到的平面图形，据此可得到此几何体的主视图.3．（4分）（2022·鄂州）如图所示的几何体是由5个完全相同的小正方体组成，它的主视图是（）A．B．C．D．【答案】A【解析】【解答】解：从前面看，第一层是两个小正方形，第二层左边一个小正方形，第三层左边1个小正方形.故答案为：A.【分析】主视图是从几何体前面观察所得到的平面图形，根据主视图的概念确定出每行每列小正方形的个数，据此判断.4．（4分）（2022·长沙）如图是由5个大小相同的正方体组成的几何体，该几何体的主视图是（）A．B．C．D．【答案】B【解析】【解答】解：该几何体的主视图是故答案为：B.【分析】主视图是从几何体正面观察所得到的平面图形，根据主视图的概念确定出每行每列小正方形的个数，据此判断.5．（4分）（2022·威海）如图所示的几何体是由五个大小相同的小正方体搭成的．其俯视图是（）A．B．C．D．【答案】B【解析】【解答】解：俯视图从上往下看如下：故答案为：B.【分析】根据三视图的定义求解即可。

6．（4分）（2022·龙东）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．10【答案】B【解析】【解答】由俯视图可知最底层有5个小正方体，由左视图可知这个几何体有两层，其中第二层最多有3个，那么搭成这个几何体所需小正方体最多有5+3=8个．故答案为：B．【分析】根据三视图的定义求解即可。

中考数学真题专项汇编解析—投影与视图、命题、尺规作图一．选择题1．（2022·新疆·中考真题）如图是某几何体的展开图，该几何体是（）A．长方体B．正方体C．圆锥D．圆柱【答案】C【分析】观察所给图形可知展开图由一个扇形和一个圆构成，由此可以判断该几何体是圆锥．【详解】解：∵展开图由一个扇形和一个圆构成，∵该几何体是圆锥．故选C．【点睛】本题考查圆锥的展开图，熟记圆锥展开图的形状是解题的关键．2．（2022·江苏宿迁·中考真题）下列展开图中，是正方体展开图的是（）A．B．C．D．【答案】C【分析】根据正方体的表面展开图共有11种情况，A，D是“田”型，对折不能折成正方体，B是“凹”型，不能围成正方体，由此可进行选择．【详解】解：根据正方体展开图特点可得C答案可以围成正方体，故选：C．【点睛】此题考查了正方体的平面展开图．关键是掌握正方体展开图特点．3．（2022·浙江金华·中考真题）如图，圆柱的底面直径为AB，高为AC，一只蚂蚁在C处，沿圆柱的侧面爬到B处，现将圆柱侧面沿AC“剪开”，在侧面展开图上画出蚂蚁爬行的最近路线，正确的是（）A．B．C．D．【答案】C【分析】根据圆柱的侧面展开特征，两点之间线段最短判断即可；【详解】解：∵AB为底面直径，∵将圆柱侧面沿AC“剪开”后，B点在长方形上面那条边的中间，∵两点之间线段最短，故选：C．【点睛】本题考查了圆柱的侧面展开，掌握两点之间线段最短是解题关键．4．（2022·四川遂宁·中考真题）如图是正方体的一种展开图，那么在原正方体中与“我”字所在面相对的面上的汉字是（）A．大B．美C．遂D．宁【答案】B【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“我”与“美”是相对面．故选：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手．5．（2022·四川自贡·中考真题）如图，将矩形纸片ABCD绕边CD所在的直线旋转一周，得到的立体图形是（）A．B．C．D．【答案】A【分析】根据矩形绕一边旋转一周得到圆柱体示来解答．【详解】解：矩形纸片ABCD绕边CD所在的直线旋转一周，得到的立体图形是圆柱体．故选：A．【点睛】本题考查了点、线、面、体，熟练掌握“面动成体”得到的几何体的形状是解题的关键．6．（2022·湖南衡阳·中考真题）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据主视图的定义和画法进行判断即可．【详解】解：从正面看过去，看到上下共三个矩形，所以主视图是：故选A【点睛】本题考查简单几何体的主视图，主视图就是从正面看物体所得到的图形．7．（2022·云南·中考真题）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．三棱柱B．三棱锥C．四棱柱D．圆柱【答案】D【分析】根据三视图逆向即可得．【详解】解：此几何体为一个圆柱．故选：D．【点睛】此题考查由三视图还原几何体，既要考虑各视图的形状，还要把各视图的情况综合考虑才能得到几何体的形状．8．（2022·天津·中考真题）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【答案】A【分析】画出从正面看到的图形即可得到它的主视图．【详解】解：几何体的主视图为：故选：A【点睛】本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．9．（2022·江西·中考真题）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．【答案】A【分析】从上面观察该几何体得到一个“T”字形的平面图形，横着两个正方形，中间有一个正方形，且有两条垂直的虚线，下方有半个正方形．画出图形即可．【详解】俯视图如图所示．故选：A．【点睛】本题主要考查了几何体的三视图，俯视图是从上面观察几何体得出的平面图形．.注意：能看到的线用实线，看不到而存在的线用虚线．10．（2022·浙江温州·中考真题）某物体如图所示，它的主视图是（）A．B．C．D．【答案】D【分析】根据主视图的定义和画法进行判断即可．【详解】解：某物体如图所示，它的主视图是：故选：D．【点睛】本题考查简单几何体的主视图，主视图就是从正面看物体所得到的图形．11．（2022·浙江宁波·中考真题）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．【答案】C【分析】根据俯视图的意义和画法可以得出答案．【详解】根据俯视图的意义可知，从上面看物体所得到的图形，选项C符合题意，故答案选：C．【点睛】本题主要考查组合体的三视图，注意虚线、实线的区别，掌握俯视图是从物体的上面看得到的视图是解题的关键．12．（2022·江苏扬州·中考真题）如图是某一几何体的主视图、左视图、俯视图，该几何体是（）A．四棱柱B．四棱锥C．三棱柱D．三棱锥【答案】B【分析】根据各个几何体三视图的特点进行求解即可．【详解】解：∵该几何体的主视图与左视图都是三角形，俯视图是一个矩形，而且两条对角线是实线，∵该几何体是四棱锥，故选B．【点睛】本题主要考查了由三视图还原几何体，熟知常见几何体的三视图是解题的关键．13．（2022·浙江绍兴·中考真题）由七个相同的小立方块搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【答案】B【分析】根据题目中的图形，可以画出主视图，本题得以解决．【详解】解：由图可得，题目中图形的主视图是，故选：B．【点睛】本题考查简单组合体的三视图，解题的关键是画出相应的图形．14．（2022·浙江嘉兴·中考真题）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】主视图有3列，每列小正方形数目分别为2，1,1．【详解】如图所示：它的主视图是：．故选：B．【点睛】此题主要考查了简单组合体的三视图，正确把握观察角度是解题关键．15．（2022·浙江丽水·中考真题）如图是运动会领奖台，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：领奖台的主视图是：故选：A．【点睛】本题考查了简单几何体的三视图，从正面看得到的图形是主视图．16．（2022·安徽·中考真题）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：该几何体的俯视图为：，故选：A【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．17．（2022·浙江舟山·中考真题）用尺规作一个角的角平分线，下列作法中错误的是（ ）A ．B ．C ．D ．【答案】D【分析】根据作图轨迹及角平分线的定义判断即可得出答案．【详解】A 、如图，由作图可知：,OA OC AB BC ==，又∵OB OB =，∵OAB OCB ≅，∵AOB COB ∠=∠，∵OB 平分AOC ∠．故A 选项是在作角平分线，不符合题意；B 、如图，由作图可知：,OA OB OC OD ==，又∵COB AOD ∠=∠，∵OBC OAD ≅，∵OA OB OAD OBC OCB ODA =∠=∠∠=∠，，，∵AC BD =，∵CEA BED ∠=∠,ECA EDB ∠=∠，∵AEC BED ≅△△，∵AE BE =，∵,EAO EBO OA OB ∠=∠=，∵AOE BOE ∠=∠，∵OE 平分AOB ∠．故B 选项是在作角平分线，不符合题意；C 、如图，由作图可知：,AOB MCN OC CD ∠=∠=，∵CD OB ∥,COD CDO =∠∠，∵DOB CDO ∠=∠，∵COD DOB ∠=∠，∵OD 平分AOB ∠．故C 选项是在作角平分线，不符合题意；D 、如图，由作图可知：,OA BC OC AB ==，又∵OB OB =，∵AOB CBO ≅，∵,,AOB OBC COB ABO ∠=∠∠=∠故D 选项不是在作角平分线，符合题意；故选：D【点睛】本题考查了角平分线的作图，全等三角形的性质与判定，掌握以上知识是解题的关键．18．（2022·山东泰安·中考真题）某种零件模型如图所示，该几何体（空心圆柱）的俯视图是( )A ．B ．C ．D ．【答案】C【详解】找到从上面看所得到的图形即可：空心圆柱由上向下看，看到的是一个圆环．故选C19．（2022·湖北十堰·中考真题）如图，工人砌墙时，先在两个墙脚的位置分别插一根木桩，再拉一条直的参照线，就能使砌的砖在一条直线上．这样做应用的数学知识是（）A．两点之间，线段最短B．两点确定一条直线C．垂线段最短D．三角形两边之和大于第三边【答案】B【分析】由直线公理可直接得出答案．【详解】解：建筑工人砌墙时，经常在两个墙脚的位置分别插一根木桩，然后拉一条直的参照线，这种做法用几何知识解释应是：两点确定一条直线．故选：B．【点睛】此题主要考查了直线的性质，要想确定一条直线，至少要知道两点．20．（2022·四川达州·中考真题）下列命题是真命题的是（）A．相等的两个角是对顶角B．相等的圆周角所对的弧相等C．若a b<，则22ac bc<D．在一个不透明的箱子里放有1个白球和2个红球，它们除颜色外其余都相同，从箱子里任意摸出1个球，摸到白球的概率是1 3【答案】D【分析】分别根据对顶角的定义，圆周角定理，不等式的基本性质及概率公式进行判断即可得到答案．【详解】有公共顶点且两条边互为反向延长线的两个角是对顶角，故A选项错误，不符合题意；在同圆或等圆中，相等的圆周角所对的弧相等，故B选项错误，不符合题意；若a b<，则22ac bc≤，故C选项错误，不符合题意；在一个不透明的箱子里放有1个白球和2个红球，它们除颜色外其余都相同，从箱子里任意摸出1个球，摸到白球的概率是13，故D选项正确，符合题意；故选：D．【点睛】本题考查了命题的真假，涉及对顶角的定义，圆周角定理，不等式的基本性质及概率公式，熟练掌握知识点是解题的关键．21．（2022·湖北随州·中考真题）如图是一个放在水平桌面上的半球体，该几何体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【分析】根据三视图的形成，从正面、左面和上面三个方向看立体图形得到的平面图形，注意所有的看到的或看不到的棱都应表现在三视图中，看得见的用实线，看不见的用虚线，虚实重合用实线．【详解】解：从正面和左面看，得到的平面图形均是半圆，而从上面看是一个圆，因此该几何体主视图与左视图一致，故选：A．【点睛】本题考查了三视图的知识，准确把握从正面、左面和上面三个方向看立体图形得到的平面图形是解决问题的关键．22．（2022·湖北黄冈·中考真题）某几何体的三视图如图所示，则该几何体是（）A．圆锥B．三棱锥C．三棱柱D．四棱柱【答案】C【分析】由主视图和左视图得出该几何体是柱体，再结合俯视图可得答案．【详解】解：由三视图知，该几何体是三棱柱，故选：C．【点睛】本题主要考查由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．23．（2022·广西梧州·中考真题）下列命题中，假命题．．．是（）A．2-的绝对值是2-B．对顶角相等C．平行四边形是中心对称图形D．如果直线,∥∥，那么直线a ba cb c∥【答案】A【分析】根据绝对值的意义，对顶角的性质，平行四边形的性质，平行线的判定逐一判断即可．【详解】解：A．2-的绝对值是2，故原命题是假命题，符合题意；B．对顶角相等，故原命题是真命题，不符合题意；C．平行四边形是中心对称图形，故原命题是真命题，不符合题意；D．如果直线,a cb c∥∥，那么直线a b∥，故原命题是真命题，不符合题意；故选：A．【点睛】本题考查了命题真假的判断，属于基础题．根据定义：符合事实真理的判断是真命题，不符合事实真理的判断是假命题，不难选出正确项．24．（2022·内蒙古包头·中考真题）几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为（）A．3B．4C．6D．9【答案】B【分析】根据该几何体的俯视图以及该位置小正方体的个数，可以画出左视图，从而求出左视图的面积；【详解】由俯视图以及该位置小正方体的个数，左视图共有两列，第一列两个小正方体，第二列两个小正方体，可以画出左视图如图，所以这个几何体的左视图的面积为4故选：B【点睛】本题考查了物体的三视图，解题饿到关键是根据俯视图，以及该位置小正方体的个数，正确作出左视图．25．（2022·湖北武汉·中考真题）如图是一个立体图形的三视图，该立体图形是（）A．长方体B．正方体C．三棱柱D．圆柱【答案】A【分析】根据题意可得这个几何体的三视图为长方形和正方形，即可求解．【详解】解：根据题意得：该几何体的三视图为长方形和正方形，∵该几何体是长方体．故选：A【点睛】本题考查由三视图确定几何体的名称，熟记常见几何体的三视图的特征是解题的关键．26．（2022·黑龙江齐齐哈尔·中考真题）由一些大小相同的小正方体搭成的几何体的主视图、左视图和俯视图都是如图所示的“田”字形，则搭成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个【答案】C【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出第二层的个数，从而算出总的个数．【详解】解：由题中所给出的左视图知物体共两层，每一层都是两个小正方体；从俯视图可以可以看出最底层的个数所以图中的小正方体最少2+4=6．故选：C．【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．27．（2022·黑龙江绥化·中考真题）下列图形中，正方体展开图错误的是（）A．B．C．D．【答案】D【分析】利用正方体及其表面展开图的特点解题．【详解】D选项出现了“田字形”，折叠后有一行两个面无法折起来，从而缺少面，不能折成正方体，A、B、C选项是一个正方体的表面展开图．故选：D．【点睛】此题考查了几何体的展开图，只要有“田”“凹”字的展开图都不是正方体的表面展开图．28．（2022·广西贺州·中考真题）下面四个几何体中，主视图为矩形的是（）A．B．C．D．【答案】A【分析】依次分析每个选项中的主视图，找出符合题意的选项即可．【详解】解：A选项图形的主视图为矩形，符合题意；B选项图形的主视图为三角形，中间由一条实线，不符合题意；C选项图形的主视图为三角形，不符合题意；D选项图形的主视图为梯形，不符合题意；故选：A．【点睛】本题考查了几何体的主视图，解题关键是理解主视图的定义．29．（2022·湖南永州·中考真题）我市江华县有“神州摇都”的美涨，每逢“盘王节”会表演长鼓舞，长鼓舞中使用的“长鼓”内腔挖空，两端相通，两端鼓口为圆形，中间鼓腰较为细小．如图为类似“长鼓”的几何体，其俯视图的大致形状是（）A．B．C．D．【答案】B【分析】根据题目描述，判断几何体的俯视图即可；【详解】解：根据长鼓舞中使用的“长鼓”内腔挖空，两端相通，可知俯视图中空，两端鼓口为圆形可知俯视图是圆形，鼓腰也是圆形，且是不能直接看见，所以中间是虚圆；故选：B．【点睛】本题主要考查几何体的三视图中的俯视图，解本题的关键在于需学生具备一定的空间想象能力．30．（2022·湖南岳阳·中考真题）某个立体图形的侧面展开图如图所示，它的底面是正三角形，那么这个立体图形是（）A．圆柱B．圆锥C．三棱柱D．四棱柱【答案】C【分析】根据常见立体图形的底面和侧面即可得出答案．【详解】解：A选项，圆柱的底面是圆，故该选项不符合题意；B选项，圆锥的底面是圆，故该选项不符合题意；C选项，三棱柱的底面是三角形，侧面是三个长方形，故该选项符合题意；D选项，四棱柱的底面是四边形，故该选项不符合题意；故选：C．【点睛】本题考查了几何体的展开图，掌握n棱柱的底面是n边形是解题的关键．31．（2022·河南·中考真题）2022年北京冬奥会的奖牌“同心”表达了“天地合·人心同”的中华文化内涵，将这六个汉字分别写在某正方体的表面上，如图是它的一种展开图，则在原正方体中，与“地”字所在面相对的面上的汉字是（）A．合B．同C．心D．人【答案】D【分析】根据正方体的展开图进行判断即可；【详解】解：由正方体的展开图可知“地”字所在面相对的面上的汉字是“人”；故选：D．【点睛】本题主要考查正方体的展开图相对两个面上的文字，注意正方体的空间图形，从相对面入手是解题的关键．32．（2022·湖南湘潭·中考真题）如图，小明在学了尺规作图后，作了一个图形，其作图步骤是：∵作线段2AB ，分别以点A、B为圆心，以AB长为半径画弧，两弧相交于点C、D；∵连接AC、BC，作直线CD，且CD与AB相交于点H．则下列说法不正确的是（）A．ABC是等边三角形B．AB CD⊥C．AH BH=D．45∠=︒ACD【答案】D【分析】根据等边三角形的判定和性质，线段垂直平分线的性质一一判断即可．【详解】解：由作图可知：AB=BC=AC，∵∵ABC是等边三角形，故A选项正确∵等边三角形三线合一，由作图知，CD是线段AB的垂直平分线，∵AB CD⊥，故B选项正确，∵AH BH=，30∠=︒，故C选项正确，D选项错误．故选：D．ACD【点睛】此题考查了作图-基本作图，等边三角形的判定和性质，线段垂直平分线的性质，解题的关键是理解题意，灵活运用所学知识解决问题．33．（2022·四川广元·中考真题）如图，在∵ABC中，BC＝6，AC＝8，∵C＝90°，以点B为圆心，BC长为半径画弧，与AB交于点D，再分别以A、D为圆心，AD的长为半径画弧，两弧交于点M、N，作直线MN，分别交AC、AB于大于12点E 、F ，则AE 的长度为（ ）A ．52B ．3C ．D ．103【答案】A【分析】由题意易得MN 垂直平分AD ，AB =10，则有AD =4，AF =2，然后可得4cos 5AC A AB ∠==， 进而问题可求解．【详解】解：由题意得：MN 垂直平分AD ，6BD BC ==，∵1,902AF AD AFE =∠=︒，∵BC ＝6，AC ＝8，∵C ＝90°，∵10AB ，∵AD =4，AF =2，4cos 5AC A AB ∠==，∵5cos 2AF AE A ==∠；故选A ． 【点睛】本题主要考查勾股定理、垂直平分线的性质及三角函数，熟练掌握勾股定理、垂直平分线的性质及三角函数是解题的关键．34．（2022·河北·中考真题）∵~∵是由相同的小正方体粘在一起的几何体，若组合其中的两个，恰是由6个小正方体构成的长方体，则应选择（ ）A．∵∵B．∵∵C．∵∵D．∵∵【答案】D【解析】【分析】观察图形可知，∵~∵的小正方体的个数分别为4，3，3，2，其中∵∵组合不能构成长方体，∵∵组合符合题意【详解】解：观察图形可知，∵~∵的小正方体的个数分别为4，3，3，2，其中∵∵组合不能构成长方体，∵∵组合符合题意故选D【点睛】本题考查了立体图形，应用空间想象能力是解题的关键．二、填空题35．（2022·江苏无锡·中考真题）请写出命题“如果a b>，那么0-<”的逆命题：b a________．【答案】如果0-<，那么a b>b a【分析】根据逆命题的概念解答即可．【详解】解：命题“如果a b>，那么0b a-<，那么a b>”，-<”的逆命题是“如果0b a故答案为：如果0-<，那么a b>．b a【点睛】此题考查了互逆命题的知识，两个命题中，如果第一个命题的条件是第二个命题的结论，而第一个命题的结论又是第二个命题的条件，那么这两个命题叫做互逆命题．其中一个命题称为另一个命题的逆命题．36．（2022·湖南常德·中考真题）如图是一个正方体的展开图，将它拼成正方体后，“神”字对面的字是________．【答案】月【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：由正方体的展开图特点可得：“神”字对面的字是“月”．故答案为：月．【点睛】此题考查了正方体相对两个面上的文字的知识；掌握常见类型展开图相对面上的两个字的特点是解决本题的关键．37．（2022·浙江湖州·中考真题）“如果a b =，那么a b =”的逆命题是___________．【答案】如果a b =，那么a b =【分析】把一个命题的条件和结论互换就得到它的逆命题，从而得出答案．【详解】解：“如果a b =，那么a b =”的逆命题是：“如果a b =，那么a b =”，故答案为：如果a b =，那么a b =．【点睛】本题考查命题与定理，解题的关键是理解题意，掌握逆命题的定义． 38．（2022·浙江温州·中考真题）如图是某风车示意图，其相同的四个叶片均匀分布，水平地面上的点M 在旋转中心O 的正下方．某一时刻，太阳光线恰好垂直照射叶片,OA OB ，此时各叶片影子在点M 右侧成线段CD ，测得8.5m,13mMC CD==，垂直于地面的木棒EF与影子FG的比为2∵3，则点O，M之间的距离等于___________米．转动时，叶片外端离地面的最大高度等于___________米．【答案】1010【分析】过点O作AC、BD的平行线，交CD于H，过点O作水平线OJ交BD 于点J，过点B作BI∵OJ，垂足为I，延长MO，使得OK＝OB，求出CH的长度，根据23EF OMFG MH==，求出OM的长度，证明BIO JIB∽，得出23BI IJ=，49OI IJ=，求出IJ、BI、OI的长度，用勾股定理求出OB的长，即可算出所求长度．【详解】如图，过点O作AC、BD的平行线，交CD于H，过点O作水平线OJ 交BD于点J，过点B作BI∵OJ，垂足为I，延长MO，使得OK＝OB，由题意可知，点O是AB的中点，∵OH AC BD，∵点H是CD的中点，∵13m CD=，∵16.5m2CH HD CD===，∵8.5 6.515m MH MC CH=+=+=，又∵由题意可知：23EF OMFG MH==，∵2153OM=，解得10m=OM，∵点O、M之间的距离等于10m，∵BI∵OJ，∵90BIO BIJ∠=∠=︒，∵由题意可知：90OBJ OBI JBI ∠=∠+∠=︒，又∵90BOI OBI ∠+∠=︒，∵BOI JBI ∠=∠，∵BIO JIB ∽，∵23BI OI IJ BI ==，∵23BI IJ =，49OI IJ =， ∵,OJ CD OH DJ ，∵四边形IHDJ 是平行四边形，∵ 6.5m OJ HD ==， ∵46.5m 9OJ OI IJ IJ IJ =+=+=，∵ 4.5m IJ =，3m BI =，2m OI =，∵在Rt OBI △中，由勾股定理得：222OB OI BI =+，∵OB ，∵OB OK ==，∵(10m MK MO OK =+=，∵叶片外端离地面的最大高度等于(10m，故答案为：10，10+【点睛】本题主要考查了投影和相似的应用，及勾股定理和平行四边形的判定与性质，正确作出辅助线是解答本题的关键．39．（2022·浙江杭州·中考真题）某项目学习小组为了测量直立在水平地面上的旗杆AB 的高度，把标杆DE 直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC =8.72m ，EF =2.18m ．已知B ，C ，E ，F 在同一直线上，AB ∵BC ，DE ∵EF ，DE =2.47m ，则AB =_________m ．【答案】9.88【分析】根据平行投影得AC ∵DE ，可得∵ACB =∵DFE ，证明Rt ∵ABC ∵∵Rt ∵DEF ，然后利用相似三角形的性质即可求解．【详解】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC =8.72m ，EF =2.18m ．∵AC ∵DE ，∵∵ACB =∵DFE ，∵AB ∵BC ，DE ∵EF ，∵∵ABC =∵DEF =90°，∵Rt ∵ABC ∵∵Rt ∵DEF ， ∵AB BC DE EF =，即8.722.47 2.18AB =，解得AB =9.88， ∵旗杆的高度为9.88m ．故答案为：9.88．【点睛】本题考查了相似三角形的判定与性质，平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．证明Rt ∵ABC ∵∵Rt ∵DEF 是解题的关键．40．（2022·湖南衡阳·中考真题）如图，在ABC 中，分别以点A 和点B 为圆心，大于12AB 的长为半径作圆弧，两弧相交于点M 和点N ，作直线MN 交CB 于点D ，连接AD ．若8AC =，15BC =，则ACD △的周长为_________．【答案】23【分析】由作图可得：MN 是AB 的垂直平分线，可得,DA DB =再利用三角形的周长公式进行计算即可．【详解】解：由作图可得：MN 是AB 的垂直平分线，,DA DB ∴=8AC =，15BC =，81523,ACD CAC CD AD AC CD BD AC BC 故答案为：23【点睛】本题考查的是线段的垂直平分线的作图，线段的垂直平分线的性质，掌握“线段的垂直平分线的性质”是解本题的关键．三．解答题41．（2022·陕西·中考真题）小明和小华利用阳光下的影子来测量一建筑物顶部旗杆的高．如图所示，在某一时刻，他们在阳光下，分别测得该建筑物OB 的影长OC 为16米，OA 的影长OD 为20米，小明的影长FG 为2.4米，其中O 、C 、D 、F 、G 五点在同一直线上，A 、B 、O 三点在同一直线上，且AO ∵OD ，EF ∵FG ．已知小明的身高EF 为1.8米，求旗杆的高AB ．【答案】旗杆的高AB 为3米．【分析】证明∵AOD ∵∵EFG ，利用相似比计算出AO 的长，再证明∵BOC ∵∵AOD ，然后利用相似比计算OB 的长，进一步计算即可求解． 【详解】解：∵AD ∵EG ，∵∵ADO =∵EGF ． 又∵∵AOD =∵EFG =90°，∵∵AOD ∵∵EFG ． ∵AO ODEF FG =．∵ 1.820152.4EF OD AO FG ⋅⨯===． 同理，∵BOC ∵∵AOD ．∵BO OCAO OD =．∵15161220AO OC BO OD ⋅⨯===． ∵AB =OA −OB =3（米）．∵旗杆的高AB 为3米．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．42．（2022·陕西·中考真题）如图，已知,,ABC CA CB ACD =∠△是ABC 的一个外角．请用尺规作图法，求作射线CP ，使CP AB ∥．（保留作图痕迹，不写作法）。

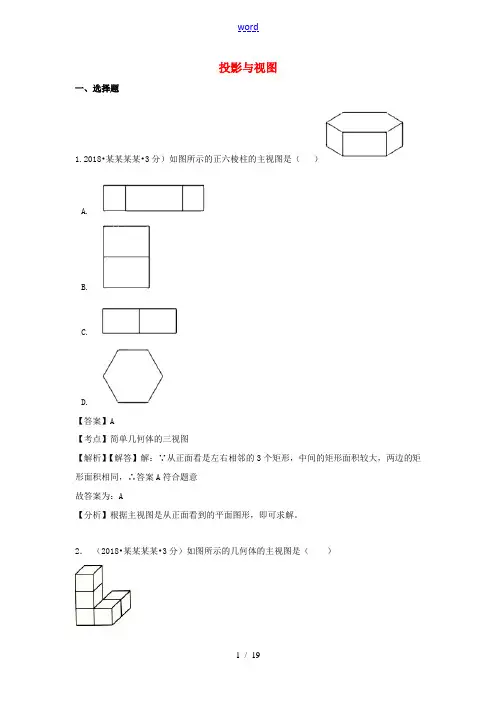

投影与视图一、选择题1.2018•某某某某•3分）如图所示的正六棱柱的主视图是（）A.B.C.D.【答案】A【考点】简单几何体的三视图【解析】【解答】解：∵从正面看是左右相邻的3个矩形，中间的矩形面积较大，两边的矩形面积相同，∴答案A符合题意故答案为：A【分析】根据主视图是从正面看到的平面图形，即可求解。

2．（2018•某某某某•3分）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：B．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．3. （2018•某某•3分）如图所示的几何体的左视图为第3题A B C D【解析】本题考察三视图，容易，但注意错误的选项B和C.【答案】D ★4. （2018•某某某某•3分）如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A. B.C. D.【答案】B【考点】简单几何体的三视图【解析】【解答】解：从左面看到的图形是故答案为：B【分析】在侧投影面上的正投影叫做左视图；观察的方法是：从左面看几何体得到的平面图形。

5．（2018·某某省某某·3分）如图，是由四个相同的小正方体组合而成的几何体，它的左视图是（）A．B．C．D．【分析】左视图是从左边看得出的图形，结合所给图形及选项即可得出答案．【解答】解：该几何体的主视图为：；左视图为；俯视图为；故选：C．【点评】此题考查了简单几何体的三视图，属于基础题，解答本题的关键是掌握左视图的观察位置．6．（2018·某某省某某·3分）一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【解答】解：结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选：C．【点评】此题主要考查了由三视图判断几何体，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．7．（2018·某某省某某·3分）把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是一个等腰三角形，高线是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．8．（2018·某某省某某·3分）如图是由5个大小相同的小正方体摆成的立体图形，它的主视图是（）A．B．C．D．【解答】解：从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间．故选：A．9（2018·某某潍坊·3分）如图所示的几何体的左视图是（）A． B． C． D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．10（2018·某某某某·3分）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是（）A．12cm2B．（12+π）cm2C．6πcm2D．8πcm2【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【解答】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1cm，高是3cm．所以该几何体的侧面积为2π×1×3=6π（cm2）．故选：C．【点评】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．11（2018·某某某某·3分）如图是下列哪个几何体的主视图与俯视图（）A．B．C．D．【分析】直接利用主视图以及俯视图的观察角度结合结合几何体的形状得出答案．【解答】解：由已知主视图和俯视图可得到该几何体是圆柱体的一半，只有选项C符合题意．故选：C．【点评】此题主要考查了由三视图判断几何体，正确掌握常见几何体的形状是解题关键．12（2018·某某威海·3分）如图是某圆锥的主视图和左视图，该圆锥的侧面积是（）A．25π B．24π C．20π D．15π【分析】求得圆锥的底面周长以及母线长，即可得到圆锥的侧面积．【解答】解：由题可得，圆锥的底面直径为8，高为3，∴圆锥的底面周长为8π，圆锥的母线长为=5，∴圆锥的侧面积=×8π×5=20π，故选：C．【点评】本题主要考查了由三视图判断几何体以及圆锥的计算，圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．13（2018·某某潍坊·3分）如图所示的几何体的左视图是（）A． B． C． D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．14．（2018••2分）下列几何体中，是圆柱的为A．B． C．D．【答案】A【解析】A选项为圆柱，B选项为圆锥，C选项为四棱柱，D选项为四棱锥．【考点】立体图形的认识15. （2018•某某•4分）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A. （A）B. （B）C. （C）D. （D）【答案】A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，故选A.【详解】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.16. （2018•某某省永州市•4分）如图几何体的主视图是（）A． B． C． D．【分析】依据从该几何体的正面看到的图形，即可得到主视图．【解答】解：由图可得，几何体的主视图是：故选：B．【点评】本题主要考查了三视图，解题时注意：视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．17 （2018年某某省某某市•3分）下列几何体中，主视图与俯视图不相同的是（）A． B． C． D．正方体四棱锥圆柱球【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：四棱锥的主视图与俯视图不同．故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．18. （2018·某某生产建设兵团·5分）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看竖直叠放2个正方形．故选：C．【点评】此题考查了几何体的三种视图和学生的空间想象能力，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．19 （2018·某某某某·3分）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱 B．圆锥 C．长方体D．球【考点】U3：由三视图判断几何体．【分析】综合该物体的三种视图，分析得出该立体图形是圆柱体．【解答】解：A、圆柱的三视图分别是长方形，长方形，圆，正确；B、圆锥体的三视图分别是等腰三角形，等腰三角形，圆及一点，错误；C、长方体的三视图都是矩形，错误；D、球的三视图都是圆形，错误；故选：A．【点评】本题由物体的三种视图推出原来几何体的形状，考查了学生的思考能力和对几何体三种视图的空间想象能力．20. （2018·某某·3分）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A. B. C. D.【答案】A【解析】分析：画出从正面看到的图形即可得到它的主视图．详解：这个几何体的主视图为：故选：A．点睛：本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．21. （2018·某某某某·4分）下面几何的主视图是（）A．B．C．D．【分析】主视图是从物体正面看所得到的图形．【解答】解：从几何体正面看，从左到右的正方形的个数为：2，1，2．故选B．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，解答时学生易将三种视图混淆而错误地选其它选项．22．（2018•某某某某•3分）某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．故选：B．【点评】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．23．（2018•某某某某•3分）如图，该几何体的俯视图是（）A．B．C． D．【分析】找到从几何体的上面所看到的图形即可．【解答】解：从几何体的上面看可得，故选：A．【点评】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．24．（2018•某某某某•3分）由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图所示，则小正方体的个数不可能是（）A．5 B．6 C．7 D．8【分析】直接利用左视图以及俯视图进而分析得出答案．【解答】解：由左视图可得，第2层上至少一个小立方体，第1层一共有5个小立方体，故小正方体的个数最少为：6个，故小正方体的个数不可能是5个．故选：A．【点评】此题主要考查了由三视图判断几何体，正确想象出最少时几何体的形状是解题关键．25．（2018·某某临安·3分）小明从正面观察如图所示的两个物体，看到的是（）A．B．C．D．【考点】三视图【分析】分别找出四个选项中图形是从哪个方位看到的，此题得解．【解答】解：A、从上面看到的图形；B、从右面看到的图形；C、从正面看到的图形；D、从左面看到的图形．故选：C．【点评】本题考查了简单组合体的三视图，观察组合体，找出它的三视图是解题的关键．26.（2018·某某某某·4分）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【考点】三视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图，又利用了中心对称图形．27.（2018·某某某某·3分）由五个大小相同的正方体组成的几何体如图所示，那么它的主视图是（）A．B．C．D．【考点】三视图【分析】得到从几何体正面看得到的平面图形即可．【解答】解：从正面看得到3列正方形的个数依次为2，1，1．故选C．【点评】考查三视图的相关知识；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．28（2018·某某某某·3分）下列几何体中，俯视图为三角形的是（）A. B.C. D.【考点】简单几何体的三视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】Ａ、圆锥的俯视图是一个圆并用圆心，故Ａ不符合题意；Ｂ、长方体的俯视图是一个长方形，故Ｂ不符合题意；Ｃ、直三棱柱的俯视图是三角形，故Ｃ符合题意；Ｄ、四棱锥的俯视图是一个四边形，故Ｄ不符合题意；故答案为C。

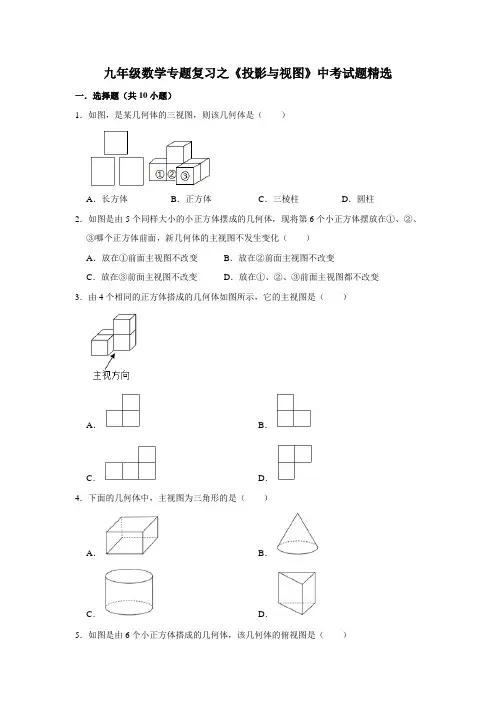

九年级数学专题复习之《投影与视图》中考试题精选一．选择题（共10小题）1．如图，是某几何体的三视图，则该几何体是（）A．长方体B．正方体C．三棱柱D．圆柱2．如图是由5个同样大小的小正方体摆成的几何体，现将第6个小正方体摆放在①、②、③哪个正方体前面，新几何体的主视图不发生变化（）A．放在①前面主视图不改变B．放在②前面主视图不改变C．放在③前面主视图不改变D．放在①、②、③前面主视图都不改变3．由4个相同的正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．4．下面的几何体中，主视图为三角形的是（）A．B．C．D．5．如图是由6个小正方体搭成的几何体，该几何体的俯视图是（）A．B．C．D．6．如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其左视图是（）A．B．C．D．7．如图所示的立体图形的主视图是（）A．B．C．D．8．如图几何体的左视图是（）A．B．C．D．9．如图所示的几何体的主视图是（）A．B．C．D．10．如图是几个小立方块所搭的几何体俯视图，小正方形中的数字表示该位置上小立方块的个数，则这个几何体的主视图是（）A．B．C．D．二．填空题（共10小题）11．在如图所示的几何体中，主视图是三角形的是．（填序号）12．如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为．13．将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为．14．如图，圆锥的母线长为10，侧面展开图的面积为60π，则圆锥主视图的面积为．15．如图是某几何体的三视图，该几何体是．16．在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为．17．如图是一个无底帐篷的三视图，该帐篷的表面积是（结果保留π）．18．小明用彩纸给爸爸做一顶生日帽，其左视图和俯视图如图所示，其中AB＝24cm，AC ＝36cm，则至少需用彩纸cm2（接口处重叠面积不计）．19．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为．20．一个几何体的三视图如图所示，则该几何体的表面积为．三．解答题（共10小题）21．如图（1）是一种包装盒的表面展开图，将它围起来可得到一个几何体的模型．（1）图（2）是根据a，h的取值画出的几何体的主视图和俯视图，请在网格中画出该几何体的左视图．（2）已知h＝4．求a的值和该几何体的表面积．22．用5个相同的正方体搭成如图所示的几何体．（1）分别画出从正面、左面、上面看到的几何体的形状图．（2）在这个几何体中，再添加一个相同的正方体组成一个新几何体，使从正面，左面看这个新几何体时，看到的形状图与原来相同，且从上面看到的形状图与原来不同．请画出从上面看到的这个新几何体的形状图．23．小明周末到公园里散步，当他沿着一段平坦的直线跑道行走时，前方出现一棵树AC和一座景观塔BD（如图），假设小明行走到M处时正好透过树顶C看到景观塔的第5层顶端E处，此时他的视角为30°，已知树高AC＝10米，景观塔BD共6层（塔顶高度和小明的身高忽略不计），每层5米．请问，小明再向前走多少米刚好看不到景观塔BD？（结果保留根号）24．某工厂要加工一批上下底密封纸盒，设计者给出了密封纸盒的三视图，如图1．（1）由三视图可知，密封纸盒的形状是；（2）根据该几何体的三视图，在图2中补全它的表面展开图；（3）请你根据图1中数据，计算这个密封纸盒的表面积．（结果保留根号）25．如图，小明家窗外有一堵围墙AB，由于围墙的遮挡，清晨太阳光恰好从窗户的最高点C射进房间的地板F处，中午太阳光恰好能从窗户的最低点D射进房间的地板E处，小明测得窗子距地面的高度OD＝0.8m，窗高CD＝1.2m，并测得OE＝0.8m，OF＝3m，求围墙AB的高度．26．如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的表面积．27．一个等腰Rt△ABC如图所示，将它绕直线AC旋转一周，形成一个几何体．（1）写出这个几何体的名称，并画出这个几何体的三视图；（2）依据图中的测量数据，计算这个几何体的表面积．（结果保留π）28．如图是一个几何体的三视图[图中尺寸单位：cm）．（1）由三视图可知，该几何体的形状是；（2）请你根据图中所示数据，计算出该几何体的表面积．29．双十一购物狂欢节，天猫“某玩具旗舰店”对乐高积木系列玩具将推出买一送一活动．根据积木数量的不同，厂家会订制不同型号的外包装盒．所有外包装盒均为双层上盖的长方体纸箱（上盖纸板面积刚好等于底面面积的2倍，如图1）．长方体纸箱的长为a厘米，宽为b厘米，高为c厘米．（1）请用含有a，b，c的代数式表示制作长方体纸箱需要平方厘米纸板；（2）如图2为若干包装好的同一型号玩具堆成几何体的三视图，则组成这个几何体的玩具个数最少为个；（3）由于旗舰店在双十一期间推出买一送一的活动，现要将两个同一型号的乐高积木包装在同一个大长方体的外包装盒内（如图1），已知单个乐高积木的长方体纸盒长和高相等，且宽小于长．如图3所示，现有甲，乙两种摆放方式，请分别计算甲，乙两种摆放方式所需外包装盒的纸板面积（包装盒上盖朝上），并比较哪一种方式所需纸板面积更少，说明理由．30．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60°角时，第二次是阳光与地面成30°角时，两次测量的影长相差8米，求树高AB多少米．（结果保留根号）。

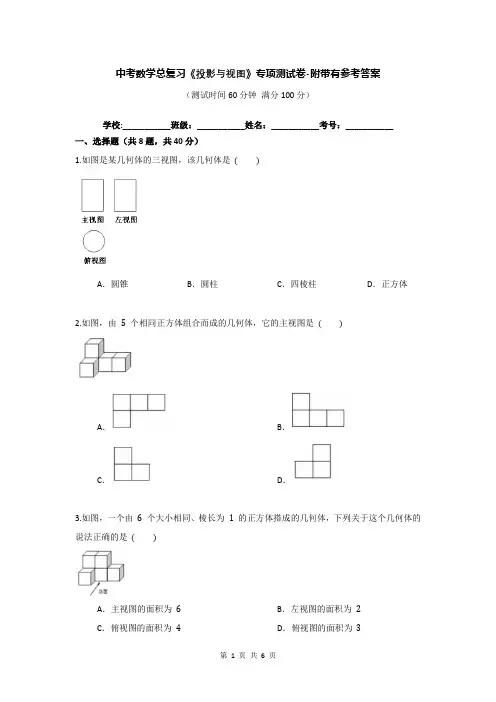

中考数学总复习《投影与视图》专项测试卷-附带有参考答案（测试时间60分钟满分100分）学校:___________班级：___________姓名：___________考号：___________一、选择题（共8题，共40分）1.如图是某几何体的三视图，该几何体是( )A．圆锥B．圆柱C．四棱柱D．正方体2.如图，由5个相同正方体组合而成的几何体，它的主视图是( )A．B．C．D．3.如图，一个由6个大小相同、棱长为1的正方体搭成的几何体，下列关于这个几何体的说法正确的是( )A．主视图的面积为6B．左视图的面积为2C．俯视图的面积为4D．俯视图的面积为34.下列四个几何体中，主视图与左视图相同的几何体有( )A．1个B．2个C．3个D．4个5.如图，该几何体是由7个大小相同，棱长为1的小正方形搭成，关于该几何体的下列说法正确的是( )A．主视图的面积为4B．左视图的面积为5C．俯视图的面积为5D．三种视图的面积都是56.下列几何体中，主视图是矩形，俯视图是圆的几何体是( )A．B．C．D．7.下面四个几何体中，主视图与俯视图不同的共有( )A．1个B．2个C．3个D．4个8.如图所示，该几何体的主视图为( )A．B．C．D．二、填空题（共5题，共15分）9.如图所示是一个几何体的表面展开图，则该几何体的体积为．10.一个几何体的表面展开图如图所示，则这个几何体是．11.下图是一个由圆柱与圆锥组合而成的几何体的三视图，根据图中数据计算这个几何体的侧面积是．12.如图所示为一个长方体，则该几何体主视图的面积为cm2．13.有底面为正方形的四棱柱形容器A和圆柱形容器B，容器材质相同，厚度忽略不计．已知它们的主视图是完全相同的矩形，先将B容器盛满水，再将水全部倒入A容器中，则A容器中水的情况是（填“溢出”“刚好装满”或“未装满”）．三、解答题（共3题，共45分）14.一个几何体的三视图如图，根据图示的数据计算该几何体的体积（结果保留π）．15.如图是一个几何体的三视图．(1) 写出这个几何体的名称；(2) 根据图中所示数据，求这个几何体的表面积；(3) 若一只蚂蚁要从这个几何体上的点B出发，沿表面爬到AC的中点D处，请你求出最短路程．16.某天，当太阳移动到屋顶斜上方时，太阳光线EF与地面成60∘角，房屋的窗户AB的高为1.5m，现要在窗户外面的上方安装一个水平遮阳篷AC，当AC的宽在什么范围时，太阳光这时不能直接射入室内？参考答案1. 【答案】B2. 【答案】B3. 【答案】C4. 【答案】D5. 【答案】C6. 【答案】A7. 【答案】B8. 【答案】B9. 【答案】24π10. 【答案】四棱锥11. 【答案】185πcm212. 【答案】2013. 【答案】未装满14. 【答案】12π．15. 【答案】(1) 圆锥．(2) 16π（平方厘米）．(3) 3√3厘米．m16. 【答案】√32。

初三数学投影与视图试题答案及解析1.一个几何体的三个视图如图所示，这个几何体是（）A．圆柱B．球C．圆锥D．正方体【答案】A．【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．因此，由主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆形可得为圆柱体．故选A．【考点】由三视图判断几何体．2.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．【答案】3.【解析】根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案：从上面看三个正方形组成的矩形，矩形的面积为1×3=3.【考点】简单组合体的三视图.3.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．4.下列几何体中，同一个几何体的主视图与俯视图不同的是（）A．圆柱B．正方体C．圆锥D．球【答案】C【解析】A、主视图是矩形，俯视图是矩形，主视图与俯视图相同，故本选项错误；B、主视图是正方形，俯视图是正方形，主视图与俯视图相同，故本选项错误；C、主视图是三角形，俯视图是圆及圆心，主视图与俯视图不相同，故本选项正确；D、主视图是圆，俯视图是圆，主视图与俯视图相同，故本选项错误．【考点】三视图5.右图是一个由4个相同的正方体组成的立体图形，它的三视图是（）【答案】A．【解析】从正面看可得从左往右2列正方形的个数依次为1，2；从左面看可得到从左往右2列正方形的个数依次为2，1；从上面看可得从上到下2行正方形的个数依次为1，2，故选A．【考点】简单组合体的三视图．6.如图，由三个小立方块搭成的俯视图是（）【答案】A．【解析】从上面看可得到两个相邻的正方形．故选A．【考点】简单组合体的三视图．7.下列几何体的主视图是三角形的是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可：A、主视图为矩形，错误；B、主视图为三角形，正确；C、主视图为圆，错误；D、主视图为正方形，错误．故选B．【考点】简单几何体的三视图．8.下图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π【答案】B.【解析】由几何体的三视图得，几何体是高为10，外径为8。

投影与视图☞解读考点☞2年中考1．（北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱 B．圆锥 C．球 D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A． B． C． D．【答案】B．考点：简单组合体的三视图．3．（柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A． B． C． D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C．考点：由三视图判断几何体．5．（梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（扬州）如图所示的物体的左视图为（）A． B． C． D．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）A． B． C． D．【答案】D．【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D；故选D．考点：1．由三视图判断几何体；2．作图-三视图．9．（德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A．200πcm3 B．500πcm3 C．1000πcm3 D．2000πcm3【答案】B．考点：由三视图判断几何体．10．（南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B． C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4 B．5 C．6 D．9【答案】A．考点：由三视图判断几何体．12．（齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7 B．6或7 C．6或7或8 D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB 方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m/s．试题解析：（1）如图，（2）设小明原来的速度为xm/s，则CE=2xm，AM=AF﹣MF=（4x﹣1.2）m，EG=2×1.5x=3xm，BM=AB﹣AM=12﹣（4x﹣1.2）=13.2﹣4x，∵点C，E，G在一条直线上，CG∥AB，∴△OCE∽△OAM，△OEG∽△OMB，∴CE OEAM OM=，EG OEBM OM=，∴CE EGAM BM=，即234 1.213.24x xx x=--，解得x=1.5，经检验x=1.5为方程的解，∴小明原来的速度为1.5m/s．答：小明原来的速度为1.5m/s．考点：1．相似三角形的应用；2．中心投影．19．（兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO1=6米，圆柱部分的高OO1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO1，如图所示，∵EO1=6米，OO1=4米，∴EO=EO1﹣OO1=6﹣4=2米，∵AD=BC=8米，∴OA=OD=4米，在Rt△AOE中，tan∠EAO=2142EOOA==，则∠EAO≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．1．（绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（）A． B． C． D．【答案】B．考点：简单组合体的三视图．2．（吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A ．B ．C ．D ．正方体 长方体 球 圆锥【答案】B ．考点：简单几何体的三视图．5．（宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（ ）A 2cmB ．2cmC ．26cm πD ．23cm π 【答案】A ． 【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm ，高为3cm ，∴根据勾cm ．∴侧面积=()2112r l 21cm 22ππ⋅⋅=⨯⨯．故选A ．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（湖州） 如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3．【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3．考点：简单组合体的三视图。

一、选择题1．如图所示几何体的左视图正确的是（）A．B．C．D．2．如图是由几个大小相同的小立方块搭成的几何体从上面看到的形状图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的形状图是（）A．B．C．D．3．如图所示，左侧的几何体是由若干个大小相同的小正方休组成的，该几何体的主视图(从正：面看)是( )A．B．C．D．4．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A．11 B．10 C．9 D．85．对于一个圆柱的三种视图，小明同学求出其中两种视图的面积分别为6和10，则该圆柱第三种视图的面积为（）A．6 B．10 C．4 D．6或106．由n个相同的小正方体搭成的几何体，其主视图和俯视图如图所示，则n的最小值为（）A．10 B．11 C．12 D．137．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m的最小值是（）A．6 B．5 C．4 D．38．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．9．矩形木框在阳光照射下，在地面上的影子不可能是（）A．B．C．D．10．桌上摆放着一个由相同正方体组成的组合体，其俯视图如图所示，图中数字为该位置小正方体的个数，则这个组合体的左视图为（）A．B．C．D．11．如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B 的正上方，则它的（）A．主视图会发生改变B．俯视图会发生改变C．左视图会发生改变D．三种视图都会发生改变12．如图,在下面的四个几何体中,从它们各自的正面和左面看,不相同的是（）A．B．C．D．二、填空题13．一个几何体的三视图如图所示，根据图中数据，计算出该几何体的表面积是__________．14．太阳光透过一个矩形玻璃窗户，照射在地面上，影子的形状可能是_____．（说出一种形状即可）15．如图，电灯P在横杆AB的上方，AB在灯光下的影子为CD，AB∥CD，AB＝2m，CD＝6m，点P到CD的距离是3m，则P到AB的距离是__________m．16．在一盏路灯旁的地面上竖直立着两根木杆，两根木杆在这盏路灯下形成各自的影子，则将它们各自的顶端与自己的影子的顶端连线所形成的两个三角形_____相似．（填“可能”或“不可能”）．17．如图所示，AOC ∠和BOD ∠都是直角，若35DOC ∠=︒，则AOB ∠的补角的度数为__________．FJ1． 如图所示，水平放置的长方体的底面是长为4和宽为2的长方形，从正面看到的图形的面积为12，则这个长方体的体积等于__________．FJ2． 若一个角的余角的度数为25︒，则它的补角的度数为__________．18．如图是由若干个棱长为1的小正方体堆砌而成的几何体，那么这个几何体露在外面的面积是_____．19．如图1所示的是由8个相同的小方块组成的几何体，它的三个视图都是22⨯的正方形若拿掉若干个小方块后，从正面和左面看到的图形如图2所示，则可以拿掉小方块的个数为_____．20．如图是一个由圆柱与圆锥组合而成的几何体的三视图，根据图中所示数据计算这个几何体的侧面积是_____．三、解答题21．如图是由10个同样大小的小正方体搭成的几何体．（1）请分别画出它的主视图和俯视图；（2）这个几何体的表面积是________．【答案】（1）见解析；（2）38．【分析】（1）观察可以发现：主视图有3列，每列小正方形数目分别为3，I，2；俯视图有3列，每列小正方形数目分别为3，2，1；（2）分别从各个方向确定可以看到的正方形面数，相加后乘1个面的面积即可．【详解】解：（1）如图所示：（2）（1×1）×（6+6+7+7+6+6）=1×38=38该几何体的表面积是38．故答案为38．【点睛】本题主要考查了几何体的三视图画法以及几何体的表面积，根据立体图形可知主视图、左视图、俯视图确定出有几列且每一列上的有几个正方形成为解答本题的关键．22．如图是由几个相同的小立方块所搭成的几何体，请画出这个几何体的三种视图．【答案】图见解析．【分析】根据俯视图、主视图、左视图的定义即可得．【详解】这个几何体的三种视图如下所示：【点睛】本题考查了几何体的三视图，熟练掌握三视图的画法是解题关键．23．如图是一些棱长为1cm的小立方块组成的几何体．请你画出从正面看，从左面看，从上面看到的这个几何体的形状图．【答案】见解析【分析】根据三视图的定义画出图形即可．【详解】解：三视图如图所示：【点睛】本题考查作图-三视图，解题的关键是理解三视图的定义，属于中考常考题型．24．图中几何体由7个边长为1cm的正方体搭成，分别画如图几何体的主视图、左视图、俯视图．并算出此几何体的表面积【答案】图见解析，228cm ．【分析】根据主视图、左视图、俯视图的定义画出图形即可；有顺序的计算前后面、左右面、上下面的表面积之和即可得．【详解】由主视图、左视图、俯视图的定义画出图形如下所示：由题意得：小正方体的每个面的面积为()2111cm ⨯=，则其表面积为()262142142128cm ⨯⨯+⨯⨯+⨯⨯=． 【点睛】本题考查了三视图、几何体的表面积，熟练掌握三视图的概念是解题关键．25．如图，三棱柱的上下底面均为周长为12cm 的等边三角形，现要从中截取一个上下底面均为等边三角形且底面周长为3cm 的小三棱柱．（1）请写出截面的形状______；（2）若小三棱柱的高为6cm ，则截去小三棱柱后，剩下的几何体的棱长总和是多少？【答案】（1）长方形；（2）46【分析】（1）依据大正三棱柱的底面周长为10，截取一个底面周长为3的小正三棱柱，即可得到截面的形状；（2）依据△ADE 是周长为3的等边三角形，△ABC 是周长为10的等边三角形，即可得到四边形DECB 的周长，再计算棱长总和．【详解】解：（1）由题意可知，截面是长方形，故填：长方形；（2）1cm DE =，3cm BD CE ==，4cm BC =()1334246222446+++⨯+⨯=+=（cm ）．【点睛】本题主要考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形．26．如图1，这是一个由27个同样大小的立方体组成的三阶魔方，体积为27．(1)求出这个魔方的棱长．(2)图中阴影部分是一个正方形ABCD ，求出阴影部分的面积及其边长．(3)如图2，把图1中的正方形ABCD 放到数轴上，使得点A 与−1重合，那么点D 在数轴上表示的数为 ．【答案】（1）3；（2）面积为：553）15-【分析】（1）根据立方体的体积公式，直接求棱长即可；（2）根据棱长，求出每个小正方体的边长，进而可得小正方形的对角线，即阴影部分图形的边长，即可得解；（3）用点A 表示的数减去边长即可得解．【详解】解：（1）设魔方的棱长为x ，则327x =，解得：3x =；（2）棱长为3，∴每个小立方体的边长都是1，∴正方形ABCD 的边长为：22125+=，2(5)5ABCD S ∴==正方形；（3）正方形ABCD 的边长为5，点A 与1-重合，∴点D 在数轴上表示的数为：15--，故答案为：15--．【点睛】本题主要考查实数与数轴、立方根的综合应用，解决此题的关键是能求出每个小正方形的边长．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看所得到的图形是：故选：A ．【点睛】本题考查了简单几何体的三视图，关键是掌握左视图所看的位置．2．C解析：C【分析】根据主视图的定义判断即可．【详解】解：这个几何体从正面看到的图形是C ，故选：C ．【点睛】本题考查三视图的应用，熟练掌握三视图的意义及观察方法是解题关键．3．D解析：D【分析】根据简单组合体的三视图的意义可得答案，从正面看到的图形是底层有3个，上层的右侧有1个正方形．【详解】解：从这个组合体的正面看到的是两行，从正面看到的图形是底层有3个，上层的右侧有1个正方形，故D符合题意．故选：D．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．4．A解析：A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，∴这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，故选：A．【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．5．D解析：D【分析】一个圆柱的三视图是圆和长方形,所以另外一种视图也是同样的长方形.【详解】一个圆柱的三视图是圆和长方形,所以另外一种视图也是同样的长方形,如果视图是长方形的面积是6,另外一种视图的面积也是6,如果视图是长方形的面积是10,另外一种视图的面积也是10.故选：D【点睛】考核知识点：三视图.理解圆柱体三视图特点是关键.6．C解析：C【分析】根据主视图、俯视图是分别从物体正面和上面看，所得到的图形即可求出答案．【详解】由俯视图知，最少有7个立方块，∵由正视图知在最左边前后两层每层3个立方体，中间3个每层2个立方体和最右边前两排每层3个立方体，∴n的最小值是：7+5＝12，故选C.【点睛】此题主要考查了由三视图判断几何体，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．7．C解析：C【分析】根据主视图和俯视图可先确定该几何体右侧只有一个正方体，再判断左侧可能的结果数即得答案．【详解】解：由主视图可知该几何体共两列，且左侧一列高两层，右侧一列高一层；由俯视图可知该几何体左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，也可能两行都是两层．所以图中的小正方体最少4块，最多5块．故选：C．【点睛】本题主要考查了几何体的三视图和空间观念，熟练掌握几何体的三视图、把平面图形和立体图形有机结合是解答的关键.8．C解析：C【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．9．C解析：C【分析】在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．【详解】解：矩形木框在地面上形成的投影应是平行四边形或一条线段，即相对的边平行或重合，故C不可能，即不会是梯形．故选：C．【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．10．D解析：D【分析】根据从左边看到的图形是左视图解答即可.【详解】由俯视图可知，该组合体的左视图有3列，其中中间有3层，两边有2层，故选D.【点睛】本题考查了简单组合体的三视图，从左边看到的图形是左视图.11．A解析：A【分析】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．故选A．【点睛】本题考查了简单组合体的三视图，从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图．12．A解析：A【分析】利用主、俯：长对正；主、左：高平齐；俯、左：宽相等可对各选项进行判断．【详解】A、左视图和主视图虽然都是长方形，但是左视图的长方形的宽为三棱柱的底面三角形的高;主视图的长方形的宽为三棱柱的底面三角形的边长，所以A选项正确；B、左视图和主视图都是相同的正方形，所以B选项错误；C、左视图和主视图都是相同的长方形，所以C选项错误；D、左视图和主视图都是相同的等腰三角形，所以D选项错误．故选A．【点睛】本题考查了简单几何体的三视图：画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．会画常见的几何体的三视图．二、填空题13．【分析】根据三视图可得出该几何体为圆锥圆锥的表面积=底面积+侧面积（侧面积将圆锥的侧面积不成曲线地展开是一个扇形）用字母表示就是S=πr²+πrl （其中l=母线是圆锥的顶点到圆锥的底面圆周之间的距离解析：16π【分析】根据三视图可得出该几何体为圆锥，圆锥的表面积=底面积+侧面积（侧面积将圆锥的侧面积不成曲线地展开，是一个扇形．），用字母表示就是S=πr²+πrl （其中l=母线，是圆锥的顶点到圆锥的底面圆周之间的距离）．【详解】解：由题意可知，该几何体是圆锥，其中底面半径为2，母线长为6，∴²42616S r rl πππππ=+=+⨯⨯=故答案为：16π．【点睛】本题考查的知识点是几何体的三视图以及圆锥的表面积公式，熟记圆锥的面积公式是解此题的关键．14．矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的影子的形状可能是矩形正方形平行四边形故答案为：矩形或正方形或平行四边形解析：矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的，影子的形状可能是矩形、正方形、平行四边形．故答案为：矩形或正方形或平行四边形．15．1【解析】试题分析：根据AB ∥CD 易得△PAB ∽△PCD 根据相似三角形对应高之比等于对应边之比列出方程求解即可考点：1相似三角形的应用2中心投影解析：1【解析】试题分析：根据AB ∥CD ，易得，△PAB ∽△PCD ，根据相似三角形对应高之比等于对应边之比，列出方程求解即可．考点：1.相似三角形的应用.2.中心投影.16．可能【分析】根据中心投影是由点光源发出的光线形成的投影可以得到三角形是否相似【详解】解：∵中心投影是由点光源发出的光线形成的投影∴当两根木杆距离点灯距离相等时它们各自的顶端与自己的影子的顶端连线所形 解析：可能【分析】根据中心投影是由点光源发出的光线形成的投影可以得到三角形是否相似．【详解】解：∵中心投影是由点光源发出的光线形成的投影，∴当两根木杆距离点灯距离相等时它们各自的顶端与自己的影子的顶端连线所形成的两个三角形相似，否则不相似，故答案为：可能．【点睛】本题考查了相似三角形的应用及中心投影的知识，解题的关键是了解中心投影是由点光源发出的光线形成的投影．17．35°24115°【分析】根据角的数量关系求得∠AOD 的度数然后求解∠AOB 的度数然后根据补角的概念进行计算即可；FJ1由主视图的面积=长×高长方体的体积=主视图的面积×宽得出结论；FJ2根据一个角解析：35° 24 115°【分析】根据角的数量关系求得∠AOD 的度数，然后求解∠AOB 的度数，然后根据补角的概念进行计算即可；FJ1．由主视图的面积=长×高，长方体的体积=主视图的面积×宽，得出结论；FJ2．根据一个角的补角比这个角的余角大90°得出补角为90°+25°，求出即可．【详解】解：由题意可得：AOC ∠=BOD ∠=90°，35DOC ∠=︒∴903555AOD AOC COD ∠=∠-∠=-=∴=5590145AOB AOD BOD ∠∠+∠=+=∴AOB ∠的补角的度数为180°-145°=35°FJ1．依题意，得长方体的体积=12×2=24．FJ2．∵一个角的余角的度数是25°，∴这个角的补角的度数是90°+25°=115°，故答案为：35°；24；115°．【点睛】本题考查了角的数量关系计算，立体图形的视图与其体积的关系，补角和余角，能知道一个角的补角比这个角的余角大90°是解此题的关键．18．23【分析】根据简单组合体的三视图的面积得出该几何体的露在外面的面积【详解】解：（5+3）×2+5+2＝23故答案为：23【点睛】此题主要考查几何体的三视图正确理解三视图的概念是解题关键解析：23【分析】根据简单组合体的三视图的面积，得出该几何体的露在外面的面积．【详解】解：（5+3）×2+5+2＝23，故答案为：23．【点睛】此题主要考查几何体的三视图，正确理解三视图的概念是解题关键．19．4或5【分析】根据正面和左面看到的图形可知上面一层必须保留左后面的正方体上层其它的正方体拿掉下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体另外两个保留据 解析：4或5【分析】根据正面和左面看到的图形可知，上面一层必须保留左后面的正方体，上层其它的正方体拿掉，下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体，另外两个保留，据此作答即可．【详解】解：根据题意，拿掉若干个小立方块后，从正面和左面看到的图形如图2所示， 所以可拿掉的小方块的个数可为5个或4个．故答案为：4或5．【点睛】本题考查了简单组合体的三视图．主要考查学生的空间想象能力．20．185πcm2【分析】由三视图得圆锥的地面直径为10cm 圆锥的高为12cm 在轴截面中根据勾股定理求出圆锥母线长进而求出圆锥侧面积；根据三视图确定圆锥底面直径为10cm 高为12cm 求出圆柱侧面积；相加解析：185π cm 2【分析】由三视图得圆锥的地面直径为10cm ，圆锥的高为12cm ，在轴截面中根据勾股定理求出圆锥母线长，进而求出圆锥侧面积；根据三视图确定圆锥底面直径为10cm ，高为12cm ，求出圆柱侧面积；相加即可求出几何体侧面积．【详解】解：由三视图可知，圆锥的底面直径为10cm ，高为12cm ，圆柱地面直径为10cm ，高为12cm ．则OA=5cm ，在Rt △POA 中，13PA cm == ，圆的周长为10πcm ， ∴几何体的侧面积为110131012=65120=1852πππππ⨯⨯+⨯+ cm 2．故答案为：185π cm2【点睛】本题考查了三视图，圆锥的侧面积，圆柱的侧面积等知识点，解题的关键是根据三视图确定圆锥，圆锥的相关数据，牢记圆锥，圆锥的侧面积公式．三、解答题21．无22．无23．无24．无25．无26．无。

一、选择题1．由10个完全相同的小正方体搭成的物体如图所示．如果再添加若干个相同的小正方体之后，所得到的新物体从正面看和从左面看都跟原来的相同，那么这样的小正方体最多还可以添加（）个．A．3 B．4 C．5 D．62．如图所示，左侧的几何体是由若干个大小相同的小正方休组成的，该几何体的主视图(从正：面看)是( )A．B．C．D．3．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最短的时刻为（）A．上午12时B．上午10时C．上午9时30分D．上午8时4．如图是棱长为6的正方体截去棱长为3的正方体得到的几何体，这个几何体的左视图是（）A．B．C．D．5．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A ．11B ．10C ．9D ．86．观察如图所示的几何体，从左面看到的图形是（ ）A ．B ．C ．D ． 7．如图所示，该几何体的俯视图为（ ）A ．B ．C ．D ．8．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的正视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为（ ）A ．13个B ．16个C ．19个D ．22个 9．如图，一个几何体的主视图和左视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（ ）A ．4πB ．2πC ．32πD ．π10．如图是由5个相同的小正方体组成的立体图形，它的左视图是（ ）A．B．C．D．11．如图是由五个棱长为2的小立方块搭建而成的几何体，则它的左视图的面积是（）A．3 B．4 C．12 D．1612．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A 处径直走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系用图象刻画出来，大致图象是（）A．B．C．D．二、填空题13．由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多是________．14．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠(即点E、C、A在一直线上)，量得ED＝2米，DB＝4米，CD＝1.5米，则电线杆AB长为_____15．如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，数学兴趣小组的同学进行了如下测.某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为3米，落在地面上的量影子BF的长为8米，而电线杆落在围墙上的影子GH的长度为3.5米，落在地面上的影子DH的长为6米，依据这些数据，该小组的同学计算出了电线杆的高度是______米.16．甲、乙两盏路灯底部间的距离是30米，一天晚上，当小华走到距路灯乙底部5米处时，发现自己的身影顶部正好接触路灯乙的底部．已知小华的身高为1.5米，那么路灯甲的高为_____米．17．一个几何体的三视图如图所示，则这个几何体是_____．18．如图是某几何体的三视图及相关数据，则该几何体的侧面积是_____．19．一个长方体的主视图和左视图如图所示（单位：cm），则这个长方体的体积是_____cm3．20．直角三角形的两条边的长分别是3cm和4cm，以直角边所在的直线为轴，将三角形旋转一周，所得几何体的俯视图的面积是__________．三、解答题21．如图，学校3D打印小组制作了1个棱长为4的正方体模型（图中阴影部分是分别按三个方向垂直打通的通道）．（1）画图：按从前往后的顺序，依次画出每一层从正面看到的图形，通道部分用阴影表示；（2）求这个正方体模型的体积．【答案】（1）见解析；（2）48．【分析】（1）观察图形，按从前往后的顺序，依次画出每一层从正面看到的图形，通道部分用阴影表示；（2）先数出这个正方体模型中小正方体的个数，再根据正方体的体积公式计算可求这个正方体模型的体积．【详解】（1）如图所示：（2）大正方体的体积=4×4×4=64，小正方体的棱长为1，阴影部分共有3+5+5+3=16个小正方体，体积1×1×1×16=16，所以正方体模型的体积为64-16=48．【点睛】本题考查了作图－三视图，解题的关键是理解题意，正确作出三视图，属于中考常考题型．22．如图是一个几何体从正面和上面看到的图形，求该几何体的体积．（π≈3.14）【答案】45420cm3．【分析】根据主视图和俯视图可知此几何体上面是圆柱，下面是长方体，根据圆柱和长方体的体积公式计算即可得答案．【详解】解：∵主视图上面上长方形，下面是长方形，俯视图中间是圆形，外部是正方形，∴此几何体上面是圆柱，下面是长方体，由图形可知：长方体的长、宽、高分别为30、30、40，圆柱的底面直径为20，高为30，∴该几何体的体积=30×30×40+3.14×（20÷2）2×30＝36000+3.14×100×30＝36000+9420＝45420（cm3）．答：几何体的体积是45420cm3．【点睛】本题考查三视图，正确得出该几何体的形状并熟练掌握各几何体的体积公式是解题关键．23．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在右图方格中画出该几何体的左视图和俯视图．（2）用小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最少要______个小立方块，最多要______个小立方块．（3）若小正方体的棱长为2cm ，请求出图1中几何体的表面积．【答案】（1）画图见解析；（2）9；14；（3）2144cm【分析】（1）根据左视图和俯视图的定义解答即可；（2）由俯视图易得最底层有6个小正方体，第二层最少有2个小正方体，第三层最少有1个小正方体，进而可得最少个数；由俯视图易得最底层有6个小正方体，第二层最多有5个小正方体，第三层最多有3个小正方体，从而可得最多个数；（3）先求出看到的正方形的个数，所得的和再乘以一个正方形的面积即可．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小正方体，第二层最少有2个小正方体，第三层最少有1个小正方体，所以最少有6219++=个小正方体；由俯视图易得最底层有6个小正方体，第二层最多有5个小正方体，第三层最多有3个小正方体，所以最多有65314++=个小正方体．故答案为：9，14；（3）这个几何体的表面积为：()226262622144cm ⨯+⨯+⨯⨯=． 【点睛】本题考查了几何体的三视图和表面积的计算，属于常考题型，正确理解题意、明确求解的方法是解题的关键．24．如图是由四个大小相同的小正方体搭成的一个立体图形，画出从正面，从上面，从左面三个方向看到的立体图形的形状图．【答案】见解析【分析】观察图形可知，从正面看到的图形是两层：下层3个正方形，上层1个靠中间；从左面看到的图形是2层：下层2个正方形，上层1个靠左边；从上面看到的图形是两行：后面一行3个正方形，前面一行1个正方形靠左边，据此即可画图【详解】解：如图【点睛】此题考查了从不同方向观察几何体，锻炼了学生的空间想象力和抽象思维能力．25．从正面、左面、上面三个方向看该立体图形，请在下面网格中分别画出看到的平面图形．【答案】见解析【分析】从正面看：共有4列，从左往右分别有1，3，1，1个小正方形；从左面看：共有3列，从左往右分别有3，1，1个小正方形；从上面看：共分4列，从左往右分别有1，3，1，1个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】考查了作图-三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．26．在平整的地面上，有一个由若干个相同的小立方块搭成的几何体，如图所示．（1）请依次画出从正面、左面、上面看这个几何体得到的图形；（2）现在还有一些相同的小立方块，如果要保持从上面和左面看到的图形不变，那么最多可以添加几个这样的小立方块？【答案】（1）答案见解析；（2）3．【分析】（1）根据题中的几何图形以及从正面看的方向即可解答；（2）保持从上面看和从左面看所得图形不变，可往第二列的小正方体上各放一个小正方体，第3列的小正方体上放1个小正方体．【详解】解：（1）如图所示（2）保持从上面看和从左面看所得图形不变，可往第二列的小正方体上各放一个小正方体，第3列的小正方体上放1个小正方体，∴最多可以添加3个这样的小立方块．【点睛】本题考查作图−三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变，可在最底层第二列第三行加1个，第三列第二行加2个，第三列第三行加1个，即可得最多可以再添加4个小正方体．【详解】解：保持从上面看到的图形和从左面看到的图形不变，最多可以再添加4个小正方体；故选：B．【点睛】本题主要考查了由三视图判断几何体，根据主视图和左视图解答是解题的关键．2．D解析：D【分析】根据简单组合体的三视图的意义可得答案，从正面看到的图形是底层有3个，上层的右侧有1个正方形．【详解】解：从这个组合体的正面看到的是两行，从正面看到的图形是底层有3个，上层的右侧有1个正方形，故D符合题意．故选：D．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．3．A解析：A【分析】利用光线与地面的夹角的变换进行判断．解：上午8时、9时30分、10时、12时，太阳光线与地面的夹角不同，其中12时太阳光线与地面的夹角最大，所以此时向日葵的影子最短．故选：A．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长，中午最短．4．A解析：A【分析】根据几何体三视图解答．【详解】该几何体的三视图如下：主视图：左视图：俯视图：故选：A．【点睛】此题考查几何体的三视图，正确掌握几何体三视图的画法是解题的关键．5．A解析：A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，∴这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．6．C解析：C【分析】从左面只看到两列，左边一列3个正方形、右边一列1个正方形，据此解答即可．【详解】解：观察几何体，从左面看到的图形是故选：C．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．7．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一些等宽的矩形，其中有两条宽是虚线，故选：C．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．8．A解析：A【分析】由几何体的正视图和俯视图，我们可以判断出这个几何体由一些相同的小正方体构成，其中根据俯视图我们可以判断该几何体共有7摞小正方体组成，然后根据主视图推算每摞小正方体的最少个数，即可得到答案．【详解】根据俯视图我们可以判断该几何体共有7摞小正方体组成，根据正视图，可得：左边2摞，最高层数为3，故小正方体最少有3+1=4个，中间2摞，最高层数为2，故小正方体最少有2+1=3个，右边3摞，最高层数为4，故小正方体最少有4+1+1=6个，故小正方体最少有13个．故选A．【点睛】本题主要考查几何体的三视图，掌握三视图的定义，是解题的关键．9．D解析：D【分析】这个几何体的侧面是以底面圆周长为长、圆柱体的高为宽的矩形，根据矩形的面积公式计算即可．【详解】根据三视图可得几何体为圆柱，圆柱体的侧面积=底面圆的周长⨯圆柱体的高=11ππ⨯⨯= 故答案为：D ．【点睛】本题考查了圆柱体的侧面积问题，掌握矩形的面积公式是解题的关键．10．C解析：C【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看易得第一层有3个正方形，第二层最左边有一个正方形．故选：C ．【点睛】本题考查了立体图形的左视图问题，掌握立体图形三视图的性质是解题的关键． 11．C解析：C【分析】先确定几何体的左视图的形状，再根据图形求面积.【详解】由图知该几何体的左视图由两列构成，第一列是两个小正方块，第二列是一个小正方块，共三个小正方块，∴它的左视图的面积是23212，故选：C.【点睛】此题考查几何体的三视图，根据几何体得到三视图的图形形状是解题的关键. 12．C解析：C【解析】试题分析：∵小路的正中间有一路灯，晚上小红由A 处径直走到B 处，她在灯光照射下的影长l 与行走的路程S 之间的变化关系应为：当小红走到灯下以前：l 随S 的增大而减小；当小红走到灯下以后再往前走时：l 随S 的增大而增大，∴用图象刻画出来应为C ．故选C ．考点：1．函数的图象；2．中心投影；3．数形结合．第II卷（非选择题）请点击修改第II卷的文字说明二、填空题13．5【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】结合主视图和俯视图可知左边上层最多有2个左边下层最多有2个右边只有一层且只有解析：5【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故答案为：5．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．14．5【分析】根据题意求出△ECD∽△EAB利用相似三角形的对应边成比例即可解答【详解】∵CD∥AB∴△ECD∽△EAB∴ED：EB=CD：AB∴2：6=15：AB∴AB=45米答：电线杆AB长为45米解析：5【分析】根据题意求出△ECD∽△EAB，利用相似三角形的对应边成比例即可解答．【详解】∵CD∥AB，∴△ECD∽△EAB，∴ED：EB=CD：AB，∴2：6=1.5：AB，∴AB=4.5米．答：电线杆AB长为4.5米．故答案为4.5.【点睛】本题只要是把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程即可求出电线杆AB长．15．11【解析】【分析】过点E作于M过点G作于利用矩形的性质和平行投影的知识可以得到比例式：即由此求得CD 即电线杆的高度即可【详解】过点E 作于M 过点G 作于N 则所以由平行投影可知即 解得即电线杆的高度为1 解析：11【解析】【分析】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于.N 利用矩形的性质和平行投影的知识可以得到比例式：AM CN ME NG =，即83105CD -=，由此求得CD 即电线杆的高度即可． 【详解】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于N ．则33MB EF ==， 3.5ND GH ==，10ME BF ==，6NG DH ==．所以13310AM =-=，由平行投影可知，AM CN ME NG =， 即 10 3.586CD -=， 解得11CD =，即电线杆的高度为11米．故答案为11．【点睛】本题考查了相似三角形的应用.解题时关键是找出相似的三角形，然后根据对应边成比例列出方程，建立适当的数学模型来解决问题．16．9【解析】如图设路灯甲的高为米由题意和图可得：解得∴路灯甲的高为9米解析：9【解析】如图，设路灯甲的高为x 米，由题意和图可得：1.5530x =，解得9x =， ∴路灯甲的高为9米. 17．三棱柱【解析】试题分析：如图所示根据三视图的知识可使用排除法来解答解：根据俯视图为三角形主视图以及左视图都是矩形可得这个几何体为三棱柱故答案为三棱柱考点：由三视图判断几何体解析：三棱柱【解析】试题分析：如图所示，根据三视图的知识可使用排除法来解答．解：根据俯视图为三角形，主视图以及左视图都是矩形，可得这个几何体为三棱柱，故答案为三棱柱．考点：由三视图判断几何体．18．15π【解析】试题分析：由三视图可知这个几何体是母线长为5高为4的圆锥∴a=2=6∴底面半径为3∴侧面积为：π×5×3=15π考点：1三视图；2圆锥的侧面积解析：15π．【解析】试题分析：由三视图可知这个几何体是母线长为5，高为4的圆锥，∴a=2=6，∴底面半径为3，∴侧面积为：π×5×3=15π．考点：1．三视图；2．圆锥的侧面积．19．24【分析】由所给的视图判断出长方体的长宽高根据体积公式计算即可【详解】由主视图可知这个长方体的长和高分别为3和4由左视图可知这个长方体的宽和高分别为2和4因此这个长方体的长宽高分别为324因此这个解析：24【分析】由所给的视图判断出长方体的长、宽、高，根据体积公式计算即可．【详解】由主视图可知，这个长方体的长和高分别为3和4，由左视图可知，这个长方体的宽和高分别为2和4，因此这个长方体的长、宽、高分别为3、2、4，因此这个长方体的体积为3×2×4＝24cm3．故答案为：24．【点睛】本题是由两种视图考查长方体的特征，这种类型问题在中考试卷中经常出现，本题所用的知识是：主视图主要反映物体的长和高，左视图主要反映物体的宽和高．20．7或9或16【分析】分当3和4分别为直角边时和当4为斜边3为直角边时两种情况讨论即可【详解】当3和4分别为直角边时①当绕边长为3的边旋转俯视图为半径为4的圆∴俯视图的面积为：42=16；②当绕边长为解析：7π或9π或16π【分析】分当3和4分别为直角边时和当4为斜边，3为直角边时，两种情况讨论即可．【详解】当3和4分别为直角边时，①当绕边长为3的边旋转，俯视图为半径为4的圆，∴俯视图的面积为：42π=16π；②当绕边长为4的边旋转，俯视图为半径为3的圆，∴俯视图的面积为：32π=9π；当4为斜边，3为直角边时，，绕边长为3的边旋转时，∴）2π=7π；故答案为：7π或9π或16π．【点睛】本题考查了圆的面积，勾股定理，三视图，旋转的性质，掌握分类讨论的思想是解题关键．三、解答题21．无22．无23．无24．无25．无26．无。
