2020中考投影与视图专题测试题及答案

初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。

投影与视图一.选择题1. （2018·广西贺州·3分）如图，这是一个几何体的三视图，根据图中所示数据计算这个几何体的侧面积为（）A．9πB．10π C．11π D．12π【解答】解：由题意可得此几何体是圆锥，底面圆的半径为：2，母线长为：5，故这个几何体的侧面积为：π×2×5=10π．故选：B．2. （2018·湖北江汉·3分）如图是某个几何体的展开图，该几何体是（）A．三棱柱B．三棱锥C．圆柱 D．圆锥【分析】侧面为三个长方形，底边为三角形，故原几何体为三棱柱．【解答】解：观察图形可知，这个几何体是三棱柱．故选：A．3. （2018·湖北十堰·3分）今年“父亲节”佳佳给父亲送了一个礼盒，该礼盒的主视图是（）A．B．C．D．【分析】找出从几何体的正面看所得到的图形即可．【解答】解：由图可得，该礼盒的主视图是左边一个矩形，右面一个小正方形，故选：C．【点评】此题主要考查了简单几何体的三视图，画简单组合体的三视图要循序渐进，通过仔细观察和想象．4.（2018·云南省昆明·4分）下列几何体的左视图为长方形的是（）A． B．C．D．【分析】找到个图形从左边看所得到的图形即可得出结论．【解答】解：A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．5.（2018·云南省曲靖·4分）如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A．B．C．D．【解答】解：从左面看去，是两个有公共边的矩形，如图所示：故选：D．6.（2018·云南省·4分）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．三棱柱B．三棱锥C．圆柱 D．圆锥【分析】由三视图及题设条件知，此几何体为一个的圆锥．【解答】解：此几何体是一个圆锥，故选：D．【点评】考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，三视图的投影规则是：“主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等”．7．（2018·辽宁省沈阳市）（2.00分）如图是由五个相同的小立方块搭成的几何体，这个几何体的左视图是（）A．B．C．D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看，从左往右小正方形的个数依次为：2，1．左视图如下：故选：D．【点评】本题主要考查了几何体的三种视图和学生的空间想象能力，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．8．(2018·辽宁省葫芦岛市) 下列几何体中，俯视图为矩形的是（）A．B．C．D．【解答】解：A．圆锥的俯视图是圆，故A不符合题意；B．圆柱的俯视图是圆，故B错误；C．长方体的主视图是矩形，故C符合题意；D．三棱柱的俯视图是三角形，故D不符合题意；故选C．9．（2018·辽宁省阜新市）如图所示，是一个空心正方体，它的左视图是（）A．B．C．D．【解答】解：如图所示：左视图为：．故选C．10．（2018·辽宁省抚顺市）（3.00分）下列物体的左视图是圆的是（）A．足球B．水杯C．圣诞帽D．鱼缸【分析】左视图是从物体左面看，所得到的图形．【解答】解：A.球的左视图是圆形，故此选项符合题意；B.水杯的左视图是等腰梯形，故此选项不合题意；C.圆锥的左视图是等腰三角形，故此选项不合题意；D.长方体的左视图是矩形，故此选项不合题意；故选：A．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．11. （2018•呼和浩特•3分）（3.00分）下面是几个一样的小正方体摆出的立体图形的三视图，由三视图可知小正方体的个数为（）A．6个B．5个C．4个D．3个解：综合三视图，这个立体图形的底层应该有3个，第二层应该有1个小正方体，因此构成这个立体图形的小正方体的个数是3+1=4个．故选：C．12. （2018•乐山•3分）如图是由长方体和圆柱组成的几何体，它的俯视图是（）A．B．C．D．解：从上边看外面是正方形，里面是没有圆心的圆．故选A．13. （2018•广安•3分）下列图形中，主视图为①的是（）A．B．C． D．【分析】主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．【解答】解：A.主视图是等腰梯形，故此选项错误；B.主视图是长方形，故此选项正确；C.主视图是等腰梯形，故此选项错误；D.主视图是三角形，故此选项错误；故选：B．【点评】此题主要考查了简单几何体的主视图，关键是掌握主视图所看的位置．14. （2018•莱芜•3分）已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．120πcm2D．130πcm2【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【解答】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长==13，所以这个圆锥的侧面积=•2π•5•13=65π（cm2）．故选：B．【点评】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．15. （2018•陕西•3分）如图，是一个几何体的表面展开图，则该几何体是A. 正方体B. 长方体C. 三棱柱D. 四棱锥【答案】C【解析】根据表面展开图中有两个三角形，三个长方形，由此即可判断出此几何体为三棱柱。

视图、投影与尺规作图检测题一、三视图类型一三视图的判断1.如图所示的几何体的俯视图可能是（）2.如图所示的三棱柱的主视图是（）3.左下图为某几何体的示意图，则该几何体的主视图应为（）4.如图所示的是三通管的立体图，则这个几何体的俯视图是（）5.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）6.如图①放置的一个机器零件，若其主（正）视图如图②所示，则其俯视图是（）第6题图7.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）8.如图，几何体上半部为正三棱柱，下半部为圆柱，其俯视图是（）9.下列几何体中，正视图是矩形的是( )10.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是( )11.一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）类型二由三视图还原几何体及相关计算1.一个几何体的三视图如图所示，这个几何体是（）A. 棱柱B. 圆柱C. 圆锥D. 球第1题图第2题图2.如图，一个简单几何体的三视图的主视图与左视图都为正三角形，其俯视图为正方形，则这个几何体是( )A. 四棱锥B. 正方体C. 四棱柱D. 三棱锥3.下面是一个几何体的三视图，则这个几何体的形状是（）第3题图A. 圆柱B. 圆锥C. 圆台D. 三棱柱4.一个几何体的三视图如图所示，那么这个几何体是（）第4题图5.小颖同学到学校领来n盒粉笔，整齐地摞在讲桌上，其三视图如图所示，则n 的值是（）第5题图A. 6B. 7C. 8D. 96.某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有( )第6题图A. 8B. 9C. 10D. 117.由若干个边长为1 cm的正方体堆积成一个几何体，它的三视图如图，则这个几何体的表面积是( )A. 15 2cmcm D. 24 2cm C. 21 2cm B. 18 2第7题图第8题图8.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A. 200π3cmcm B. 500π3C. 1000π3cmcm D. 2000π3命题点2 投影1.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）A. （3）（1）（4）（2）B. （3）（2）（1）（4）C. （3）（4）（1）（2）D. （2）（4）（1）（3）命题点3 立体图形的展开与折叠1.在市委、市府的领导下，全市人民齐心协力，将广安成功地创建为“全国文明城市”，为此小红特制作了一个正方体玩具，其展开图如图所示，原正方体与“文”字所在的面相对的面上标的字应是( )A. 全B. 明C. 城D. 国第1题图2.下列四个图形是正方体的平面展开图的是（）3.把如图中的三棱柱展开，所得到的展开图是（ ）第3题图 第4题图4.如图，透明的圆柱形容器（容器厚度忽略不计）的高为12 cm ，底面周长为10 cm ，在容器内壁离容器底部3 cm 的点B 处有一饭粒，此时一只蚂蚁正好在容器外壁，且离容器上沿3cm 的点A 处，则蚂蚁吃到饭粒需爬行的最短路径是( )A. 13 cmB. 261 cmC. 61 cmD. 234 cm命题点4 尺规作图1.如图，在△ABC 中，∠C =90°，∠B =30以A 为圆心，任意长为半径画弧分别交AB 、AC 于点M 和N ，再分别以M 、N 为圆心，大于21MN 的长为半径画弧，两弧交于点P ，连接AP 并延长交BC 于点D ，则下列说法中正确的个数是（ ） ①AD 是∠BAC 的平分线；②∠ADC =60°；③点D 在AB 的中垂线上； ④S △DAC ：S △ABC =1∶3.A. 1B. 2C. 3D. 4第1题图2.如图所示，已知线段AB .（1）用尺规作图的方法作出线段AB 的垂直平分线l （保留作图痕迹，不要求写出作法）；（2）在（1）中所作的直线l 上任意取两点M 、N （线段AB 的上方）,连接AM 、AN 、BM 、BN ，求证：∠MAN =∠MBN .第2题图参考答案命题点1三视图类型一三视图的判断1. C【解析】圆锥的主视图、左视图和俯视图分别为等腰三角形、等腰三角形和带圆心的圆．2. B 【解析】主视图是从几何体正面看得到的图形，该几何体从正面看，是两个具有公共边的长方形组成的图形，只有选项B符合题意．3. A【解析】从前往后看，可得到本题的主视图为五边形．4. A【解析】俯视图指的是从上向下看到的平面图形．圆柱体的俯视图是长方形，圆应该在长方形的中间．5. A【解析】A选项是主视图，B选项是左视图，C选项不是这个正六棱柱形密封罐的视图，D选项是俯视图．6. D【解析】长方体的俯视图是一个长方形，从上面看共有三列，所以这个组合体的俯视图是D.7. B【解析】俯视图即从上面看物体所得的平面图形．观察图形可得，从上往下看，该几何体的小正方体共有三行三列，第一行第二列有1个，第二行每列1个，第三行第一列1个，因此B选项正确．8. C【解析】俯视图是由上往下观察几何体所得到的图形．几何体上半部为正三棱柱，下半部为圆柱，所以其俯视图由圆和其内接等边三角形组成，故选C.9. B×××10. C视图都是圆，故选C.11. D【解析】从正面看共三列，第一列有三个小正方形，第二列有两个小正方形，第三列有三个小正方形，故选D.类型二由三视图还原几何体及相关计算1. B【解析】本题的几何体是常见几何体，从正面看到的是一个矩形，从左面看到的是一个矩形，从上面看到的是一个圆，所以这个几何体为圆柱．2. A【解析】由底面是有对角线的正方形，侧面是正三角形可以推断出它是四棱锥．3. B【解析】选项名称三视图(主视图，左视图，俯视图)正误A圆柱矩形，矩形，圆×B圆锥等腰三角形，等腰三角形，带圆心的圆√C圆台等腰梯形，等腰梯形，无圆心的同心圆×D三棱柱矩形，矩形，三角形×4. C【解析】选项逐项分析正误A 圆锥的主视图和左视图是等腰三角形，俯视图为带圆心的圆×B 这个几何体由圆锥和圆柱两部分构成，因此俯视图应该为带圆心的圆×C 主视图为中间有一条竖线的矩形，左视图为矩形，俯视图为三角形√D主视图、左视图、俯视图均为三角形×5. B【解析】由主视图可得这些粉盒共有3层，由俯视图可得最底层有4盒，由主视图和左视图可得第二层有2盒，第三层有1盒，共有7盒．6. B【解析】由三视图得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少有9碗．7. B【解析】由几何体的三视图得几何体如解图所示，这个几何体是由4个边长为1 cm的小正方体组成，且重叠部分的面积正好为一个小正方体的表面积，则这个几何体的表面积为6×3＝18 cm2.第7题解图8. B【解析】由三视图可知该几何体是圆柱，且底面圆半径r＝5 cm，高h ＝20 cm，所以v＝πr2h＝π×52×20＝500πcm3.命题点2投影C【解析】从太阳“东升西落”入手．太阳光在物体上的投影随时间而变化，投影的方向是先朝西，再逐渐转向朝东，且影长的变化经历：长→短→长(中午时刻的影长最短)，因此(3)表示的时刻最早，(2)表示的时刻最晚；由于地球绕着太阳运转，物体的投影应从西边开始顺时针向东旋转，所以(4)表示的时间比(1)表示的时间早．故按时间顺序应排列为(3)→(4)→(1)→(2)．命题点3立体图形的展开与折叠1. C【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“全”与“明”是相对面；“国”与“市”是相对面；“文”与“城”是相对面．2. B【解析】选项逐项分析正误A折叠后有两个面重合，缺少一个底面×B可以折叠成一个正方体√C 是“凹”字格，故不能折叠成一个正方体×D 是“田”字格，故不能折叠成一个正方体×3. B【解析】根据“两个全等的三角形，在侧面三个长方形的两侧，这样的图形围成的是三棱柱”把图中的三棱柱展开，所得到的展开图是B.4. A【解析】将圆柱沿A所在的高剪开，展平如解图所示．则MM′＝NN′＝10，作A关于MM′的对称点A′，连接A′B，则线段A′B即蚂蚁走的最短路径．过B作BD⊥A′N于D，则BD＝NE＝5，A′D＝MN＋A′M－BE＝12＋3－3＝12，在Rt△A′BD中，由勾股定理得A′B＝A′D2＋BD2＝13.第4题解图命题点4尺规作图1. D【解析】由尺规作图的作法可知，AD是∠BAC的平分线，∴①正确；∵∠BAC＝60°，AD又是∠BAC的平分线，则∠CAD＝30°，又∵∠C＝90°，则∠ADC＝60°，∴②正确；∵∠DAB＝30°，∠B＝30°，则AD＝BD，所以点D在AB的中垂线上，∴③正确；设BD＝AD＝a，因为∠CAD＝30°，∠C＝90°，则CD＝a2，根据勾股定理得：AC＝3a2，∴S△ADC＝3a28；BC＝3a2，S△ABC＝33a28，则S△DAC ：S△ABC＝3a28：33a28＝1∶3，∴④正确；正确的共有4个．2. (1)解：如解图：第2题解图①………………………………………………………………………(5分)【作法提示】分别以A、B两点为圆心，以大于12AB为半径画弧，与两弧分别有两个交点，两点确定的直线即为线段AB的垂直平分线l.(2)证明：如解图②，∵直线l是线段AB的垂直平分线，∴MA＝MB，∴∠MAB＝∠MBA，……………………(6分)同理：∠NAB＝∠NBA，∴∠MAB－∠NAB＝∠MBA－∠NBA，……………………(8分) 即：∠MAN＝∠MBN. ……………………(9分)第2题解图②。

2020年中考试题分类汇编（视图投影空间几何体）一、选择题 1、（2020山东淄博）如图(1)放置的一个机器零件，若其主视图如图(2)，则其俯视图是（ ）D2、（2020山东枣庄）一物体及其正视图如下图所示，则它的左视图与俯视图分别是右侧图形中的（ ）B(A)①② (B)③② (C)①④ (D)③④3、（2020山东济宁）一个几何体的三视图如图所示，那么这个几何体是（ ）。

C4、（2020山东青岛）如图所示圆柱的左视图是（ ）．BA ．B ．C ．D ． 5、（2020重庆）将如图的Rt △ABC 绕直角边AC 旋转一周，所得几何体的主视图是（ ）D•DCB AC BA5 题图6、（2020浙江金华）如图是小玲在九月初九“重阳节”送给她外婆的礼盒，图中所示礼盒的主视图是（ ）A（A ） （B ） （C ） （D ）( 2)( 1) (第1题) 第4题图 正面 A ． B ． C ． D ．7、（2020湖南岳阳）下面的三个图形是某几何体的三种视图，则该几何体是（ C ）A、正方体B、圆柱体C、圆锥体D、球体8、（2020浙江义乌）下面四个几何体中，主视图、左视图、俯视图是全等图形的几何图形是（）BＡ．圆柱Ｂ．正方体Ｃ．三棱柱Ｄ．圆锥9、（2020湖南怀化）一个几何体是由若干个相同的正方体组成的，其主视图和左视图如图所示，则这个几何体最多．．可由多少个这样的正方体组成？（）BＡ．12个Ｂ．13个Ｃ．14个Ｄ．18个10、（2020四川成都）右图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为（）C11、（2020浙江台州）下图几何体的主视图是（）C12、（2020甘肃白银等）如图所示的几何体的右视图（从右边看所得的视图）是（）A13、（2020浙江宁波）与如图所示的三视图对应的几何体是( )B14、（2020江苏扬州）一个几何体的三视图如图所示，这个几何体是（）DＡ．正方体Ｂ．球Ｃ．圆锥Ｄ．圆柱15、（2020四川绵阳）下列三视图所对应的直观图是（）C主视图左视图（第10题）A．B．C．D．正视图左视图俯视图第13题A．B．C．D．DCBAA ．B ．C ．D ．16、（2020江苏南京）下列四个几何体中，已知某个几何体的主视图、左视图、俯视图分别为长方形、长方形、圆，则该几何体是（ ）D Ａ．球体 Ｂ．长方体 Ｃ．圆锥体 Ｄ．圆柱体17、（2020江苏盐城）如图，这是一幅电热水壶的主视图，则它的俯视图是（ ）D（第16题图） A ． B ． C ． D ．18、（2020江西）桌面上放着1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图是（ ）C19、（2020山东枣庄）小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（ ）A20、（2020广东韶关）小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能．．．是（ ）B21、（2020浙江宁波）如图，在斜坡的顶部有一铁塔AB ，B 是CD 的中点，CD 是水平的，在阳光的照射下，塔影DE 留在坡左面（第15题）A ．B ．Ｃ．Ｄ．面上．已知铁塔底座宽CD=12 m ，塔影长DE=18 m ，小明和小华的身高都是1.6m ，同一时刻，小明站在点E 处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m 和1m ，那么塔高AB 为( )A(A)24m (B)22m (C)20 m (D)18 m22、（2020广东梅州）如图10A 处走 到B 处这一过程中，他在地上的影子（ ） Ａ．逐渐变短 Ｂ．逐渐变长 Ｃ．先变短后变长 Ｄ．先变长后变短二、填空题 1、（2020浙江丽水）如果一个立体图形的主视图为矩形，则这个立体图形可能是 （•只需填上一个立体图形）． 答案不唯一如：长方体、圆柱等 2、（2020浙江温州）星期天小川和他爸爸到公园散步，小川身高是160cm ，在阳光下他的影长为80cm ，爸爸身高180cm ，则此时爸爸的影长为＿＿＿＿cm.。

2020中考数学投影与视图（含答案）一、选择题1.如图所示的几何体,它的左视图是( )2.如图所示的几何体是由五个小正方体组成的,它的左视图是( )3.某物体的主视图如图所示,则该物体可能为( )4.如图是由若干个小正方体组成的几何体的俯视图,小正方形中的数字表示该位置小正方体的个数,这个几何体的主视图是( )5. 某几何体的三视图如图所示,则该几何体是( )A.圆柱B.三棱柱C.长方体D.四棱锥6.将下列左侧的平面图形绕轴l旋转一周,可以得到的立体图形是( )7.白天在同一时刻,小明的影子比小强的影子长,那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明和小强的影子一样长D.无法判断谁的影子长8.圆桌面(桌面中间有一个直径为0.4 m的圆洞)正上方的灯泡(看作一个点)发出的光线照射平行于地面的桌面后,在地面上形成如图所示的圆环形阴影.已知桌面直径为1.2 m,桌面离地面1 m,若灯泡离地面3 m,则地面圆环形阴影的面积是( )A.0.324π m2B.0.288π m2C.1.08π m2D.0.72π m29.如图,是一个正四面体,它的四个面都是正三角形,现沿它的三条棱AC,BC,CD剪开展成平面图形,则所得的展开图是( )二、填空题10.如图,一个几何体的三视图分别是两个矩形,一个扇形,则这个几何体的表面积为.11.一个由16个完全相同的小立方块搭成的几何体,其最下面一层摆放了9个小立方块,它的主视图和左视图如图所示,则这个几何体的搭法共有种.12.一个侧面积为16√2π cm2的圆锥,其主视图为等腰直角三角形,则这个圆锥的高为cm.13.如图,正方体盒子的棱长为2,BC的中点为M,一只蚂蚁从A点爬行到M点的最短距离为.三、解答题14.如图,一个是由若干个完全相同的小正方体组成的几何体.(1)请画出这个几何体的左视图和俯视图;(用阴影表示)(2)如果在这个几何体上再添加一些相同的小正方体,并保持这个几何体的俯视图和左视图不变,那么最多可以再添加几个小正方体?15.如图,甲、乙是住宅区内的两幢楼,它们的高AB=CD=30 m,两楼间的距离AC=30 m,现需了解甲楼对乙楼的采光的影响情况.(1)当太阳光与水平线的夹角为30°角时,求甲楼的影子在乙楼上的高度(精确到0.1m,√3≈1.73);(2)若甲楼的影子刚好不落在乙楼的墙上,则此时太阳光与水平线的夹角为多少度?提升题一、选择题1.如图所示的几何体的左视图为( )2.一个几何体由若干个相同的正方体组成,其主视图和俯视图如图所示,则这个几何体中正方体的个数最多是( )A.3B.4C.5D.6⏜表示一条以A为圆3.如图1,有一正方形广场ABCD,图形中的线段均表示直行道路,BD心,AB为半径的圆弧形道路.如图2,在该广场的A处有一路灯,O是灯泡,夜晚小齐同学沿广场道路散步时,影子长度随行走路线的变化而变化,设他步行的路程为x (m)时,相应影子的长度为y (m),根据他步行的路线得到y与x之间关系的大致图象如图3,则他行走的路线是( )A.A→B→E→GB.A→E→D→CC.A→E→B→FD.A→B→D→C二、填空题4.如图,圆柱形玻璃杯高为14 cm,底面周长为32 cm,在杯内壁离杯底5 cm的点B处有一滴蜂蜜,此时一只蚂蚁正好在杯外壁,离杯上沿3 cm与蜂蜜相对的点A处,则蚂蚁从外壁A处到内壁B处的最短距离为cm(杯壁厚度不计).三、解答题5.一位同学想利用树影测树高AB.在某一时刻测得1 m的竹竿的影长为0.7 m,但当他马上测树影时,发现影子不全落在地上,一部分落在了附近的一幢高楼上(如图).于是他只测出了留在墙上的影长CD为1.5 m,以及地面上的影长BD为4.9 m.请你帮他算一下树高到底为多少米.6.研究课题:蚂蚁怎样爬最近?研究方法:如图1,正方体的棱长为5 cm,一只蚂蚁欲从正方体底面上的点A沿着正方体表面爬到点C1处,要求该蚂蚁需要爬行的最短路程,可将该正方体右侧面展开,由勾股定理得最短路程为AC1=√AC2+CC12=√102+52=5√5cm.这里,我们将空间两点间最短路程问题转化为平面内两点间距离最短问题.研究实践:(1)如图2,正四棱柱的底面边长为5 cm,侧棱长为6 cm,一只蚂蚁从正四棱柱底面上的点A沿着棱柱表面爬到C1处,蚂蚁需要爬行的最短路程为;(2)如图3,圆锥的母线长为4 cm,圆锥的侧面展开图如图4所示,且∠AOA1=120°,一只蚂蚁欲从圆锥的底面上的点A出发,沿圆锥侧面爬行一周回到点A.求该蚂蚁需要爬行的最短路程;(3)如图5,没有上盖的圆柱盒高为10 cm,底面圆的周长为32 cm,点A距离下底面3 cm.一只位于圆柱盒外表面点A处的蚂蚁想爬到盒内表面对侧中点B处.请求出蚂蚁需要爬行的最短路程.答案 一、选择题1.D2.D3.A4.C5.C6.D7.D8.D9.B 二、填空题 10.答案 12+15π解析 由几何体的三视图可得:该几何体是底面圆半径为2,高为3的圆柱的34, 该几何体的表面积S=2×2×3+2×270π×22360+270π×2×2360×3=12+15π.11.答案 10解析 设俯视图有9个位置,如图:1 2 3 4 5 6 7 8 9由主视图和左视图知:①第1个位置一定有4个小立方块,第6个位置一定有3个小立方块; ②一定有2个位置有2个小立方块,其余5个位置有1个小立方块;③俯视图最下面一行至少有1个位置有2个小立方块,俯视图中间列至少有1个位置有2个小立方块.则这个几何体的搭法共有10种,如下图所示:4 2 1 1 1 3 2 1 1图1 4 2 1 1 1 3 1 2 1图2 4 2 1 1 1 3 1 1 2图3 4 1 2 1 1 3 1 2 1图4 4 1 11 2 32 1 1图5 4 1 1 1 2 3 1 2 1图6 4 1 1 1 2 3 1 1 2图7 4 1 1 1 1 32 2 1图84 1 11 1 31 2 2图94 1 12 1 31 2 1图10 故答案为10.12.答案 4解析设底面半径为r cm,母线为l cm,∵主视图为等腰直角三角形,∴2r=√2l,∴S侧=πrl=√2πr2=16√2π(cm2),解得 r=4,l=4√2,∴圆锥的高为4 cm.13.答案√13解析蚂蚁的爬行路线有两种情况:(1)将正方体展开如图,连接AM.∵点M是BC的中点,BC=2,∴CM=1BC=1.2又∵CD=AD=2,∴AC=2AD=4.∴AM=√AC2+MC2=√42+12=√17.(2)将正方体展开如图,连接AM.∵点M是BC的中点,BC=2,BC=1.∴CM=12又∵AD=CD=2,∴MD=MC+CD=1+2=3,∴AM=√MD2+AD2=√32+22=√13.∵√17>√13,∴蚂蚁从A点爬行到M点的最短距离为√13.三、解答题14.答案(1)画图如下:(2)在第二层第二列第二行和第三行各加一个;第三层第二列第三行加一个,第三列第三行加1个,2+1+1=4(个).故最多可再添加4个小正方体.15.解析(1)如图,延长OB交DC于点E,作EF⊥AB于点F.在Rt△BEF中,∵EF=AC=30 m,∠FEB=30°,∴BE=2BF.设BF=x m,则BE=2x m.根据勾股定理知BE2=BF2+EF2,∴(2x)2=x2+302,解得x=10√3(负值舍去),∴x≈17.3.∴EC=AF=AB-BF=30-17.3=12.7(m).∴当太阳光与水平线的夹角为30°时,甲楼的影子在乙楼上的高度为12.7 m.(2)当甲楼的影子刚好落在点C处时,△ABC为等腰直角三角形.因此,当太阳光与水平线的夹角为45°时,甲楼的影子刚好不落在乙楼的墙上.B组提升题组一、选择题1.D 从左边看是上长下短等宽的两个矩形,矩形的公共边是虚线,故选D.2.C 由题图易得这个几何体共有2层,结合主视图和俯视图可知,左边下层有2个正方体,左边上层最多有2个正方体;右边只有1层,且只有1个正方体.所以这个几何体中的正方体最多有5个.故选C.3.D 根据题图3可得,函数图象的中间一部分为水平方向的线段,故影子的长度不变,即沿着弧形道路步行,⏜,故中间一段图象对应的路径为BD又因为第一段和第三段图象都从左往右上升,所以第一段函数图象对应的路径为正方形的边AB或AD,第三段函数图象对应的路径为BC 或DC,故行走的路线是A→B→D→C(或A→D→B→C),故选D.二、填空题4.答案20解析如图,将圆柱侧面展开,延长AC 至A',使A'C=AC,连接A'B,则线段A'B 的长为蚂蚁到蜂蜜的最短距离.过B 作BB'⊥AD,垂足为B'.在Rt△A'B'B 中,B'B=16 cm,A'B'=14-5+3=12(cm),所以A'B=√B 'B 2+A 'B '2=√162+122=20(cm),即蚂蚁从外壁A 处到内壁B 处的最短距离为20cm.三、解答题5.解析 如图.设树高为x m,过C 作CE⊥AB 于E.则有x -1.54.9=10.7,解得x=8.5.故树高为8.5 m.6.解析 (1)2√34 cm.分两种情况:①AC 1=√(5+5)2+62=√136 cm,②AC 1=√(6+5)2+52=√146 cm, ∵√146>√136,∴最短路程为 √136=2√34 cm.(2)如图1,连接AA 1,过点O 作OP⊥AA 1,则AP=A 1P,∠AOP=∠A 1OP.由题意,OA=4 cm,∠AOA 1=120°,∴∠AOP=60°.∴AP=OA·sin∠AOP=4·sin 60°=2√3 cm.∴蚂蚁需要爬行的最短路程为AA 1=4√3 cm.(3)如图2,点B与点B'关于PQ对称,可得AC=16 cm,B'C=12 cm, ∴最短路程为AB'=2+122。

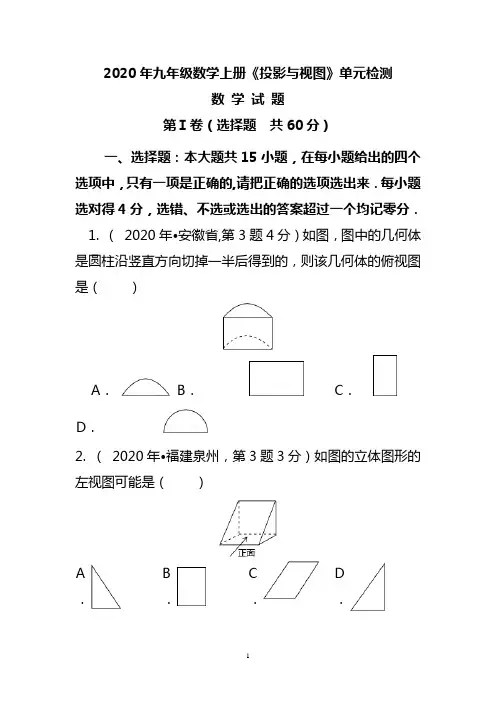

2020年九年级数学上册《投影与视图》单元检测数学试题第Ⅰ卷（选择题共60分）一、选择题：本大题共15小题，在每小题给出的四个选项中，只有一项是正确的,请把正确的选项选出来．每小题选对得4分，选错、不选或选出的答案超过一个均记零分．1. （2020年•安徽省,第3题4分）如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A．B．C．D．2. （2020年•福建泉州，第3题3分）如图的立体图形的左视图可能是（）A ．B．C．D．3. （2020年•广西贺州，第8题3分）如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A ．B．C．D．4. （2020年•广西玉林市、防城港市，第5题3分）如图的几何体的三视图是（）A ．B．C．D．5．(2020年四川资阳，第2 题3分)下列立体图形中，俯视图是正方形的是（）A．B． C．D．6．(2020年年天津市，第5题3分)如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．7．（2020年•新疆，第2题5分）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）A ．B．C．D．8．（2020年年云南省，第4题3分）某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥9．（2020年•温州，第3题4分）如图所示的支架是由两个长方形构成的组合体，则它的主视图是（）A ．B．C．D．10.（3分）（2020年•毕节地区，第2题3分）如图是某一几何体的三视图，则该几何体是（）11.（2020年•武汉，第7题3分）如图是由4个大小相同）的正方体搭成的几何体，其俯视图是（12.（2020年•襄阳，第4题3分）如图几何体的俯视图是（）A ．B．C．D．13.（2020年•邵阳，第3题3分）如图的罐头的俯视图大致是（）A ．B．C．D．14.（2020年•孝感，第2题3分）如图是某个几何体的三视图，则该几何体的形状是（）A ．长方体 B ．圆锥 C ．圆柱 D ．三棱柱 15．（2020年•四川自贡，第3题4分）如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（ ）AB ．C ．D ．16、（2020年·云南昆明，第2题3分）左下图是由3个完全相同的小正方体组成的立体图形，它的主视图是（ ）DCB A 正面17．（2020年·浙江金华，第3题4分）一个几何体的三视图如图所示，那么这个几何体是【 】18. （2020年•湘潭，第5题，3分）如图，所给三视图的几何体是（）（第1题图）A ．球B．圆柱C．圆锥D．三棱锥19. （2020年•株洲，第5题，3分）下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．正方B．圆柱C．圆D．体（第2题图）锥球20. （2020年•泰州，第4题，3分）一个几何体的三视图如图所示，则该几何体可能是（）A ．B．C．D．21.（2020年•呼和浩特，第4题3分）如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A ．60πB．70πC．90πD．160π22.（2020年•德州，第3题3分）图甲是某零件的直观图，则它的主视图为（）A ．B．C．D．23．（2020年年山东泰安，第3题3分）下列几何体，主视图和俯视图都为矩形的是（）A ．B．C．D．5．（2020年湖南衡阳市，5，3）一个圆锥的三视图如图所示，则此圆锥的底面积为（）A．30πcm2B．25πcm2C．50πcm2D．100πcm2第Ⅱ卷（非选择题共60分）二、填空题：本大题共7小题，其中16-22题每小题5分，共35分．只要求填写最后结果．1.（2020年年广东汕尾，第15题5分）写出一个在三视图中俯视图与主视图完全相同的几何体．2．（2020年•浙江湖州，第12题4分）如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．．3. （2020年•扬州）如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm）可以得出该长方体的体积是18 cm3．（第1题图）1．（2013·济宁，14，3分）三棱柱的三视图如图所示，△EFG 中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．16．（2020年湖北荆州，16，3分）如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为__▲__cm2．(结果可保留根号)16.（2020年呼和浩特，16，3分）如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为______cm2参考答案：数学试题第Ⅰ卷（选择题共60分）一、选择题：本大题共15小题，在每小题给出的四个选项中，只有一项是正确的,请把正确的选项选出来．每小题选对得4分，选错、不选或选出的答案超过一个均记零分．1. （2020年•安徽省,第3题4分）如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A．B．C．D．考点：简单几何体的三视图．分析：俯视图是从物体上面看所得到的图形．解答：解：从几何体的上面看俯视图是，故选：D．点评： 本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2. （ 2020年•福建泉州，第3题3分）如图的立体图形的左视图可能是（ ）A ．B ．C ．D ．考点：简单几何体的三视图． 分析：左视图是从物体左面看，所得到的图形． 解答： 解：此立体图形的左视图是直角三角形， 故选：A ．点评： 本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3. （ 2020年•广西贺州，第8题3分）如图是由5个大小相同的正方体组成的几何体，它的主视图是（ ）A ．B ．C ．D ．考点：简单组合体的三视图． 分析：根据从正面看得到的图形是主视图，可得答案． 解答： 从正面看，第一层是两个正方形，第二层左边是一个正方形，故选：C ．点评： 本题考查了简单组合体的三视图，从正面看得到的图形是主视图．4. （ 2020年•广西玉林市、防城港市，第5题3分）如图的几何体的三视图是（ ）A ．B ．C ．D ．考点：简单组合体的三视图． 分析： 分别找出图形从正面、左面、和上面看所得到的图形即可．解答： 解：从几何体的正面看可得有2列小正方形，左面有2个小正方形，右面下边有1个小正方形；从几何体的正面看可得有2列小正方形，左面有2个小正方形，右面下边有1个小正方形；从几何体的上面看可得有2列小正方形，左面有2个小正方形，右上角有1个小正方形； 故选：C ．点评： 本题考查了三视图的知识，注意所有的看到的棱都应表现在三视图中．5．(2020年四川资阳，第2 题3分)下列立体图形中，俯视图是正方形的是（ ）A．B． C．D．考点：简单几何体的三视图．分析：根据从上面看得到的图形是俯视图，可得答案．解答：解；A、的俯视图是正方形，故A正确；B、D的俯视图是圆，故A、D错误；C、的俯视图是三角形，故C错误；故选：A．点评：本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．6．(2020年年天津市，第5题3分)如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．考点： 简单组合体的三视图分析： 根据从左面看得到的图形是左视图，可得答案． 解答： 解；从左面看下面一个正方形，上面一个正方形， 故选：A ．点评： 本题考查了简单组合体的三视图，从左面看得到的图形是左视图．7．（2020年•新疆，第2题5分）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（ ）A ．B ．C ．D ．考点：简单组合体的三视图． 分析：俯视图是从物体上面看所得到的图形． 解答： 解：上面看，是上面2个正方形，左下角1个正方形，故选C ．点评：本题考查了三视图的知识，俯视图是从物体上面看所得到的图形，解答时学生易将三种视图混淆而错误地选其它选项．8．（2020年年云南省，第4题3分）某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥考点：由三视图判断几何体．分析：由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答：解：根据主视图和左视图为三角形判断出是锥体，根据俯视图是圆形可判断出这个几何体应该是圆锥，故选D．点评：主视图和左视图的大致轮廓为三角形的几何体为锥体，俯视图为圆就是圆锥．9．（2020年•温州，第3题4分）如图所示的支架是由两个长方形构成的组合体，则它的主视图是（ ）A ．B ．C ．D ．考点：简单组合体的三视图． 分析： 找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中． 解答：解：从几何体的正面看可得此几何体的主视图是，故选：D ．点评： 本题考查了三视图的知识，主视图是从物体的正面看得到的视图．10.（3分）（2020年•毕节地区，第2题3分）如图是某一几何体的三视图，则该几何体是（ ）11.（2020年•武汉，第7题3分）如图是由4个大小相同的正方体搭成的几何体，其俯视图是（）12.（2020年•襄阳，第4题3分）如图几何体的俯视图是（ ）A ．B ．C ．D ．考点：简单组合体的三视图． 分析：根据从上面看得到的图形是俯视图，可得答案． 解答： 解：从上面看，第一层是三个正方形，第二层右边一个正方形，故选：B ．点评： 本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．13.（2020年•邵阳，第3题3分）如图的罐头的俯视图大致是（ ）14.（2020年•孝感，第2题3分）如图是某个几何体的三视图，则该几何体的形状是（）A ． 长方体B ．圆锥 C ．圆柱 D ．三棱柱考点：由三视图判断几何体 分析： 由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答： 解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．故选D ．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形． 15．（2020年•四川自贡，第3题4分）如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（ ）AB ．C ．D ．考点：由三视图判断几何体；简单组合体的三视图 分析： 由俯视图，想象出几何体的特征形状，然后按照三视图的要求，得出该几何体的正视图和侧视图．解答： 解：由俯视图可知，小正方体的只有2排，前排右侧1叠3块；后排从做至右木块个数1，1，2； 故选D ．点评： 本题是基础题，考查空间想象能力，绘图能力，常考题型．16、（2020年·云南昆明，第2题3分）左下图是由3个完全相同的小正方体组成的立体图形，它的主视图是（ ）DCB A答：2行有2个并排的正方形．故选B．点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．17．（2020年·浙江金华，第3题4分）一个几何体的三视图如图所示，那么这个几何体是【】【答案】D．【解析】18. （2020年•湘潭，第5题，3分）如图，所给三视图的几何体是（ ）（第1题图）A ． 球B ．圆柱 C ．圆锥 D ．三棱锥考点：由三视图判断几何体 分析： 由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答： 解：主视图和左视图都是等腰三角形，那么此几何体为锥体，由俯视图为圆，可得此几何体为圆锥．故选C ．点评： 本题考查了由三视图判断几何体的知识，解题的关键是了解主视图和左视图的大致轮廓为长方形的几何体为锥体．19. （2020年•株洲，第5题，3分）下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（ ）A ．正方体B ．圆柱（第2题图）C ．圆锥D ．球考点：简单几何体的三视图． 分析： 根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．解答： 解：A 、主视图、俯视图都是正方形，故A 不符合题意； B 、主视图、俯视图都是矩形，故B 不符合题意；C 、主视图是三角形、俯视图是圆形，故C 符合题意；D 、主视图、俯视图都是圆，故D 不符合题意；故选：C ．点评： 本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从上面看得到的图形是俯视图．20. （2020年•泰州，第4题，3分）一个几何体的三视图如图所示，则该几何体可能是（ ）A ．B ．C ．D ．考点：由三视图判断几何体． 分析： 根据三视图判断圆柱上面放着小圆锥，确定具体位置后即可得到答案．解答： 解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合． 故选C ．点评： 本题考查了由三视图判断几何体，解题时不仅要有一定的数学知识，而且还应有一定的生活经验．21.（2020年•呼和浩特，第4题3分）如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（ ）A ． 60πB ．70π C ．90π D ．160π考点：由三视图判断几何体． 分析： 易得此几何体为空心圆柱，圆柱的体积=底面积×高，把相关数值代入即可求解．解答： 解：观察三视图发现该几何体为空心圆柱，其内径为3，外径为4，高为10，所以其体积为10×（42π﹣32π）=70π， 故选B ．点评：本题考查了由三视图判断几何体的知识，解决本题的关键是得到此几何体的形状，易错点是得到计算此几何体所需要的相关数据．22.（2020年•德州，第3题3分）图甲是某零件的直观图，则它的主视图为（ ）A ．B ．C ．D ．考点：简单组合体的三视图． 分析： 根据主视图是从正面看得到的视图判定则可． 解答： 解：从正面看，主视图为．故选A ．点评： 本题考查了三视图的知识，主视图是从物体的正面看得到的视图．23．（2020年年山东泰安，第3题3分）下列几何体，主视图和俯视图都为矩形的是（ ）A ．B ．C ．D ．解：A、圆柱主视图是矩形，俯视图是圆，故此选项错误；B、圆锥主视图是等腰三角形，俯视图是圆，故此选项错误；C、三棱柱主视图是矩形，俯视图是三角形，故此选项错误；D、长方体主视图和俯视图都为矩形，故此选项正确；故选：D．点评：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．5．（2020年湖南衡阳市，5，3）一个圆锥的三视图如图所示，则此圆锥的底面积为（）A．30πcm2B．25πcm2C．50πcm2D．100πcm2解析：根据主视图与左视图可以得到：圆锥的底面直径是10cm，利用圆的面积公式即可求解．答案：解：根据主视图与左视图可以得到：圆锥的底面直径是10cm，则此圆锥的底面积为：π（）2=25πcm2．故选B．点评：本题考查了圆锥的三视图，正确理解三视图得到：根据主视图与左视图可以得到：圆锥的底面直径是10cm是关键．第Ⅱ卷（非选择题共60分）二、填空题：本大题共7小题，其中16-22题每小题5分，共35分．只要求填写最后结果．1.（2020年年广东汕尾，第15题5分）写出一个在三视图中俯视图与主视图完全相同的几何体．分析：主视图、俯视图是分别从物体正面和上面看，所得到的图形．解：球的俯视图与主视图都为圆；正方体的俯视图与主视图都为正方形．故答案为：球或正方体．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．2．（2020年•浙江湖州，第12题4分）如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．分析：根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案．解：从上面看三个正方形组成的矩形，矩形的面积为1×3=3，故答案为：3．点评：本题考查了简单组合体的三视图，先确定俯视图，再求面积．3. （2020年•扬州）如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm ）可以得出该长方体的体积是 18cm 3．（第1题图）考点：由三视图判断几何体． 分析： 首先确定该几何体为立方体，并说出其尺寸，直接计算其体积即可．解答： 解：观察其视图知：该几何体为立方体，且立方体的长为3，宽为2，高为3，故其体积为：3×3×2=18， 故答案为：18．点评： 本题考查了由三视图判断几何体，牢记立方体的体积计算方法是解答本题的关键．1．（2013·济宁，14，3分）三棱柱的三视图如图所示，△EFG 中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．考点：由三视图判断几何体．[中国教^育@出~版&网%] 分析：根据三视图的对应情况可得出，△EFGFG上的高即为AB的长，进而求出即可．解答：解：过点E作EQ⊥FG于点Q，由题意可得出：FQ=AB，∵EG=12cm，∠EGF=30°，∴EQ=AB=×12=6（cm）．故答案为：6．点评：此题主要考查了由三视图解决实际问题，根据已知得出FQ=AB是解题关键．[来源%:中16．（2020年湖北荆州，16，3分）如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为__▲__cm2．(结果可保留根号)【解析】据图形得，纸盒的底面为正六边形，正六边形的直径为10 cm ，盒子的高为12 cm 。

投影与视图【考点整理】1．投影投影：物体在光线的照射下，在某个平面内形成的影子叫做______，光线叫做投射线，投影所在的平面叫做投影面．平行投影：平行的投射线所形成的投影叫做平行投影．物体的视图实际上是该物体在______光线下且光线与投影面垂直时形成的投影．中心投影：由同一点发出的投射线所形成的投影．【智慧锦囊】在阳光下，不同时刻，同一物体的影子长度不同；在同一时刻，不同物体的影子长与它们的高度成比例，即两物体影子之比_______其对应的高的比．2．物体的三视图三视图：物体在正投影面上的正投影叫做________；在水平投影面上的正投影叫做________；在左侧投影面上的正投影叫做________ ．主视图、左视图和俯视图合称三视图．三视图画法：首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图．主视图反映物体的_____和_____ ，俯视图反映物体的_____和_____ ，左视图反映物体的_____和_____ ．【智慧锦囊】画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等，看得见部分的轮廓线通常画成______，看不见部分的轮廓线通常画成______．3．图形的展开与折叠圆柱的表面展开图：由两个相同的圆形和一个长方形组成的．棱柱的表面展开图：按棱柱表面不同的棱剪开，可能得到不同的组合形式的平面展开图．圆锥的表面展开图：由一个圆和一个扇形组成．多面体的平面展开：通过实验操作、合理想象解决这类问题，也可先动手折一折．正方体的平面展开图：将正方体表面沿着某些棱展开成一个平面图形，需要剪开7条棱，由于剪开的方法不同，会得到11种不同形状的展开图．（1）一四一型：（2）二三一型（3）三三型⑩（4）二二二型4．正方体的常见截面形状截面一般有横截面(水平截)、纵截面(竖直截)、斜截面，得到的截面不同．【解题秘籍】1．数小正方体的个数的方法(1)主视图与俯视图的行数相同，其每列方块数是俯视图中该列中的最大数字；(2)左视图的列数与俯视图的列数相同，其每列的方块数是俯视图中该行中的最大数字．此类问题可用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”来理解．2．三视图的正逆向思维对三视图的考查主要有两类，一是根据所给物体画三视图，二是根据三视图描述物体形状．在画三视图要注意三视图的特征和视图时看不见的线要化为虚线，此考点是中考的热点考点．【易错提醒】1．注意区分平行投影与中心投影，理解各自特点和异同．2．画圆锥的俯视图时，应注意画上圆心(表示圆锥的顶点)．3．画简单组合体的三视图，要善于观察和想象，分清图形特征与位置关系．【题型解析】1.投影【例题1】如图是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）。

中考数学复习专题练习：投影与视图一、单选题（共19题；共38分）1、如图所示，该几何体的俯视图是（）A 、B 、C 、D 、2、如图，是一圆锥的左视图，根据图中所标数据，圆锥侧面展开图的扇形圆心角的大小为（）A、90°B、120°C、135°D、150°3、把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A 、B 、C 、D 、4、一个几何体的三视图如图所示，则这个几何体是（）A、球体B、圆锥C、棱柱D、圆柱5、下列几何体中，主视图和俯视图都为矩形的是（）A 、B 、C 、D 、6、圆桌面（桌面中间有一个直径为0.4m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为1.2m，桌面离地面1m，若灯泡离地面3m，则地面圆环形阴影的面积是（）A、0.324πm2B、0.288πm2C、1.08πm2D、0.72πm27、一个几何体的三视图如图所示，则该几何体的表面积为（）A、4πB、3πC、2π+4D、3π+48、三本相同的书本叠成如图所示的几何体，它的主视图是（）A 、B 、C 、D 、9、如图所示正三棱柱的主视图是（）A 、B 、C 、D 、10、下列四个几何体中，左视图为圆的是（）A 、B 、C 、D 、11、由六个相同的立方体搭成的几何体如图所示，则它的主视图是（）A 、B 、C 、D 、12、将如图绕AB边旋转一周，所得几何体的俯视图为（）A 、B 、C 、D 、13、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A 、B 、C 、D 、14、如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其俯视图是（）A 、B 、C 、D 、15、如图，一个正方体切去一个三棱锥后所得几何体的俯视图是（）A 、B 、C 、D 、16、如图是由5个相同的小正方体构成的几何体，其左视图是（）A 、B 、C 、D 、17、如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是（）A 、B 、C 、D 、18、如图是某工件的三视图，则此工件的表面积为（）A、15πcm2B、51πcm2C、66πcm2D、24πcm219、如图，按照三视图确定该几何体的全面积是（图中尺寸单位：cm）（）A、40πcm2B、65πcm2C、80πcm2D、105πcm2二、填空题（共4题；共4分）20、如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为________m．21、一个侧面积为16 πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为________cm．22、如果一个圆锥的主视图是等边三角形，俯视图是面积为4π的圆，那么它的左视图的高是________．23、如图是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．（结果保留π）三、作图题（共1题；共5分）24、由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．四、解答题（共1题；共5分）25、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（用阴影表示）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？五、综合题（共1题；共15分）26、如图，在矩形纸片ABCD中，AB=4，AD=12，将矩形纸片折叠，使点C落在AD边上的点M 处，折痕为PE，此时PD=3．(1)求MP的值(2)在AB边上有一个动点F，且不与点A，B重合．当AF等于多少时，△MEF的周长最小？(3)若点G，Q是AB边上的两个动点，且不与点A，B重合，GQ=2．当四边形MEQG的周长最小时，求最小周长值．（计算结果保留根号）答案解析一、单选题【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上往下看，可以看到C选项所示的图形．故选：C．【分析】根据俯视图是从物体的上面看得到的视图进行解答即可．本题考查了三视图的知识，掌握俯视图是从物体的上面看得到的视图是解题的关键．【答案】B【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：∵圆锥的底面半径为3，∴圆锥的底面周长为6π，∵圆锥的高是6 ，∴圆锥的母线长为=9，设扇形的圆心角为n°，∴=6π，解得n=120．答：圆锥的侧面展开图中扇形的圆心角为120°．故选B．【分析】根据圆锥的底面半径得到圆锥的底面周长，也就是圆锥的侧面展开图的弧长，根据勾股定理得到圆锥的母线长，利用弧长公式可求得圆锥的侧面展开图中扇形的圆心角．本题考查了圆锥的计算，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把的扇形的弧长等于圆锥底面周长作为相等关系，列方程求解．【答案】A【考点】平行投影【解析】【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选A．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选D．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．本题考查了由三视图来判断几何体，还考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力．【答案】B【考点】简单几何体的三视图【解析】【解答】解：A、圆锥的主视图是三角形，俯视图是带圆心的圆，故本选项错误；B、圆柱的主视图是矩形、俯视图是矩形，故本选项正确；C、球的主视图、俯视图都是圆，故本选项错误；D、三棱柱的主视图为矩形和俯视图为三角形，故本选项错误．故选：B．【分析】分别分析四个选项中圆锥、圆柱、球体、三棱柱的主视图、俯视图，从而得出都为矩形的几何体．本题考查了简单几何体的三视图，关键是培养学生的思考能力和对几何体三种视图的空间想象能力．【答案】D【考点】相似三角形的应用，中心投影【解析】【解答】解：如图所示：∵AC⊥OB，BD⊥OB，∴△AOC∽△BOC，∴= ，即= ，解得：BD=0.9m，同理可得：AC′=0.2m，则BD′=0.3m，∴S圆环形阴影=0.92π﹣0.32π=0.72π（m2）．故选：D．【分析】先根据AC⊥OB，BD⊥OB可得出△AOC∽△BOD，由相似三角形的对应边成比例可求出BD的长，进而得出BD′=0.3m，再由圆环的面积公式即可得出结论．本题考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：观察该几何体的三视图发现其为半个圆柱放在一个长方体的上面组成的一个几何体，半圆柱的直径为2，长方体的长为2，宽为1，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故选D．【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．【答案】B【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，三本相同的书本叠成如图所示的几何体，它的主视图是．故选：B．【分析】主视图是分别从物体正面看，所得到的图形．本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．【答案】C【考点】简单几何体的三视图【解析】【解答】解：如图所示正三棱柱的主视图是平行排列的两个矩形，故选B．【分析】找到从正面看所得到的图形即可．本题考查了三视图的知识，主视图是从物体的正面看得到的视图．注意本题不要误选C．【答案】C【考点】简单几何体的三视图【解析】【解答】解：因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是圆的几何体是球．故选：C.【分析】四个几何体的左视图：圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形，由此可确定答案．主要考查立体图形的左视图，关键根据圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形解答．【答案】A【考点】简单组合体的三视图【解析】【解答】解：结合几何体发现：从主视方向看到上面有一个正方形，下面有3个正方形，故选A．【分析】根据主视方向确定看到的平面图形即可．本题考查了简单组合体的三视图的知识，解题的关键是了解主视图是由主视方向看到的平面图形，属于基础题，难度不大．2、【答案】B【考点】点、线、面、体，简单组合体的三视图【解析】【解答】解：将该图形绕AB旋转一周后是由上面一个圆锥体、下面一个圆柱体的组合而成的几何体，从上往下看其俯视图是外面一个实线的大圆（包括圆心），里面一个虚线的小圆，故选：B．【分析】本题考查了简单组合体的三视图，从上面看得到的视图是俯视图．根据旋转抽象出该几何体，俯视图即从上向下看，看到的棱用实线表示；实际存在，没有被其他棱挡住，看不到的棱用虚线表示．【答案】A【考点】简单组合体的三视图【解析】【解答】解：从正面看易得第一层有2个正方形，第二层左边有一个正方形，第三层左边有一个正方形．故选A．【分析】本题考查了简单组合体的三视图的知识，主视图是从物体的正面看得到的视图．找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上面看，圆锥看见的是：圆和点，两个正方体看见的是两个正方形．故答案为：C．【分析】此题主要考查了三视图的知识，关键是掌握三视图的几种看法．找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【答案】D【考点】简单组合体的三视图【解析】【解答】解：所给图形的俯视图是D选项所给的图形．故选D．【分析】俯视图是从上向下看得到的视图，结合选项即可作出判断．本题考查了简单组合体的三视图，属于基础题，关键掌握俯视图是从上向下看得到的视图．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，如图是由5个相同的小正方体构成的几何体，其左视图是．故选：C．【分析】几何体的左视图有2列，每列小正方形数目分别为2，1；据此画出图形即可求解．此题考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．2、【答案】B【考点】简单组合体的三视图【解析】【解答】解：由题意得：俯视图与选项B中图形一致．故选B．【分析】根据组合图形的俯视图，对照四个选项即可得出结论．本题考查了简单组合体的三视图，解题的关键是会画简单组合图形的三视图．本题属于基础题，难度不大，解决该题型题目时，掌握简单组合体三视图的画法是关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由三视图，得，OB=3cm，0A=4cm，由勾股定理，得AB= =5cm，圆锥的侧面积×6π×5=15πcm2，圆锥的底面积π×（）2=9πcm，圆锥的表面积15π+9π=24π（cm2），故选：D．【分析】根据三视图，可得几何体是圆锥，根据勾股定理，可得圆锥的母线长，根据扇形的面积公式，可得圆锥的侧面积，根据圆的面积公式，可得圆锥的底面积，可得答案．本题考查了由三视图判断几何体，利用三视图得出圆锥是解题关键，注意圆锥的侧面积等于圆锥的底面周长与母线长乘积的一半．【答案】B【考点】由三视图判断几何体【解析】【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8cm，底面半径为10÷2=5cm，故表面积=πrl+πr2=π×5×8+π×52=65πcm2．故选：B．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状，确定圆锥的母线长和底面半径，从而确定其表面积．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．二、填空题2、【答案】3【考点】中心投影【解析】【解答】解：如图，∵CD∥AB∥MN，∴△ABE∽△CDE，△ABF∽△MNF，∴，，即，，解得：AB=3m，答：路灯的高为3m．【分析】根据CD∥AB∥MN，得到△ABE∽△CDE，△ABF∽△MNF，根据相似三角形的想知道的，，即可得到结论．本题考查了中心投影，相似三角形的判定和性质，熟练掌握相似三角形的判定和性质是解题的关键．2、【答案】4【考点】圆锥的计算，由三视图判断几何体，等腰直角三角形【解析】【解答】解：设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴2r= l，∴侧面积S侧=πrl=2πr2=16 πcm2，解得r=4，l=4 ，∴圆锥的高h=4cm，故答案为：4．【分析】设底面半径为r，母线为l，由轴截面是等腰直角三角形，得出2r= l，代入S侧=πrl，求出r，l，从而求得圆锥的高．本题考查了圆锥的计算，解题的关键是能够熟练掌握有关的计算公式，难度不大．2、【答案】2【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：设圆锥的底面圆的半径为r，则πr2=4π，解得r=2，因为圆锥的主视图是等边三角形，所以圆锥的母线长为4，所以它的左视图的高= =2 ．故答案为2 ．【分析】先利用圆的面积公式得到圆锥的底面圆的半径为2，再利用等边三角形的性质得母线长，然后根据勾股定理计算圆锥的高．本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．【答案】24π【考点】由三视图判断几何体【解析】【解答】解：由图可知，圆柱体的底面直径为4，高为6，所以，侧面积=π（×4）2×6=24π．故答案为：24π．【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，根据主视图判断出圆柱体的底面直径与高是解题的关键．三、作图题【答案】解：如图所示，【考点】轴对称图形，由三视图判断几何体，作图-三视图【解析】【分析】根据俯视图和左视图可知，该几何体共两层，底层有9个正方体，上层中间一行有正方体，若使主视图为轴对称图形可使中间一行、中间一列有一个小正方体即可．本题主要考查三视图还原几何体及轴对称图形，解题的关键是根据俯视图和左视图抽象出几何体的大概轮廓．四、解答题【答案】解：（1）画图如下：（2）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，2+1+1=4（个）．故最多可再添加4个小正方体．【考点】作图-三视图【解析】【分析】（1）由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（2）可在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，相加即可求解．五、综合题【答案】（1）解：∵四边形ABCD为矩形，∴CD=AB=4，∠D=90°，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴PD=PH=3，CD=MH=4，∠H=∠D=90°，∴MP==5；（2）解：如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，则点F即为所求，过点E作EN⊥AD，垂足为N，∵AM=AD﹣MP﹣PD=12﹣5﹣3=4，∴AM=AM′=4，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴∠CEP=∠MEP，而∠CEP=∠MPE，∴∠MEP=∠MPE，∴ME=MP=5，在Rt△ENM中，MN===3，∴NM′=11，∵AF∥ME，∴△AFM′∽△NEM′，∴=，即=，解得AF=，即AF=时，△MEF的周长最小.（3）解：如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，∵ER=GQ，ER∥GQ，∴四边形ERGQ是平行四边形，∴QE=GR，∵GM=GM′，∴MG+QE=GM′+GR=M′R，此时MG+EQ最小，四边形MEQG的周长最小，在Rt△M′RN中，NR=4﹣2=2，M′R==5，∵ME=5，GQ=2，∴四边形MEQG的最小周长值是7+5．【考点】翻折变换（折叠问题），简单几何体的三视图【解析】【解答】（1）根据折叠的性质和矩形性质以得PD=PH=3，CD=MH=4，∠H=∠D=90°，然后利用勾股定理可计算出MP=5；（2）如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，利用两点之间线段最短可得点F即为所求，过点E作EN⊥AD，垂足为N，则AM=AD﹣MP﹣PD=4，所以AM=AM′=4，再证明ME=MP=5，接着利用勾股定理计算出MN=3，所以NM′=11，然后证明△AFM′∽△NEM′，则可利用相似比计算出AF；（3）如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，易得QE=GR，而GM=GM′，于是MG+QE=M′R，利用两点之间线段最短可得此时MG+EQ最小，于是四边形MEQG的周长最小，在Rt△M′RN中，利用勾股定理计算出M′R=5，易得四边形MEQG的最小周长值是7+5．【分析】此题考查了几何图形中的折叠问题，涉及勾股定理，三角形相似以及最值问题。

初三数学投影与视图试题答案及解析1.一个几何体的三个视图如图所示，这个几何体是（）A．圆柱B．球C．圆锥D．正方体【答案】A．【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．因此，由主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆形可得为圆柱体．故选A．【考点】由三视图判断几何体．2.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．【答案】3.【解析】根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案：从上面看三个正方形组成的矩形，矩形的面积为1×3=3.【考点】简单组合体的三视图.3.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．4.下列几何体中，同一个几何体的主视图与俯视图不同的是（）A．圆柱B．正方体C．圆锥D．球【答案】C【解析】A、主视图是矩形，俯视图是矩形，主视图与俯视图相同，故本选项错误；B、主视图是正方形，俯视图是正方形，主视图与俯视图相同，故本选项错误；C、主视图是三角形，俯视图是圆及圆心，主视图与俯视图不相同，故本选项正确；D、主视图是圆，俯视图是圆，主视图与俯视图相同，故本选项错误．【考点】三视图5.右图是一个由4个相同的正方体组成的立体图形，它的三视图是（）【答案】A．【解析】从正面看可得从左往右2列正方形的个数依次为1，2；从左面看可得到从左往右2列正方形的个数依次为2，1；从上面看可得从上到下2行正方形的个数依次为1，2，故选A．【考点】简单组合体的三视图．6.如图，由三个小立方块搭成的俯视图是（）【答案】A．【解析】从上面看可得到两个相邻的正方形．故选A．【考点】简单组合体的三视图．7.下列几何体的主视图是三角形的是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可：A、主视图为矩形，错误；B、主视图为三角形，正确；C、主视图为圆，错误；D、主视图为正方形，错误．故选B．【考点】简单几何体的三视图．8.下图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π【答案】B.【解析】由几何体的三视图得，几何体是高为10，外径为8。
