数学中考 考点26 投影与视图(知识精讲)-2019年中考数学必备之考点精讲与真题演练(解析版)

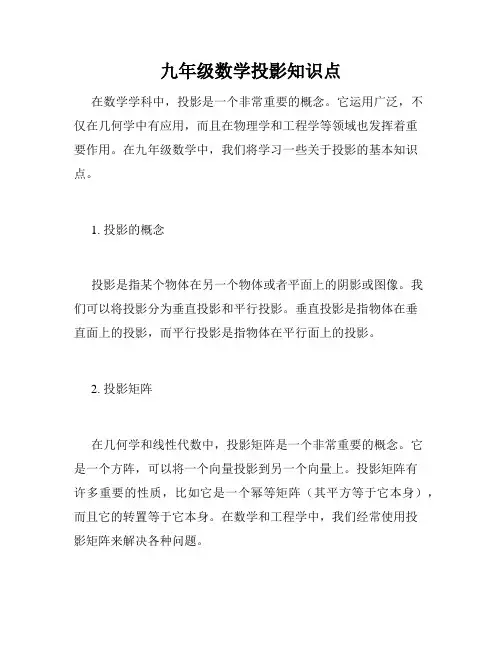

九年级数学投影知识点在数学学科中，投影是一个非常重要的概念。

它运用广泛，不仅在几何学中有应用，而且在物理学和工程学等领域也发挥着重要作用。

在九年级数学中，我们将学习一些关于投影的基本知识点。

1. 投影的概念投影是指某个物体在另一个物体或者平面上的阴影或图像。

我们可以将投影分为垂直投影和平行投影。

垂直投影是指物体在垂直面上的投影，而平行投影是指物体在平行面上的投影。

2. 投影矩阵在几何学和线性代数中，投影矩阵是一个非常重要的概念。

它是一个方阵，可以将一个向量投影到另一个向量上。

投影矩阵有许多重要的性质，比如它是一个幂等矩阵（其平方等于它本身），而且它的转置等于它本身。

在数学和工程学中，我们经常使用投影矩阵来解决各种问题。

3. 投影的性质投影有许多有趣的性质。

首先，如果我们有两个平行的物体，它们在同一个平面上投影的长度将相等。

其次，如果我们有一个点和一个平面，那么该点到平面的投影将是离该点最近的平面上的点。

这些性质对于我们理解和应用投影非常有帮助。

4. 投影的应用投影在现实世界中有许多应用。

在建筑设计中，建筑师常常使用投影来绘制房屋的立面图和平面图。

在航空航天工程中，工程师使用投影来计算飞机或火箭在空中的位置和速度。

在计算机图形学中，投影可以用来生成三维模型的二维图像。

这些应用都需要对投影有深入的了解。

5. 投影的计算方法计算投影是学习投影的关键。

在数学中，有几种方法可以计算投影。

其中一种常见的方法是使用向量的点积。

另一种方法是使用投影矩阵。

这些方法都有自己的优缺点，根据具体问题的需求选择适当的方法非常重要。

6. 投影的拓展投影作为一个重要的数学概念，在高中和大学的数学课程中也会进一步拓展。

在高级几何学中，我们将学习更复杂的投影形式，如斜投影和透视投影。

在线性代数中，我们将进一步研究投影矩阵和它们的性质。

这些知识将为我们深入理解和应用投影提供更多的工具和方法。

总之，投影是数学中一个基础但非常重要的概念。

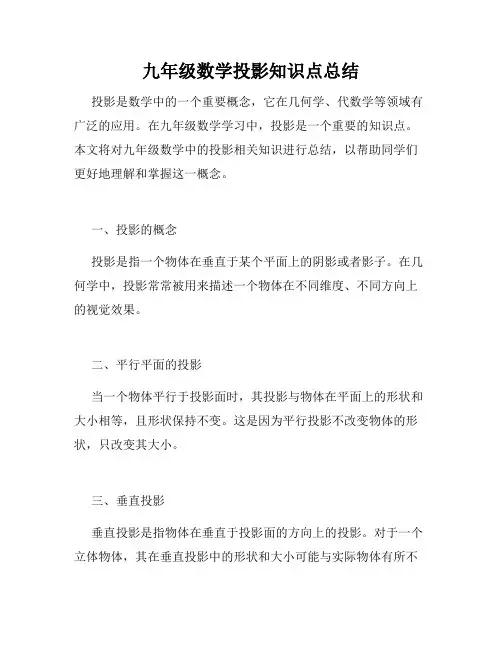

九年级数学投影知识点总结投影是数学中的一个重要概念，它在几何学、代数学等领域有广泛的应用。

在九年级数学学习中，投影是一个重要的知识点。

本文将对九年级数学中的投影相关知识进行总结，以帮助同学们更好地理解和掌握这一概念。

一、投影的概念投影是指一个物体在垂直于某个平面上的阴影或者影子。

在几何学中，投影常常被用来描述一个物体在不同维度、不同方向上的视觉效果。

二、平行平面的投影当一个物体平行于投影面时，其投影与物体在平面上的形状和大小相等，且形状保持不变。

这是因为平行投影不改变物体的形状，只改变其大小。

三、垂直投影垂直投影是指物体在垂直于投影面的方向上的投影。

对于一个立体物体，其在垂直投影中的形状和大小可能与实际物体有所不同。

在垂直投影中，物体的各个部分可能相互重叠，导致投影形状的变化。

四、平面图形在不同视图中的投影在九年级数学中，学生需要了解并应用关于平面图形在不同视图中的投影。

通过投影的概念，可以将三维空间中的图形投影到二维平面上。

这样，我们可以更方便地观察和研究图形的性质。

五、平行投影与透视投影的比较平行投影和透视投影是两种常见的投影方法。

平行投影是指从无穷远处以平行的方向投射光线，将物体投影到平面上。

透视投影是指从一个点出发，将物体投影到平面上。

平行投影保持物体的形状和大小，而透视投影会产生空间感和立体感。

六、投影的应用投影在日常生活和科学研究中有广泛的应用。

在建筑设计中，投影可以帮助设计师预测建筑物在不同时间和位置的阴影。

在地图制作中，投影可以帮助我们将地球表面的曲面投影到平面上，使得地图更易于理解和使用。

七、投影的数学表示对于一个三维空间内的点，我们可以使用向量来表示其投影点的坐标。

通过向量的运算，我们可以计算出点在某个平面上的投影点坐标。

八、综合问题解析在九年级数学中，投影也常常出现在综合问题中。

通过理解和掌握投影的相关知识，同学们可以更好地解决各种数学问题，特别是几何问题。

九、小结投影是九年级数学中的一个重要知识点，它在几何学和代数学中有广泛的应用。

二十六尺规作图、投影与视图1.(2023·河南)北宋时期的汝官窑天蓝釉刻花鹅颈瓶是河南博物院九大镇院之宝之一,具有极高的历史价值、文化价值.如图所示,关于它的三视图,下列说法正确的是(A)A.主视图与左视图相同B.主视图与俯视图相同C.左视图与俯视图相同D.三种视图都相同2.如图所示,夜晚路灯下同样高的旗杆,离路灯越近,它的影子(B)A.越长B.越短C.一样长D.无法确定3.(2022•遵义)如图是《九章算术》中“堑堵”的立体图形,它的左视图为(A)4.(2022•鄂尔多斯)下列尺规作图不能得到平行线的是(D)5.(2023•潍坊)在我国古代建筑中经常使用榫卯构件,如图是某种榫卯构件的示意图,其中卯的俯视图是(C)6.(2023•长春)如图,用尺规作∠MAN的平分线,根据作图痕迹,下列结论不一定正确的是(B)A.AD=AEB.AD=DFC.DF=EFD.AF⊥DE7.(2022•贵阳)如图,已知∠ABC=60°,点D为BA边上一点,BD=10,点O为线段BD的中点,以点O为圆心,线段OB长为半径作弧,交BC于点E,连接DE,则BE的长是(A)A.5B.5√2C.5√3D.5√58.沿正方体相邻的三条棱的中点截掉一部分,得到如图所示的几何体,则它的主视图是(D)9.(2023•牡丹江)由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示,则搭成该几何体所用的小正方体的个数最多是(B)A.6B.7C.8D.910.(2023·济宁)一个几何体的三视图如图,则这个几何体的表面积是(B)A.39πB.45πC.48πD.54π11.(2023·永州)如图,在Rt△ABC中,∠C=90°,以B为圆心,任意长为半径画弧,分别交AB,BC于点M,N,再分别以M,N为圆心,大于12MN的定长为半径画弧,两弧交于点P,作射线BP交AC于点D,作DE⊥AB,垂足为E,则下列结论不一定正确的是(C)A.BC=BEB.CD=DEC.BD=ADD.BD一定经过△ABC的内心12.(2023•枣庄)如图,在△ABC中,∠ABC=90°,∠C=30°,以点A为圆心,以AB的长为半径作弧交AC于点D,连接BD,再分别以点B,D为圆心,大于12BD的长为半径作弧,两弧交于点P,作射线AP交BC于点E,连接DE,则下列结论不正确的是(D)A.BE=DEB.AE=CEC.CE=2BED.S△EDCS△ABC=√3313.(2023·黄冈)如图,在矩形ABCD中,AB=3,BC=4,以点B为圆心,适当长为半径画弧,分别交BC,BD于点E,F,再分别以点E,F为圆心,大于1EF长为半径画弧交于点P,作射线BP,过点C作2BP的垂线分别交BD,AD于点M,N,则CN的长为(A)A.√10B.√11C.2√3D.414.如图,长方体的一个底面ABCD在投影面α上,M,N分别是侧棱BF,CG的中点,矩形EFGH与矩形EMNH的投影都是矩形ABCD,设它们的面积分别是S1,S2,S,则S1,S2,S的大小关系是S=S<S2(用“=”“>”或“<”连起来)115.(2023•陕西)如图,已知△ABC,∠B=48°,请用尺规作图法,在△ABC内部求作一点P.使PB=PC.且∠PBC=24°.(保留作图痕迹,不写作法)【解析】如图,点P即为所求.。

投影与视图—知识讲解【学习目标】1.以分析实际例子为背景，认识投影和视图的基本概念和基本性质；2.通过讨论简单立体图形(包括相应的表面展开图)与它的三视图的相互转化，经历画图、识图等过程，分析立体图形和平面图形之间的联系，提高空间想象能力；3.通过制作立体模型的学习，在实际动手中进一步加深对投影和视图知识的认识，在实践活动中培养实际操作能力.【要点梳理】要点一、平行投影1.一般地，用光线照射物体，在某个平面(地面或墙壁等)上得到的影子，叫做物体的投影.只要有光线，有被光线照到的物体，就存在影子.太阳光线可看做平行的，象这样的光线照射在物体上，所形成的投影叫做平行投影.由此我们可得出这样两个结论：(1)等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.(2)等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系（1）在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.（2）在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.要点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.要点二、中心投影若一束光线是从一点发出的，像这样的光线照射在物体上所形成的投影，叫做中心投影.这个“点”就是中心，相当于物理上学习的“点光源”.生活中能形成中心投影的点光源主要有手电筒、路灯、台灯、投影仪的灯光、放映机的灯光等.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.要点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.要点三、中心投影与平行投影的区别与联系1.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.2.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.要点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.要点四、正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.(1)线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.(2)平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的形状、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.(3)立体图形的正投影.物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.要点诠释：(1)正投影是特殊的平行投影，它不可能是中心投影.(2)由线段、平面图形和立体图形的正投影规律，可以识别或画出物体的正投影.(3)由于正投影的投影线垂直于投影面，一个物体的正投影与我们沿投影线方向观察这个物体看到的图象之间是有联系的.要点五、三视图1.三视图的概念（1）视图从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.（2）正面、水平面和侧面用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下面的面叫做水平面，右边的面叫做侧面.（3）三视图一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.要点诠释：物体的三视图的位置是有严格规定的，不能随意乱放.三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.要点六、画几何体的三视图画图方法：画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.要点七、由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图问题1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．类型二、投影的应用2．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）【答案与解析】解：（1）AB=ACtan30°=12×=4（米）．答：树高约为4米．（2）如图（2），B1N=AN=AB1sin45°=4×=2（米）．NC1=NB1tan60°=2×=6（米）．AC1=AN+NC1=2+6．当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB的⊙A相切时影长最大）AC2=2AB2=；【总结升华】此题考查了平行投影；通过作高线转化为直角三角形的问题，当太阳光线与圆弧相切时树影最长，是解题的关键．类型三、由三视图描述物体的形状3．如图所示，这是个由小立方体搭成的几何体从上面看的视角，小正方形中的数字表示在该位置的小立方体的个数，请画出从正面看和左面看的视图．【思路点拨】由已知条件可知，从正面看有4列，每列小正方数形数目分别为2，2，3，2；从左面看有2列，每列小正方形数目分别为3，2．据此可画出图形．【解析】解：如图所示：．【总结升华】此题主要考查了几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型四、三视图的有关计算4．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【答案与解析】长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【高清课程名称：投影与视图高清ID号：398414关联的位置名称（播放点名称）：课题学习】【变式】某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图所示)，请你按照三视图确定制作每个密封罐所需钢板的面积(单位：mm)．【答案】由三视图可知，密封罐的形状是正六棱柱(如图(1)所示)．密封罐的高为50mm，底面正六边形的对角线为100mm，边长为50 mm，如图(2)所示．由展开图可知，制作一个密封罐所需钢板的面积为S＝6×50×50+2×6×12×50×50×sin60°＝6×50°×312⎛+⎝⎭≈27990(mm2)．附录资料：弧长和扇形面积、圆锥的侧面展开图—知识讲解（基础）【学习目标】1.通过复习圆的周长、圆的面积公式，探索n°的圆心角所对的弧长和扇形面积的计算公式，并应用这些公式解决问题；2.了解圆锥母线的概念，理解圆锥侧面积计算公式，理解圆锥全面积的计算方法，会应用公式解决问题；3. 能准确计算组合图形的面积.【要点梳理】要点一、弧长公式半径为R的圆中360°的圆心角所对的弧长(圆的周长)公式：n°的圆心角所对的圆的弧长公式：(弧是圆的一部分)要点诠释：(1)对于弧长公式，关键是要理解1°的圆心角所对的弧长是圆周长的，即；(2)公式中的ｎ表示1°圆心角的倍数，故ｎ和180都不带单位，R为弧所在圆的半径；(3)弧长公式所涉及的三个量：弧长、圆心角度数、弧所在圆的半径，知道其中的两个量就可以求出第三个量.要点二、扇形面积公式1.扇形的定义由组成圆心角的两条半径和圆心角所对的弧所围成的图形叫做扇形.2.扇形面积公式半径为R的圆中360°的圆心角所对的扇形面积(圆面积)公式：n°的圆心角所对的扇形面积公式：要点诠释：(1)对于扇形面积公式，关键要理解圆心角是1°的扇形面积是圆面积的，即；(2)在扇形面积公式中，涉及三个量：扇形面积S、扇形半径R、扇形的圆心角，知道其中的两个量就可以求出第三个量.(3)扇形面积公式，可根据题目条件灵活选择使用，它与三角形面积公式有点类似，可类比记忆；(4)扇形两个面积公式之间的联系：.要点三、圆锥的侧面积和全面积连接圆锥顶点和底面圆上任意一点的线段叫做圆锥的母线.圆锥的母线长为，底面半径为r，侧面展开图中的扇形圆心角为n°，则圆锥的侧面积2360l S rl ππ=扇n =， 圆锥的全面积.要点诠释：扇形的半径就是圆锥的母线，扇形的弧长就是圆锥底面圆的周长.因此，要求圆锥的侧面积就是求展开图扇形面积，全面积是由侧面积和底面圆的面积组成的.【典型例题】类型一、弧长和扇形的有关计算1．如图（1），AB 切⊙O 于点B ，OA=23，AB=3，弦BC∥OA，则劣弧BC 的弧长为（ ）． A ．33π B ．32πC ．πD ．32π图（1） 【答案】A.【解析】连结OB 、OC ，如图（2）则0OBA ∠︒＝9，OB=3，0A ∠︒＝3，0AOB ∠︒＝6， 由弦BC ∥OA 得60OBC AOB ∠∠=︒＝， 所以△OBC 为等边三角形，0BOC ∠︒＝6. 则劣弧BC 的弧长为6033=1803ππ，故选A. 图（2） 【总结升华】主要考查弧长公式：.举一反三：【变式】制作弯形管道时，需要先按中心线计算“展直长度”再下料，•试计算如图所示的管道的展直长度，即的长(结果精确到0.1mm)CBAO【答案】R=40mm ，n=110∴的长==≈76.8(mm)因此，管道的展直长度约为76.8mm ．【高清ID 号：359387 高清课程名称： 弧长 扇形 圆柱 圆锥关联的位置名称（播放点名称）：经典例题1-2】2．如图，⊙O 的半径等于1，弦AB 和半径OC 互相平分于点M.求扇形OACB 的面积（结果保留π）【答案与解析】∵弦AB 和半径OC 互相平分，∴OC ⊥AB ，OM=MC=OC=OA ．∴∠B=∠A=30°，∴∠AOB=120°∴S 扇形=．【总结升华】运用了垂径定理的推论，考查扇形面积计算公式.举一反三：【高清ID 号：359387 高清课程名称：弧长 扇形 圆柱 圆锥关联的位置名称（播放点名称）：经典例题1-2】【变式】如图（1），在△ABC 中，BC=4，以点A 为圆心，2为半径的⊙A 与BC 相切于点D ，交AB 于E ，交AC 于F ，点P 是⊙A 上的一点，且∠EPF=40°，则图中阴影部分的面积是（ ）． A ．449-π B ．849-π C ．489-π D ．889-π图（1）【答案】连结AD ，则AD ⊥BC ，A EB F P△ABC的面积是：BC•AD=×4×2=4，∠A=2∠EPF=80°．则扇形EAF的面积是：2 8028=. 3609ππ⨯故阴影部分的面积=△ABC的面积-扇形EAF的面积=84-9π．图（2）故选B．类型二、圆锥面积的计算3．（2014秋•广东期末）如图，一个圆锥的高为cm，侧面展开图是半圆，求：（1）圆锥的底面半径r与母线R之比；（2）圆锥的全面积．【思路点拨】（1）设出圆锥的底面半径及圆锥的母线长，利用底面周长等于圆锥的弧长得到圆锥的母线与底面的半径之比即可；（2）首先求得圆锥的底面半径和圆锥的母线长，然后利用圆锥的侧面积的计算方法求得其侧面积即可．【答案与解析】解：（1）由题意可知∴，R=2r（3分）r：R=r：2r=1：2；（2）在Rt△AOC中，∵R2=r2+h2∴，4r2=r2+27r2=9，r=±3∵r＞0∴r=3，R=6.∴S侧=πRr=18π（cm2）（cm2）∴S全=S侧+S底=18π+9π=27π（cm2）．【总结升华】本题考查了圆锥的计算，解题的关键是牢记有关的公式．类型三、组合图形面积的计算4．（2015•槐荫区三模）如图，AB是⊙O的直径，弦CD⊥AB，垂足为E，∠CDB=30°，CD=2，求图中阴影部分的面积．【答案与解析】解：∵AB是⊙O的直径，弦CD⊥AB，∴CE=．∵∠CDB=30°，∴∠COE=60°，在Rt△OEC中，OC==2，∵CE=DE，∠COE=∠DBE=60°∴Rt△COE≌Rt△DBE，∴S阴影=S扇形OBC=π×OC2=π×4=π．【总结升华】本题考查了垂径定理，扇形的面积等，解此题的关键是求出扇形和三角形的面积．。

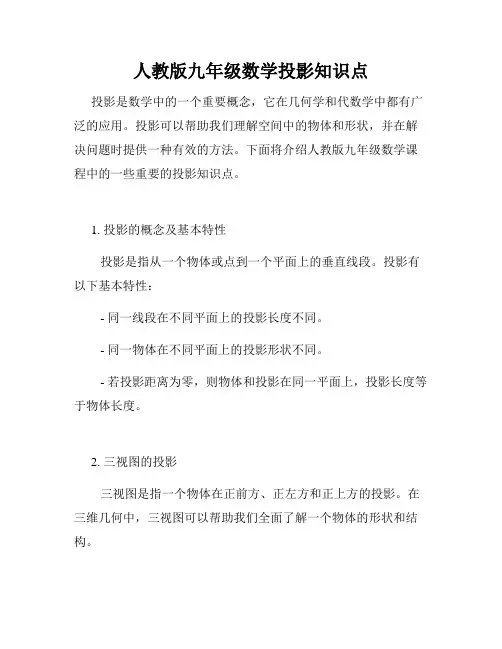

人教版九年级数学投影知识点投影是数学中的一个重要概念，它在几何学和代数学中都有广泛的应用。

投影可以帮助我们理解空间中的物体和形状，并在解决问题时提供一种有效的方法。

下面将介绍人教版九年级数学课程中的一些重要的投影知识点。

1. 投影的概念及基本特性投影是指从一个物体或点到一个平面上的垂直线段。

投影有以下基本特性：- 同一线段在不同平面上的投影长度不同。

- 同一物体在不同平面上的投影形状不同。

- 若投影距离为零，则物体和投影在同一平面上，投影长度等于物体长度。

2. 三视图的投影三视图是指一个物体在正前方、正左方和正上方的投影。

在三维几何中，三视图可以帮助我们全面了解一个物体的形状和结构。

3. 平行投影和透视投影平行投影是指投影线与投影平面平行的投影方式，常用于制图和工程设计；透视投影是指投影线与投影平面不平行的投影方式，常用于艺术绘画中创造立体感。

4. 空间几何体的投影问题在空间几何中，常常需要求解物体在不同平面上的投影长度、投影面积和投影体积等问题。

通过运用投影的基本概念和几何知识，可以解决这些问题。

5. 投影在日常生活中的应用投影的概念和方法在日常生活中有许多应用。

例如，建筑师需要进行建筑物的投影设计；摄影师需要了解光线的投影特性来拍摄美丽的照片；地图制作人员需要进行地图的投影制作等。

6. 投影的数学模型投影问题可以通过数学模型来进行求解。

常见的数学模型包括平行光线投影模型、透视投影模型和立体图形的投影模型等。

通过运用这些模型，可以简化复杂的投影问题并得出准确的结果。

本文简要介绍了人教版九年级数学课程中的一些重要的投影知识点，包括投影的概念及基本特性、三视图的投影、平行投影和透视投影、空间几何体的投影问题、投影在日常生活中的应用以及投影的数学模型。

通过掌握这些知识，可以帮助同学们更好地理解和应用投影的概念，提高数学解题和实际问题解决的能力。

初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。

(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。

(4)正投影:投影线垂直于投影面产生的投影叫做正投影。

注:物体正投影的形状、大小与它相对于投影面的位置有关。

2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。

(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。

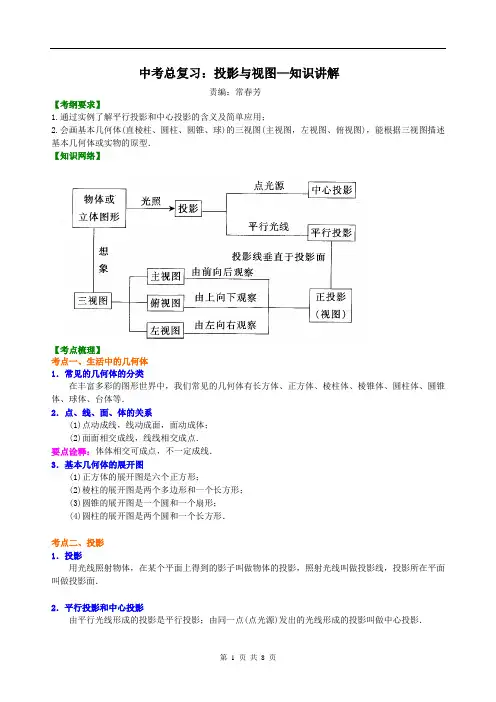

中考总复习：投影与视图—知识讲解责编：常春芳【考纲要求】1.通过实例了解平行投影和中心投影的含义及简单应用；2.会画基本几何体(直棱柱、圆柱、圆锥、球)的三视图(主视图，左视图、俯视图)，能根据三视图描述基本几何体或实物的原型．【知识网络】【考点梳理】考点一、生活中的几何体1．常见的几何体的分类在丰富多彩的图形世界中，我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等．2．点、线、面、体的关系(1)点动成线，线动成面，面动成体；(2)面面相交成线，线线相交成点．要点诠释：体体相交可成点，不一定成线．3．基本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形．考点二、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．考点三、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．【典型例题】类型一、三视图及展开图1．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的主视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22 B．19 C．16 D．13【思路点拨】视图、俯视图是分别从物体正面、上面看，所得到的图形.【答案】D；【解析】综合主视图和俯视图，这个几何体的底层最少有3+3+1=7个小正方体，第二层最少有3个，第三层最少有2个，第四层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个．故答案为：13．【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图正好相反．举一反三：【变式1】（2014秋•莲湖区校级期末）用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个．。

九年级数学投影和视图知识点随着科技的发展和社会的进步，我们生活中的许多事物都跟几何形体有关。

为了更好地理解和描述这些物体，我们需要掌握一些数学知识，尤其是关于投影和视图的概念。

一、什么是投影？投影是指将三维空间中的物体沿某个方向投射到二维平面上的过程。

在实际生活中，我们可以用手机或相机拍摄照片，也可以用幻灯机或投影仪将图片或视频投射到屏幕上，这些都是投影。

那么，如何计算物体的投影呢？首先，我们要确定投影的方向和投影面。

然后，通过与投影面垂直的直线或射线与物体的交点，就可以确定物体的投影。

二、什么是正投影和斜投影？在正投影中，物体与投影面垂直，也就是说，投影是垂直于投影面的。

这种投影形式常常出现在我们的日常生活中，比如我们站在墙前，头上的阴影就是一种垂直投影。

而在斜投影中，物体与投影面不垂直，投影是倾斜的。

这种投影形式更贴近我们在屏幕上所看到的图像，比如电视、电影中的画面，都是通过斜投影来展示的。

三、什么是视图？视图是指通过某种角度观察物体所得到的结果。

我们可以从不同的角度观察同一个物体，得到不同的视图。

常见的视图有正视图、侧视图和俯视图。

正视图是指从物体的正面观察，得到的视图。

正视图可以清楚地看到物体的正面形状和细节。

侧视图是指从物体的侧面观察，得到的视图。

侧视图可以清楚地看到物体的侧面形状和细节。

俯视图是指从物体的上方俯视，得到的视图。

俯视图可以清楚地看到物体的顶部形状和细节。

四、如何绘制视图？为了正确地绘制视图，我们需要了解物体的投影。

以正视图为例，可以从俯视图中获取物体在平面上的投影形状和尺寸，然后根据这些投影进行绘制。

首先，我们可以在平面上绘制出物体的投影。

然后，根据投影的形状和尺寸，再根据一定的比例关系，绘制出物体的正面形状和细节。

绘制侧视图和俯视图的方法与此类似，只需根据不同的视角和投影，绘制出对应的视图即可。

五、为什么学习投影和视图？学习投影和视图的目的是为了更好地理解和描述三维空间中的物体。

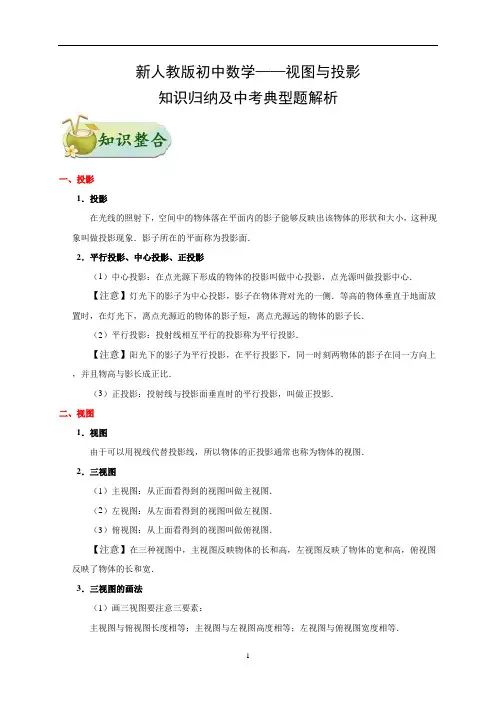

新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为（cm），∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。

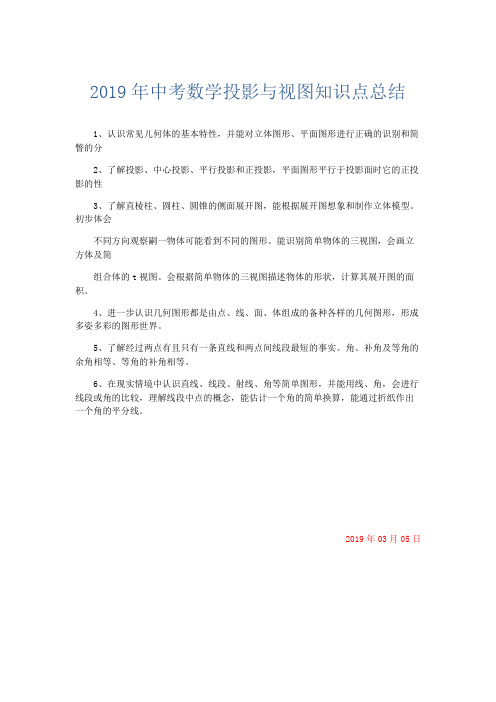

2019年中考数学投影与视图知识点总结
1、认识常见儿何体的基本特性，并能对立体图形、平面图形进行正确的识别和简瞥的分
2、了解投影、中心投影、平行投影和正投影，平面图形平行于投影面时它的正投影的性
3、了解直棱柱、圆柱、圆锥的侧面展开图，能根据展开图想象和制作立体模型。

初步体会
不同方向观察嗣一物体可能看到不同的图形。

能识别简单物体的三视图，会画立方体及简
组合体的t视图。

会根据简单物体的三视图描述物体的形状，计算其展开图的面积。

4、进一步认识几何图形都是由点、线、面、体组成的备种各样的几何图形，形成多姿多彩的图形世界。

5、了解经过两点有且只有一条直线和两点间线段最短的事实。

角、补角及等角的余角相等、等角的补角相等。

6、在现实情境中认识直线、线段、射线、角等简单图形，并能用线、角，会进行线段或角的比较，理解线段中点的概念，能估计一个角的简单换算，能通过折纸作出一个角的平分线。

2019年03月05日。

【人教版】初中数学九年级知识点总结：29投影与视图【编者按】本章中我们将了解投影的基础知识，并借助投影的原理认识视图，然后进一步讨论：如何由立体图画出三视图，如何由三视图想象出立体图。

通过本章学习，要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念；会画事物的三视图，学会关注生活中有关投影的数学问题，提高数学的应用意识。

一、目标与要求通过本章知识点的归纳总结，同学们应该熟练掌握以下内容。

1.会从投影的角度理解视图的概念2.会画简单几何体的三视图3.通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系4.明确正投影与三视图的关系5.经历探索简单立体图形的三视图的画法，能识别物体的三视图6.培养动手实践能力，发展空间想象能力。

二、知识框架三、重点、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图，能够做出简单立体图形的三视图的画法。

难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解。

四、知识点、概念总结1.投影：从初中数学的角度来说，一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。

平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影。

中心投影：由同一点（点光源发出的光线）形成的投影。

平行投影与中心投影的区别与联系：区别联系光线物体与投影面平行时的投影平行投影平行的投射线全等都是物体在光线的照射下，在某个平面内形成的影子。

(即都是投影)中心投影从一点出发的投射线放大(位似变换)正投影：投影线垂直于投影面产生的投影。

物体正投影的形状、大小与它相对于投影面的位置和角度有关。

斜投影：投影线不平行于投影面产生的投影。

2.三视图：三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

视图：将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
