改性塑料和非改性塑料的区别

原辅材料介绍一、原料类1、PA6原料PA6新料主要通过粘度来区分，一般常用的粘度为2.5-2.8，粘度高，相对的物性略高，流动性会降低一些，这主要跟原料的分子链长有关。

通常大部分改性厂选用的底料都会选择2.8粘度，第一物性略高、容易买，第二价格比2.5的便宜2000元/吨左右。

国内生产PA6的厂家很多，大型的有广东新会美达、巴陵石化、瑞美福，小型的如无锡的欣欣化纤、长安高分子等，各家公司的指标不一样，主要体现在分子链长上和颜色上，巴陵石化的PA6在高温下较易变黄，但价格相对便宜一些，新会美达和欣欣化纤的料在使用过程中相对比较稳定，颜色和物性比较容易控制。

纺丝料主要是由工业喷丝产生的废料经过单螺杆造粒制成的，这种丝主要就分透光料和消光料，这两者的区别主要就是看材料里面是否有钛白粉。

好的透光料颜色光泽非常好，黑点少，而且由于是喷丝级尼龙，所以粘度在2.5左右，流动性高，所以经常拿来替代新料使用；消光料根据颜色分为大白料、中白料、下白料，价格也是根据颜色的不同而变化，消光料一般用来做尼龙增韧产品，因为材料本身有钛白粉，所以只能做物性要求一般的尼龙加纤产品，因为钛白粉会降低加纤产品的性能，但对于原料本身或者增韧产品没什么影响。

渔网丝料是最近几年比较流行的一款料，广泛的用于很多加纤、增韧产品中，由于渔网丝的强度比较高、颜色比较杂，所以主要用于黑色场合，经常可以替代部分新料使用。

市场上渔网丝混杂的较多，用于改性方面的渔网丝最好是能选择未下水的边角料，其次是下过淡水的渔网丝，下过海水的不建议使用，由于海水的腐蚀作用，尼龙的分子链会遭到不同程度的破坏，即使原料性能符合标准，加工性能也会受到很大影响。

渔网丝的粘度要控制在2.35-2.9之间，此区间的尼龙分子量合适，也没有遭到很大破坏，成型加工比较合适，低于2.4的基本上分子链遭受严重破坏，超过2.9的是用高粘PA6生产的网丝，流动性较差，在注塑端容易出现压力大、浮纤重的现象。

塑料制品工业环境影响评价工作要点摘要：塑料加工行业是中国轻工的第一大行业，塑料制品行业环评项目很常见，现以我的工作实践，对该行业环境影响评价工作的要点进行总结。

关键词：环境影响评价；塑料制品工业；污染影响类一、塑料的分类及特点在合成树脂的基础上通过添加一些辅料或改性材料，就可以得到塑料制品工业的原料——塑料。

塑料有很多的分类方式，例如按单体及其组合的不同可以区分出超过400种树脂[1]，合成树脂工业污染物排放标准附录A给出的常见合成树脂也有25种；按合成树脂分子结构和受热时的性质改变情况可以分为热塑型和热固性树脂；按应用类型的不同可以分为通用、工程和特种塑料；按聚合物分子聚集状态又可以分为无定型塑料和结晶型塑料，而从环评角度我认为塑料制品行业至少可以分为以下几种类型：1.常规塑料制品以单纯树脂颗粒或加入少量色母为原料生产塑料制品可归为常规塑料制品。

随着社会分工的不断细化，很多塑料出厂前已经添加了辅料并完成了造粒，到生产端只需要加入少量色母粒即可。

这种类型清洁程度高、操作简便，除熔融阶段有机废气外一般没有其他特征污染物。

2.改性塑料制品塑料的改性是继合成之后又一个获取新性能树脂的简洁而有效的方法，包括共混改性、填充改性、增强改性、功能改性等。

其中最为典型的应该是PVC树脂的改性。

PVC本身没有足够柔韧性，必须加入增塑剂改性后才能有较为广泛的用途。

目前已经开发了大量高沸点的增塑剂如邻苯二甲酸酯等，它们通常是在常温下呈油状的可燃化学品，在存储使用过程的环境风险以及改性过程中涉及的油状挥发性有机物都不能忽视。

改性树脂中还有一类特殊的分支——热弹性体（TPE）。

这是介于橡胶和塑料之间的一种新型高分子材料，它的主链兼有硬链段的树脂相和软链段的橡胶相，常温下具有硫化橡胶的弹性，而高温下则呈现塑性流动性。

“从加工的工艺角度来说它是一种塑料，可以用热塑型树脂的成型机械加工，无需硫化”[2]。

与PVC一样，TPE加工过程中也会加入一定量的增塑剂来改性。

五大工程塑料主要指聚碳酸酯(Polycarbonate, PC)、聚酰胺(尼龙, Polyamide, PA)、聚缩醛(Polyacetal, Polyoxy Methylene, POM聚甲醛)、改性聚苯醚(Poly Phenylene Oxide, 变性PPE)、聚酯(PET，PBT)。

工程塑料之PA简介聚酰胺(PA)俗称尼龙，PA具有良好的机械性能、耐热性、耐磨损性、耐化学性、阻燃性和自润滑性，容易加工、摩擦系数低，特别适宜于玻璃纤维和其他材料填充增强改性等。

由于其具有优异的性能，因此在世界各国，PA的生产能力与产量都占工程塑料的第一位。

广泛应用于汽车、电子电器、包装、机械、日用消费品等众多领域。

生产现状PA作为工程塑料使用已有近50年的历史了，其发展历程大致可以分为两个主要阶段，一是20世纪70年代以前，以开发新品种为主，开发的品种主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、芳香酰胺等；70年代至今，以改性为主，同时也开发出一些新的小品种，如PA46、PA6T、PA9T、MXD-6等。

在世界范围内PA的需求量一直居工程塑料之首，由于多种改性PA的开发与应用，使得PA工业一直充满勃勃生机，生产与消费快速稳步增加，2001年世界PA的生产能力约为220万t/a，其中美国占31%，欧洲占45%，亚洲占24%，产量约为196万t。

品种以PA6、PA66为主，二者约占PA工程塑料总量的90%左右，世界范围内PA6与PA66的比例约为3：2。

由于各国或地区PA的发展历程不同，PA6与PA66比例也有所区别，在欧洲PA6与PA66比为5：4,美国PA6与PA66之比为4：6，而日本则以PA6为主，约占总产量的60%以上。

PA生产与消费主要集中在西方发达国家与地区，主要生产厂家与生产能力为，杜邦公司，生产能力50万t/a；巴斯夫公司25.5万t/a；罗地亚公司，21万t/a；GE/霍尼维尔公司，20万t/a；Allied Signal 公司，15万t/a；陶氏化学公司，13万t/a；UBE公司，8万t/a；DSM公司，7.5万t/a；拜耳公司，6.5万t/a等，另外日本有众多生产公司如东丽公司、旭化成公司等。

聚丙烯（PP）改性的主要的几种方法我们都知道，普通塑料往往有自己的特点和缺陷，当需要克服其缺陷时，我们往往是通过改性来予以克的。

聚丙烯（PP）最然具有耐热、耐腐蚀，制品可用蒸汽消毒密度小、是最轻的通用塑料等突出优点。

但其也有耐低温冲击性差，较易老化等缺陷。

而克服聚丙烯（PP）这些些缺陷，我们也是通过改性的方式来改变聚丙烯（PP）塑料的性能，以达到生产应用的要求。

通过改性的聚丙烯（PP）得到的塑料我们称之为聚丙烯（PP）改性塑料。

聚丙烯（PP）改性塑料，顾名思义是基于聚丙烯原料对其性能和其他方面的一些改进，如增强聚丙烯材料的冲击，拉伸强度，弹性等。

聚丙烯塑料原料的具体改性可分为以下几类。

接枝改性接枝改性是美国20世纪90年代初提出的，现已开发出相关产品。

采用固相接枝法对等规pp进行改性得到mpp，然后对mpp进行氯化即可获得mcpp固体粉状树脂。

氯化改性后的树脂附着力强，接伸模量提高，易于与其他树脂共混；而且由于改性使pp的结晶受到破坏，极性增加，从而可溶于某些溶剂，制得不同浓度的mcpp溶液。

mpp的用途主要有四个方面。

一、是提高工程塑料的耐冲击性能。

用mpp作相容剂，制得的pp与其他塑料的共混物冲击强度提高2~3倍，可用作抗冲击壳体材料；二、是exfer塑料公司开发的dexpro合金，即为聚酰胺和pp在相容剂存在下的合金，现已商品化；三、是用作热塑料粉末涂料，用于金属底材表面，起到防腐和抵抗化学药品的作用。

日本nozagl-giz牌号产品就是pp与尼龙的合金材料，具有较高的耐化学药品和耐油性能，尤其是具有极佳的耐氯化钾性能三是提高pp填料的粘合性。

mpp的引入可提高填料与pp的相容性，改善复合材料的性能，提高材料的整体热稳定性和局部抗热能力；四、是mpp也应用于自由基活性废料的固化。

此外，mpp还可用于提高pp纤维的可染色性和塑料制品的可装饰，制造可蒸煮的包装材料等。

mcpp的用途主要有：一、是用于制备塑料制品用底漆和塑料表面装饰涂料的附着力促进剂，特别是轿车保险杠、轮毂盖、电视机机壳等民用与工业用塑料器具的涂装；二、是大量用作塑料表面印刷油墨树脂；三、是用作防腐涂料树脂，用于钢屠、铝材等材料重防腐领域。

改性塑料和再生回料的区别塑料改性方法：1.填充改性：通过在塑料中添加一定量的填料可有效降低塑料生产成本，[2]2.共混改性：性质相近的两种或两种以上的高分子化合物按一定比例混合制成高分子共混物。

3.共聚改性：两种或两种以上的单体发生聚合反应得到一种共聚物，如：性能可以改良为：导电塑料、抗静电、抗寒、耐光、抗UV、合金塑料、阻燃树脂、增韧改性、耐磨塑料、耐高低温塑料。

回过头不再讲讲再生料，那么什么是再生料呢？再生料一般都是化工产品的回收再利用而产生的，通过某种加工手段，制造出各种相对应的产品，产品需求不同，再生料的属性也就不同，这样就可以利用再生料制造出不同的产品，因为世界资源的问题。

使用再生料的用户越来越多，塑料产品制造商也越来越青睐与再生料的使用。

再生料根据材料不同，有很多分类，一般以塑料再生料最多，再生塑料颗粒是根据使用的原料不同，以及加工生产出来的再生塑料颗粒的特点来区分等级，一般分为一级再生塑料颗粒、二级再生塑料颗粒、三级再生塑料颗粒。

1.再生料――塑料成型加工中的边角料或其他来源的废塑料，经过适当的处理而使其能再用于制造质量较低的制品的物料。

2．再生塑料――以再生料为基材的塑料。

3．水口料――指注塑制品生产过程中产生的流道、边角和不合格产品所形成的废料。

4．机头料――指挤出制品生产过程中的泄漏料或者过渡料以及注塑机打空时的清膛料。

5．副牌料――塑料原料在合成过程中因为更换牌号或品种而产生的部分性能不合格的塑料原料缺点：再生塑料的耐热性能等较差，易于老化。

材料不稳定，色质也有差异，环保也不确定，存在很多不确定因素。

所以改性料和再生料是有本质的区别的，好多客户朋友误认为改性塑料价格便宜就是再生料做的，现在明白了吧。

ABS、PE、PP、PVC塑料材料的区别与鉴别pp\pe\pvc格物pp\pe\pvcPP聚丙烯系列（百折胶）材料特征：PP，PE硅胶，橡胶能强行脱模俗称百折胶.英文名 polypropylene。

由于均聚物型的PP温度高于0C以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。

PE 聚乙烯PP，PE, 硅胶，橡胶能强行脱模它是透明的热塑性塑料。

所以PE和PP 膜的造粒，可直接成条放入挤出机加料口，靠螺杆的剪切力把PE、PP 膜拖进机筒加热熔融挤出造粒。

常见的塑料性能及应用茗香小楼常见的塑料性能及应用常见的塑料性能及应用。

1、泛用塑料:ABS. PVC. PS. PE2、泛用工程塑料:PA. PC. PBT. POM. PET 3、超级工程塑料:PPS. LCPB、热固性塑料: DAP. UP. EP 热塑性：在受热时会软化，经冷却会固化，若再加热又可以软化。

结晶度是反映结晶型塑料的结晶程度。

化学和物理特性: PC/PBT具有PC和PBT二者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。

塑料的鉴别方法。

常用塑料的种类、优缺点、主要缺陷Cici-lib化学和物理特性：PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。

化学和物理特性：刚性PVC是使用最广泛的塑料材料之一。

特别是大分子量的PVC材料更难于加工（这种材料通常要加入润滑剂改善流动特性），因此通常使用的都是小分子量的PVC材料。

化学和物理特性：PBT是最坚忍的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性，机械强度、电绝缘特性和热稳定性。

PVC塑料yyqingerPVC塑料PVC塑料百科名片PVC分子式。

⑵氯乙烯—偏氯乙烯共聚物：这种共聚物的塑化性、软化温度、溶解性等及分子内增塑作用与氯乙烯—醋酸乙烯酯共聚物基本相同。

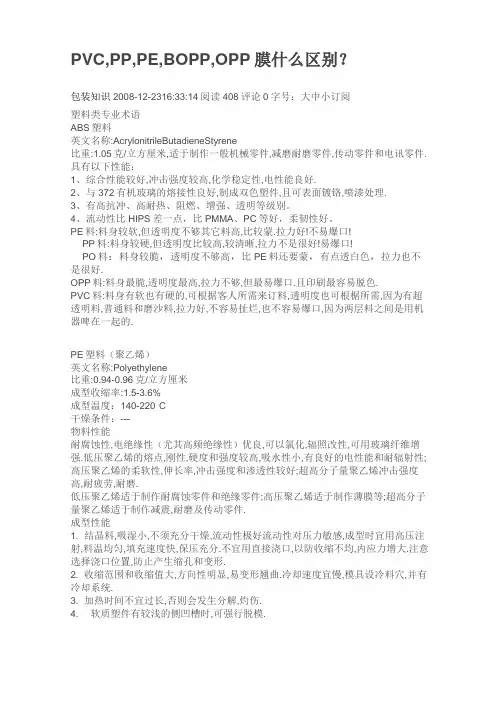

PVC,PP,PE,BOPP,OPP膜什么区别？包装知识2008-12-2316:33:14阅读408评论0字号：大中小订阅塑料类专业术语ABS塑料英文名称:AcrylonitrileButadieneStyrene比重:1.05克/立方厘米,适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.具有以下性能：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。

4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。

PE料:料身较软,但透明度不够其它料高,比较蒙.拉力好!不易爆口!PP料:料身较硬,但透明度比较高,较清晰,拉力不是很好!易爆口!PO料：料身较脆，透明度不够高，比PE料还要蒙，有点透白色，拉力也不是很好.OPP料:料身最脆,透明度最高,拉力不够,但最易爆口.且印刷最容易脱色.PVC料:料身有软也有硬的,可根据客人所需来订料,透明度也可根椐所需,因为有超透明料,普通料和磨沙料,拉力好,不容易扯烂,也不容易爆口,因为两层料之间是用机器啤在一起的.PE塑料（聚乙烯）英文名称:Polyethylene比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6%成型温度：140-220°C干燥条件：---物料性能耐腐蚀性,电绝缘性（尤其高频绝缘性）优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨.低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.成型性能1. 结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.2. 收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.3. 加热时间不宜过长,否则会发生分解,灼伤.4. 软质塑件有较浅的侧凹槽时,可强行脱模.5. 可能发生融体破裂,不宜与有机溶剂接触,以防开裂.PP塑料（聚丙烯）英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220°C干燥条件：---物料性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件成型性能1. 结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.2. 流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3. 冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形4. 塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.聚氯乙烯采用聚苯乙烯标准物，以THF（四氢咲喃）为流动相（注意您的柱子要能用于THF），示差折光检测器，用普适标定法测定PVC的分子量及其分布。

前言聚酯ＰＥＴ(聚对苯二甲酸乙二醇酯)是最重要的合成材料之一,在纤维、包装、感光材料、工程塑料等领域得到广泛应用,发展十分迅猛。

1998年世界聚酯生产能力为2865万吨/年,产量达到2336万吨左右,1999年将增加到2510万吨,其主要应用市场是包装占23%、纤维占69%、工程塑料及其它占8%。

其中,用于聚酯瓶的消耗达300～400万吨。

由于综合性能优良,聚酯广泛用于合成纤维、薄膜和工程塑料等领域。

但由于它的结晶速度较慢,使其在工程塑料领域中的应用受到了限制,必须通过改性提高其加工和冲击性能。

本文主要讨论目前国内外聚酯的改性方法和途径。

2改性的类型2.1化学改性2.1.1乙丙胶化学改性在乙丙胶中加入过氧化物或硫化{TodayHot}物,用过氧化物为固化剂时,弹性体与塑化相都会受到不同程度的影响,过氧化物攻击弹性体与聚合物,生成活性基团,导致更多的有效交联,产生分子链段的缠结,缠结越大引起收缩越大。

但过氧化物用量必须严格控制,过量会使交联困难,整体冲击强度下降。

2.1.2三元乙丙胶的接枝反应由于三元乙丙胶不含极性基团,因此与极性聚合物的相容性很差,用高沸点低毒性的马来酸二丁酯进行熔融接枝,在其烃链上接入极性基团,制得功能化的聚合物,改善了它与含极性基团聚合物的相容性,如在与尼龙的熔融接枝的熔融共混中,通过插在三元乙丙胶主动链上的羧基或酐基基团,与尼龙的端基组份进行反应,提高了结合力。

2.2接枝反应2.2.1接枝马来酸酐用马来酸酐接枝氢化共聚物作为熔融混合相的相容剂。

用熔融接枝的方法将马来酸酐引入聚烯烃主体作为界面相容剂,马来酸酐接枝量越高,共混物的力学性能越高。

2.2.2接枝富马酸酯用二2 乙基已基富马酸酯,在熔融状态下,由过氧化物引发的自由基反应可以在聚合物上接枝富马酸酯的单体,改善共混体中晶球尺寸。

2.2.3接枝甲基丙烯酸羟乙酯以过氧化物为引发剂,在熔融状态下用甲基丙烯酸羟乙酯接枝聚合物,但要注意控制过氧化物的用量。

改性塑料生产流程主要包括：混料工序、挤出工序、包装。

一、混料1、混料六检：开单、领料、清机、分料、摆料、混料2、清机：分A、B、C、D四个等级，其中A等级最高（表面光滑）以此类推。

3、分料：确保相关原料不会在操作中搞错。

4、混料：一般混料的顺序为：料粒粉体，色粉。

二、喂料通过电脑控制，根据重量变化，控制下料优点：1、确保物料比例的精确性2、减少物料的分层三、螺杆塑化、挤出、拉条四、水冷（水槽）对从挤出机挤出来的塑料条进行降温，冷却。

五、风干（打水机，风刀）除去塑料条上的水分，进行干燥。

六、切粒一般切出的粒子大小为3mm3mmPVC材料标准：GB/T8815-2002七、过筛（振动筛）对切出来的粒子进行筛选，对粒子的大小进行控制。

八、过磁（磁性过滤器）把带铁杂质的粒子吸出九、现场检验主要是外观控制，检测粒子的颜色是否达到标准以及是否统一。

十、混合（双锥回转混合机）确保粒子的颜色、性能均匀。

十一、包装（全电子定量包装机）十二、入库
塑料，橡塑 编辑:mszcm。

五大工程塑料工程塑料发展到现在，已经达到了高度成熟的水平了，不但广泛应用在日常生活中，也被越来越多的高精尖产业广泛应用，并得到业界的高度认可，为各种高端应用提供了新的发展可能。

五大工程塑料主要指：聚碳酸酯PC(Polycarbonate)、聚酰胺PA(尼龙, Polyamide)、聚缩醛POM(Polyacetal, Polyoxy Methylene)、改性聚苯醚PPE(Poly Phenylene Oxide)、聚酯(PET，PBT)。

一、工程塑料之PA简介聚酰胺(PA)俗称尼龙，PA具有良好的机械性能、耐热性、耐磨损性、耐化学性、阻燃性和自润滑性，容易加工、摩擦系数低，特别适宜于玻璃纤维和其他材料填充增强改性等。

由于其具有优异的性能，因此在世界各国，PA的生产能力与产量都占工程塑料的第一位。

广泛应用于汽车、电子电器、包装、机械、日用消费品等众多领域。

生产现状PA作为工程塑料使用已有近50年的历史了，其发展历程大致可以分为两个主要阶段，一是20世纪70年代以前，以开发新品种为主，开发的品种主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、芳香酰胺等；70年代至今，以改性为主，同时也开发出一些新的小品种，如PA46、PA6T、PA9T、MXD-6等。

在世界范围内PA的需求量一直居工程塑料之首，由于多种改性PA的开发与应用，使得PA工业一直充满勃勃生机，生产与消费快速稳步增加，2001年世界PA的生产能力约为220万t/a，其中美国占31%，欧洲占45%，亚洲占24%，产量约为196万t。

品种以PA6、PA66为主，二者约占PA工程塑料总量的90%左右，世界范围内PA6与PA66的比例约为3：2。

由于各国或地区PA的发展历程不同，PA6与PA66比例也有所区别，在欧洲PA6与PA66比为5：4,美国PA6与PA66之比为4：6，而日本则以PA6为主，约占总产量的60%以上。

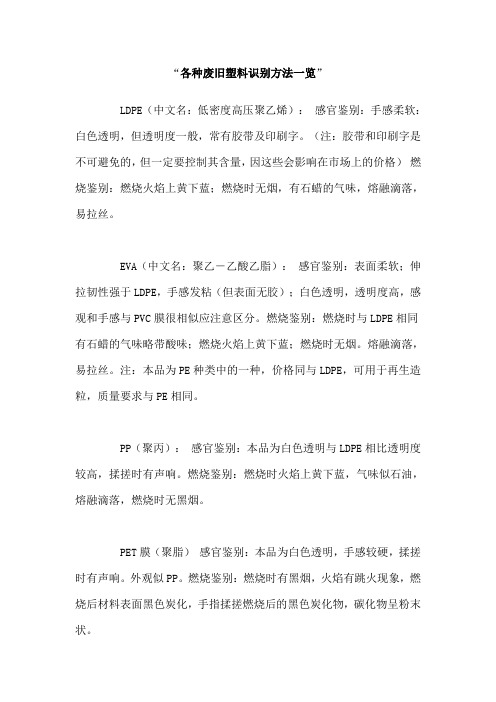

“各种废旧塑料识别方法一览”LDPE（中文名：低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度一般，常有胶带及印刷字。

（注：胶带和印刷字是不可避免的，但一定要控制其含量，因这些会影响在市场上的价格）燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝。

EVA（中文名：聚乙―乙酸乙脂）：感官鉴别：表面柔软；伸拉韧性强于LDPE，手感发粘（但表面无胶）；白色透明，透明度高，感观和手感与PVC膜很相似应注意区分。

燃烧鉴别：燃烧时与LDPE相同有石蜡的气味略带酸味；燃烧火焰上黄下蓝；燃烧时无烟。

熔融滴落，易拉丝。

注：本品为PE种类中的一种，价格同与LDPE，可用于再生造粒，质量要求与PE相同。

PP（聚丙）：感官鉴别：本品为白色透明与LDPE相比透明度较高，揉搓时有声响。

燃烧鉴别：燃烧时火焰上黄下蓝，气味似石油，熔融滴落，燃烧时无黑烟。

PET膜（聚脂）感官鉴别：本品为白色透明，手感较硬，揉搓时有声响。

外观似PP。

燃烧鉴别：燃烧时有黑烟，火焰有跳火现象，燃烧后材料表面黑色炭化，手指揉搓燃烧后的黑色炭化物，碳化物呈粉末状。

PVC膜（聚氯乙烯）感官鉴别：外观极似EVA但有弹性。

燃烧鉴别：燃烧时冒黑烟，离火即灭，燃烧表面呈黑色，无熔融滴落现象。

尼龙共聚料（LDPE+尼龙）：感官鉴别：本品感观与LDPE极为相似。

燃烧鉴别：燃烧火焰上黄下蓝，燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝但与LDPE不同的是然烧时有毛发燃烧的气味，燃烧后呈淡黄色。

注意：尼龙共聚料中不可用于再生造粒，要与LDPE严格区分还要严格控制在大件中的含量。

PE+PP共聚料感官鉴别：本品与LDPE相比较，透明度远远高于LDPE，手感与LDPE无差异，撕裂试验极象PP膜，才质为透明纯白色。

燃烧鉴别：本品燃烧时火焰为全黄色，熔融滴落，无黑烟，气味似石油。

PP+PET共聚料感官鉴别：外观似PP，透明度极高，揉搓时声响大于PP。

燃烧鉴别：燃烧时有黑烟，火焰有跳火现象，燃烧表面呈黑色炭化。

PVC PP PE 的比较PVC其实是一种乙烯基的聚合物质，其材料是一种非结晶性材料。

PVC 材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。

具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。

PVC对氧化剂、还原剂和强酸都有很强的抵抗力。

然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。

聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐浓盐酸、浓度为90%的硫酸、浓度为60%的硝酸和浓度20%的氢氧化钠）、机械强度及电绝缘性良好的优点。

但其耐热性较差，软化点为80℃，于130℃开始分解变色，并析出HCI。

PVC有哪些污染PVC 污染成因： PVC内一些有毒添加剂和增塑剂，可能渗出或气化;部份添加剂会干扰生物内分泌（影响生殖机能），部份可增加致癌风险;焚化PVC垃圾会产生致癌的二恶英而污染大气。

常规的PVC材料，如电线、电缆等是相当严重的污染源。

在制造、使用及废弃处理时，都会产生大量的二恶英、氯氢酸、铅等有害物质；PVC材料燃烧时会发生很大的浓烟，并产生有害的HCL气体；而且大部分PVC材料中含有Pb（铅）、Cd（镉）等（用作电缆稳定剂）多种有害重金属，会对人体健康造成一定的危害；焚烧或掩埋后，会造成对土壤和水源的污染。

由于一次性医疗器械产品大多采用医用级聚氯乙烯（PVC）或聚碳酸酯（PC），而PVC加工过程中的热分解物对钢材有较强的腐蚀性，PC则硬度高，粘性大，因而对塑化部分的零部件材质要求必须是能抗腐蚀、抗磨损而且有较高的抛光性能。

目前大多数医用注塑机采用机筒螺杆镀硬铬的办法或者采用不锈钢为材料制作机简螺杆以达到上述特殊要求。

另外，为了防止 PVC加工过程中热分解产生气体，要求对动定模板表面进行镀铝处理，而且对外围板金也进行镀铝处理或者采用不锈钢板制作板金，板金拼缝采用无毒硅胶进行密封，以防塑料加工过程中产生的气体跑到外面（塑料加工过程中产生的气体可通过专用设备进行集中收集再经过净化处理方可排入大气中）。

塑料耐热性及改性方法简介：一.塑料的填充耐热改性: 在所有填料中,除有机料外,大部分无机矿物填料都可明显提高塑料的耐热温度.常用的耐热填料有:碳酸钙、滑石粉、硅灰石、云母、锻烧陶土、铝矾土及石棉等. 且填料的粒度越小,改性效果越好 ...一.塑料的填充耐热改性:在所有填料中,除有机料外,大部分无机矿物填料都可明显提高塑料的耐热温度.常用的耐热填料有:碳酸钙、滑石粉、硅灰石、云母、锻烧陶土、铝矾土及石棉等. 且填料的粒度越小,改性效果越好.a.纳米级填料:PA6填充5%纳米蒙脱土,其热变形温度可由70度提高到150度PA6填充10%纳米硅灰石,其热变形温度可由70度提高到160度PA6填充5%合成云母,其热变形温度可由70度提高到145度b.常规填料:PBT填充30%滑石粉,其热变形温度可由55度提高到150度PBT填充30%云母,其热变形温度可由55度提高到162度二.塑料的增强耐热改性用增强改性的方法提高塑料的耐热性效果比填充还好,常用的耐热纤维主要有:石棉纤维、玻璃纤维、碳纤维、晶须1.结晶型树脂经30%玻璃纤维增强耐热改性.PBT的热变形温度由66度提高到210度.PET的热变形温度由98度提高到238度.PA的热变形温度由102度提高到149度.HDPE的热变形温度由49度提高到127度.PA6的热变形温度由70度提高到215度.PA66的热变形温度由71度提高到255度.POM的热变形温度由110度提高到163度.PEEK的热变形温度由230度提高到310度.2.非结晶树脂经30%玻璃纤维增强耐热改性.PS的热变形温度由93度提高到104度.PC的热变形温度由132度提高到143度.AS的热变形温度由90度提高到105度.ABS的热变形温度由83度提高到110度.PSF的热变形温度由174度提高到182度.MPPO的热变形温度由130度提高到155度.三.塑料共混耐热改性塑料共混提高耐热性即在低热树脂中混入高耐热性树脂从而提高其耐热性. 这种方法虽然耐热性提高幅度不如添加耐热改性高,但其优点是在提高耐热性同时基本不影响其原有其他性能.如:ABS/PC 热变形温度可由93度提高到125度ABS/PSF(20%) 热变形温度可达115度HDPE/PC(20%) 维卡软化点可由124度提高到146度.PP/CaCo3/EP 热变形温度可由102度提高到150度.四.塑料交联耐热改性塑料交联提高耐热性常用于耐热管材和电缆方面.如: 1.HDPE经过硅烷交联处理后,其热变形温度可由原来的70度增加到90~110度. 2.PVC经过交联后,其热变形温度可由原来的65度增加到105度.PC改性助剂专业生产厂家铨盛化工与您共享信息。

PVC、 UPVC 、CPVC 、PP 、PE 、PB、 PVDF塑料管性能PVCPVC< PolyVinylChloride 聚氯乙烯）,按材料地硬度和性能一般有7个级别<SG1-SG7）,密度为1.4 g/cm³左右.SG4以下一般为软制品,在成型时需加大量地增塑剂,主要用于制作人造革,电线电缆绝缘层,密封件等.SG5以上为硬制品,主要用于制成各种管道,如排水,电工,邮电管和管件,各种板材,片材,型材等.PVC成型收缩率为0.6-1.5%,具有较好地力学性能,其电性能优良,并具有自熄性,耐酸碱力极强,化学稳定性好,价格低廉,是一种应用非常广泛地通用塑料.但因其使用温度不高,最高在80℃左右,阻碍了它地发展.CPVC树脂由聚氯乙烯< PVC ）树脂氯化改性制得,是一种新型项目塑料.该产品为白色或淡黄色无味、无臭、无毒地疏松颗粒或粉末. PVC 树脂经过氯化后,分子键地不规则性增加,极性增加,使树脂地溶解性增大,化学稳定性增加,从而提高了材料地耐热性、耐酸、碱、盐、氧化剂等地腐蚀.提高了数值地热变形温度地机械性能,氯含量由 56.7% 提高到 63-69% ,维卡软化温度由 72-82 ℃,<提高到 90-125 ℃）,最高使用温度可达 110 ℃,长期使用温度为 95 ℃.其中CORZAN CPVC性能指标更优秀．因此, CPVC 是一种应用前景广阔地新型项目塑料.UPVC管以聚氯乙烯树脂为载体,在减弱树脂分子链间地引力时具有感温准确、定时熔融、迅速吸收添加剂地有效成分等优良特性,同时,采用世界名优钙锌复合型热稳定剂 ,在树脂受到高温与熔融地过程中可捕捉、抑制、吸收中和氯化氢地脱出,与聚烯结构进行双键加成反应,置换分子中活泼和不稳定地氯原子.从而有效科学地控制树脂在熔融状态下地催化降解和氧化分解.PP是一种半结晶性材料.它比PE要更坚硬并且有更高地熔点.因为均聚物型地PP温度高于0℃以上时非常脆,因此许多商业地PP材料是加入1~4%乙烯地无规则共聚物或更高比率乙烯含量地钳段式共聚物.共聚物型地PP材料有较低地热扭曲温度<100℃）、低透明度、低光泽度、低刚性,但是有有更强地抗冲击强度.PP地强度随着乙烯含量地增加而增大.PP地维卡软化温度为150℃.因为结晶度较高,这种材料地表面刚度和抗划痕特性很好.PP不存在环境应力开裂问题.通常,采用加入玻璃纤维、金属添加剂或热塑橡胶地方法对PP进行改性.PP地流动率MFR范围在1~40.低MFR地PP材料抗冲击特性较好但延展强度较低.对于相同MFR地材料,共聚物型地强度比均聚物型地要高.因为结晶,PP 地收缩率相当高,一般为1.8~2.5%.并且收缩率地方向均匀性比PE-HD等材料要好得多.加入30%地玻璃添加剂可以使收缩率降到0.7%.均聚物型和共聚物型地PP材料都具有优良地抗吸湿性、抗酸碱腐蚀性、抗溶解性.然而,它对芳香烃<如苯）溶剂、氯化烃<四氯化碳）溶剂等没有抵抗力.PP也不象PE那样在高温下仍具有抗氧化性.聚丙烯<PP）是常见塑料中较轻地一种,其电性能优异,可作为耐湿热高频绝缘材料应用.PP属结晶性聚合物,熔体冷凝时因比容积变化大、分子取向程度高而呈现较大收缩率(1.0％-1.5％>.PP在熔融状态下,用升温来降低其粘度地作用不大.因此在成型加工过程中,应以提高注塑压力和剪切速率为主,以提高制品地成型质量.PE全名为Polyethylene,是最结构简单地高分子有机化合物,当今世界应用最广泛地高分子材料,由乙烯聚合而成,根据密度地不同分为高密度聚乙烯、中密度聚乙烯和低密度聚乙烯.低密度聚乙烯较软,多用高压聚合。

塑料改性的目的、手段及方法第一章概论塑料改性：是在把现有树脂加工成塑料制品的过程中，利用化学的或物理的方法改变塑料制品的一些性能，以达到预期目的。

塑料改性分类：物理改性和化学改性物理改性：填充改性、增强改性和共混改性化学改性：接枝共聚改性、嵌段共聚改性、辐射交联改性等填充改性：是指在塑料成型加工过程中加入无机或有机填料，以满足一定的要求。

填充改性能显着改善塑料的机械性能、耐摩檫性能、热学性能、耐老化性能等，例如能克服塑料的低强度、不耐高温、低刚硬性、易膨胀性、易蠕变等缺点。

所以选用合适的填料既可以有增量作用，又有改性效果。

但并非所有填料都能起这种作用：有些填料具有活性，起补强作用，可显着提高塑料强度，如木粉添加到酚醛树脂中，在相当大的范围内起补强作用；而有些填料添加后起到稀释作用，降低了机械强度，如普通轻质碳酸钙添加到聚氯乙烯中，这种填料称为惰性填料。

增强改性：某些填料，如玻璃纤维，填充时对塑料的机械强度影响很大，如玻璃纤维填充聚酯，弯曲弹性模量可由原来的2764兆帕提高到9800兆帕，提高近350%，增强效果极为明显，于是把这种填料改性的塑料称为增强塑料，这种方式称为增强改性。

除玻璃纤维外，碳纤维、硼纤维、云母等填料都可明显提高塑料的机械强度。

共混改性：是指在原来塑料基体中，再通过各种混合方法（如开放式炼塑机、挤出机等）混进另外一种或几种塑料或弹性体，以此改变塑料的性能。

例如ABS（丙烯氰-丁二烯-苯乙烯共聚物），就综合了丙烯氰（A）、丁二烯（B）、苯乙烯（S）三者的特性，其微观形态结构类似于合金。

接枝共聚改性：是先将母体树脂溶解在所要接枝的塑料单体中，然后使要接枝的单体聚合，这时形成的树脂便接枝到母体树脂中去。

嵌段共聚改性：指每一种单体单元以一定长度的顺序，在其末端相互联结，形成一种新的线性分子。

根据单体单元的种类，可分为二嵌段、三嵌段、多嵌段共聚物。

辐射交联改性：*常用的塑料改性大多采用物理改性技术，即高分子共混：ABC 技术；是利用容积参数相近和反应共混的原理在双螺杆（或单螺杆、炼塑机）中将两种或两种以上聚合物及其助剂通过机械掺混形成一种宏观上均相、微观上分相的新材料。

1.PP改性用弹性体POE：POE有着良好的回弹性和柔韧性，且其硬度很低，耐寒性极佳，所以POE弹性体广泛的用于PP的增韧，提高PP的常温和低温下的冲击强度，改性增韧后的PP应用有，汽车保险杠，汽车门板，家电外壳，办公文具，电瓶车和摩托车的塑料配件等。

PP聚丙烯缺口冲击强度低，低温脆性尤为突出，使其应用受到限制，通过与弹性体POE 共混来改善PP冲击性能是目前最广泛采用的方法。

POE用作PP抗冲击改性剂，与传统的EPDM相比，有明显的优势：首先，POE与PP混合，省去块状EPDM复杂的造粒或预混工序；其次，POE与PP有更好的混合分散效果，与EPDM相比，共混物的形态更为细微化，因而使抗冲击性得以提高。

再者，采用一般橡胶作为PP的抗冲击改性剂，在提高冲击强度的同时，降低了产品的屈服强度，而使用POE在增韧的同时，仍可保持较高的屈服强度及流动性。

2.PP／PE回料改性用弹性体：使得PP／PE回料的性能大为改观，应用于如塑料托盘，塑料周转箱，塑料工具箱，塑料办公桌椅配件，沙滩椅等。

3.热熔胶用弹性体：本品可以代替EV A生产高档的热熔胶4.与EV A并用于鞋材发泡：5.工程塑料（PA等）增韧改性剂：用于工程塑料（PA）的增韧改性。

6.EV A挤出软管改性用POE，在软管行业，尤其是挤出缠绕波纹管，EV A和POE的混合使用得到的产品更柔韧，耐屈绕性更佳，产品更轻，抗环境应力更佳。

添加在挤出平管的内层，使得软管具有抗污染性的封口，所需的热封温度低且热封强度更高！广泛的应用于吸尘器软管，洗衣机软管，排水管等。

7.色母或填充母粒：POE的极低的结晶度使得其对填充有着良好的包容性和极佳的流动性，同时改善韧性，使得POE在色母粒或填充母粒中可大为改善其品质。

8.护套屏蔽电缆料：本品具有优异的电绝缘性能，而且耐臭氧、耐火、耐候、防老化等特性，交联效率高，可代替EV A，EEA或EBA用于非PVC电缆护套料；另外，POE可以大量的填充AL（OH）3或Mg（OH）2，其硬度和强度的变化率低，可代替EV A或者与EV A并用来生产无卤阻燃电缆料。
