常用塑料改性及其加工工艺

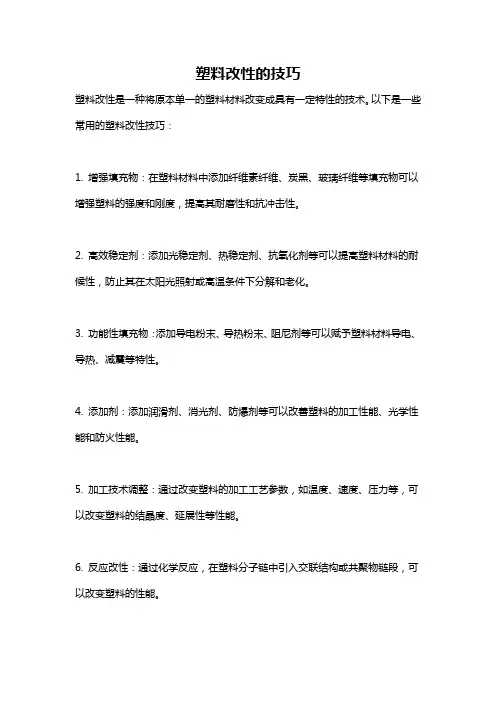

塑料改性的技巧
塑料改性是一种将原本单一的塑料材料改变成具有一定特性的技术。

以下是一些常用的塑料改性技巧：
1. 增强填充物：在塑料材料中添加纤维素纤维、炭黑、玻璃纤维等填充物可以增强塑料的强度和刚度，提高其耐磨性和抗冲击性。

2. 高效稳定剂：添加光稳定剂、热稳定剂、抗氧化剂等可以提高塑料材料的耐候性，防止其在太阳光照射或高温条件下分解和老化。

3. 功能性填充物：添加导电粉末、导热粉末、阻尼剂等可以赋予塑料材料导电、导热、减震等特性。

4. 添加剂：添加润滑剂、消光剂、防爆剂等可以改善塑料的加工性能、光学性能和防火性能。

5. 加工技术调整：通过改变塑料的加工工艺参数，如温度、速度、压力等，可以改变塑料的结晶度、延展性等性能。

6. 反应改性：通过化学反应，在塑料分子链中引入交联结构或共聚物链段，可以改变塑料的性能。

7. 共混改性：将不同性质的塑料通过混合和共混共聚反应，可以获得具有更好性能的复合材料。

以上是一些常用的塑料改性技巧，不同塑料材料的改性方法可能会有所差异，具体的改性方法还需要根据具体材料和改性需求进行选择。

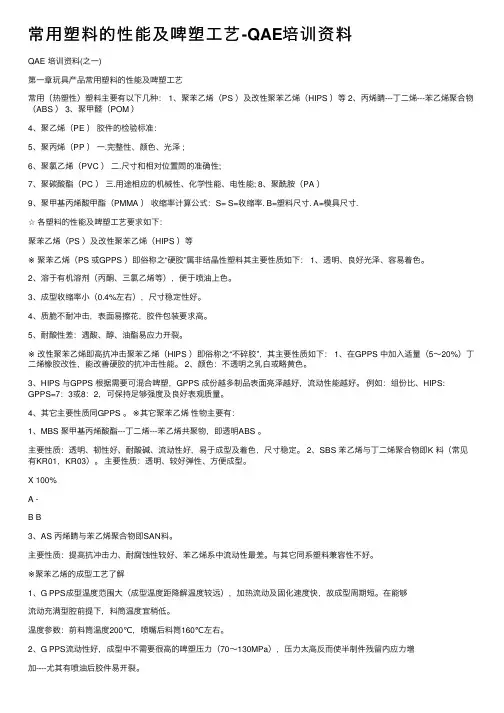

常⽤塑料的性能及啤塑⼯艺-QAE培训资料QAE 培训资料(之⼀)第⼀章玩具产品常⽤塑料的性能及啤塑⼯艺常⽤（热塑性）塑料主要有以下⼏种： 1、聚苯⼄烯（PS ）及改性聚苯⼄烯（HIPS ）等 2、丙烯睛---丁⼆烯---苯⼄烯聚合物（ABS ） 3、聚甲醛（POM ）4、聚⼄烯（PE ）胶件的检验标准：5、聚丙烯（PP ）⼀.完整性、颜⾊、光泽 ;6、聚氯⼄烯（PVC ）⼆.尺⼨和相对位置間的准确性;7、聚碳酸酯（PC ）三.⽤途相应的机械性、化学性能、电性能; 8、聚酰胺（PA ）9、聚甲基丙烯酸甲酯（PMMA ）收缩率计算公式：S= S=收缩率. B=塑料尺⼨. A=模具尺⼨.☆各塑料的性能及啤塑⼯艺要求如下：聚苯⼄烯（PS ）及改性聚苯⼄烯（HIPS ）等※聚苯⼄烯（PS 或GPPS ）即俗称之“硬胶”属⾮结晶性塑料其主要性质如下： 1、透明、良好光泽、容易着⾊。

2、溶于有机溶剂（丙酮、三氯⼄烯等），便于喷油上⾊。

3、成型收缩率⼩（0.4%左右），尺⼨稳定性好。

4、质脆不耐冲击，表⾯易擦花，胶件包装要求⾼。

5、耐酸性差：遇酸、醇、油酯易应⼒开裂。

※改性聚苯⼄烯即⾼抗冲击聚苯⼄烯（HIPS ）即俗称之“不碎胶”，其主要性质如下： 1、在GPPS 中加⼊适量（5～20%）丁⼆烯橡胶改性，能改善硬胶的抗冲击性能。

2、颜⾊：不透明之乳⽩或略黄⾊。

3、HIPS 与GPPS 根据需要可混合啤塑，GPPS 成份越多制品表⾯亮泽越好，流动性能越好。

例如：组份⽐、HIPS: GPPS=7：3或8：2，可保持⾜够强度及良好表观质量。

4、其它主要性质同GPPS 。

※其它聚苯⼄烯性物主要有：1、MBS 聚甲基丙烯酸酯---丁⼆烯---苯⼄烯共聚物，即透明ABS 。

主要性质：透明、韧性好、耐酸碱、流动性好，易于成型及着⾊，尺⼨稳定。

2、SBS 苯⼄烯与丁⼆烯聚合物即K 料（常见有KR01，KR03）。

主要性质：透明、较好弹性、⽅便成型。

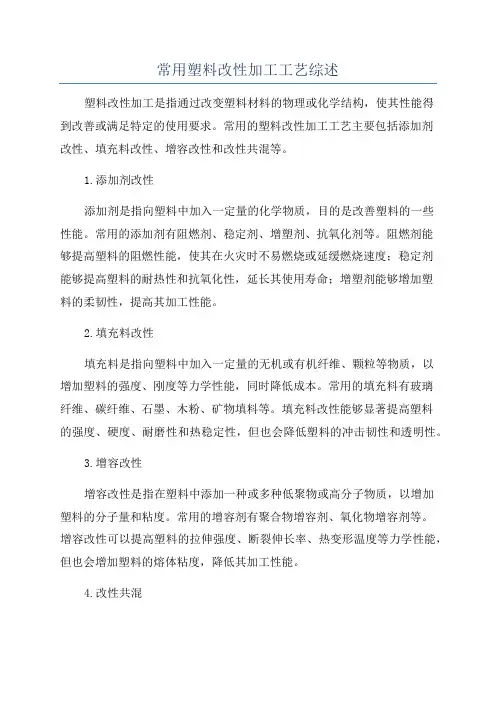

常用塑料改性加工工艺综述塑料改性加工是指通过改变塑料材料的物理或化学结构，使其性能得到改善或满足特定的使用要求。

常用的塑料改性加工工艺主要包括添加剂改性、填充料改性、增容改性和改性共混等。

1.添加剂改性添加剂是指向塑料中加入一定量的化学物质，目的是改善塑料的一些性能。

常用的添加剂有阻燃剂、稳定剂、增塑剂、抗氧化剂等。

阻燃剂能够提高塑料的阻燃性能，使其在火灾时不易燃烧或延缓燃烧速度；稳定剂能够提高塑料的耐热性和抗氧化性，延长其使用寿命；增塑剂能够增加塑料的柔韧性，提高其加工性能。

2.填充料改性填充料是指向塑料中加入一定量的无机或有机纤维、颗粒等物质，以增加塑料的强度、刚度等力学性能，同时降低成本。

常用的填充料有玻璃纤维、碳纤维、石墨、木粉、矿物填料等。

填充料改性能够显著提高塑料的强度、硬度、耐磨性和热稳定性，但也会降低塑料的冲击韧性和透明性。

3.增容改性增容改性是指在塑料中添加一种或多种低聚物或高分子物质，以增加塑料的分子量和粘度。

常用的增容剂有聚合物增容剂、氧化物增容剂等。

增容改性可以提高塑料的拉伸强度、断裂伸长率、热变形温度等力学性能，但也会增加塑料的熔体粘度，降低其加工性能。

4.改性共混改性共混是指将两种或多种不同的塑料混合在一起，通过分子间相容或界面相容改善塑料的性能。

常用的改性共混方式有物理共混和化学共混。

物理共混是将两种或多种塑料通过熔融混合使其相容，形成共混相。

化学共混是在两种或多种塑料中加入一种能够反应的化合物，使其发生化学反应而形成共混相。

总的来说，常用的塑料改性加工工艺主要包括添加剂改性、填充料改性、增容改性和改性共混等。

这些工艺能够显著改善塑料的性能，满足各种特定的使用要求。

在实际应用中，需要根据具体的塑料材料和使用要求，选取合适的改性工艺，以达到最佳的改性效果。

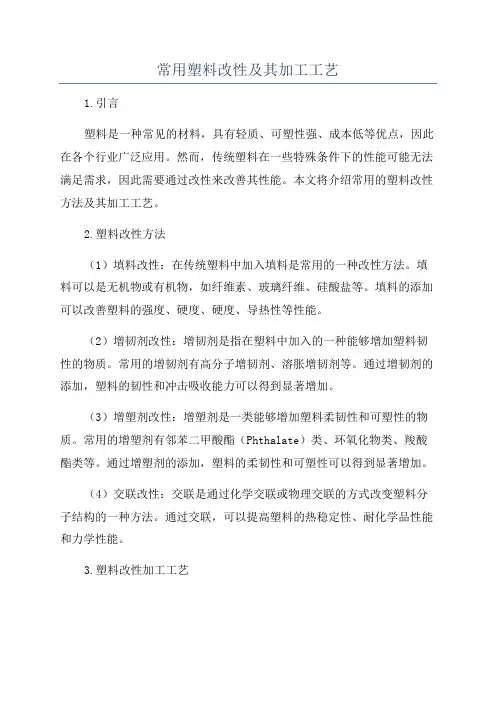

常用塑料改性及其加工工艺1.引言塑料是一种常见的材料，具有轻质、可塑性强、成本低等优点，因此在各个行业广泛应用。

然而，传统塑料在一些特殊条件下的性能可能无法满足需求，因此需要通过改性来改善其性能。

本文将介绍常用的塑料改性方法及其加工工艺。

2.塑料改性方法（1）填料改性：在传统塑料中加入填料是常用的一种改性方法。

填料可以是无机物或有机物，如纤维素、玻璃纤维、硅酸盐等。

填料的添加可以改善塑料的强度、硬度、硬度、导热性等性能。

（2）增韧剂改性：增韧剂是指在塑料中加入的一种能够增加塑料韧性的物质。

常用的增韧剂有高分子增韧剂、溶胀增韧剂等。

通过增韧剂的添加，塑料的韧性和冲击吸收能力可以得到显著增加。

（3）增塑剂改性：增塑剂是一类能够增加塑料柔韧性和可塑性的物质。

常用的增塑剂有邻苯二甲酸酯（Phthalate）类、环氧化物类、羧酸酯类等。

通过增塑剂的添加，塑料的柔韧性和可塑性可以得到显著增加。

（4）交联改性：交联是通过化学交联或物理交联的方式改变塑料分子结构的一种方法。

通过交联，可以提高塑料的热稳定性、耐化学品性能和力学性能。

3.塑料改性加工工艺（1）挤出成型：挤出成型是常用的将改性塑料加工成型的方法之一、具体操作步骤包括塑料颗粒的熔化、连续挤出、冷却固化等。

该工艺适用于生产管材、板材、棒材等各种形状的产品。

（2）注塑成型：注塑成型是通过将改性塑料注入模具中并冷却固化来制造塑料制品的工艺。

具体操作步骤包括模具的闭合、塑料熔化注入、冷却固化、模具开启等。

该工艺适用于生产各种形状的塑料制品，如盖子、盒子、容器等。

（3）吹塑成型：吹塑成型是通过将改性塑料加热熔化后吹入模具中并冷却固化来制造中空塑料制品的工艺。

具体操作步骤包括塑料颗粒的熔化、吹塑成型、冷却固化等。

该工艺适用于生产塑料瓶、塑料桶等中空产品。

（4）压缩成型：压缩成型是通过将改性塑料加热软化后放入模具中，并施加一定的压力使其冷却固化来制造塑料制品的工艺。

1、母料核母料核的在母料中的量一般在20%以上。

2、分散剂其功能是将填料与载体树枝有很好的相容性，而且熔点和熔体黏度应低于载体树脂。

常见的分散剂有硬脂酸及其盐类、芥酸酰胺、固体石蜡、液体石蜡、聚乙烯蜡 (地相对分子量聚乙烯)、氧化PE、α-甲基苯乙烯等。

分散剂的熔点较低，当温度上升时能迅速熔融，并包覆在经过偶联剂、交联剂处理过的无机填料表面。

使母料表面张力更与主体树脂接近，因而大大改善无机填料的分散性，并能使复合材料的黏度下降，流动性提高，一般用量约在5%。

3、载体树脂填充母料在主体树脂中能否均匀分散，关键是载体树脂的选择，无规聚丙烯软点较低，对碳酸钙等颗粒的包覆效果好，填充母料的熔体流动速率很高，母料在主体树脂中的分散很好，但对制品的力学性能影响较大，达不到制品的更好需求。

由于填充母料主要用于聚乙烯或聚丙烯等聚烯烃塑料制品加工，因而可供选择的载体树脂主要有LDPE、PS、EVA、CPE等，但HDPE、PP、PS单独用作载体树脂生产的填充母料，料条较脆，不易切粒(粒子易碎)，LLDPE熔体流动速率低，所制母料不易分散。

4、ABS塑料对PVCABS塑料对PVC可以明显增强冲击强度，而对拉伸强度下降很小，有些品种兼有加工助剂的功能，一般用量5~15份。

ABS由于组成及相对分子量的不同，往往改性效果也不尽相同。

5、ABS塑料和MBS塑料ABS塑料和MBS塑料都是PVC的有效冲击改性剂，其主要区别在于前者主要用于挤出管材、型材和压延以及吹塑瓶，应予注意的是此类改性聚合物由于组分中都还有丁二烯的不饱和双键结构，因此与PVC共混的耐候性均较差，在配方中应加光稳定剂。

两者毒性都很小，可用于与食品接触的场合。

6、CPECPE一般含氯量为20%~50%，含氯量大于25%是具有不燃性。

CPE改性PVC，最大特点就是耐候性好，一般认为含氯量36%的品种，在硬质PVC 中的改型效果最好，可以获得良好的加工性、分散性和耐冲击性。

常用塑胶材料简介Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用塑胶材料简介*常用(热塑性)塑料主要有以下几种:1.聚苯乙烯(PS)及改性聚苯乙烯(HIPS)等2.丙烯睛-丁二烯-苯乙烯聚合物类(ABS)3.聚甲醛(POM)4.聚乙烯(PE)5.聚丙烯(PP)6.聚氯乙烯(PVC)7.聚碳酸酯(PC)8.聚先胺(PA)A9.聚甲基丙烯酸甲酯(PMMA)*各塑料的性能及啤塑工艺要求如下:一.聚苯乙烯(PS)及改性聚苯乙烯(HIPS)等聚苯乙烯(PS或GPPS)即俗称“硬胶”,属非结晶性塑料其主要性质如下:1.透明,良好光泽,容易着色.2.溶于有机溶剂(丙酮,三氯乙烯等),便于喷油上色.3.成型收缩率小(0.4%左右),尺寸稳定性好.4.质脆不耐冲击,表面易擦花,胶件包装要求高.5.耐酸性差，遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯(HIPS)即俗称之“不碎胶”,其主要性质如下:1.在GPSS中加入适量(5-20%)丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2.颜色:不透明之乳油或略显黄色.3.HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如:组份比HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4.其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1.MBS聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2.SBS苯乙烯与丁二烯聚合物即K 料(常见有KR01,KR03).主要性质:透明,较好弹性,方便成型.3.AS丙烯睛与苯乙烯聚合物即SAN 料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大(成型温度距降解温度较远);加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力(70-130Mpa),压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.(注:改性聚苯乙烯类的流动性均稍差GPPS)注射速度宜高些,以减弱熔痕(夹水纹),但因注射速度受注射压力影响大,过高的速度可能会产生飞边(披锋)或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温:30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度:60-80℃,干燥时间:2小时.二.丙烯睛—丁二烯—苯乙烯共聚物类(ABS)1.三种组份的作用:丙烯睛(A)—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯(B)—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯(S)—保持良好成型性(流动性,着色性)及保持材料刚性.(注:根据组份不同派生出多种规格牌号)2.ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3.因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4.ABS原料浅黄色不透明,制品表面光泽℃好.5.ABS收缩率较小,尺寸稳定性良好.6.不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液(ABS胶浆)7.材料共混性能(ABS+PVC)~提高韧性,耐燃性,抗老化能力.(APS+PC)~提高抗冲击强度,耐热性.ABS的成型工艺了解1.成型加工之前需充分干燥,使含水率<0.1%.干燥条件:温度85℃以上,时间3小时.2.ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3.料管温度不宜超过250℃.4.模具温度40-80℃,外观要求较高的产品,模温取较高.5.注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取,一般为80-130Mpa.6.ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三.聚甲醛(POM)聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1.聚甲醛为乳白色塑料有光泽.2.具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3.耐有机溶剂性能好,性能稳定.4.成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1.聚甲醛吸湿性小(吸小率<0.5%),成型前一般不干燥或短时干燥.2.成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体(熔料颜色变暗)故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量(熔体流动性对剪切速率较敏感)温度参数:前料管190—210℃,中料管180—205℃,后料管150—175℃.压力参数:注射压力100Mpa左右,背压0.5Mpa.3.模具温度控制在80—100℃为宜(一般运热油)4.POM冷却收缩率很大(2~2.5%)易出现啤塑“缩水”,故必须用延长保压时间来补缩.四.聚乙烯(PE)聚乙烯(PE)俗称“花料”,属结晶性塑料,共主要性质如下:1.聚乙烯分高密度(HDPE)和低密度(LDPE)两种,随着密度的增高,透明减弱.2.聚乙烯为半透明粒子,胶件外观呈乳白色.3.聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4.常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5.机械强度不高,热变形温度低,表面易划伤.6.聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1.流动性好,成型温度范围宽,易于成型.2.注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂.注射压力60~70MPa.3.吸水性低,加工前可不必干燥处理.4.提高料管温度,外观质量好,但成型收缩率大(2.0~2.5%),料管温度太低产品易变形,(用点浇口成型更严重,采用多点浇口可改善翘曲).温度参数:前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5.前后模温度应保持一致(模温一般为20-40℃为宜),冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6.因质软,必要时可不用行位(滑块)而采用强行脱模方式.五.聚丙烯(PP)聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1.呈半透明,质轻(密度0.91),可浮于水上.2.良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3.高的分子量使得抗拉强度高及屈服强度(耐疲劳度高).4.化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5.耐磨性优异,以及常温下耐冲击性好.6.成型收缩率大(1.6%),尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1.聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2.适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3.聚丙烯高结晶度,料管温度高:料管温度参数:前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4.因材料收缩率大,为准确控制胶件尺寸,应适当延长冷却时间.5.模温宜取低温(20-40℃),模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6.背压以0.5MPa为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六.聚氯乙烯(PVC)聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1.通过添加增塑剂使材料软硬度范围大.2.难燃自熄,热稳定性差.3.PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水(含环己酮)4.PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1.软PVC收缩率较大(1.0-2.5%),PVC性分子易吸水份,成型前需经干燥.干燥温度:85-90℃,时间2小时.2.成型时料管内长期多次受热,分解出氯乙烯单体及HCI(即降解)对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3.软PVC中加入ABS,可提高韧性,硬度及机械强度.4.因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间.料管温度参数:前160-170℃,中160-165℃,后140-150℃.5.针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.1.5mm以上,否则料流充腔困难.6.注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7.模具温度尽可能低(30-45℃左右)以缩短成型周期及防止胶件出模变形(必要时胶件需经定型相定型).8.为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七.聚碳酸酯(PC)聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1.外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2.PC料耐冲击性是塑料中最好的.3.成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高.4.化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5.耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯(PC)的成型工艺了解:1.PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.02%以下.干燥条件:温度110-120℃,时间8-12小时.2.流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3.PC料粘度对温度很敏感,提高温度时,粘度有明显下降.啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃.料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4.模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5.注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良(困气)而使产品烧焦.6.模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7.成型后为减小内应力,可采用退火处理,退火温度:125-135℃,退火时间2小时,自然冷却到室温.八.聚先胺(PA)聚先胺俗称尼龙(NYLON),属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1.尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2.低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3.尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降(如,拉伸,刚度).收缩率0.8-1.4%.4.耐弱酸弱碱和一般溶剂,常温下可溶于苯酚(酚可作为粘合剂),亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1.在注塑前需充分干燥.干燥温度80-90℃;干燥时间24小时.2.尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3.随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4.模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高:结晶度大,刚性,硬度耐磨性提高,变形小;模温低:柔韧性好,伸长率高,收缩性小.模温控制范围:20-90℃5.高速注射尼龙料熔点高,即凝固点高(快速定型,生产效率高),为顺利充模(不使熔料降到熔点下凝固).必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6.退火处理与调湿处理退火处理:经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件:高于使用温度10-20℃,时间按产品厚℃不同,约10-60分钟.。

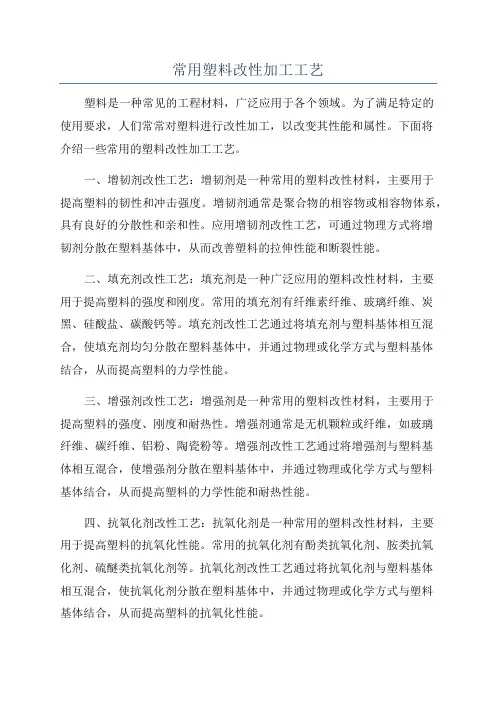

常用塑料改性加工工艺塑料是一种常见的工程材料，广泛应用于各个领域。

为了满足特定的使用要求，人们常常对塑料进行改性加工，以改变其性能和属性。

下面将介绍一些常用的塑料改性加工工艺。

一、增韧剂改性工艺：增韧剂是一种常用的塑料改性材料，主要用于提高塑料的韧性和冲击强度。

增韧剂通常是聚合物的相容物或相容物体系，具有良好的分散性和亲和性。

应用增韧剂改性工艺，可通过物理方式将增韧剂分散在塑料基体中，从而改善塑料的拉伸性能和断裂性能。

二、填充剂改性工艺：填充剂是一种广泛应用的塑料改性材料，主要用于提高塑料的强度和刚度。

常用的填充剂有纤维素纤维、玻璃纤维、炭黑、硅酸盐、碳酸钙等。

填充剂改性工艺通过将填充剂与塑料基体相互混合，使填充剂均匀分散在塑料基体中，并通过物理或化学方式与塑料基体结合，从而提高塑料的力学性能。

三、增强剂改性工艺：增强剂是一种常用的塑料改性材料，主要用于提高塑料的强度、刚度和耐热性。

增强剂通常是无机颗粒或纤维，如玻璃纤维、碳纤维、铝粉、陶瓷粉等。

增强剂改性工艺通过将增强剂与塑料基体相互混合，使增强剂分散在塑料基体中，并通过物理或化学方式与塑料基体结合，从而提高塑料的力学性能和耐热性能。

四、抗氧化剂改性工艺：抗氧化剂是一种常用的塑料改性材料，主要用于提高塑料的抗氧化性能。

常用的抗氧化剂有酚类抗氧化剂、胺类抗氧化剂、硫醚类抗氧化剂等。

抗氧化剂改性工艺通过将抗氧化剂与塑料基体相互混合，使抗氧化剂分散在塑料基体中，并通过物理或化学方式与塑料基体结合，从而提高塑料的抗氧化性能。

五、交联剂改性工艺：交联剂是一种常用的塑料改性材料，主要用于提高塑料的热稳定性和耐化学性。

常用的交联剂有过氧化物、氢氧化物、有机硅等。

交联剂改性工艺通过将交联剂与塑料基体相互混合，使交联剂在塑料基体中发生交联反应，从而提高塑料的热稳定性和耐化学性。

综上所述，以上所列举的工艺是常用的塑料改性加工工艺，通过不同的改性材料和工艺，可以改变塑料的性能和属性，使其满足特定的使用要求。
