JS-8A放电计数器说明书

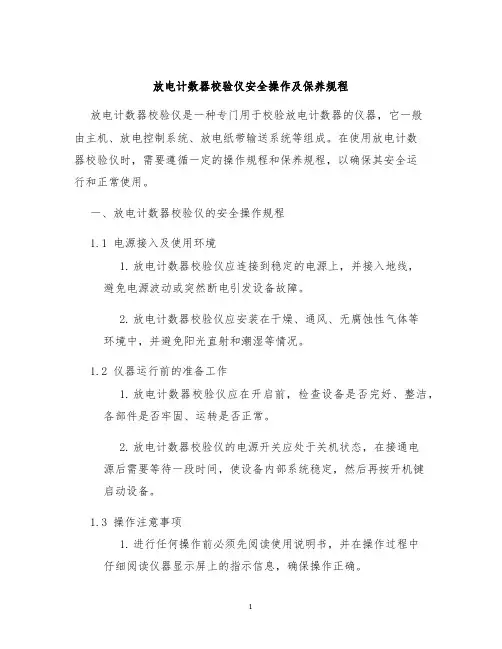

放电计数器校验仪安全操作及保养规程放电计数器校验仪是一种专门用于校验放电计数器的仪器，它一般由主机、放电控制系统、放电纸带输送系统等组成。

在使用放电计数器校验仪时，需要遵循一定的操作规程和保养规程，以确保其安全运行和正常使用。

一、放电计数器校验仪的安全操作规程1.1 电源接入及使用环境1.放电计数器校验仪应连接到稳定的电源上，并接入地线，避免电源波动或突然断电引发设备故障。

2.放电计数器校验仪应安装在干燥、通风、无腐蚀性气体等环境中，并避免阳光直射和潮湿等情况。

1.2 仪器运行前的准备工作1.放电计数器校验仪应在开启前，检查设备是否完好、整洁，各部件是否牢固、运转是否正常。

2.放电计数器校验仪的电源开关应处于关机状态，在接通电源后需要等待一段时间，使设备内部系统稳定，然后再按开机键启动设备。

1.3 操作注意事项1.进行任何操作前必须先阅读使用说明书，并在操作过程中仔细阅读仪器显示屏上的指示信息，确保操作正确。

2.在使用放电计数器校验仪时，应保持仪器的稳定、平衡状态，并避免冲击、振动等，以免引发设备故障。

3.操作过程中不能随意更动设备内部有关设置，不能启动系统自检、校正等程序，并要保证任何物品不会进入设备内部。

4.遇到正常或异常情况时，应立即停止使用并联系设备维修人员处理。

1.4 操作后的处理1.放电计数器校验仪的使用结束后，必须按照使用说明书上的要求将设备逐一关闭，并保持设备的整洁和干燥状态。

2.在设备使用过程中产生的废弃物及污染物，应视情况处理，避免对环境造成不利影响。

二、放电计数器校验仪的保养规程2.1 定期保养1.放电计数器校验仪的外部外观、内部连接线路、控制器电源等应每两个月进行一次检查，确保设备安全、运行良好。

2.每年对放电计数器校验仪进行一次全面的检修，检查仪器的活动部件、电子元件，重点检查控制系统、安全保护系统等。

2.2 日常保养1.放电计数器校验仪使用过程中，应定期对放电轮/片、衔铁、输送带等进行清洁和维护。

JS-III型使用说明书JS-III过电压动作计数器是对过电压保护器工作状态进行实时及累计数的装置，通过本产品可以详细监视过电压保护器及所保护的设备状态，预知事故前异常情况。

达到分析异常动作原因，预防事故发生的效果。

每个JS-III过电压动作计数器为两分体结构，通过RJ45接口用网线连接，可根据现场需要采取不同的安装方式，该计数器采用STN点阵式液晶显示、高速率数据处理单元、软件数字滤波。

具有抗干扰能力强、安装方便、计数准确等特点。

可以实时准确记录过电压保护器三相之间动作次数，所记录的数据分相累计。

JS-III过电压动作计数器运行维护：电池JS-III过电压动作计数器为无源设计，无须外接电源，本体附带电池可以使用3年，电量不足时请立即与我单位联系供应。

电池位于数据显示盒内，打开后盖即可更换。

统计软件设计采用了实时省电模式，需要观察数据时，请轻触一次读数按键，将依次显示“AB、AC、AD、BC、BD、CD”各相之间的过压累计次数，依序出现完毕后，液晶显示将自动关闭。

清除，需要清除数据，长按按键一秒，当出现“ERASE”时，一秒将出现一个点，三个点都出现后，则说明清除数据已完成。

在此过程中，如需要放弃清除，在第三个点出现之前松开按键，清零将被取消。

JS-III过电压动作计数器安装方式：1、整体安装过电压保护器本体安装计数器的显示部分直接挂装在保护器上。

2、分体安装显示部分柜门安装计数器的显示部分可挂装在柜门上，因此要考虑保护器到计数器显示部分的信号线长度（订货时务必注明）和柜门的孔位置和尺寸。

如下图所示：备注:虚线为计数器显示部分的外形尺寸，共开三个小圆孔和一个大圆孔。

上海昌开电器有限公司。

JS-II避雷放电计数器检测仪一、适用范围1、本仪器适用于阀型避雷器（包括炭化硅普通阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录器放电动作的检查和校验。

该仪器符合中华人民共和国电力行业标准DL474.5-92“现场绝缘试验实施导则一避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。

2、仪器能在下列条件下正常工作环境温度：-10℃~50℃环境湿度：40℃（20~90）%RH大气压强：86~106KPA二、主要技术数据放电试验电压：在于2KV充电时间：小于1分钟输出冲击电流波形：8/20uS，输出电流：≥100A仪器的供电电源：AC220±10%50HZ消耗功率小于30V A仪器尺寸：300×220×180（mm）仪器重量：6K三、仪器的使用(a)仪器操作机构位置和作用：见图1图1 面板布位图1-电源插座（代熔断器）2-电源开关3-合闸按键4-分闸按键5-放电检测按键6-合闸状态指示类7-分闸状态指示灯8-放电检测指示灯9-电压表10-输出插座11-按地装置（b）仪器的使用1)仪器在使用之前，操作者应先仔细阅读使用说明书，熟悉仪器各种操作机构的布局和作用。

每次使用前，仪器电源开关均应置于断开位置。

2)将仪器的输出端用联接线与被检避雷器的放电记录器的输入端相连。

3)供电电源核对无误后，将仪器电源线接入。

4)接通仪器的电源开关，电源指示灯亮，此时分闸指示灯亮，仪器处于分闸状态。

5)按合闸按钮后，合闸灯亮，仪器开始充电工作，电压表指示开始上升；待电压表指示数值大于2.0KV值时，即可按下放电检测按钮，观察和记录放电记录器的动作情况，每按支一次，记录器动作一次，放电检测后，充电回路能自动进行充电。

6)放电记录器计数试验检测完毕后，按动分闸按钮，合闸灯灭，分闸灯亮，此时仪器充电回路停止工作。

试验结束，待输出电压完全零时关断电源开关才能拆除接线。

如何进行放电计数器动作试验放电计数器是电力设备在运行中可以记录避雷器是否动作的次数，以便积累资料，分析电力系统过电压情况，是避雷器的重要配套设备。

下面以JS型电磁式放电计数器为例进行解析：1、JS型电磁式放电计数器工作原理(1)为双阀片式结构的放电计数器原理当避雷器动作时，放电电流流过阀片1电阻R1，在R1上的压降经阀片2电阻R2给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其移动一格，记一次数。

改变R1及R2的阻值，可使计数器具有不同的灵敏度，一般较小动作电流为100A。

(2) 为整流式结构的放电计数器原理当避雷器动作时，阀片电阻R1上的压降经全波整流给给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其动作记数。

该放电计数器的阀片电阻R1阻值较小，通流容量较大，较小动作电流也为100A。

2、运行检查和试验放电计数器在运行中发现的主要问题是密封不良和受潮，严重的甚至出现内部元件锈蚀的情况，因此在对避雷器进行预防性试验时，应检查放电计数器内部有无水气、水珠，元件有无锈蚀，密封橡胶垫圈的安装有无开胶等情况，发现缺陷应予处理或更换。

为了检查放电计数器动作是否正常，一种方法是用冲击电流发生器给计数器加一个副值大于100A的冲击电流，看其是否动作。

下图是一种适宜现场采用的简易试验方法。

用一个1000V或2500V的兆欧表给一个电容量为5—10微法的电容器充电，然后用电容器通过放电计数器放电，计数器应当动作。

试验时应注意：(1)为得到足够的交流电流，应由1人摇兆欧表，另一人通过绝缘杆挂电容器的放电引线；在兆欧表停摇之前，将兆欧表与电容器引线拆开，用绝缘杆挂导线给放电计数器放电，以防止电容器对兆欧表反充电损坏兆欧表及因释放电荷得不到正确的结果。

(2)应记录放电计数器试验前后的放电指示位数。

原则上应将放电计数器指示位数通过多次动作试验恢复到试验前的位置。

局部放电检测仪一、概述局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。

广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。

本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。

仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

二、主要技术指标1．可测试品的电容量范围6PF--250μF2．检测灵敏度（见表一）表一输入单元序号调谐电容单位灵敏度（微微库）（不对称电路）1 6-25-100 微微法0.022 25-100-400 微微法0.043、放大器频带：①低端：10KHZ、20KHZ、40KHZ任选②高端：80KHZ、200KHZ、300KHZ任选4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。

5、时间窗：①窗宽：可调范围15°～150°;②窗位置：每一窗可旋转0°～170°；③两个时间窗可分别开或同时开。

6、放电量表：①指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)②数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)7、椭圆时基：①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转：以30°为一档，可作120°旋转。

③显示方式：椭圆——直线。

④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。

8、试验电压表：①量程：100KV（可扩展）②显示：3½数字电压表指示③精度：优于±5%（以满刻度计）9、内、外零标功能10、体积：500*500*210（宽*深*高）mm311、重量：约18kg。

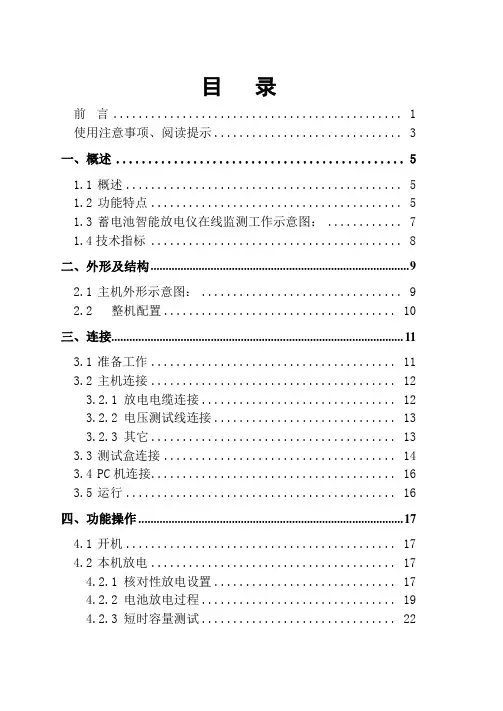

目录前言 (1)使用注意事项、阅读提示 (3)一、概述 (5)1.1概述 (5)1.2功能特点 (5)1.3蓄电池智能放电仪在线监测工作示意图： (7)1.4技术指标 (8)二、外形及结构 (9)2.1主机外形示意图： (9)2.2 整机配置 (10)三、连接 (11)3.1准备工作 (11)3.2主机连接 (12)3.2.1 放电电缆连接 (12)3.2.2 电压测试线连接 (13)3.2.3 其它 (13)3.3测试盒连接 (14)3.4PC机连接 (16)3.5运行 (16)四、功能操作 (17)4.1开机 (17)4.2本机放电 (17)4.2.1 核对性放电设置 (17)4.2.2 电池放电过程 (19)4.2.3 短时容量测试 (22)4.2.4 容量测试过程 (23)4.2.5 并机负载放电设置 (25)4.3外设放电 (27)4.3.1 外设放电设置 (27)4.3.2 外设放电过程 (29)4.4充电监测 (30)4.4数据管理 (31)4.4.1数据查询 (31)4.4.2数据删除 (33)4.4.3数据上传 (34)4.4.4格式化 (35)4.5参数管理 (35)4.5.1零点校正 (35)4.5.2 计量校正 (36)4.5.3 主板参数 (39)4.5.3系统时间 (39)五、日常维护 (40)5.1清洁维护 (40)5.1.1 主机的清洁维护 (40)5.1.2 夹具的清洁维护 (40)5.2存放 (40)六、常见问题解答及使用技巧 (41)前言蓄电池智能放电仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。

采用最新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。

整机由微处理器控制，液晶显示、中文菜单。

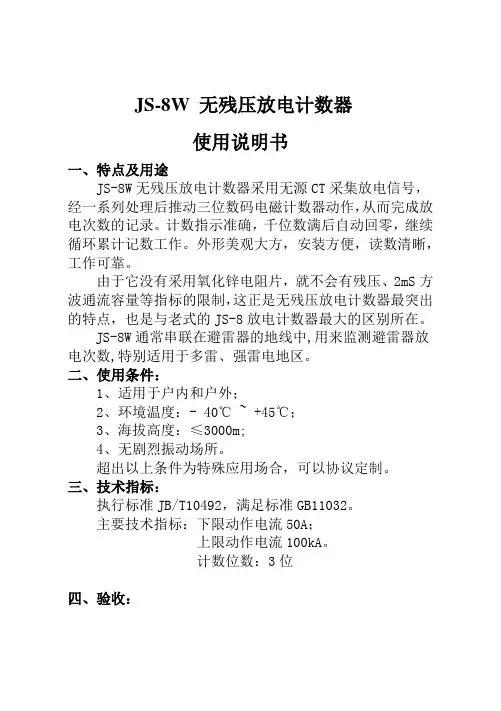

JS-8W 无残压放电计数器使用说明书一、特点及用途JS-8W无残压放电计数器采用无源CT采集放电信号，经一系列处理后推动三位数码电磁计数器动作，从而完成放电次数的记录。

计数指示准确，千位数满后自动回零，继续循环累计记数工作。

外形美观大方，安装方便，读数清晰，工作可靠。

由于它没有采用氧化锌电阻片，就不会有残压、2mS方波通流容量等指标的限制，这正是无残压放电计数器最突出的特点，也是与老式的JS-8放电计数器最大的区别所在。

JS-8W通常串联在避雷器的地线中,用来监测避雷器放电次数,特别适用于多雷、强雷电地区。

二、使用条件：1、适用于户内和户外；2、环境温度：- 40℃ ~ +45℃；3、海拔高度：≤3000m;4、无剧烈振动场所。

超出以上条件为特殊应用场合，可以协议定制。

三、技术指标：执行标准JB/T10492，满足标准GB11032。

主要技术指标：下限动作电流50A；上限动作电流100kA。

计数位数：3位四、验收：验收时，打开包装箱，检查随机附带的技术文件（使用说明书、装箱单、保修卡、合格证）是否齐全。

按装箱单检查随机附件是否齐全。

目测JS-8W外观是否损坏。

电气性能试验：1、方法一：用小型8/20μS冲击电流发生器对JS-8W 进下限动作电流50A和上限动作电流20kA放电性能检验，分别作10次，均应准确动作，否则，为不合格。

2、方法二：500V摇表一只，630V / 6—10微法电容器一只，用90—120转/分转速的摇表对电容器充电，待充电稳定后断开充电回路，再用一根2.5m2的导线穿过JS-8W的中心孔，然后，用导线两端对电容器两电极短接（碰一下），电容器放电，此时JS-8W应动作记数一次，依此操作10次，每次均应可靠动作，否则表明监测器有故障不能使用，应返厂更换或修理。

3、方法三：使用本公司生产的《避雷器监测器校验仪》进行（须另购）。

因出厂或现场试验等原因JS-8W不在零位时，可将已有的数字作为起始基数。
