避雷器在线监测器仪原理

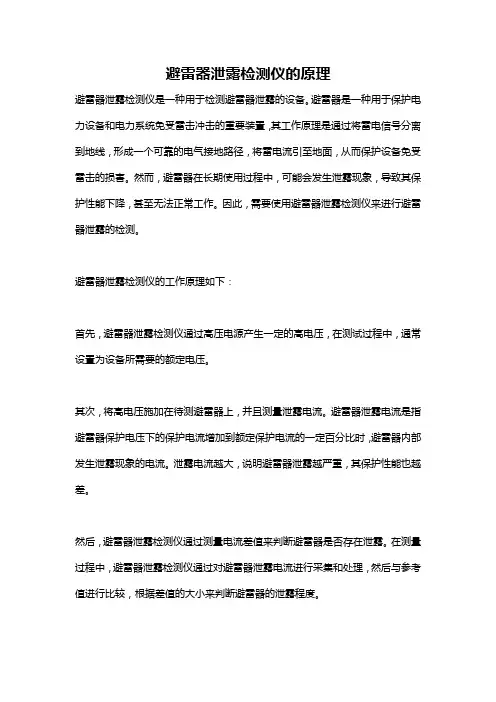

避雷器泄露检测仪的原理
避雷器泄露检测仪是一种用于检测避雷器泄露的设备。

避雷器是一种用于保护电力设备和电力系统免受雷击冲击的重要装置，其工作原理是通过将雷电信号分离到地线，形成一个可靠的电气接地路径，将雷电流引至地面，从而保护设备免受雷击的损害。

然而，避雷器在长期使用过程中，可能会发生泄露现象，导致其保护性能下降，甚至无法正常工作。

因此，需要使用避雷器泄露检测仪来进行避雷器泄露的检测。

避雷器泄露检测仪的工作原理如下：
首先，避雷器泄露检测仪通过高压电源产生一定的高电压，在测试过程中，通常设置为设备所需要的额定电压。

其次，将高电压施加在待测避雷器上，并且测量泄露电流。

避雷器泄露电流是指避雷器保护电压下的保护电流增加到额定保护电流的一定百分比时，避雷器内部发生泄露现象的电流。

泄露电流越大，说明避雷器泄露越严重，其保护性能也越差。

然后，避雷器泄露检测仪通过测量电流差值来判断避雷器是否存在泄露。

在测量过程中，避雷器泄露检测仪通过对避雷器泄露电流进行采集和处理，然后与参考值进行比较，根据差值的大小来判断避雷器的泄露程度。

最后，避雷器泄露检测仪通过显示屏或者报警器将检测结果进行显示和报警。

当避雷器泄露电流超过设定的阈值时，检测仪会发出报警信号，提醒用户进行维修或更换避雷器。

总结起来，避雷器泄露检测仪通过施加高电压并测量泄露电流来判断避雷器是否存在泄露现象。

其工作原理是通过测量电流差值来判断避雷器泄露程度，并通过显示屏或报警器将结果进行显示和报警。

这种检测仪的使用可以有效保护电力设备和电力系统的安全运行，提升避雷器的工作效能和使用寿命。

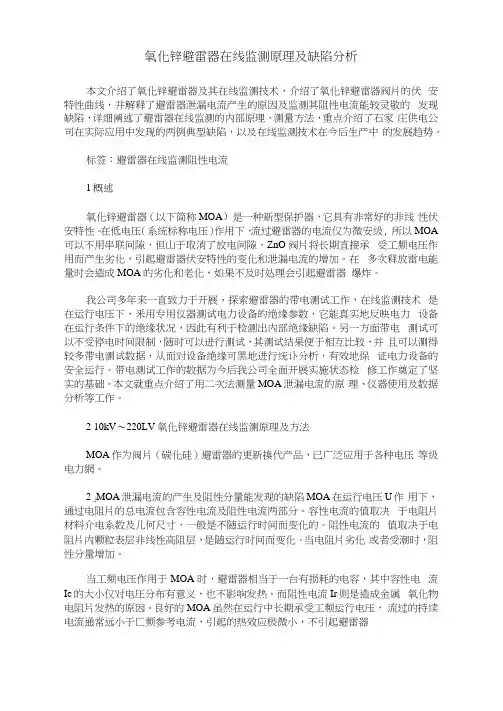

氧化锌避雷器在线监测原理及缺陷分析本文介绍了氧化锌避雷器及其在线监测技术，介绍了氧化锌避雷器阀片的伏安特性曲线，并解释了避雷器泄漏电流产生的原因及监测其阻性电流能较灵敬的发现缺陷，详细阐述了避雷器在线监测的内部原理、测量方法，重点介绍了石家庄供电公司在实际应用中发现的两例典型缺陷，以及在线监测技术在今后生产中的发展趋势。

标签：避雷器在线监测阻性电流1概述氧化锌避雷器（以下简称MOA）是一种新型保护器，它具有非常好的非线性伏安特性。

在低电压（系统标称电压）作用下，流过避雷器的电流仅为微安级, 所以MOA 可以不用串联间隙，但山于取消了放电间隙，ZnO阀片将长期直接承受工频电压作用而产生劣化，引起避雷器伏安特性的变化和泄漏电流的增加。

在多次释放雷电能量时会造成MOA的劣化和老化，如果不及时处理会引起避雷器爆炸。

我公司多年来一直致力于开展、探索避雷器的带电测试工作，在线监测技术是在运行电压下，釆用专用仪器测试电力设备的绝缘参数，它能真实地反映电力设备在运行条件下的绝缘状况，因此有利于检测出内部绝缘缺陷。

另一方面带电测试可以不受停电时间限制，随时可以进行测试，其测试结果便于相互比较，并且可以测得较多带电测试数据，从而对设备绝缘可黑地进行统讣分析，有效地保证电力设备的安全运行。

带电测试工作的数据为今后我公司全面开展实施状态检修工作奠定了坚实的基础。

本文就重点介绍了用二次法测量MOA泄漏电流的原理、仪器使用及数据分析等工作。

2 10kV〜220LV氧化锌避雷器在线监测原理及方法MOA作为阀片（碳化硅）避雷器的更新换代产品，已广泛应用于各种电压等级电力網。

2」MOA泄漏电流的产生及阻性分量能发现的缺陷MOA在运行电压U作用下，通过电阻片的总电流包含容性电流及阻性电流两部分。

容性电流的值取决于电阻片材料介电系数及儿何尺寸，一般是不随运行时间而变化的。

阻性电流的值取决于电阻片内颗粒表层非线性高阻层，是随运行时间而变化。

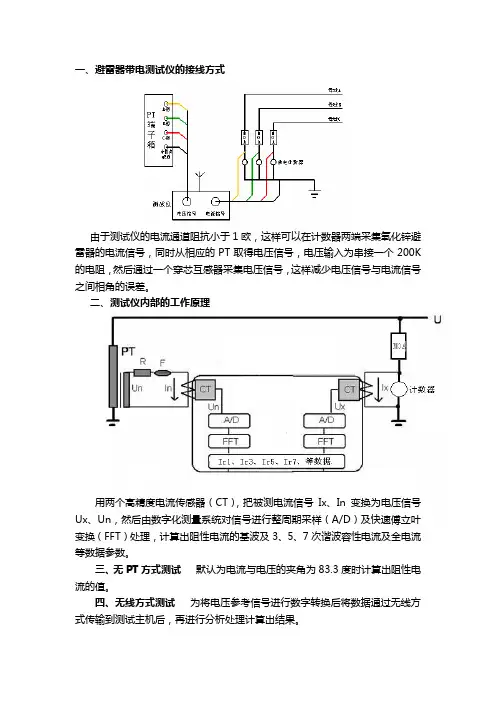

一、避雷器带电测试仪的接线方式
由于测试仪的电流通道阻抗小于1欧，这样可以在计数器两端采集氧化锌避雷器的电流信号，同时从相应的PT取得电压信号，电压输入为串接一个200K 的电阻，然后通过一个穿芯互感器采集电压信号，这样减少电压信号与电流信号之间相角的误差。

二、测试仪内部的工作原理
用两个高精度电流传感器（CT），把被测电流信号Ix、In变换为电压信号Ux、Un，然后由数字化测量系统对信号进行整周期采样（A/D）及快速傅立叶变换（FFT）处理，计算出阻性电流的基波及3、5、7次谐波容性电流及全电流等数据参数。

三、无PT方式测试默认为电流与电压的夹角为83.3度时计算出阻性电流的值。

四、无线方式测试为将电压参考信号进行数字转换后将数据通过无线方式传输到测试主机后，再进行分析处理计算出结果。

避雷器在线监测电流标准避雷器在线监测电流是一种常见的雷电防护设备，通过实时监测电流的变化，可以有效地判断避雷器的工作状态和性能。

针对这一技术，下面将从以下几个方面进行阐述。

首先，避雷器在线监测电流的标准要求。

根据相关标准，避雷器在线监测电流应满足以下要求：监测电流范围应符合设计要求，能够监测到避雷器正常工作时的电流；监测电流的测量误差应在一定范围内，一般要求误差小于5%；监测电流应有较高的采样频率，以确保对电流变化的实时监测，并进行数据记录和分析；监测电流的数据传输应稳定可靠，能够实时上传到监测平台。

其次，避雷器在线监测电流的监测原理。

避雷器在线监测电流是通过在避雷器安装位置设置电流传感器来实现的，电流传感器可以感知电流变化，并将感知到的电流信号转换为电压信号，供监测设备进行采集和处理。

在监测设备中，可以根据电流变化的特征来判断避雷器的正常工作状态，如电流大小、变化趋势、波形形状等。

此外，避雷器在线监测电流的应用场景和优势。

避雷器在线监测电流广泛应用于电力系统、通信系统等雷电防护领域，可以有效地监测避雷器的工作状态，及时发现故障和异常，保障系统的安全稳定运行。

相比传统的定期巡检方法，避雷器在线监测电流具有以下优势：实时监测，能够及时发现故障并采取措施修复；自动化程度高，减少人工巡检工作量；数据记录和分析功能强大，可以对电流数据进行统计分析和故障诊断，提高系统的可靠性和可用性。

最后，避雷器在线监测电流的市场现状和发展趋势。

目前，国内外对避雷器在线监测电流的研究和应用越来越广泛。

国内相关企业已经研发出一系列具有自主知识产权的避雷器在线监测电流产品，并在电力系统、通信系统等领域得到了广泛应用。

未来，随着雷电防护技术的不断发展和避雷器在线监测电流技术的成熟，该技术将进一步提升系统的雷电防护水平，并在更多领域得到应用。

综上所述，避雷器在线监测电流是一种非常重要和有前景的技术，对于保障电力系统和通信系统的安全稳定运行起着重要作用。

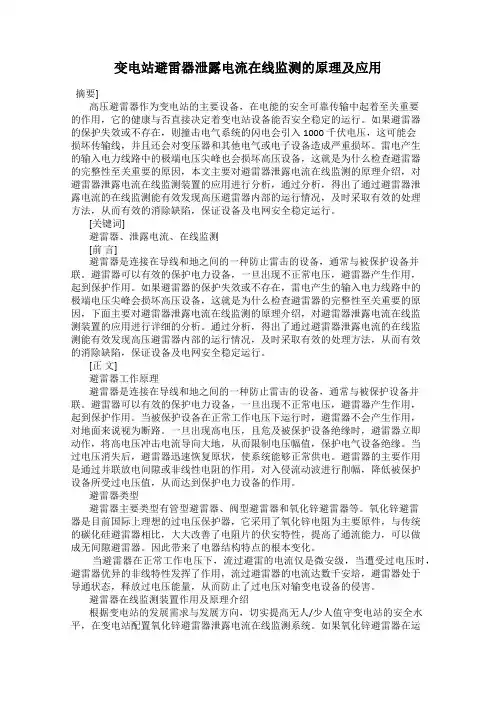

变电站避雷器泄露电流在线监测的原理及应用摘要]高压避雷器作为变电站的主要设备，在电能的安全可靠传输中起着至关重要的作用，它的健康与否直接决定着变电站设备能否安全稳定的运行。

如果避雷器的保护失效或不存在，则撞击电气系统的闪电会引入1000千伏电压，这可能会损坏传输线，并且还会对变压器和其他电气或电子设备造成严重损坏。

雷电产生的输入电力线路中的极端电压尖峰也会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，本文主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行分析，通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。

[关键词]避雷器、泄露电流、在线监测[前言]避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。

如果避雷器的保护失效或不存在，雷电产生的输入电力线路中的极端电压尖峰会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，下面主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行详细的分析。

通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。

[正文]避雷器工作原理避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。

当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

放电计数器避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。

在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。

当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。

在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。

JSY-10/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。

在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。

JSY-10/600型氧化0/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV 系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。

在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

JS-8型放电计避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。

JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。

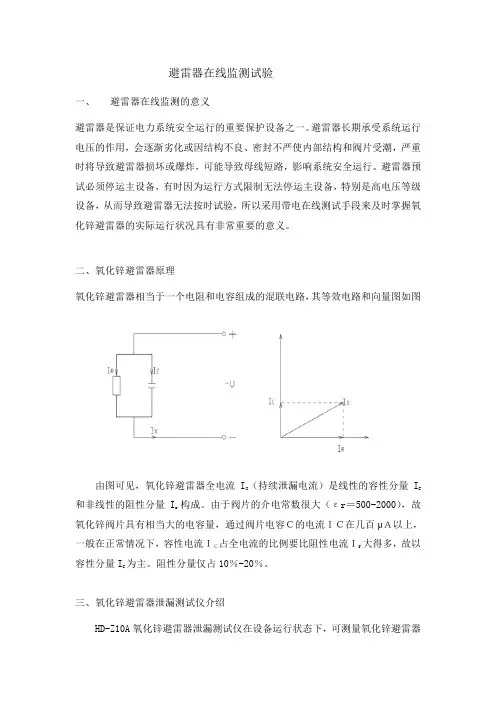

避雷器在线监测试验一、避雷器在线监测的意义避雷器是保证电力系统安全运行的重要保护设备之一。

避雷器长期承受系统运行电压的作用，会逐渐劣化或因结构不良、密封不严使内部结构和阀片受潮，严重时将导致避雷器损坏或爆炸，可能导致母线短路，影响系统安全运行。

避雷器预试必须停运主设备，有时因为运行方式限制无法停运主设备，特别是高电压等级设备，从而导致避雷器无法按时试验，所以采用带电在线测试手段来及时掌握氧化锌避雷器的实际运行状况具有非常重要的意义。

二、氧化锌避雷器原理氧化锌避雷器相当于一个电阻和电容组成的混联电路，其等效电路和向量图如图由图可见，氧化锌避雷器全电流IX （持续泄漏电流）是线性的容性分量IC和非线性的阻性分量Ir构成。

由于阀片的介电常数很大（εr＝500-2000），故氧化锌阀片具有相当大的电容量，通过阀片电容Ｃ的电流ＩＣ在几百μＡ以上，一般在正常情况下，容性电流ＩＣ占全电流的比例要比阻性电流Ｉr大得多，故以容性分量IC为主。

阻性分量仅占10％-20％。

三、氧化锌避雷器泄漏测试仪介绍HD-Z10A氧化锌避雷器泄漏测试仪在设备运行状态下，可测量氧化锌避雷器的全电流，阻性电流及谐波、工频参考电压及谐波、有功功率及相位差，并运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定。

并分析出基波和3-7次谐波和含量，并能克服相间干扰影响，正确测量边相避雷器和阻性电流，及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

现场测试接线如图所示。

四、测量在线运行试品的测试接线方法及使用方法接PT的测试接线方法及使用方法（1）接线方法，见图①先把仪器可靠接地②将仪器的电压测试线（黑线）连接到与被测避雷器同相的PT的二次绕组，红色夹子夹绕组的相线，黑色夹子夹中性点。

③将仪器的电流测试线（红线）连接到被测避雷器的雷击计数器的上下两端，先将黑夹子夹到避雷器接地引下线上（即雷击计数器的下端），然后通过绝缘操作杆将红夹子夹到雷击计数器的上端。

ALCT避雷器在线监测装置使用说明书Ver 4.12009年4月ALCT避雷器在线监测装置使用说明书Ver4.1目录1.前言 (3)2.系统图 (3)3.装置特性 (4)4.工作原理 (4)5.技术参数 (5)6.结构和外形 (5)7.操作和注意事项 (6)8.现场处理单元ALCT‐MONITOR (7)8.1 外形及安装尺寸 (7)8.2 面板介绍 (8)8.3 操作说明 (8)2 HZ E&AALCT 避雷器在线监测装置使用说明书Ver4.1HZ E&A 31.前言避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。

避雷器在线监测是有效检测避雷器内部是否受潮或内部元件是否异常等情况的手段。

ALCT 避雷器在线监测装置除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流的实时变化，及时对避雷器的工作状态给出可靠的运行参数，预防事故的发生，提高电力系统运行的可靠性。

其远程通信功能，可以将避雷器泄漏电流及动作次数等数据通过现场处理单元传送到后台计算机，通过监视软件进行实时监测和数据分析，减轻了人员抄表的工作量，同时为避雷器运行状况分析提供了可靠的数据支持。

注意：为了安全操作ALCT 避雷器在线监测装置，在进行安装、维护和设置前，请务必阅读本说明书，以便能正确使用该设备。

2.系统图ALCT 避雷器在线监测装置使用说明书Ver4.14HZ E&A3.装置特性监测仪具有卓越的操作性能和长期的可靠性，具有以下特征：1) 工作灵敏度非常高，可在最小冲击电流为30A （波形∶8/20μs ）状态下动作，并在40ms 时间间隔下准确计数；2) 具有耐100kA （4/10μs ，2次）大电流冲击能力，足以与避雷器相匹配； 3) 体积小、重量轻，易于安装； 4) 无需辅助电源；5) 具有远程监测接口，可实现与远程监测设备方便的连接。

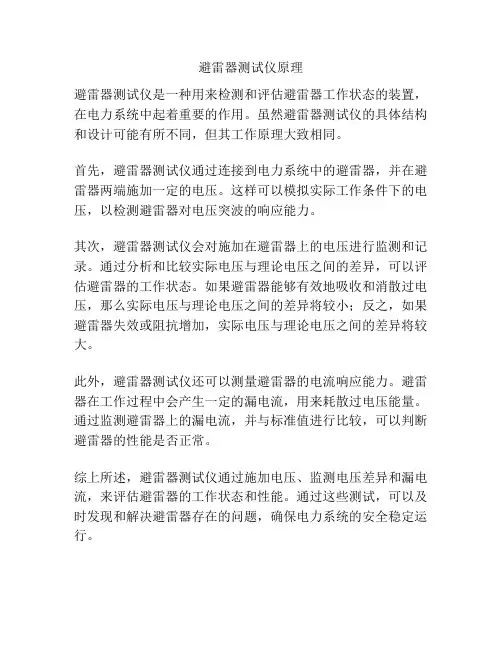

避雷器测试仪原理
避雷器测试仪是一种用来检测和评估避雷器工作状态的装置，在电力系统中起着重要的作用。

虽然避雷器测试仪的具体结构和设计可能有所不同，但其工作原理大致相同。

首先，避雷器测试仪通过连接到电力系统中的避雷器，并在避雷器两端施加一定的电压。

这样可以模拟实际工作条件下的电压，以检测避雷器对电压突波的响应能力。

其次，避雷器测试仪会对施加在避雷器上的电压进行监测和记录。

通过分析和比较实际电压与理论电压之间的差异，可以评估避雷器的工作状态。

如果避雷器能够有效地吸收和消散过电压，那么实际电压与理论电压之间的差异将较小；反之，如果避雷器失效或阻抗增加，实际电压与理论电压之间的差异将较大。

此外，避雷器测试仪还可以测量避雷器的电流响应能力。

避雷器在工作过程中会产生一定的漏电流，用来耗散过电压能量。

通过监测避雷器上的漏电流，并与标准值进行比较，可以判断避雷器的性能是否正常。

综上所述，避雷器测试仪通过施加电压、监测电压差异和漏电流，来评估避雷器的工作状态和性能。

通过这些测试，可以及时发现和解决避雷器存在的问题，确保电力系统的安全稳定运行。

氧化锌避雷器测试仪主要工作原理氧化锌避雷器测试仪的主要工作原理是基于氧化锌避雷器的电气特性和电气参数。

氧化锌避雷器是一种非线性电阻，当电流小于其中一阈值时呈现高阻抗状态，不导电；当电流大于阈值时呈现低阻抗状态，导电。

测试仪通过施加正弦波电压或脉冲电流来模拟氧化锌避雷器在工作时的状态，并通过测量电压和电流的变化来评估其工作状态和性能。

具体而言，氧化锌避雷器测试仪主要包括以下几个方面的工作原理：1.电压源：测试仪需要提供正弦波电压或脉冲电压以模拟避雷器工作时的电压波形。

电压源可以根据实际需要选择合适的类型和参数，确保测试的准确性和可靠性。

2.电流源：测试仪通常需要提供脉冲电流以模拟避雷器工作时的电流波形。

电流源可以通过调节电阻、电容或电感等元件实现，以得到符合测试要求的电流波形。

3.采样电路：测试仪需要采集避雷器两端的电压和电流信号，并通过采样电路将其转换为适合处理的模拟信号。

采样电路通常包括信号放大器、滤波器和模数转换器等。

4.数据处理和结果显示：测试仪采集到的电压和电流信号会经过数字处理，例如FFT（快速傅里叶变换）等算法，来分析避雷器的频率响应、非线性特性等。

处理后的数据可以通过显示屏或计算机界面等方式展示给用户。

5.结果判定：测试仪通常会根据预设的工作参数和性能指标，对测量结果进行判定，并显示测试结果。

如果避雷器的电气参数或电气特性不符合要求，测试仪会发出警报或报警灯亮起。

6.安全保护：由于测试过程中可能涉及高压电源和高电流，测试仪通常会配备相应的安全保护措施，例如过流保护、过压保护等，以确保操作人员的安全。

总之，氧化锌避雷器测试仪通过模拟氧化锌避雷器的电气工作状态和性能，通过测量电压和电流的变化来评估氧化锌避雷器的工作状态和性能。

这种测试仪的主要工作原理是将电压源和电流源与采样电路相结合，经过数据处理和结果判定，最终给出测试结果，以帮助用户及时了解避雷器的工作情况。

避雷器在线检测实验原理一、引言避雷器是一种用于保护电力系统设备免受雷击和过电压的重要设备。

然而，由于长期使用和环境因素等原因，避雷器会出现老化、损坏等问题，影响其保护作用。

因此，对避雷器进行在线检测是非常必要的。

二、避雷器的工作原理避雷器是利用气体放电原理来消除过电压的一种设备。

当系统中出现过电压时，避雷器中的气体会在电场的作用下发生放电，从而将过电压消除。

具体来说，当系统中出现过电压时，避雷器内部会产生一个高强度的电场，在此强度下，空气分子会被离子化形成等离子体，并形成闪络通道，从而将过电压放到地面上。

三、避雷器在线检测原理1. 传统检测方法传统的避雷器检测方法主要有：直流高压试验法、交流耐压试验法、放电计数法等。

这些方法虽然可以检测到一些故障情况，但是其缺点也很明显：需要停机维修、无法实时监测等。

2. 基于电流互感器的在线检测方法电流互感器是一种用于测量电流的设备，其原理是利用电磁感应产生电势差。

基于电流互感器的在线检测方法是通过将电流互感器安装在避雷器上，实时监测避雷器内部的放电情况。

具体来说，当避雷器内部发生放电时，会引起一定的电流变化，这些变化可以通过电流互感器进行监测和记录。

3. 基于超声波传感器的在线检测方法超声波传感器是一种利用超声波进行物体检测的设备。

基于超声波传感器的在线检测方法是通过将超声波传感器安装在避雷器上，实时监测避雷器内部的结构和状态。

具体来说，当避雷器内部出现故障或损坏时，会引起一定程度上的结构变化或振动，这些变化可以通过超声波传感器进行监测和记录。

四、总结目前，在线检测技术已经成为了避雷器维护管理中不可或缺的手段。

基于电流互感器和超声波传感技术的在线检测方法都具有优点：无需停机维修、可实时监测等。

然而，这些技术也存在一些问题，例如：检测结果的准确性、设备的稳定性等。

因此，在实际应用中，需要根据具体情况选择合适的检测方法，并结合其他维护手段进行综合管理和维护。

避雷器的在线监测与故障诊断技术前言：电力系统设备的状态监测和故障诊断是近10年来发展较快的新技术，具有良好的发展和应用前景。

但是，目前状态监测与故障诊断的应用还不普遍，还存在种种问题，包括一些认识上的误区。

在实际应用中，有故障预报、故障诊断和状态监测等几个在内容上相近但存在差别的概念。

一般来说，他们在内容上没有严格的界限，采用的方法很多都是一样的，都要进行在线检测盒数据分析，而且最终目标也是一致的，即防范于未然。

本文主要讲述避雷器的在线监测和故障诊断技术。

根据国家电网公司的规划，我国交、直流特高压输电工程的建设步伐将逐步加快。

随着电压等级和杆塔高度的提高以及电网规模进一步扩大，电网结构更加复杂，加之近年来我国气候环境变化异常、雷电活动日益频繁，防电问题必将更加突出。

1、避雷器在线监测与故障诊断原理金属氧化物避雷器在线监测和故障诊断的方法主要有全电流法，阻性电流分量法，功率损耗和元件温度，在参考文献中主要用到全电流法，监测避雷器的泄露电流，在一定程度上判断阻性电流的变化。

这种方法简单方便，但在正常情况下，总泄露电流的阻性分量只占容性分量的10%左右，这使得监测到的总泄露电流的有效值或平均值主要取决于容性电流分量。

泄露电流是评估10kV配电网MOA运行状态的有效特征量，可通过监测正在运行的MOA泄露电流有没有发生畸变来评估MOA的运行状态。

当10kV配电网的MOA正常运行时，其全泄露电流较小，只有微安级，且为工频正弦波；老化后的MOA的泄露电流幅值增大，且波形发生严重畸变，不再是标准的工频正弦波。

10kV配电网中氧化锌的泄露电流及其微弱，很容易被噪声淹没，单纯从没有处理过的原始波形上无法区别正常避雷器和老化避雷器。

消噪后的泄露电流可以为氧化锌避雷器运行状态的在线评估提供幅值和波形两个有效数据。

2、在线监测与故障诊断基本方法通过改进阈值的小波消噪算法对10kV配电网避雷器的泄露电流信号进行消噪处理，并验证了本文所提出的算法在消噪效果上的优势，为配电网避雷器在线监测的工程实际应用提供了指导。

输变电系统氧化锌避雷器在线监测系统分析随着社会的发展和科技的进步，输变电系统在电力行业中起着至关重要的作用。

而在输变电系统中，氧化锌避雷器是一种重要的设备，其作用是保护输电线路和变电设备免受雷击危害。

由于避雷器长期处于高压、高温、高湿的环境中，其性能随时可能发生变化，因此需要进行在线监测。

本文将分析输变电系统氧化锌避雷器在线监测系统的相关内容，以便更好地保障输变电系统的安全稳定运行。

一、氧化锌避雷器的工作原理及重要性氧化锌避雷器是一种用于保护输电线路和变电设备的重要设备，其主要工作原理是通过吸收和击穿放电来限制和消除雷电过电压，保护设备。

在正常情况下，氧化锌避雷器起到漏电保护作用，当系统遇到雷电过电压时，氧化锌避雷器会自动击穿，将雷电过电压通过接地线和避雷器引导到地，从而保护设备免受损害。

由于氧化锌避雷器长期处于高压、高温、高湿的环境中，其内部材料可能会发生老化、硫化或击穿，从而影响其正常工作。

对氧化锌避雷器进行定期在线监测，可以及时发现避雷器的性能变化，保障输变电系统的安全稳定运行。

二、氧化锌避雷器在线监测系统的组成1. 传感器：传感器是氧化锌避雷器在线监测系统的核心部件，其主要作用是采集避雷器的工作状态参数，如电压、电流、温度等。

传感器通常安装在避雷器的上下游位置，通过无线或有线方式将数据传输至监测终端。

2. 监测终端：监测终端是氧化锌避雷器在线监测系统的数据处理和分析中心，其主要功能是接收传感器采集的数据，进行实时监测和分析，判断避雷器的工作状态是否正常。

监测终端通常配备有数据存储和远程通信功能，便于用户随时获取监测数据。

3. 软件系统：软件系统是氧化锌避雷器在线监测系统的智能化部分，其主要功能是通过数据分析和算法模型，对避雷器的工作状态进行预测和诊断，提前发现避雷器的故障隐患，为运维人员提供决策支持。

1. 数据采集：传感器采集避雷器的工作状态参数，如电压、电流、温度等，并将数据传输至监测终端。

避雷器在线检测实验原理避雷器在线检测实验原理的重新解释引言:避雷器是一种用于保护电力系统设备免受过电压和过电流影响的重要设备。

在线检测避雷器的原理是一项关键技术，其可以帮助电力系统维护人员及时了解避雷器的运行状态，提前预防避雷器失效带来的风险和损害。

本文将重新解释避雷器在线检测实验的原理，并探讨其深层次的技术细节，以帮助读者更全面地理解这一重要的设备。

一、背景避雷器是电力系统中的一种重要设备，用于防止过电压对电力设备造成损害。

过电压是电力系统中普遍存在的问题，可能由雷击、电网故障等原因引发。

避雷器通过吸收、分散和消除过电压，保护其他电力设备不受损害。

为了确保避雷器始终处于良好的运行状态，需要对其进行在线检测。

在线检测可以实时监测避雷器的工作情况，及时发现异常，减少潜在的安全风险。

二、在线检测原理避雷器的在线检测主要基于两种原理：电流法和电压法。

1. 电流法检测电流法是通过对避雷器电流进行监测来评估其状态的方法。

避雷器在正常工作状态下，不会有电流通过，因为它的主要作用是将过电压分流到地。

然而，当避雷器失效时，会出现漏电流或放电现象。

通过监测避雷器的电流，可以检测到这些异常情况。

电流法检测主要基于避雷器的漏电电流和尖峰电流。

漏电电流指的是在额定电压下，避雷器正常工作时通过的微弱电流。

当避雷器失效时，漏电电流会显著增加。

尖峰电流是指避雷器在过压瞬间响应时的最大电流值，通过监测尖峰电流的变化可以评估避雷器的损耗程度。

2. 电压法检测电压法是通过对避雷器两端电压进行监测来评估其状态的方法。

避雷器在正常工作状态下，会有额定电压的分布。

当避雷器失效时，其两端电压将发生明显变化。

电压法检测主要基于避雷器的电压分布和泄漏电流。

避雷器将过电压分散到地，其两端电压可以用来评估避雷器的状态。

当避雷器失效时，由于泄漏电流的增加，其两端电压会出现异常变化。

通过监测这些变化，可以实时识别避雷器的失效情况。

三、总结与回顾在线检测避雷器的原理主要基于电流法和电压法。

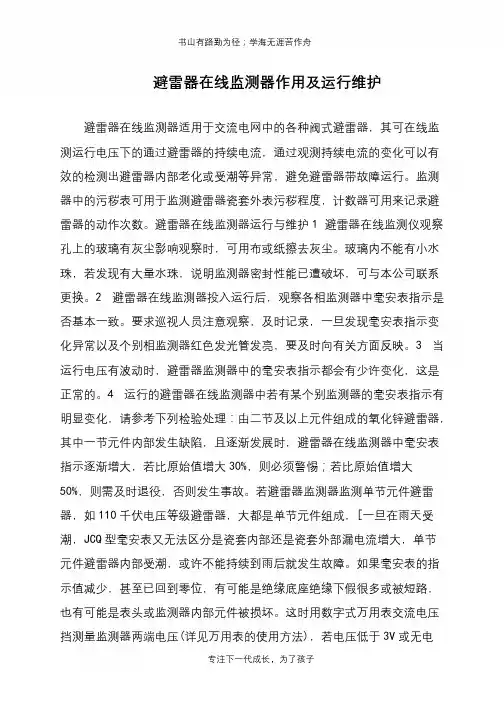

避雷器在线监测仪作用用途及原理介绍书山有路勤为径；学海无涯苦作舟避雷器在线监测仪作用用途及原理介绍避雷器在线监测仪作用用途及原理介绍氧化锌避雷器的泄漏电流可以被分为两部分：容性部分和阻性部分，正常情况下阻性电流在全电流的分量比较小，所以阻性电流的增加，对全电流的增加很小，全电流的监测对阻性电流的变化不是很灵敏。

为了监测阀片的非线性电阻特性最好的办法是直接监测阻性电流。

根据变电站的发展需求与发展方向，切实提高无人/少人值守变电站的安全水平，在变电站配置氧化锌避雷器泄露电流在线监测系统。

用于实时监控以下情况：1. 实时监控氧化锌避雷器泄露全电流； 2. 实时监控氧化锌避雷器泄露阻性电流；3. 实时记录发生雷击的次数和时间，以便于查找原因时能作为依据。

避雷器在线监测器在监测氧化锌避雷器全电流、阻性电流、雷击次数和时间的运行次数时，不断向控制室发送实时数据，达到远程监测的目的。

1）在运行电压下流过高压避雷器的泄漏全电流包含了阻性泄漏电流分量、容性泄漏电流分量两部分。

在避雷器处于正常运行电压状态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过1015%的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0%。

所以采用全电流的测量方法，在线监测仪就不能有效监视避雷器的内部性能劣化的趋势。

2）在运行电压下的测量，由于运行电压的变化幅度将达到大于5%以上，所以产生的全电流的变化由于电容分量的线性变化影响使测量全电流数值的结果也有5% 以上幅度的变化，从而淹没了由于阻性电流变化而引起全电流变化5.0%的比例。

3）如果氧化锌避雷器在运行中由于内部元件发生劣化，引起阻性泄漏电流的增加，即有功损失分量不断加大，如此继续劣化下去，达到一定程度后会导至避雷器的热崩溃，若不能迅速将不正常的避雷器及时退出专注下一代成长，为了孩子。

智能防雷监测系统原理
智能防雷监测系统是一种基于先进技术的设备，用于监测和预警雷电活动。

它通过利用电磁感应原理，实时监测周围的电场和磁场强度，以及大气中的电荷分布情况，从而判断雷电活动的发生和趋势。

该系统主要由多个传感器、数据采集器、通信模块和数据处理单元组成。

传感器安装在需要监测的区域，可以实时感知周围的电磁场和电荷分布情况。

数据采集器负责将传感器采集到的数据传输到数据处理单元。

通信模块用于将数据传输到远程监测中心，以便进行实时分析和预警。

智能防雷监测系统的原理是基于雷电产生时的电磁场和电荷分布变化。

当雷电活动发生时，会伴随着强烈的电磁场和电荷分布变化。

传感器通过感应电磁场和电荷分布的变化，将数据传输到数据采集器。

数据采集器将采集到的数据传输到数据处理单元，并进行实时分析。

数据处理单元利用预先设定的算法和模型，对传感器采集到的数据进行处理和分析。

通过对比历史数据和实时数据，系统可以准确地判断雷电活动的发生和趋势，并进行预警。

预警信息可以通过通信模块传输到远程监测中心，以便及时采取相应的防雷措施。

智能防雷监测系统的原理可以有效地提高雷电活动的监测和预警能力。

它可以帮助人们及时了解雷电活动的发生和趋势，预防雷击事
故的发生，保护人身安全和财产安全。

同时，该系统还可以用于监测大型建筑、电力设施等重要设施，提高其抗雷能力和安全性。

总结起来，智能防雷监测系统通过电磁感应原理实时监测电磁场和电荷分布，利用数据处理和分析技术判断雷电活动的发生和趋势，并进行实时预警。

它是一种高效、可靠的设备，能够有效地保护人身安全和财产安全。
