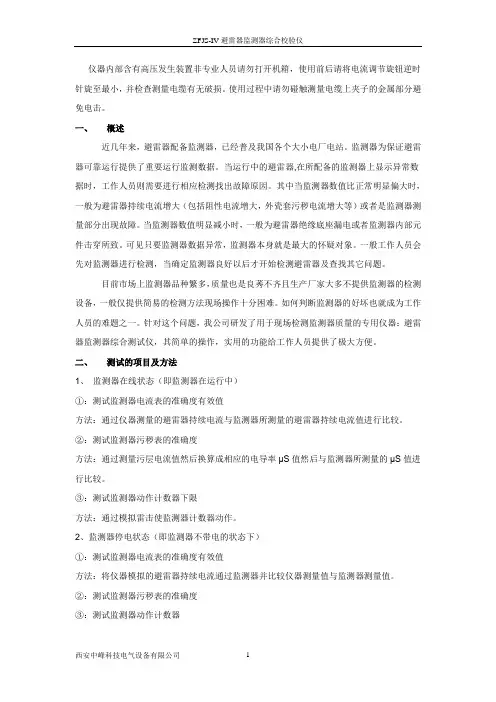

仪器内部含有高压发生装置非专业人员请勿打开机箱，使用前后请将电流调节旋钮逆时针旋至最小，并检查测量电缆有无破损。
使用过程中请勿碰触测量电缆上夹子的金属部分避免电击。
一、概述近几年来，避雷器配备监测器，已经普及我国各个大小电厂电站。
监测器为保证避雷器可靠运行提供了重要运行监测数据。
当运行中的避雷器,在所配备的监测器上显示异常数据时，工作人员则需要进行相应检测找出故障原因。
其中当监测器数值比正常明显偏大时，一般为避雷器持续电流增大（包括阻性电流增大，外瓷套污秽电流增大等）或者是监测器测量部分出现故障。
当监测器数值明显减小时，一般为避雷器绝缘底座漏电或者监测器内部元件击穿所致。
可见只要监测器数据异常，监测器本身就是最大的怀疑对象。
一般工作人员会先对监测器进行检测，当确定监测器良好以后才开始检测避雷器及查找其它问题。
目前市场上监测器品种繁多，质量也是良莠不齐且生产厂家大多不提供监测器的检测设备，一般仅提供简易的检测方法现场操作十分困难。
如何判断监测器的好坏也就成为工作人员的难题之一。
针对这个问题，我公司研发了用于现场检测监测器质量的专用仪器：避雷器监测器综合测试仪，其简单的操作，实用的功能给工作人员提供了极大方便。
二、测试的项目及方法1、监测器在线状态（即监测器在运行中）①：测试监测器电流表的准确度有效值方法：通过仪器测量的避雷器持续电流与监测器所测量的避雷器持续电流值进行比较。
②：测试监测器污秽表的准确度方法：通过测量污层电流值然后换算成相应的电导率μS值然后与监测器所测量的μS值进行比较。
③：测试监测器动作计数器下限方法：通过模拟雷击使监测器计数器动作。
2、监测器停电状态（即监测器不带电的状态下）①：测试监测器电流表的准确度有效值方法：将仪器模拟的避雷器持续电流通过监测器并比较仪器测量值与监测器测量值。
②：测试监测器污秽表的准确度③：测试监测器动作计数器三、工作原理图1 测量原理方框图四、使用条件及主要技术指标1、使用条件环境温度：-20~+40℃相对湿度：不大于80%2、主要技术指标电源：AC220V或内置锂电池128X64液晶显示电流测量满量程：10.00mA电流测量分辨率：0.01mA8/20μS冲击电流：20A~100A动作计数时间：5s/次尺寸：240×200×170重量：2Kg五、使用方法1、面板说明①：电源开关②：电源转换开关③：电流调节旋钮④：充电键⑤：测试键⑥：选择键⑦：确认键⑧：泄露电流测试端⑨：测量/计数连接电缆输入端⑩：电流输出端测量显示窗口图3 监测器在线情况下的电流测量及动作计数接线图4 监测器在线情况下污秽电流测量接线图5 监测器停电情况下的电流测量及动作计数接线图6 监测器停电情况下的污秽电流测量接线3、具体操作⑪、监测器在线情况下持续电流测量步骤操作说明：按图3接线将监测器测试仪测量电缆的红色夹子可靠夹在监测器持续电流输入端（避雷器底座上），黑色夹子可靠夹在监测器外壳上（接地端），如有锈迹或氧化层请清理后连接，运行时监测器两端电压一般为十几伏左右。
直流高压避雷器放电计数器泄露电流校验研究摘要：本文论述了高压直流输电用避雷器计数器的原理，分析了现阶段针对其试验及校验方法的不足。
针对直流避雷器计数的结构特点和现场运行要求，研制了一种新型的直流高压避雷器计数器综合校验装置。
能够有效的满足避雷器计数的校验要求，有效的反应避雷器计数器动作状况和泄露电流监测状况。
关键字：避雷器计数器；校验方法1 引言为了限制设备过电压，保护高压直流输电设备的安全，直流输电系统中广泛采用了避雷器作为保护元件。
为了掌握避雷器的运行情况，通常避雷器均配有放电计数器，其主要由监测器及放电计数器两部分组成，用于监视避雷器运行状态下的避雷器泄露电流和记录避雷器的动作次数。
若某避雷器在过电压下动作频繁，会导致避雷器的老化加快，引起避雷器的泄露电流增大甚至发生严重劣化击穿损坏。
若此时避雷器计数器泄露电流监视模块故障未能准确指示泄露电流或者避雷器计数器故障未能正常计数，将有可能导致对该避雷器的状态判断有误，未能及时发现避雷器的异常，最终导致爆炸的严重后果[1-4]。
本文就云广、普侨直流输电工程各站所用避雷器计数器结构特点进行分析，提出了针对高压直流避雷器计数器的泄露电流监视仪的有效校验方法。
2 高压直流避雷器计数器结构及原理避雷器计数器上端连接于避雷器底部，下端与地相连。
如图1所示，在运行过程中避雷器泄露电流is 流进传感器内部后，经过环形铁芯变压器的变换，转换为4-20mA的电流信号，并通过连接电缆传输到显示器中。
显示器内部有一个毫安表，将实时的显示避雷器的泄露电流峰值。
在避雷器正常运行时，由于流过传感器的泄露电流很小，在传感器内部电阻上形成的压降非常小，可以忽略不计，因此传感器内部的分析电路检测不到避雷器动作的信号，避雷器计数器不动作。
当避雷器动作时，会有一个较大的电流流入传感器内部，会在传感器内部的电阻元件两端形成一个压降，分析电路检测到该压降之后会通过连接电缆将该信号传到显示器中的计数器上，当该信号的值超过计数器的阈值时会引起计数器动作，从而实现记录避雷器的动作。

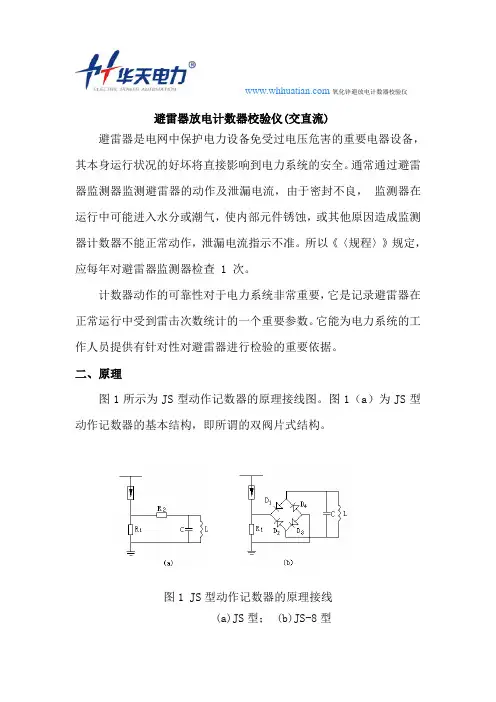

氧化锌避放电计数器校验仪避雷器放电计数器校验仪(交直流)避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。
通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良，监测器在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。
所以《〈规程〉》规定，应每年对避雷器监测器检查 1 次。
计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。
它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。
二、原理图1所示为JS型动作记数器的原理接线图。
图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。
图1 JS型动作记数器的原理接线(a)JS型； (b)JS-8型氧化锌避放电计数器校验仪R1、R2-非线形电阻；C-贮能电容器L-记数器线圈； D1~4一硅二极管当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A（8/20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV 以上的高压避雷器。
图1（b）表示 JS－8型动作记数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。
该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。
JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。
三、技术参数1、输出电压：DC1600V ±3%2、间隔时间：≥30s3、供电电源：DC12V / AC220V±10% 50Hz±2%氧化锌避放电计数器校验仪4、冲击电流：≥100A（8/20μs）5、体积：380×250×180mm6、重量：3kg四、检查方法及原理由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。
防雷装置检测方法防雷装置检测方法主要包括以下步骤：1. 外部防雷装置检测：这包括接闪器（接闪杆、接闪带、接闪线、接闪网）、引下线、接地装置、金属门窗及屋面大型金属物体的等电位连接的检测。
2. 内部防雷装置检测：这包括各级电涌保护器（SPD）、屋内电子设备的等电位连接、电梯机房的等电位连接、均压环、电子设备安全距离等的检测。
3. 防雷装置安全检测原始记录：在完成外部和内部防雷装置的检测后，应将每项检测结果填入防雷装置安全检测原始记录表中，作为检测的原始记录。
4. 首次检测：对于防雷装置的首次检测，由于不了解防雷装置的情况，所以在检测过程中应按照以下8项内容进行：（1）防雷装置类别；（2）接闪器；（3）下线；（4）接地装置；（5）防雷区划分；（6）电磁屏蔽；（7）等电位连接；（8）电涌保护器。
5. 日常运行中的检查：在日常运行中，检查设备外观是否完整无损，外绝缘表面是否清洁。
同时，检查避雷器有无异常振动、异常音响及异味，若有，应及时将其停运，进行详细的检查试验，以免发生事故。
还应检查避雷器接地引线是否良好，有无烧伤痕迹和断股现象以及计数器是否完好无损。
6. 测量：使用2500V绝缘电阻表测量避雷器的绝缘电阻，测得数值与前一次的结果比较，变化不大于5%时可继续投人运行。
此外，还应测量金属氧化锌避雷器及基座的绝缘电阻、金属氧化锌避雷器直流参考电压和倍直流电压下的泄漏电流、工频放电电压。
7. 放电计数器校验：检查避雷器雷雨天后计数器的动作情况，并做好记录。
同时应检查避雷器表面有无闪络放电痕迹，各部引线有无松动。
请注意，以上步骤仅供参考，具体操作可能会因实际情况而有所不同。
在进行防雷装置检测时，应遵循相关规定和标准，并由专业人员进行操作。

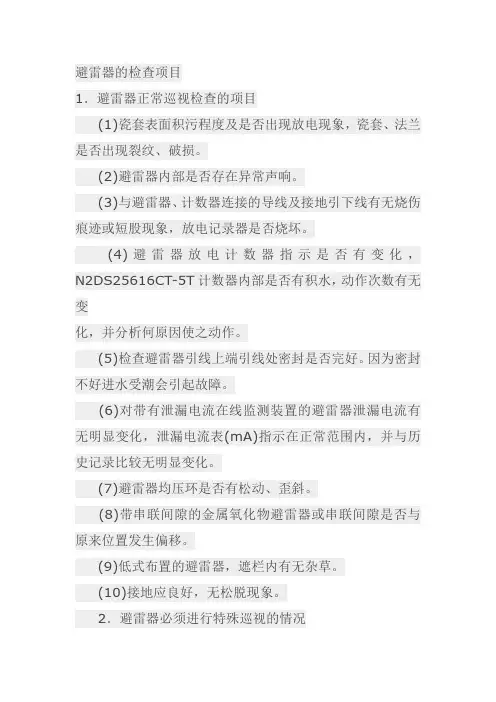

避雷器的检查项目1．避雷器正常巡视检查的项目(1)瓷套表面积污程度及是否出现放电现象，瓷套、法兰是否出现裂纹、破损。
(2)避雷器内部是否存在异常声响。
(3)与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或短股现象，放电记录器是否烧坏。
(4)避雷器放电计数器指示是否有变化，N2DS25616CT-5T计数器内部是否有积水，动作次数有无变化，并分析何原因使之动作。
(5)检查避雷器引线上端引线处密封是否完好。
因为密封不好进水受潮会引起故障。
(6)对带有泄漏电流在线监测装置的避雷器泄漏电流有无明显变化，泄漏电流表(mA)指示在正常范围内，并与历史记录比较无明显变化。
(7)避雷器均压环是否有松动、歪斜。
(8)带串联间隙的金属氧化物避雷器或串联间隙是否与原来位置发生偏移。
(9)低式布置的避雷器，遮栏内有无杂草。
(10)接地应良好，无松脱现象。
2．避雷器必须进行特殊巡视的情况(1)避雷器存在缺陷。
(2)阴雨天气后。
(3)大风沙尘天气。
(4)每次雷电活动后或系统发生过电压等异常情况后。
(5)运行15年以上的避雷器。
3．避雷器特殊巡视检查项目(1)(2)雷雨后应检查雷电记录器动作情况，避雷器表面有无放电闪络痕迹。
(2)避雷器引线及引下线是否松动。
(3)避雷器本体是否摆动。
4．对运行中接地装置进行的安全检查(1)检查内容：1)检查接地线各连接点的接触是否良好，有无损伤、折断和腐蚀现象。
2)对含有重酸、碱、盐或金属矿岩等化学成分的土壤地带，定期对接地装置的地下部分挖开地面进行检查，观察接地体腐蚀情况。
3)检查分析所测量的接地电阻变化情况，是否符合规程要求。
4)设备每次检查后，应检查其接地是否牢固。
(2)检查周期：1)变电站的接地网一般每年检查一次。
2)根据车间的接地线及零线的运行情况，每年一般应检查1～2次。
3)各种防雷装置的接地线每年（雨季前）检查一次。
4)对有腐蚀性土壤的接地装置，安装后应根据运行情况一般每5年左右挖开局部地面检查一次。
避雷器计数器测试标准
避雷器计数器是一种用来监测避雷器击穿次数的仪器。
为了保证避雷器计数器的可靠性和准确性，需要对其进行测试。
以下是避雷器计数器测试标准：
1. 测试环境应该干燥、无尘、无电磁干扰，并且温度适宜。
2. 测试前需要将避雷器计数器进行校准，确保其读数准确无误。
3. 测试时需要使用标准测试电压和电流，测试电压和电流的大小应该符合避雷器的额定值。
4. 测试时需要对避雷器进行多次击穿，每次击穿后需要记录避雷器计数器的读数，并且等待一定时间以排除残余电荷的影响。
5. 测试完成后需要对测试结果进行分析和统计，计算出避雷器的平均击穿次数、标准差等参数。
6. 测试报告应该清晰、准确地记录测试环境、测试方法、测试结果、测试结论等内容，并且需要在报告中注明测试人员、测试时间等信息。
以上是避雷器计数器测试的一般标准，不同的型号和规格的避雷器计数器可能有所不同，需要根据具体情况进行测试和验证。
- 1 -。
避雷器校验计算公式引言。
在现代社会，雷电活动频繁，雷击事故时有发生。
为了保护建筑物和设备免受雷击的危害，避雷器成为了必不可少的设备。
避雷器的有效性直接关系到建筑物和设备的安全，因此避雷器的校验计算显得尤为重要。
本文将介绍避雷器的校验计算公式及其相关知识。
避雷器的作用。
避雷器是一种用于保护建筑物和设备免受雷击危害的装置。
它通过将雷电击中的电流引入地下，从而将建筑物和设备的电压维持在安全范围内。
避雷器的主要作用包括：1. 保护建筑物和设备免受雷击的危害。
2. 将雷电击中的电流引入地下，减少雷击对建筑物和设备的影响。
3. 维护建筑物和设备的电压在安全范围内，避免因雷击而损坏。
避雷器的校验计算公式。
避雷器的校验计算公式是用来检验避雷器是否符合规定标准的重要工具。
一般来说，避雷器的校验计算公式包括以下几个方面：1. 避雷器的耐雷电流。
避雷器的耐雷电流是指避雷器能够承受的最大雷电冲击电流。
一般来说，避雷器的耐雷电流与其工作电流成正比，计算公式如下：Iimp = k × Imax。
其中，Iimp为避雷器的耐雷电流，Imax为避雷器的最大工作电流，k为系数。
2. 避雷器的放电电流。
避雷器的放电电流是指避雷器在工作时放电的电流。
一般来说，避雷器的放电电流应该小于其耐雷电流，计算公式如下：Id = Iimp / n。
其中，Id为避雷器的放电电流，Iimp为避雷器的耐雷电流，n为放电系数。
3. 避雷器的耐压。
避雷器的耐压是指避雷器能够承受的最大工作电压。
一般来说，避雷器的耐压应该大于建筑物和设备的工作电压，计算公式如下：Uc = Umax + ΔU。
其中，Uc为避雷器的耐压，Umax为建筑物和设备的最大工作电压，ΔU为安全裕度。
以上是避雷器的校验计算公式的基本内容，通过这些公式可以对避雷器的性能进行评估和校验，确保其能够有效地保护建筑物和设备。
避雷器的校验计算实例。
下面我们以一个具体的实例来说明避雷器的校验计算公式的应用。

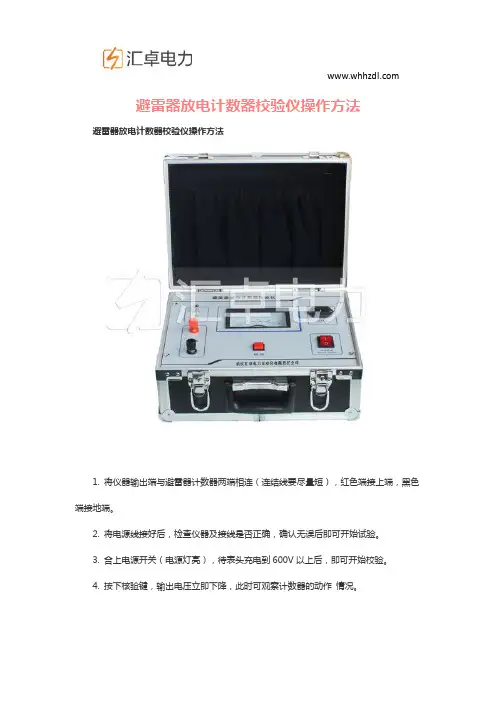

避雷器放电计数器校验仪操作方法避雷器放电计数器校验仪操作方法
1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。
2. 将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。
3. 合上电源开关（电源灯亮），待表头充电到600V以上后，即可开始校验。
4. 按下核验键，输出电压立即下降，此时可观察计数器的动作情况。
5. 如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况。
6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。
7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
浙江雷泰电气有限公司氧化锌避雷器用放电计数器检验标准文件编号：LTWI/8.13/JL-B文件版次：01发布日期：2008-09-05持有人编号：指示：GCWI/8.13/JL-B版号：01氧化锌避雷器用放电计数器检验标准页数：共5页第1 页1.0目的控制进厂放电计数器（监测仪）的质量。
2.0适用范围适用于氧化锌避雷器用的放电计数器（也叫放电监测仪）的检验。
3.0引用标准JB2440-91 避雷器、绝缘子、电瓷用原料标准4.0技术要求4.1 计数器应符合本标准的要求，并应按照规定程序批准的图样和工艺文件进行制造。
4.2计数器的指示应清晰，利于观察。
4.3当标称放电电流通过计数器时，计数器两端的残压应不大于3kV（峰值）。
注：如用户有更低残压要求时可与制造厂协商确定。
4.4计数器在波头不小于8μs和波长不小于20μs的冲击波作用下，在表1规定的上、下限电流幅值范围内，以及连续两次冲击时间间隔为1s的情况下均应能可靠动作。
4.5计数器非线性电阻片耐受方波电流、冲击电流和冲击大电流的电流幅值的能力应符合表1规定。
4.6计数器干、湿工频耐受电压应不低于4kV(有效值)。
指示：GCWI/8.13/JL-B版号：01氧化锌避雷器用放电计数器检验标准页数：共5页第2 页4.7计数器应有可靠的密封性能。
4.8计数器的外露金属零件及内部黑色金属零件均应有防腐蚀措施。
5.0试验方法除另有规定，试验应在计数器上进行，试品应是新的、清洁的、干燥的、装配完整的。
并尽可能按实际运行情况安装。
除本标准规定外，测量装置和其准确度应符合GB311.45的要求。
5.1 电流波形的规定试验用4/10、8/20、18/40冲击电流与2000μs方波电流波形及幅值的误差应符合GB7327或GB11032的规定。
5.2标称放电电流下残压试验型式试验时在完整计数器上进行，出厂试验允许只对非线性电阻片进行，其电流幅值为计数器的标称放电电流，残压试验方法。
雷击计数器校验器的使用雷击计数器校验器是一种用于检测和计数雷击次数的设备，广泛应用于电力系统、通讯系统等领域。
本文将介绍雷击计数器校验器的使用方法。
1. 仪器介绍雷击计数器校验器是一种用于检测和计数高压设备受到的雷击次数的仪器。
它通过测量电压和电流的变化来判断是否发生雷击，并记录雷击的次数。
雷击计数器校验器通常由以下部分组成：•电源模块：为整个设备提供电源；•放电模块：用于模拟雷电放电；•感应模块：用于检测雷击电流；•计数模块：用于记录雷击次数；•显示模块：用于显示雷击次数和设备状态。
2. 使用方法使用雷击计数器校验器时，需要按照以下步骤进行：2.1 准备工作在使用之前，需要对设备进行检查和准备。
具体的准备工作如下：•检查电源模块是否正常工作；•检查放电模块是否正常工作；•检查感应模块是否正常工作；•连接雷击计数器校验器和测试设备（如变压器等）。
2.2 测试在准备工作完成后，可以进行测试。
具体测试步骤如下：•打开电源，启动设备；•设置测试参数（如测试电流、测试时间等）；•开始测试；•检查设备状态和测试结果。
2.3 校验当测试完成后，可以使用校验方法来验证测试结果的准确性。
具体校验步骤如下：•使用标准设备（如标准雷击计数器）进行校验；•将标准设备与测试设备连接，进行比较；•检查校验结果是否符合要求。
3. 注意事项在使用雷击计数器校验器的过程中，需要注意以下事项：•测试前需要对设备进行检查和准备；•测试时需要设置正确的测试参数；•在测试过程中需要保持设备正常工作状态；•校验结果需要符合要求。
4. 结论雷击计数器校验器是一种用于检测和计数雷击次数的设备，具有重要的应用价值。
在使用雷击计数器校验器时，需要按照正确的步骤进行操作，并注意相关的注意事项。
通过正确的使用方法和校验方法，可以保证测试结果的准确性和可靠性。
避雷器放电计数器试验
由于密封不良，放电计数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致计数器不能正确动作，因此需定期试验以判断计数器是否状态良好、能否正常动作，以便总结运行经验并有助于事故分析。
带有泄漏电流表的计数器，其电流表用来测量避雷器在运行状况下的泄漏电流，是判断运行状况的重要依据，但现场运行经常会出现电流指示不正常的情况，所以泄漏电流表宜进行检验或比对试验，保证电流指示的准确性。
放电计数器的试验方法有直流法和标准冲击电流法两种，标准冲击电流法的试验步骤参考相关仪器的说明书。
直流法试验步骤为用DMG2671绝缘电阻表（2500V）对一只4~6μF的电容器充电，即由一人操作绝缘电阻表，另一人通过绝缘杆将“L”端引线接到电
容器上对其充电，待充电结束后，将绝缘电阻表与电容器的引线拆开，通过绝缘杆将电容器的放电引线对计数器触及放电，观察计数器是否动作，重复3~5次。
在运行条件下也可用此方法进行试验。
放电计数器均应正常动作。
避雷器放电计数器试验的注意事项是：
（1）应记录放电计数器试验前后的放电指示数值。
（2）检查放电计数器是否存在破损或内部积水现象。
（3）对放电技术区放电试验时，应防止电容器对绝缘电阻表反充电损坏绝缘电阻表。
（4）带有泄漏电流表的计数器，在试验时应检验泄漏电流表的准确性。
避雷器放电计数器检验仪试验注意事项
1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。
空电池到充满约需3-4小时，充电器上红灯亮表示正在充电。
每次连续20次试验后必须充电。
2、根据计数器安装高度，适当拉出伸缩放电杆。
3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地。
4、按下红色按钮，接通高压约1秒钟，指示灯亮起（微闪），必须松开按钮。
才可轻轻点击计数器与避雷器的连接端进行测试。
否则按钮因为放电电流冲击而损坏。
5、每次点击后，放电杆端头应离开计数器。
若需重复测试，按一下按钮，1-2秒指示灯点亮时，松开按钮。
即可再次点击测试。
6、连续测试会导致校验仪发热，请注意适当间隙时间。
以减少故障，延长电池寿命。
7、校验器输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型或厂牌的计数器。
8、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需要对电池进行充电。
9、校验器请勿随意拆卸。
如电池组容量明显下降或充电效率过低，则需更换，请向本公司购买专用电池组。
警告：在指示灯亮起时，人体任何部位切勿碰触放电杆，免受电击。
避雷器放电计数器检测电流表校验
避雷器放电计数器一般会有专用的校验仪器，一般有便携式和操作台式。
以下市是汇卓
电力生产的避雷器放电计数器校验。
避雷器放电计数器校验仪用于校验各种避雷器计数器动作的可靠性。
计数器动作的可靠
性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参
数。
它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。
避雷器放电计
数器校验仪，测试各型放电计数器是否正常动作。
一般对计数器校验直流法，交流法，冲击电流法。
我们常见的就是用冲击电流法进行校验。
开机后不要用手触摸输出端，开机后不要用手触摸输出端，开机后不要用手触摸输出端，重要的事要说三遍。
这玩意电一下爽歪歪。
当然现场你没有校验仪器的情况下可用交流220V的火线来让计数器动作。
此方法极不推荐一来不安全，二来断路器会频繁跳闸，断路器选择不合适则会让上级断路器跳闸。
在说一次不到万不得已千万不要用。
给大家看下目前变电站常见的计数器原理图，计数器长啥样参见上篇文章
JS型计数器
R1、R2非线性电阻；C 电容器
L 计数器线圈
当避雷器动作时，电流流过R1，形成电压降经过R2给电容器C进行充电，电容器C 对计数器线圈L放电，使其计数机械装置动作一次。
改变R1和R2阻值，可使计数器具有不同灵敏度。
JS-8 型计数器
R1 非线性电阻；C 电容器；全波整流模块（CAD功底实在太差凑合看吧）
L 计数器线圈
当避雷器动作时，电流流过R1，形成电压降经过全波整流模块给电容器C进行充电，电容器C对计数器线圈L放电，使其计数机械装置动作一次。
JS型和JS-8型计数器使用电压等级不一样。
JS一般在6-220kV系统中使用，JS-8一般用于330kV、500kV系统。
监测电流表校验方法
本方法为笔者自行琢磨，至于其准确度和可靠性有待大家验证
需要恒流源或者干电池（我就用的干电池）2节即可，将电池并联正极接避雷器接线端，负极端接毫安表（万用表），经过毫安表接到避雷器接地端，形成一个电流回路。
接通电路后查看毫安表读数与监测电流表读数是否一致，正常情况下不会有太大偏差。
如果附近有磁场干扰用数字式万用表效果较好。
如果担心烧坏你的宝贝万用表，建议加装一个限流电阻
