避雷器放电计数器测试仪说明书

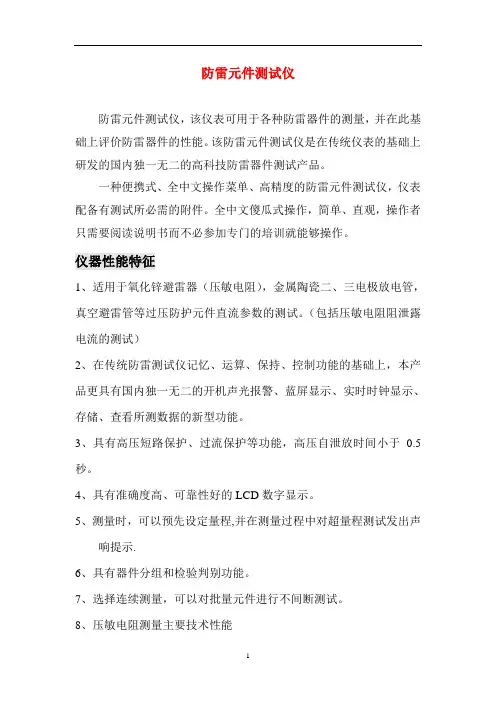

防雷元件测试仪防雷元件测试仪，该仪表可用于各种防雷器件的测量，并在此基础上评价防雷器件的性能。

该防雷元件测试仪是在传统仪表的基础上研发的国内独一无二的高科技防雷器件测试产品。

一种便携式、全中文操作菜单、高精度的防雷元件测试仪，仪表配备有测试所必需的附件。

全中文傻瓜式操作，简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。

仪器性能特征1、适用于氧化锌避雷器（压敏电阻），金属陶瓷二、三电极放电管，真空避雷管等过压防护元件直流参数的测试。

（包括压敏电阻阻泄露电流的测试）2、在传统防雷测试仪记忆、运算、保持、控制功能的基础上，本产品更具有国内独一无二的开机声光报警、蓝屏显示、实时时钟显示、存储、查看所测数据的新型功能。

3、具有高压短路保护、过流保护等功能，高压自泄放时间小于0.5秒。

4、具有准确度高、可靠性好的LCD数字显示。

5、测量时，可以预先设定量程,并在测量过程中对超量程测试发出声响提示.6、具有器件分组和检验判别功能。

7、选择连续测量，可以对批量元件进行不间断测试。

8、压敏电阻测量主要技术性能（1）起始动作电压U1MA：0—1999V（2）漏电流I0.75U1MA: 0-199.9∪A9、放电管测量主要技术性能（1）直流击穿电压VSdc:5-1999V(2)工作误差:≤±1%±1d10、本机可存储10组测试数据技术指标1、压敏电阻测量2、放电管测量3、绝缘电阻：15MΩ（1000V）4、耐压：AC 1.5KV 50HZ 1min5、工作温度和湿度：-10℃～＋50℃＜95%RH6、储存温度和湿度：-20℃～＋50℃＜95%RH7、电源：AC220V±10%或DC5V 3A8、功耗：6W9、外形尺寸：235×185×100（mm ） 10、重量：≤2.5kg图1 前面板图本机按键采用一体化键盘设计，前面板共设五个按键，具体功能如下： 1、主菜单器件选择右边是用来调整年份时间的“年”(例如:2006 表示 2006年) 数据查询的右边表示月日,例12-15表示12月15日。

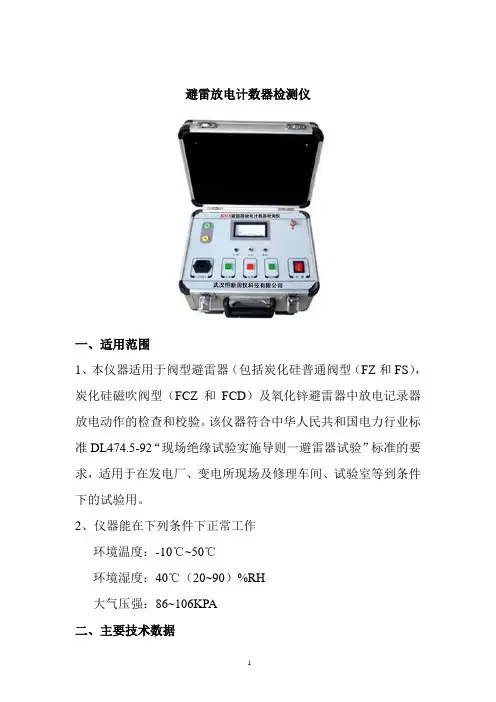

避雷放电计数器检测仪一、适用范围1、本仪器适用于阀型避雷器（包括炭化硅普通阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录器放电动作的检查和校验。

该仪器符合中华人民共和国电力行业标准DL474.5-92“现场绝缘试验实施导则一避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。

2、仪器能在下列条件下正常工作环境温度：-10℃~50℃环境湿度：40℃（20~90）%RH大气压强：86~106KPA二、主要技术数据放电试验电压：在于2KV充电时间：小于1分钟仪器的供电电源：AC220±10%50HZ消耗功率小于30V A仪器尺寸：300×220×180（mm）仪器重量：6K三、仪器的使用(a)仪器操作机构位置和作用：见图1图1 面板布位图1-电源插座（代熔断器）2-电源开关3-合闸按键4-分闸按键5-放电检测按键6-合闸状态指示类7-分闸状态指示灯8-放电检测指示灯9-电压表10-输出插座11-按地装置（b）仪器的使用1)仪器在使用之前，操作者应先仔细阅读使用说明书，熟悉仪器各种操作机构的布局和作用。

每次使用前，仪器电源开关均应置于断开位置。

2)将仪器的输出端用联接线与被检避雷器的放电记录器的输入端相连。

3)供电电源核对无误后，将仪器电源线接入。

4)接通仪器的电源开关，电源指示灯亮，此时分闸指示灯亮，仪器处于分闸状态。

5)按合闸按钮后，合闸灯亮，仪器开始充电工作，电压表指示开始上升；待电压表指示数值大于2.0KV值时，即可按下放电检测按钮，观察和记录放电记录器的动作情况，每按支一次，记录器动作一次，放电检测后，充电回路能自动进行充电。

6)放电记录器计数试验检测完毕后，按动分闸按钮，合闸灯灭，分闸灯亮，此时仪器充电回路停止工作。

试验结束，待输出电压完全零时关断电源开关才能拆除接线。

四、注意事项1、拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故。

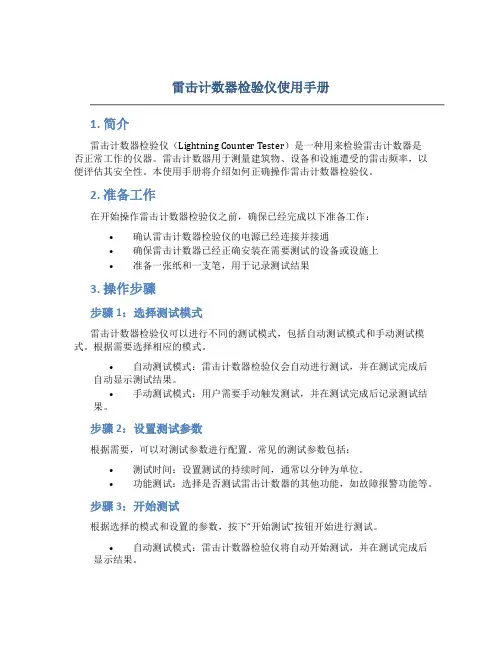

雷击计数器检验仪使用手册1. 简介雷击计数器检验仪（Lightning Counter Tester）是一种用来检验雷击计数器是否正常工作的仪器。

雷击计数器用于测量建筑物、设备和设施遭受的雷击频率，以便评估其安全性。

本使用手册将介绍如何正确操作雷击计数器检验仪。

2. 准备工作在开始操作雷击计数器检验仪之前，确保已经完成以下准备工作：•确认雷击计数器检验仪的电源已经连接并接通•确保雷击计数器已经正确安装在需要测试的设备或设施上•准备一张纸和一支笔，用于记录测试结果3. 操作步骤步骤1：选择测试模式雷击计数器检验仪可以进行不同的测试模式，包括自动测试模式和手动测试模式。

根据需要选择相应的模式。

•自动测试模式：雷击计数器检验仪会自动进行测试，并在测试完成后自动显示测试结果。

•手动测试模式：用户需要手动触发测试，并在测试完成后记录测试结果。

步骤2：设置测试参数根据需要，可以对测试参数进行配置。

常见的测试参数包括：•测试时间：设置测试的持续时间，通常以分钟为单位。

•功能测试：选择是否测试雷击计数器的其他功能，如故障报警功能等。

步骤3：开始测试根据选择的模式和设置的参数，按下“开始测试”按钮开始进行测试。

•自动测试模式：雷击计数器检验仪将自动开始测试，并在测试完成后显示结果。

•手动测试模式：根据操作手册中的指示，手动触发测试，并等待测试完成。

步骤4：记录测试结果在测试完成后，使用纸和笔记录测试结果。

通常，测试结果包括：•测试时间：记录测试的开始时间和结束时间。

•雷击计数器数据：记录测试期间雷击计数器的数据变化情况。

•其他测试指标：如发生的故障报警次数、错误警告等。

步骤5：分析和评估结果根据记录的测试结果，进行分析和评估。

常见的分析和评估方法包括：•对比测试数据：比较不同测试时间段的雷击计数器数据，以评估雷击频率的变化。

•判断结果是否符合标准：根据预设的标准，评估测试结果是否满足要求。

•分析故障报警和错误警告：根据记录的故障报警和错误警告次数，分析雷击计数器的工作状态。

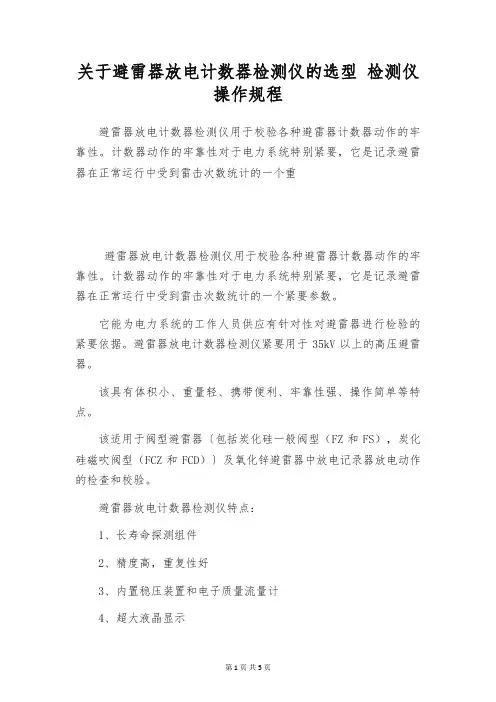

关于避雷器放电计数器检测仪的选型检测仪操作规程避雷器放电计数器检测仪用于校验各种避雷器计数器动作的牢靠性。

计数器动作的牢靠性对于电力系统特别紧要，它是记录避雷器在正常运行中受到雷击次数统计的一个重避雷器放电计数器检测仪用于校验各种避雷器计数器动作的牢靠性。

计数器动作的牢靠性对于电力系统特别紧要，它是记录避雷器在正常运行中受到雷击次数统计的一个紧要参数。

它能为电力系统的工作人员供应有针对性对避雷器进行检验的紧要依据。

避雷器放电计数器检测仪紧要用于35kV以上的高压避雷器。

该具有体积小、重量轻、携带便利、牢靠性强、操作简单等特点。

该适用于阀型避雷器〔包括炭化硅一般阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）〕及氧化锌避雷器中放电记录器放电动作的检查和校验。

避雷器放电计数器检测仪特点：1、长寿命探测组件2、精度高，重复性好3、内置稳压装置和电子质量流量计4、超大液晶显示5、快捷便携简单使用6、交直流两用，内置可充电电池7、响应快速，几乎无预热等候8、测量结果不受环境温度影响该仪器符合中华人民共和国电力行业标准DL474.5—92“现场绝缘试验实施导则—避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

室内甲醛检测仪的操作步骤室内甲醛检测仪的操作步骤，通过仪器可使用检测管便利检测出六种室内污气体的含量，可依据需要检测其中任意几项。

1、用砂片稍用力将检测管两端各划一圈割印。

2、用硅胶管套套住检测管上的箭头所指一端，沿切割印掰断，用同样方法掰断另一端。

M LS40避雷器带电测试仪检验装置使用手册——专业的电测仪器仪表品牌一一Professional brand of electrical measuring instrument南京民联仪器制造有限公司Nanji ng Min lia n In strume nt Manu facturi ng Co., Ltd产品简介二、产品主要功能及特点三、产品主要技术指标四、仪器按键说明.五、编码器说明.六、接线说明.七、仪器界面操作说明7.1菜单选择界面7.2避雷器校验界面7.3交流输出界面7.4谐波显示界面7.5矢量显示界面7.6参数校准界面八、注意事项. 10111213、产品简介氧化锌避雷器是电力系统重要设备之一，在电力系统越来越多地被使用。

随着使用时间的推移，避雷器因被污秽、雷击后性能下降等现象，因此有必要定期对避雷器进行性能检测、试验。

在绝缘预防性试验中，通常使用氧化锌避雷器测试仪检查氧化锌避雷器的实际性能。

目前电力系统内使用的氧化锌避雷器测试仪型号多种多样，主要用于测量基波及各次谐波下的全电流、阻性电流、容性电流等参数，其测量方法各不相同，但基本可归为两大类：一是仪器提供电源进行虚负荷校验，二是利用现场电源进行实负荷校验。

随着避雷器对电力系统因雷击造成的事故的减少，应用也很快增长起来，用来监测避雷器性能的仪器也被越来越广泛地使用起来。

但各厂家的仪器性能功能差异性很大，对检测仪器的规范，国家也逐渐重视起来，因此对氧化锌避雷器测试仪进行定期校验是十分必要的。

为了促使不同厂家型号的该类测试仪向着规范化发展，国家发改委发布了《DL/T 987-2005氧化锌避雷器阻性电流测试仪通用技术条件》电力行业标准，对此类测试仪器性能提出了相应的要求。

南京民联仪器制造有限公司有着丰富的标准表、标准源研发制造的经验，根据市场需求, 根据行业标准规定的试验项目和方法，研发的氧化锌避雷器测试仪校验装置（以下简称校验装置）能对测试仪的三相全电流、阻性电流、容性电流、相位角、参比电压、谐波电流、基波有功功率等测量性能进行校准检定。

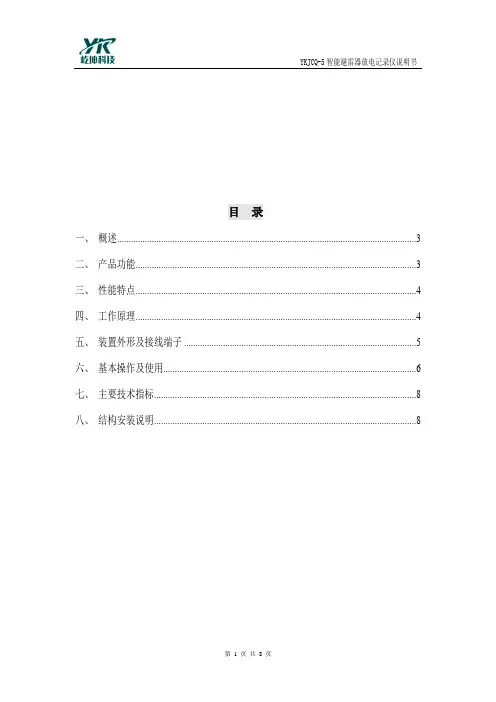

目录一、概述 (3)二、产品功能 (3)三、性能特点 (4)四、工作原理 (4)五、装置外形及接线端子 (5)六、基本操作及使用 (6)七、主要技术指标 (8)八、结构安装说明 (8)一、概述YKJCQ-5智能避雷器放电记录仪，是针对避雷器安全运行、及时发现受潮、老化、雷电过电压动作计数的装置。

解决目前电网中避雷器数量众多，日常巡护难度大，不易第一时间发现受潮等问题。

它是总结市场监测仪的优缺点基础上，针对避雷器在线监测研制，详细地考虑了各种过电压类型的放电情况，解决了微信号测量、与抗干扰等问题。

有效解决了避雷器在线监测的难点问题，是数字化、无人值守电站的理想解决方案。

本装置采用高性能单片机为处理核心构成，通过对信号光电隔离、智能信号分析处理，实现对避雷器在线监测实时的采集处理。

FRAM数据存储器，无限次的擦写，上万次的累加数据并掉电保存数据十年以上。

良好的人机接口功能，方便操作维护。

二、产品功能1 实现对数据的实时采集。

2 智能分析处理数据。

3.分相累计过电压计数值，并实时记录动作时间，掉电不丢失。

4 良好的人机接口，液晶循环显示各实时数据。

5 追忆按时间查询过避雷器运行数据及放电次数。

三、性能特点1.本装置结构紧凑，技术先进。

采用32位MCU做为处理核心，功耗低速度快。

2 .系统对采集信号光电隔离，通过穿心式传感器采集信号，无残压，并实时数据分析处理，记录过电压发生相别及时间，精确度高。

3 装置灵敏度高，稳定性强，系统通过软、硬件两方面着手，增强了对电磁场，信号串模，电网电压波动等各种干扰的抵抗能力，有效防止误动，有较高的可靠性。

4 采用先进的非易失RAM作为数据存储器，使记录数据掉电后保存十年以上，确保系统的长期运行。

5 全中文界面，人机界面友好，用12864液晶屏循环显示数据，菜单简洁明了，按键输入操作简单方便。

6 装置体积小，重量轻，安装方便简单。

四、工作原理当避雷器动作时，穿心式电流传感器采样避雷器放电电流，经过光电隔离、软件智能分析，实现实时处理，精确记录，追忆查询，时间整定等功能。

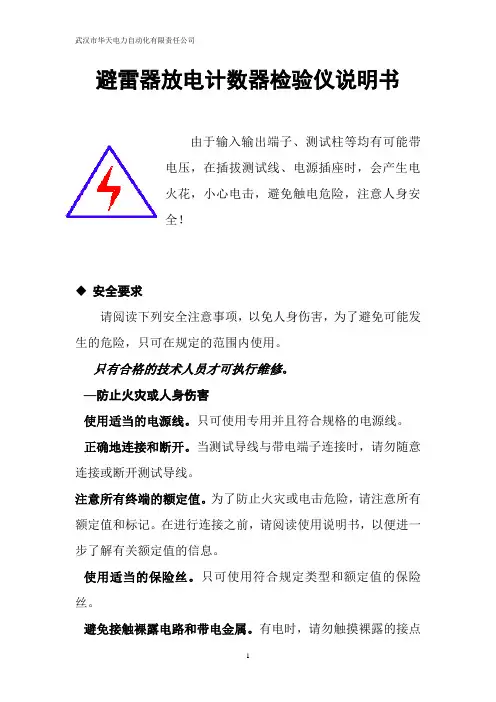

避雷器放电计数器检验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、原理 (5)二、动作的检查方法及计数器检测仪原理 (6)三、操作方法 (7)四、注意事项 (9)HTFZ-II避雷器放电计数器检验仪一、原理图1所示为ZK型计数器的原理接线图。

图1（a）为ZK型动作计数器的基本结构，即所谓的双阀片式结构。

当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器 C 充电，然后C再对电磁式计数器的电感线圈L放电，使其转动1格，记1次数。

改变R1及R2的阻值，可使记数器具有不同的灵敏度。

一般最小动作电流为100A（8／20μs）的冲击电流。

因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示ZK－8型动作计数器的结构，系整流式结构。

避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式计数器的L放电，使其记数。

该计数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。

SAT-202避雷器动作计数器测试仪一、仪器简介根据DL／T596--1996标准要求，发电厂、变电所的避雷器在每年雷雨季前，其它避雷器在大修后和必要时均要进行计数器动作情况的检查，我公司在广泛征求现场技术人员意见后，开发生产了SAT--202型避雷器动作计数器测试仪，以期快速方便地解决现场测试问题。

二、仪器性能及特点该仪器不仅设计有蓄电池供电和交流200V电源供电两种工作方式任君选择，而且还设计有使用交流220V对蓄电池进行充电的充电系统，使用非常方便；同时，仪器体积小、重量轻、便于携带，非常适合野外现场使用。

·仪器输出电压：300V～800V连续可调，以适应不同品种避雷器的要求。

·仪器显示：采用同步数字显示，直观方便。

·仪器重量：≤2.5kg·外形尺寸：250*220*110mm3三、面板简介前面板示意图1输出电压指示表 2输出电压调节旋钮3复位开关 4启动开关5 工作方式选择开关，共有“充电”、“交流”、“电池”三个互锁键6充电时的红色指示灯7交流电源供电工作时的绿色指示灯8 正常工作时的绿色指示灯9 工作欠压时的红色指示灯10数字显示器仪器后面板有输出的Q9插座、交流220V输入电源插座(内有保险丝管)及其开关。

四、使用方法1、将仪器输出线连至待测避雷器之动作计数器。

2、若选用交流电源供电工作，则给仪器接上交流220V(50Hz)电源，按下后面板的电源开关锁住，再按下工作方式选择开关的“交流”键锁住，此时“交流”和“工作”的两个绿色指示灯都亮；若选用仪器内部的蓄电池供电工作，则不需要给仪器接交流电源，只按下工作方式选择开关的“电池”键锁住，此时“工作”的绿色指示灯亮。

然后可根据所测避雷器动作计数器的要求，慢慢地调节输出电压使其达到所要求的电压(一般在500V左右)，按一下启动开关，就开始进行测试。

当仪器显示值到预定次数时，此时动作计数器指示值与该测试仪显示值相一致，则待测计数器合格。

避雷器用放电计数器使用说明书The thunder record of lightning arrester equip instruction for use二、用途、特征。

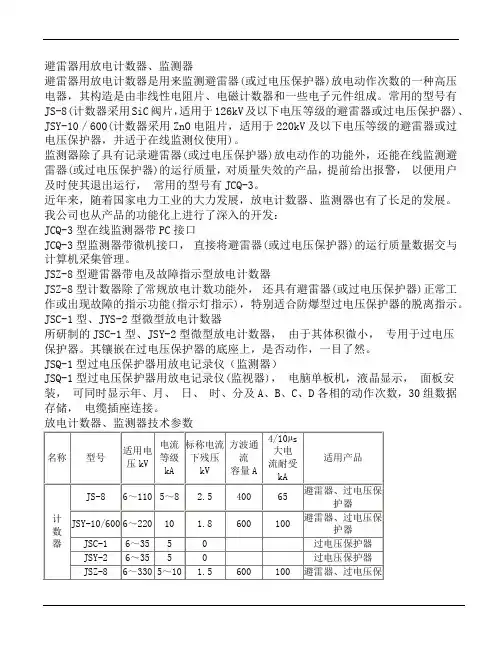

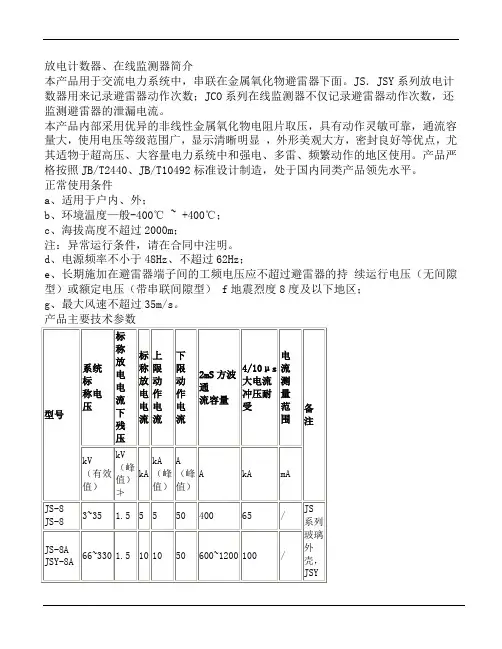

usage, characteristic.JSY系列避雷器用放电计数器是串联在避雷器下用来记录避雷器动作次数的装置，适用于220KV及以下电压等级的各型氧化锌避雷器，使用条件与相连接的避雷器相同。

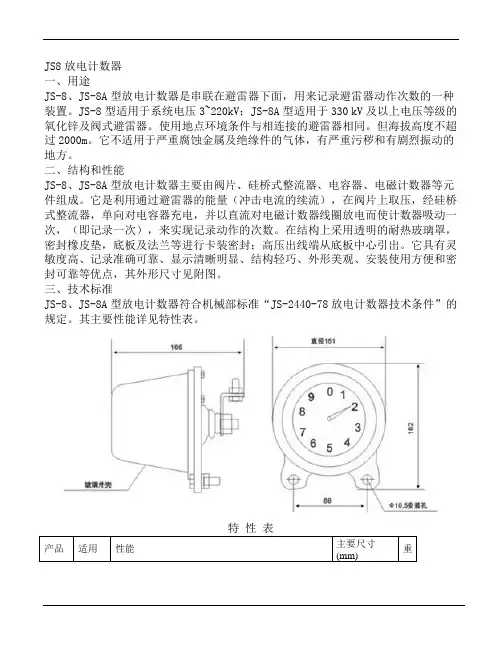

JSY series thunder record of lightning arrester equip is the device which establishes under the lightning arrester to record lightning arrester action number of times, being applicable to each butter of zinc lightning arrester of 220 KV and following electric voltage grade, using condition with the lightning arrester homology for connecting with each other.三、结构、性能Structure , function.放电计数器主要由耐热玻璃壳、法兰、密封橡胶垫、底板及非线性电阻片、整流器、电容、电磁计数器、保护电路等组成。

避雷器的放电经非线性电阻片采样，经处理后由电磁计数器指示，计数器为大面板指针式，计数指示清晰醒目，防误性强。

The thunder record of lightning arrester equip is mainly composed of the heat-resisting glass bulb, the flange, the seal rubber packing, the ledger wall and the non-linear band resistance, the rectifier, the electric capacity, the electromagnetic counter, the protection circuit and so on.The arrester electric discharges after the non-linear band resistance sampling,it is instructed after processing by the electricity gun counter which is a big board indicator , the counting instruction is clear, it is easy and good to use.放电计数器各项性能符合JB/T 2440-91《避雷器用放电计数器》标准及GB7676-94《指针式电工仪表》标准。

防雷元器件测试仪说明书1、防雷元件测试仪性能特点●防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。

也可作稳压、恒流电源, 使用于其它方面。

●防雷元件测试仪具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒。

●具有自检功能。

●测量数据由3 1/2 LCD数字显示,准确度高、可靠性好。

●测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。

●选择连续测量,可以对批量试品进行不间断测试。

●面板功能简单,易于操作。

●重量轻,便于携带。

2、防雷元件测试仪的主要技术指标2.1 压敏电阻测量2.2 放电管测量2.3 其它指标●绝缘电阻：6MΩ（500V）●耐压： AC 1.5kV 50HZ 1min●工作温度和湿度：0～＋40℃≤85％RH●储存温度和湿度：－10℃～＋50℃≤90％RH●电源：AC 220V 50Hz●DC 12V 0.5A （芯线＋极）●功耗：8W●外形尺寸：208mm×190mm×78mm●重量：≤1kg3、防雷元件测试仪仪器操作面板1. 测试孔 +2. 测试孔 -3.量程调节4. LCD显示窗5.电压预置6.单次/连续开关7. 功能选择开关8.高压指示灯9. 高压启动键10.显示转换键 11.测试键 12.放电指示灯13. 保险丝座 14. 电源开关 15. 电源插座16. 外接直流12V电源插孔(芯线为+)4、使用方法4.1 电源本机背面板设有外接交流电源三芯插座。

可接入220V，50Hz交流电网电源。

附件备有交流电源线。

本机还设有外接直流电源12V/0.5A输入插孔,芯线为“+”极。

用户自备电源线时应注意极性及线径。

4.2 准备4.2.1 将仪器面板上的自锁按键开关全部置高位，调节旋钮逆时针方向旋到尽头（最小）。

将本机所备测试线分别插入面板“+”“—”测试孔。

神电避雷器计数器说明书
避雷器放电计数器产品外型美观，携带使用方便，它替代了传统的笨重测试仪器和测试方法，深受广大专业人员的欢迎，校验仪输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型计数器。

计数器是利用氧化锌原件的非线性原理来工作，当它在额定电压下运行时呈现高电阻，对大地是绝缘的，当施加在原件上的电压达到一定值时，原件呈低电阻性，与大地导通，将雷击入侵波电流泄漏到大地，放电计数器是记录避雷器动作的次数的，放电大小是不能记录的。

避雷器放电计数器与避雷器串联运行，实时监测避雷器泄露电流的变化情况和记录避雷器的放电动作次数，根据泄露电流的变化情况，可及时判断避雷器运行过程中因内部受潮、机械损伤、电阻片老化等造成的异常情况，防止事故的发生，提高电力系统运行的可靠性，放电计数器仅用于记录避雷器的放电动作次数。

使用方法：
1、使用前先充电，为确保充电效果和延长电池使用寿命，需使
用专配的充电器。

空电池到充满需3-4小时，充电器上红灯亮表示正在充电；绿灯表示充电完毕。

使用前在尾端插接好所附地线插头，地线夹接大地。

2、根据计数器安装高度，适当拉出伸缩放电杆。

3、按下红色按钮，接通高压约1秒钟，指示灯亮（微闪），即可轻轻点击计数器与避雷器的连接端进行测试。

4、每次点击后，放电杆端头应离开计数器。

若需重复测试，可不必松开按钮，约过，1-2秒钟指示灯再次闪烁时，即可再次点击测试。

5、连续测试会导致检验仪发热，请注意适当间歇时间。

6、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需对电池进行充电。

ZXBLQ-IV避雷器带电测试仪警告感谢您购买本公司的产品，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。

——严格遵守本手册所列出的安全规则及注意事项。

任何情况下，使用本仪表应特别注意安全，尤其测量超过AC100V及以上电压线路的时候。

若被测线路电压超过600V必须连接绝缘杆使用。

由于高压线路很危险，操作者必须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。

注意本仪表面板及背板的标贴文字及符号。

请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

测试仪长时间放置不使用，请每隔1～2个月给电池充电一次。

测试仪必须使用配置的专用充电器充电。

拆卸、维修本仪表，必须由有授权资格的人员操作。

避免冲击钳头，定期保养本仪表，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂（如WD-40），轻轻擦试仪表即可。

仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。

建议本仪表每年至少进行一次绝缘强度测试。

（每节绝缘杆AC110kV/rms，检测仪铁芯与外壳间AC1000V/rms）关于紧急拉环注意！在测试过程中，如果马达发生故障检测仪钳头将无法张开，此时，在安全的环境下，可拉动钳头使钳头张开取下检测仪。

在高压线路等危险环境下，测试前务必安装上紧急拉环，在马达发生故障检测仪钳头无法张开的情况下，可使用绝缘杆（需自备）拉出检测仪的紧急拉环，便可使钳头张开及时取下检测仪。

拉出紧急拉环后检测仪将无法使用，必须寄回工厂维修。

切记！平时严禁拉出紧急拉环，否则由此产生的维修费不属保修范围。

目录一、产品概述 (3)二、电气符号 (3)三、技术规格 (3)四、仪器介绍 (5)五、操作方法 (6)1.开关机 (6)2.界面说明 (6)3.主机与检测仪状态说明 (7)4.避雷器漏电测试 (8)5.数据保持、数据存储 (9)6.数据查阅 (9)7.数据清除 (10)六、紧急拉环的使用 (10)七、装箱清单 (11)八、售后服务 (12)一、产品概述本仪器用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试，以判断避雷器的性能是否劣化，测试时无需停电无需拆卸避雷器，操作安全快速。

MOA-30kV避雷器检测仪使用说明书一、用途及特点：该检测仪用于检查10kV及以下电力系统用无间隙金属氧化物避雷器（MOA）阀片间接触不良的内部缺陷（在一定范围内替代局放仪），测量MOA的直流参考电压（U1mA）和0.75U1mA下的泄漏电流（I d）该检测仪充分考虑了其实用性，它集直流高压电源、测量、控制系统为一体，将全部元器件浓缩在一个机箱内，体积小，重量轻，可携带到任何地方使用，现场只需接一根地线，一根高压线，按一下检测钮，即可完成全部项目的测量，方便致极，是批量生产和现场试验的理想选择。

二、简要工作原理：人工按一下检测钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA 恒流通过MOA，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75 U1mA 的恒定电压加在MOA上，进而从FL上测得流过MOA的电流I d。

此两值U1mA和I d以LED数码分别显示在两块表头上，并可长时间保存，以便读数。

最后，程序控制器关闭直流高压电源，自动放电，发出安全指示，告知测量完毕。

- 1 - / 4三、主要技术指标：1、测量范围：电流0-1000μA 电压：0-30kV2、精度：1%+个字3、分辨力：电流1μA 电压：0.1 kV4、工作电源：220V±10%，50H z5、外形尺寸：375×255×275mm6、重量：5kg四、操作规程1、将仪器外壳牢固接地。

2、接试品：将避雷器的一端插入高压（H端）座内，另一端用低压线夹（L端）夹住。

或者用插头将高压引线引出机外接试品，但必须保证高压引线对地有足够的绝缘裕度。

3、接通电源，按下电源开关，检测仪内部自检后显示：报警灯亮，放电灯亮，两块表头指示值为零±1个字。

如不为零，按一下检测钮，示值复零。

4、复位，按一下复位钮，报警灯灭，仪器进入检测待机状态。

5、检测：按下检测钮约1秒钟后松开，检测仪便自动完成MOA的全部检测项目，其结果显示如下：①如果报警灯亮，表明MOA内部有接触不良缺陷，或者是外部接线不牢。
