明石海峡大桥

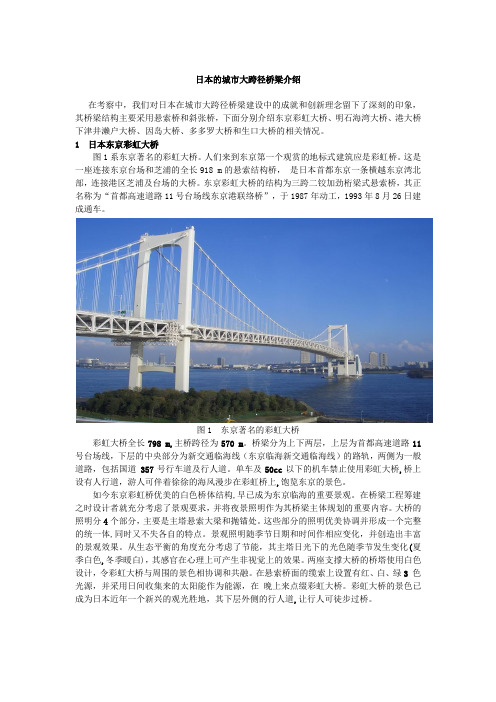

日本的城市大跨径桥梁介绍在考察中，我们对日本在城市大跨径桥梁建设中的成就和创新理念留下了深刻的印象，其桥梁结构主要采用悬索桥和斜张桥，下面分别介绍东京彩虹大桥、明石海湾大桥、港大桥下津井濑户大桥、因岛大桥、多多罗大桥和生口大桥的相关情况。

1 日本东京彩虹大桥图1系东京著名的彩虹大桥。

人们来到东京第一个观赏的地标式建筑应是彩虹桥。

这是一座连接东京台场和芝浦的全长918 m的悬索结构桥，是日本首都东京一条横越东京湾北部，连接港区芝浦及台场的大桥。

东京彩虹大桥的结构为三跨二铰加劲桁梁式悬索桥，其正名称为“首都高速道路11号台场线东京港联络桥”，于1987年动工，1993年8月26日建成通车。

图1 东京著名的彩虹大桥彩虹大桥全长798 m,主桥跨径为570 m。

桥梁分为上下两层，上层为首都高速道路11号台场线，下层的中央部分为新交通临海线（东京临海新交通临海线）的路轨，两侧为一般道路，包括国道357号行车道及行人道。

单车及50cc以下的机车禁止使用彩虹大桥,桥上设有人行道，游人可伴着徐徐的海风漫步在彩虹桥上,饱览东京的景色。

如今东京彩虹桥优美的白色桥体结构,早已成为东京临海的重要景观。

在桥梁工程筹建之时设计者就充分考虑了景观要求，并将夜景照明作为其桥梁主体规划的重要内容。

大桥的照明分4个部分，主要是主塔悬索大梁和抛锚处。

这些部分的照明优美协调并形成一个完整的统一体,同时又不失各自的特点。

景观照明随季节日期和时间作相应变化，并创造出丰富的景观效果。

从生态平衡的角度充分考虑了节能，其主塔日光下的光色随季节发生变化(夏季白色,冬季暖白)，其感官在心理上可产生非视觉上的效果。

两座支撑大桥的桥塔使用白色设计，令彩虹大桥与周围的景色相协调和共融。

在悬索桥面的缆索上设置有红、白、绿3 色光源，并采用日间收集来的太阳能作为能源，在晚上来点缀彩虹大桥。

彩虹大桥的景色已成为日本近年一个新兴的观光胜地，其下层外侧的行人道,让行人可徒步过桥。

世界名桥一、明石海峡大桥名称：明石海峡大桥（日文名称：あかしかいきょうおおはし，英文名称：Akashi Kaikyo Bridge）所在地：日本建筑时间：1998年4月简介：1998年4月5日，世界上目前最长的吊桥——日本明石海峡大桥正式通车。

大桥坐落在日本神户市与淡路岛之间(东经135度01分，北纬34度36分），全长3911米，主桥墩跨度1991米。

两座主桥墩海拔297米，基础直径80米，水中部分高60米。

两条主钢缆每条约4000米，直径1.12米，由290根细钢缆组成，重约5万吨。

大桥于1988年5月动工。

1998年3月竣工。

明石海峡大桥首次采用1800MP级超高强钢丝，使主缆直径缩小并简化了连接构造，首创悬索桥主缆，这也是第一座用顶推法施工的跨谷斜拉桥，由著名的法国埃菲尔集团公司承建。

图片欣赏：二、诺曼底大桥名称：诺曼底大桥（法语：Pont de Normandie，英语：Normandy Bridge）所在地：法国建筑时间：建于1994年，1995年1月开始启用简介：诺曼底大桥，由M.Virlogeux设计，建于1994年。

它是一座与当地景观完美协调的斜拉桥，以其细长的结构和典雅的造型而著称。

诺曼底大桥被授予“20世纪世界最美的桥梁”。

诺曼底大桥主跨856米，为混合梁，其中624米为钢梁，其它为混凝土梁；边跨全部为混凝土梁，用顶推法施工。

这是二十世纪桥梁建筑设计的典型例子。

它是一座与当地景观完美协调的斜拉桥，以其细长的结构和典雅的造型而著称。

它是建筑和艺术的成功结合，却没有多余的修饰。

守卫着法国北部塞纳河上的泥滩，看上去像一个从混凝土桥塔上伸出的钢索所编成的巨大蜘蛛网。

（ Pont de Normandie ），这座斜拉桥的落成后（1995年）堪称世界上同类桥梁中极为壮观的一座。

这是一座1995年1月才开始启用的新桥，连接着翁弗勒尔和勒阿弗尔两上城镇。

它是钢索承重桥，很像金门大桥之类的悬索桥，但支撑桥身的钢索直接从桥塔连到桥身。

世界十大名桥1、明石海峡大桥1990上公6下铁2日本1998 桁架明石海峡大桥简介：1998年4月5日，世界上目前最长的吊桥——日本明石海峡大桥正式通车。

大桥坐落在日本神户市与淡路岛之间(东经134度59分，北纬34度36分），全长3911米，主桥墩跨度1991米。

两座主桥墩海拔297米，基础直径80米，水中部分高60米。

两条主钢缆每条约4000米，直径米，由290根细钢缆组成，重约5万吨。

大桥于1988年5月动工。

1998年3月竣工。

明石海峡大桥首次采用180MP级超高强钢丝，使主缆直径缩小并简化了连接构造，首创悬索桥主缆，这也是第一座用顶推法施工的跨谷斜拉桥，由著名的法国埃菲尔集团公司承建。

日本明石海峡大桥，位于本州岛与四国岛之间，主跨1991米（960+1991+960），全长3911米，为三跨二铰加劲桁梁式吊桥，钢桥283米，高出333米桥宽米，双向六车道，加劲梁14米，抗震强度按1/150的频率，承受级强烈地震和抗150年一遇的80m/s的暴风设计，为目前世界上跨度最大的悬索桥，也是世界上最长的双层桥，是联结内陆工业中的重要纽带。

它跨越日本本州岛—四国岛之间的明石海峡，最终实现了日本人一直想修建一系列桥梁把4个大岛连在一起的愿望，创造了本世纪世界建桥史的新纪录。

总投资约40亿美元。

2、大带桥GreatBelt16246丹麦1998年箱梁大带桥简介：1998年6月14日竣工通车。

大贝尔特海峡大桥位于丹麦的Funen岛和Zealand岛（哥本哈根所在处）之间，全长。

大带桥,也叫大伯尔特桥,斯托伯尔特桥，它将丹麦第一大城市首都哥本哈根所在的西兰岛和第三大城市欧登塞所在的菲英岛连接在一起。

大桥工程由3个部分组成：跨越东航道的一条铁路隧道，一座高速公路高架桥和一座公铁两用桥。

公路桥全长，是一座主跨1624m、两边跨各为535m的悬索桥。

桥面为4车道，塔高254m，桥面离海平面75m。

加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。

中国最长10座大桥自古以来中国人一直对桥情有独钟，而放眼世界，中国桥梁也是榜上有名，想了解更多关于中国大桥的事情么?以下是店铺为你整理的资料：全球十座最长的大桥!中国也有桥梁入选!1.世界最长悬索桥：明石海峡大桥，日本神户主跨：6532英尺(1991米)在建起这座钢铁巨兽之前，明石海峡的来往船只经常遭遇风暴而沉没，然而建造这座每天车流量达到23万的大桥并非易事，地震、台风、潮汐流在这里时有发生。

该桥竣工于1998年，中跨距达到了213英尺(65米)，全长12831英尺(3991米)，与金门大桥相比有过之而无不及，游客们可以登上桥塔欣赏景色。

2.世界最长屋桥：克雷默桥，德国艾福特主跨：259英尺(79米)克雷默桥，又叫商贩桥，这座童话般的桥如伦敦桥和意大利老桥一样成为了欧洲历史的缩影。

起初这座横跨布雷斯拓河的木桥几遭火灾荼毒，最终于1325年建成一座石桥，桥上原有62座砖木小屋，时至今日桥上大多是工匠和古董店，共32间。

这座桥启发了无数人，西班牙萨拉戈萨的水之桥就是受此影响建造的。

3.世界最长湖桥：庞恰特雷恩湖堤道，美国路易斯安那州全长：23.87英里(38.4公里)由于中国青岛建设的一条全长25.84英里的高速隧道桥，这座湖堤道在吉尼斯世界纪录中降了级，但该桥的拥护者们认为青岛桥实际仅有16.1英里，于是吉尼斯不得不给这座桥冠上新的纪录——世界最长水上桥。

不管如何，需要飞驰半个小时才能通过的桥，可想而知有多长。

4.世界最长悬桥：穿越悬桥，马来西亚吉隆坡全长：1509英尺(459米)位于马来西亚丛林深处的悬桥，带给旅客无与伦比的视觉体验和惊险刺激，只需1.5美元(人民币9元)，游客们就可以踏上这座高出地面160英尺(49米)悠悠荡荡的悬索桥，像猿猴一样穿梭于百年老树之间，欣赏当地的动植物景观。

5.世界最长浮桥：长青点浮桥。

美国西雅图全长：7580英尺(5358米)长青点浮桥于20世纪60年代竣工，沿着西雅图到华盛顿520号高速公路一直朝东面开，就会经过华盛顿湖上这座有33个足球场那么大的浮桥。

２００８．０９ＡＦ·Ｏ·Ｃ·Ｕ·Ｓ视点地震对桥梁的破坏主要是由于地表破坏和桥梁受震破坏引起的。

其中地表破坏有地裂、滑坡、塌方、岸坡滑移和砂土液化等现象。

地裂会造成桥梁跨度的缩短、伸长或墩台下沉。

在陡峻山区或砂性土和软黏土河岸处，强烈地震引起的塌方、岸坡滑动以及山石滚落，可使桥梁遭到破坏。

在浅层的饱和或疏松砂土处，地震作用易引起砂土液化，致使桥梁突然下沉或不均匀下沉，甚至使桥梁倾倒。

在坡边土岸或古河道处，地震则往往引起岸坡滑移、开裂和崩坍等现象，造成桥梁破坏。

桥梁受震破坏是由于地震使桥梁产生水平和竖直振动，造成桥梁构件的损坏和破坏，甚至使桥梁倒坍。

此外，有些桥梁虽然在强度上能够承受地震的振动力，但由于桥梁上部、下部结构联结不牢、整体性差，往往会造成桥梁上部和下部结构间产生过大的相对位移，从而导致桥梁破坏。

梁桥受震破坏主要表现为：①墩台开裂、倾斜、折断或下沉；②支座弯扭、断裂、倾倒或脱落；③桥梁上部结构和下部结构间相对位移；④落梁。

拱桥受震破坏主要表现为：①拱圈开裂；②墩台下沉；③多孔时墩身开裂、折断；④落拱。

一般说来，桥梁震害在高烈度震区比低烈度震区重，岸坡滑移和地基失效处的桥梁震害比一般地基处严重。

（卢宇）地震对桥梁的危害４５直击抗震建筑日本明石海峡大桥，位于本州岛与四国岛之间的明石海峡，主跨１９９１ｍ，全长３９１０ｍ，为三跨二铰加劲桁梁式吊桥，钢桥２８３ｍ，高３３３ｍ，桥宽３５．５ｍ，双向六车道，加劲梁１４ｍ，抗震强度按１／１５０的频率，承受８．５级强烈地震和抗１５０年一遇的８０ｍ／ｓ暴风设计，为目前世界上跨度最大的悬索桥，也是世界上最长的双层桥，是联结日本内陆工业中的重要纽带。

它跨越日本本州岛与四国岛之间的明石海峡，最终实现了日本人想修建一座系列桥梁把４个大岛连在一起的愿望，创造了２１世纪世界建桥史的新纪录。

明石海峡大桥是世界上第一座主跨超过１６０９ｍ的桥梁。

No.1明石海峡大桥,主跨1991米，日本，建成时间：1998年明石海峡大桥是连接日本神户和淡路岛之间跨海公路大桥，它跨越明石海峡，是目前世界上跨距最大的桥梁及悬索桥，桥墩跨距1991米，宽35米，两边跨距各为960米，桥身呈淡藍色。

明石海峡大桥拥有世界第三高的桥塔，高达298.3米，仅次於法国密佑高架桥（342米）以及中国苏通長江公路大桥（306米），比日本第一高大楼橫滨地标大廈（295.8米）还高，甚至可与东京铁塔及法国艾菲尔铁塔相匹敌，全桥总長3911米。

大桥耗资5000多亿日元，于1998年4月建成通车，其间经历了1995年1月17日的阪神大地震的考验。

阪神大地震的震中虽然距桥址仅4公里，但大桥安然无恙，只是南岸的岸墩和锚锭装置发生了轻微位移，使大桥的长度增加了约1米（大桥原设计长度为3910米，主跨距1990米）。

桥面6车道，设计时速100公里，可承受芮氏規模8.5強震和百年一遇的80米／秒强烈台风袭击。

由于明石海峡大桥的建成，再加上原有的连接淡路岛和四国的大鸣门大桥，本州与四国在陆路上连为一体。

No.2舟山西堠门大桥，主跨1650米，中国，建成时间：2009年舟山西堠门大桥是继金塘大桥之后宁波往舟山方向的第二座跨海大桥，也是舟山大陆连岛工程技术难度最大的特大跨海桥。

项目全长5.452公里，大桥长2.588公里，为两跨连续钢箱梁悬索桥，连接册子岛和金塘岛，主跨1650米，是世界上跨径最大的钢箱梁悬索桥，也是跨径世界第二、国内第一特大桥梁，设计通航等级3万吨，通航净高49.5米，净宽630米。

舟山跨海大桥全长近五十公里，总投资逾一百三十亿元，是目前国内迄今为止规模最大的岛陆联络工程。

整个工程共由五座大桥组成，起于中国第四大岛舟山本岛，途经里钓、富翅、册子、金塘四岛，跨越了六个水道和灰鳖洋，至宁波镇海登陆。

No.3大伯尔特桥，主跨1624米，丹麦，建成时间：1996年丹麦大伯尔特桥，也叫斯托伯尔特桥、大带桥，位于丹麦哥本哈根所在的西兰岛和第三大城市欧登塞所在的菲英岛之间，于1998年6月14日竣工通车。

明石海峡大桥全长3911米，桥墩跨距1991米，宽35米，两边跨距各为960米，桥身呈淡蓝色。

明石海峡大桥拥有世界第三高的桥塔，高达298.3米，仅次于法国密佑高架桥（342米）以及中国苏通长江公路大桥（306米），比日本第一高大楼横滨地标大厦（295.8米）还高。

在日本国内，仅有已经完成的东京晴空塔（634米，2012年完工时的高度）、东京铁塔，（332.6米）以及建设中的阿部野桥车站大楼（300米，预定为日本最高大楼，2014年完工）能够超过其桥塔高度。

全桥总长3911米。

大桥1988年5月动工，历时10年，耗资5000多亿日圆，于1998年4月建成通车，其间经历了1995年1月17日的阪神大地震的考验。

阪神大地震的震中虽然距桥址仅4千米，但大桥安然无恙，只是南岸的岸墩和锚锭装置发生了轻微位移，使大桥的长度增加了约1米（大桥原设计长度为3910米，主跨距1990米）。

桥面有6车道，设计时速100千米，可承受芮氏规模8.5强震和百年一遇的80米／秒强烈台风袭击。

由于明石海峡大桥的建成，再加上原有的连接淡路岛和四国的大鸣门大桥，本州与四国在陆路上连为一体。

在完工时募集爱称，其后规定为“珍珠桥”，叫这名字的人很少，管理者的JB本四高速（本州四国联络高速公路株式会社）没有使用，观光协会和桥的照片（特别是夜景）等因为“正与爱称…珍珠桥‟的名字相称……”的原因接受使用爱称。

有时也略称明石大桥，高速公路上的导向标志等有时也使用该简称（第二神明高速公路下行线等），明石大桥是明石市的明石川为国道2号的桥本桥先比作为存在。

不仅淡路岛内，与本州四国连接的3座本州四国联络桥（本四架桥）的路线之一的“神户淡路鸣门自动车道”供用开展，交通量也在本四高架桥桥中最多，四国和近畿，更是本州各大城市之间连接的交通枢纽。

垂水IC -淡路IC间公斤的通行费一般车约为203.54日元，这是通常是高速公路的8倍的费率（现在的通行费，垂水-淡路之间的普通车单程费用2，300日元）。

日本明石海峡大桥一、概述图5.33为明石海峡大桥的桥式、加劲桁梁截面级钢塔架。

本桥于1988年5月开工，1998年4月完工，历时10年整，原设计为双层桥面的公铁两用悬索桥，跨度为890+1780+890m，后因各种原因该为单层桥面公路悬索桥，并将跨度改为960+1990+960m。

图5.33明石海峡大桥的桥式、加劲桁梁截面级钢塔架(mm)a桥式立面b加劲桁梁横截面c钢桥塔示意图d塔柱截面本桥的实际跨度由于1995年1月15日发生的阪神大地震，使锚锭和塔墩的基础出现变位（图5.34），改为960+1990.8+960.3m。

当时由于主缆已架设完毕，经验算后继续施工，并将加劲桁梁适当作局部调整，故出现今的主跨有的资料以1991m计。

设计中采用的基本风速为46m/s，加劲桁梁的设计风速为60m/s，桥塔的设计风速为67m/s。

最大水深达110m。

最大潮流速度为4.5m/s。

二、桥塔本桥采用如图5.35所示的的钢桥塔。

塔高约283m，每塔由两根略带倾斜的十字形空心大格式钢柱、5组交叉式斜杆以及两道横梁连接组成。

两柱的中心距为46.5m（底部）～35.5m（顶部）。

十字形塔柱截面的轮廓尺寸为横向从底到顶为 6.6m （等值不变），纵向从底部的14.8m 向上逐渐缩减到顶部的10.0m 。

塔柱的各空心大格室均匀布置有竖向加劲肋。

图5.34阪神大地震引起的基础变位示意图（m ）桥塔用日本的SM570钢材制造，每塔用钢23100t ，两塔共耗钢材46200t 。

塔柱在高度方向分为30个节段，在水平方向每个十字形截面又分为3块，每块的起吊重量均小于160t 。

南北两端塔顶中心偏移的施工误差分别为29mm 和39mm ，均小于容许值（塔高/5000）。

由于桥塔高度特别大，因此在抗风方面除了将每个塔柱的截面外形从矩形切去四角成十字形外，每柱还设置了质量为84t 和114t 的TMD （调质阻尼器）各一个，用来抵抗第一挠曲振动和第一扭曲振动。

[键入公司名称]桥梁百科目录悬索桥 (3)拱桥 (10)斜拉桥跨径排名前30位 (15)最奇怪的桥排名前20位 (23)桥梁百科悬索桥1.明石海峡大桥：日本，神户－淡路岛，主跨长：1991米，悬索桥，1998年开通。

是目前世界上跨距最大的桥梁及悬索桥，桥墩跨距1991米，宽35米，两边跨距各为960米，桥身呈淡蓝色。

拥有世界第三高的桥塔，高达298.3米。

在建期间经历了1995年1月17日的阪神大地震的考验。

阪神大地震的震中虽然距桥址仅4千米，但大桥安然无恙，只是南岸的岸墩和锚锭装置发生了轻微位移，使大桥的长度增加了约1米。

2.西堠门大桥：中国，浙江舟山，册子岛－金塘岛，2009年开通。

使用中第二长的跨距。

是连接舟山本岛与宁波的舟山连岛工程五座跨海大桥中技术要求最高的特大型跨海桥梁，主桥为两跨连续半漂浮钢箱梁悬索桥，主跨1650米，位居目前悬索桥世界第二、国内第一，其中钢箱梁全长位居世界第一。

设计通航等级3万吨、使用年限100年。

该桥具有技术难度大、科技创新多、抗风性能高等亮点。

3.大贝尔特桥：丹麦，西兰岛－斯普奥岛，主跨长：1624米，1998年开通。

是欧洲主跨最大的悬索桥。

是一座连接丹麦西兰岛和菲英岛的大桥，横跨大贝尔特海峡。

大桥由三部分组成，从西兰岛到斯普奥岛之间为悬索桥（东桥）和海底隧道，从斯普奥岛到菲英岛为箱梁桥（西桥）。

通常把东桥称为大贝尔特桥。

4.李舜臣大桥：韩国，全罗南道光阳－丽水，主跨：1545米，2012年开通。

该桥主塔高270m，是用混凝土建造的世界各悬索桥中主塔最高的一座5.润扬长江大桥：中国，江苏镇江－扬州，主跨：1490米，2005年开通。

润扬长江公路大桥是江苏省“四纵四横四联”公路主骨架和跨长江公路通道规划的重要组成部分。

按照中国道路命名惯例，润扬大桥本应叫“镇（镇江）扬（扬州）大桥”，但由于忌讳江泽民家乡扬州，因此改名为“润扬”。

6.南京长江第四大桥：中国，江苏南京，主跨：1418米，2012年建成通车。
