PLC复习题 (3)

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。

2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。

3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。

4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。

7、TONR的启动输入端IN由“1”变“0”时定时器复位。

（?×）8、定时器定时时间长短取决于定时分辨率。

PLC复习题（答案仅供参考）《电⽓与PLC控制技术》练习题⼀、填空题1、低压电器按动作原理分为⾃动电器和⼿动电器两类。

2、低压电器按⼯作原理分为电磁式电器和⾮电量控制电器两类。

3、低压电器按⽤途分为执⾏电器、控制电器、主令电器和配电电器四类。

4、低压断路器可配备漏电、⽋压、短路、失压、过载等保护功能。

5、主令电器种类繁多，常⽤的主令电器有控制按钮、⾏程开关、万能转换开关和主令控制器等。

6、交流接触器上的短路环的作⽤是减少衔铁吸合时产⽣的噪声和振动。

7、低压控制电器常⽤的灭弧装置有磁吹式、灭弧栅式两种。

8、继电器⼀般不是⽤来直接控制较强电流的主电路，⽽是通过接触器或其他电器对主电路进⾏控制。

9、热继电器是利⽤电流热效应来切断电路的保护电器。

10、控制线路原理图⼀般分为主电路和控制电路两部分。

11、原理图中，各电器的触头都按未通电或不受外⼒作⽤时的正常状态画出。

12、异步电动机作Y—△降压起动时，起动电流是全压起动电流的 1、3 __倍。

13、中间继电器是⼀种传递中间信号的电磁继电器，可⽤于信号放⼤，也可将⼀个信号转换成多个信号，从⽽增加触点数⽬。

14、⼯⼚电器按适⽤的电压范围分类可分为⾼压电器和低压 _电器。

15、中间继电器的作⽤是_信号放⼤、_增加触电数⽬。

16、空⽓式时间继电器可做成通电延时__ 型和断电延时__型。

17．电压继电器按其⽤途不同可分为控制⽤继电器、保护⽤继电器。

18．电磁机构吸引线圈按电流种类不同可分为直流、交流；按在电路中联接⽅式不同可分为电流、电压。

19、PLC的控制功能包含逻辑运算、定时、计数、顺序控制、算数运算五个⽅⾯。

20、编程器⼀般分为通⽤编程器和专⽤编程器两类。

21、PLC扫描⽤户程序的过程可分为输⼊采样、程序执⾏、输出刷新三个阶段。

22、PLC的输⼊形式有和两种。

23．T199为 100 ms的通⽤计时器。

24．C199为 16 位断电保持型计数器。

25、PLC的基本单元由、、、、等部件组成。

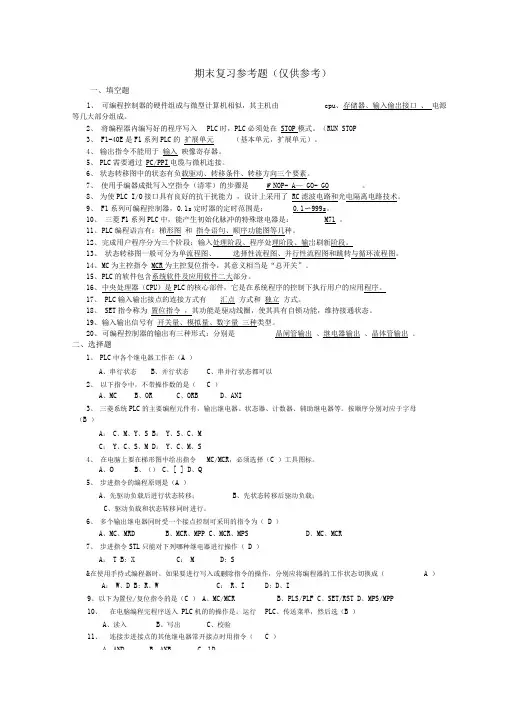

期末复习参考题（仅供参考）一、填空题1、可编程控制器的硬件组成与微型计算机相似，其主机由cpu、存储器、输入偷岀接口、电源等几大部分组成。

2、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP模式。

（RUN STOP3、 F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。

4、输出指令不能用于输入映像寄存器。

5、PLC需要通过 PC/PPI电缆与微机连接。

6、状态转移图中的状态有负载驱动、转移条件、转移方向三个要素。

7、使用手编器成批写入空指令（清零）的步骤是W NOP- A— GO- GO 。

8、为使PLC I/O接口具有良好的抗干扰能力，设计上采用了 RC滤波电路和光电隔离电路技术。

9、 F1系列可编程控制器，0.1s定时器的定时范围是：0.1〜999s。

10、三菱F1系列PLC中，能产生初始化脉冲的特殊继电器是：M71 。

11、P LC编程语言有：梯形图和指令语句、顺序功能图等几种。

12、完成用户程序分为三个阶段：输入处理阶段、程序处理阶段、输岀刷新阶段。

13、状态转移图一般可分为单流程图、选择性流程图、并行性流程图和跳转与循环流程图。

14、M C为主控指令 MCR为主控复位指令，其意义相当是“总开关”。

15、P LC的软件包含系统软件及应用软件二大部分。

16、中央处理器（CPU）是PLC的核心部件，它是在系统程序的控制下执行用户的应用程序。

17、 PLC输入输岀接点的连接方式有汇点方式和独立方式。

18、 SET指令称为置位指令，其功能是驱动线圈，使其具有自锁功能，维持接通状态。

19、输入输出信号有开关量、模拟量、数字量三种类型。

20、可编程控制器的输出有三种形式：分别是晶闸管输出、继电器输出、晶体管输出。

二、选择题1、PLC中各个继电器工作在（A ）A、串行状态B、并行状态C、串并行状态都可以2、以下指令中，不带操作数的是（ C ）A、MCB、ORC、ORBD、ANI3、三菱系统PLC的主要编程元件有，输岀继电器、状态器、计数器、辅助继电器等。

第一章 PLC 的硬件与工作原理一、填空题1 、PLC 主要由 CPU 、 I/O 、储存器和通信模块等组成。

2、继电器的线圈“断电”时，其常开触点断开，常闭触点接通。

3 、外部输入电路接通时，对应的过程映像寄输入存器为 ON 状态，梯形图中后者的常开触点接通，常闭触点 _断开_。

4、若梯形图中输出 Q 的线圈“断电”，对应的过程映像输出寄存器为 OFF 状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈断电，其常开触点断开，外部负载不工作。

5、手持式编程器可以为 PLC 编写语句表方式的程序。

6 、PLC 一般能 (能，不能)为外部传感器提供 24V 直流电源。

7 、PLC 的输出接口类型有继电器，晶闸管与场效应晶体管。

8 、PLC 的软件系统可分为系统程序和用户程序两大部分。

9 、按结构形式分类， PLC 可分为__整体_式和_模块_式两种。

10 、PLC 采用_循环扫描_工作方式，其过程可分为五个阶段： _ 自诊断检查__ ，通信处理，输入采样， _执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入 PLC 时， PLC 必须处在_STOP_模式。

二、简答题1、在复杂的电气控制中，采用 PLC 控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3 、PLC 控制系统与传统的继电器控制系统有何区别？4、PLC 数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述 PLC 的扫描工作过程。

6、为什么 PLC 中软继电器的触点可无数次使用？7 、PLC 按 I/O 点数和结构形式可分为几类？8 、PLC 执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1 、PLC 的输入电路均采用光电耦合隔离方式。

(×)2 、CPU224 型 PLC 本机 I/O 点数为 14/10 。

plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。

A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。

A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。

A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。

A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。

A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。

A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。

答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。

答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。

答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。

答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。

plc复习题及参考答案PLC复习题及参考答案一、选择题1. PLC的全称是什么？A. 个人学习计算机B. 可编程逻辑控制器C. 个人局域网络计算机D. 个人计算机局域网答案：B2. PLC的编程语言主要有哪几种？A. 汇编语言B. 机器语言C. 梯形图D. 高级语言答案：C3. PLC的输入/输出模块主要负责什么？A. 程序的编写B. 数据的存储C. 与外部设备连接D. 逻辑运算答案：C4. PLC的工作原理是什么？A. 顺序执行B. 并行执行C. 随机执行D. 循环执行答案：A5. PLC的扫描周期主要包括哪几个阶段？A. 输入处理B. 程序执行C. 输出处理D. 所有以上答案：D二、判断题1. PLC可以用于实现工业自动化控制。

（对）2. PLC的编程语言只有梯形图一种。

（错）3. PLC的输入/输出模块是与外部设备连接的关键部分。

（对）4. PLC的扫描周期是固定的，不会受到程序复杂度的影响。

（错）5. PLC的程序执行是并行的，可以同时处理多个任务。

（错）三、简答题1. 简述PLC的主要功能。

答：PLC的主要功能包括实现工业自动化控制，如控制机械动作、监测设备状态、数据采集与处理等。

2. 简述PLC的编程步骤。

答：PLC的编程步骤主要包括：需求分析、程序设计、程序编写、调试与测试、程序优化等。

3. 简述PLC的输入/输出处理过程。

答：PLC的输入/输出处理过程包括：输入模块接收外部信号，经过内部逻辑处理后，由输出模块控制外部设备执行相应的动作。

四、计算题1. 如果一个PLC的扫描周期为10ms，程序执行时间为5ms，那么输出处理需要多长时间？答：输出处理时间为扫描周期减去程序执行时间，即10ms - 5ms = 5ms。

五、案例分析题1. 假设有一个PLC控制系统用于控制一个简单的机械臂，机械臂需要在接收到启动信号后，先向下移动，然后向右移动，最后向上移动。

请描述PLC如何控制这个机械臂的移动。

工厂电气操纵技术（含PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟 。

2、电压继电器是反映 电压信号 变化的操纵电器，其线圈与负载 并联 连接。

3、热继电器是应用 电流的热效应原理来工作的电器，要紧用来 电动机的过载爱护 。

4、PLC工作过程的两个显著特点是 循环扫描 和 集中采样、输出 。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的操纵方式，称电气互锁 。

6、PLC的内部继电器实际上是PLC存储器中的 内部标志位存储器 ，有两种状态： 1 和 0 。

7、继电器操纵线路与PLC的梯形图十分相似，但有本质的不同：一个是 硬件线路 操纵，一个是 软件程序 操纵。

8、PLC的输入/输出信号处理过程要紧有 输入采样时期、程序执行时期 、输出刷新三个时期。

9、速度继电器常用于笼型异步电动机的反接制动操纵 电路中。

10、PLC的输出电路要紧有 继电器输出 、 晶体管输出 、 晶闸管输出 三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路 接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点 接通 。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号 、复位输入电路(R) 低电压 ，计数器的当前值加1。

当前值大于等于设定值时，其常开触点 闭合 。

13、依靠接触器自身辅助常开触头而使线圈保持通电的操纵方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个 字 。

15、交流接触器要紧由 电磁系统 、 触头系统 、 灭弧装置组成。

16、 位置开关 是一种依照运动部件的行程位置而切换电路的电器。

17、电流继电器是反映 电流信号 变化的操纵电器，其线圈与负载 串联 连接。

18、多地点操纵的接线原则是 启动按钮应并联连接 、停止按钮硬串联连接 。

《PLC》作业及部分答案第一题：判断1、PLC是英文“Programmable Logic Controller”的缩写，所以PLC的中文名称应该是“可编程序逻辑控制器”。

（×）2、PLC、机器人、CAD/CAM、CNC被称为现代工业自动化的四大支柱。

（√）3、1969年，美国数据设备公司（DEC）研制出第一台PLC，其名称为“PLC—14”。

（×）4、一台PLC由中央处理器，存储器，输入输出接口，通讯接口，扩展接口，电源组成。

（×）5、一台PLC由硬件部分和软件部分组成。

（√）6、PLC的开关量输入接口都采用光/电耦合方式传送输入信号。

（√）7、PLC的开关量输入接口都能接受直流、交流信号。

（×）8、PLC的开关量输出接口都采用光/电耦合方式传送输出信号。

（×）9、PLC的生产厂家对其输出点进行了分组，各组采用不同的输出接口形式。

（×）10、PLC的生产厂家对其输出点进行了分组，各组采用相同的输出接口形式。

（√）11、S7-200PLC的继电器输出接口允许连接外部电源的最高电压是240V AC。

（√）12、S7-200PLC的输入接口连接外部电源的电压是24V。

（√）13、PLC的工作方式有循环扫描和中断两种。

（√）14、对于S7-200PLC，任何时候都可以通过STEP7编程软件中上“运行”按钮让PLC外于运行状态。

（×）15、只要PLC程序中使用了联锁结构，外部接线时的联锁触头可以不接。

（×）16、尽管PLC程序中使用了联锁结构，外部接线时的联锁触头必须连接。

（√）17、用STEP7WIN32编程软件在默认状态下编写程序时，使用了两个Q0.0普通线圈，则在“编译”时会出现“致命错误”，系统会拒绝下载程序至PLC。

（×）18、用STEP7WIN32编程软件在默认状态下编写程序时，在一个网络中写了两个无能流关联的程序块，则在“编译”时会出现“网络太大，无法编译”，系统会拒绝下载程序至PLC。

工厂电气控制技术（含PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是数据存储器与数据目标。

2．高速计数器HC的寻址格式是HC+高速计数器号。

3．S7-200型PLC的定时器包括TON、TOF、TONR 三种类型。

4．S7-200系列PLC的Q0.0与Q0.1两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

5．定时器预设值PT采用的寻址方式为字寻址。

6．在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1。

7．S7-200系列PLC共有6 个高速计数器，其中只有1种工作模式的是HSC3 HSC5。

8．定时器的两个变量是当前值和位值。

9．PLC中输入接口电路的类型有直流和交流两种。

10．I/O总点数是指输入信号和输出信号的数量。

11．具有自己的CPU和系统的模块称为智能模块。

12．EM231模拟量输入模块的输入类型为差分输入型。

二、选择题（40分）1．下列那项属于双字寻址（）。

A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。

A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。

（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。

A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。

A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。

A．SMW137 B．SMB57 C．SMB47 D．SMW147 7．指令的脉宽值设定寄存器是（）。

A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。

A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。

A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。

电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。

2、熔断器是由和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。

7、热继电器是利用来工作的电器。

8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。

工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

简答题（每题5分）1.什么是可编程控制器？它的特点是什么？可编程序控制器（）简称或。

是一种工业控制装置，是可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。

特点是：无触点免配线，可靠性高、抗干扰能力强。

控制系统结构简单，功能完善，通用性强，扩展方便；编程简单、使用方便、柔性好；可实现逻辑控制、过程控制和运动控制一体化，可以方便、灵活地组合成各种不同规模和要求的控制系统。

系统的设计、安装、调试方便，工作量少，周期短。

维修工作量小，维护方便；体积小，重量轻，能耗低,易于实现机电一体化。

2.为提高的抗干扰能力，在其软件、硬件方面都采取了那些重要措施？采用无触点电子开关代替继电器触头；用软件程序代替硬接线；硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施；软件上采用数字滤波、故障诊断等措施；采用循环扫描的工作方式；等电路.结构上采用密封、防尘、抗振等措施；采用模块式结构。

3.什么是反接制动？什么是能耗制动？各有什么特点与适应什么场合？电源反接制动：制动时，当电动机断电后，再给电动机定子绕组加一个与原电源相序相反的电源，使定子绕组产生的旋转力矩与转子转动方向相反，从而实现快速停车。

特点是制动迅速，效果好，冲击大，通常仅适用于10以下的小容量电动机。

能耗制动：制动时，在定子绕组中任两相通入直流电，形成固定（静止）磁场，与旋转中的转子感应电流相互作用，产生制动转矩，制动时间控制由时间继电器完成。

特点是具有消耗能量少、制动电流小等优点，但需要直流电源，控制电路复杂。

通常能耗制动适用于电动机容量较大和起制动频繁的场合，反接制动适用于容量小而制动要求迅速的场合。

4.在复杂的电气控制中，采用控制与传统的继电器控制有哪些优越性？采用无触点电子开关代替继电器触头；用软件程序代替硬接线；由于串行工作方式，可以避免继电器接触器控制中触点竞争和时序失配的问题；可靠性高、逻辑功能强、体积小。

plc复习题及答案PLC复习题及答案近年来，随着工业自动化技术的快速发展，可编程逻辑控制器（PLC）在工业生产中的应用越来越广泛。

PLC作为一种用于控制和监测生产过程的电子设备，其重要性不言而喻。

为了更好地理解和掌握PLC的原理和应用，我们有必要进行一些复习和训练。

本文将提供一些PLC复习题及答案，帮助读者加深对PLC的理解。

问题一：什么是PLC？它的主要功能是什么？答案：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写。

它是一种专门用于工业自动化控制的电子设备。

PLC的主要功能是接收输入信号，经过逻辑运算和控制算法后，产生相应的输出信号，实现对生产过程的控制和监测。

问题二：PLC的工作原理是什么？答案：PLC的工作原理可以简单概括为以下几个步骤：首先，PLC接收输入信号，这些信号可以来自传感器、按钮等外部设备。

然后，PLC通过内部的逻辑运算和控制算法，对输入信号进行处理和判断。

接着，PLC产生相应的输出信号，控制执行器、继电器等外部设备。

最后，PLC周期性地重复以上步骤，实现对生产过程的持续控制和监测。

问题三：PLC的编程语言有哪些？它们分别适用于什么样的应用场景？答案：PLC的编程语言主要包括梯形图、指令表和结构化文本。

梯形图是一种图形化的编程语言，适用于简单的逻辑控制和顺序控制。

指令表是一种以指令为基本单位的编程语言，适用于较为复杂的逻辑控制和循环控制。

结构化文本是一种类似于高级编程语言的编程语言，适用于对PLC进行更加复杂和灵活的编程。

问题四：什么是PLC的输入和输出模块？它们的作用是什么？答案：PLC的输入模块用于接收外部设备的输入信号，如传感器信号、按钮信号等。

而输出模块用于产生控制信号，控制外部设备的执行动作。

输入模块和输出模块是PLC与外部设备之间的接口，起到信号转换和隔离的作用，确保PLC与外部设备之间的正常通信和工作。

问题五：PLC的优点有哪些？答案：PLC相比传统的继电器控制系统具有以下几个优点：首先，PLC具有较高的可靠性和稳定性，能够长时间稳定运行。

《PLC技术应用》复习题（全册、分章节、分题型，附答案）一.单选题第一单元A1.PLC是在（）控制的基础上发展起来的。

继电控制单片机工业电脑机器人C2.FX2n系列可编程控制器是下列哪个公司研制开发的系列产品（）西门子欧姆龙三菱A.BD3.可编程序逻辑控制器PLC最初具备()功能。

逻辑控制顺序控制定时计数以上都是C4.输入采样阶段是PLC的中央处理器，对各输入端进行扫描，将输入端信号送入（）。

累加器指针寄存器输入映像寄存器存贮器A5.国内外PLC各生产厂家都把（）作为第一用户编程语言。

梯形图指令表逻辑功能图C语言D6.下面（）不是输入输出滞后时间的组成部分。

输入模块滤波时间输出模块滤波时间扫描工作方式产生的滞后时间内部处理所用的时间C7.如果PLC控制系统负载变化频繁且负载较大，则应该用（）输出形式的PLC。

继电器晶体管双向晶闸管B8.PLC在工业生产现场工作，对PLC的I/O接口的要求说法正确的是（）应具有良好的接地能力应具有良好的抗干扰能力应具有断电保持功能应具有报警功能C9.PLC用户程序的执行采用（）工作方式循环随机D10.在停止模式下，PLC只进行（）工作。

内部处理和程序执行输入处理和程序执行输入处理和通信服务内部处理和通信服务B11.FX2N-16MT基本单元的输出形式为（）。

继电器输出晶体管输出晶闸管输出接触器输出A12.可编程控制器的存储器中，可进行读写的是（）RAMROMPROMEPROMB13.在输入处理阶段，PLC以扫描方式按循序将所有输入信号的状态读入到（）中存储起来。

CPU输入映像寄存器输出映像寄存器系统程序存储器B14.PX系列PLC中的输入继电器采用（）进制的数字编号二八十十六D15.在程序中供编程的输出继电器的常开和常闭触点，可以使用（）次八十一一无数第二单元A16.在执行PLC写入程序之前，必须将PLC置于（）状态STOPRUN断电报警D17.在PLC写入程序选择“范围设置”时，所设置的程序范围，必须（）对应的程序步。

PLC复习题及参考答案复习题⼀、填空题1.⼯作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器产品叫低压电器。

2.交流接触器的触点系统分为主触点和辅助触点，⽤来直接接通和分断交流主电路和控制电路。

3.热继电器有多种结构形式，最常⽤的是双⾦属⽚结构，即由两种不同膨胀系数的⾦属⽚⽤机械碾压⽽成，⼀端固定，另⼀端为⾃由端。

4.熔断器主要作为电路的短路保护元件。

5.三相笼型异步电动机的制动⽅法⼀般采⽤机械制动和电⽓制动，其中电⽓制动⽅法有：反接制动、能耗制动、再⽣制动等。

6.电⽓控制系统中常⽤的保护环节有短路保护、过电流保护、过载保护、失电压保护、⽋电压保护、过电压保护等。

7.PLC的基本结构由CPU 、存储器、输⼊输出接⼝、电源、扩展接⼝、通信接⼝、编程⼯具、智能I/O接⼝、智能单元等组成。

8.按PLC物理结构形式的不同，可分为整体式和模块式两类。

9.PLC常⽤的编程⽅式有：梯形图编程、指令编程、功能图编程、逻辑图编程。

10.在电⽓控制技术中，通常采⽤熔断器或断路保护器进⾏短路保护。

11.当电动机容量较⼤，起动时产⽣较⼤的冲击电流，会引起供电变压器⼆次电压下降，因此必须采⽤降压起动的⽅法。

12.对于正常运⾏在定⼦绕组接成三⾓形连接的电动机，可采⽤星／三⾓形降压起动，即起动时，定⼦绕组先接成星形，当转速上升到接近额定转速时，将定⼦绕组联结⽅式改接成三⾓形，使电动机进⼊全压下的正常运⾏状态。

13.PLC采⽤周期循环扫描⼯作⽅式，其⼯作过程⼀般分为五个阶段，即⾃诊断阶段、联机通信阶段、输⼊扫描阶段、程序执⾏阶段、输出刷新阶段。

14.PLC的英⽂全称是Programmable Logic Controller 。

15.机床中最常见的降压起动⽅法有星形-三⾓形转接启动、定⼦串电阻启动和⾃耦变压器降压启动三种。

16.要实现电动机的多地点控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接。

电工/设备管理员/初级电气工程师一、填空题1.工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

2.交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

3.热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。

4.熔断器主要作为电路的短路保护元件。

5.三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。

6.电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

7.PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

8.PLC常用的编程方式有：梯形图编程、指令编程、功能图编程、逻辑图编程。

9.在电气控制技术中，通常采用熔断器或断路保护器进行短路保护。

10.当电动机容量较大，起动时产生较大的冲击电流，会引起供电变压器二次电压下降，因此必须采用降压起动的方法。

11.对于正常运行在定子绕组接成三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压下的正常运行状态。

12.PLC采用周期循环扫描工作方式，其工作过程一般分为五个阶段，即自诊断阶段、联机通信阶段、输入扫描阶段、程序执行阶段、输出刷新阶段。

13.机床中最常见的降压起动方法有星形-三角形转接启动、定子串电阻启动和自耦变压器降压启动三种。

14.PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

15.PLC的输入电路采用光电耦合隔离方式。

二、选择题1.用来分断或接通控制电路的是交流接触器的（ A ）A. 辅助触点B. 主触点2.电磁式交流接触器和交流继电器的区别是：（ B ）A. 交流接触器有短路环，而继电器没有B. 交流接触器有主、辅助触点之分，而继电器没有C. 没有区别3.中间继电器的电气符号是：（ C ）A. SBB. KTC. KAD. KM4.隔离开关的电气符号是：（ B ）A. SBB. QFC. FRD. FU5.下列对PLC软继电器的描述，正确的是：（ A ）A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确6.OR指令的作用是：（ D ）A. 用于单个常开触点与前面的触点串联连接B. 用于单个常闭触点与上面的触点并联连接C. 用于单个常闭触点与前面的触点串联连接D. 用于单个常开触点与上面的触点并联连接7.用于驱动线圈的指令是：（ D ）A. LDB. ANDC. ORD. OUT8.熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。

电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流 1200 V以下、直流1500V以下的电器。

2、熔断器是由熔体和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和速度原则来控制。

4、双速电动机的定子绕组在低速时是三角形联结5、熔体为一次性使用元件，再次工作必须更换新的熔体。

6、接触器的额定电压指主触头的额定电压。

7、热继电器是利用电流的热效应来工作的电器。

8、变极对数调速一般仅用于笼型异步电动机。

一、单选题1.PL机型选择的基本原则是在满足（）要求的前提下，保证系统可靠、安全、经济、使用维护方便。

A、硬件设计B、软件设计C、控制功能D、输出设备答案： C2.功能指令可分为16位指令和32位指令，其中32位指令用（）表示。

A、CMPB、MOVC、DADDD、SUB答案： C3.在较大型和复杂的电气控制程序设计中，可以采用（）方法来设计程序。

A、程序流程图设计B、继电控制原理图设计C、简化梯形图设计D、普通的梯形图设计答案： A4.变址寄存器V、Z和普通数据寄存器一样，是进行（）位数据读写的数据寄存器。

A、8B、10C、16D、32答案： C5.为了便于分析PL的周期扫描原理，假想在梯形图中有（）流动，这就是“能流”。

A、电压B、电动势C、电流D、反电势答案： C6.FX2N可编程控制器中的功能指令有（）条。

A、20B、2C、100D、200多答案： D7.比较指令MP K100 20 M0中使用了（）个辅助继电器。

A、1B、2C、3D、4答案： C8.世界上公认的第一台PL是（）年美国数字设备公司研制的。

A、1958B、1969C、1974D、1980答案： B9.选择PL产品要注意的电气特征是（）。

A、CPU执行速度和输入/输出模块形式B、编程方法和输入/输出模块形式C、容量、速度、输入/输出模块形式、编程方法D、PLC的体积、耗电、处理器和容量答案： C10.在梯形图编程中，传送指令MOV的功能是（）。

A、源数据内容传送给目标单元，同时将源数据清零B、源数据内容传送给目标单元，同时源数据不变C、目标数据内容传送给源单元，同时将目标数据清零D、目标数据内容传送给源单元，同时目标数据不变答案： B11.对输入脉冲信号防止干扰的输入滤波采用（）实现。

A、降低电压B、重复计数C、整形电路D、高速计数答案： C12.PL的扫描周期与程序的步数、（）及所用指令的执行时间有关。

A、辅助继电器B、计数器C、计时器D、时钟频率答案： D13.FX2N可编程控制器面板上的“RUN”指示灯亮，表示（）。
