备战中考物理电路类问题综合题及答案

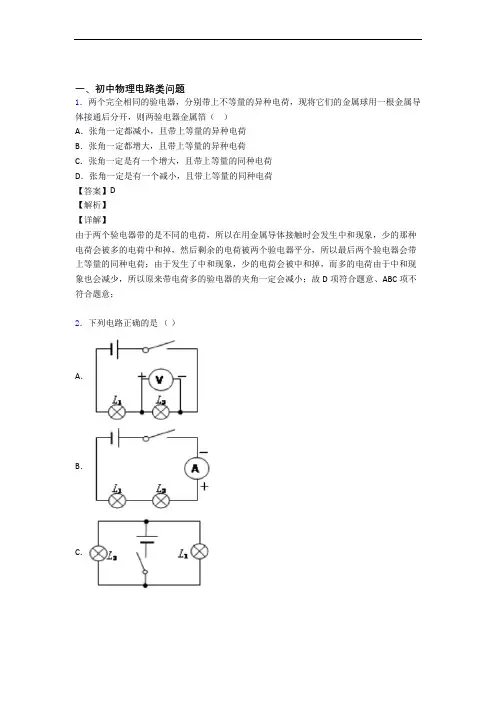

一、初中物理电路类问题1．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（）A．张角一定都减小，且带上等量的异种电荷B．张角一定都增大，且带上等量的异种电荷C．张角一定是有一个增大，且带上等量的同种电荷D．张角一定是有一个减小，且带上等量的同种电荷【答案】D【解析】【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D项符合题意、ABC项不符合题意；2．下列电路正确的是（）A．B．C．D ．【答案】C 【解析】 【分析】 【详解】选项A 中电压表的正负接线柱接反；B 中电流表的正负接线柱接反；C 中两灯并联，正确；D 中若开关闭合会造成短路．故选C ．3．某商场安装的新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中的感应器会使得开关1S 闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M ）；或人手动按下报警按钮，开关2S 闭合，报警器响且窗户自动打开．图中符合上述要求的电路图是 （ ）A ．B ．C ．D ．【答案】A 【解析】 【分析】串并联电路的识别。

【详解】由题意可知，传感器会使开关1S 闭合，报警器响，且窗户自动打开，可知1S 和电铃、电动机是一个串联电路；同时也可手动闭合开关2S ，报警器响且窗户自动打开，由此可得开关2S 与1S 并联，2S 和电铃与电动机串联，符合要求的只有电路A ，故选A 。

【点睛】较难题。

失分原因：一是没有理解题干中的要求；二是不会根据串并联电路的特点逆向推断所设计的电路中用电器和开关的串并联关系。

4．如图所示，开关闭合灯不亮，用电压表测量ab 间有电压，则电路故障可能是（ ）A ．灯丝断路B ．灯内部短路C ．开关接触不良D ．变阻器滑片接触不良【答案】A 【解析】 【详解】A ．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab 间是得到电源的电压，故A 符合题意；B ．灯内部短路闭合开关，灯不亮，用电压表测量ab 间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B 不符合题意；C ．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab ，由于b 点没有连接到电源的负极，所以电压表没有示数，故C 不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab ，由于b 点没有连接到电源的负极，所以电压表没有示数，故D 不符合题意。

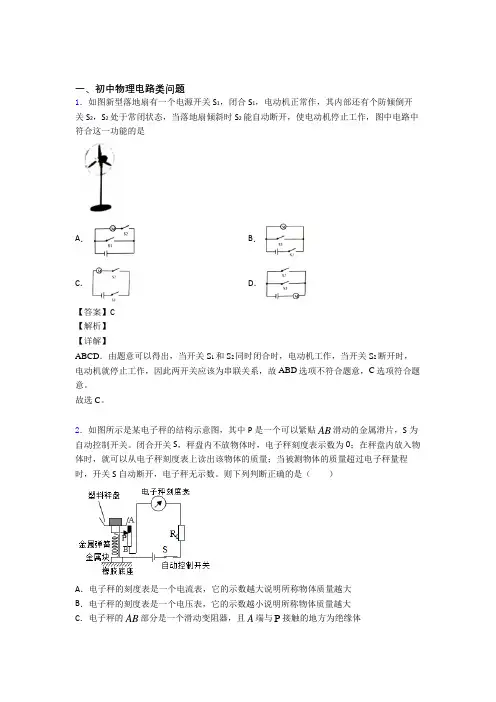

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A．B．C．D．【答案】C【解析】【详解】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD选项不符合题意，C选项符合题意。

故选C。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D ．0R 电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

故选AC 。

3．如图所示，电源电压为3V ，闭合开关S ，电压表的示数为2V ，忽略温度对灯丝电阻的影响。

则（ ）A ．通过灯泡L 1的电流比L 2的电流大B ．灯泡L 1两端的电压是1VC ．灯泡L 1和L 2的电阻之比是2∶1D ．若灯泡L 2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。

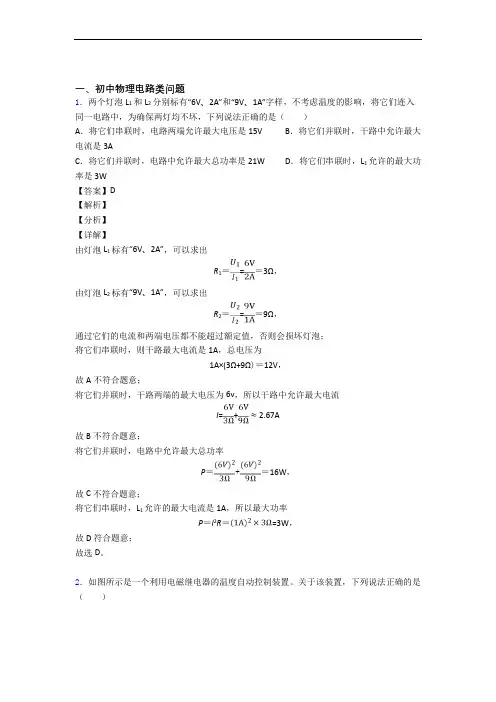

一、初中物理电路类问题1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。

2．如图所示是一个利用电磁继电器的温度自动控制装置。

关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮【答案】C【解析】【详解】A．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A错误；B．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B错误；C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C正确；D．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。

3．如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（）A．I1=I2=I3B．I1=I2+I3C．I3＞I2＞I1D．I1＞I2＞I3【答案】D【解析】【分析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系。

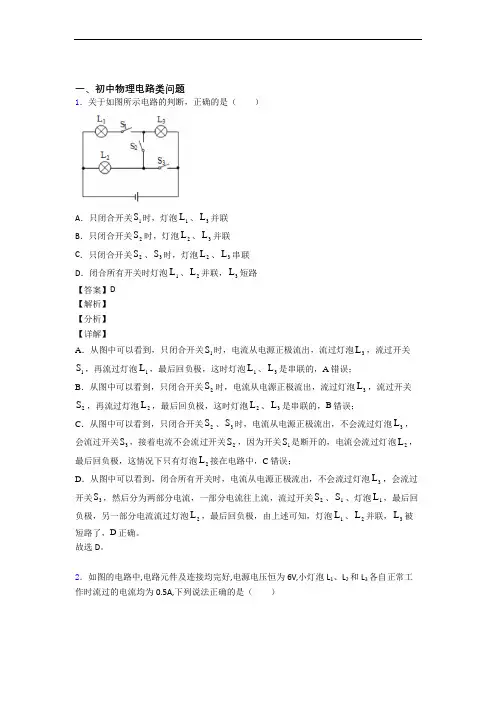

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路 【答案】D 【解析】 【分析】 【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L 1、L 2和L 3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

一、初中物理家庭电路故障的分析问题1．如图是我国家庭电路的一部分，下列说法中正确的是A．FD两点间的电压为220VB．若熔丝熔断了是因为家庭电路中的用电器过多C．若导线EH间断路，仍然可以安全使用三孔插座D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路【答案】AD【解析】【详解】A．家庭电路中正常工作的电压是220V，即火线与零线之间的电压是220V，所以FD两点间的电压为220V；故A项正确；B．家庭电路中熔丝的熔断，说明了家庭电路中的电流过大；而造成电流过大的原因有短路和总功率过大；故B项错误；C．由题图知，如果导线EH间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故C错误；D．若闭合开关S灯泡不发光，说明电路断路；用试电笔检测B点氖管发光，说明AB段与火线连接完好，则可以判断是BC之间断路，故D项正确。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

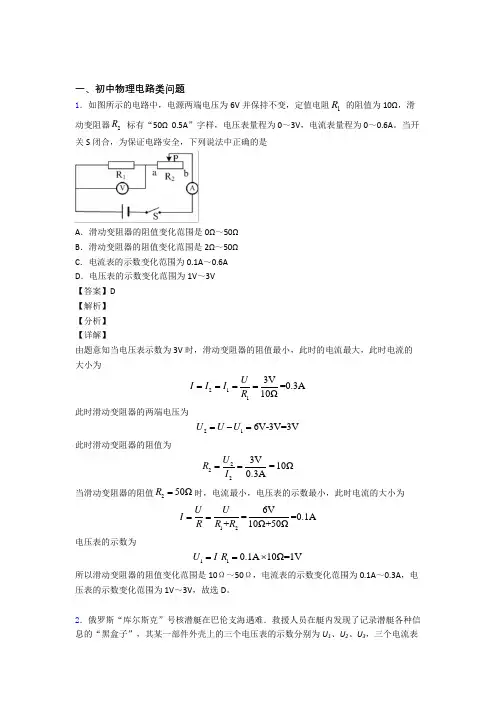

一、初中物理电路类问题1．如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻1R 的阻值为10Ω，滑动变阻器2R 标有“50Ω 0.5A ”字样，电压表量程为0～3V ，电流表量程为0～0.6A 。

当开关S 闭合，为保证电路安全，下列说法中正确的是A ．滑动变阻器的阻值变化范围是0Ω～50ΩB ．滑动变阻器的阻值变化范围是2Ω～50ΩC ．电流表的示数变化范围为0.1A ～0.6AD ．电压表的示数变化范围为1V ～3V【答案】D【解析】【分析】【详解】由题意知当电压表示数为3V 时，滑动变阻器的阻值最小，此时的电流最大，此时电流的大小为2113V =0.3A 10ΩU I I I R ==== 此时滑动变阻器的两端电压为 216V-3V=3V U U U =-=此时滑动变阻器的阻值为2223V =10Ω0.3AU R I == 当滑动变阻器的阻值250ΩR =时，电流最小，电压表的示数最小，此时电流的大小为126V ==0.1A +10Ω+50ΩU U I R R R == 电压表的示数为 110.1A 10Ω=1V U I R ==⨯所以滑动变阻器的阻值变化范围是10Ω～50Ω，电流表的示数变化范围为0.1A ～0.3A ，电压表的示数变化范围为1V ～3V ，故选D 。

2．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U 1、U 2、U 3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【答案】A【解析】【分析】【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．5．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．6．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为A．89R B ．76R C ．910R D ．67R 【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R ，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x ，则由并联电阻规律可知： 111113x x xR R R R =++ 解得R x =R ；则当挖去其中一块后，变为两个阻值为R 的电阻并联，整体再与两个阻值为13R 的电阻串联，则由串并联电阻规律可知总电阻为： AB 11721136R R R R R '=+⨯=+ 故选B 。

一、初中物理电路类问题1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．2．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

故选D。

3．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。

当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。

根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。

故选D 。

2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =UR 可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。

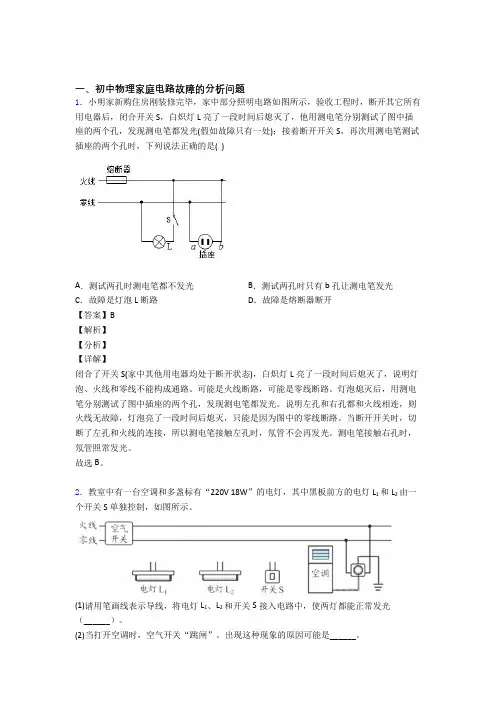

一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

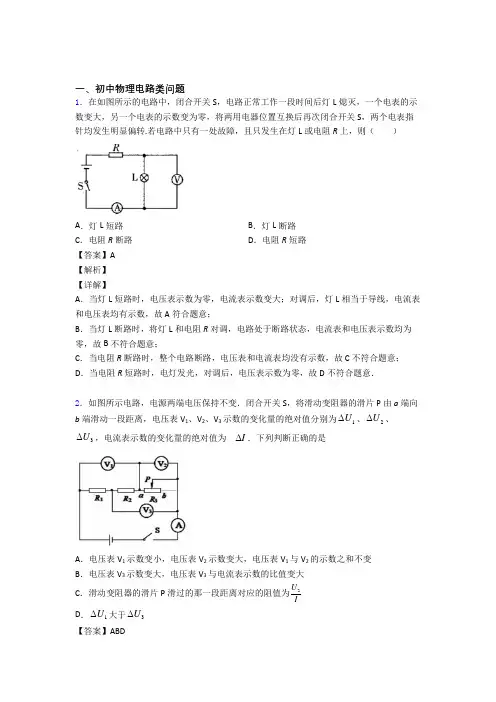

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S ，电路正常工作一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S ，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路【答案】A 【解析】 【详解】A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

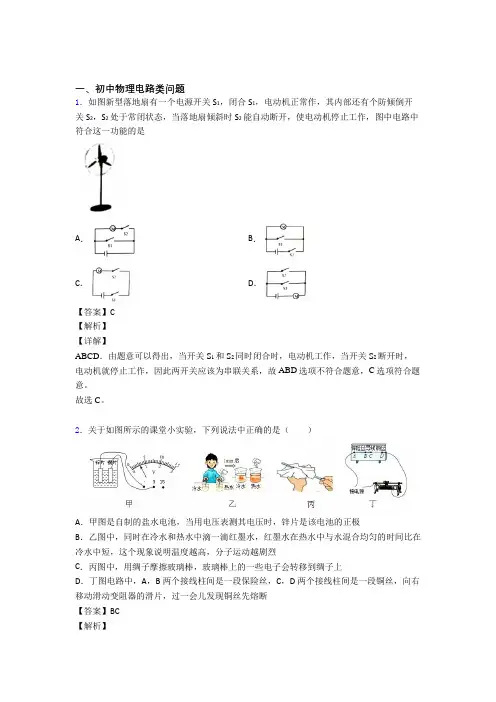

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A．B．C．D．【答案】C【解析】【详解】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD选项不符合题意，C选项符合题意。

故选C。

2．关于如图所示的课堂小实验，下列说法中正确的是（）A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断【答案】BC【解析】【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。

【详解】A．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故A不正确；B．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得快，故B正确；C．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸子身上，故C正确；D．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料特点是电阻较大，熔点较低，根据Q=I2Rt得，通电相同时间，保险丝产生的热量比铜丝产生的热量大，所以先熔断的是保险丝，故D不正确。

故选BC。

3．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路【答案】A【解析】【分析】【详解】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路，故选A．5．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯① (填“会”或“不会”)亮，播放器② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A．①会，②不会，③断开B．①不会，②会，③闭合C．①不会，②会，③断开D．①会，②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．6．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A【答案】C 【解析】 【分析】 【详解】如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为20.42A I =，A 2使用大量程，读数为 1.2A I =．因为干路电流等于和支路电流之和，所以通过L 1的电流为：12 1.2A 0.42A=0.78A I I I =-=-．故选C ．7．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是( )A ．B ．C ．D ．【答案】B 【解析】 【分析】 【详解】由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。

一、初中物理电路类问题1．如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻1R 的阻值为10Ω，滑动变阻器2R 标有“50Ω 0.5A ”字样，电压表量程为0～3V ，电流表量程为0～0.6A 。

当开关S 闭合，为保证电路安全，下列说法中正确的是A ．滑动变阻器的阻值变化范围是0Ω～50ΩB ．滑动变阻器的阻值变化范围是2Ω～50ΩC ．电流表的示数变化范围为0.1A ～0.6AD ．电压表的示数变化范围为1V ～3V【答案】D【解析】【分析】【详解】由题意知当电压表示数为3V 时，滑动变阻器的阻值最小，此时的电流最大，此时电流的大小为2113V =0.3A 10ΩU I I I R ==== 此时滑动变阻器的两端电压为 216V-3V=3V U U U =-=此时滑动变阻器的阻值为2223V =10Ω0.3AU R I == 当滑动变阻器的阻值250ΩR =时，电流最小，电压表的示数最小，此时电流的大小为126V ==0.1A +10Ω+50ΩU U I R R R == 电压表的示数为 110.1A 10Ω=1V U I R ==⨯所以滑动变阻器的阻值变化范围是10Ω～50Ω，电流表的示数变化范围为0.1A ～0.3A ，电压表的示数变化范围为1V ～3V ，故选D 。

2．如图所示是某电子秤的结构示意图，其中P 是一个可以紧贴AB 滑动的金属滑片，S 为自动控制开关。

闭合开关S ，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A正确，B错误；C．金属片P和AB构成了一个滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A端是绝缘体，故C正确；D．R0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R0，故D错误。

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．2．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A与毫安表mA的示数分别为( ).A．0.13 A．30 mAB．0.11 A, 10 mAC．0.33 A,30 mAD．0.31 A, 10 mA【答案】A【解析】【详解】通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：30V 30mA 1000ΩU I R === 通过300Ω的电流： 30V 0.1A 300ΩI R U '===' 所以电流表A 的读数是：0.1A 0.03A 0.13A +=故A 项符合题意；BCD 项不符合题意；3．有一种能够节省电能的楼道灯控制开关。

晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。

不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。

这种的“光敏”和“声敏”自动装置比较复杂，我们不妨用、这样的两个符号表示，实际上，这就是两个开关：有声音时，是闭合的，环境光线非常暗时，是闭合的。

下列电路图中能实现以上功能的正确电路图是（ ） A ． B ．C ．D ．【答案】B【解析】【详解】由题意可知，这“光敏”和“声敏”自动装置相当于两个开关，有声音时，“声敏”自动装置闭合，环境光线非常暗时，“光敏”自动装置闭合，要求两个开关都闭合时，灯才亮，所以两个开关应该是串联，开关能够控制灯泡，所以灯泡应该与开关串联的。

一、初中物理电路类问题1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中 “S 甲”闭合），乙方指示灯L 乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S 乙”闭合），甲方指示灯L 甲亮．在如图所示的四个电路中，可能实现上述功能的是（ ）A ．B ．C ．D ．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D ．2．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

故选D。

2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。

当开关S 闭合,滑动变阻器的滑片P 移到a 端时,灯泡L 正常发光。

当开关S 断开,滑动变阻器的滑片P 移到距a 端某一长度处时,电压表示数为3V 。

前后两种情况中,变阻器消耗的功率之比为4:3。

则下列说法错误的是A．电源电压为4VB．当开关S断开时,滑动变阻器的滑片P移到了距a端长度34ab处C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56AD．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W【答案】C【解析】【详解】A．当开关S闭合，滑动变阻器的滑片P移到a端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压U=U L额=4V故A正确，不符合题意；BCD．当开关S断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V，根据串联电路电压规律可得，小灯泡两端电压为：LU=4V-3V=1V由图像知，此时通过小灯泡的电流为0.2A，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A，则滑动变阻器的电功率为：P滑后=3V⨯0.2A=0.6W滑动变阻器此时的电阻为：R滑后=30.2VA=15Ω前后两种情况中，变阻器消耗的功率之比为4:3，所以P 滑前=0.63W⨯4=0.8W故D正确，不符合题意；当开关S闭合，通过滑动变阻器的电流为：I滑前=0.8W4V=0.2A由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A，当开关S闭合，滑动变阻器的滑片P移到a端时，干路上的电流表示数为I 总=0.2A+0.5A=0.7A 故C 错误，符合题意；当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：R 滑前=4V 0.2A=20Ω R R 滑后滑前=15Ω20Ω=34当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34ab 处，故B 正确，不符合题意。

一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。

故选D。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

2．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。

则（）A ．通过灯泡L 1的电流比L 2的电流大B ．灯泡L 1两端的电压是1VC ．灯泡L 1和L 2的电阻之比是2∶1D ．若灯泡L 2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。

故选CD 。

3．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。

闭合开关S ，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R可得电阻箱2R 的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值 2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。
