洗衣机的电动机工作原理
洗衣机的电动机工作原理如下：
1. 电动机启动：当用户设置好洗衣机的工作模式并启动后，电源会提供电流给电动机的线圈。
这会产生一个磁场，使得线圈处于激励状态。
2. 动力来源：洗衣机通常使用异步电动机作为动力源。
这种电动机通常由一个定子和一个转子组成。
定子是固定的，而转子可以旋转。
3. 转子旋转：当定子的磁场与转子的磁场相互作用时，转子会开始旋转。
转子上的导体将在磁场中感受到力的作用，从而开始转动。
4. 动力传输：转子上的轴通过皮带或齿轮将转动力传递到洗衣机的鼓或螺旋搅拌器。
这样，电动机的旋转运动就会带动鼓或搅拌器进行相应的洗衣动作。
5. 控制：洗衣机的电路板通过控制电动机的电流和电压来控制电动机的转速和功率。
这样，用户可以根据需要选择不同的洗涤程序和转速。
总的来说，洗衣机的电动机是通过电流在线圈中产生磁场，进而使转子旋转，从而带动洗衣机的鼓或搅拌器进行洗衣动作。
控制电动机的电流和电压可以实现不同的洗涤程序和转速。
洗衣机电路原理
洗衣机的电路原理是由各个电器元件组成的复杂系统。
下面将分别介绍洗衣机的不同电路原理。
1. 电源电路原理:
洗衣机的电源电路原理主要是由插座、电源线和电源开关组成。
插座用于将电源线连接到电网，电源线将电能传输到洗衣机，电源开关用于控制电能的通断。
2. 控制电路原理:
洗衣机的控制电路原理主要是通过面板上的按钮、开关和程序控制器来实现的。
当用户按下按钮或拨动开关时，程序控制器会根据设定的程序来控制洗衣机的不同运行状态，如洗涤、漂洗、脱水等。
3. 电机驱动电路原理:
洗衣机的电机驱动电路原理用于控制不同电机的运转。
洗衣机中常见的电机有电动机、排水泵电机和脱水电机。
电机驱动电路会根据程序控制器的指令，通过传感器检测洗衣机内部的水位、温度等信息，然后驱动相应的电机运转。
4. 传感器电路原理:
洗衣机中的传感器电路原理主要是用于检测洗衣机内部的水位、温度、转速等参数，并将这些信息反馈给程序控制器。
传感器电路通常由传感器、信号放大器和模数转换器等组成。
5. 加热电路原理:
洗衣机的加热电路原理是用于加热洗涤水或漂洗水的。
加热电路通常由加热器、温度传感器和控制电路组成。
控制电路会根据温度传感器的信号，控制加热器的加热功率，以实现设定的洗涤或漂洗温度。
综上所述，洗衣机的电路原理涉及电源电路、控制电路、电机驱动电路、传感器电路和加热电路等部分。
这些电路通过协同工作，实现洗衣机的正常运行和各种洗涤操作。
全自动洗衣机原理与维修（配图）请加微信号：tjscdq留言：请拉我进中国电器行业微信群是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信知识目标（1）掌握波轮式全自动洗衣机的工作原理。
（2）掌握滚筒式全自动洗衣机的工作原理。
技能目标 （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。
（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
（3）掌握波轮式全自动洗衣机的常见故障的维修方法。
（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学**掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。
电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。
洗衣机电路图解（洗衣机电路图及工作原理图）电脑控制型洗衣机的控制系统采用了电脑控制技术，下面以小天鹅 XQB30-8 型全自动洗衣机为例进行介绍。
该机的电气系统图及电路原理图如下所示。
1．工作原理(1)电源电路如上图所示，接通电源开关S 后，市电电压通过C1 滤波后，加到变压器Tr 的一次绕组上，由它降压后输出10V 左右(与市电电压高低有关)的交流电压。
该电压经VD1～VD4全桥整流、C1 滤波产生14V 直流电压，再通过限流电阻 R3、稳压管 VD5、二极管 VD6、调整管 VT1 稳压输出 5.6V 电压。
该电压一路通过 VD8 输出，经 C6 滤波后为操作控制电路供电;另一路通过 VD7 输出，经 C4、C5 滤波后，为微处理器(CPU)IC(14021WFW)等电路供电。
市电输入回路的ZNR 是压敏电阻，它的作用是防止市电电压过高损坏变压器Tr 等元器件。
市电电压升高时，ZNR 击穿，使输入回路的熔断器熔断(图中未画出)，实现市电过电压保护。
(2)CPU 电路如图所示，CPU 电路是以IC(14021WFW)为核心构成的，14021WFW 的引脚功能如下表所示。
5V 供电：接通开关 S，待电源电路工作后，由其输出的 5V 电压经电容 C4、C5 滤波，加到 IC 的供电端脚，为 IC 供电。
复位：该机的复位电路由IC 和脚外接的 R22、C10 构成。
该电路在开机瞬间为IC 内的存储器、寄存器等电路提供复位信号，使它们清零复位。
经一段时间的延迟后复位结束，IC 开始工作。
时钟振荡：IC 得到供电后，它内部的振荡器与、脚外接的晶体振荡器 JZ 和移相电容 C11、C12 通过振荡产生时钟信号。
该信号经分频后协调各部位的工作，并作为IC 输出各种控制信号的基准脉冲源。
(3)市电欠电压保护电路如图所示，市电电压经变压器Tr 降压，再通过VD1～VD4 桥式整流、C2 滤波后产生的直流电压，经 R1、R2 分压后产生取样电压。

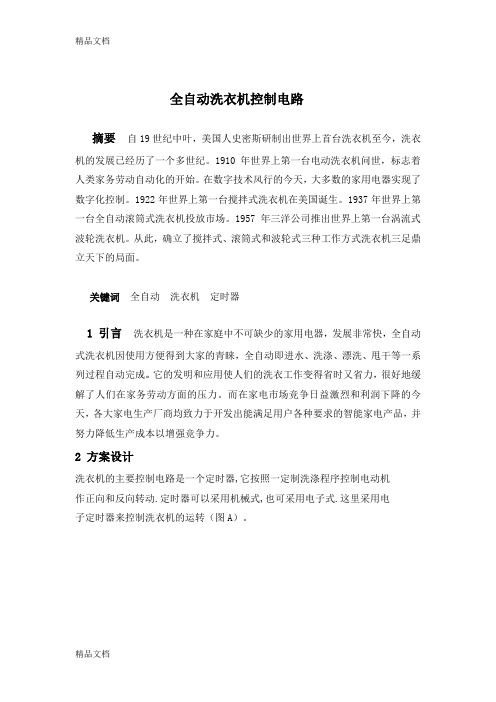

全自动洗衣机控制电路摘要自19世纪中叶，美国人史密斯研制出世界上首台洗衣机至今，洗衣机的发展已经历了一个多世纪。
1910年世界上第一台电动洗衣机问世，标志着人类家务劳动自动化的开始。
在数字技术风行的今天，大多数的家用电器实现了数字化控制。
1922年世界上第一台搅拌式洗衣机在美国诞生。
1937年世界上第一台全自动滚筒式洗衣机投放市场。
1957年三洋公司推出世界上第一台涡流式波轮洗衣机。
从此，确立了搅拌式、滚筒式和波轮式三种工作方式洗衣机三足鼎立天下的局面。
关键词全自动洗衣机定时器1 引言洗衣机是一种在家庭中不可缺少的家用电器，发展非常快，全自动式洗衣机因使用方便得到大家的青睐，全自动即进水、洗涤、漂洗、甩干等一系列过程自动完成。
它的发明和应用使人们的洗衣工作变得省时又省力，很好地缓解了人们在家务劳动方面的压力。
而在家电市场竞争日益激烈和利润下降的今天，各大家电生产厂商均致力于开发出能满足用户各种要求的智能家电产品，并努力降低生产成本以增强竞争力。
2 方案设计洗衣机的主要控制电路是一个定时器,它按照一定制洗涤程序控制电动机作正向和反向转动.定时器可以采用机械式,也可采用电子式.这里采用电子定时器来控制洗衣机的运转（图A）。
图A 定时器来控制洗衣机的运转2.1 设电动机用k 1和k 2两个继电器控制，继电器驱动电路如下图B 所示。
洗涤定时间在0~10min 内由用户任意设定。
2.2 用两位数码管显示洗涤的预置时间，按倒计时方式对洗涤过程作计时显示，直至时间到而停机。
如果定时时间到，则停机并发出音响信号。
2.3 当定时时间到达终点时，一方面使电动机停转，同时发出音响信号提醒用户注意。
2.4 洗涤过程在送入预置时间后开始运转。
图B 洗衣机电动机驱动电路3 总体方案与工作原理3.1 本定时器实际上包含两级定时的概念，一是总洗涤过程的定时，二是在总洗涤过程中又包含电机的正转、反转和暂停三种定时，并且这三种定时是反复循环直至所设定的总定时时间到为止；依据上述要求，可画出总定时T 和电动机驱动信号Z1、Z2的工作波形如下图C 所示。
全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
全自动洗衣机原理及电路图————————————————————————————————作者：————————————————————————————————日期：全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
