zgm95型中速磨煤机传动盘密封改造解析

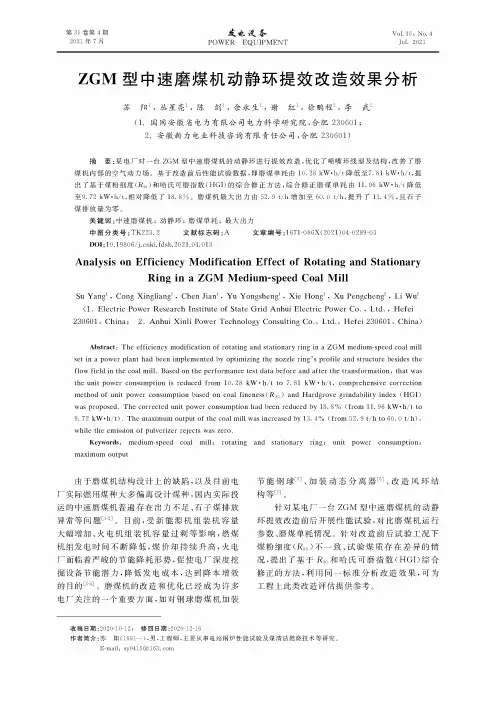

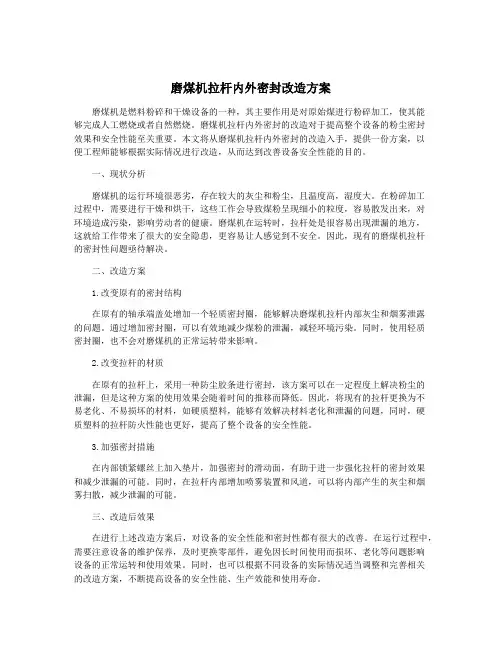

磨煤机拉杆内外密封改造方案磨煤机是燃料粉碎和干燥设备的一种，其主要作用是对原始煤进行粉碎加工，使其能够完成人工燃烧或者自然燃烧。

磨煤机拉杆内外密封的改造对于提高整个设备的粉尘密封效果和安全性能至关重要。

本文将从磨煤机拉杆内外密封的改造入手，提供一份方案，以便工程师能够根据实际情况进行改造，从而达到改善设备安全性能的目的。

一、现状分析磨煤机的运行环境很恶劣，存在较大的灰尘和粉尘，且温度高，湿度大。

在粉碎加工过程中，需要进行干燥和烘干，这些工作会导致煤粉呈现细小的粒度，容易散发出来，对环境造成污染，影响劳动者的健康。

磨煤机在运转时，拉杆处是很容易出现泄漏的地方，这就给工作带来了很大的安全隐患，更容易让人感觉到不安全。

因此，现有的磨煤机拉杆的密封性问题亟待解决。

二、改造方案1.改变原有的密封结构在原有的轴承端盖处增加一个轻质密封圈，能够解决磨煤机拉杆内部灰尘和烟雾泄露的问题。

通过增加密封圈，可以有效地减少煤粉的泄漏，减轻环境污染。

同时，使用轻质密封圈，也不会对磨煤机的正常运转带来影响。

2.改变拉杆的材质在原有的拉杆上，采用一种防尘胶条进行密封，该方案可以在一定程度上解决粉尘的泄漏，但是这种方案的使用效果会随着时间的推移而降低。

因此，将现有的拉杆更换为不易老化、不易损坏的材料，如硬质塑料，能够有效解决材料老化和泄漏的问题，同时，硬质塑料的拉杆防火性能也更好，提高了整个设备的安全性能。

3.加强密封措施在内部锁紧螺丝上加入垫片，加强密封的滑动面，有助于进一步强化拉杆的密封效果和减少泄漏的可能。

同时，在拉杆内部增加喷雾装置和风道，可以将内部产生的灰尘和烟雾扫散，减少泄漏的可能。

三、改造后效果在进行上述改造方案后，对设备的安全性能和密封性都有很大的改善。

在运行过程中，需要注意设备的维护保养，及时更换零部件，避免因长时间使用而损坏、老化等问题影响设备的正常运转和使用效果。

同时，也可以根据不同设备的实际情况适当调整和完善相关的改造方案，不断提高设备的安全性能、生产效能和使用寿命。

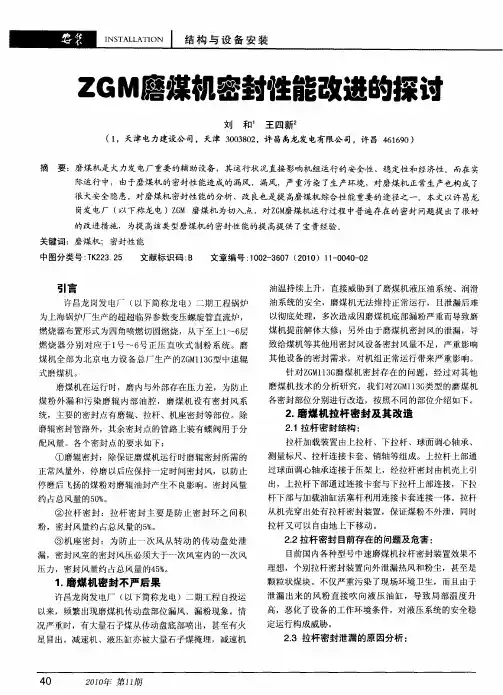

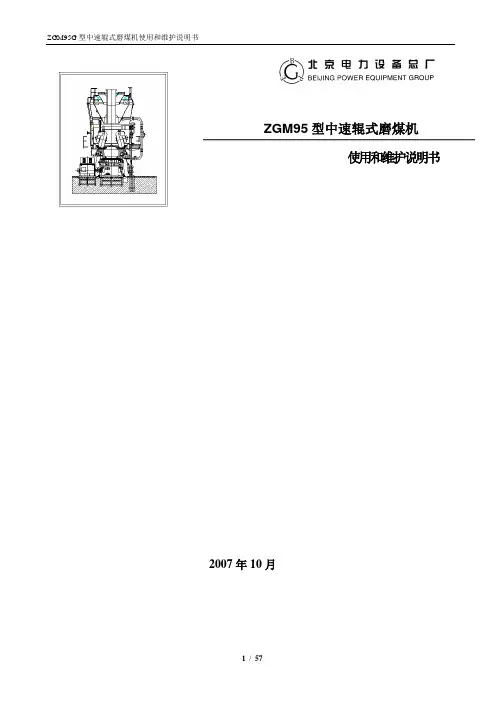

ZGM95型中速辊式磨煤机使用和维护说明书2007年10月ZGM95型中速辊式磨煤机使用和维护说明书第一篇磨煤机使用和操作说明1. 代号和技术数据1.1 代号Z G M 95 N分K、N、G三个型号，K为小型,N为中型,G为大型。

磨环滚道平均半径（cm）磨煤机辊式中速1.2 技术数据1.2.1 煤种范围煤种烟煤，部分贫煤和部分褐煤发热量16～31MJ/kg表面水份〈18%可磨性系数HGI=40～80(哈氏)可燃质挥发份16～40%原煤颗粒0～40mm煤粉细度R90=15～40%1.2.2 磨煤机技术数据标准研磨出力51.5t/h(N型) 58.5 t/h(G型)（当R90=16%，HGI=80，W Y=4%）轴功率335 kW电动机额定功率400 kW(N型) 450KW(G型)电动机电压6000 V(或10KV)电动机转速998 r/min (N型) 985 r/min(G型)电动机旋转方向逆时针（正对电机输入轴）磨煤机磨盘转速26.4 r/min磨煤机旋转方向顺时针（俯视）通风阻力≤5740 Pa磨机额定空气流量16.45 Nm3/s磨煤机磨煤电耗量6～10 kW·h/t （100%磨煤机出力）2. 工作原理ZGM95磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

ZGM95G型中速磨煤机炭精环漏风故障分析改造方法作者：陈晓光来源：《中国科技纵横》2016年第01期【摘要】简要介绍了ZGM95G型中速磨煤机的技术数据和工作原理，并对该型磨煤机在运行中发生的常见故障：炭精环漏风漏渣缺陷进行了分析，根据现场维护检修经验，对ZGM95G型中速磨煤机的炭精环漏风漏渣故障提出了针对性整改措施，采取切实可行的方案，减少该型磨煤机传动盘漏风漏渣缺陷率，大大提高设备利用率，有效运行小时，从而解决制粉系统缺陷居高不下的局面，并改善现场文明生产局面。

【关键词】磨煤机故障分析分析改造1 ZGM95G中速辊式磨煤机的工作原理ZGM95G磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨盘和三个沿磨盘滚动的固定且可自转的磨辊组成，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨盘、磨辊、压架、拉杆、传动盘、齿轮箱、液压缸后通过底板传至基础。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器，在分离器中分离，粗粉被分离出来返回磨盘重磨，合格的细粉被一次风带出分离器。

ZGM95G型磨煤机采用鼠笼型异步电动机驱动。

通过立式伞齿轮行星齿轮减速机传递力矩。

减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷。

为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。

配置高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动。

2故障名称：磨煤机传动盘漏风漏渣蒲洲发电有限公司制粉系统ZGM95G磨煤机的机座密封采用了机械密封和密封风正压密封相结合的形式，下部与传动盘的动静结合处采用了炭精密封环。

这两处机械密封包成了密封风室。

由密封风机提供密封风，通常密封风的压力高于一次风压力2KPa以上，以保证一次风不进入密封风室，从而形成磨煤机运行时的密封效果。

ZGM95型中速辊式磨煤机使用和维护说明书2007年10月ZGM95型中速辊式磨煤机使用和维护说明书第一篇磨煤机使用和操作说明1. 代号和技术数据1.1 代号Z G M 95 N分K、N、G三个型号，K为小型,N为中型,G为大型。

磨环滚道平均半径（cm）磨煤机辊式中速1.2 技术数据1.2.1 煤种范围煤种烟煤，部分贫煤和部分褐煤发热量16～31MJ/kg表面水份〈18%可磨性系数HGI=40～80(哈氏)可燃质挥发份16～40%原煤颗粒0～40mm煤粉细度R90=15～40%1.2.2 磨煤机技术数据标准研磨出力51.5t/h(N型) 58.5 t/h(G型)（当R90=16%，HGI=80，W Y=4%）轴功率335 kW电动机额定功率400 kW(N型) 450KW(G型)电动机电压6000 V(或10KV)电动机转速998 r/min (N型) 985 r/min(G型)电动机旋转方向逆时针（正对电机输入轴）磨煤机磨盘转速26.4 r/min磨煤机旋转方向顺时针（俯视）通风阻力≤5740 Pa磨机额定空气流量16.45 Nm3/s磨煤机磨煤电耗量6～10 kW·h/t （100%磨煤机出力）2. 工作原理ZGM95磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

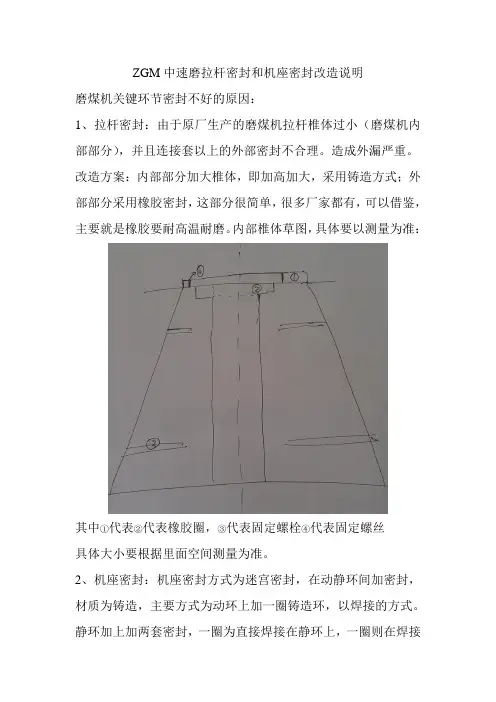

ZGM中速磨拉杆密封和机座密封改造说明
磨煤机关键环节密封不好的原因：
1、拉杆密封：由于原厂生产的磨煤机拉杆椎体过小（磨煤机内部部分），并且连接套以上的外部密封不合理。

造成外漏严重。

改造方案：内部部分加大椎体，即加高加大，采用铸造方式；外部部分采用橡胶密封，这部分很简单，很多厂家都有，可以借鉴，主要就是橡胶要耐高温耐磨。

内部椎体草图，具体要以测量为准：
其中①代表②代表橡胶圈，③代表固定螺栓④代表固定螺丝
具体大小要根据里面空间测量为准。

2、机座密封：机座密封方式为迷宫密封，在动静环间加密封，材质为铸造，主要方式为动环上加一圈铸造环，以焊接的方式。

静环加上加两套密封，一圈为直接焊接在静环上，一圈则在焊接
环上用螺丝固定，即为可调部分，调到最小间隙，达到密封效果。

ZGM95N型磨煤机常见故障原因分析及处理办法作者：蓝江来源：《科技信息·下旬刊》2018年第01期摘要：磨煤机运行状态决定着燃煤锅炉经济、安全运行。

本文针对茂名臻能热电有限公司#6机组中速辊式磨煤机ZGM95N在运行过程中常出现的故障，详细地分析了这些故障的原因，并介绍针对故障所采取的一些改进措施。

关键词：ZGM95N型磨煤机；常见故障；改进措施引言#6机组锅炉是亚临界参数、四角切圆燃烧、自然循环汽包锅炉，配备正压直吹式制粉系统。

制粉系统共有6台ZGM95 N型中速辊式磨煤机，产自北京电力设备总厂。

磨煤机结构包含机座、机壳、分离器、减速机、磨辊装置、密封装置、排渣装置等部件，以及带有液压油站、润滑油站、密封风机等辅助设备。

1磨煤机工作原理1.1磨煤机主要技术参数型号 ZGM95N研磨出力 51.5（当 =16%，HGI=80，=4%）额定功率 400 KW电动机额定功率 400 KW电动机电压 6000 V电动机转速 988 r/min磨盘转速 26.4 r/min，顺时针（俯视）通风阻力≤5740 Pa磨煤机额定空气流量 16.45 kg/s1.2磨煤机工作原理ZGM95 N磨煤机碾磨部分是由转动的磨盘和三个圆周方向互成120°布置于磨盘滚道上的磨辊组成。

三个磨辊固定且可沿磨盘自转，并通过液压系统获得可调节大小的加载力。

原煤从磨煤机落煤管落到磨盘上，然后被分散到磨盘滚道上。

大颗粒煤在磨辊与磨盘产生的挤压力作用下被压碎，然后经一次冷热混合风烘干并输送至分离器进行粗细分离。

合格的细粉被一次风输送至炉膛燃烧，不合格的粗粉重新返回磨盘进行重磨。

而石子煤、铁块等无法被碾碎的重物则从喷嘴环掉落到风室，在刮板的清扫下被排出磨外。

2 常见故障原因分析2.1 排渣量过多（1）磨煤机开机初期或紧急停磨时；（2）煤质差。

如煤的可磨系数较低、水分较大及夹带较多石子煤等；（3）磨煤机大修期过长，辊套、衬板、喷嘴环磨损严重；（4）风煤比失调。

ZGM95型磨煤机的振动原因分析处理及对策1、摘要ZGM-95型中速磨煤机在运行中的长期检修中，出现的一些严重影响机组安全稳定运行的因素及事故和产生这些因素及事故的原因。

并主要针对磨煤机在运行过程中出现由于风—煤控制不当、磨辊总承不转、喷嘴磨损严重、磨内进入三块、磨辊找正中心不准、钢丝绳加载不均、磨辊后期磨损严重、导向板间隙过大等原因造成磨煤机振动，提出一些见解和意见，通过查阅相关资料，对上述振动原因进行综合分析，提出合理的处理方法和措施。

2、设备概述B&WB-1025/16.8-M锅炉配有5套直吹式制粉系统。

每套系统是由一台8224型给煤机、一台ZGM型中速磨煤机、一台6-12Νο12.5D密封风机。

每台磨配有一MYZ-300稀油站、一台Y25-63高压泵站。

煤自原煤斗经给煤机进入磨煤机，在磨煤机中煤被干燥并研磨，从磨盘上切向甩出，被一次风吹入分离器，在分离器中粗粉被分离出来返回磨盘重磨，合格的细粉被一次风带出分离器送到锅炉中燃烧。

为防止制粉系统爆炸和自然在磨煤机分离器磨室、风室中均通入消防蒸汽。

3、ZGM95磨煤机简述ZGM95磨煤机是一个由恒速电机（450KW）驱动的中速辊式磨煤机。

电动机通过一个三级减速齿轮箱驱动磨盘，研磨元件由三个磨辊（不绕磨中心旋转，仅自转）及带有12块衬瓦的磨盘组成，磨辊由加载钢丝绳通过弹簧加载，以获得所需要的研磨力，三个磨辊用角轴支撑在下压环下，可以使磨辊的倾斜度自由摆动。

配用的高压油泵站，其作用是通过加载装置对弹簧加载并和排渣系统连锁，控制排渣箱排渣。

配用的公用密封风机，用于磨煤机传动盘与磨辊处密封。

图ZGM95磨构造图3.1技术数据：煤种范围煤种烟煤、部分贫煤和部分褐煤发热量 16-31MJ/kg表面水份 <18%可磨性系数 K =40-80°H可燃质挥发份 16-40%原煤颗粒 0-40㎜煤粉细度 R90=15-40%磨煤机技术数据标准研磨出力≤41T空载功率 77KW额定功率 340KW电动机功率 450KW电动机电压 6000V电动机转速 985r/min电动机旋转方向顺时针（从电机端看减速机）磨煤机磨盘转速 26.5r/min磨煤机旋转方向顺时针（俯视）通风阻力 6.38Kpa入磨一次风室 31000-53800Nm³/n磨煤机磨煤电耗率 5-10 KW.h/t（100%磨煤机出力）4、ZGM-95型磨煤机运行状况我厂自1991年投产以来，ZGM95中速磨煤机运行状况良好，担负着为B&WB 锅炉输送合格煤粉的任务，由于ZGM95磨煤机是完全国产化的产品，因此在设计上存在着不少不足之处。

磨煤机加载拉杆密封改造的实际应用：东胜热电有限公司磨煤机加载拉杆密封运行中频繁发生泄露缺陷，造成磨煤机被迫频繁退备消缺，污染环境，损失电量。

针对实际情况进行了磨煤机拉杆密封技术改造后，使用效果非常好，漏泄治理效果显著，改善了现场环境，减轻了劳动强度，彻底消除了这一重大安全隐患，并具有很高的经济价值。

标签：：磨煤机拉杆漏粉密封改造一、引言东胜热电有限公司两台炉均采用北京电力设备总厂研发的“ZGM95G型中速辊式磨煤机”，共有十台，每台炉配备5台磨煤机，四台运行，一台备用。

磨煤机在运行中必须有密封风对磨辊、传动盘轴封及加载拉杆部位进行密封保护，密封风压过低会造成磨煤机传动盘轴封炭精环磨损，磨辊骨架油封损坏，进而造成磨辊轴承室进煤粉轴承损坏事故。

磨煤机的密封风采用母管制，各台磨煤机所用密封风分别从母管取风，因此单台磨煤机的密封风用量影响到母管密封风的风压，同时磨煤机的差压变化（密封风与一次风的压差）也影响到磨煤机的稳定运行，差压低于磨煤机定值时则会造成磨煤机被迫停运。

由于厂家在设计中对实际使用工况的复杂性考虑不充分，磨煤机液压拉杆密封装置设计为盘根填料密封，结构设计不合理，达不到使用周期，运行中拉杆密封部位漏风量大且易磨损，密封风泄露造成了密封风母管风压降低，制粉系统安全性降低，同时还造成了密封风机出力增加，电流增大，使厂用电增大。

漏风、漏灰、漏粉严重污染环境，特别是在大负荷的时期，当缺陷发生时由于机组负荷需要，磨煤机不能及时停下来检修，污染环境，而一旦检修，即影响负荷，又给机组安全运行造成一定的风险。

严重影响了制粉系统安全稳定经济运行和文明生产工作。

为达到一流火电企业标准，解决加载拉杆密封泄露问题就显得十分迫切和必要。

ZGM95G型中速辊式磨煤机主要参数：铭牌出力：46.96 t/h 额定功率：380 kW电动机额定功率：450 kW 电动机电压：6000 V电动机转速：988 r/min 电动机旋转方向：逆时针（正对电机输入轴）磨煤机磨盘转速：35.28 r/min 磨煤机旋转方向：顺时针（俯视）最大通风阻力：≤5910 Pa 磨煤机额定空气流量：18.17 kg/s磨煤机磨煤电耗量：8～11 kW·h/t煤（包括密封风机）二、拉杆密封改造技术特点：1.有效的保护了磨煤机的拉杆原加载拉杆密封，设计不合理，运行中盘根与加载拉杆之间存在很大的间隙，造成煤渣进入密封体内，对拉杆造成磨损，一般情况下一年左右就得更换拉杆，拉杆改造后，密封处的动、静部份采用的铜质及碳素材料，有效的保护了拉杆，从而避了由于拉杆的磨损带来的不必要的经济损失。

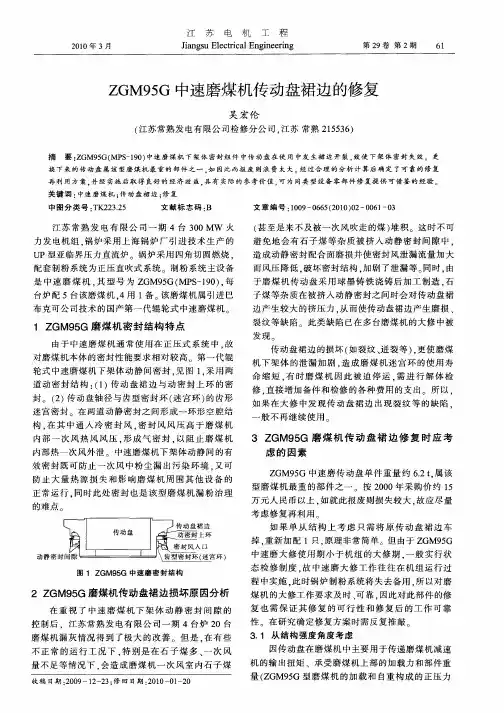

ZGM95G中速磨煤机传动盘裙边的修复吴宏伦【摘要】ZGM95G(MPS-190)中速磨煤机下架体密封组件中传动盘在使用中发生裙边开裂,致使下架体密封失效.更换下来的传动盘属该型磨煤机最重的部件之一,如因此而报废则浪费太大.经过合理的分析计算后确定了可靠的修复再利用方案,并经实施后取得良好的经济效益,具有实际的参考价值,可为同类型设备零部件修复提供可借鉴的经验.【期刊名称】《江苏电机工程》【年(卷),期】2010(029)002【总页数】3页(P61-63)【关键词】中速磨煤机;传动盘裙边;修复【作者】吴宏伦【作者单位】江苏常熟发电有限公司检修分公司,江苏,常熟,215536【正文语种】中文【中图分类】TK223.25江苏常熟发电有限公司一期4台300MW火力发电机组，锅炉采用上海锅炉厂引进技术生产的UP型亚临界压力直流炉。

锅炉采用四角切圆燃烧，配套制粉系统为正压直吹式系统。

制粉系统主设备是中速磨煤机，其型号为ZGM95G（MPS-190），每台炉配5台该磨煤机，4用1备。

该磨煤机属引进巴布克可公司技术的国产第一代辊轮式中速磨煤机。

1 ZGM95G磨煤机密封结构特点由于中速磨煤机通常使用在正压式系统中，故对磨煤机本体的密封性能要求相对较高。

第一代辊轮式中速磨煤机下架体动静间密封，见图1，采用两道动密封结构：（1）传动盘裙边与动密封上环的密封。

（2）传动盘轴径与齿型密封环（迷宫环）的齿形迷宫密封。

在两道动静密封之间形成一环形空腔结构，在其中通入冷密封风，密封风风压高于磨煤机内部一次风热风风压，形成气密封，以阻止磨煤机内部热一次风外泄。

中速磨煤机下架体动静间的有效密封既可防止一次风中粉尘漏出污染环境，又可防止大量热源损失和影响磨煤机周围其他设备的正常运行，同时此处密封也是该型磨煤机漏粉治理的难点。

图1 ZGM95G中速磨密封结构2 ZGM95G磨煤机传动盘裙边损坏原因分析在重视了中速磨煤机下架体动静密封间隙的控制后，江苏常熟发电有限公司一期4台炉20台磨煤机漏灰情况得到了极大的改善。

论磨煤机漏粉处理及升级改造探索On reducing pulverized coal pulverized coal pulverized coal pulverized coal pulverized coal pulverized coal pulverized coaltreated upgradeLiqingbin、Wangmingfei、Lvxiaolu摘要：煤粉制备系统是火力发电厂燃煤锅炉必不可少的主要系统之一，其运行的安全可靠性和经济性直接影响锅炉的安全性能，而磨煤机又是制粉系统中的关键设备。

本文介绍ZGM95N-II型中速磨煤机使用碳晶密封环与高温耐磨复合橡胶密封件的对比分析，通过磨煤机漏粉治理改造，不仅有效消除漏风和漏粉现象，而且改善了个环境，提高了运行的经济性。

关键词：直吹式中速磨煤机、密封不严、碳晶密封环、漏灰、漏粉、基座密封、高温耐磨复合橡胶。

Abstract:Pulverized coal preparation system is one of theessential systems of coal-fired boilers in thermal power plants. The safety, reliability and economy of its operation directly affect the safety performance of the boilers, and the coal mill is the key equipment in the pulverized coal system.The paper introduces the comparison and analysis of carbon crystal seal ring and high temperature wear-resistant composite rubber seal used in ZGM95N-II medium speed coal mill. Through the transformation, not only the phenomenon of air leakage and powder leakage can be effectively eliminated, but also the environment is improved and the economy of operation is improved.Therefore, it is of great significance to transform the sealing ring of ZGM95N-II medium speed coal mill intohigh temperature wear-resistant composite rubber seal.Key words:Direct blowing medium speed coal mil、 loose seal、carbon crystal seal ring、ash leakage、powder leakage、 base seal、High temperature wear resistant composite rubber。

中速磨煤机迷宫密封装置改造
陈兆兵;张卫
【期刊名称】《华东电力》
【年(卷),期】2003(031)003
【摘要】对ZGM 95磨煤机迷宫密封装置进行了研究,它由传动轴、迷宫环和气环三部分组成,但该装置存在使用寿命短,易漏风、漏粉,同时安装时劳动强度大.把该迷宫密封装置改造为浮动轴封式,能够有效地消除该装置漏风、漏粉现象,延长磨煤机的大修周期,减小安装时的劳动强度,并且还能够显著地改善磨煤机的运行工况.【总页数】3页(P17-19)
【作者】陈兆兵;张卫
【作者单位】上海交通大学,机械与动力工程学院,上海,200030;新海发电有限公司,江苏,连云港,222023
【正文语种】中文
【中图分类】TK223.25
【相关文献】
1.新型MPS-HP-Ⅱ中速磨煤机较老式MPS(ZGM)中速磨煤机的性能优势探究 [J], 宦立峰
2.中速磨煤机石子煤排放装置改造 [J], 林邦春
3.中速磨煤机迷宫密封装置改造 [J], 张卫;陈兆兵
4.中速磨煤机下架体密封装置改造 [J], 邬海明;陈永浩;刘伟伟;晏杰;刘安勇;甘增芳;王圣平;;;;;;;
5.螺旋槽对自适应迷宫密封的影响研究 [J], 赵炬颖;陈义;祝天一;徐乙人;祁志浩;李永健
