电磁阀知识总结

电磁阀基础知识概述电磁阀是一种可以控制液体、气体或其他流体流动的设备，它通过电磁力来打开和关闭阀门。

电磁阀广泛应用于工业自动化系统中，例如流体控制系统、汽车工业、机械加工等领域。

构造和工作原理构造典型的电磁阀由以下几个主要部分组成：1.阀体：通常由金属材料制成，用于容纳阀门和电磁线圈。

2.阀门：控制流体的开启和关闭。

3.电磁线圈：产生电磁力的部件，由绕组和铁芯组成。

工作原理当电磁阀通电时，电磁线圈中通过电流产生磁场。

这个磁场会吸引或斥开阀门，从而改变阀门的位置。

根据控制方式的不同，电磁阀可以分为两种类型：直动式和导向式。

•直动式电磁阀：电磁线圈吸引阀门直接控制阀门关闭或开启。

•导向式电磁阀：电磁线圈通过改变阀体内的压力来控制阀门的开启和关闭。

在工作过程中，电磁阀通过接通或切断电流来控制阀门的开闭状态。

当电流通过线圈时，阀门打开；当电流断开时，阀门关闭。

应用领域电磁阀被广泛应用于各种工业领域中，包括但不限于以下几个方面：流体控制电磁阀在工业自动化流体控制系统中发挥着关键作用。

它可以控制液体、气体或其他流体在管道中的流动，用于调节流量、压力和温度。

例如，在化工厂中，电磁阀可以控制各种化学物质的流动，确保流程的安全、有效和稳定。

汽车工业电磁阀在汽车工业中的应用也非常广泛。

例如，在汽车发动机燃油系统中，电磁阀可以控制燃油的喷射时间和量，以保证发动机的正常工作。

此外，电磁阀还用于汽车制动系统、空调系统和传动系统等部分。

机械加工在机械加工中，电磁阀可以控制液压和气压系统，用于驱动机床、调节刀具运动和控制工件夹紧等。

它可以实现机械运动的精确控制和调节，提高生产效率和加工质量。

其他领域电磁阀还被应用于许多其他领域，如医疗设备、生物技术、环保工程等。

在这些领域中，电磁阀可以控制液体药品的输送、生物反应器的操作和废水处理等。

选择和安装在选择和安装电磁阀时，需要考虑以下几个因素：1.工作压力：根据实际应用中的压力要求选择合适的电磁阀。

怎样辨别电磁阀是几
位几通的
怎样辨别电磁阀是几位几通的？？？
jy01764257|十级
简单来说就是看口，上面有几个口就是几通，位数要看看阀上面有没有原理图，如果有就看原理图有几个方块就是几位，方块上表几个字母就是几通，如果没有原理图一般2通和3通阀就两位，4、5通阀才有三位的情况。

附图是电磁阀原理图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
从电磁阀职能符号即可看出：方格数为工作位数、每一个方格内线段与方格的交点数称为“通”。

再就是看电磁阀外观，阀体两端都有电磁阀的是三位电磁换向阀，阀体只有一端有电磁阀的是两位电磁换向阀。

如图所示：
a)、b)二位三通电磁换向阀 c)、d)三位四通电磁换向阀
1-衔铁 2-推杆 3-阀芯 4-弹簧。

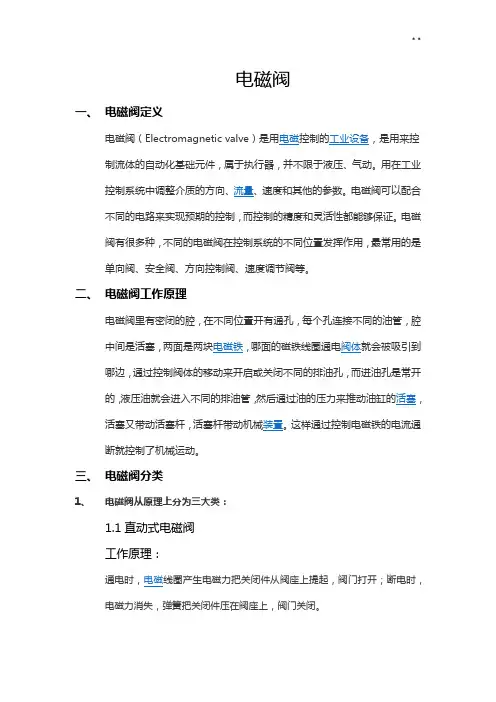

电磁阀一、电磁阀定义制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开断就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。

2.2分步直动膜片结构。

2.3先导膜片结构。

2.4直动活塞结构。

2.5分步直动活塞结构。

2.6先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

电磁阀的工作原理与结构特点电磁阀是利用电磁力作用原理控制流体的开关与调节的一种装置。

它通常由电磁铁、阀体、阀芯、密封零件等组成。

以下将对电磁阀的工作原理与结构特点进行详细介绍。

一、电磁阀的工作原理：当电磁阀通电时，电流在电磁绕组中产生磁场，电磁铁产生的磁力使得阀芯受到吸引，与阀座贴合，从而阻止了流体的通路。

当电流断开时，电磁绕组中的磁场消失，电磁铁失去磁力，阀芯恢复原状，流体得以通行。

二、电磁阀的结构特点：1.阀体：电磁阀的阀体通常是由金属制成，具有耐压、耐腐蚀等特点。

阀体中有流体的流通通道，可以连接输入输出管道，形成一个密闭的流体控制系统。

2.阀芯：电磁阀的阀芯是起到开启和关闭流通通道的核心部件。

它通常由磁性材料制成，可以受到电磁力的驱动，与阀座接触或离开来控制流体的通断。

3.电磁铁：电磁铁是电磁阀的动力源，它由线圈和铁芯组成。

当电流通过线圈时，产生的磁场使铁芯产生吸力，驱动阀芯与阀座贴合实现阀门的关闭；当电流断开时，铁芯失去磁力，阀芯恢复原状，阀门打开。

4.密封零件：电磁阀需要具备良好的密封性能，因此在阀体与阀芯之间以及输入输出通道处需设置密封圈等密封零件，确保流体在阀门关闭时不会发生泄漏。

5.弹簧：电磁阀的弹簧通常用于恢复阀芯原状，当电磁铁失去磁力时，弹簧的压力会使阀芯与阀座分离，实现阀门打开。

三、电磁阀的工作特点：1.快速响应：电磁阀通过电磁绕组产生的磁力来驱动阀芯，响应速度快，可以迅速地打开或关闭阀门，实现对流体的快速控制。

2.准确控制：电磁阀的阀芯与阀座之间的贴合可以实现良好的液密封，从而准确地控制流体的流通量，满足工艺要求。

3.自动控制：电磁阀可以与自动控制系统相连，通过电信号的控制来实现对阀门的开启和关闭，可以实现自动化生产流程。

4.节能环保：电磁阀在不需要流体通过时可以关闭阀门，避免流体的浪费和环境污染，实现节能环保。

总结：电磁阀的工作原理是利用电磁力控制阀芯的打开和关闭来实现对流体的控制，结构上由阀体、阀芯、电磁铁、密封零件等组成。

电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。

本文将重点介绍电磁阀的结构和工作原理。

一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。

1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。

当通电时，绕组会产生磁场，从而激活铁芯。

2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。

当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。

3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。

同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。

二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。

1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。

其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。

此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。

当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。

此时，流体无法再从进口流入或从出口流出。

2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。

其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。

此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。

当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。

此时，流体无法再从原进口流入或从原出口流出。

三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。

常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。

2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。

电磁阀的原理和分类电磁阀是一种利用电磁力来控制流体流动的设备，它在自动化系统中起着关键的作用。

本文将介绍电磁阀的工作原理以及常见的分类。

一、原理电磁阀是基于电磁力的工作原理来控制液体或气体流动的。

它由控制电路、铁芯、阀座和阀体等构成。

当通过电源施加在控制电路上时，电流通过线圈产生磁场，使铁芯受到磁力作用，从而改变阀座的位置，实现阀门的开启或关闭。

二、分类根据电磁阀的工作原理和结构特点，常见的分类有以下几种：1. 直动式电磁阀直动式电磁阀又称为间歇式电磁阀，它的工作原理是通过电磁力直接控制阀门的开闭。

当电流通入线圈，铁芯受到磁力作用向下拉动阀体，阀门开启。

断电后，弹簧将阀体复位，阀门关闭。

直动式电磁阀结构简单，动作迅速，可靠性高。

2. 导向式电磁阀导向式电磁阀又称为先导式电磁阀，它的工作原理是通过辅助阀来控制主阀得以开启或关闭。

导向式电磁阀的特点是能承受较大的压力差和流量，适用于较大流量要求的场合。

3. 膜片式电磁阀膜片式电磁阀利用薄膜片来控制阀门的开闭。

当电流通过线圈时，铁芯受到磁力作用，使膜片变形，从而改变阀门的位置。

膜片式电磁阀结构简单，动作迅速，适用于精密控制和快速开关要求的场合。

4. 常闭式电磁阀和常开式电磁阀常闭式电磁阀在未通电时阀门处于关闭状态，通电时阀门打开。

常开式电磁阀则相反，未通电时阀门处于打开状态，通电时阀门关闭。

这两种电磁阀的选择应根据具体应用的需要。

5. 其他特殊类型的电磁阀除了上述分类，还有一些特殊类型的电磁阀，如高温电磁阀、防腐电磁阀、防爆电磁阀等。

这些电磁阀针对特殊环境和介质的要求进行了优化设计，以满足特殊工况下的使用需求。

总结：电磁阀作为一种重要的控制元件，在自动化系统中具有广泛应用。

了解电磁阀的工作原理和分类对于正确选择和应用电磁阀至关重要。

通过本文的介绍，相信您对电磁阀有了更深入的了解，希望能为您的工作和学习提供帮助。

电磁阀知识电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。

三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。

四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。

电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。

它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。

二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。

2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。

3. 弹簧：用于使阀芯回位，保证通断可靠。

三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。

介质从进口流入，并顺着孔洞流出。

2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。

介质停止流动。

四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。

常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。

2. 按结构分类：分为直动式和导向式。

直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。

3. 按介质分类：分为气体电磁阀和液体电磁阀。

气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。

五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。

2. 生活中的家用洗衣机、空调等家电产品中。

3. 农业灌溉系统中，如喷灌机等。

六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。

2. 根据需要选择合适的通径大小。

3. 注意线圈工作电压和频率是否符合要求。

七、维护保养1. 定期检查电磁阀的工作状态和密封性能。

2. 清洗阀门和阀座，避免堵塞。

3. 定期更换弹簧，保证弹簧的弹性。

八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。

2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。

3. 线圈损坏：需要更换线圈。

在设计用PLC控制气缸的时候，因为电磁阀基本知识的缺失，让我在这上面浪费的大半天的时间，故把我整理的资料，供大家分享。

一、几位几通的确定：两位两通：两位就是有两个方框来表示的，两通就是说有两个孔来相通（就是说有三个孔就是三通）。

二、重点说下两位三通和：在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

（两位五通虽然也有五个孔，但是有两个通在外面是看不见的。

电磁阀的工作原理电磁阀是一种常用的自动控制元件，广泛应用于各种工业领域。

它通过电磁力的作用来控制介质的通断，实现流体的控制和调节。

本文将详细介绍电磁阀的工作原理及其相关知识。

一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。

电磁激励系统包括线圈、铁芯和阀门。

阀体由阀座、阀芯和弹簧组成。

1. 线圈：线圈是电磁阀的核心部件，它是由导线绕成的线圈，通常采用绝缘包覆。

线圈的作用是产生磁场，通过磁场的变化来控制阀门的开关。

2. 铁芯：铁芯是线圈的磁路，通常由铁材制成。

它起到集中磁场、增强磁力的作用，使得电磁阀能够产生足够的力量来控制阀门。

3. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。

阀座是固定在阀体上的零件，用于密封介质的流动通道。

阀芯是可移动的零件，通过电磁力的作用来控制阀门的开关。

4. 弹簧：弹簧是阀芯的辅助装置，它的作用是使阀芯在无电磁力作用时保持闭合状态，以确保阀门的密封性能。

二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。

当通电时，电流通过线圈，产生磁场。

磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

当断电时，磁场消失，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

具体的工作过程如下：1. 通电状态下：当电流通过线圈时，线圈产生磁场，磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

此时，介质无法通过阀门流动。

2. 断电状态下：当断开电源时，线圈不再通电，磁场消失。

此时，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

介质可以通过阀门流动。

通过控制电源的通断，可以实现电磁阀的开关控制。

当需要控制介质的通断时，只需控制电源的通断状态即可。

三、电磁阀的特点与应用1. 特点：- 快速响应：电磁阀的开关动作快速，响应时间短，能够实现快速的介质控制。

- 可靠性高：电磁阀采用机电一体化设计，结构简单，故障率低，使用寿命长。

- 节能环保：电磁阀的开关控制能够准确控制介质的流量，实现节能环保的目的。

什么是电磁阀？电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

电磁阀在空分领域中的应用及简要原理电磁阀在我们的生产中应用十分广泛，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，大家也一定积累了不少有关电磁阀故障处理的经验，而我在维护中处理电磁阀故障相对别的仪控故障相对较少，现在我就这个问题一起和大家讨论，渴望从大家那里学习更多的经验，共同提高。

我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。

当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。

电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。

电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。

我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。

这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

我们制氧机仪控系统中，二位三通电磁阀用的最多，它在生产中可用来接通或切断气源，从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。

通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。

电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀的原理和应用电磁阀是一种通过电磁力控制流体流动的装置，广泛应用于工业控制系统中。

本文将从电磁阀的原理和应用两个方面展开论述，介绍电磁阀的工作原理以及在不同领域中的应用。

一、电磁阀的原理电磁阀的工作原理基于电磁力和磁通量的相互作用。

它主要由线圈、铁芯、阀门和密封件组成。

当电流通过线圈时，线圈产生的磁场会使得铁芯被磁化，阀门打开或关闭，从而控制流体的通断。

电磁阀通常通过电压的施加和断开来实现控制。

1.1 开关型电磁阀开关型电磁阀是最常见的一种类型，它由一个线圈和一个阀体组成。

在工作时，线圈受到电流激励，产生的磁场将阀体吸引或推开，从而改变流体通道的状态。

当线圈通电时，阀门打开；当线圈断电时，阀门关闭。

开关型电磁阀被广泛应用于液体或气体控制系统中。

1.2 比例型电磁阀比例型电磁阀可以根据电流的大小来控制流体的流量。

它主要由一个线圈、阀体和一个电流调节器组成。

通过改变电流的大小，可以调节电磁阀的开度，从而控制流体的通断和流量。

比例型电磁阀常用于需要精确控制流体流动的场合，如工业自动化控制系统。

二、电磁阀的应用电磁阀在日常生活和各个领域中都有重要应用。

下面将从工业、汽车和家庭三个方面介绍电磁阀的应用。

2.1 工业领域电磁阀在工业领域中广泛应用于流体控制系统。

它可以控制气体、液体和蒸汽等流体的通断和流量，用于控制阀门、气缸、执行器等设备的工作状态。

电磁阀的高可靠性和精确控制能力使得它在自动化生产线、冶金、化工、能源等领域发挥着重要作用。

2.2 汽车工业电磁阀在汽车工业中扮演着重要角色。

它被广泛应用于汽车发动机的燃油控制系统、传动系统和制动系统中。

例如，电磁喷油阀可以实现对燃油喷射量的精确控制，提高燃油的利用率和发动机的性能。

此外，电磁阀还被应用于汽车空调系统、座椅调节系统等部件的控制中。

2.3 家庭领域电磁阀在家庭领域中也有一定的应用。

例如，自动洗衣机中的水位控制系统使用电磁阀来控制水的进出，确保洗涤效果和节约用水。

1.电磁阀的命名阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。

即两位是指有两个工作位置可切换，三通是有三个通道通气。

比如：二位二通电磁阀是一进一出（二个通道、最普通常见）；1个通道与气源连接，另外一个通道与执行机构的进气口连接。

二位三通电磁阀控制气体是一进一出一排气（工作位置有二个）；1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接。

二位五通电磁阀控制气体是一进二出一排气（工作位置也是二个）；1个进气孔(接进气气源)、1个正动作出气孔和1个*作出气孔(分别提供给目标设备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。

三位五通电磁阀控制气体是一进二出一排气（但工作位置有三个）；1个进气孔(接进气气源)、1个正动作出气孔和1个*作出气孔(分别提供给目标设备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。

2.单电磁阀和双电磁阀的区别1）单电控两位五通电磁阀:线圈通电气缸打开,线圈释电后气缸关闭;即只有一个线圈的。

2）双电控两位五通电磁阀:线圈1通电后气缸打开,线圈1释电后气缸维持原状态(此时线圈2无电);线圈2通电后气缸关闭,线圈2释电后气缸维持原状态(此时线圈1无电). 也就是说线圈1控制开,线圈2控制关,它们不能同时通电。

3.常闭型和常开型常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，4.阀的表示5．两位五通双电控电磁阀动作原理两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。
