电磁阀的基础知识汇总.

电磁阀基础知识概述电磁阀是一种可以控制液体、气体或其他流体流动的设备，它通过电磁力来打开和关闭阀门。

电磁阀广泛应用于工业自动化系统中，例如流体控制系统、汽车工业、机械加工等领域。

构造和工作原理构造典型的电磁阀由以下几个主要部分组成：1.阀体：通常由金属材料制成，用于容纳阀门和电磁线圈。

2.阀门：控制流体的开启和关闭。

3.电磁线圈：产生电磁力的部件，由绕组和铁芯组成。

工作原理当电磁阀通电时，电磁线圈中通过电流产生磁场。

这个磁场会吸引或斥开阀门，从而改变阀门的位置。

根据控制方式的不同，电磁阀可以分为两种类型：直动式和导向式。

•直动式电磁阀：电磁线圈吸引阀门直接控制阀门关闭或开启。

•导向式电磁阀：电磁线圈通过改变阀体内的压力来控制阀门的开启和关闭。

在工作过程中，电磁阀通过接通或切断电流来控制阀门的开闭状态。

当电流通过线圈时，阀门打开；当电流断开时，阀门关闭。

应用领域电磁阀被广泛应用于各种工业领域中，包括但不限于以下几个方面：流体控制电磁阀在工业自动化流体控制系统中发挥着关键作用。

它可以控制液体、气体或其他流体在管道中的流动，用于调节流量、压力和温度。

例如，在化工厂中，电磁阀可以控制各种化学物质的流动，确保流程的安全、有效和稳定。

汽车工业电磁阀在汽车工业中的应用也非常广泛。

例如，在汽车发动机燃油系统中，电磁阀可以控制燃油的喷射时间和量，以保证发动机的正常工作。

此外，电磁阀还用于汽车制动系统、空调系统和传动系统等部分。

机械加工在机械加工中，电磁阀可以控制液压和气压系统，用于驱动机床、调节刀具运动和控制工件夹紧等。

它可以实现机械运动的精确控制和调节，提高生产效率和加工质量。

其他领域电磁阀还被应用于许多其他领域，如医疗设备、生物技术、环保工程等。

在这些领域中，电磁阀可以控制液体药品的输送、生物反应器的操作和废水处理等。

选择和安装在选择和安装电磁阀时，需要考虑以下几个因素：1.工作压力：根据实际应用中的压力要求选择合适的电磁阀。

一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“一”或“一”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”;(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图示，油路/气路一般连接在换向阀的常态位上。

二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。

2.核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。

3.接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。

4.注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。

电磁阀基础知识一、电磁阀的工作原理电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。

电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。

所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。

电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。

更显著的是所组成的自控系统简单得多，价格要低得多。

由于电磁阀是开关信号控制，与工控计算机连接十分方便。

在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。

二、电磁阀的形式种类1、直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

3、先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。

它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。

二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。

2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。

3. 弹簧：用于使阀芯回位，保证通断可靠。

三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。

介质从进口流入，并顺着孔洞流出。

2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。

介质停止流动。

四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。

常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。

2. 按结构分类：分为直动式和导向式。

直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。

3. 按介质分类：分为气体电磁阀和液体电磁阀。

气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。

五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。

2. 生活中的家用洗衣机、空调等家电产品中。

3. 农业灌溉系统中，如喷灌机等。

六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。

2. 根据需要选择合适的通径大小。

3. 注意线圈工作电压和频率是否符合要求。

七、维护保养1. 定期检查电磁阀的工作状态和密封性能。

2. 清洗阀门和阀座，避免堵塞。

3. 定期更换弹簧，保证弹簧的弹性。

八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。

2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。

3. 线圈损坏：需要更换线圈。

电磁阀的工作原理电磁阀是一种常用的自动控制元件，广泛应用于各种工业领域。

它通过电磁力的作用来控制介质的通断，实现流体的控制和调节。

本文将详细介绍电磁阀的工作原理及其相关知识。

一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。

电磁激励系统包括线圈、铁芯和阀门。

阀体由阀座、阀芯和弹簧组成。

1. 线圈：线圈是电磁阀的核心部件，它是由导线绕成的线圈，通常采用绝缘包覆。

线圈的作用是产生磁场，通过磁场的变化来控制阀门的开关。

2. 铁芯：铁芯是线圈的磁路，通常由铁材制成。

它起到集中磁场、增强磁力的作用，使得电磁阀能够产生足够的力量来控制阀门。

3. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。

阀座是固定在阀体上的零件，用于密封介质的流动通道。

阀芯是可移动的零件，通过电磁力的作用来控制阀门的开关。

4. 弹簧：弹簧是阀芯的辅助装置，它的作用是使阀芯在无电磁力作用时保持闭合状态，以确保阀门的密封性能。

二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。

当通电时，电流通过线圈，产生磁场。

磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

当断电时，磁场消失，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

具体的工作过程如下：1. 通电状态下：当电流通过线圈时，线圈产生磁场，磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

此时，介质无法通过阀门流动。

2. 断电状态下：当断开电源时，线圈不再通电，磁场消失。

此时，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

介质可以通过阀门流动。

通过控制电源的通断，可以实现电磁阀的开关控制。

当需要控制介质的通断时，只需控制电源的通断状态即可。

三、电磁阀的特点与应用1. 特点：- 快速响应：电磁阀的开关动作快速，响应时间短，能够实现快速的介质控制。

- 可靠性高：电磁阀采用机电一体化设计，结构简单，故障率低，使用寿命长。

- 节能环保：电磁阀的开关控制能够准确控制介质的流量，实现节能环保的目的。

1.电磁阀的命名阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。

即两位是指有两个工作位置可切换，三通是有三个通道通气。

比如：二位二通电磁阀是一进一出（二个通道、最普通常见）；1个通道与气源连接，另外一个通道与执行机构的进气口连接。

二位三通电磁阀控制气体是一进一出一排气（工作位置有二个）；1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接。

二位五通电磁阀控制气体是一进二出一排气（工作位置也是二个）；1个进气孔(接进气气源)、1个正动作出气孔和1个*作出气孔(分别提供给目标设备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。

三位五通电磁阀控制气体是一进二出一排气（但工作位置有三个）；1个进气孔(接进气气源)、1个正动作出气孔和1个*作出气孔(分别提供给目标设备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。

2.单电磁阀和双电磁阀的区别1）单电控两位五通电磁阀:线圈通电气缸打开,线圈释电后气缸关闭;即只有一个线圈的。

2）双电控两位五通电磁阀:线圈1通电后气缸打开,线圈1释电后气缸维持原状态(此时线圈2无电);线圈2通电后气缸关闭,线圈2释电后气缸维持原状态(此时线圈1无电). 也就是说线圈1控制开,线圈2控制关,它们不能同时通电。

3.常闭型和常开型常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

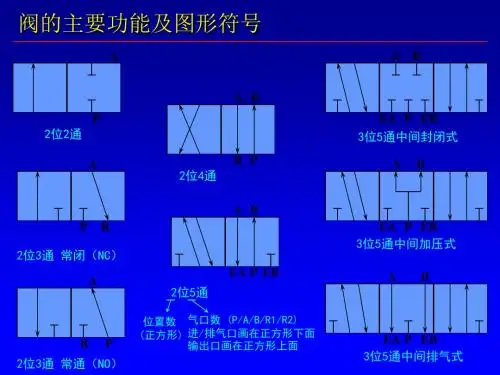

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，4.阀的表示5．两位五通双电控电磁阀动作原理两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。

例CD-F. Z3CF。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

氨用阀则不能采用铜材。

2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。

3.电磁阀公称压力应超过管内最高工作压力。

二. 适用性：不适用等于花钱买费物，还要添麻烦！1.介质特性1.1质气，液态或混合状态分别选用不同品种的电磁阀，例ZQDF用于空气，ZQDF—Y用于液体，ZQDF—2（或-3）用于蒸汽，否则易引起误动作。

ZDF系列多功能电磁阀则可通通于气.液体。

最好订时告明介质状态，安装用户就不必再调式。

1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。

1.3介质粘度，通常在50cSt以下。

若超过此值，通径大于15mm用ZDF系列多功能电磁阀作特殊订货。

通径小于15mm订高粘度电磁阀。

1.4介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀作例如CD—P。

1.5介质若是定向流通，且不允许倒流ZDF—N和ZQDF—N单需用双向流通，请作特殊要求提出。

1.6介质温度应选在电磁阀允许范围之内。

2.管道参数2.1根据介质流向要求及管道连接方式选择阀门通口及型号。

例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F，中等或大通径请选ZDF—Z1/2。

又如控制两条管道汇流的，请选ZDF—Z2/1等。

2.2根据流量和阀门Kv值选定公称通径，也可选同管道内径。

请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。

2.3工作压差最低工作压差在0.04Mpa以上是可选用间接先导式；最低工作压差接近或小于零的必须选用直动式或分步直接式。

3.环境条件3.1环境的最高和最低温度应选在允许范围之内，如有超差需作特殊订货提出。
